Зажим прокалывающий для сип: виды, особенности, назначение

Устройство и принцип работы

Зажимы, представленные в магазинах, призваны проделывать свою работу максимально быстро, кроме того технология их использования обеспечивают безопасность дальнейшей эксплуатации. Эти положительные свойства прокалывающих зажимов СИП связаны с использованием в их конструкции качественных материалов, что связано с неукоснительным соответствием российским и международным электротехническим стандартам и постоянным контролем производства.

Есть несколько основополагающих факторов, о которых нужно иметь представление касательно работы прокалывающего зажима для провода СИП:

  1. Необходимо обеспечить контакт между двумя жилами. Прокол необходимо выполнить между основной жилой и ответной. Таким образом обеспечивается грамотная работа всей системы.
  2. Жилы необходимо пропустить через специальные отверстия на корпусе зажимного изделия. С этой целью нужно оттянуть верхний болт для соединения. Эта операция выполняется до тех пор, пока не произойдет срыв головки болта.

Внешняя часть современного зажима для прокола проводов СИП покрыта слоем качественного стекловолокна. Рабочая часть прокалывающего устройства изготавливается из прочных полимерных материалов. Таким образом обеспечивается гарантия, что сам зажимной механизм получит устойчивость от разрушения под воздействием солнечных лучей, а корпус не пропустит в себя влагу независимо от давления и общей сложности погодных условий.

Бесперебойное качество при использовании зажимов для провода СИП обусловлено их изготовлению согласно современным технологиям и неотъемлемым контролем качества готовой продукции на всех этапах производства. Исходя из использования качественных материалов срок службы прокола СИП составляет около 30-40 лет.

Производя монтаж ответвительных зажимов для провода СИП, нужно выполнить проколы насквозь через изоляцию, расположенную на жилах. Предположения, что это послужит негативным критерием для всей прочности электроустановки являются ошибочными. Перед работой необходимо убедиться, герметично ли место крепления прокола.

Следует помнить и серьезно отнестись к тому факту, что монтаж прокалывающего зажима должен выполняться грамотно и с первого раза. Снять его после установки уже не удастся. Эксплуатация устройства дважды также исключена.

О том, как выполняется установка изделия, вы можете узнать, просмотрев видео:

Как правильно установить

Как уже было сказано выше, когда устанавливается данная электромонтажная арматура, то нет необходимости расшивать сам кабель. К примеру, к действующей линии нужно подключить ответвление. Как можно провести такое соединение двух проводов (по сути, это будет и крепление начала отводящего участка)?

  • Ответвительный зажим надевается на действующую линию.
  • Во второй желоб вставляется конец провода для участка ответвления.
  • Вручную закручивается головка болта до упора.
  • Затем накидным гаечным ключом болт докручивается до такой степени, чтобы его головка просто отвалилась. Это говорит о том, что зубцы устройства дошли до металлических жил провода СИП.

Весь процесс проделывается только в диэлектрических перчатках. Монтаж является достаточно простым, но проводить его, если вы не электрик, не стоит. Есть определенные ограничения и требования, касающиеся допуска к проведению данного типа работ. Особенно это касается участков, находящихся под напряжением.

Лебедка и лягушка

Лебедка и монтажный зажим лягушка-тендер необходимы для придания линии конечного тяжения

Одно из главных качеств, которым должна обладать лягушка, и на которое мало кто обращает внимание – это ее вес

Она не должна быть тяжелой. Связано это с тем, что монтажнику при работе на опоре, зачастую приходится одной вытянутой рукой цеплять ее за СИП. Причем на максимальном удалении от стойки. Чем легче будет лягушка, тем проще это будет сделать.

Второе требование – прочность. Тяжение в проводах может достигать 500кг. Поэтому всегда перед работой производите ее внешний осмотр и надежность подвижных элементов.

Внутри лягушки должна быть поверхность, которая не повреждает изоляцию провода и в тоже время позволяет передать тяжение на него

Обратите внимание, что такие зажимы для провода СИП-4 и СИП-1,2,3 имеют существенные отличия и не являются взаимозаменяемыми

Технические характеристики и марки натяжных зажимов Ensto, Niled, Sicam, КВТ:

Ensto

Sicam

Niled

КВТ

Что касается лебедки, то основные требования к ней:

реверс

Необходимо чтобы с ее помощью можно было не только натянуть провод, но и ослабить или отпустить его.

достаточная длина троса

Для натяжения магистрали желательно, но не обязательно, иметь трос на лебедке длиной до 3м. В противном случае придется по нескольку раз перецеплять лягушку, чтобы вытянуть нужную стрелу провеса.

наличие дополнительного блочка для увеличения усилия тяжения

Более подробно о различных марках лебедок, характеристиках, вопросах возникающих при их эксплуатации (можно или нет поднимать ими грузы), говорится в статье: ”Лебедка для монтажа СИП”

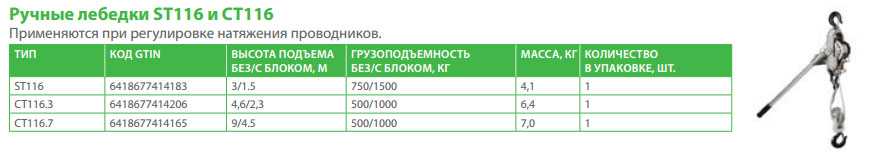

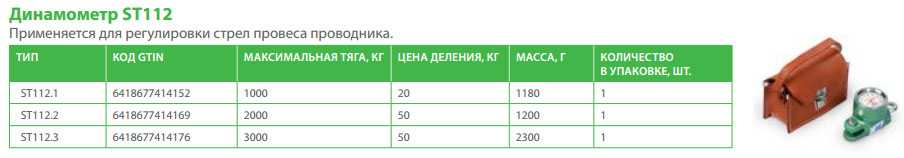

Технические характеристики и марки лебедок и динамометров для СИП от Ensto, Sicam, Niled, КВТ:

КВТ

Sicam

Niled

Ensto

Монтаж прокалывающих зажимов

Алгоритм действий при организации отвода при помощи прокалывающего зажима довольно прост, но в нем есть несколько нюансов, на которые необходимо обратить внимания:

  1. Как правило, устройства данного типа сконструированы таким образом, чтобы можно было вести монтажные работы без отключения подачи электроэнергии. То есть, затягивающий механизм изолирован от зоны контакта. Но, тем не менее, у электрика, выполняющего подключение должен быть соответствующая группа допуска.
  2. Для отделения жилы следует использовать специальные приспособления (отделительные клинья).

    Отделительные клинья

Использовать для этой цели другие подручные средства, например, отвертку, нельзя, поскольку велика вероятность повредить изоляцию. Два клина следует установить с промежутком 20,0-25,0 см, что позволяет отделить жилу от жгута на расстояние 4-6 см, этого вполне достаточно для работы. Если имеется возможность, можно ослабить поддерживающий зажим.

  1. Арматура подходит для алюминиевых и медных жил. Она также идеальный переходник, не допускающий образования гальванической пары.
  2. Запрещается к одной арматурой подключать два и более СИП, если конструкция не предполагает этого. Этот запрет связан с тем, что не будет обеспечена надлежащая надежность и герметичность контакта.
  3. Не допускается повторно пользоваться зажимами. На это есть несколько причин:
  • Невозможно определить необходимое усилие зажима, поскольку механизм «сорван», что грозит пережатием СИП выше порога разрывного воздействия.
  • зубья-контакты деформируются при обжиме. Следовательно, при повторном использовании они уже могут не прокалывать изоляционное покрытие или не обеспечивать необходимую площадь контакта.
  • Зубья нового зажима имеют специальное покрытие в виде силиконовой смазки, обеспечивающей герметизацию надрезанной изоляции. В ранее использованном устройстве такой смазки уже не будет, следовательно, влага будет попадать под изоляцию.
  1. На срез подключаемого СИП обязательно нужно надевать герметичный колпачок, идущий в комплекте к зажиму. Есть модели, со встроенной герметизацией среза. Такие устройства предпочтительнее, поскольку отдельные детали имеют свойство теряться, помимо этого при высотных работах каждый раз лезть в сумку за герметическим наконечником неудобно.
  2. Для затягивания соединительной арматуры следует использовать накидные ключи (на 13 или 17, в зависимости от конструкции зажима) с изолирующим покрытием.


Накидные диэлектрические ключиРазобравшись с нюансами, перейдем к порядку действий:

  1. Слегка «отпускаем » затягивающий болт. Это необходимо делать для того, чтобы не нанести вреда изоляционному покрытию.
  2. Жила и СИП вставляются в предназначенные для них проушины. При этом необходимо следить, чтобы кабели были четко посредине зажимных контактов. После этого болт нужно затянуть рукой, закрепив тем самым электрические провода.
  3. Придерживая зажим с нижней стороны, болт затягивается при помощи накидного ключа (как правило, на 13).
  4. Затягивать нужно до тех пор, пока не «сорвется» болт. Это говорит о том, что достигнуто необходимое усилие зажима .

Ввод электроэнергии в здание

Как уже говорилось выше, прокладка вводного кабеля — прерогатива работников энергосбытовой организации.

Подключение дома к линии электропередачи можно осуществить тремя методами:

  1. Воздушная линия от столба к зданию. Применяются алюминиевые провода без изоляции. Способ небезопасен, его в последние годы стараются не использовать.
  2. Ввод от воздушной линии с помощью СИП. Благодаря надежности линии и безопасности эксплуатации такой способ доставки электричества считается приоритетным.
  3. Бронированный подземный кабель. Способ считается самым безопасным (особенно для деревянных строений), однако его недостаток в дороговизне. Применяется редко.

Несмотря на описанные выше преимущества СИП, существует немало противников этой технологии, когда речь идет о жилых зданиях (даже если это дома из кирпича или камня). Многие специалисты считают изоляционный слой СИП недостаточно надежным для жилых строений.

Чтобы предотвратить нежелательные последствия в случае разрыва изоляции, кабели должны стоять на определенном расстоянии от строительных конструкций.

Дело в том, что воздушные линии защищены от коротких замыканий автоматическим устройством, работающим в условиях больших токов, и отключение в случае надобности происходит с некоторой задержкой. Даже за небольшой отрезок времени возникшая электрическая дуга может зажечь строительные конструкции, особенно если те деревянные.

Тем не менее, большая часть специалистов отдает предпочтение СИП. Многочисленные преимущества этой разновидности кабеля сводят на нет недостатки, тем более что безопасность можно обеспечить с помощью специальной толстостенной металлической трубы, в который укладывается кабель.

Труба позволяет нейтрализовать воздействие электрической дуги

Рекомендуется обращать пристальное внимание на входное и выходное отверстия трубы: они должны покрываться гофрированным материалом, чтобы предотвратить перетирание провода о металл

Один из способов организации ввода — переход от алюминиевых жил СИП на внутренний кабель, который используется для разводки по зданию. Основное требование к такому кабелю — огнеустойчивость. Кроме того, участок до щита нужно дополнительно защитить автоматом-выключателем. Автоматическое устройство тем более необходимо, если применяются провода без изоляции, присоединенные к отрезку кабеля.

Обратите внимание! Номинал автомата должен на одно значение превышать значение вводного щитка

Основные ошибки монтажа СИП

Ошибка №1. Раскатка СИП по земле

Нельзя относиться к монтажу СИП, также как к монтажу неизолированных проводов ВЛ

Особое внимание нужно уделять сохранности изоляции СИП. Поэтому, нельзя раскатывать провода СИП по земле

Для раскатки есть специальные ролики, которые подвешиваются на анкерных опорах.

Ошибка №2. Повторное использование прокалывающих зажимов

Прокалывающие зажимы, используются для ответвлений СИП от магистрали к потребителю. Применение прокалывающих зажимов, позволяет делать отвод без снятия изоляции, но повторное их использование запрещено. Причина простая. Головка у прокалывающего зажима срывающееся, и повторная, надежная затяжка не получится. Снять их можно, использовать второй раз нельзя.

Ошибка №4. Два анкерных зажима на один кронштейн

Нельзя к одному анкерному кронштейну цеплять более одного анкерного зажима. Это относится и к опорам и к фасадам здания. Правило простое: Один анкерный зажим, на один анкерный кронштейн.

Ошибка №4. Неправильный подбор соединительных гильз

При подборе соединительных гильз, длинна гильзы для соединения нулевой жилы, должна быть длиннее гильз на фазных жилах. Делается это усиления соединения.

Ошибка №6. Не обжимаются гильзы соединительных гильз

После соединения, обязательно нужно обжать стальные кольца с двух сторон соединительной гильзы. Кольца обожмутся вокруг изоляции СИП и будут фиксировать сделанное соединение.

Ошибка №7. Неправильное соединение СИП и неизолированных проводов

В месте соединения неизолированного провода и СИП, первый провод нужно очистить от окиси и смазать специальной пастой для предотвращения повторного окисления.

Ошибка №9. Неправильно подключение уличного освещения

Нельзя вставлять две жилы уличного освещения, сечением 1,5 мм, в один зажим Р6. Такое соединение, нарушает герметичность контакта.

Ошибка № 10-11-12. Использование не профильных приспособлений для раскатки СИП

  • Нельзя использовать раскаточные ролики без полимерного покрытия.
  • Нельзя при раскатке СИП работать без вертлюг.
  • Нельзя проверять провис стрел и силу натяжения без динамометра.

Elesant.ru

Другие статьи раздела: Воздушные линии электропередачи

  • Виды опор линий электропередачи по материалу
  • Виды опор по назначению
  • Воздушные линии электропередачи проводами СИП
  • Деревянные опоры воздушных линий электропередачи
  • Железобетонные опоры линий электропередачи
  • Железобетонные опоры линий электропередачи
  • Конструкции опор линий электропередачи
  • Натяжение проводов воздушной линии электропередачи
  • Ошибки монтажа СИП, которые нельзя допускать
  • Подготовительные работы для монтажа воздушных линий электропередачи

Монтаж прокалывающего зажима

Чтобы подключить ответвление к воздушной линии, помимо соединительного зажима с прокалывающими пластинами, необходимо иметь кабель СИП и гаечный ключ.

Важно! Несмотря на наличие изоляции на проводах и особенности конструкции соединительных устройств, которые исключают возможность удара током, при их монтаже следует обязательно использовать индивидуальные средства защиты. К ним относятся резиновые перчатки, диэлектрические коврики и такой же гаечный ключ

Порядок действий при монтаже следующий:

  • Шаг 1. Отделение проводов на магистральной линии друг от друга. Для этого используются специальные диэлектрические клинья. При их отсутствии можно применять деревянные;
  • Шаг 2. После того, как клинья установлены, следует раскрутить пучок на несколько оборотов в обратном направлении и надеть на жилу зажим. Магистральная линия проходит насквозь устройства, а кабель СИП можно пропустить только с одной стороны, поскольку с другой –на клемме находится колпачок;
  • Шаг 3. Кабель ответвления должен быть прямым. После этого его необходимо вставить в отверстие соединительного устройства до упора. В результате оба проводника (магистральный и ответвительный) должны быть расположены параллельно;
  • Шаг 4. Завершающим действием при монтаже является затягивание крепежных болтов до момента, пока головка не будет сорвана. При таком положении клеммы, которые расположены внутри соединительного устройства и оборудованы специальными зубьями, прокалывают изоляцию магистрали и кабеля СИП и обеспечивают устойчивую передачу электроэнергии.

Процесс монтажа

Основными ошибками, которые допускают при установке соединительных устройств для кабеля СИП, являются:

  • Наличие нескольких попыток затяжки крепежных болтов в зажимах. Делать этого не следует, поскольку головка у болта срывная, и повторно его закрепить не получится. Поэтому в случае неправильного крепления болт лучше заменить;
  • Жилы кабеля СИП оказываются соединены в результате неправильной установки. Это может привести к нарушению требований безопасности, а также увеличить риск возникновения аварийной ситуации. Избежать такой проблемы можно при помощи диэлектрических клиньев в процессе монтажа;
  • Помещение в зажим более одной жилы, что приводит к ненадежности контакта. Чтобы не допускать такой ситуации, необходимо четко соблюдать технологию монтажа.

Соединение электрических кабелей

Начнём с соединения электрических проводов. Предположим, что у нас в электрическую коробку заходят три провода, и их нужно соединить между собой. Как это делается? Для начала необходимо обрезать лишний кабель и оставить кабель такой длины, чтобы он не мешал размещению кабелей в электрической коробке, но в тоже время и не был сильно коротким, потому что слишком короткий кабель и зачистить толком нельзя, и соединить не получится нормально. Из коробки он должен выходить примерно на 5 см, потом мы его всё равно обрежем.

Теперь делаем следующее: зачищаем каждый кабель на длину примерно 2–2,5 см. Аккуратно надрезаем, стараясь не повредить внутренний проводник. Здесь технология одна и та же для всех видов проводников – и для алюминиевых, и для медных, и для одножильных, и для многожильных.

Снимаем изоляцию, не повредив кабель, потом обязательно зачищаем проводник, потому что у большинства кабелей он покрывается тонким слоем лака для того, чтобы не происходило коррозии проводящего слоя. Зачищаем специально предназначенным для этого концом ножа, дабы не порезать руки и не затупить нож.

Скручиваем жилы. Скручивать их можно в любую сторону, в какую вам нравится.

Для этого можно использовать плоскогубцы либо собственные руки, если вам их не жалко. Скручиваются, естественно, только многожильные кабели. Если у вас кабель одножильный, то его просто зачищаем. Ту же процедуру производим со вторым кабелем, потом с третьим: снимаем изоляцию, зачищаем, скручиваем. Затем берём два кабеля, прислоняем их изоляцией к изоляции и плотно делаем такую скрутку:

Далее прикладываем третий кабель, также изоляцией к изоляции, и как можно более плотно – это очень важно для дальнейшей работы вашей электрической проводки – накручиваем его на два остальных кабеля

Большинство электриков рекомендуют после скрутки обрезать скрутку там, где закончился последний кабель. Он заканчивается чуть раньше, чем два остальных.

Для чего это делается? Во-первых, откусываем лишнее. Сильно торчащая скрутка нам не нужна, её неудобно изолировать, и она будет плохо сидеть в коробке. Во-вторых, у нас получается что-то вроде холодной сварки.

Это тоже очень важно, так как улучшает электрический контакт а, следовательно, и функциональность нашей проводки. С таким соединением наша проводка будет работать намного дольше

Затем скрутку изолируем.

Для чего рекомендуется использовать два цвета изоленты? В электрической сети, как мы знаем, есть фаза и “ноль”.

Чтобы постоянно не проверять пробником-индикатором, фаза это или “ноль”, лучше всего обозначать фазный провод, например, красной либо коричневой изолентой. Как правило, именно такими цветами обозначаются фазные провода в электрических сетях, а нулевой кабель – либо чёрным, либо синим цветом. Если синей или чёрной изоленты нет, можно воспользоваться жёлтой либо ещё какой-нибудь. Берём изоленту, начинаем где-то на 1 см по изоляции и как можно плотнее накручиваем.

Потом накручиваем изоленту вторым слоем, чтобы получилась надёжная изоляция. Изолента не только будет изолировать кабель, но ещё и скреплять его вместе, потому что у алюминиевых скруток часто бывает так, что по прошествии времени скрутка ослабевает. Алюминий немного окисляется, и скрутка становится ненадёжной. Если мы плотно всё заизолируем, то изолента будет дополнительно крепить эту скрутку. Скрутка прослужит намного дольше, не надо будет разбирать её через 5–6 лет и перекручивать. Скрутили, обрезаем. Это можно сделать плоскогубцами либо строительным ножом.

Ещё один момент: в электрических коробках рекомендуется делать такую изоляцию, чтобы был доступ к электрическому контакту:

Для чего это нужно? Кабель остаётся изолированным, то есть короткого замыкания не случится, но при ремонте этой проводки вам очень легко будет проверить, фаза это или “ноль”, имеется или нет фаза. Такая проверка легко осуществляется, но при этом изоляция остаётся надёжной и никак не влияет на работоспособность соединения. При ремонте это очень удобно, так как не приходится раскручивать изоляцию и, следовательно, всё можно проверить под напряжением – не нужно отключать электрические пакетники, а потом снова их включать. Просто открыли коробку, проверили – и всё. Таким образом, мы соединили три провода. Точно так же можно соединить и большее количество проводов, как правило, до шести. Больше не получится, потому что слишком большая скрутка становится нефункциональной и неудобной в эксплуатации.

Виды, их устройство и принцип работы

Разновидности и типы зажимов для подключения проводов работают по схожему принципу и имеют практически одинаковую конструкцию. Изделия 2х16, 4х16 и прочие обеспечивают последовательное и параллельное подключение. В первом случае соединение осуществляется с использование зажима, который монтируется в разные разъемы. На оголенные концы кабеля устанавливаются защитные диэлектрические колпаки. В случае с параллельным соединением нужно использовать специальные сжимы, благодаря которым организовывается отвод от главной магистрали.

Электрическое подключение можно обеспечивать посредством прокола наружного изоляционного слоя самонесущего кабеля. Для этого применяются зубчики пирамидальной формы. При осуществлении прокола они качественно фиксируют место соединения, предотвращая попадания в него влаги.

Само изделие имеет такое устройство:

  1. Корпус. Он будет герметичный или влагозащищенный. Первый вариант более актуальный.
  2. Внутренний клеммный элемент. Он выполнен из одной либо нескольких симметричных пластин, оснащенных шипами в виде конуса или пирамиды. Они устанавливаются в каждом разъеме.
  3. Механизм крепления. Данная составляющая основана на использовании срывной калиброванной головки болта.
  4. Вспомогательные системы для размыкания контактных элементов изделия. Они используются для аварийного отключения устройства.
  5. Затягивающий винт для фиксации проводника.
  6. Проушина для установки СИП.
  7. Контактная площадка, на которую монтируется магистральная жила.
  8. Защитный колпачок, устанавливающийся на СИП, способствует качественной изоляции проводника.
  9. Проушина для укладки магистральной жилы.

Непосредственно в корпусе располагается смазочное вещество, герметизирующее место прокола. Благодаря смазке исключается вероятность контакта кабеля с воздухом либо водой.

Если в устройстве прокалывающего зажима проводов СИП не предусмотрен болт для демонтажа, то отсоединение кабеля происходит путем откусывания.

Канал «Elektro House» рассказал о конструктивных особенностях изделий для фиксации СИП.

ЗОИ

Ответвительные зажимы со слоем изоляции предназначены для подсоединения к высоковольтной линии нулевых либо фазных магистралей, напряжение которых составляет до 1 кВт. Сечение провода подвешено непосредственно на самом зажиме. Устройства для прокола устанавливаются на электролинии и затягиваются посредством специальной срывной головки винта. Благодаря этому обеспечивается оптимальное усилие для фиксации зубчиков к проводнику, что позволит добиться качественного контакта и избежать его повреждения. При необходимости устройство можно демонтировать с помощью гаечного ключа, открутив нижнюю головку, она при этом останется нетронутой.

ЗОЗРБ IEK

Зажимы данной разновидности используются для ответвления одного или двух кабелей от магистрали. Такой тип соединения применяется на объектах, характеризующихся невысокой влажностью, где вода не может попасть на устройство. В маркировке изделия указывается назначение зажима, а также число проводников для ответвления.

Устройства со срывной головкой обозначаются как С, а наличие дроби «/» означает диапазон сечений проводов на основной и второстепенной линии. Принципиальное различие такого типа изделий состоит в том, что прокалывающие элементы имеются только на магистральном кабеле. На ответвляющем необходимо демонтировать изоляционный слой.

Подключение дома к электропитанию

Подключение СИП от магистрали до дома это абонентское подключение, выполняется в рамках нового подключения или замены старых проводов на СИП. Перед подключением выполняется ряд бюрократических согласований, а само подключение производится проводами СИП 2×16, как самостоятельно, так и вызовом профессионалов.

Получение согласований на новое подключение СИП от магистрали до дома

  • В вашем районе нужно найти государственный орган, отвечающий за энергосбыт района. В них получаете документы, что вы, как собственник или уполномоченное лицо, имеете право на подключение;
  • Заказываете и получаете проект подключения дома;
  • Если в радиусе 25 метров от дома стоит опора магистрали или линейного ответвления, то подключать будете от неё. Если опоры удалены, то придется «раскошелится» на установку дополнительной опоры.

Приобретение необходимых материалов

Для работ вам понадобится:

Примечание. Обычное подключение однофазное (фаза+ноль) и для него используется СИП сечением 2×16 мм2.

  • Два анкерных зажима. Правильное название зажимы анкерные клиновые самозатягивающиеся. Марка компании NILEDPS 1500.
  • Четыре прокалывающих зажима. Марка NILED PS 95– 2шт, P 4-2 шт.
  • Вворачивающийся крюк или стеновой кронштейн для крепления анкерного зажима к фасаду дома.

Этапы работ по подключению СИП

  • Раскатать кабель от опоры до дома. СИП нельзя раскатывать по земле, возможно повреждение изоляции. Для раскатки используются кабельные ролики;
  • Закрепить анкерный зажим на фасаде дома вместе с СИП;
  • Натянуть СИП от дома к опоре. Высота ввода в дом должна быть не менее 2750 мм. СИП не должен быть натянут как струна, но и не должен сильно провисать.
  • Закрепить СИП на опоре при помощи второго анкерного зажима. Анкерный зажим крепится у бетонной опоре на кронштейн, который крепится к опоре монтажными лентами со скрепками.
  • Последними этапами СИП подключается к магистрали ВЛИ и к кабелю электропитания дома.

Подключение СИП к магистрали

СИП отвода подключается к магистральным проводам ВЛИ при помощи прокалывающий зажимов. Конструкция зажимов такова, что не нужно зачищать изоляцию проводов. Провода вставляются в два гнезда зажима и затягиваются общим болтом.

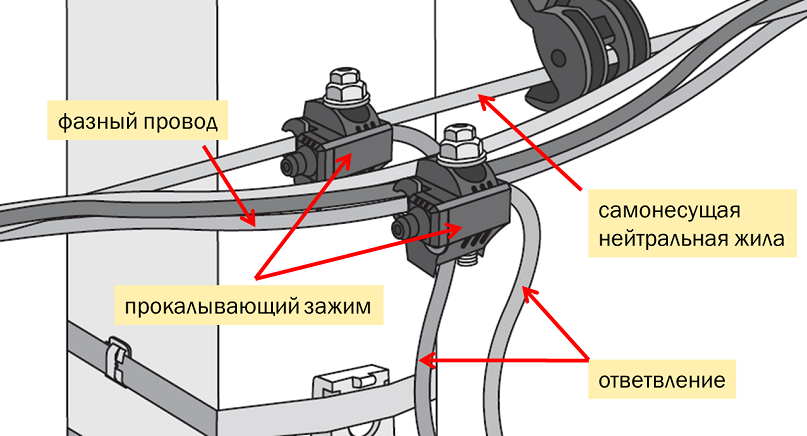

На рисунке вы видите подключение отвода к дому от промежуточной опоры.

Видео: Монтаж ответвительных зажимов

Примечание: На опоре можно установить щиток со счетчиком учета. Для этого его придется опустить, для визуального контроля проверяющими органами, а в щитке нужно предусмотреть окошко. Счетчик можно установить и на фасаде дома, нет никаких ограничений.

Подключение СИП у дома

Для подключения дома есть два варианта:

  1. Завести СИП в дом. Подходит только СИП 4.
  2. Сделать стыковку СИП и кабеля электропитания дома. Лучше использовать кабель ВВГнг.

  1. Кронштейн;
  2. Анкерный зажим;
  3. СИП;
  4. Зажимы прокалывающие;
  5. Кабель ВВГнг в гофре.
  • Соединение СИП и ВВГнг производится на прокалывающих зажимах (4).
  • Ввод любого кабеля в дом, осуществляется через гильзу. В деревянном доме гильза окружается негорючим материалом.
  • Вводной кабель заводится в электрощит и на ввод ставится вводной, двух полюсной (это наш пример) или четырехполюсной автомат защиты.
