Какие огнетушители используются при тушении электроустановок

Особенности горения электрических установок, сетей и приборы.

Давайте разберемся, что относится к вышеуказанным терминам.

Электрическая сеть — совокупность электроустановок и проводов, предназначенных для передачи и распределения электроэнергии от производителя к потребителю. Данные сети бывают внешними и внутренними.
Электроустановка — совокупность машин, аппаратов, линий и вспомогательного оборудования (вместе с сооружениями и помещениями, в которых они установлены), предназначенных для производства, преобразования, трансформации, передачи, распределения электрической энергии и преобразования её в другой вид энергии.
Электрический прибор или электроприбор — это техническое устройство, приводимое в действие с помощью электричества и выполняющее некоторую полезную работу, которая может выражаться в виде механической работы, выделения теплоты и др. или предназначенное для обеспечения работы других электроприборов.

Пожар при участии электрических сетей, приборов и установок относится к классу пожара А. Дополнительными опасными факторами данного пожара являются:

наличие электрического тока, который наносит вред здоровью человека, вплоть до летального исхода;
присутствие в электрических сетях, приборах и установках большого количества горючих веществ, таких как – пластмасс, резина, разнообразные полимеры, также в трансформаторах, подстанциях используется горючее масло в больших количествах;
к тушению под большим напряжением можно преступить только после отключения питания электрических сетей и установок.

Требования к огнетушителям

Выбор огнетушителей и прочих средств пожаротушения определяется максимальным значением напряжения, подаваемого на электропроводку. Их количество должно соответствовать требованиям, предъявляемым государственными нормативами, в зависимости от класса опасности помещения.

К использованию допускаются исправные огнетушители, прошедшие своевременную поверку и перезарядку, в случае необходимости. К данным приборам предъявляются следующие требования:

конструкция должна позволять возможность использования одним человеком с обработкой площади помещения, в соответствии с техническими характеристиками изделия, указанными в паспорте;
при применении аппарата не должна создаваться опасность для человека, использующего его;
огнетушитель размещается рядом с возможным местом возгорания, на удобной подставке, поднятой от уровня пола на 1,5 м.

Пусковой механизм прибора перекрывается пломбой, с указанной на ней датой поверки, проведённой специализированной организацией или изготовителем.

Требования к огнетушителям

Любой огнетушитель должен снабжаться паспортом от изготовителя и порядковым номером по системе учёта эксплуатирующей организации. Пусковой механизм снабжается защитной пломбой, которую устанавливает компания, производящая поверку, или изготовитель.

На предприятии должен быть организован контроль за исправным состоянием огнетушителей и их своевременной поверкой и перезарядкой. Указанные средства пожаротушения необходимо размещать в удобных местах, в непосредственной близости от места возможного применения, располагая на высоте 1,5 м от уровня пола.

Согласно государственным нормам, огнетушители должны соответствовать следующим требованиям:

позволять их использование одному человеку с возможностью обработки площади, согласно техническим характеристикам от изготовителя;
исключать возникновение опасности для человека в процессе использования;
обладать необходимой прочностью, обеспечивающей безопасность применения.

Удалённость размещения огнетушителей от возможного очага возгорания составляет от 20 до 70 м, в зависимости от класса помещения по взрыво- и пожароопасности.

Какими огнетушителями можно тушить

Для тушения электрооборудования допускается использование не всех видов огнетушителей, а определённых их разновидностей.

Схемы с описаниями огнетушителей все кликабельны, после клика по схеме про огнетушитель можно прочитать более подробно.

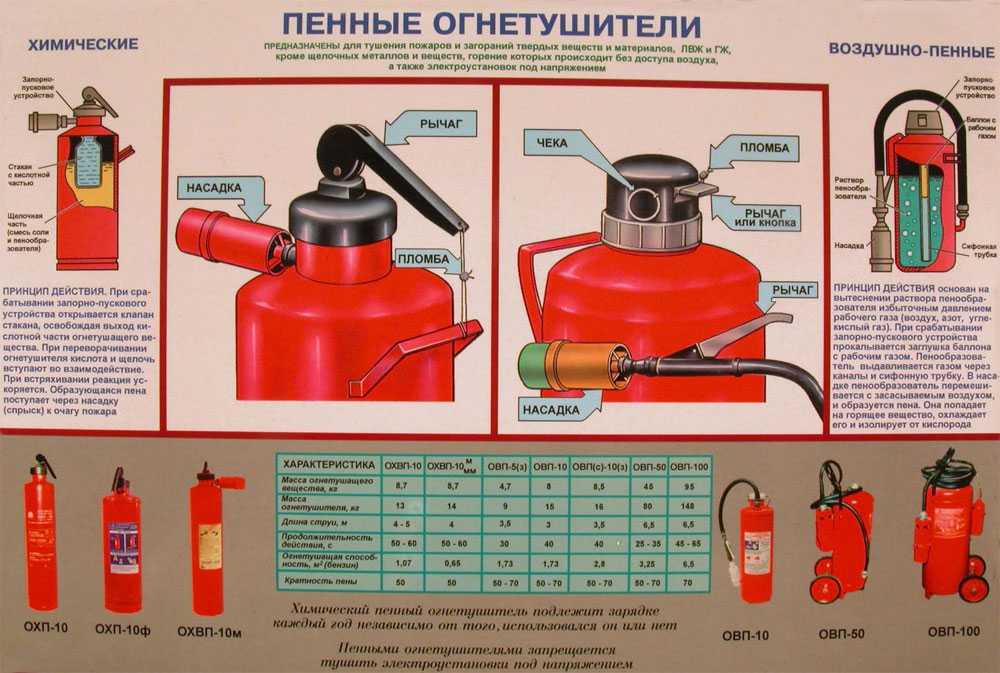

Пенные и водные

Описание пенного огнетушителя

Производятся серий ОВП, ОХП и ОВ. Их применение для электрооборудования ограничено, поскольку вещество, используемое для гашения, проводит электрический ток. Эти средства можно использовать только при отключённой установке, если применение таких огнетушителей разрешено диспетчером предприятия.

Возможная причина получения разрешения на их использование – визуально видимый обрыв кабеля, питающего воспламенившуюся электроустановку, когда воздействие электрического тока заведомо исключено.

Конструктивно такой огнетушитель состоит из сварного стального корпуса с установленным на резьбе запорно-пусковым устройством. Внутрь корпуса закачано под давлением пенообразующее вещество, либо дополнительно размещён баллон со сжатым воздухом. Состав распыляется через трубку со специальной насадкой, обеспечивающей его распределение.

Для использования, огнетушитель доставляется к очагу возгорания, удаляется фиксатор, трубка направляется на пламя, нажимается рукоятка очередями как на схеме ниже.

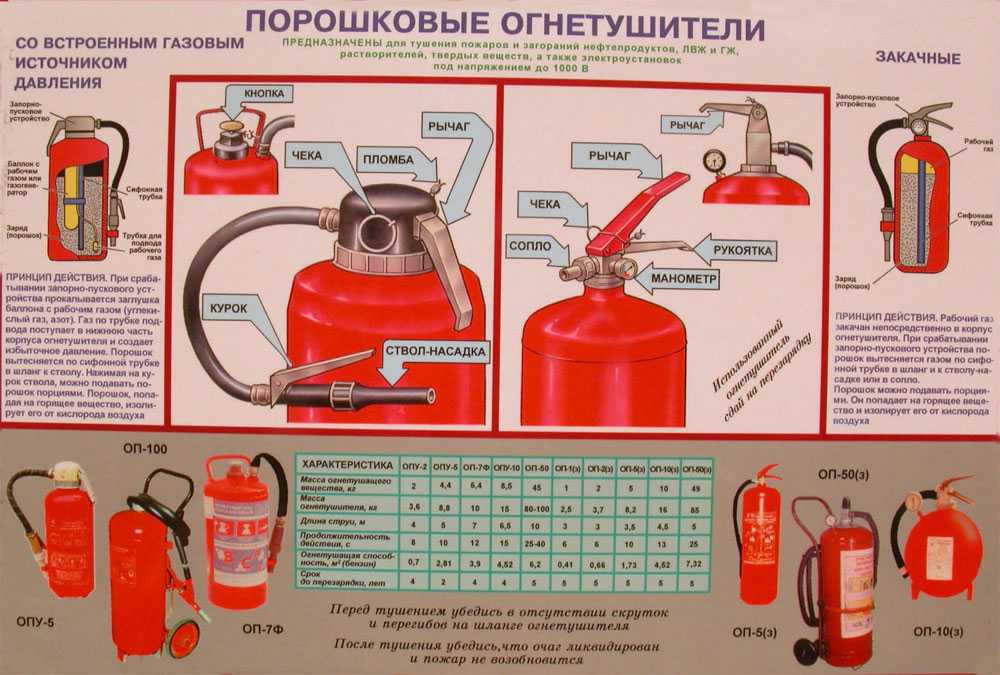

Порошковые

Описание порошкового огнетушителя

Этот тип огнетушителя (серия ОП) разрешается применять на установках с напряжением до 1 кВ. Конструкция схода с предыдущей разновидностью, только в качестве вещества для пожаротушения используется специальный порошок.

Время работы данного устройства – от 6 до 15 секунд. Порядок применения аналогичен описанному выше. Трубку необходимо точно направлять на очаг возгорания, поскольку огнетушитель работает очень непродолжительное время.

Тушение должно производиться от края очага, с передвижением к его центру. Если в процессе пожара воспламенилась жидкость, вытекающая из установки, её необходимо гасить в первую очередь.

При воспламенении вертикальной стенки, тушение производится от низа к верней части.

Углекислотные

Описание углекислотного огнетушителя

Данные огнетушители выпускаются серии ОУ. Они наиболее эффективны для тушения электрооборудования. В качестве вещества для тушения огня используется кислота, не проводящая электрический ток.

Но данное вещество отличается опасными испарениями, поэтому указанные средства нельзя использовать в условиях замкнутого пространства. Ещё одна из опасностей при использовании – значительное охлаждение раструба от кислоты, поэтому его нельзя направлять голыми руками.

Такие огнетушители можно использовать для оборудования с напряжением до 10 кВ. Устройство данного прибора сходно с указанным выше. Внутрь стального корпуса под давлением закачивается кислота, которая при использовании направляется через трубку с раструбом. Трубку можно направлять, вращая вокруг собственной оси и изменением положения самого огнетушителя.

Учитывая характеристики, относительно небольшую массу и безопасность применения, данный вид огнетушителей наиболее подходит для использования в быту, чтобы потушить загоревшийся телевизор или компьютер. Кислота не вызывает опасности замыкания и не влияет на целостность оборудования.

Тушение электрощитовой

Электрощитовая представляет собой отдельное помещение малой площади, где располагается распределительный шкаф (или щит), являющийся источником подачи электроэнергии. В состав оборудования электрощитовой входят выключатели, разъединители, система шин и измерительных приборов. Доступ в электрощитовую должен быть ограничен и предоставляться только персоналу, имеющему специальный допуск.

При возникновении пожара в помещении электрощитовой в первую очередь необходимо отключить питание. Тогда, как и в остальных случаях можно использовать любые огнетушители. В противном случае выбор падает на углекислоту или огнетушащий порошок.

Однако, следует помнить, что действие воды может пагубно сказаться на работе электрооборудования, а порошок, попадая на горячие поверхности, может с ними сплавляться, что также ведет к выходу оборудования из строя.

Порядок действий в чрезвычайной ситуации

При возникновении чрезвычайной ситуации необходимо действовать в следующем порядке:

полностью отключить проводку;
приступить к тушению пожара доступными средствами, выбор которых зависит от характеристики объекта;
при больших масштабах бедствия – позвонить в пожарную охрану, сообщим точный адрес, этаж, порядок подъезда;
встретить представителей пожарной охраны, указав место возгорания.

Если речь идёт о производственном объекте, работник, ставший очевидцем пожара, должен сообщить об этом своему руководству, для организации оперативных мер по предотвращению чрезвычайной ситуации.

Также читайте: СИЗ — средства индивидуальной защиты для электрика

Для обеспечения безопасной эксплуатации потребитель обязан исключить нештатное использование электрических приборов и исправное состояние проводки

Важно регулярно проверять плотность соединений, отсутствие нагрева проводов и исправность розеток, выключателей и прочих коммутационных устройств

На объекте должны иметься в наличии и быть исправными необходимые средства пожаротушения. Далее – о выборе огнетушителей, используемых для тушения загоревшейся электропроводки.

Каким огнетушителем нельзя тушить электропроводку под напряжением — Пожарная безопасность

При тушении горящей электропроводки, находящейся под напряжением, нужно использовать только первичные средства пожаротушения, предназначенные для выполнения этих действий, так как существует большая опасность поражения тех, кто тушит пожар, электрическим током.

Горящий компьютерный фильтр

Неисправности электропроводки

Какие неисправности электропроводки могут привести к пожару? Существуют две основные причины возгорания:

техническая неисправность проводки и электрооборудования;
неправильная эксплуатация электроприборов.

Чаще всего причиной возникновения пожаров является неисправная электропроводка, которая приводит к короткому замыканию в сети.

Короткое замыкание – это незапланированное соединение двух проводников с разными потенциалами.

По закону Ома, силу тока можно рассчитать следующим образом:

I = U / R, где:

I – сила тока,
U – напряжение сети,
R – сопротивление.

Поскольку сопротивление на этом участке замыкания очень маленькое, то происходит резкое увеличение тока. Это, в свою очередь, приводит к резкому увеличению количества тепла, выделяемого проводником, и, как следствие, возгоранию или оплавлению изоляции.

Короткое замыкание может быть дуговым. В этом случае предметы, попавшие под действие электрической дуги, также могут воспламениться.

Причины короткого замыкания

Любой элемент электропроводки имеет свой срок эксплуатации. Если используются старые розетки, то при подключении электрооборудования может возникнуть перегрев в месте подключения и, как следствие, оплавление изоляции и возгорание.

Также одной из причин возгорания может стать повреждённая изоляция проводов. Это чаще всего случается при эксплуатации старой проводки. Со временем изоляция пересыхает, трескается и, как следствие, осыпается. Таким образом, проводка оголяется.

Кроме этого, старая проводка не рассчитана на современные мощные электроприборы, которые используются в быту в настоящее время. Такая перегрузка электросети может привести к возгоранию.

Внимание! Своевременная замена старой проводки в квартире или доме может предотвратить пожар. Также часто причиной пожара являются неполадки в сети, вызванные монтажом из некачественных материалов

Более дешёвые комплектующие позволят сэкономить на организации электропроводки, но они не гарантируют их качество и длительный срок эксплуатации

Также часто причиной пожара являются неполадки в сети, вызванные монтажом из некачественных материалов. Более дешёвые комплектующие позволят сэкономить на организации электропроводки, но они не гарантируют их качество и длительный срок эксплуатации.

Ещё одной причиной возгорания является неправильно спроектированная проводка или неправильный электромонтаж.

Если соединения проводов не надёжные, или наблюдается плохой контакт в скрутках, либо используются неправильно подобранные жилы, или изоляция соединений выполнена некачественно, то это также приводит к короткому замыканию.

Важно! Нельзя заменять сгоревшие предохранители в электроприборах на не сертифицированные устройства, например, на обычную проволоку и т.д. Такие заменители могут не только перегореть в любой момент, но и быть причиной пожара

Если сгорела проводка, то повреждённый участок можно заменить, подобрав провод такого же сечения. При этом скрутка из проводов должна быть достаточно плотной, а места соединений – тщательно заизолированными.

Однако, что делать, если загорелась электропроводка?

Применение

Порядок использования ОВП мало чем отличается от стандартного алгоритма для других подобных устройств:

Снять со стены (пожарного щита) или достать из пожарного шкафа.
Доставить к очагу пожара, так чтобы не было прямой угрозы для здоровья от огня, теплового воздействия высокой температуры, ядовитого дыма.
Направив насадку на огонь, нажать рычаг.
Так как подача пены перекрывается, можно поменять место для более эффективного тушения, ликвидации очага.

Использованные огнетушители необходимо отправить на перезарядку, на предприятие, имеющее соответствующую лицензию МЧС России, с которым заключен договор на обслуживание, проверку, замену таких устройств, имеющихся на балансе организации.

На эту тему ▼

Порядок применения огнетушителей

Пенного, порошкового, углекислотного типа

Воздушно-пенные огнетушители применяют для тушения пожаров только при положительной температуре воздушной среды от + 5–50℃. Обязательная перезарядка закачного устройства – 1 раз в год, исключение составляют следующие случаи:

1 раз в 2 года, если используется многокомпонентный углеводородный пенообразователь, о чем имеется соответствующая информация в техническом паспорте изделия.
В сроки, рекомендованные изготовителем, если при производстве корпус внутри покрывается полимерным защитным покрытием или он выполнен из нержавеющей стали, а также если используется фторсодержащий пенообразователь в герметичной емкости, смешиваемый с водой в корпусе изделия только непосредственно перед применением. Как правило, тогда срок перезарядки таких современных ОВП – 1 раз в 5 лет.

Важно!!! На защищаемом объекте должен быть запас огнетушителей или договорные отношения со специализированной организацией для того, чтобы на период проверки, ремонта или плановой перезарядки огнетушителей была возможность их равноценной замены по видам и количеству. Полезный материал по теме: Основоположники пенного пожаротушения

Полезный материал по теме: Основоположники пенного пожаротушения

Обзорное видео

Принцип действия и работы

Согласно НПБ 166-97, определяющим требования к эксплуатации всех видов, типов переносных или передвижных огнетушителей, ОВП – это устройство, заряженное водным раствором пенообразователя, с миниатюрным генератором, в котором за счет подаваемого под большим давлением сжатого воздуха формируется, из него выталкивается/выбрасывается довольно компактная струя пены.

Важно!!! Качество, количество вырабатываемого огнетушащего вещества прямо зависит от используемого пенообразователя. Применение в последние годы, содержащих соединения фтора пленкообразующих составов, значительно увеличивают эффективность современных ОВП

Принцип работы огнетушителя. При нажатии на пусковой рычаг разрывается пломба, и игольчатый шток прокалывает мембрану баллона. Диоксид углерода (углекислота), воздух, азот и т.п., выходя из баллона через дозирующие отверстия в ниппеле, создает давление в корпусе огнетушителя. Под давлением рабочего газа в баллоне заряд по сифонной трубке поступает в воздушно-пенный ствол, где распыляется, смешивается с подсасываемым воздухом и образует воздушно-механическую пену средней кратности. В рабочем положении огнетушитель следует держать строго вертикально, не напрягая его и не переворачивая.

Классификация

Классифицировать огнетушители можно по способу срабатывания:

Автоматические, то есть такие устройства, которые не требуют присутствия человека. Их помещают обычно в местах повышенной пожарной опасности. Срабатывают тогда, когда температура превышает заданную величину.
Ручные. Запускаются человеком при обнаружении возгорания.

Классификация по принципу действия устройства:

Углекислотные. Пока только отметим, что в устройстве применятся двуокись углерода.
Воздушно-пенные. Используются для тушения жидкостей, горючих и легковоспламеняющихся, а так же тлеющих материалов.
Порошковые. Применяются для тушения устройств, находящихся под высоким напряжением, газов, твердых веществ.
Водные. Применяются для тушения возгораний горючих жидкостей, твердых веществ.

Огнетушители так же классифицируют по объему корпуса:

Ручные с весом до 20 кг. Переносится в руках. Встречаются так же малолитражные огнетушители с объемом до 4 литров.
Передвижные и стационарные — свыше 20 и до 400 кг. Обычно передвижные огнетушители перевозят на тележке.

Если вам пришлось пустит огнетушитель в дело, то быстро разобраться с порядком действия помогут картинки или пиктограммы. Они в обязательном порядке наносятся на корпус огнетушителя.

Огнетушители можно поделить и на закачные, то есть давление в баллоне устанавливается в момент закачки огнетушащего вещества, и устройства с дополнительным оборудованием, баллончиком с газом или веществом, в котором идет химическая реакция. С помощью этого баллончика и создается необходимое давление в момент запуска.

И последний способ классификации огнетушителей: по пусковым устройствам.

В этом случае они делятся на следующие виды:

с затвором типа вентиль;
пистолетного типа;
пуском, который зависит от давления;
пиропатроном.

Стандарты Огнетушители подлежат обязательной стандартизации. ГОСТ, которому должен соответствовать огнетушитель, — Р51057-2001. Введен в действие в 2001 году. Этим ГОСТом определяется область применения устройства, его комплектация, условия хранения, требования, как безопасности, так и технические, маркировка.

Тушение электропроводки

Возгорание электропроводки (системы кабельных линий и проводов, по которым идет ток) часто происходит из-за технических неисправностей, отсутствия устройства защитного отключения, низкого качества соединений контактов.

Основная причина возникновения пожара – короткое замыкание – мощный импульс, возникающий при отсутствии тока в соединенных проводах цепи. Температура проводки резко и значительно повышается, возникает риск воспламенения изоляционных материалов и, как следствие, их возгорание. Причинами короткого замыкания могут быть старение изоляции, перенапряжение, неправильное обслуживание, механические повреждения.

При возгорании электропроводки в первую очередь необходимо отключить ток. Делается это либо выключателем, либо, при невозможности его использования, механическим разрывом любым приспособлением или инструментом, не проводящим электрический ток. Тушить обесточенную электропроводку можно любым огнетушителем, кроме пенного, а также подручными средства – водой, землей, песком.

Если же источник тока отключить не удалось, пожар тушится только порошковым (при напряжении до 1000 В) или углекислотным огнетушителем (при напряжении до 10000 В) с расстояния не меньше одного метра.

Ни в коем случае горящую электропроводку нельзя тушить пеной из-за высокой опасности вступления в химическое взаимодействие компонентов пены и изоляционных компонентов электропроводки.

Каким огнетушителем тушить компьютер?

Горящий компьютерный фильтр

Каким огнетушителем тушить компьютер

Сегодня многие офисы или рабочие участки на предприятии снабжаются разнообразными функциональными устройствами. Не все они являются необходимыми (автомат с кофе, к примеру).

При этом есть некоторые приборы, которые обязаны быть в наличии, и без них руководителей ждут постоянные санкции и штрафы.

Речь идет об углекислотных огнетушителях, назначение которых — тушение разного рода пожаров.

Общее описание ОУ

Здесь стоит начать с того, что в последнее время производители подобной продукции активно рекламируют новый тип газовых огнетушителей — хладоновых. Однако они еще не прошли проверку временем, а вот углекислотные огнетушители (ОУ) используются уже очень давно.

Они являются универсальными приборами для тушения пожара. Их часто используют там, где другой тип этого оборудования не может быть применен или нанесет больше вреда, чем пользы.

Основное преимущество в том, что СО2 испаряется достаточно быстро и при этом не оставляет каких-либо негативных следов.

По этой причине, назначение углекислотного огнетушителя — это тушение пожаров, чья причина возникновения практически любая.

К тому же применять их можно для гашения пламени вблизи ценного электрического оборудования, бытовой техники с водой или для ее производства, химической пены, порошка и т. д.

Что можно тушить при помощи ОУ?

Если говорить более конкретно о назначении углекислотного огнетушителя, то он предназначается для тушения пожара в таких условиях:

Разрешается тушение любого как производственного, так и электрического оборудования. Сюда входят разнообразные установки, приборы, аппараты управления и прочее. Если они остаются подключены к сети, то их напряжение не должно превышать 1000 В для использования ОУ. Можно ли тушить углекислотным огнетушителем электроустановки? Если удалось отключить электропитание, то разрешается применять такой тип устройства для тушения трансформаторных установок и распределительных щитов с напряжением до 10 кВ.
Допускается применение этой техники для борьбы с огнем в офисных помещениях, где установлены компьютеры. Кроме этого, можно использовать для устранения пламени в сверхценном оборудовании, установленном в центрах по обработке и хранению данных большого объема. В назначение углекислотного огнетушителя входит обязанность тушения пожара вблизи кинопроекционного оборудования в кинотеатрах.
Разрешается тушить любые картины, выставленные в музее или хранящиеся в галереях и т. д. Сюда же стоит добавить возможность тушения ценных документов, напечатанных на бумаге и хранящихся в государственном архиве.
Назначения и правила пользования углекислотного огнетушителя позволяют применять его и для тушения бытовых приборов. Однако мало кто приобретает такое устройство. Разве что владельцы дорогих авто или собственных гаражей, ремонтных мастерских.
ОУ может потушить любой пожар, возникший в транспортном средстве. Ограничений фактически нет, тушить можно все, начиная от малолитражного мотоцикла, заканчивая электрическим поездом.
Большинство веществ, активно горящих с участием кислорода.

Порошковые

Назначение

Огнетушители этого типа предназначены для тушения твердых веществ, жидких веществ, газов, электроустановок, напряжение которых не превышает 1000В.

Блок в 75% от начала статьи статьи

Устройство и принцип действия

В зависимости от типа порошка конструкция огнетушителя помимо самого баллона может быть оснащена еще и манометром, газовым баллончиком, индикатором давления. Принцип действия заключается в том, что под давлением порошок выбрасывается из баллона.

Что запрещено тушить

Огнетушители этого типа не применяются для тушения материалов, которые горят без воздуха.

Организация противопожарной защиты вашего дома не должна ограничиваться приобретением средств пожаротушения. Необходимо задуматься об установке пожарной сигнализации. А чтобы ее монтаж обошелся дешевле, можно совместить с охранной сигнализацией. О современных сигнализациях для дома вы можете узнать на нашем сайте.

Если вы владелец городской квартиры, то лучшим выходом будет заключение договора на оказание услуг пультовой охраны. Тонкости выбора компании найдете в этой статье.

Если же вы владелец дачи, то лучший выход — это установка GSM сигнализации. Статья об этом виде сигнализаций по адресу https://keysafety.ru/bezopasnost-doma/ohrana/gsm-signalizatsii-na-dache.html.

Как следует держать в рабочем положении

Использование огнетушителей должно происходить в соответствии с предусмотренными для этого правилами:

Если надо привести в действие, то нужно поступать в соответствии с инструкцией, которая приведена на этикетке.
При наличии неисправностей ремонтом могут заниматься только те организации, которые имеют соответствующий сертификат.
Хранят устройство только в вертикальном положении. Оно должно находиться в доступном месте. При хранении нужно сделать так, чтобы прямые солнечные лучи не попадали на огнетушитель.
Подзарядку устройства должны выполнять только те специализированные фирмы, у которых имеется соответствующий разрешительный документ. Рабочий состав у химических огнетушителей надо менять не реже, чем раз в год.
Пригодны для использования только те огнетушители, где имеется неповрежденная пломба или нетронутая чека

Их устанавливает организация, проводившая подзарядку или ремонт.
Не разрешается хранить огнетушители в непосредственной близости от нагревательных приборов.
Важно, чтобы эти устройства регулярно проходили проверки. Записи о них должны быть сделаны в специальном журнале регистрации.
Нельзя хранить эти устройства там, где имеется отрицательная температура

В этом случае рабочий состав замерзнет и огнетушителем нельзя будет воспользоваться.

Важно! Если правила хранения соблюдались, огнетушитель будет работать надежно и эффективно. Важно правильно выбрать огнетушитель

Важно правильно выбрать огнетушитель

Вывод

На практике применяются различные разновидности установок пожаротушения. Выбор конкретного типа этого оборудования представляет собой многокритеральную задачу

При окончательном решении принимают во внимание:

рабочее напряжение защищаемой сети;
место размещения оборудования;
эффективность обесточивания техники при возникновении аварийной ситуации;
финансовые возможности владельца электрохозяйства.

Вне зависимости от последнего во главу угла всегда ставят безопасность человека. Основными средствами достижения этого является правильный подбор типа огнетушителя, выбор расстояния, с которого производят тушение, применение защитных средств. Вне зависимости от сложившейся ситуации целесообразно по возможности предварительно обесточить загоревшуюся технику.
