Плавкие предохранители: устройство, принцип действия, назначение

Назначение и принцип действия

Основная задача плавких предохранителей – защита электрической сети и электрооборудования от сверхтоков, возникающих при коротком замыкании или в результате критических перегрузок. При этом они обеспечивают бесперебойную работу защищаемых цепей в номинальном режиме.

В отличие от автоматического выключателя, часто применяемого в электротехнике, плавкая вставка срабатывает только один раз, после чего он подлежит замене. Однако срабатывает такое устройство со стопроцентной вероятностью, в то время как автоматика после многократного отключения может подвести. Именно поэтому для защиты дорогостоящего оборудования используют плавкие вставки. Не отказываются от применения этих защитных устройств и в силовых цепях.

Устройство и принцип защиты

В конструкции плавкого предохранителя есть два основных элемента: корпус (держатель) с контактами и плавкую вставку (рисунок 1). Строго говоря, только сочетание этих элементов можно называть предохранителем. Очень часто деталь плавкой вставки (особенно если она заменяемая) называют плавким предохранителем. В данной статье мы тоже иногда будем придерживаться этой традиции.

Рис. 1. Конструкция плавкого предохранителя

Рабочим элементом вставки является проводник из меди или сплава металлов. Благодаря этому плавкому элементу происходят отключения цепи в критических ситуациях.

В качестве плавкого элемента может быть одна или несколько медных проволок, пластина либо фигурная деталь. Эти проводники помещаются в жаропрочный корпус: стеклянный, керамический (рис. 2) или пластиковый. В зависимости от назначения, пространство вокруг плавкого элемента может быть заполнено кварцевым песком или окружено легкоиспаряющимся веществом, предназначенным для гашения электрической дуги.

Рис. 2. Керамические плавкие вставки

При прохождении номинальных токов через проволоку вставки, она незначительно нагревается, не достигая температуры плавления. Но в режиме короткого замыкания резко возрастает величина тока, что приводит к плавлению вставок. Это приводит к разрыву цепи.

Нагревание предохранителя происходит также при перегрузках, то есть в результате превышения номинального напряжения на защищаемом участке цепи. При достижении рабочих напряжений величины, называемой током отключения, температура плавкого элемента возрастает до точки плавления и цепь разрывается. После восстановления параметров цепи плавкую вставку необходимо заменить.

Плавкие вставки имеют некую инерционность срабатывания. При КЗ задержка незаметна, так как в этом случае плавкий элемент нагревается молниеносно.

Иначе обстоит дело в случаях с перегрузками. Для достижения температуры плавления требуется больше времени. Поэтому, чтобы повысить скорость срабатывания, элементам вставок придают специальную форму и нагружают их силами упругости (один конец пластины соединяют с растянутой пружиной).

В некоторых моделях под действием пружины наружу выходит штифт, называемый индикатором срабатывания (рисунок 3). Он выступает в роли указателя срабатывания и свидетельствует о том, что вставку надо менять.

Рис. 3. Строение плавкой вставки

Цифрами на рисунке обозначено:

I – патрон;
2 – плавкая пластина;
3 – шарики из олова;
4 – плавкая вставка;
5 – кварцевый песок;
6 – пружина;
7 – текстолитовая шайба;
8 – спусковой механизм указателя срабатывания;
9 – колпачок;
10 – ободок колпачка;
11 – указатель срабатывания;
12 – асбоцементная прокладка;
13 – цементная заливка.

В ряде случаев для увеличения скорости срабатывания используют вставки с параллельно натянутыми проволоками разных диаметров. Перегорание самой тонкой проволоки увеличивает нагрузку на остальные элементы, ускоряя их плавление.

С целью снижения перенапряжений в некоторых конструкциях вставок применяют проволоки с разными сечениями отдельных участков. При срабатывании такого предохранителя, первым перегорает участок с наименьшим сечением вставки. Если пары расплавленного металла спровоцируют в точке разрыва электрическую дугу, то перегорит участок с большим сечением.

Конструктивные особенности предохранителей можно узнать по их маркировке. К сожалению, время-токовые характеристики наносятся не на все типы изделий. Но модели, на которые нанесены буквенно-цифровые коды, можно легко классифицировать по их назначению.

Предохранители электромеханической конструкции

Принцип врезания защитного устройства в питающий провод и обеспечение его разрыва с целью снятия напряжения позволяет отнести созданные для этого электромеханические изделия к предохранителям. Однако, большинство электриков выделяет их в отдельный класс и называет автоматическими выключателями или сокращенно автоматами.

Виды предохранителей

При их работе специальный датчик постоянно контролирует величину проходящего тока. После достижения критического значения подается управляющий сигнал на исполнительный механизм – взведенную пружину от теплового или магнитного расцепителя.

Отделители

Что такое отделитель?

Отделитель — высоковольтный аппарат, предназначенный для автоматического отключения повреждённых участков цепи в бестоковую паузу АПВ, поскольку его конструкция не рассчитана на гашение электрической дуги. Устройство отделителя такое же как и разъединителя. Отличие от последнего в том, что отделитель в комбинации с короткозамыкателем создаёт систему отделитель-короткозамыкатель которая представляет альтернативу высоковольтному выключателю.

Отделитель представляет собой разъединитель, который быстро отключает обесточенную цепь после подачи команды на его привод. Если в обычном разъединителе скорость отключения очень мала, то в отделителе процесс отключения длится 0,5-1,0 с. Отделитель отсоединяет поврежденные участки электрической цепи после отключения защитного выключателя. Выключатель срабатывает от искусственного короткого замыкания, создаваемого короткозамыкателем.

Отделители представляют собой двухколонковый разъединитель с ножами заземления (ОДЗ); одним ОДЗ-1А, ОДЗ-1Б, двумя ОДЗ-2 или без них (ОД), управляемый приводом ШПО (привод отделителя в шкафу). До 110 кВ включительно три полюса отделителя соединяются в общий трехполюсный аппарат и управляются одним приводом ШПО.

Отделители на 220 кВ выполняются в виде трех отдельных полюсов, каждый из которых управляется самостоятельным приводом.

Отключение отделителя происходит автоматически под действием заведенных пружин при срабатывании блокирующего реле или отключающего электромагнита, освобождающих механизм свободного расцепления привода. Включение отделителя производится вручную.

Операции, производимые отделителями

Отделителями допускаются операции отключения и включения:

трансформаторов напряжения, зарядного тока шин и подстанционного оборудования всех напряжений (кроме конденсаторных батарей);
параллельных ветвей, находящихся под током нагрузки, если разъединители этих ветвей шунтированы другими включенными разъединителями или выключателями;
намагничивающих токов силовых трансформаторов и зарядных токов воздушных и кабельных линий;
нейтралей трансформаторов и дугогасящих катушек при отсутствии в сети замыкания фазы на землю.

Принцип действия отделителей

Обычно отделитель представляет контактную систему рубящего типа без дугогашения и снабжённого пружинно — моторным приводом. В нормальном режиме электродвигателем осуществляется натяжение пружины и постановку механизма на защёлку. При подаче сигнала защелка освобождается специальным расцепителем электромагнитного действия и под действием натянутой пружины отделитель размыкает цепь. Такой принцип (пружинное отключение) необходим для энергонезависимости срабатывания отделителя (для надёжной его работы). Необходимо также отметить обязательную блокировку отключения отделителя под током.

Недостатки отделителей

Низкая надёжность — поскольку отделители располагаются в основном в ОРУ, то осадки могут привести к отказу срабатывания отделителя.

Классификация основных видов и типов

Плавкие проводники имеют разные типы и виды конструкции. Каждый из них предназначен для выполнения защитных функций для определённых приборов. По типу конструкции они подразделяются на такие:

наполненные;
ненаполненные.

В ненаполненных происходит выделение газов, благодаря которым тухнет дуга. Этот процесс запускается во время нагрева корпуса. Также есть и дополнительные виды защитных конструкций. Список разновидностей:

Слаботочные. Их используют только в приборах с низкими показателями мощности, которые потребляют ток до 6 ампер. Это цилиндры, имеющие на концах контакты.
Вилочные. Их применяют, чтобы предохранить оборудование в автомобилях. Название они получили из-за своего внешнего вида.
Пробковые. Они выполняют свои действия в однофазных сетях. Самым простым примером будут электрические пробки. Всё ещё бывает, что вместо автоматических выключателей применяются аналоговые устройства, сделанные из керамики. Внутри корпуса устанавливается такой предохранитель. Он способен разрывать цепь для всего дома. После срабатывания отключается электроснабжение всех приборов.
Трубчатый предохранитель состоит из двух контактов, между которыми располагается крепление. Это ненаполненное устройство, где корпус выполнен из фибры. В случае перегрева происходит выделение газа.
Ножевые. Такие устройство рассчитаны на ток силой от 100 до 1200 А. Их применяют там, где необходима большая нагрузка. Наиболее распространённым примером является предохранитель fu1.
Кварцевые. Внутрь корпуса помещают кварцевый песок. Такие защитные механизмы используется в сетях, где показатели напряжения достигают 36 кВт.
Газогенерирующие, разборные, а также неразборные.

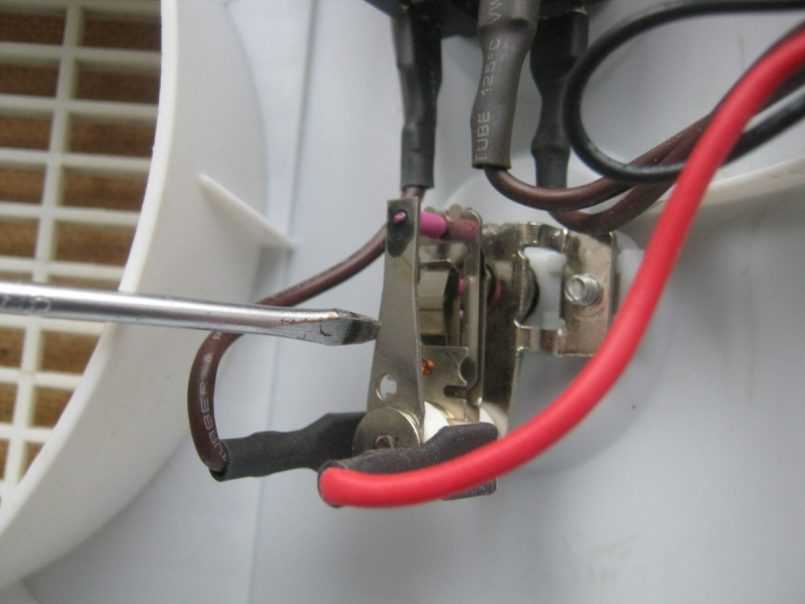

Подбирается предохранитель с учётом нагрузки на сеть. Мощные устройства устанавливают в трансформаторных будках. Они не сгорают при показателях тока, способных обеспечить весь жилой массив электропитанием. Устройства со слабой мощностью ставят на отдельные дома или квартиры. В некоторых бытовых приборах также может использоваться слаботочный предохранитель.

Виды предохранителей

Основным и наиболее важным этапом является выбор плавких вставок предохранителей. Это необходимо, учитывая различные условия в которых применяются следующие разновидности электропредохранителей:

Электропредохранители вилочные. Данный тип токопроводящих устройств зачастую работает в цепи постоянного тока. Конструкция выполнена в виде расположения электроконтактов с одной стороны, а плавкой части с обратной.

Вилочные предохранительные элементы подразделяются на:

вилочные обычные;
вилочные миниатюрных размеров.

Электропредохранители пробковые. Один из самых часто встречающихся видов. В основе конструкции лежит корпус, изготовленный из фарфора. Во внутренней части корпуса располагается тонкая проволока, которая сгорает в случае аварийного режима. В блок корпуса входит грузик, определяющий состояние предохранительного компонента. Каждый грузик имеет определённый цвет, соответствующий необходимой силе тока. В случае его свисания на участке проволоки, требуется его замена.

Разновидности конфигураций и назначение:

DIAZED – применим в системе, элементы которой выполнены для самых различных требований методов установки.
NEOZED – такой тип позволяет безопасно произвести замену плавких элементов при обесточенном состоянии.

Номинальный ток плавкой вставки выбирается исходя из максимальной мощности сети.

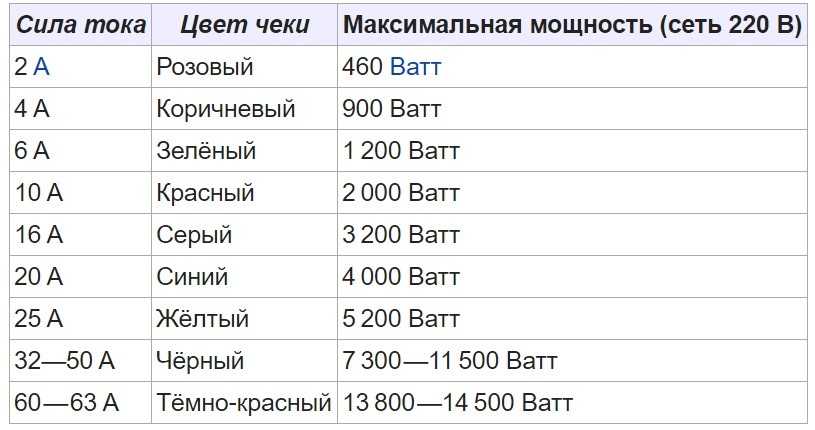

Величины токов согласно цвета чеки

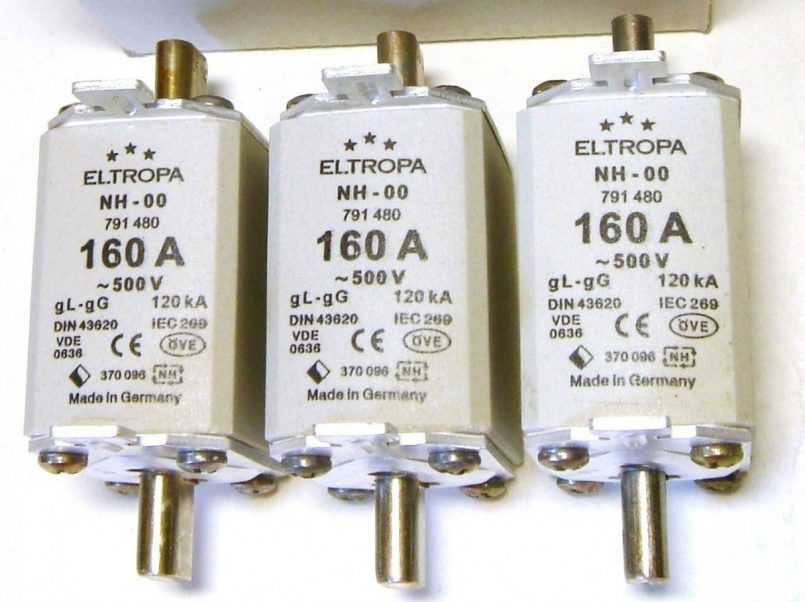

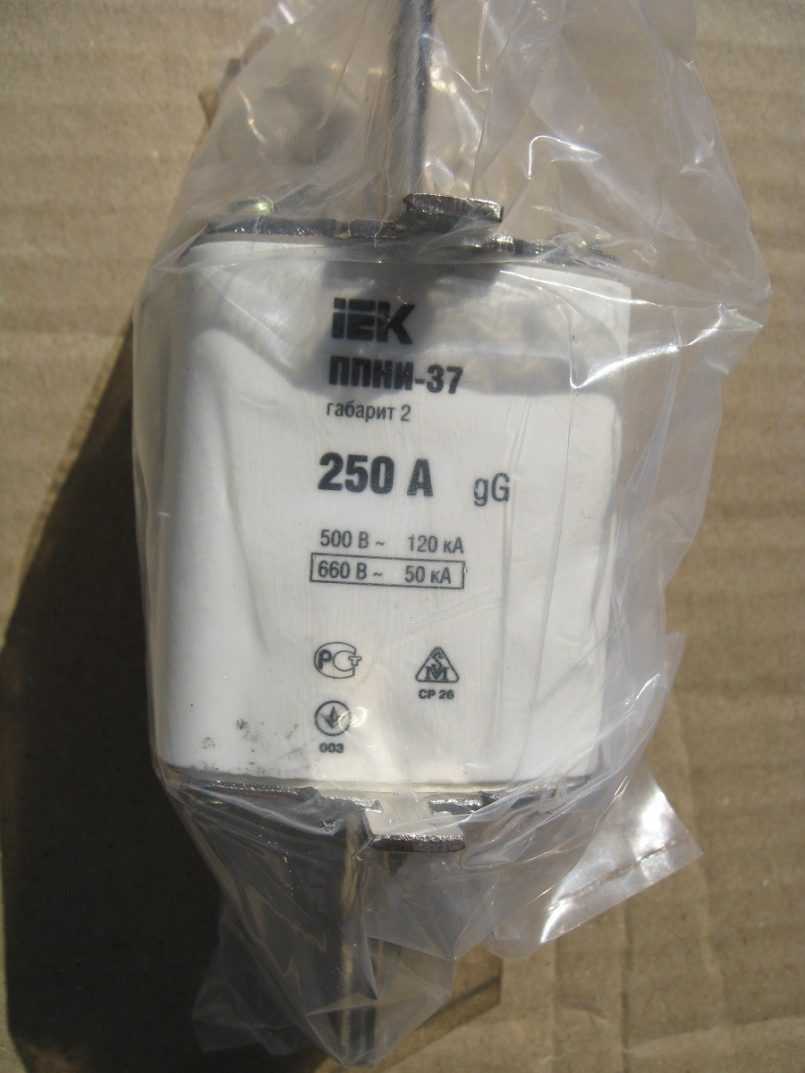

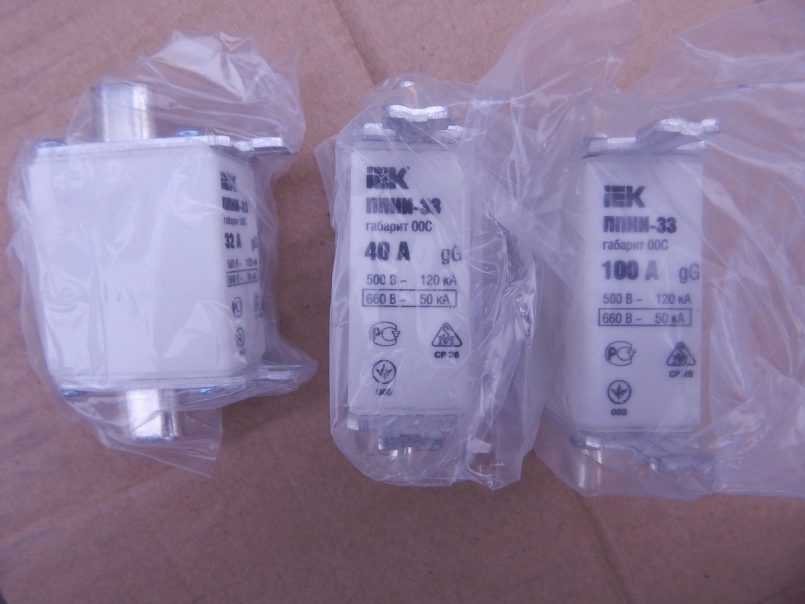

Электропредохранители ножевые. Данная разновидность применяется на линиях электроустановок, с рабочей величиной тока порядка 1200 – 1300 А. В свою очередь являются очень опасными для здоровья человека. Использование таких разновидностей компонента токопроводящей системе ведет к очень жесткому выполнению всех требований техники безопасности. На таких объектах работают только персонал, имеющий соответствующую квалификацию.

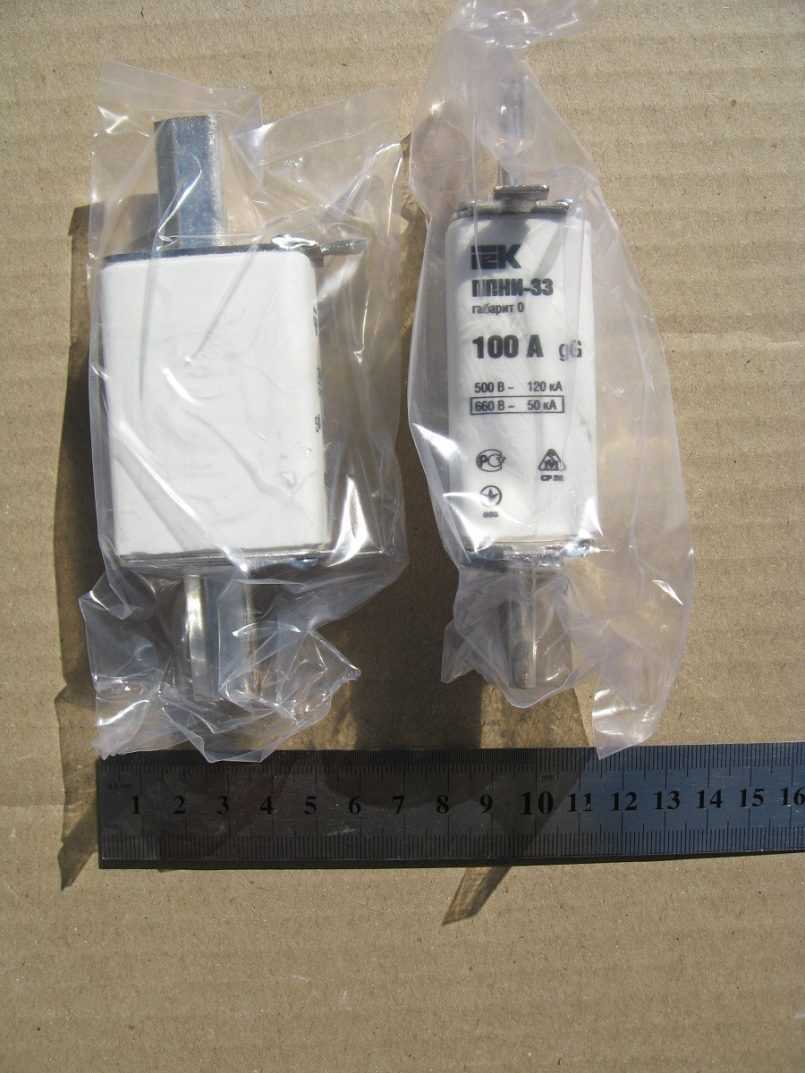

Ножевой электрический предохранитель по значению тока делится:

000 ( ˂ 100 А);
00 ( ˂ 160 А);
0 (˂ 250 А);
1 ( ˂ 355 А);
2 ( ˂ 500 А);
3 ( ˂ 800 А);
4а ( ˂ 1250 А).

Вставки слаботочные. Основное их назначение это — защита маломощных электрических цепей. Конструкция имеет стеклянный корпус, выполненный в виде цилиндра с металлическими элементами, соединенными токопроводящей проволокой. При коротком замыкании происходит сгорание проволоки, которая в свою очередь размыкает цепь и сохраняет неповрежденными остальные элементы схемы.

Такие корпуса выполняются с различными габаритными размерами (в мм):

3 х 15;
5 х 20;
7 х 15;
10 х 38.

Подведя итог рассмотрения плавких предохранителей, стоит отметить что предохранители должны применяться во многих электрических устройствах во избежание повреждения их элементов

Кроме вышесказанного имеет смысл обратить внимание на их достоинства и недостатки

Достоинства:

невысокая стоимость;
в случае высокого скачка тока, электропредохранитель полностью размыкает электрическую цепь.
в случае выхода из строя предохранителя, имеется возможность простой замены токопроводящего элемента.

Недостатки:

использование предохранителя лишь один раз, потом выполняется его замена;
замена токопроводящего элемента на электропредохранитель большего номинала;
при использовании трехфазных электродвигателей, рекомендуется использовать реле фаз, во избежание сгорания одного из предохранителей.

В последнее время многие производители применяют для разработки современные стандарты качества, для того чтобы блок каждого токопроводящего элемента мог достойно конкурировать с европейскими и мировыми аналогами.

Таким образом, защита электрических цепей с помощью различных предохранителей является одним из самых простых, надежных и дешевых способов.

Защитные характеристики плавких предохранителей

Защитные характеристики представляют собой зависимости времени плавления t_пл или времени отключения цени t_от от соответствующих значений тока, неизменного во времени (рис.1).

Рис.1. Примерный вид защитных характеристик плавких предохранителей

Интервалы времени установлены в пределах от 0,01 с до 1 ч. Защитные характеристики предохранителей необходимы для координации их действия с действием других предохранителей и выключателей. Они могут быть получены только при испытании и сообщаются заводами-изготовителями по запросам. Как видно из рисунка, по мере увеличения номинального тока плавкой вставки характеристики смещаются вправо. Значение тока, при котором плавкая вставка предохранителя плавится в течение 1 ч, должно быть более 130% и менее 200% номинального тока вставки.

Коммутационная способность предохранителей

Предохранитель должен отключать при наибольшем рабочем напряжении любой ток в пределах от тока, плавящею вставку в течение 1 ч, до номинального тока отключения независимо от момента начала КЗ, т.е. при любой асимметрии тока. При этом не должны иметь место разрушения патрона или повреждения частей предохранителя.

Плюсы и минусы

С тем, как работает плавкий предохранитель мы уже разобрались, потому стоит рассмотреть их преимущества и недостатки.

Главным преимуществом можно считать их низкую цену. Зная это, особенно удивительно, как некоторые недобросовестные производители экономят на этой детали, понимая, к чему может привести такое решение.

Несмотря на это есть и определенные недостатки. Не зависимо от типа плавкого предохранителя, время его срабатывания будет всегда выше, чем у автоматического аналога.

Если в ситуации, где приборы работаю не в высоковольтной сети, да и вероятность перебоев крайне мала, наличие плавкого предохранителя в приборе является приятной страховкой, то при противоположном раскладе это может стать критичным.

Кроме того, такая деталь не просто так является дешевой, ведь по сути то она – одноразовая. Как только предохранитель перегорел, прибор нуждается в обслуживании мастера, который поменяет непригодную для работы часть.

В то же время автоматические предохранители могут работать долгое время, ведь они просто размыкают цепь в определенных ситуациях, при этом не теряя свою работоспособность.

Устройство элемента

Сетевые электропредохранители применяются не только в электронике, но и в системах электросети. Любой тип конструкции имеет три составные части:

Корпус.
Контакты.
Непосредственно плавкий элемент, благодаря которому функционирует устройство.

Плавкий элемент — это материал, проводящий электрический ток, который выполнен из легкоплавкого сплава. Этот проводник имеет определённое электрическое сопротивление, из-за чего происходит выделение тепла во время прохождения по нему тока. Если значение ниже предусмотренного характеристиками, то температуры будет недостаточно для того, чтобы проволока расплавилась. Назначение и типы устройств плавких предохранителей могут быть разными.

Когда значение превышает номинальный порог срабатывания, плавкий элемент расплавляется, что ведёт за собой разрыв цепи. Скорость этого процесса обусловливается силой тока, проходящего через проводник. По маркировке предохранителя можно понять, какие характеристики были заданы заводом во время производства. Это позволит определить время, через которое сработает аварийное отключение при определённом показателе нагрузки. Такая информация необходима людям, проектирующим защитное оборудование.

Корпус предназначается не только для соединения элемента в устройстве. Во время срабатывания часто может появиться электрическая дуга. Корпус выполняет задачу по её гашению. Контакты необходимы для подсоединения защитного оборудования к элементам, через которые подаётся электричество на электроустановки. Чем больше площадь самого контакта, тем меньше вероятность, что произойдёт нагрев на соединении. Зачастую они выполнены из меди или латуни со специальным анодированным покрытием.

Виды плавких предохранителей

Для всех устройств этого типа существуют общая классификация в соответствии с их основными свойствами.

Плавкие вставки могут закрываться по-разному, в связи с этим отличаются и внешние эффекты, возникающие при отключении тока. Такие предохранители разделяются на следующие виды:

Открытая плавкая вставка, в которой отсутствуют устройства для ограничения объема дуги, выброса расплавленных металлических частиц и пламени.
Полузакрытый патрон с оболочкой, открытой с одной или двух сторон. Он создает определенную опасность для людей, находящихся поблизости.
Закрытый патрон. Является наиболее надежным, поскольку у него отсутствуют все вышеперечисленные недостатки. Практически все современные предохранители выпускаются именно с закрытым патроном.

Гашение дуги может выполняться разными способами. В зависимости от этого предохранители бывают с наполнителем или без наполнителя. В первом случае применяются порошкообразные, волокнистые или зернистые компоненты, а во втором – за счет движения газов или высокого давления в патроне. Конструкции самих патронов разделяются на разборные и неразборные. Первый вариант предполагает замену расплавленной вставки, а во втором случае придется менять весь элемент. В некоторых случая неразборные патроны могут быть перезаряжены в специальных мастерских.

Предохранители могут быть заменены или не заменены будучи под напряжением. В первом случае замена может быть произведена прямо руками, не касаясь частей, находящихся под напряжением. Во втором случае устройство в обязательном порядке отключается от напряжения.

Гашение дуги в корпусах предохранителей

Простейшие модели не содержат внутри ничего, кроме воздуха. Но и рассчитаны они на небольшие токи, отключение которых не сопровождается образованием дуги с опасными для электрооборудования характеристиками. При расплавлении вставки она гаснет самостоятельно.

С повышением тока, отключаемого предохранителем, возникает необходимость принудительного гашения дуги внутри корпуса. Иначе она не погаснет, продолжая подпитывать короткое замыкание. Аварийная цепь не будет отключена: дуга, расплавив контактную систему, распылит частицы металла по поверхности корпуса, образовав контактный мостик. По нему продолжит протекать ток короткого замыкания, пока не сработает вышестоящая защита, либо окончательно не расплавятся токопроводы. В лучшем случае время отключения аварийного режима работы затянется в разы.

Чем больше время отключения короткого замыкания, тем больше вреда оно принесет

Поэтому гашению дуги внутри предохранителя уделяют особое внимание

Первым методом, позволяющим сократить время отключения короткого замыкания, было изготовление центральной части полого корпуса предохранителя из фибры. Это слоистый материал, состоящий из картона, спрессованного с целлюлозной массой, предварительно пропитанной хлористым цинком. Изделия из фибры стойки к воздействиям бензина, спирта, керосина, ацетона, а также обладают изоляционными свойствами.

Фибровые предохранители

Но главное достоинство деталей из фибры, обусловившее ее распространение в электротехнике – при воздействии пламени дуги она выделяет смесь газов, блокирующих процесс ее горения. Газы, смешиваясь с ионизированной плазмой дуги, затрудняют движение заряженных частиц в ней. Сопротивление токопроводящего канала резко возрастает, дуга гаснет. Такие предохранители называют газогенерирующими, а кроме фибры для их изготовления используется еще и винипласт.

Устройство фибрового предохранителя

Следующим способом, применяемым для ускорения работы предохранителя, является заполнение корпуса кварцевым песком. Температура плавления кварца – около 1700 градусов, к тому же он – отличный диэлектрик. При перегорании плавкой вставки дуга, увеличиваясь в объеме, распространяется между песчинками. Ей приходится их обходить по замысловатой и сложной траектории, в результате длина ее увеличивается. Дополнительно происходит отбор тепла дуги материалом наполнителя, что способствует деионизации канала и скорейшему погасанию разряда.

Кварцевые предохранители

Кварцевые предохранители получили наибольшее распространение в электроустановках и применяются до сих пор. Газогенерирующие предохранители распространены меньше и встречаются только в устаревших распределительных устройствах.

Предохранители на электронных компонентах

У этих конструкций функцией защиты электрической схемы занимаются бесконтактные электронные ключи на основе силовых полупроводниковых приборов из диодов, транзисторов или тиристоров. Их называют электронными предохранителями (ЭП) или модулями контроля и коммутации тока (МККТ).

В качестве примера на видео ниже рассказывается принцип работы предохранителя на транзисторах.

Такие электронные предохранители отличаются быстродействием, их время срабатывания не превышает 30 миллисекунд.

Рассмотренная выше схема считается простой, она может быть значительно расширена новыми дополнительными функциями:

У таких схем используемые модули МККТ по времени срабатывания делятся на 4 группы. Самые быстродействующие устройства относят к классу «0». Они отключают превышающие уставку токи на 50% за время до 5 мс, на 300% — за 1,5 мс, на 400% — за 10мкс.

Конструкционные особенности

Разъединитель предохранителей и его эквивалентный конкурент

Главным конкурентом плавкого предохранителя является автомат защиты, отличительной чертой которого является простота в использовании.

Недостатки

Одноразовые плавкие вставки. В случае срабатывания требуется замена. Существуют самовосстанавливающиеся предохранители, однако стоимость и применимость ограничена.
Возможный перекос фаз в трёхфазных цепях и отказ потребителя, при использовании однополюсного аппарата защиты.
Избыточное быстродействие. В случае, когда время срабатывания предохранителя менее 1 — 7 миллисекунд, при отключении мощной реактивной индуктивной нагрузки (трансформаторы, двигатели и т.п.) может возникнуть перенапряжение. Превышение напряжения может в 1000 раз превышать номинальное напряжение цепи.
Чрезмерное влияние фактора окружающей среды. Плавкая вставка сильно зависит от температуры среды работы аппарата защиты. Окружающая среда (температура, давление и т.п) изменяют время-токовую характеристику срабатывания.
Вероятность возникновения стабильного горения дуги. Плавкие вставки без твердого или жидкого наполнителя не всегда обеспечивают гарантированное гашение дуги, возникшей при выгорании проводника плавкой вставки.
Специфичные предохранители, большим недостатком которых является конструкция, дающая возможность шунтирования, то есть использования «жучков», приводящих к пожарам.
Возможны повреждения вышестоящих защитных предохранителей. В случае, когда система защищена предохранителями разного номинала на различных уровнях, при возникновении аварии (короткого замыкания) и срабатывании предохранителя нижнего уровня, повреждения (оплавления) получает и вышестоящая плавкая вставка. В данной ситуации требуется замена всего каскада плавких вставок.
Сложность отстройки селективной защиты. Вследствие неповторимого быстродействия плавких вставок, необходим грамотный выбор предохранителей для обеспечения требуемого уровня селективности. Необходимо исключить возможность одновременного срабатывания аппаратов защиты разных уровней системы.

Преимущества

Быстродействие. Предохранители обеспечивают наибольшую скорость срабатывания.
Простота конструкции. Из-за более простой конструкции чем у автомата защиты, почти исключена возможность т. н. «поломки механизма».
Безотказность. Грамотно выбранный предохранитель в качественном аппарате защиты обеспечивает гарантированное срабатывание и отключение поврежденного элемента. Системы защиты цепи построенные на автоматических выключателях (без использования систем цифровых защит) не могут обеспечить соответствующий уровень защиты.
После замены плавкой вставки предохранителя в цепи получается защита с характеристиками, заявленными производителем в отличие от случая с использования автоматического выключателя с подгорающими контактами.
