Самонесущий изолированный провод СИП 2 характеристики

Конструктивные и электрические параметры

Марки провода СИП

СИП 1 и СИП 1 А

Все жилы изолированы специальным полиэтиленом (светостабилизированный), который защищает от солнечных лучей. Буква «А» означает, что все жилы изолированы, если ее нет, значит, нулевой проводник голый.

СИП 2 и СИП 2 А

Идентичны предыдущему типу, единственное отличие это марка изоляции, которая по своим техническим характеристикам предусматривает защиту от атмосферных воздействий.

Конструкция предусматривает одну жилу с изоляцией (светостабилизированной), защищающей от ультрафиолета, а внутри стальной сердечник.

Конструкция СИП 4 не предусматривает несущей жилы, а все токопроводящие имеют изоляцию из специального полиэтилена устойчивого к ультрафиолету.

Главным преимуществом данного типа является его изоляция, «сшита из полиэтилена » которая, по своим техническим характеристикам предусматривает увеличить на 30 % допустимую температуру эксплуатации. Это составляет не более 90 °С, а остальные не более 70 °С.

Технические характеристики кабеля

Номинальное напряжение провода СИП зависит от толщины изоляции и составляет от 0.22 до 32 кВ. Токовая нагрузка определяется площадью сечения токоведущих жил.

Основные технические характеристики:

• Диапазон температур эксплуатации от -60°С до +50°С;
• Допустимая температура монтажа без предварительного прогрева -20°С;
• Сеченье жил 16 – 150 мм2
• Минимальный радиус изгиба при монтаже и эксплуатации 10 Ø;
• Допустимая длительная температура жил: при эксплуатации 70-90°С, при коротком замыкании 135-250°С;
• Гарантийный срок эксплуатации 5 лет;
• Технический срок службы, не менее 45 лет.

Допустимая токовая нагрузка при температуре окружающей среды +25°С, скорости ветра 0.6 м/с и уровне солнечной радиации 1000 Вт/м2, а также ток короткого замыкания, действующий в течении 1-й секунды, приведены в таблице ниже.

Изоляция каждой жилы имеет отличную цветовую маркировку цветной полосой на черном фоне. Вместо цвета могут быть рельефные полосы.

Рельефная маркировка

Жилы кабеля выполнены многопроволочными, из алюминия. Как правило, в несущей жиле одна из проволок (центральная), выполнена из стали. Эта жила воспринимает на себя нагрузку при подвесе провода между опорами. Жилы в процессе изготовления уплотняются и имеют круглое сечение.

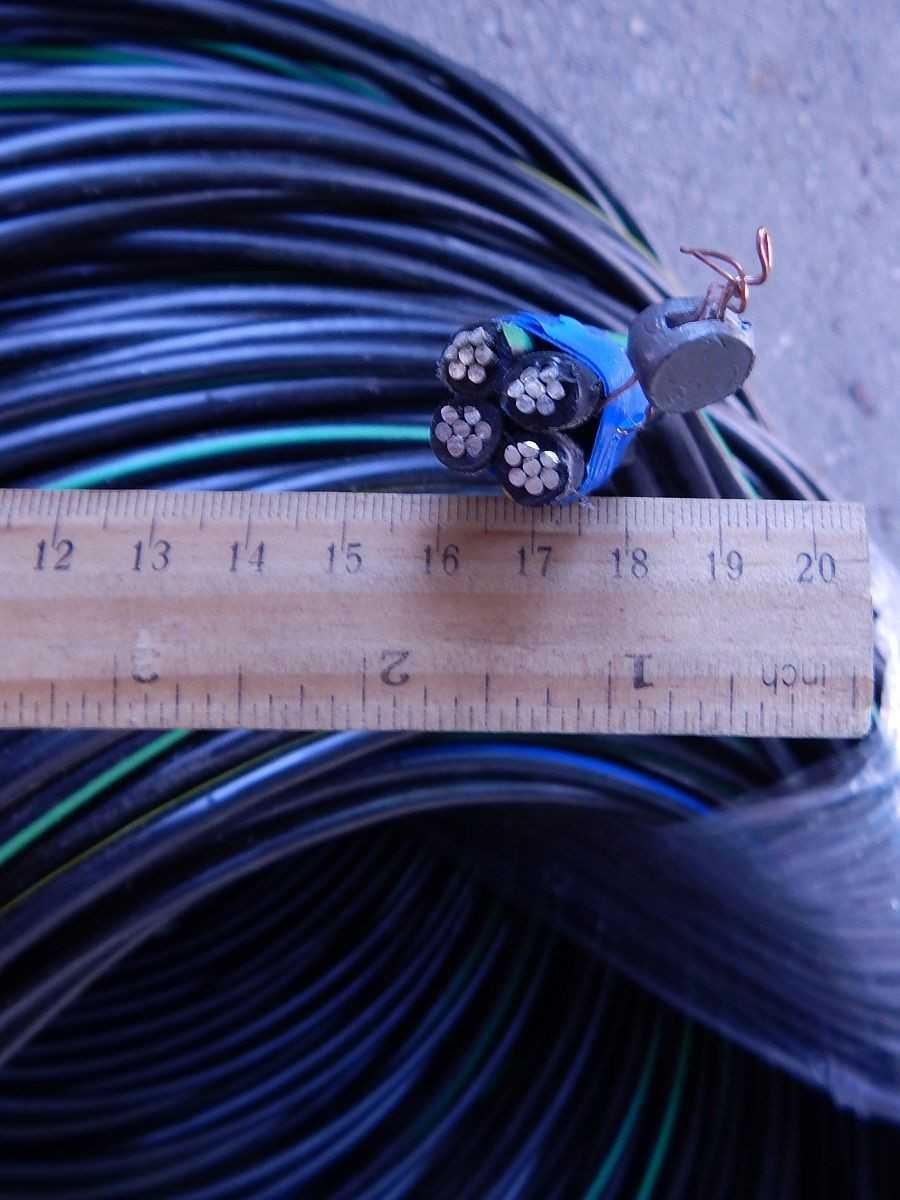

Кабель в разрезе

В некоторых случаях вместо чистого алюминия используется его сплав с другими металлами для увеличения механической прочности.

Основные преимущества проводов СИП следующие:

• Принципиальная невозможность схлестывания фаз с последующим замыканием;
• Меньшая величина полосы отчуждения (ширина просеки);
• Снижение потерь за счет уменьшения реактивного сопротивления;
• Уменьшение нагрузки на опоры линий электропередач (особенно в гололедный период);
• Отсутствие необходимости применения изоляторов;
• Затруднение незаконных подключений;
• Снижение эксплуатационных расходов.

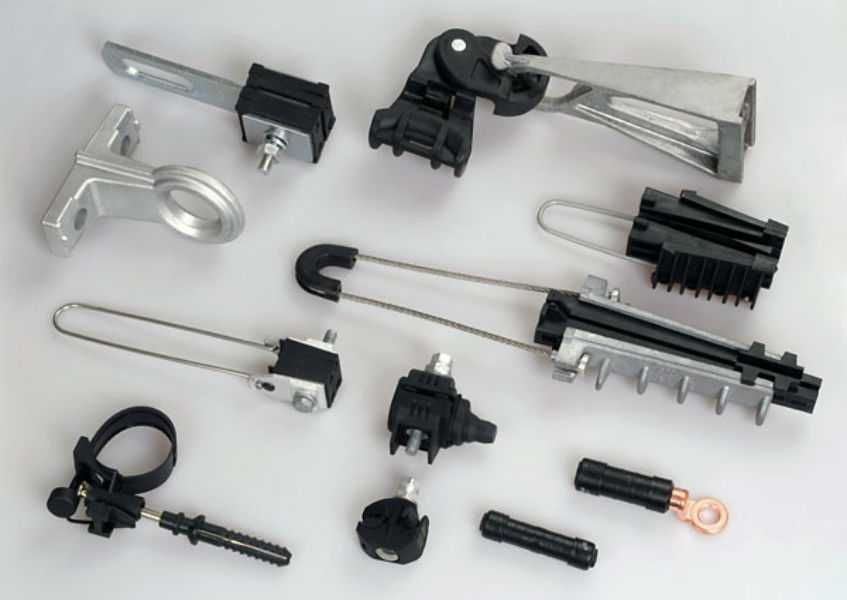

Крепежная арматура

Основные требования, которые предъявляются к изолирующему покрытию, это стойкость к ультрафиолетовому излучению и возможность работы в широком диапазоне температур. Этим требованиям удовлетворяет светостабилизированный полиэтилен низкой плотности (LDPE) или светостабилизированный сшитый полиэтилен (XLPE).

Для крепления проводов к несущим поверхностям или опорам используют специальные анкерные и поддерживающие зажимы и крюки. Для соединения или монтирования отводов не требуется разделка и зачистка от изоляции, поскольку используются прокалывающие зажимы.

Обратите внимание! Использование специализированной крепежной арматуры увеличивает затраты на монтаж, но повышает качество работы и снижает стоимость текущей эксплуатации электрической сети.

Достоинства

В сравнении со старым вариантом ЛЭП у СИП есть ряд неоспоримых преимуществ:

• Надежность сплошной изоляция позволяет избежать коротких замыканий между фазами с последующим обрывом цепи.
• Возможность использования опор меньшего размера. Вместо стандартных 110-х и 95-х вибрированных стоек можно устанавливать 85-е или использовать опоры, изготовленные из дерева.
• Сокращение нормативных расстояний от проводов до зданий и сооружений, что увеличивает количество вариантов энергоснабжения в условиях плотной застройки.
• Высокий уровень безопасности как для работников электросетей, так и для потребителей электроэнергии.
• Снижение потерь электроэнергии благодаря техническим характеристикам СИП. Особенность проводов состоит в малом индуктивном сопротивлении по сравнению с аналогами. Например, при сечении, равном 70 мм2, сопротивление СИП меньше в четыре раза.
• Сниженная пожароопасность.
• Удобство обслуживания. При наличии должного комплекта инструментов технические работы ведутся без отключения электроэнергии.
• Возможность эксплуатации без сплошной вырубки деревьев. Габариты просеки могут быть уменьшены даже при проведении новой линии.
• Долгосрочное функционирование линии при соблюдении правил эксплуатации (30 лет и более).
• Простота монтажа проводов на фасаде здания.
• Снижение затрат на обустройство линии. Нет нужды в дополнительных элементах в виде изоляторов, крюков, траверсов и хомутов для них.

Конструкция проводов СИП и сфера их применения

Дабы лучше разобраться с преимуществами и недостатками данного типа проводов, нам следует разобраться с их конструкцией, а также сферами применения. С этого и начнем наш рассказ.

Конструкция проводов СИП

На данный момент на рынке представлено пять основных типов проводов данной марки.

Давайте рассмотрим каждую из них отдельно:

На фото провод СИП – 1

Данный провод представляет собой несколько проводников, скрученных воедино. Один из них нулевой — защитное заземление является несущим. Этот провод легко определить визуально, так как в отличие от остальных он не имеет изоляции.

Провод СИП – 2

Следующим возможным вариантом является провод СИП–2. Конструкцию он имеет подобную проводу СИП–1, только его нулевая несущая жила так же имеет изоляцию. У обычного провода она выполняется из термопластичного светостабилизированного полиэтилена. Но если брать провод самонесущий с алюминиевыми жилами СИП–2А, то у него изоляция выполнена из сшитого светостабилизированного полиэтилена, как и изоляция основных жил

Это очень важно и сейчас поймете почему.

Отличия СИП-1А от СИП – 1

Дело в том, что вы можете встретить провод марки СИП–1А. У данного типа провода, несмотря на принадлежность к первому типу, нулевой провод так же имеет изоляцию, но она выполнена из термопластичного светостабилизированного полиэтилена, как и изоляция основных жил

Термопластичный полиэтилен обладает несколько менее качественными свойствами в отличие от сшитого. Но эти отличия будут важны только для профессионалов, а обычный потребитель их и не заметит.

Провод СИП – 3

Кроме того, существует провод самонесущий изолированный СИП–3. В отличие от первых двух видов он предназначен для напряжения до 35кВ. Первые же два типа используются в сетях до 1кВ. СИП–3 выпускается только одножильным и используется преимущественно в промышленности, поэтому в нашем последующем анализе данного типа проводников, мы его откинем в сторону.

Провод СИП-4 и СИП – 5

Самонесущий изолированный провод СИП–4 и СИП–5 отличаются, опять-таки, только типом изоляции. У СИП–4 это термопластичный полиэтилен, а у СИП–5 — сшитый. В остальном же они практически идентичны. Они не имеют самонесущей жилы, что накладывает на них определенные ограничения в использовании.

Сфера применения проводов СИП

Как мы уже говорили выше, СИП — самонесущий изолированный провод, который применяют достаточно широко. Но есть и определённые ограничения. Поэтому давайте о этом поговорим более подробно.

Лини проводом СИП

Электрические сети напряжением до 1кВ составляют львиную долю всех распределительных сетей в нашей стране. Преимущественно это сети с напряжением 380В, но существуют и другие — с напряжением в 660В. Именно для таких сетей и предназначен провод.

Провода марки СИП–1, СИП–2 и их производные используют для монтажа и реконструкции воздушных линий, как на видео. Кроме того, их используют при монтаже линий снабжения проложенных по конструкциям зданий, а также в качестве спусков к силовому электрооборудованию.

Монтаж линии проводом СИП–3

Провода марки СИП–3 используют для тех же целей, но в воздушных линиях с напряжением до 35кВ. Единственное отличие заключается в том, что данный тип провода является однопроводным, в связи чем для стандартной трехцепной сети приходится использовать четыре, а то и пять проводов данного типа.

Использование двухжильного провода СИП–4 для подключения частного домовладения

СИП 4 — самонесущий изолированный провод, который нельзя использовать для монтажа воздушных линий. Из-за своей конструкции он имеет достаточно низкое разрывное усилие, поэтому даже при незначительных ветровых нагрузках способен оборваться. В связи с этим использовать его можно исключительно в качестве спусков от ВЛ к силовому оборудованию, либо для монтажа по конструкциям зданий. В большинстве случае его приобретают для подключения частных домовладений к воздушным линиям.

Ответвительные СИП

Характеристика

Ответвительные СИП состоят из 2-х или 4-х скрученных при изготовлении изолированных алюминиевых проводов сечением 16 или 25 мм2. Ответвительные провода не содержат несущего провода и могут обслуживать одного или нескольких отдельных потребителей, они могут также использоваться на коротких участках в качестве магистрали для освещения общественных мест; указанные провода относятся к самонесущему типу.

Проводник фазный

жила — алюминиевая, круглая, многопроволочная уплотненная;изоляция — экструдированный в черный цвет светостабилизированный силанольсшиваемый полиэтилен;маркировка — цифры или цветные полосы или продольно впрессованные риски.
