Особенности провода пугнп

Нормативные документы об опасности использования

В чем же причина такой опасности? Установлено, что более 50% пожаров происходили в сети после монтажа провода именно этих марок. Дальнейшая проверка выявила факты несоответствия их технических характеристик современным утвержденным стандартам.

Эту электропродукцию производят согласно ТУ 16. К13-020-93, где приемлем тот факт, что сам проводник может быть на 30% меньше обозначенного сечения провода. Зачастую это приводит к перегреву, в последующем к пожару, поскольку изоляция ПВХ является горючей, а проводник с заниженным сечением не справляется с токовыми нагрузками. Ввиду слишком тонкой изоляции возникает риск поражения током.

Организация «Электрокабель» проводит разработку ПУЭ (правила устройства электроустановок). Помимо этого, «Электрокабель» разрабатывает государственные стандарты, своды правил, а также другие документы, имеющие непосредственное отношение к наладке и эксплуатации электрооборудования.

В нормативных документах ассоциации говорится, что воспользовавшись ТУ 16.К13-020-93, недобросовестные производители и организации, производящие монтаж, зная о некомпетентности многих заказчиков в вопросах применения кабельных изделий, предлагали им некачественную продукцию.

Производители, электропродукция которых соответствовала нормам и правилам, проигрывали конкурентную борьбу по причине более высоких цен своего товара. В документе № 47 указывается об отмене ТУ 16.К13-020-93, запрете выпуска и последующей продаже вышеуказанных марок.

Была предложена альтернативная замена в виде ряда кабелей ВВГнг (расшифровка — винил, винил, голый). «НГ» означают, что кабель не горит при групповой прокладке.

Но вопреки этому продажа и производство некачественной продукции продолжается.

Методы контроля качества провода ПУГНП

Основной метод контроля качества провода ПУГНП осуществляется лабораторным путём на специальной установке. Результаты испытаний сравнивают с регламентированными показателями ТУ. По итогам исследований делают вывод о соответствии данной продукции требованиям качества изделий.

К доступным методам контроля качества относят следующие виды исследований:

• визуальный осмотр;
• анализ соответствия ТУ конструкционным размерам;
• измерение величины электрического сопротивления;
• проверка качества оболочки кабеля.

Анализ соответствия ТУ конструкционным размерам

Проверяют специальными инструментами толщину оболочки и покрытия жил. По возможности измеряют диаметр отдельной проволочки в жиле провода. Отклонения от номинальных показателей вызывают сомнения в качестве продукции.

Измерение величины электрического сопротивления

Жилы токопроводников подвергают измерению сопротивления на определённом отрезке провода. Полученное значение в пропорциональном соотношении сравнивают с номинальным сопротивлением кабеля длиной в 1 км. Провод в бухте длиной 50 метров может показывать сопротивление в несколько Ом.

Проверка качества оболочки кабеля

Провод выдерживают в морозильной камере бытового холодильника при температуре – 150С. Отрезок кабеля длиной 1,2 м, свёрнутый кольцом, помещают в морозильное отделение на 2 часа. Извлечённое кольцо оставляют на 1 час в отапливаемом помещении. После того провод наматывают на барабан диаметром величиной 10 ø внешней оболочки провода. Отсутствие трещин на поверхности кабеля подтверждает качество продукции.

Что такое провод ПУГНП (расшифровка)

Проводник электроэнергии представляет собой плоский провод из двух или трёх медных жил, которые набираются минимум из семи токопроводящих проволок. Изоляция выполняется из полихлорвинилового пластиката.

Провод ПУГНП.

Расшифровка аббревиатуры:

• «П» — плоский;
• «УН» — универсальный;
• «Г» — гибкий;
• «П» — провод.

Важно! Буква «Г» находится между буквами «У» и «Н», и это означает одно слово «универсальный». Возможно, при первичном производстве была допущена ошибка в маркировке

Выпускаются дополнительные модификации кабеля:

• ПУГНПнг — изоляция имеет минимальный уровень горючести;
• ПУНГП-LS — оболочка изготовлена из негорючих материалов.

Обозначения на кабеле можно расшифровать следующим образом: первая цифра — количество жил, вторая — площадь сечения. Например, кабель 3х2.5 означает трёхжильный провод с толщиной жилы 2,5 мм.

Трёхжильный кабель ПУГНП

Ассоциация производителей «Электрокабель» в 2007 г. запретила своим членам производство данного продукта. Компании, не входящие в состав ассоциации и иностранные производители, продолжают выпускать электропровод ПУГНП. Удобство при монтаже и эксплуатации, низкая рыночная стоимость обеспечивают высокую востребованность продукта у населения.

Важно! Провод ПУГНП не соответствует Госстандартам и ПУЭ, выпускается без согласования с нормативами ГОСТ, не имеет гарантий безопасности

Расшифровка аббревиатуры

Отличительной особенностью ПУНП и ПУГНП является их плоская форма, что прямо отражено в аббревиатуре. У провода марки ПУНП расшифровка названия выглядит как «П» – провод (хотя по сути это кабель), «УН» – универсальный (без особых ограничений в сферах применения), «П» – плоский (жилы расположены не по кругу, а рядом друг с другом). Если аббревиатура имеет вид «аПУНП», значит жилы из алюминия.

Соответственно, расшифровка провода ПУГНП читается как «П» – провод, «УН» – универсальный, «Г» – гибкий, «П» – плоский. Ввиду того что этот кабель гибкий, алюминий при его изготовлении не применяется, поэтому приставки «А» перед названием не бывает, но дополнительные разновидности у него все-таки есть. Это ПУНГПнг, с изоляционным покрытием пониженной горючести и ПУГНПнгд-LS, который, кроме того что не горит, еще и не тлеет.

Почему в названии провода буква «Г» стоит не на своем месте можно только догадываться – возможно это банальная ошибка при регистрации названия, а может быть кто-то посчитал, что так созвучнее.

Официальных комментариев на эту тему точно не будет, так как ПУГНП запрещен к применению, ввиду его несоответствия современным требованиям пожаробезопасности. Правда, «нельзя применять» не значит запретить производить, что и делается до сих пор по причине его высокой популярности вследствие дешевизны.

С производством тоже все интересно – ПУГНП не обязательно должен иметь маркировку производителя (ее проставляют только на ярлыках, которые крепятся к цельной бухте провода). Соответственно, даже если известны все технические характеристики, ГОСТы и ТУ, их выполнение проконтролировать достаточно сложно и это никто не гарантирует.

Где используется провод маркировки ПУНП

До упразднения такого документа, как Технические Условий № 16.К13-020-93, ПУНП кабели использовались практически везде, даже при монтаже бытовой проводки в квартире. Во время действия нормативного акта его применяли также в качестве главного входного провода в квартиру. Некоторые электрики и монтёры, не обладающие большим практическим опытом, до сих пор могут устанавливать его в жилом помещении.

Вариант прокладки кабеля никак не влияет на его работоспособность и надежность. Работает это и в обратном направлении: при использовании ПУНП в тех местах, где его монтаж не допускается, безопасность гарантировать нельзя. Это означает, что прокладка на улице или внутри дома, при открытом и закрытом вариантах, в трубе или в лотке, одинакова нецелесообразна. В холодное время года, в качестве временной проводки по улице, применение подобного кабеля также не рекомендуется.

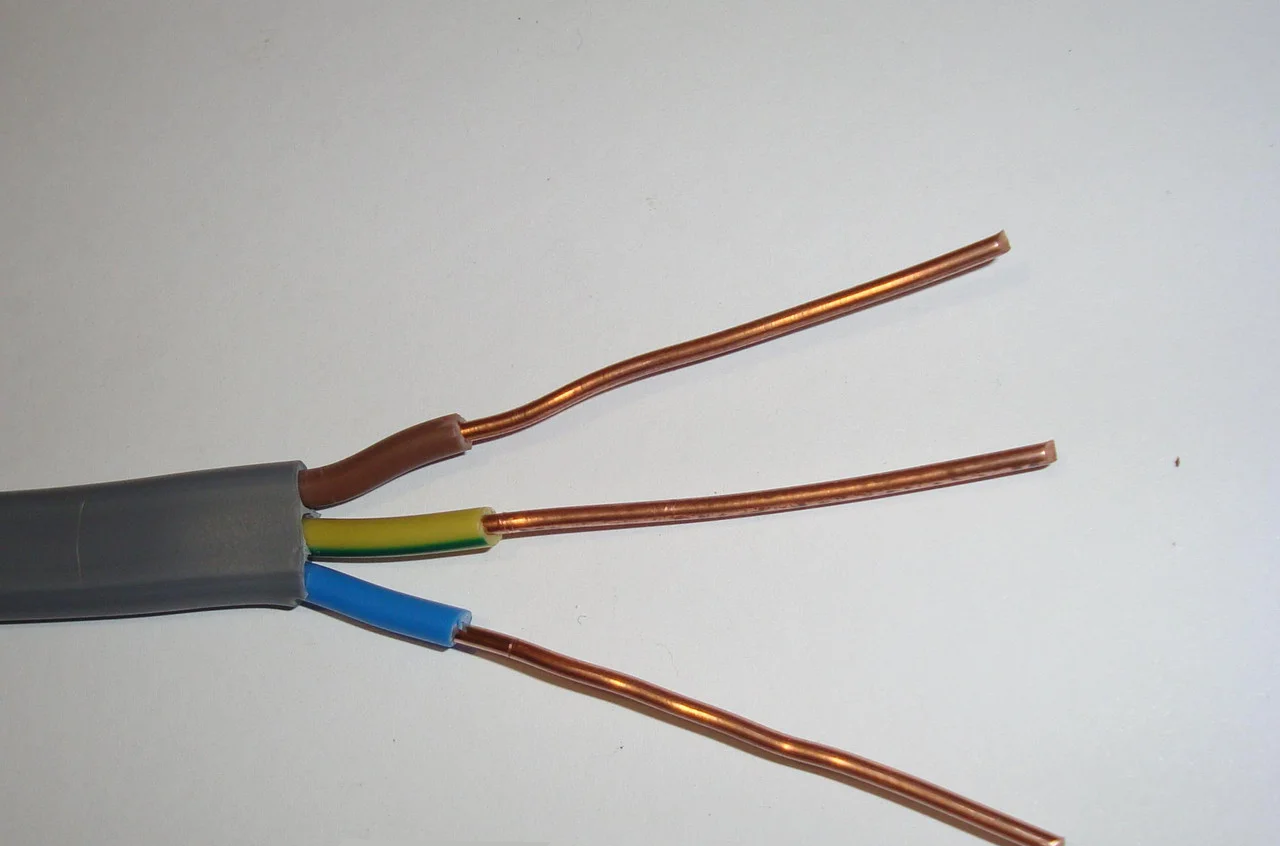

Силовой медный провод кабель ВВГнг 3×2.5

Важно! У многих образцов изоляционный материал не может работать при температурном режиме ниже 15 градусов по Цельсию, о чём нередко заявляют большинство производителей. Согласно правилам устройства электроустановок, нельзя использовать кабельно-проводниковую продукцию не по своему прямому и специальному назначению

Лучшим вариантом для квартирной проводки будет кабель типа ВВГнг. Если отсутствует возможность его приобретения, то лучше установить обычный ВВГ. Временное подключение лучше осуществлять кабелями ПВС или ШВВП

Согласно правилам устройства электроустановок, нельзя использовать кабельно-проводниковую продукцию не по своему прямому и специальному назначению. Лучшим вариантом для квартирной проводки будет кабель типа ВВГнг. Если отсутствует возможность его приобретения, то лучше установить обычный ВВГ. Временное подключение лучше осуществлять кабелями ПВС или ШВВП.

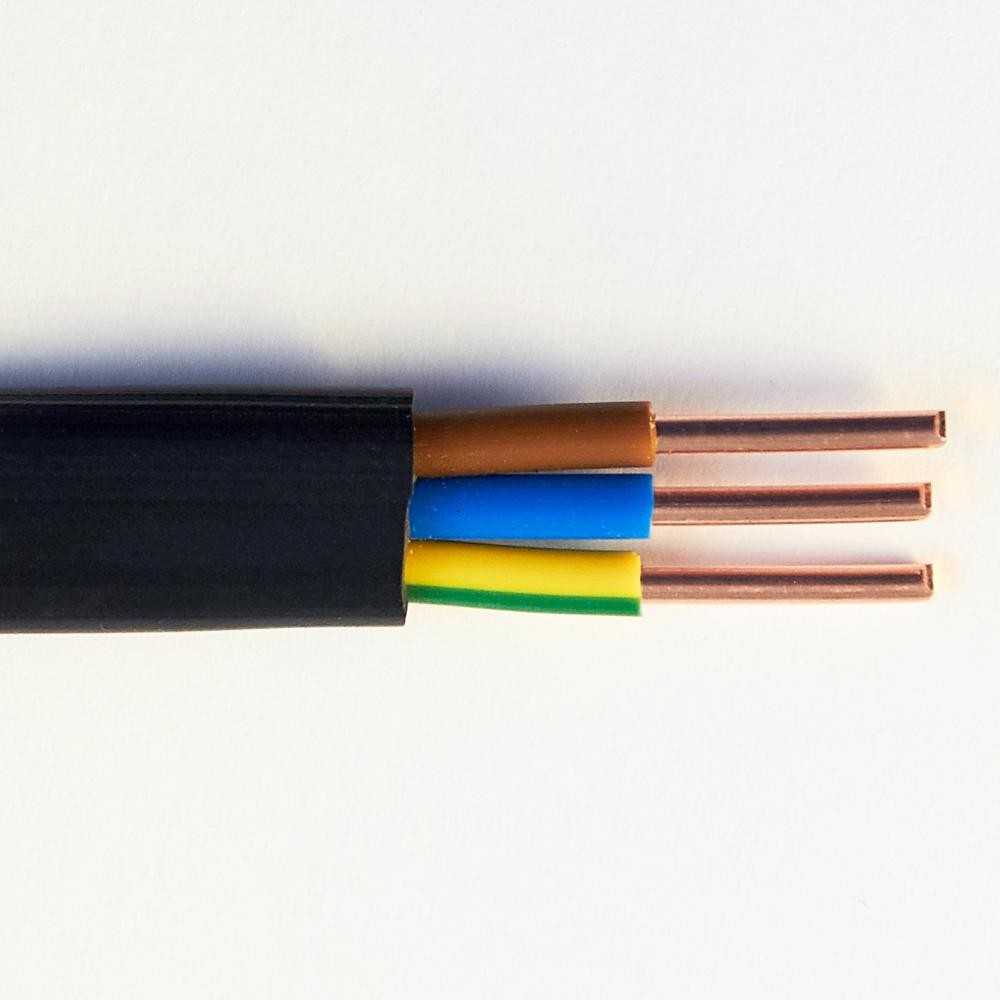

Кабель ВВГ-Пнг 3×2,5 мм может заменить провод ПУНП

Пояснения по запрету

Запрет на производство, продажу продукции, подпадающей под описание отмененным ТУ 16.К13-020-93, был введен Ассоциацией производителей «Электрокабель» в 2007 году. Касается только производителей — участников указанного сообщества. Производства, не члены Ассоциации, продолжают изготавливать подобные провода, иногда изменяя название, например ПУНП, ПУГНП, ПБПП, ПБПГ, АПВН, ППБН, ПЕН.

Беда в том, что предприятия имею право разрабатывать собственные ТУ, определяя характеристики продукции, заниженные по отношению требований ГОСТ. Недобросовестные производители, для экономии применяемых материалов, занижают поперечное сечение жил, уменьшают толщину слоя изоляции, оболочки. Вместо стандартного пластиката ПВХ может использоваться винил низкого качества, обосновывая это наличием в их ТУ пункта о допустимом рабочем напряжении 250В (по ГОСТ 660В). Получив сертификат, имеют возможность продавать товар по низким, по отношению к нормальной продукции, ценам.

ТУ нормирует сопротивление, не совпадающее со стандартом. Это делает возможным выпуск продукции с заниженным до 25% значением, что может создать проблемы. Изоляция (не менее 0,3 мм) не обладает необходимой электрической прочностью.

Несоответствие истинных значений параметрам ГОСТ опасно созданием аварийных ситуаций, связанным с высокой вероятностью пробоя изоляции, возникновением короткого замыкания с последующим возгоранием.

Соответствующие ГОСТу кабели и провода будут стоить, вероятно, дороже. Выполнение условий монтажа, выбор параметров материала соответственно требованиям ПУЭ, позволит построить эффективную надежную сеть. Во всех случаях применения кабель ПУГНП может быть заменен, например, кабелями ВВГ, импортным NYM.

Что такое провод ПУНП и его расшифровка

Для удобства использования кабелей при подключении к различным электроприборам и при сборке распределительных щитков, производитель наносит на изоляцию специальную маркировку в виде буквенной и цифровой аббревиатур, а также окрашивает изоляцию металлических сердечников в разные цвета. Это нормируется общими Правилами устройства электроустановок. Для проводки используют определённую цветовую палитру, где используются красный, белый, желто-зеленый, черный и несколько других оттенков.

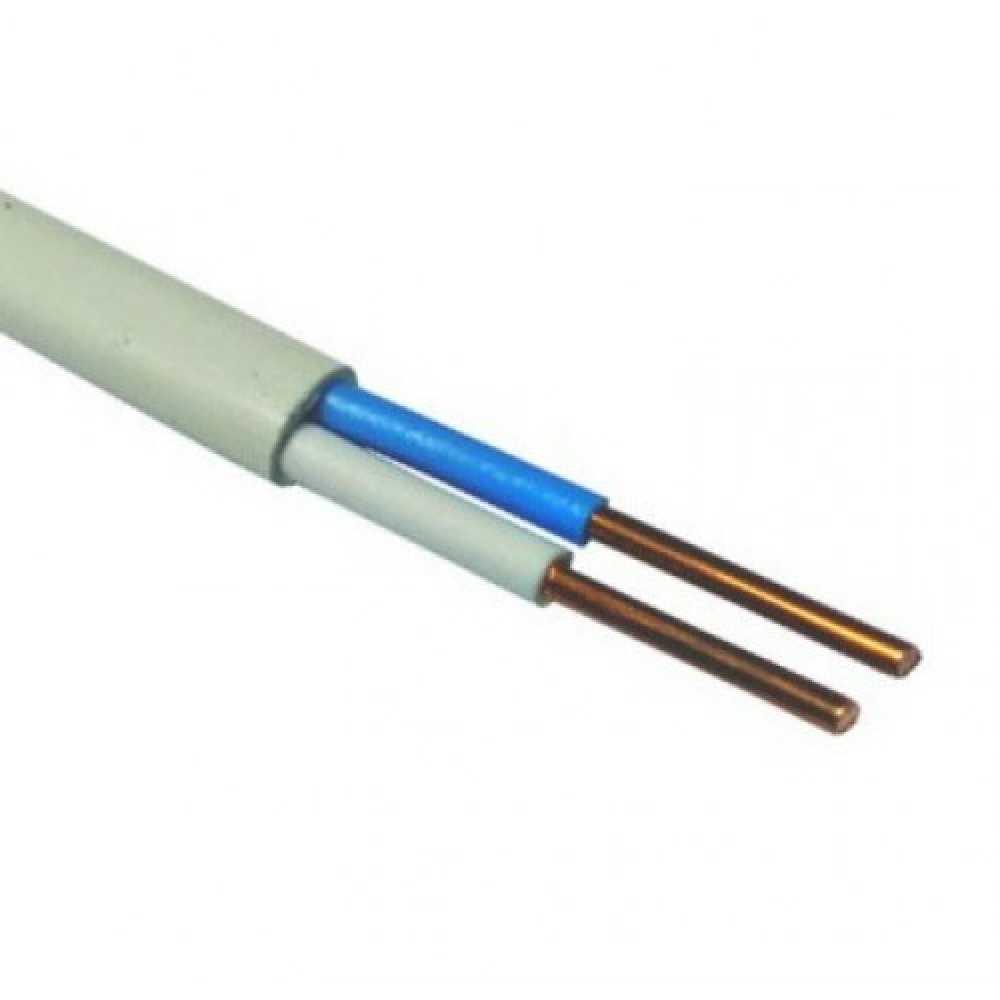

Пример обычного провода ПУНП для монтажных работ в домашних условиях

Нормативная документация определяет следующий функционал проводящих жил:

• Провод с синей или черной изоляцией подключается к нейтральной шине (нулевому проводу);
• Провода с красной, белой или коричневой расцветками – к фазам распределения;
• Желто-зеленые образцы присоединяют к заземлению в виде дополнительного защитного контура.

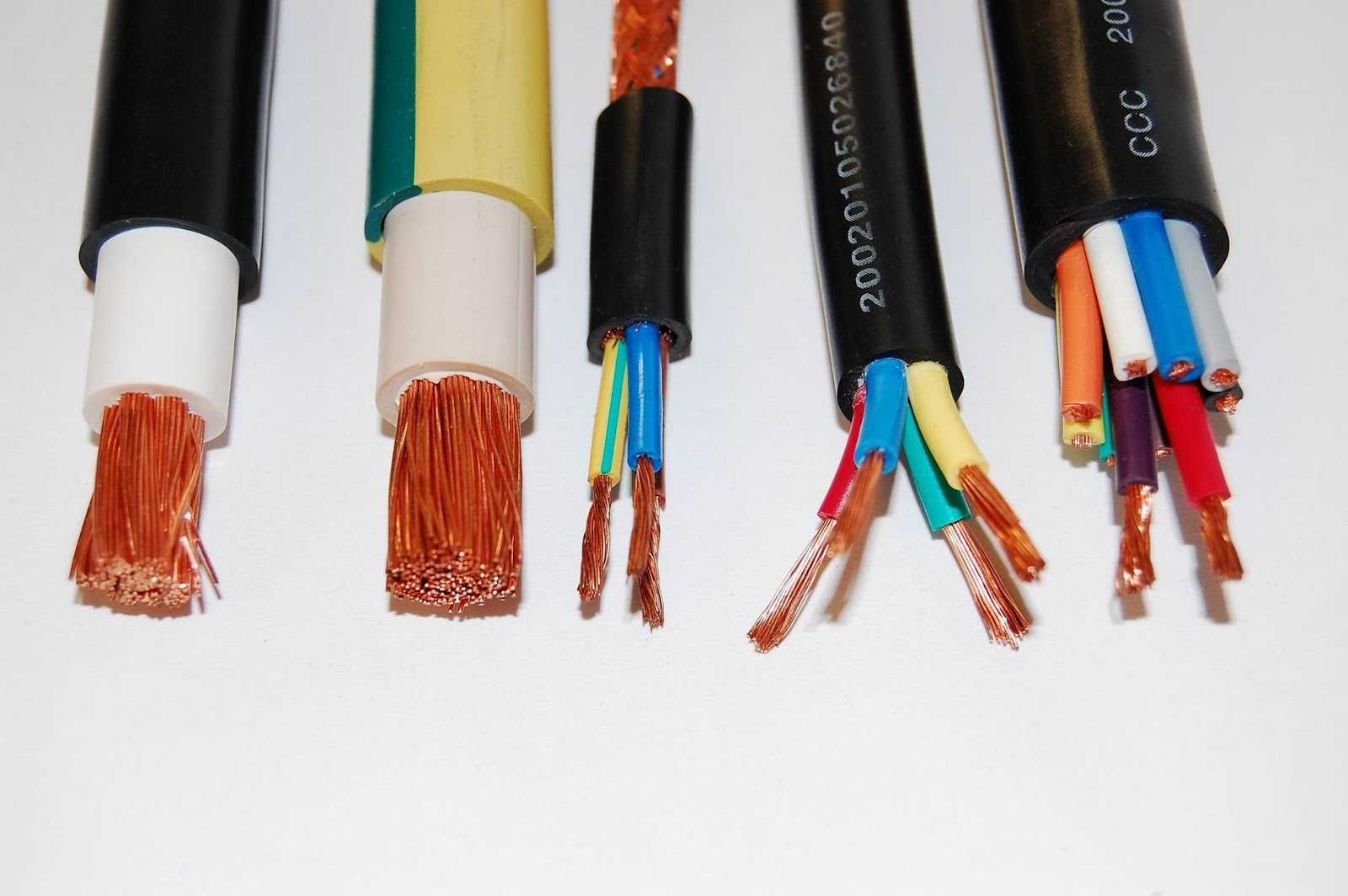

Различные провода для домашней электропроводки из распределительного щиткаПомимо цветной маркировки кабелей, существует также и численно-буквенная аббревиатура. Электротехнические изделий типа ПУНП можно расшифровать следующим образом:

• П – провод;
• УН – универсального предназначения;
• П – плоской формы.

Важно! Стоящие рядом с этой маркировкой цифры, например, 2х4 означают, что в проводнике две жилы с площадью сечения проводниковых элементов по 4 мм2. Кабель универсального предназначения плоской формы марки ГОСТок

Кабель универсального предназначения плоской формы марки ГОСТок
