Способы защиты электрической сети квартиры или дома от скачков напряжения

Причины скачков напряжения

Существует немало объективных и субъективных причин природного и аварийного характера, которые провоцируют скачки напряжения в электросетях. Перечислим основные из них:

  1. Одновременное отключение мощных бытовых приборов. Современные дома и квартиры оснащены мощными электроприборами. Если проводка старая, то одновременное включение нескольких устройств приводит к снижению параметров тока в сети. При одновременном отключении нескольких мощных приборов происходит резкий скачок напряжения.
  2. Нестабильность в работе трансформаторной подстанции. Не секрет, что большинство трансформаторных подстанций, распределяющих электроснабжение, построено ещё в советское время. Устаревшее оборудование, установленное на этих подстанциях, большие перегрузки ввиду повышения потребления электроэнергии и приводят к нестабильной работе.
  3. Аварии в передающих электросетях. Линии электропередач построены десятки лет назад, обновляются редко. А это значит, что существует вероятность обрывов и замыканий. Такие аварии провоцируют большие скачки напряжения.
  4. Обрыв «нулевой фазы». Это наиболее опасный вид аварии, вызывающий сильнейшее перенапряжение. «Обрыв нуля» приводит к тому, что все электроприборы, включённые в розетку на момент аварии, сгорают. Удивительно, но сгорают даже приборы, «выключенные» с помощью дистанционного пульта. Причина — ослабление «нулевого» контакта в общем коммутационном щитке дома. Если контакт нестабильный, то возникают очень сильные скачки и вся техника, включённая в розетку, может выйти из строя.
  5. Ослабление заземления. Заземление электроприборов обеспечивает безопасность использования устройств, так как отводит от устройств электрический ток. В случае ослабления заземления вероятность появления скачков напряжения возрастает.
  6. Перегрузка электросети. Электрооборудование, установленное на подстанциях, рассчитано на определённый предел мощности подключаемой нагрузки. Сегодня потребления электроэнергии в наших домах значительно возросло. На месте маленьких МКД строятся большие здания, в которых вместо 10-12 квартир получается сразу 90-100. Суммарная мощность дома возрастает в 9-10 раз. В этих условиях подстанции испытывают значительные перегрузки, что ведёт к сильнейшим скачкам напряжения в сети.
  7. Низкокачественная и плохо смонтированная разводка. Слабый контакт в розетке или в электрическом патроне вызывает искрение. Каждое включение или выключение мощного электроприбора — это новый скачок напряжения в сети.
  8. Близкое расположение рядом с домом крупных промышленных объектов. Для порождения скачка напряжения в смежных линиях электропередач достаточно соседства с автомастерской, насосной станцией или с большим супермаркетом.
  9. Попадание молнии в линии электропередач. Такое природное явление, как молния, порождает гигантские перенапряжения и скачки. Современные системы электропередач оснащены защитными механизмами от молнии, однако полностью избежать возникновения сильнейших импульсов в сети не удаётся.
  10. Проведение сварочных работ. В посёлках и деревнях сварочные аппараты подключают прямо на входящие в дом провода, т.е. минуя все защиты. Каждая дуга сварки порождает большой скачок показателей напряжения.

Как видите, причин для возникновения скачков напряжения довольно много. Какой ущерб могут нанести резкие отклонения напряжения от нормального показателя в 220 В?

Как уберечься

В быту используются два типа устройств для защиты электроприборов.

Реле контроля напряжения

Недорогое, компактное устройство. Оно не устраняет колебаний напряжения, а работает как предохранитель, автоматически отключая приборы при перепадах напряжения. Такие реле полностью обесточивают проводку и возобновляют подачу электричества при стабилизации напряжения (проверка напряжения происходит автоматически раз в несколько секунд). Подбираются в зависимости от мощности защищаемых приборов.

Выбирать реле напряжения необходимо с 20 – 30% запасом по мощности. То есть, если автомат на счетчике рассчитан на 25 А, рекомендуется установить реле напряжения на 32 А или 40 А.

В зависимости от типа используемой электросети реле бывают одно-, двух- и трехфазные.

По способу установки бывают:

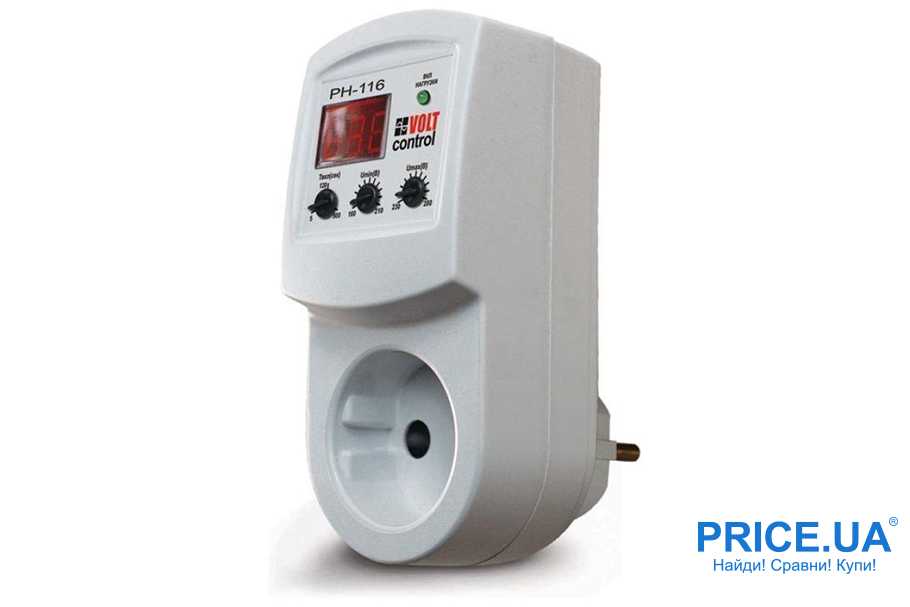

Розеточные. Устанавливается непосредственно в розетку и зачастую используется для защиты одного прибора. Разновидностью являются реле-удлинители с несколькими розетками.

Цена – от 300 грн.

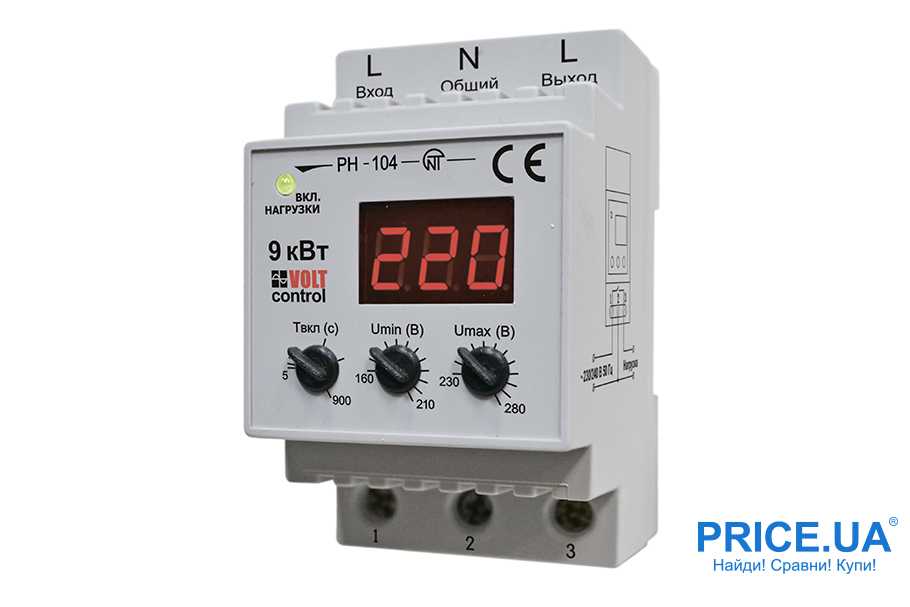

Щитковые. Предназначены для установки в распределительном шкафу на DIN-рейки. Такие реле могут защитить не только несколько приборов, но и весь дом или квартиру.

Цена – от 335 грн.

Для удобства эксплуатации и надежности защиты реле контроля напряжения могут оснащаться дополнительными функциями:

  • дисплей – наглядно отображает параметры напряжения;
  • регуляторы верхнего и нижнего предела напряжения – позволяют настроить реле под конкретный прибор;
  • таймер – можно задать время включения прибора после его принудительного отключения реле, позволит сохранить настройки (стиральная машина, кондиционер) или исключит частое включение/выключение приборов с компрессорами (холодильник, морозильная камера, кондиционер).

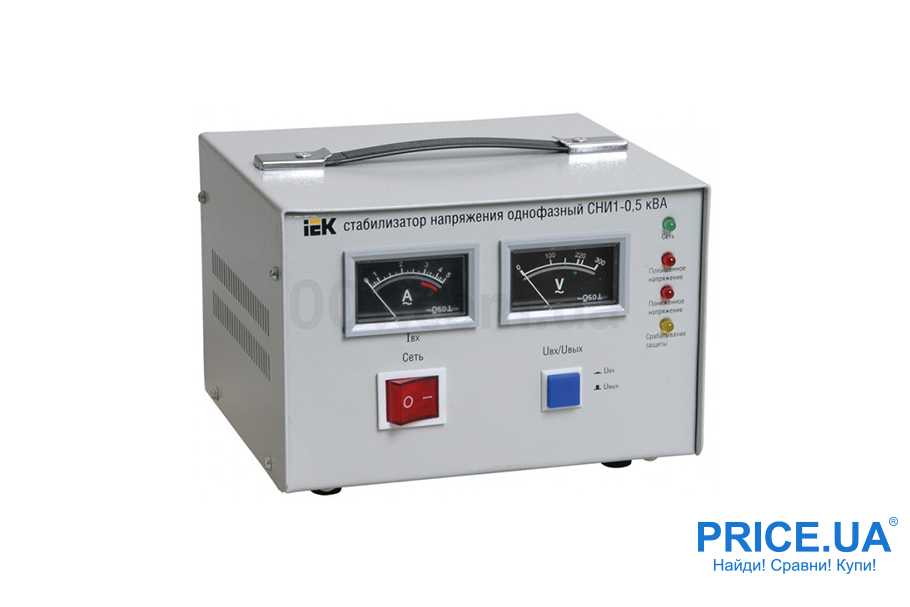

Стабилизаторы напряжения

Они стоят стоят дороже, чем реле, и занимают больше места. А также греются, поэтому требуют дополнительного пространства для охлаждения. При этом в отличие от реле стабилизатор нормализует напряжение до 220 В, а при критическом еще и отключит подачу электричества. После стабилизации напряжения устройство возобновит подачу тока.

Бытовые стабилизаторы делятся на две категории:

  • сетевые – рассчитаны на одно или несколько отдельных устройств и подключаются к обычной розетке;
  • магистральные – используются для питания всех энергопотребляющих устройств в помещении (в том числе могут подключаться осветительные приборы). Они подключаются непосредственно к электромагистрали и имеют мощность 4 кВт и выше.

При покупке стабилизатора нужно учитывать суммарную нагрузку от подключенной к нему техники. Для правильного подсчета необходимо учитывать полную мощность электроприборов (активную и реактивную), которая исчисляется в ватт-амперах (ВА) и указывается в инструкции к технике.

В сетях с номинальным напряжением 220 В  применяется однофазный стабилизатор. В сетях 380 В – один трехфазный или три однофазных.

Эти устройства надежно защищают технику, сглаживают перепады, при этом электроприборы продолжают работать даже при напряжении в сети 180-250 В (в зависимости от модели).

Основная масса стабилизаторов – напольные, хотя есть и модели, которые можно крепить на стены.

Что делать потребителю энергии?

Наиболее простой способ защиты от скачков напряжения – отключение приборов в критической ситуации. Такие устройства базируются на реле контроля напряжения типа РН и электронных схемах управления. При чрезмерном перепаде в сети бытовая техника отключается, а при возврате в стабильное состояние – автоматически включается снова.

Такие устройства монтируются непосредственно на входе в электроприбор. С их помощью, чаще всего, защищаются аппараты длительной работы (холодильники, стиральные машины и т.п.). При частых и длительных колебаниях в сети необходимо позаботиться о непрерывном поддержании ее параметров в пределах нормы. Для этих целей используются специальные устройства – стабилизаторы напряжения.

Если колебание происходит в пределах рабочего диапазона, то аппарат постоянно удерживает напряжение на номинальном значении (220 В) с отклонением не более 1-2%. При скачках сверх допустимых значений прибор отключается и включается вновь при возврате в рабочие пределы. Современные стабилизаторы имеют рабочий диапазон порядка 160-250 В.

Если перепады напряжения вызваны внутриквартирными причинами (например, плохое качество проводки), то для исправления ситуации надо вызвать профессионального электрика. Он найдет причины и устранит неисправности. Другое дело, когда наблюдаются сетевые нарушения, и поступает на вход квартиры напряжение, не отвечающее требованиям ГОСТ. Если такие случаи фиксируются часто, то следует воспользоваться своим правом потребителя услуги.

Куда жаловаться?

С претензией на качество электроснабжения можно обратиться в:

  • управляющую компанию;
  • территориальную электросетевую компанию;
  • департамент ЖКХ муниципалитета;
  • Жилинспекцию;
  • Роспотребнадзор.

Пожаловаться можно путем личного посещения организации, письмом по почте или через электронную почту. Порядок действия:

  1. подача заявки в организацию, обслуживающую дом, и вызов электрика;
  2. составление электриком акта об отклонениях от нормы;
  3. подача заявления с приложением акта в управляющую компанию с просьбой исправить ситуацию;
  4. при отказе – направление жалобы (претензии) в контролирующий орган.

Как составить жалобу?

При отказе от устранения нарушений жилец имеет право подать жалобу в любой из вышеуказанных органов. Основой для ее оформления являются Закон «О защите прав потребителей», Постановление Правительства РФ от 06.05.2011 №354 и ГОСТ 32144-2013, устанавливающий нормы качества электроэнергии. Жалоба подается в письменной форме в свободном стиле. Обязательными являются некоторые пункты:

  1. Наименование организации и ФИО лица, которому пишется претензия.
  2. ФИО, паспортные данные и адрес лица, подающего жалобу.
  3. Причины обращения и претензии со ссылками на законодательство РФ.
  4. В конце необходимо описать ваши требования.
  5. Поставить дату и подпись.

Важно четко указать выявленные нарушения. Обоснованными можно считать такие претензии:

Обоснованными можно считать такие претензии:

  • чрезмерно низкое или высокое значение напряжения;
  • длительные периоды нестабильного напряжения и полная его потеря;
  • отклонение частоты сигнала от нормы;
  • появление импульсного напряжения.

Потребитель имеет право выставить такие требования:

  1. Снижение тарифа на 0,15% за каждый час поставки электроэнергии, несоответствующего качества (Постановление №354).
  2. Компенсация убытков при выходе из строя бытовой техники, по причине резкого скачка напряжения.

К жалобе прикладывается акт нарушений, акт или справка с ремонтной мастерской о выходе техники из строя.

жалобы на низкое напряжение в электросетиСкачать образец жалобы на низкое напряжение в электросетиМы не рекомендуем самостоятельно оформлять документы. Экономьте время – обращайтесь к нашим юристам по телефонам:

В какие сроки на нее должны отреагировать?

Организация, отвечающая за электроснабжение дома, обязана отреагировать на претензию в течение 3 дней ПП 354, если жалоба подана в госорганизацию, то срок до 30 дней, ФЗ-59 ст. 12. Для уточнения причин и оценки ущерба она имеет право направить специальную комиссию, а также привлекать независимых экспертов. Соответствующий акт оценки состояния направляется заявителю.

Стабилизатор напряжения

Если напряжение «скачет» постоянно и необходима защита от этого, устанавливают стабилизатор напряжения. Это уникальное устройство, которое при любом напряжении, повышенном или пониженном, выравнивают его – подают на выходе нормализованные параметры. Аппарат незаменим в случае, если скачки в вашей сети – обычное и постоянное явление: без него в таком случае все приборы быстро выйдут из строя.

Есть несколько видов стабилизаторов напряжения:

  • Релейные.
  • Электромеханические.
  • Электронные.
  • Электронные двойного преобразования.

Релейные – с небольшой мощностью, предназначены для защиты бытовой аппаратуры.

Электромеханические имеют примерно такое же устройство, но эти приборы мощнее и дороже. Электронные имеют высокую мощность и точность, характеризуются быстродействием и служат долго и надежно. Наибольшую защиту линии могут гарантировать электронные стабилизаторы двойного преобразования. Стабилизаторы могут быть:

  • Переносными и стационарными.
  • Однофазными (для своего дома) и трехфазными (для крупных объектов).

Больше о стабилизаторах напряжения – в видео:

Подбор аппарата зависит от суммарной мощности всей электросети объекта, должен учитывать предельное сетевое напряжение и крайне желательно при подборе советоваться с электриками.

Молниезащита зданий, загородного дома

Одним из важнейших этапов возведения любого дома, будь то частного загородного, или многоэтажного является не что иное, как организация системы молниезащиты.
И действительно, при попадании молнии в дом, порча имущества и даже угроза жизни человека практически неизбежна.
Ведь в результате удара молнии по зданию, вокруг образовывается электромагнитное поле, вследствие чего в электрической сети
возникают сильнейшие перепады напряжения, что неизбежно ведет к порче бытовой техники.
Но, при этом стоит понимать, что и это далеко не единственная угроза – удар молнии может также повредить и электрическую проводку,
что может послужить причиной возникновения пожаров, грозящих порчей имущества жильцов, а порой и летальными исходами.

При обустройстве молниезащиты, как правило, применяются специальные конструкции в виде металлического троса или сетки, которые набрасываются на здание.
Подобная система принимает весь удар на себя и успешно отводит заряд молнии в землю.
Одним из главных достоинств подобной системы можно считать ее финансовую доступность и надежность.
Но, согласитесь, массивная конструкция из арматуры, свисающая со стен и крыши – далеко не лучшее украшение фасада дома.

Ввиду этого весьма существенного недостатка, все большее распространение сегодня завоевывает система внешней активной защиты.
Суть ее заключается в следующем: элементы конструкции ионизируют окружающий воздух, благодаря чему область действия защиты увеличивается.
Таким образом, при ударе молнии, она притягивается специальной антенной и отводиться от дома на безопасное расстояние.
Подобная система отличается долговечностью, экологичностью, надежностью и, несомненно, гораздо большей эффективностью.
Никогда не забывайте, что правильное обустройство молниезащиты здания играет отнюдь не последнюю роль при его возведении,
ведь от нее зависит не только сохранность имущества, но и жизнь, и здоровье людей.

Ограничители импульсных перенапряжений и реле контроля

Для защиты домашней электрической проводки от молниевых разрядов обычно применяют ограничители импульсных перенапряжений (разрядники).
Принцип их работы заключается в следующем: при прохождении сверх напряжения происходит мгновенное открытие варисторного модуля и сводит его в заземление.
При нормальном напряжении в сети он закрыт.
От более маленьких скачков напряжения в сети нам помогут реле контроля напряжения. Принцип работы их следующий: при прохождении в сети завышенного
или наоборот заниженного напряжения это реле производит отключение нагрузки. После того как напряжение поднялось до номинального уровня, то есть 220 вольт ±10%,
оно с выдержкой времени (до 3 минут), производит включение нагрузки.
Также для этих целей применяют стабилизаторы напряжение, достоинством их перед реле заключается в том, что они автоматически поднимают или понижают уровень
напряжения в сети и лишь при больших перепадах производят отключение нагрузки. Стабилизатор напряжения — это довольно сложный электрический прибор.
Его главным предназначением является поддержание стабильного напряжения на выходе в условиях устойчивого электрического тока, который подается на его вход.
Благодаря бытовому стабилизатору домашние электроприборы остаются в целостности и сохранности. Конструктивно, электронный прибор
состоит из электронных ключей и трансформатора и управляется с помощью микропроцессорного контролера. Минусом является их высокая стоимость.
Лишь при использовании комплексной защиты с применением разрядников и реле контроля напряжения или стабилизатора можно достичь хорошей защиты
от неприятностей, несущих с собой грозы и атмосферные осадки.
Большинство моделей стабилизаторов не защищают от грозовых разрядов. Однако есть и такие, которые обладают подобной защитой, например,
устройство производства ростовской компании Бастион — Скат 11111 на 10 кВт или же менее мощная модель для защиты отопительных котлов и холодильников —
Оптивольт 2000 на 1,5 кВт, производства Курского электроаппаратного завода.

Обеспечиваем стандартные 220 вольт

Как мы уже сказали выше, проблемы с подачей электроэнергии носят множественные причины. Но решать их «на месте» не всегда возможно: если переделать проводку в собственной квартире ещё как-то получиться, то повысить качество электрооборудования в доме или наладить работу местной электросети – нет. Поэтому проще найти универсальный ответ в виде устройств, защищающих электроприборы в доме (бытовую технику и электронику) от скачков напряжения, смены частотности тока и электромагнитных наводок.

Базовый, но достаточный в большом проценте случаев сбоев уровень защиты предоставляют сетевые фильтры и стабилизаторы напряжения.

Внешне сетевые фильтры напоминают традиционные удлинители или переходники – если речь идёт о моделях с одной розеткой. Однако, на самом деле устройство имеет куда более сложную конструкцию, чем банальный удлинитель.

Общая схема сетевого фильтра

В её основе лежит компенсационная схема, работа которой заключается в преобразовании энергии импульса в тепловую энергию. Для этого сетевой фильтр использует варисторы. Дополнительную защиту на случай больших колебаний напряжения дают встроенные плавкие предохранители – которых может быть несколько.

Также схема устройства включает в себя конденсаторы и симметричный дроссель для сглаживания помех. Шумы электролинии фильтруют встроенные индукторы. Наконец, сетевой фильтр не смог бы нормально работать без ограничителя по току, который способен полностью перекрыть энергоснабжение подключённых приборов и электронных устройств.

Эффективная работа сетевого фильтра требует, чтобы устройство было заземлено. Если сделать это невозможно – качество защиты может заметно снижаться.

Если функций сетевого фильтра, даже правильно выбранного (о чём – ниже) и заземлённого, не хватает (что бывает в случае низкого качества электросетей с частыми сбоями и длительной работой вне стандартных параметров), то пользователю стоит обратить внимание на стабилизаторы напряжения. Стабилизаторы напряжения позволяют получать на выходе стабильные 220 вольт при весьма широком диапазоне характеристик входящего тока

Как и сетевые фильтры они сглаживают скачки напряжения, убирают помехи на линии, защищают от коротких замыканий в сети и перебоев. Стабилизатор незаменим там, где есть заметное «проседание» напряжения (проблема многих частных домов, расположенных за городской чертой). Также стабилизатор более корректно, чем сетевой фильтр реагирует на скачки напряжения с его увеличением. Фактически, при росте напряжения выше значения 260-270 вольт сетевой фильтр способен лишь оплавить предохранитель, прервав подачу тока

Стабилизаторы напряжения позволяют получать на выходе стабильные 220 вольт при весьма широком диапазоне характеристик входящего тока. Как и сетевые фильтры они сглаживают скачки напряжения, убирают помехи на линии, защищают от коротких замыканий в сети и перебоев. Стабилизатор незаменим там, где есть заметное «проседание» напряжения (проблема многих частных домов, расположенных за городской чертой). Также стабилизатор более корректно, чем сетевой фильтр реагирует на скачки напряжения с его увеличением. Фактически, при росте напряжения выше значения 260-270 вольт сетевой фильтр способен лишь оплавить предохранитель, прервав подачу тока.

Общая схема стабилизатора напряжения

Принцип работы стабилизатора основан на переключении обмоток трансформатора, благодаря чему входной ток выравнивается по напряжению в сторону увеличения или снижения. Управляет переключениями обмотки полупроводниковые элементы или реле.

При выборе сетевого фильтра или стабилизатора в первую очередь необходимо обращать внимание на общую мощность устройств, которые планируется к ним подключать. Также важен параметр максимального поглощения импульса, выражаемый в джоулях

Далее идут такие характеристики, как количество розеток, длина шнура, наличие дополнительных разъёмов (USB, телефонной линии), наличие индикации и информационных дисплеев, возможность крепления фильтра на стене и так далее.
