Апв 6 провод установочный алюминиевый

Электропроводка в полу с использованием ППВ

При прокладывании медной «лапши» в деревянном полу, она должна быть помещена в гофрированную или пластиковую трубу, не занимая более 40% внутреннего пространства. Запрещается укладывать проводку сверху на поперечные балки: ее нужно размещать либо в просверленные отверстия, либо в приготовленные пропилы.

Провода ППВ помещаются в гофру и пропускаются через вырезы в балках

Если над проложенным проводом устраивается бетонная стяжка, он также обязан быть укомплектован наружным защитным кожухом. По окончании коммутации, нужно провести проверку работоспособности электропроводки под нагрузкой.

Кабель АПВ — описание, характеристики

Кабель АПВ — описание, характеристики

Кабель марки АПВ представляет собой электрический провод, который широко используется в разных сферах промышленности.

АПВ кабель расшифровка:

Опытные электрики хорошо знают о том, что АПВ кабель расшифровка показывает, какими основными техническими характеристиками обладает данное приспособление. В зависимости от некоторых особенностей технологии производства такие однотипные провода разделяются виды с различными параметрами. Приобрести АПВ у нашего пратнёра можно по этой ссылке http://baltikkabel.ru/katalog/14-provoda-ustanovochnye/34-apv/.

Характеристики кабеля АПВ зависят от материалов, из которых изготавливается диэлектрик, а также токоведущая часть изделия.

Расшифровка аббревиатуры:

Буква А – обозначение того, что основным материалом провода является достаточно дешевый алюминий с отличными токопроводящими показателями;

Буква П – указывает на то, что изделие это провод, ведь на сегодняшний день кабели производятся еще в виде шнуров. Данное обозначение свидетельствует о незначительной гибкости приспособления и о том, что оно может быть непокрыто специальным изоляционным материалом;

Буква В – свидетельствует о том, что в качестве изоляционного материала для обработки электрического кабеля такой марки используется винил (в последнее время его чаще всего называют ПВХ-пластиком). Следует отметить, что он обладает стабильными диэлектрическими свойствами, которые обычно сохраняются в течение длительного промежутка времени при правильной эксплуатации проводов.

Как правило, после буквенной аббревиатуры указывается число, обозначающее, что у провода АПВ сечение может иметь определенный номинал. У проводов АПВ вес также отличается и в некоторых случаях он указывается в маркировке.

Характеристики кабеля АПВ

Все технические характеристики проводов можно разделить на две категории: электрические и механические. Некоторые из них зависят от того, что изделия сделаны из алюминия, а на некоторые влияет вес кабеля АПВ.

К механическим свойствам относятся:

1. Алюминий является достаточно мягким материалом, который обладает повышенной гибкостью. Однако он отличается пониженной температурой плавления, а также быстро теряет свои свойства после переламывания;
2. Данный провод можно применять при широких диапазонах температур – от -50⁰С до +70⁰С. Однако его нельзя применять в цехах со специальным температурным режимом;
3. Кабель имеет разный радиус изгиба;
4. Изоляционный материал разрушается при воздействии на него разных агрессивных веществ.

Электрические свойства:

1. Электрическая сопротивляемость зависит от радиуса сечения;
2. При выборе кабеля необходимо обязательно учитывать сопротивление изоляционного материала.

Материал подготовлен по инициативе нашего партнёра и производителя КПП в Москве компании БалтикКабель в рамках программы » Сделай сам»

Классификация

Количество включений выключателя с помощью АПВ:

1. Однократные действия – после КЗ включает систему только 1 раз.
2. Многократного действия – включает систему несколько раз обычно 2.

По способу воздействия на выключатель АПВ могут быть:

1. Механические — они встраиваются в пружинный привод выключателя.
2. Электрические — воздействуют на электромагнит включения выключателя.

АПВ классифицируются по числу фаз, используемых при срабатывании. Устройства могут быть:

1. Однофазными – автоматически вводят только одну фазу при замыкании. Обычно задействованы для линий в 500 кВ и более;
2. Трёхфазными – обеспечивают срабатывание выключателя, с включением всех трёх фаз;
3. Комбинированными – могут срабатывать, благодаря возможности логического выбора схемы, нужной или нескольких фаз.

Трёхфазные устройства АПВ могут в зависимости от условий работы сети разделяться на

• простые (ТАПВ);
• несинхронные (НАПВ);
• быстродействующие (БАПВ);
• с проверкой наличия напряжения (АПВНН);
• с проверкой отсутствия напряжения (АПВОН);
• с ожиданием синхронизма (АПВОС);
• с улавливанием синхронизма (АПВУС);
• в сочетании с самосинхронизацией генераторов и синхронных компенсаторов (АПВС);
• особой разновидностью АПВ является частотное автоматическое повторное включение (ЧАПВ).

В то же время предусмотрено разделение трёхфазных устройств на следующие подвиды:

• с односторонней подачей напряжения – когда срабатывает только один высоковольтный выключатель, а питание производится из одного источника;
• с двусторонней – с возможностью включения двух коммутационных аппаратов.

Двухсторонние АПВ делятся на:

• схемы с несинхронным повторным включением – когда одновременно вводятся два выключателя без соблюдения синхронности;
• ожидание синхронного срабатывания – происходит включение последовательно, с противоположных сторон;
• улавливающие синхронизм – подбирается момент для одновременного включения, чтобы максимально сгладить возможные нежелательные эффекты;
• быстрого действия – максимально сокращающие время ожидания повторного срабатывания.

Также читайте: Что такое приведённый трансформатор

Кроме указанного разделения, предусмотрена классификация по способам срабатывания – механическим включением или электрическим сигналом. Дополнительно АПВ разделяют по числу ступеней на одно- и многоступенчатые – пытающиеся включить питание разово или многократно.

Расшифровка и конструкция провода ПВ3

И начнем наш разговор с разбора обозначения, а также конструкции провода. Это позволит в дальнейшем более правильно выбирать условия эксплуатации, а также понимать с чем связаны те или иные ограничения.

Расшифровка аббревиатуры ПВЗ

Провод с медной жилой ПВ3 используется уже очень давно и изготавливался согласно ГОСТа 6323 – 79. Но не так давно вышел новый ГОСТ Р 53768 – 2010, согласно которого старое доброе обозначение ПВ3 было заменено на ПуГВ. В связи с этим в нашей статье мы рассмотрим оба варианта обозначения данного провода.

Расшифровка названия провода ПВ3

• Начнем с устаревшего варианта. В начале обозначения любого провода может стоять буква «А». Она означает, что провод изготовлен из алюминия. Если этой буквы нет, как в нашем случае, то это обозначает, что провод изготовлен из меди.
• Аббревиатура «П» обозначает, что перед нами провод. Кроме проводов существуют еще шнуры – «Ш» и кабели – «К».
• Буква «В» обозначает тип изоляции. В нашем случае это поливинилхлорид, который еще называют винилом. Именно последнее обозначение и дало обозначение «В».
• Цифра три в конце, ни что иное, как класс гибкости провода. Всего существует 6 классов гибкости и чем выше цифра, тем более гибким он является. Тройка говорит о том, что провод хорошо гнется.

Расшифровка названия провода ПуГВ

Теперь давайте разберем обозначение данного провода согласно ГОСТ Р 53768 – 2010:

Первой аббревиатурой идет «Пу». Она говорит нам о том, что перед нами провод установочный.

Номинальные сечения различных типов проводов

Последующие символы могут обозначать исполнение провода по пожарной опасности – «НГ». В частности, там может содержаться информация о категории по пожарной безопасности и о материалах, выделяемых при горении. Но в данный вопрос мы не будем сильно погружаться, так как это обозначение едино для всех типов проводов.

Конструкция провода ПВ3

Теперь давайте рассмотрим конструкцию провода. Чтобы не быть голословными, в качестве примера возьмем ПВ3 1х6 провод, который достаточно распространен.

Токоведущая жила выполненная из нескольких скрученных проволок

Провод данной марки является одножильным, то есть он имеет одну токоведущую часть. Она собрана из нескольких проволок скрученных между собой, что позволяет проводу относиться к третьему классу по гибкости.

Класс гибкости проводов

Каждый класс по гибкости имеет свои нормативы. Например, провод первого класса с сечением в 6 мм2 вполне может быть выполнен единой проволокой. А вот для третьего класса таких проволок должно быть не менее семи. Причем четко оговаривается и их максимальный диаметр, который в нашем случае не может превышать 0,65 мм

Если бы у нас был провод четвертого класса гибкости, то максимальный диаметр каждой отдельной проволоки бы составил 0,53 мм.

Типоразмеры провода ПВ3

Также важно отметить и сечение провода ПВ3 который допускает инструкция – это от 0,5 до 500 мм2. Но на практике данный провод обычно выпускается в пределах от 0,5 до 95 мм2.

Толщина изоляции у проводов различных сечений

Кроме токоведущей жилы у нас имеется изоляция

Здесь для нас определяющим является ее толщина. Поэтому она так же строго нормируется. Так, в нашем случае она должна быть не меньше чем 0,8 мм
При этом, понятное дело, для больших сечений увеличивается и толщина изоляции.

Цветовой ряд проводов ПВ3

Последним вопросом, на который часто забывают обращать внимание, является окраска провода. Она может иметь большое разнообразие цветов
Причем не только одноцветную, но и многоцветную. Кстати, чтобы получить сертификат на провод заземления ПВ3, необходимо, чтобы провод имел желто-зеленую окраску.

Производители кабеля марки КГ

Широкая область применения кабеля КГ в промышленном производстве приводит к повышенному спросу на изделие. Различные модификации электропроводника выпускаются многими российскими заводами.

ООО «КамКабель»

Одно из крупнейших предприятий в России по производству кабельно-проводниковой продукции. Широкая номенклатура изделий включает более 38 000 размеров, выпускаемых согласно российским ТУ, ГОСТам и зарубежным стандартам. Завод производит силовые, высокотемпературные, обмоточные электрокабели в резиновой, ПВХ, бумажно-проточной изоляции. Предприятие выпускает 1–4 жильные кабели КГ на номинальное напряжение 380В, 660В, с модификацией КГ-ХЛ – 1–3 жильные проводники. Все изделия имеют фирменную маркировку.

ОАО «РыбинскКабель»

Рыбинский кабельный завод – один из старейших производителей кабельной продукции, входит в десятку крупнейших производств в России и странах СНГ. Выпускает силовые, бытовые, контрольные кабели. Недавно открылось серийное производство проводов с низкой токсичностью при горении. Завод выпускает кабель КГ – 150 марко-размеров, КГ-ХЛ – 123 марко-размера.

ГК «Севкабель»

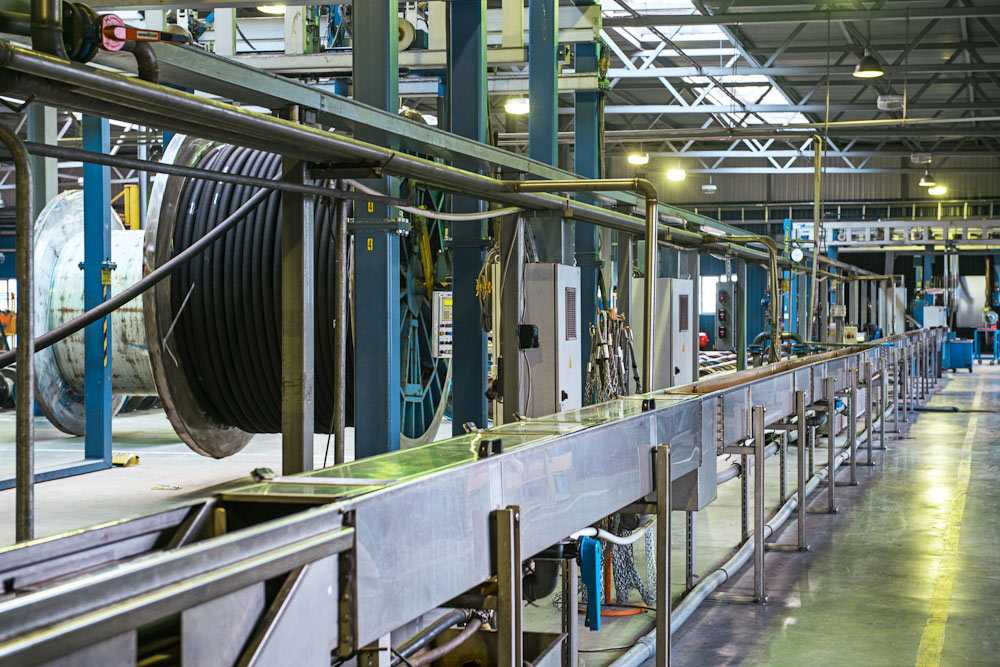

Предприятие в Санкт-Петербурге – первое кабельный завод в России, имеет производственную площадку и собственный НИИ, разрабатывающий новейшие технологии и материалы. Выпускает следующую сертифицированную продукцию: силовые, контрольные, установочные проводники, является лидером производства кабелей для судостроения. Завод выпускает кабель КГ-Т на напряжение 660 В, с числом жил 1–5, сечением 0,75–16 мм2, КГ-ХЛ – с числом жил 1–5, сечением 2,5–150 мм.

Завод «Севкабель».

Дополнительная информация! Электрокабель КГ и его модификации выпускаются на предприятиях: ООО «Калужский кабельный завод», ООО «Томсккабель», ООО «НПЦ Гальва» г. Магнитогорск.

Высокая стоимость кабеля КГ окупается его высокими технико-эксплуатационными характеристиками. Профессионалы отдают предпочтение проводнику по причине повышенной гибкости, возможности работы в экстремальных условиях, при высоких и низких температурах, и в помещениях с повышенной влажностью.

Расшифровка маркировки

Чтобы лучше разобраться в назначении и особенностях ПуГВ, для начала следует расшифровать маркировку провода, в которую заложены основные характеристики и описание изделия.

1. Начинается аббревиатура с «П», но поскольку следующая буква «у» является строчной, то она приписывается к первой заглавной. Расшифровываем и получаем словосочетание «провод установочный». Несколько лет назад все силовые проводники делились на две категории – монтажные и установочные. К числу первых относились более жесткие, вторых – гибкие кабели. Это основные отличия, но было несколько и других. В наши дни любая проводка называется установочной.
2. Чтобы указать на повышенную гибкость кабеля, в аббревиатуры принято добавлять букву «Г». Она имеется в маркировке провода ПуГВ. При отсутствии данного символа кабель считается жестким. Если вдаваться в подробности, то буква «Г» появляется в аббревиатуре любого провода, который в соответствии с ГОСТ относится к пятому классу гибкости.
3. Заканчивается аббревиатура буквой «В». Здесь говорится об изоляции жил, и в кабеле ПуГВ она производится из винила (поливинилхлорида, сокращенно – ПВХ). Если в названии появляется вторая буква «В», то изделие имеет внешнюю оболочку из аналогичного материала. В нашем случае ее нет, поэтому оболочка отсутствует.
4. В конце аббревиатуры может появляться символ, указывающий на степень пожарной безопасности изделия. Если таковой отсутствует, то кабель относится к категории электротехнических элементов, не поддерживающих распространения огня при условии одиночной укладки. Строчные буквы «нг» говорят о том, что провод не поддерживает горение даже в случае групповой прокладки.

В изделия с приставкой «нг» в соответствии с ГОСТ могут появляться дополнительные обозначения в виде LSLTx – минимальное выделение пыли и вредных газов в процессе горения.

Из латинских обозначений выделим HF – отсутствие любых коррозийно-активных газов в процессе горения вещества. Более полная аббревиатура HFLTx указывает на то, что кабель при воздействии огня выделяет минимальное количество пыли, вредных газов и веществ, активных к коррозии.

В конце аббревиатуры появляется числовое значение. В большинстве случаев обходятся числом от 0,5 до 250, которое указывает на площадь сечения токоведущей жилы. Изредка появляются символы вида 1×1 – первая цифра используется для подсчета количества жил, вторая – сечения проводника.

Технические параметры изделия

Основными техническими параметрами, которыми можно описать провод, будут постоянное сопротивление на 1 км изделия и сопротивление внешней изоляции при температуре 15 градусов.

Температурный режим для нормального функционирования составляет от -50 до 70 градусов. При критической температуре в 170-200 градусов необходимо отключить питание провода, чтобы не случилось короткое замыкание.

Проводимость тока зависит от того, какое сечение кабеля было выбрано.

Важно! Если сечение кабеля слишком мало для определенной сети, то провод начнет нагреваться, в результате чего может произойти пожар или короткое замыкание. Из-за слишком тесного расположения проводов, значительно уменьшается предел разрешенной мощности и допустимые нагрузки тока

Из-за слишком тесного расположения проводов, значительно уменьшается предел разрешенной мощности и допустимые нагрузки тока.

Таким образом, перед покупкой провода необходимо подсчитать количество мощности, которую будут потреблять электрические приборы, установленные на текущем участке цепи. Электрическая прочность изделия зависит от материала изготовления и толщины изоляционного слоя. При сечении не более 1 мм она составляет 0,6 мм, от 1,5 до 4,0 – 0,7 мм.

Вам это будет интересно Таблица сечения проводов и нагрузки

Остальные технические характеристики можно найти в спецификации товара.

Конструкция кабеля

Сфера применения кабеля ППВ

Такое изделие часто используют для прокладки электропроводки и силовых установок. Подходит для применения в щитках с постоянным напряжением 380 Вт и частотой до 350 Гц. Если переменный ток, то провод применяется при напряжении до 1000 Вт.

Сфера применения зависит от того, из чего изготовлен внешний слой кабеля. Провод можно использовать для постоянной и негибкой прокладки. Желательно прокладывать кабель ППВ в гофрах и кабель-каналах. Сфера применения достаточно широкая, даже в промышленности или атомных станциях. Основные места, где используется кабель ППВ:

• Проводка снаружи помещения;
• Жилые и офисные здания;
• Промышленные предприятия.

Для станков, аппаратов, устройств освещения, электроустановок применяется такой же провод.

Маркировка кабеля

Основные преимущества использования кабель ППВ для прокладки проводки:

• Если провод расположить внутри бетонной стены и замаскировать под слоем отделочного материала, то он будет иметь высокую пожарную безопасность. Это объясняется тем, что внутри стены не циркулирует воздух и поэтому горение не распространится;
• Кабель имеет защиту от прикосновения и неосторожных механических воздействий. Скрытая прокладка позволяет повысить срок службы провода, потому что исключается воздействие отрицательных источников окружающей среды;
• При скрытой прокладке кабель не будет портить внешний вид помещения.

Но у такого изделия есть свои минусы:

Если при скрытой прокладке провода допущена ошибка, то придется вскрывать всю стену, чтобы до него добраться. В итоге, придется заново ремонтировать стену, а это не дешево;

Трехжильный ППВ

• Наращивание кабелей способом скрутки приводит к повышению сопротивления, образованию искр, особенно если к сети подключена мощная техника. Из-за этого кабель сильно перегревается, что может привести к возгоранию;
• Проблемы, появляющиеся в процессе поиска кабелей или при монтаже старой проводки. Необходимо ломать всю стену, чтобы найти провод.

Устройство АПВ-2

Устройство автоматического повторного включения АПВ-2 (блок АПВ) предназначено для одно- или двукратного повторного включения высоковольтного выключателя в схемах релейной защиты и противоаварийной автоматики. Имеет раздельные регулировки выдержки времени первого и второго АПВ, светодиодную индикацию срабатывания и наличия оперативного питания.

Позволяет без существенных затрат организовать или добавить в существующую схему релейной защиты функцию АПВ при модернизации присоединения. Имеет небольшие габариты и вес (как у РТ-40, РС-40), удобно монтируется на панели РЗА.

При установленной перемычке между клеммами 9, 10 устройства работают, как однократные АПВ, без перемычки — как двукратные АПВ. Вид климатического исполнения — УХЛ, категория размещения 4 по ГОСТ 15150.

Технические характеристики устройства АПВ-2

Устройство рассчитано для работы при температуре окружающей среды от-40 °С до +50 °С.

Питание устройства осуществляется от сети постоянного или переменного тока напряжением 220 В. Под заказ возможно изготовление на другой номинал питания.

Удовлетворяет требованиям ГОСТ 3698-32.

Время подготовки АПВ — 70…90 с.

Выдержка времени первого крата регулируется от 0,5 до 8 с, с шагом в 0,1 с.

Отсчет выдержки времени второго включения начинается после выполнения первого включения.

Если в течение (4-5) с после первого включения АПВ высоковольтный выключатель не был снова отключен, устройство автоматически сбрасывает сигнал ГОТОВ.

АПВ и начинает с нуля новый отсчет готовности.

Выдержка времени второго крата регулируется от 5 до 80 с, с шагом 5 с.

Время удержания выходного контакта устройства в замкнутом состоянии находится в пределах:

• (0,2-0,4) с — для режима двукратного АПВ;
• (0,4-0,6) с — для режима однократного АПВ.

Потребляемая мощность устройства АПВ-2 при оперативном напряжении питания, равном 220 В — не более 2,5 ВА.

Выходные цепи устройства способны коммутировать электрическую нагрузку при токе до ЗА и напряжении от 24 до 250 В мощностью:

• 60 Вт в цепи постоянного тока с постоянной времени не более 0,005 с;
• 700 ВА в цепи переменного тока с коэффициентом мощности не менее 0,5.

Габаритные размеры устройства АПВ-2, мм: 70x140x136

Масса, кг, не более: 1.

Габаритные размеры устройства АПВ-2 приведены на рисунке 1, схема подключения — на рисунке 2.

Рисунок 1 — Габаритные и установочные размеры устройства АПВ-2

Рисунок 2 — Схема подключения устройства АПВ-2

В чем разница между кабелем и проводом?

Основное отличие кабеля от провода — это его назначение. Кабеля случат для передачи электрического тока на большие расстояния между домами, городами или прокладки внутри здания. Имеют для этого дополнительные защитные слои. Провод же как правило нужен для внутреннего монтажа внутри помещения или внутреннего монтажа в электрических шкафах.

Изоляция

Так как кабель может прокладываться в разных, в том числе агрессивных средах, то изоляция кабеля должна быть рассчитана на это. Для прочности дополнительно добавляют броню — металлическую оплётку, каждую жила кроме изоляции, может быть покрыта дополнительной плёнкой, а пространство между жилами заполнено абсорбентом (тальком) — для впитывания влаги и ухудшения горения.

Проводу же всего этого не требуется, он имеет один слой ПВХ изоляции.

Маркировка

Все электротехнические изделия снабжаются маркировкой, которая подробно описывает их характеристики и предназначение. Надписи на кабелях и проводах имеют свои различия.

Маркировка проводов расшифровывается так:

1. Наличие буквы «А» на первом месте говорит о том, что проводник алюминиевый. Если первая не «А» — медный.
2. Литера «П» указывает на наличие 1 провода, «ПП» — 2 или 3 плоских жил.
3. Следующая буква рассказывает о материале изоляции жил: «П» — полиэтилен, «Р» — резина, «В» — поливинилхлорид, «Л» — оплетка из хлопчатобумажной пряжи.
4. Если после обозначения оболочки следует «Н», это указывает на дополнительный защитный слой из негорючего найрита, «В» — из ПВХ.
5. Если в проводе присутствует гибкая токоведущая сердцевина, ее обозначают литерой «Г».
6. Многожильные изделия с противогнилостным покрытием маркируют «ТО».
7. Цифры в коде указывают на тип полиэтилена и сечение проводника.

При маркировке кабелей ГОСТ установил такой порядок:

1. Материал жилы («А» — алюминий, отсутствие буквы — медь).
2. Тип («К» — контрольный, «КГ» — гибкий).
3. Изоляция («П» — полиэтилен, «В» — поливинилхлорид», «Р» — резина, «НГ» — негорючая, «Ф» — фторопластовая).
4. Бронь или внешняя оболочка («А» — алюминиевая», «С» — свинцовая, «П» — полиэтилен, «В» — поливинилхлорид», «Р» — резина, «О» — покрытие всех фаз, «Пв» — полиэтилен вулканизированный).
5. Защитный слой («Б» — броня с антикоррозийным покрытием, «Бн» — негорючая броня, «2г» — двойная полимерная лента, «Шв» — поливинилхлоридный шланг, «Шп» — полиэтиленовый шланг, «Шпс» — шланг из самозатухающего полиэтилена).

Кроме этих обозначений, существует много других, которые указывают на специальные характеристики. Например, литера «Э» в начале кода указывает на то, что кабель электрический. Эта же буква в середине говорит о наличии экрана.

Сразу после буквенного обозначения следует цифровое, в котором первое число сообщает о количестве жил, второе — их сечении.

На кабелях обязательно указывается индекс напряжения — «W». Число за ним расшифровывается так: 1 — до 2 кВ, 2 — до 35 кВ, 3 — более 35 кВ.

Условия применения

Провода используются только для распределения внутри электрических устройств. В остальных случаях применяется кабель. Это продиктовано спецификой оборудования, необходимостью использования большого количества жил. Кроме того, они имеют повышенную защиту от повреждений.

Срок службы

Срок эксплуатации кабеля может достигать 30 лет и более ввиду наличия двойной защиты в виде изоляции и брони. Провод способен прослужить примерно в 2 раза меньше.

Напряжение питания

В зависимости от сферы применения и по ПУЭ бывает важно, какой токопроводящей силой обладает кабель или провод. Первый вид оснащен как минимум двойной защитой и повышенной стойкостью материала изоляции

Он может использоваться для высокого напряжения, достигающий сотен киловольт.

Провода же используют для напряжения до 1 кВ. По этой причине все производственные и высотные линии собирают исключительно из кабелей, а применение провода реализуется для сборки электроприборов.
