Правила соединения проводов
При работе с электричеством мелочей не бывает. Потому соединение проводов в люстре делаем по всем правилам. При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.
Соединить провода от люстры и выключателя нужно в клеммной коробке
Такая скрутка рано или поздно окислится и начнет греться. Очень желательно такие соединения пропаять. Если вы умеете обращаться с паяльником и оловом, обязательно это сделайте. Так будет гарантирован нормальный контакт и греться соединение не будет.
Теперь о том, как соединять провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки недопустимы. Необходимо использовать клеммные коробки. Большинство современных люстр укомплектованы ими. Если нет — купите в любом строительном магазине или торгующем осветительными приборами.
При использовании такой клеммной коробки возникает проблема: скрутка из большого числа проводов в отверстие просто не лезет. Выход: к соединению припаять проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм2). Это соединение хорошо заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длинный не нужен — см 10 более чем достаточно).
Вставив в клеммник все провода от люстры и затянув винты, всю конструкцию поднимают под потолок. Там ее предварительно крепят, после чего в клеммник в нужном порядке подключают провода
При этом важно один напротив другого установить «ноли». Фазы к фазам подсоединяются в произвольном порядке
Как разделяют провода на люстре, как присоединяют проводник и люстру к клеммнику — все это есть в видео.
Соединение с использованием электрической распредкоробки
К работам приступают после того, как силовой подающий кабель будет обесточен. Только это будет гарантией, что мастер не пострадает от поражения током, если прикоснется к оголенному проводу или незаизолированному контакту
При этом важно определить «фазу»
Индикатор или тестер укажет в какой из жил есть напряжение. Его и следует отсоединить на входе в помещение (дом, квартиру, офис, цех). Судя по схеме, выключатель располагается между вводом и лампой. Причем подключение выполняется таким образом, чтобы в положении «Выключено» обеспечивался разрыв токоподающего провода, тогда как «нулевая жила» остается целостной. Диод на индикаторе загорится, если коснуться его металлическим жалом.
Функциональное значение распределительной коробки заключается в распределении тока между розеточной группой, освещением, другими смежными помещениями. Одним из ответвлений является ввод силовых электрокабелей, протянутых от щитовой, электросчетчика с «пробками» или «автоматами». В большинстве случаев за это отвечает застройщик, а жильцы, выполняя ремонт, самостоятельно вправе только менять проводку, укладывать новые ветви, менять схему подключения ламп и розеток.
Подготовка: прозвонка и определение фаз на потолке
Тем, кто хоть немного значком с электросетями это не понадобится, остальным будет полезно. Человеку, не имеющему постоянно дела с электричеством ориентироваться бывает сложно. Чтобы не путаться, расскажем все по порядку: как найти в проводах на потолке фазу (или фазы) и ноль, что делать с заземлением. А потом, как целую кучу проводов на люстре, соединить с теми, что торчат наверху. В результате подключение люстры своими руками будет для вас простой задачей.
Провод заземления
Если проводка уже сделана, на потолке торчат два, три или четыре провода. Один из них — точно «ноль», остальные — фаза, еще может быть заземление.
Провод заземления есть в домах новой постройки или недавно отреставрированных
Провод заземления есть далеко не всегда, только в домах новой постройки или после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на вашей люстре его нет, оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.
Ищем фазы и ноль
С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.
Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). При работе перевести клавишу выключателя в положение «включено» (входной автомат на щитке тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.
Прозвонка проводов на потолке темтером
Как прозвонить и определить провода тестером показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы — обозначаются L. Если все провода одного цвета как-то обозначьте их: краской, цветным маркером, куском липкой ленты. Фазы — одним цветом, ноль — другим.
Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.
Использование индикаторной отвертки для поиска фазы
Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.
О правилах и способах соединения проводов в распределительной коробке читайте тут.
Как правильно соединить провода
При группировке нескольких шнуров в единую группу обычного скручивания и надевания колпачка защиты будет недостаточно. Скрутка подобного рода со временем окислится, что приведет к нагреванию.
Лучшим вариантом станет спаивание соединения паяльником и оловом. При таком соединении контакт будет хорошим и нагревания не случится.
А вот к соединению проводов прибора с потолочными проводниками стоит подойти более аккуратно. Никакие скручивания здесь невозможны.
Воспользоваться следует клеммными специальными коробками, которые либо идут в виде комплектующих элементов в комплекте с прибором, либо приобретаются отдельно.
Затем все кабели потолочной плиты в нужной последовательности группируются со шнурами в клеммнике. Подробнее ознакомиться с подобным алгоритмом соединения возможно на фото как подключить люстру.
Ознакомившись с подробной инструкцией по подключению потолочной люстры к разному виду выключателей, провести подобные электроработы не составит труда.
Сборка светильника
Собирать основной корпус осветительного прибора необходимо «по памяти» или руководствуясь инструкцией, прилагаемой производителем к светильнику.
Лампочки и плафоны требуется устанавливать только после того, как будет выполнен монтаж осветительного прибора и его подключение к питанию от электрической сети.
Перед тем, как осуществить сборку, обязательно производится проверка всех проводов внутри устанавливаемого светильника.

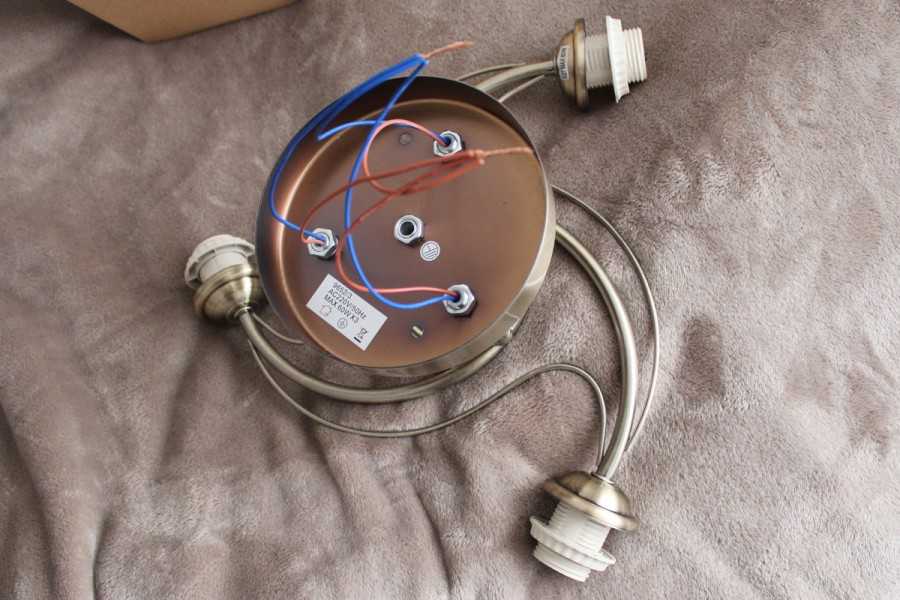

На каждый патрон должна приходиться пара проводов. Соответственно, на подключение стандартной трёх рожковой люстры используется шесть проводов. Идущие от центральных контактов электрические провода, как правило, имеют одинаковый цвет и необходимы для фазы включения. Нулевые провода, отходящие от боковых контактов, скручиваются вместе и подключаются напрямую.
Работы с электрической проводкой выполняются только при полностью отключенном напряжении.
На заключительном этапе осуществляется окончательная сборка элементов осветительного потолочного прибора, закрепляются и потягиваются все гайки, устанавливаются лампы и производится проверка правильности выполненных работ по замене патрона.
Определение назначения проводов в люстре
Самое простое – это воспользоваться электрической схемой, которую можно найти в паспорте на осветительный прибор. Там обычно бывает указано назначение всех проводов и порядок их подключения. По принятым стандартам цветовая маркировка проводов должна быть выполнена так:
- Белый или коричневый провод – фаза;
- Синий провод – ноль;
- Желто-зеленый провод – защитный заземляющий.
Если документация на люстру отсутствует, и цветовая маркировка проводов не указывает однозначно на их принадлежность, необходимо определить их назначение с помощью мультиметра.
- Для этого мультиметр необходимо установить в режим прозвонки и кратковременно закоротить щупы. При этом раздастся звуковой сигнал, свидетельствующий о том, что предел измерений выбран правильно, а прибор исправен.
Мультиметр для прозвонки проводов
- Выкручивают из люстры лампочки. В патронах визуально определяют два контакта: фазный, пружинящий – он находится в центре, и нулевой, расположенный сбоку и при вкручивании лампы соприкасающийся с цоколем.
Выкручиваем из люстры патрон
- Находят нулевой провод. Один щуп мультиметра ставят на боковой контакт любого из патронов, а вторым поочередно прикасаются к зачищенным проводам, выходящим из люстры. При касании одного из проводов раздастся звуковой сигнал – этот провод и есть нулевой. Его нужно отметить маркером или любым другим способом.
Технология определения нулевого провода с помощью мультиметра
- Находят фазный провод. Для этого ставят щуп мультиметра на средний контакт любого патрона, а вторым прикасаются к двум оставшимся проводам. С помощью звукового сигнала определяют фазный провод, отмечают его или запоминают.
- Определяют количество контуров. Для этого один щуп мультиметра закрепляют на найденном фазном проводе, а другим поочередно прикасаются к среднему фазному контакту всех патронов. У одноконтурной люстры сигнал будет раздаваться при прикосновении к любому из патронов. Если часть патронов к контуру не подключена, проверяют наличие второго контура, прикасаясь щупами к средним контактам этих патронов и третьему проводу. Сигнал подтвердит, что люстра двухконтурная, а второй провод – также фазный.
- Если люстра имеет один контур, то назначение третьего провода – заземление. Проверить это можно так: прикоснуться одним щупом к металлическим деталям корпуса люстры, а другим – к третьему проводу. Должен также прозвучать сигнал.
