Обзор схем для управления люстрой по двум проводам

Как происходит крепление к потолку: монтаж

Во время монтажа пользуются такими инструментами:

1. Клеммники.
2. Пассатижи.
3. Строительный нож.
4. Отвёртка.
5. Кабель с достаточной длиной.
6. Распределительные коробы.
7. Дрель.

Установка ЛЕД ламп: схема включения

Любое количество встроенных светильников с лампами предполагает применение негорючего кабеля ВВГ нг 2*1,5. Допустим вариант 3*1,5. Проводка с заземлением требует применения трёхжильного провода.

При использовании схем важно запомнить, что за чем идёт

Необходимый инструмент для включения в сеть

Распределительные коробки, провода и гофра – основные приспособления, которые применяются во время монтажа в таких ситуациях. Расположение и конфигурацию каждого светильника продумывают ещё на этапе проектирования.

Выбор провода

Стандартно рекомендуют для всех отрезков выбирать исключительно медную продукцию. Лучше пропаять и изолировать изделия, если на них встречаются скрутки первоначально

К каждому из светильников важно подвести отдельный гибкий провод. Медные гильзы или специальный «клеммник» помогают соединить элементы вместе

В последнем случае потом для изоляции используют ленту.

Разметка и прокладка кабеля

На этом этапе тоже нужно выполнить несколько действий.

Планирование общего пространства.

Потолки на нескольких уровнях предполагают выделение освещения по отдельным контурам. Для каждого из них управление организуется отдельным выключателем на 220 В. Надо заранее точно проработать монтажную схему.

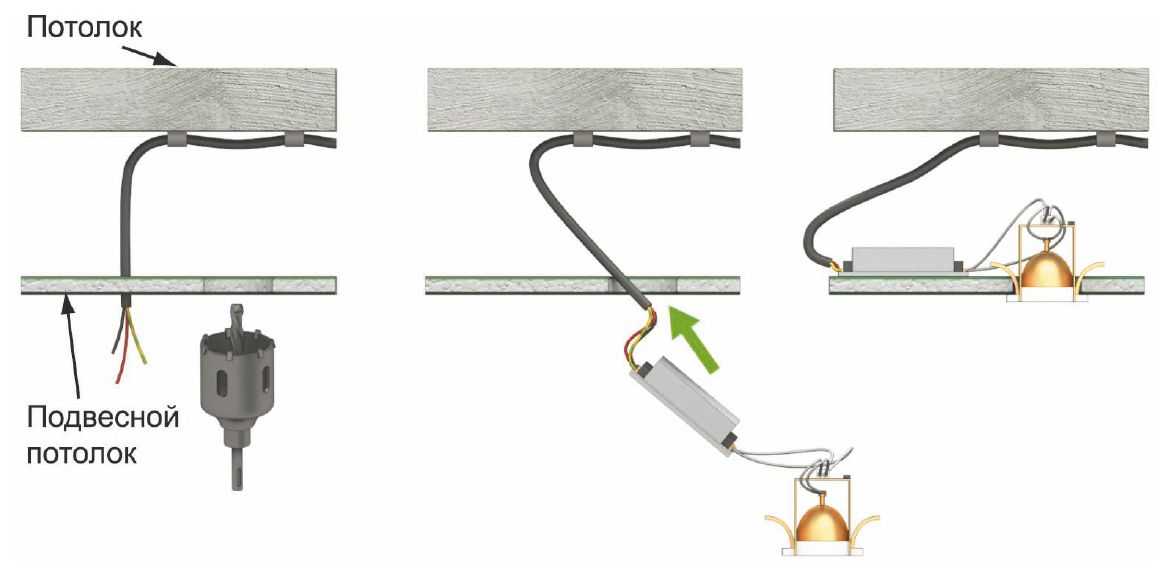

Протяжка кабелей, их закрепление.

Для крепления рекомендуют выбирать металлические профили. Конструкция увеличивает надёжность благодаря стяжкам из пластмассы. Специальные петли формируют на местах, где крепятся световые точки. Их легко зацепить, достать через отверстия на потолке. Небольшое провисание таких компонентов вполне допустимо.

После монтажа потолочной поверхности схема крепления должна приобретать окончательный вид. По центру панелей лучше располагать светильники, когда речь идёт об алюминии, пластике. Дрель и специальная насадка под названием «коронка» помогут создать подходящие отверстия.

Параллельное соединение

В большинстве случаев используется параллельная схема подключения точечных светильников (ламп). Даже несмотря на то что требуется большое количество проводов. Зато напряжение на все осветительные приборы подается одинаковое, при перегорании не работает одна, все остальные — в работе. Соответственно, никаких проблем с поиском места поломки.

Схема параллельного подключения точечных светильников

Как подключить точечные светильники параллельно

Есть два способа параллельного соединения:

• Лучевой. На каждый осветительный прибор идет отдельный кабель (двух или трехжильный — зависит от того, есть у вас заземление или нет).

• Шлейфное. Пришедшая от выключателя фаза и нейтраль со щитка заходят на первый светильник. От этого светильника идет кусок кабеля на второй, и так далее. В результате к каждому светильнику, кроме последнего, оказывается подключенным по четыре куска кабеля.

Лучевая

Лучевая схема подключения более надежна — если проблемы случаются, то не горит только эта лампочка. Есть два минуса. Первый — большой расход кабеля. С ним можно смириться, так как делается проводка один раз и надолго, а надежность такой реализации высокая. Второй минус — в одной точке сходится большое количество проводов. Качественное их соединение — непростая задача, но решаемая.

Соединить большое количество проводов можно при помощи обычной клеммной колодки. В этом случае с одной стороны подается фаза, при помощи перемычек она разводится на нужное число контактов. С противоположной стороны подключаются провода, идущие к лампочкам.

Способы соединения проводов при лучевом исполнении

Практически так же можно использовать клеммники Ваго на соответствующее число контактов. Выбрать надо модель для параллельного соединения. Лучше — чтобы они были заполнены пастой, предотвращающей окисление. Этот способ хорош — легок в исполнении (зачистить провода, вставить в гнезда и все), но очень много низкокачественных подделок, а оригиналы стоят дорого (и то не факт, что вам продадут оригинал). Потому многие предпочитают пользоваться обычной клеммной колодкой. Кстати, есть они нескольких видов, но более надежными считаются карболитовые с защитным экраном (на рисунке выше они черного цвета).

И последний приемлемый способ — скрутка всех проводников с последующей сваркой (пайка тут не пойдет, так как проводов слишком много, обеспечить надежный контакт очень сложно). Минус в том, что соединение получается неразъемным. В случае чего, придется удалять сваренную часть, потому нужен «стратегический» запас проводов.

Пример исполнения лучевого подключения точечных светильников

Чтобы уменьшить расход кабеля при лучевом способе соединения, от выключателя до середины потолка тянут линию, там ее закрепляют, и от нее разводят провода к каждому светильнику. Если надо сделать две группы, ставят двухклавишный (двухпозиционный) выключатель, от каждой клавиши тянут отдельную линию, потом расключают светильники по выбранной схеме.

Шлейфное соединение

Шлейфное соединение применяют тогда, когда светильников очень много и тянуть к каждому отдельную магистраль очень уж накладно. Проблема при таком способе реализации в том, что при проблеме соединения в одном месте, все остальные тоже оказываются неработоспособны. Зато локализация повреждения проста: после нормально работающего светильника.

Фактическая реализация параллельного соединения шлейфным способом

В этом случае также можно разделить светильники на две или больше группы. В этом случае понадобиться выключатель с соответствующим количеством клавиш. Схема подключения в этом случае выглядит не очень сложно — добавиться еще одна ветка.

Как подключить точечные светильники к двойному выключателю

Собственно, схема справедлива для обоих способов реализации параллельного подключения. При необходимости можно сделать и три группы. Такие — трехпозиционные — выключатели тоже есть. Если же нужны четыре группы — придется ставить два двухпозиционных.

Как жить без люстры?

На самом деле люстры присутствуют в домах коренных жителей страны. Их обычно вешают в столовой, над обеденным столом, и в кухне, чтобы приготовление пищи было удобным.

В гостиной люстра обычно отсутствует, и на то есть весомая причина. Американцы считают, что нужды в верхнем источнике света в этой комнате совсем нет. Члены семьи смотрят в гостиной телевизор или читают книги, а для этого достаточно точечного освещения.

Жители США  чувствуют себя абсолютно комфортно, каждый вечер зажигая сотни свечей и довольствуясь слабым мерцанием. Для русского человека такой вариант мало подходит. Это, конечно, хорошо для романтической встречи с любимым человеком и создаёт особую ауру в комнате, но для вечернего времяпровождения после тяжёлого трудового дня плохо подходит.

Американцы привыкли к такому укладу жизни и не обращают на неудобство внимания. Зато в их магазинах бытовой техники лампы и светильники раскупаются, словно горячие пирожки. А выбор здесь колоссальный, на любой вкус и кошелёк.

Многие русские, переехавшие на другой континент, удивляются таким «неправильным» привычкам обустрройства квартир. Для большинства русских люстра – это не только способ освещения комнаты, но и предмет гордости. Во время ремонта подбирается самая дорогостоящая и красивая. Поэтому нам, русским, американцев в этом вопросе никогда не понять.

Контроллер, который мы ремонтируем

Теперь самое интересное – я опишу процесс ремонта контроллера Kedsum K-PC803

, фото внешнего вида которого я уже приводил в начале статьи.

Схема этого контроллера почти полностью совпадает со схемой, приведенной выше. Разница лишь в том, что в этом контроллере не 2 канала, а 3. Но принцип абсолютно тот же. Уделим немного времени, чтобы познакомиться с некоторыми внутренностями и отличиями от приведенной схемы.

Вот как выглядит контроллер для управления люстрой на 3 канала изнутри:

Чуть поближе:

Три реле (черные, слева) соответствуют трем каналам управления.

Справа от верхнего реле видим ряд черных полукруглых деталек. Это три ключевых транзистора и стабилизатор на +5В. Вот как это выглядит в другого ракурса:

На этом фото можно различить транзисторы Q1, Q2, Q3 – ключевые для включения реле (тип – С9013), стабилизатор +5В для питания радиочастотной части – L78L05, и микросхему декодера радиосигнала HS153SP-J.

Обратная сторона схемы (сторона пайки). На фото подписал выводы, чтобы было легче провести рекогнисцировку:

Разновидности

Свечевидная форма или так называемая «кукуруза» подходит для большинства декоративных разновидностей приборов. Особенно удачными называют варианты с патронами, направленными вверх. Шарообразные, грушевидные изделия неплохо сочетаются с плафонами. Акцентное освещение помогают создать так называемые рефлекторы.

Для светодиодных ламп распространены следующие виды цоколей:

1. E40 в случае с крупными изделиями повышенной мощности. Этот вариант актуален при организации уличного освещения.
2. E41. Его ещё называют «миньоном». Для маломощных ламп.
3. E27. С таким цоколем сталкивался каждый.

Есть и штырьковые модели:

• G13 – вариант похож на линейные люминесцентные лампы. Есть поворотная разновидность.
• GX53. Встраиваемые и накладные типы светильников с плоской широкой формой.
• GU10. С расстоянием между контактами в 10 мм. На кончиках штырьков отличается увеличенным диаметром.
• GU5.3. Оснащают ими популярные лампы с обозначением MR16.
• G4 – для ламп с миниатюрными размерами.

Особые случаи

В зависимости от вида устройства способы установки и подключения будут иметь особенности.

Модели с галогенными лампами

Галогенные лампочки подключаются параллельно, поэтому при поломке одного компонента остальные будут светиться

При покупке галогеновых ламп важно правильно подобрать мощность. Установка ламп, на которые не рассчитан трансформатор, грозит перегрузкой и поломкой

Для качественного подключения нужно выполнять следующие требования:

1. Длина проводов от трансформатора до ламп должна быть не более 2 м, чтобы не снижалась яркость свечения из-за потерь.
2. Нельзя устанавливать галогеновую люстру около источников тепла или на горючем материале.
3. Запрещено использование диметров для управления галогенками.

Галогенные лампочки подключаются только в перчатках!

Подключение светодиодной люстры

Монтаж производится по стандартному алгоритму. Светодиодную люстру рекомендовано устанавливать в комнатах с подвесным потолком, так как он плохо переносит высокие температуры. При поломке одного светодиодного элемента требуется замена всей ленты. Устанавливая новые компоненты, требуется соблюдать полярности.

При наличии подсветки, гирлянд

Дополнительно в составе прибора могут быть гирлянды и осветители. Они снабжены собственными блоками, которые имеют индивидуальные алгоритмы работы. Для изменения режима подсветки используются более сложные контроллеры и ПДУ.

Китайские люстры

На современном рынке широко представлена и китайская продукция. Они пользуются большим спросом у населения из-за низкой стоимости и большого дизайнерского разнообразия. Китайские устройства имеют в своем составе дешевую электронику, поэтому перед подключением надо обязательно провести предварительные испытания. Следует визуально осмотреть соединения, целостность проводов, изоляционные слои. Каждый контакт требуется проверить отдельно, всю цепь нужно прозвонить. Сломанный элемент требуется заменить.

Монтаж люстры на натяжной потолок

Обычно на натяжном потолке используют специальные светильники. Если же вы решили повесить традиционную люстру, нужно использовать подвесной крюк диаметром от 1 см. Крюк должен быть установлен прочно. Можно даже проверить крюк на прочность: для этого нужно повиснуть на нем всем весом. Крюки должны выдерживать нагрузку до 150 кг. В любом случае, предварительно нужно вырезать круг из фанеры или ДСП по диаметру люстры.

Круг крепится под натяжной потолок. Это делается для усиления прочности конструкции. Крюк нужно крепить на фанеру ДО натягивания потолка. Можно дополнительно для прочности приклеить пластиковое кольцо толщиной от 0,5 см. Диаметр кольца выбираем, исходя из диаметра чашечки люстры. Кольцо приклеивается любым супер-клеем к фанере, затем внутри вырезается отверстие для проводов.

С чего начать

Для правильного подключения светильника к проводам необходимо определить “фазу”, “ноль” и заземление.

В трёхжильной проводке провода маркируются соответствующим цветом:

1. Заземление – жёлто-зелёным.
2. Фаза – коричневым
3. Ноль – синим.

Полностью доверять этим обозначениям на практике не стоит, по причине возможного несоответствия указанным данным. Недобросовестные электрики на этапе проведения проводки могли перепутать провода и вместо заземления подать по линии “фазу” и наоборот.

Чтобы определить “статус” проводов, которые подведены к люстре, необходимо произвести несколько исследований с использованием приборов.

Для определения “фазы” необходимо приготовить следующие приборы и инструменты:

1. Мультиметр или тестер.
2. Индикаторная отвёртка.
3. Прорезиненные перчатки.

Все работы необходимо проводить в специальных прорезиненных перчатках, которые защищают от поражения электрическим током

Для определения “фазы” не требуется отключения тока, поэтому все работы следует проводить с максимальной осторожностью

С помощью индикаторной отвёртки определяется наличие фазного напряжения. Для этого отвёртка зажимается в руке, острой стороной прикасается к проводу, а указательный палец устанавливается к верхней торцовой части. Если индикатор засветился, то это указывает на наличие электрического тока. Таким образом находится фаза.

Для определения “0” потребуется использовать мультиметр. Работа производится в такой последовательности:

1. Установить мультиметр в режим определения переменного тока.
2. Положительный щуп соединяется с “фазой”.
3. Отрицательный щуп, попеременно подсоединяется к 2 другим проводам.

Необходимо посмотреть показания мультиметра, когда прибор будет показывать наибольшее значение напряжения, в этот момент отрицательный щуп будет соединён с “0”. Соответственно третий провод будет заземлением.

Если при определении нулевого провода, при соединении с третьим проводником, мультиметр не покажет наличия напряжения, то это говорит о том, что заземление полностью отсутствует в кабеле, подведённом к светильнику. Когда напряжения полностью равны, в кабеле вместо заземления продублирован “0”. В этом случае необходимо пригласить грамотного электрика, который подключит третий проводник к заземлению.

Правильное подключение люстры

От количества плафонов, которыми оснащена люстра, зависит не только то, сколько в ней будет лампочек, но и сколько выводов — от каждой лампочки отходят по два провода. Будет просто замечательно, если производитель постарается подключить их к патрону. Но обычно их просто заводят в предназначенные для них направляющие и ни к чему не подключают.

Подключение проводов в люстре

Бытовая проводка разводится по фазе и нулю. Если имеется ещё и заземляющий контур, то будет ещё и третий провод, который нужно подвести к контуру заземления. Имеется стандартная схема раскраски проводов: изоляция жёлтого цвета — «земля», провод с синей раскраской — «нуль», а красным или коричневым цветом обозначают «фазу».

Проще всего, если из потолка выходит кабель, где имеется фаза и нуль. В этом случае прерывание первого провода происходит в выключателе, а второй провод отводится в распредкоробку. Если количество рожков можно разбить на определённые группы, то нулевые провода соединяются в одно целое, а фазовые следует распределить по количеству клавиш на выключателе.

Подключение к выключателю с одной клавишей

Проще всего собственными силами осуществить подключение люстры к выключателю с одной клавишей. Этот вариант предполагает подведение к устройству всего двух проводов — фазового и нулевого. В каждом из рожков аналогично имеется два провода. Соединить их совсем несложно. Прежде всего нужно фазу соединить с фазой, а затем и нулевые подключить друг к другу. Все полученные группы соединяются с главным проводом, подающим напряжение, который проходит в стержне осветительного устройства.

Обычно вместе с люстрой поставляются соединительные колпачки, используя которые можно легко и качественно соединить проводку. Единственное, что потребуется, — освободить от изоляции кончики проводов, после чего скрутить, а затем, вращая колпачки, одеть их. Как только провода будут уложены в корпусе, следует зафиксировать крышку, использую декоративную гайку.

Подключение люстры к выключателю с двумя клавишами

Готовясь к подключению люстры, необходимо сразу же разделить все рожки на определённые группы. Вернее, этих групп будет всего две. Если рожков чётное количество, то распределение будет идеально симметричным, что позволит выделить пару одинаковых групп, нулевые провода будут идти к третьей группе. Если в люстре три или пять рожков, нужно будет продумать, сколько ламп будет в каждой из групп. Возможно, будут такие соотношения:

• один и два;
• два и три;
• один и четыре.

Провода, по которым идёт фаза, следует подвести к каждой выделенной группе рожков, затем соединить с основным, подающим электричество проводом. Следует учитывать, что выключатель с двумя клавишами требует наличия в потолке кабеля с тремя жилами. К одной из жил подводятся нулевые провода, к двум другим жилам идут фазовые.

Завершая работы по подключению, необходимо провести пробное включение люстры — если она работает нормально, то провода укладываются в корпус прибора, после чего закрепляется крышка. Её нужно прикрутить, используя декоративную гайку.
