Особенности провода пнсв

Характеристики термостойкого провода ПРКА

Расшифровка маркировки

Провод марки ПРКА относится к термостойкому монтажному и расшифровывается следующим образом:

• П – провод, выполненный с медной жилой;
• РК – оболочка из кремнийорганической (силиконовой) резины, она не содержит галогенов, при этом имеет пропитку в виде противогнилостного состава;
• А – обладает повышенной твердостью (здесь буква «А» означает далеко не алюминий, как могло подумать большинство, ведь жила изготавливается в данном проводнике из меди).

Конструктивные особенности

Конструкция ПРКА представляет собой токопроводящую жилу, которая скручена из ряда медных проволок (это можно увидеть на фото ниже).

Изоляцию (оболочку или оплетку) изготавливают из кремнийорганической резины, она может быть зеленой, белой, красной, желтой, синей, черной, коричневой.

Имеется разновидность провода ПРКА-Т. Буква «Т» означает тропическое исполнение; он применяется при фиксированном монтаже в электроплитах, жаровых шкафах, а также прочих электронагревательных приборах, используемых в быту. Характеристики ПРКА более подробно рассмотрим далее.

Основные параметры

Приведем главные технические характеристики провода ПРКА:

1. ТУ 16-505.317-76 (изготовление проводника регламентируется стандартом 26445 – 85).
2. Количество жил: одна (при маркировке не указывается, поскольку одна жила применяется во всех ПРКА по умолчанию).
3. Минимальное сечение провода – 0,5 мм 2 , максимальное – 2,5 мм 2 . Далее будет представлена более подробная таблица поперечных сечений, включающая вес и возможные размеры (все параметры – номинальные).

Сечение жилы, мм 2	Толщина изоляции (радиальная), мм	Наружный диаметр, мм	Масса одного киломметра, кг
0,5	0,6	2,1	8,7
0,75	0,6	2,3	11,6
1,0	0,6	2,5	14,0
1,5	0,6	2,8	19,5
2,5	0,8	3,7	30,3

Важно знать! Величина нижнего предельного отклонения от толщины оболочки составляет десять процентов. Значение верхнего отклонения – величина ненормируемая, однако не рекомендовано превышение величиной наружного диаметра предельного отклонения

В свою очередь, величина верхнего предельного отклонения от наружного диаметра составляет двадцать процентов. Нормирование нижнего предельного отклонения отсутствует.

Помимо вышеуказанного, важно отметить следующие технические характеристики:

• температура окружающей среды, в которой можно использовать этот провод, находится в пределах от +180°С до -60°С;
• максимальная рабочая температура: +180°С;
• ПРКА можно эксплуатировать при 98% уровне влажности воздуха при температуре 35° C;
• переменный ток, частота 50 Герц, рабочее напряжение 660 В;
• испытательное переменное напряжение частотой 50 Герц (в течение пяти минут) – 2500 Вольт;
• импульсное напряжение – от 4 до 5,6 тыс. Вольт;
• сопротивление изоляции составляет не меньше 100 МОМ*км;
• строительная длина провода от 200 м;
• обладает следующими важными свойствами: сохраняет форму, эластичен, упруг, весьма прочен, при этом радиус изгиба составляет 2 наружных диаметра;
• изоляция ПРКА устойчива к продавливанию, а также ей не страшно воздействие плесневого грибка;
• провод не распространяет горение, обладает малым дымо- и газовыделением, поэтому устойчив к озону, а также солнечной радиации;
• срок службы – более 10 лет.
• осуществлять монтаж можно при температуре воздуха не менее -15°С.

Данный провод изготавливает ни один завод-изготовитель, при желании можно найти множество таких производителей

Между тем, практически каждый завод готов предоставить гарантию на использование проводника в течение полутора лет, что немаловажно. О лучших производителях кабеля в России мы рассказывали в отдельной статье

Область применения

Рассмотрим, где используется провод ПРКА. Основное его назначение – применение для подключения в «экстремальных» местах, где имеется повышенная температура воздуха и влажность, к примеру, в бане, сауне, сушильной камере, а также для подключения электронагревательных бытовых устройств (как было указано выше в описании ПРКА-Т), электрических двигателей, электрических каминов, осветительных и отопительных приборов с большой мощностью. Эксплуатировать ПРКА в таких достаточно жестких условиях как раз и позволяют его технические характеристики.

Напоследок рекомендуем просмотреть полезное видео, в котором рассмотрены термостойкие провода (в том числе и марка ПРКА), а также область применения каждого варианта исполнения:

Вот мы и рассмотрели основные технические характеристики провода ПРКА, расшифровку маркировки и возможные сечения проводника. Надеемся, предоставленная информация была для вас полезной и понятной!

Будет интересно прочитать:

Поставки провода ШВВП

Последним критерием, на который стоит обратить внимание при выборе, является правильная маркировка бухт и самого кабеля. Эта маркировка наносится согласно ГОСТ7399 – 97 и обязательно должна содержать обозначение данного стандарта

Маркировка проводов	Начнем с маркировки провода. Как вы можете видеть на видео на проводе в обязательном порядке должен быть нанесен товарный знак завода-изготовителя, маркоразмер провода и год выпуска.
Маркировка на оболочке шнура ШВВП	При этом надписи на проводе должны быть нанесены через каждые 500 – 550 мм. Не наносить надписи допускается только в случае согласования с потребителем при использовании шнуров для армирования.
Ярлык на бухте кабеля	При этом в любом случае бухты должны быть снабжены соответствующим ярлыком. На нем указывается условное обозначение шнура, длина провода или длина кусков из которых состоит бухта, масса бухты, наименование завода-изготовителя и дата изготовления.
Этикетка на бухте провода	По требованию потребителя на бухте может наносится еще штамп технического контроля. Если провод предназначен для розничной торговли, то все приведенные выше данные должны быть указаны на прикрепленной этикетке.

Как правильно подключать

Для самостоятельного выполнения процедуры необходимо соблюдать определенные правила, так как для получения хорошего результата монтаж следует делать не на глаз, а путем точных расчетов.

Подключение

Обратите внимание! Следует учесть объем бетона, площадь работ, температурный режим, скорость ветра в районе производства бетонных работ, необходимое время прогревания бетона, а также электрическую схему подключения. Особенности подключения:

Особенности подключения:

• в самом начале производится расчет необходимого количества провода, зависящего от рассмотренных выше параметров;
• провод ПНСВ следует подключать отдельными секциями. Подключение одним куском нецелесообразно, так как это не дает ожидаемого эффекта;
• вид подключения может быть трехфазным или двухфазным, а также по схемам треугольника или звезды;
• важными в ходе работ являются подбор длины провода и соблюдение нагрузки по току. На отдельной секции сила тока не должна превышать 15 Ам;
• соответствие подаваемого напряжения температуре провода. Чаще всего подключают питание в пределах 70-100 Вт, применяя для этого понижающий трансформатор. Наиболее популярной моделью трансформатора при проведении бетонных работ с использованием греющего провода стала марка КТПТО-80.

ПНСВ — провод для прогрева бетона, который за вполне приемлемую цену позволяет решать проблемы, связанные с бетонными работами в зимнее время. При этом он не предъявляет особых требований по подключению и эксплуатации.

Какие бывают греющие провода

ПНСВ 1.2 считается самой дешевой продукцией для прогревающих схем. Расшифровка характеристики ПНСВ: ПН – провод нагревательный, С – сталь, В – виниловая изоляция. Как уже говорилось, это самый дешевый вариант из существующих, поэтому в индивидуальном строительстве он более популярен, но для его эксплуатации нужен понижающий трансформатор, и в частном хозяйстве в этой роли может выступать обычный сварочный аппарат.
ПНСВ 1.2

Провод ПНСВ 2х1.2 представляет собой одну стальную жилу круглого сечения, с ПВХ или пластиковой изоляцией толщиной ≤ 0,8 мм. Рабочее напряжение для запитывания схемы с этим проводом – от 50 до 1000 вольт. Ток – переменный или постоянный. Возможность подключения к источнику постоянного тока позволяет подключать схему прогрева через понижающие трансформаторы с различным напряжением на выходе, но в пределах указанного выше значения. Электрическая развязка через трансформатор – это одна из мер безопасности при работе с высоким напряжением. Расчет температурного диапазона этой марки провода – от -60°С до +50°С, максимально допустимая – +80°С.

Почему эта марка так популярна у строителей и частных хозяйственников:

1. Низкая возможность механического повреждения изоляции.
2. При перепадах напряжения в сети, даже при подключении через понижающий трансформатор, провод не будет перегреваться так интенсивно, как аналоги.
3. Из-за использования стальной жилы провод не деформируется в бетонной массе при ее схватывании и дальнейшем затвердевании.
4. Сопротивление провода – 0,15 Ом/метр.
5. Номинальная мощность – до 2,5 кВт/м3.
6. Расчет расхода для 1 м3 бетонного раствора – до 60 погонных метров.
7. Время схватывания бетона при использовании данного метода – до 72 часов.

Схема подключения ПНСВ

Вопреки расхожему мнению, ПТПЖ 1х1.2, 2х1.2 (расшифровка: П – провод, Т – радиотрансляционный, П – изоляция из пластмассы, Ж – жила из оцинкованной стали) – это не кабель, а провод, который использовался в народно-хозяйственной промышленности еще до изобретения технологии подогрева бетона электричеством. Технические характеристики практически аналогичны параметрам ПНСВ, стальная жила бывает оцинкованной, сечение – 0,6-1,2 мм, изоляция ПЭВД (высокого давления). Единственное различие – в количестве жил: у ПТПЖ их две.

1. ПТПЖ сохраняет рабочие характеристике при уличных температурах до -30°C.
2. Радиус изгиба в схеме – не менее 10 диаметров жилы, чтобы не допустить появления микротрещин в изоляции.

Более экономная схема прогревания бетона с использованием ПТПЖ получится, если провод будет иметь сечение не более 0,6 мм. Также ПТПЖ используют в системе «теплый пол».

Также может быть использован АПВ (расшифровка: А – алюминиевая жила; П – провод; В – изоляция из ПВХ-пластиката (винила)).
Шаг укладки провода в разных схемах

Технические характеристики

Характеристики греющего провода значительно отличаются от параметров обычных проводников, так как к нему предъявляются совсем другие требования. В этом виде проводов наиболее важными являются не свойства изоляции и токопроводящей жилы, а величина теплоотдачи и температурные свойства.

Технический показатель изделия

Если рассматривать температурные параметры, то для провода ПНСВ обычно указывают допускаемую наибольшую температуру, величина которой 80 °С. При более высокой изоляция начинает разрушаться.

Обратите внимание! Эксплуатационная температура для этой марки проводника находится в интервале −60 °С — 50 °С

Другой важной характеристикой является монтажная температура. Работа провода разрешается при морозах до −60 °С, но его укладка не должна производиться, если на улице ниже −15 °С

Работа провода разрешается при морозах до −60 °С, но его укладка не должна производиться, если на улице ниже −15 °С

Другой важной характеристикой является монтажная температура. Работа провода разрешается при морозах до −60 °С, но его укладка не должна производиться, если на улице ниже −15 °С

Не менее важным параметром является удельная мощность выделения тепла. У проводников, предназначенных для передачи электричества, эта характеристика очень низкая. Для греющего провода производители указывают мощность выделения тепла около 20 Вт/м. Иногда изготовители заявляют этот параметр с величиной до 40 Вт/м, но здесь играет большую роль расчетная температура, а также наличие армирования поверхности, что значительно повышает этот параметр.

Следующим параметром греющего провода является его удельное сопротивление, которое прямо зависит от сечения токоведущей жилы. Например, расчет нагревательного провода марки ПНСВ с сечением 1,2 мм² обладает удельным сопротивлением 0,12 Ом/м, а провод 2 мм² — 0,044 Ом/м.

Вам это будет интересно Особенности проводов для электропроводки

Если учесть, что этот вид проводника укладывается в бетонном растворе, то важным его свойством является устойчивость к проникновению воды, а также соляной и кислотной среды, что особенно важно для растворов, которые заливают при отрицательных температурах. Важно! В такой бетон обычно добавляют разные присадки для достижения необходимой вязкости

Важно! В такой бетон обычно добавляют разные присадки для достижения необходимой вязкости

Как подключить и проложить провод

Независимо от того, какой провод используется, пнсв с жилой 1 2 или иной, необходимо учитывать следующие требования:

• рассчитать общую длину нагревательного проводника, учитывая схему, объём раствора, подлежащего нагреву, и влияние внешних условий;
• выбрать тип подключения: однофазное, трёхфазное (по схеме звезда или треугольник);
• рассчитать посекционное подключение из расчёта тока нагрева 15 А для каждого монтируемого участка;
• предусмотреть применение понижающих станций: КТП ТО – 80/86, СПБ – 80, с заземлением корпуса, которые обеспечивают подогрев 20-30 м3 рабочей смеси;
• выполнить равномерную укладку по периметру с соблюдением расстояния от провода до провода от 15 до 50 мм;
• «горячие» контактные соединения производятся в бетоне, при этом рабочие (горячие) участки пнсв присоединяются к «холодным» проводникам из меди или алюминия, которые, в свою очередь, подключаются к трансформатору.

Внимание! При соединении «горячих» и «холодных» проводов изолируют места соединения. Подключение без переходных проводов к трансформатору недопустимо

Небольшие нюансы, которые помогут в работе:

1. При расчётах необходимого количества кабеля необходимо учесть, что одним целым куском подключение не выполняется. Для этого провода делят на секции по 16-28 м. Чтобы рассчитать Lmax, необходимо знать удельное сопротивление жилы (p), которое зависит от сечения. Для расчёта можно использовать закон Ома (U=I*R) или воспользоваться онлайн-калькулятором.
2. Напряжение, подаваемое на ПНСВ, обычно лежит в пределах от 70 до 100 В. Это обеспечивает требуемые температуру и ток нагрева.
3. Между сеткой арматуры и нагревающим элементом рекомендовано укладывать слой прокладки из фольгированного металла толщиной до 2,5 мм. Это повысит эффективность нагрева и устранит непосредственный контакт арматуры с проводом.

В каждом отдельном случае учитывают конкретные условия, связанные с технологией работ по укладке бетона. При этом температура прогрева будет зависеть от веса раствора, теплоизоляции, направления и скорости воздушных масс (ветра), размеров опалубки и марки бетона.

Схема подключения

Варианты схем подключения

Подключение для прогрева бетонных смесей можно производить по двум типам схем: звездой и треугольником.

Включение проводников

В первом случае одни концы 3-х отрезков равной длины соединяют в общую точку, а три оставшиеся конца присоединяют к выводам КТП. Во втором случае провод делится на три равносторонних проводника, их соединяют параллельно. Каждый набор сочленяют последовательно и к общим точкам подключают три зажима от выхода КТП ТО – 80/86.

После производства всех соединений и подключений раствор бетона укладывается на место, собранная конструкция подключается к сети. Подача питания на нагревательные элементы возможна только после полной укладки раствора. По-другому делать не рекомендуется.

Структурная схема подачи питания

В домашних условиях при работе с небольшими объёмами бетонных растворов можно подключить ПНСВ к сварочному аппарату и греть его, подавая постоянный ток.

Использование сварочного аппарата для нагрева

Технология прогрева

Греть бетон следует, используя три этапа: предварительный, промежуточный и заключительный. Они разделяются по времени и температуре следующим образом:

• предварительный (прогревочный ) – температура поддерживается до 100С в течение 2 ч.;
• промежуточный – производится нагревание по изотерме (температура неизменна), при этом выше 80 градусов температура не должна подниматься;
• заключительный – этап, при котором происходит остывание раствора, скорость процесса не должна быть больше 5 градусов за час.

Работая с бетоном, не следует прогревать его после 50% застывания.

Рекомендация. Производить работы по обработке бетонных поверхностей и блоков, не дожидаясь полного застывания, можно любым режущим или сверлящим инструментом, за исключением ударных нагрузок.

Популярные производители

На российском рынке кабельной продукции лидируют отечественные и белорусские производители:

1. ОАО «Щучинский завод «Автопровод», Республика Беларусь производит продукцию по ТУ РБ 05755944-005-93. Сечение жил до 95 мм2, остальные характеристики и требования соответствуют российским.
2. Кабельный завод «Алюр», Псковская область, город Великие Луки. Регламенты на продукцию ГОСТ 24334-80, ТУ 3544-007-41580618-2013. Рабочее напряжение 0,38 и 0,66 кВ. Максимальное сечение жил до 240 мм2.
3. ОАО «Арзамасский кабельный завод» выполняет требованиям ГОСТ 24334-80, ТУ 3540-004240073-001-2012. Сечение жил от 0,75 до 95 мм2.
4. ОАО «Марпосадкабель», Чувашская Республика, город Мариинский Посад. Специализируется на выпуске модификаций кабелей КГ для судостроения, шахт и т.д. непосредственно КГТП выпускает по отдельным договорам.
5. «Рыбинсккабель», Россия, город Рыбинск.
6. «Калужский кабельный завод», Калужская область, п. Жилетово.

Привести точную цену продукции каждого производителя невозможно, так как необходимо учитывать объёмы заказа и стоимость доставки в регион покупателя. Все заводы имеют сертификаты соответствия на продукцию, ответственно относятся к контролю качества.

КГТП — изделия последнего поколения, безопасные для пользователя и долговечные. Продукция отлично подходит для использования в неблагоприятных условиях и может быть применена в быту, на малых и крупных предприятиях.

Подключение провода ПНСВ

Если вы собрались выполнять монтаж провода ПНСВ своими руками, то приведем вам основные правила монтажа. Ведь для получения требуемых показателей его следует выполнять не на глаз, а применять специальный расчет.

В этом расчете должны учитываться площадь предполагаемых работ, объем бетона, скорость ветра на месте проведения работ, температурные показатели, требуемое время прогрева бетона и даже схему подключения провода. Дабы рассмотреть все эти вопросы нам потребуется не одна статья, поэтому остановимся лишь на основных правилах.

Расчет длины проводов ПНСВ для прогрева	На самой первой стадии выполняется расчет требуемого количества провода. Он зависит от объема бетона, схемы подключения и наружных температур. Подключать весь провод одним куском нельзя, так как это не даст должно эффекта. Обычно подключение выполняется отдельными секциями длиной 17 или 28 метров каждый.
Схемы трехфазного подключения	Подключение может быть выполнено двухфазным или трехфазным. При это трехфазной подключение может быть выполнено по схеме звезды или по схеме треугольника. Как вы можете видеть на видео выбор схемы подключения производится исходя из местных условий.
Нагрузка отдельных секций НПСВ	Еще одним важным условием выбора длины провода является соблюдение токовых нагрузок. Так на каждом участке провода сила тока должна быть приблизительно равна 15А.
Схема подключения нагревающего провода	Чтоб ток ПНСВ и температура провода соответствовала требованиям обычно на него подают напряжение в 70 – 100В. Для этого используют специальный понижающий трансформатор. Одной из наиболее распространенных моделей для этого является трансформатор КТПТО-80.
Правила монтажа проводов ПНСВ	Теперь можно перейти непосредственно к правилам укладки провода. Он должен укладываться равномерно по всей обогреваемой площади. Между отдельными проводами следует соблюдать расстояние не менее 5 см. При этом сам провод в любом случае не должен соприкасаться между собой. Соприкосновение с арматурой не рекомендуется, но обычно этим правилом пренебрегают. Для улучшения прогрева бетона кабель рекомендуется укрывать слоем фольги. Ее толщина должна быть в пределах 2 – 2.5 мм.

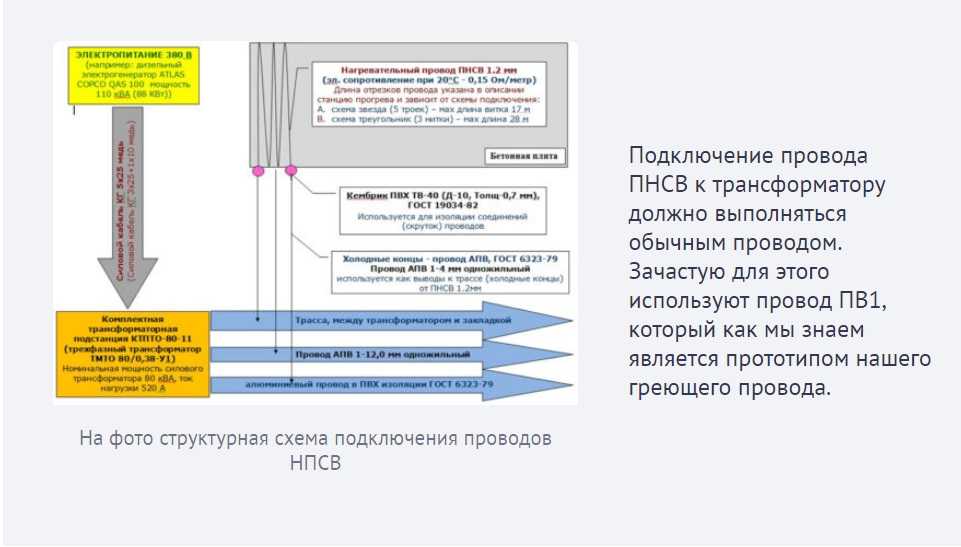

На фото структурная схема подключения проводов НПСВ	Подключение провода ПНСВ к трансформатору должно выполняться обычным проводом. Зачастую для этого используют провод ПВ1, который как мы знаем является прототипом нашего греющего провода.

Производители кабеля и их характеристики

1. Камский кабель. Предприятие производит провода различного ценового сегмента и назначения:

• энергетика;
• металлургия;
• угольная;
• машиностроительная;
• нефтедобывающая отрасль.

Продукция производится согласно требования стандартов РФ и международных стандартов BS и DIN.

1. ОАО РыбинскКабель. Производится продукция кабелей с медными и алюминиевыми жилами. Кроме этого завод выпускает:

• провода силовые для прокладывания с рабочим напряжением 1 кВ;
• силовые проводники для нестационарной установки;
• для судостроения;
• для строительного оборудования;
• для автомобилестроения.

1. Уралкабель. Базовая продукция ориентирована на потребителей народного хозяйства, к таким относятся:

• нефте-, газодобывающая отрасль;
• авто-, авиа-, корабелестроительная;
• энергетическая.

Каждый производитель, имеет большой спектр выпускаемой продукции, которая подойдет каждому потребителю под его задачи. Цены и характеристики конкретной модели нужно уточнять у производителя перед формированием заказа.

Технология укладки и прогрева ПНСВ

Прежде чем проложить греющий кабель для бетона, необходимо выполнить ряд подготовительных работ:

• Установите опалубку (можно инверторную) и арматурный каркас (следите, чтобы на этих элементах не было наледи).
• На уровне верхнего и нижнего армокаркаса разложите кабель (сильно натягивать нельзя) с шагом раскладки от 80 до 200 мм (в зависимости от температуры воздуха). Следите, чтобы провода ни в коем случае не пересекались и не соприкасались. Кабель крепится к арматуре при помощи проволочных скруток (1,2 мм), пластмассовыми хомутиками или стальными скрепками.

Температура, оС	Шаг, мм	Диаметр ПНСВ, мм
Для верхней и нижней сетки арматуры	Только для нижней сетки арматуры
-5	200	100	1,1 ; 1,2 ; 1,4
-10	160	80	—
-15	120	—	—
-20	100	—	—

Полезно! Оптимальная схема укладки провода – «змейкой» (как показано на картинке). Длина петли 28-36 м.

• Установите трансформатор на дальше 25 м от рабочего участка и уложите рядом с ним резиновые коврики.
• Оборудуйте ограждение вокруг участка, на котором будет производиться обогрев бетона нагревательными проводами.
• Изготовьте секции шинопроводов (по схеме, приведенной ниже) и установите их вдоль захватки.

• Подключите провода ПНСВ к секциям шинопроводов.
• Подключите шинопровод к трансформатору и опробуйте его на холостом ходу.

Варианты схем подключения

При прогреве бетона кабелем чаще всего применяют схемы подключения типов «Звезда» или «Треугольник».

По схеме «треугольник» кабель разделяется на 3 одинаковые группы проводов, соединяющиеся параллельно. Получившиеся наборы соединяются концами в узлы и подключаются к 3 выходным зажимам КТП ТО-80/86.

Если вы используете схему соединения «звездой», то три равных отрезка проводов необходимо соединить одним концом в узел, а затем соединить три свободных «хвостика» в узлы и подключить к выходным зажимам КТП.

Когда все готово, можно переходить к укладке бетонного раствора и включению нагревающего провода.

Важно! Процесс нагрева нельзя начинать, если бетонная смесь уложена только частично

Технология прогрева

Прежде чем подключать оборудование, стоит уточнить время прогрева бетона:

Начальный период – разогрев. В этот отрезок времени температура должна оставлять не более 10 оС за 2 часа.
Промежуточный этап – нагрев по изотерме. Это очень важный момент на протяжении которого нельзя допускать температуры 80 оС и более.
Заключительный этап – остывание

В этот отрезок времен важно следить, чтобы скорость остывания бетона составляла не более 5 оС/ч.

Полезно! Не рекомендуется продолжать работы по прогреву бетона, после того, как раствор наберет 50% прочности.

Таким образом, бетон будет прогреваться от нескольких часов до трех дней, в зависимости от особенностей и типа строительного объекта.

Виды и принцип действия

Выбирая материал для строительства, следует исходить из решаемых задач и учитывать величину бюджета.

Провод для прогрева бетона ПНСВ бывает двух видов:

• с оцинкованной жилой;
• с неоцинкованной жилой.

В оцинкованных моделях компоненты провода защищены от агрессивных воздействий строительных смесей. Неоцинкованные модели часто подвергаются коррозии и имеют меньший срок службы, но и более низкую цену.

Технология прогрева бетона греющим проводом с использованием проводов ПНСВ позволяет получать прочные и надёжные конструкции. Перед началом заливки необходимо выбрать кабель с учётом необходимых характеристик и правильно его уложить, после заливки включить в сеть. Высокие температуры, воздействуя на бетон, не изменят его качество, конструкция получится прочная и надёжная при проведении работ даже в холодное время года.

Принцип действия достаточно прост. После подачи напряжения происходит нагрев провода, а затем прогрев бетонной смеси. Рекомендуемое ограничение напряжения — 70 В, поэтому используют в этом процессе трансформатор соответствующей мощности.
