Узо электронное и электромеханическое

Как выбрать УЗО

Выбрать УЗО для квартирной электропроводки или дома для домашнего электрика не представляет трудностей. Подойдет любое однофазное УЗО, рассчитанное на рабочий ток равный току защиты автоматического выключателя и ток утечки 30 мА. Фотография такого УЗО приведена в начале статьи.

Какой тип УЗО лучше для квартиры электромеханическое или электронное

УЗО выпускаются в двух конструктивных исполнениях – электромеханические и электронные. Для правильного выбора нужно провести сравнение их технических характеристик.

Сравнительная таблица характеристик электромеханического и электронного УЗО
Характеристика Электромеханическое УЗО Электронное УЗО
Цена низкая высокая
Конструкция сложная простая
Надежность высокая низкая
Погрешность тока срабатывания высокая низкая
Работоспособность при обрыве нулевого провода или при снижении напряжении сети ниже допустимого сохраняется не работает
Устойчивость к скачкам повышенного напряжения в сети высокая низкая
Габаритные размеры большие многократно меньше

Как видно из таблицы, если нет ограничений по габаритным размерам нужно выбирать электромеханическое УЗО. Электронное УЗО незаменимо в случае установки на отдельный электроприбор, например, в электрическую розетку или удлинитель.

Основные технические характеристики УЗО

Требования к техническим характеристикам УЗО устанавливает ГОСТ Р 51326.1-99 (МЭК 61008-1-96) «Выключатели автоматические, управляемые дифференциальным током, бытового и аналогичного назначения без встроенной защиты от сверхтоков».

Для желающих сделать более осознанный выбор свел все основные технические характеристики УЗО в таблицу.

Таблица основных технических характеристик УЗО
Характеристика Обозначение Величина Примечание
Рабочее напряжение В 220, 380 Для домашней однофазной сети устанавливается УЗО на напряжение 220 В, для трехфазной – на 380 В
Количество фаз 1, 3 Указывается в паспорте
Ток утечки срабатывания, IΔn мА 5 В ПУЭ нет указаний на установку, но можно встретить в рекомендациях по использованию электроприборов, например, теплых полов
10 Предназначено для подключения розеток, установленных в ванной, кухне, детских комнатах и для приборов, установленных на земле
30 Универсальное, подходит для всех случаях применения в доме или квартире
100, 300 Применяют в промышленности, иногда устанавливаю на вводе электропроводки в жилье для повышения пожарной безопасности
Максимальный ток нагрузки, In А 6-125 Должен быть равен или больше, чем ток автоматического выключателя, установленного после УЗО
Максимальный ток коммутации, Im А 500 Должен быть в 10 раз больше максимального тока нагрузки
Ток короткого замыкания, Inc кА 3-10 Максимальный ток, который кратковременно выдержит УЗО в случае короткого замыкания в электропроводке
Время отключения мс Время, через которое после превышения допустимого тока утечки УЗО должно отключить нагрузку
Периодичность проверки месяц 1 Для простой проверки достаточно нажать кнопку Тест на УЗО. Для диагностики времени срабатывания необходим специальный прибор
Рабочая температура °С минус 25 — +40 Рабочая температура, при которой допускается эксплуатация УЗО
Конструктивное исполнение Электромеханические Надежнее, дешевле, но больше по размерам электронных УЗО
Электронные Современные УЗО, дорогие, малогабаритные
Тип по форме тока срабатывания АС Срабатывает, если синусоидальный ток утечки возрастает медленно или скачком
А Срабатывает, если синусоидальный или пульсирующий постоянный ток утечки возрастает медленно или скачком
В Срабатывает, если синусоидальный, пульсирующий постоянный или постоянный ток утечки возрастает медленно или скачком
Способ установки Предназначено для крепления на DIN-рейке в щитке Предназначено для установки в электрических щитках квартир и домов
Вмонтировано в розетку Устанавливается для защиты отдельного электроприбора или в случае старой электропроводки для исключения ложных срабатываний от естественных токов утечки
В виде переходника, подключаемого к розетке
Устанавливаемое на удлинитель

Обязательно ли устанавливать УЗО

Как показывает практика эксплуатации современных электроприборов, получить удар током при их эксплуатации при соблюдении элементарных правил техники безопасности, практически невозможно.

Обычно самым опасным местом в переносных электроприборах является сетевой шнур. В результате изгибов, особенно в месте выхода из электроприбора и вилки, он со временем перетирается и может нарушиться изоляция. Поэтому перед подключением электроприбора необходимо в обязательном порядке проверить целостность изоляции шнура.

В современной электропроводке имеется дополнительный заземляющий провод, к которому подключаются через электрическую вилку металлические корпуса электроприборов. Поэтому в случае пробоя изоляции сработает автоматический выключатель.

В квартирах старой постройки в электропроводке нет заземляющего провода, но изоляция уже изношена и в результате токов утечки УЗО может давать ложные срабатывания и УЗО не стоит устанавливать.

В дополнение, УЗО включается в разрыв фазного и нулевого проводов, в результате дополнительно появляются четыре соединения, что снижает надежность электропроводки в целом, так как именно в местах соединения чаще всего нарушается контакт.

Исходя из вышесказанного, можно сделать вывод, что существующие меры защиты и без УЗО надежно защищают человека от поражения электрическим током.

Единственно оправданным случаем, с моей точки зрения, является установка индивидуального УЗО на электроприборы, установленные помещениях с электропроводящими полами с повышенной влажностью. К таким помещениям можно отнести, например, ванную комнату.

Но уверен, в ближайшее время правила ПУЭ обяжут в обязательном порядке установку УЗО в бытовую электропроводку в новых квартирах и домах и, наверное, это правильно. Если есть шанс спасти жизнь хоть одного человека от поражения электрическим током, то нужно его использовать.

У электриков есть одно правило, которое называется «Правило одной руки». Суть этого правила заключается в том, что при прикосновении или удерживания электроприбора в одной руке недопустимо второй рукой прикасаться к заземлённым элементам – водопроводной тубе или батарее центрального отопления.

Внимание! Перед любыми работами с электропроводкой, для исключения поражения электрическим током, необходимо ее обесточить. Для этого следует выключить соответствующий автоматический выключатель в распределительном щитке и проверить надежность отключения с помощью индикатора фазы

Правильная схема подключения УЗО и автомата ошибки монтажа

Стабильную работу УЗО в электрике обеспечивает подходящая ему схему. Основные группы обозначений изделия должны соответствовать ГОСТу. В схеме перед установкой УЗО обязательно устанавливать АВ.

Подключение производится по схемам, зависящим от типа электрической линии:

  1. Подключение без заземления – для однофазной проводки, для трехфазной проводки.
  2. При существующем заземлении – для системы TN-C-S, TN-S, для однофазной или трехфазной сети.

Автоматический выключатель и УЗО должны совместно работать в схеме электроснабжения. Автомат располагается перед аппаратом защиты. Монтируют УЗО в щитке установки электрики.

Ошибки монтажа приводят к неправильной работе устройства.

Наиболее частые из них:

  • Гальваническое соединение нулевого защитного и рабочего нулевого проводника в области изделия. При этом появляется разница, так как часть тока будет протекать мимо аппарата по проводнику заземления, что приведет к ложному срабатыванию устройства.
  • Используется нулевым рабочим проводом нулевой защитный проводник. Использование также постороннего проводника для этих целей. Эти случаи приводят к неправильному срабатыванию УЗО.

Для общей защиты потребителей непосредственно после АВ устанавливается вводное УЗО.

Критерии правильного выбора

Номинальный ток

Первое, на что нужно обратить внимание – на какой ток рассчитано устройство. Чтобы правильно выбрать УЗО по току, необходимо изначально определиться с тем, для каких целей будет устанавливаться изделие. Если Вы хотите защитить отдельный элемент сети, к примеру, стиральную машинку, систему электрический теплый пол либо водонагреватель (бойлер), значение может быть не выше, чем 16 А

Для всей электропроводки в квартире нужно ставить агрегат не меньше, чем на 32 А. Чтобы правильно подобрать значение, сначала нужно рассчитать нагрузку от всех подключенных электроприборов и отталкиваясь от полученной суммы выбрать наиболее подходящую модель УЗО. На корпусе современной техники производители обычно указывают номинальную токовую нагрузку, поэтому с расчетами не должно возникнуть сложностей.

Дифференциальный ток

Мы рассмотрели все существующие значения, которые варьируются от 10 до 500 мА, теперь разберемся, какое УЗО лучше выбрать по амперажу в определенных ситуациях. Защиту человека от поражения электричеством обеспечивают уставки от 6 до 100 мА. В то же время утечки свыше 30 мА будут ощутимы телом человека. Именно поэтому для детской и ванной комнаты лучше выбрать модель на 10 мА, а для защиты розеток и светильников 30 мА.

Тут же следует отметить, что каждый электроприбор имеет естественный ток утечки, который указывается в прилагаемом техническом паспорте. При выборе УЗО по току утечки обязательно учитывайте следующее правило: сумма естественных утечек не должна превышать номинальное значение защитного прибора больше, чем на 30% (1/3). В противном случае будут возникать ложные срабатывания, от которых много хлопот.

Тип изделия

Итак, простыми словами объясняем предназначение каждого из типов УЗО:

  1. АС – в основном используется для защиты электроприборов в домашних условиях при использовании как однофазной, так и трехфазной сети. Бытовую технику с пульсирующим током, к примеру, стиральную машину, защитить такое изделие не сможет.
  2. А – используется как раз для отдельной защиты стиральных машин в квартирах и частных домах.
  3. B – в основном используются на производстве, поэтому выбрать данный тип для дома нет смысла.
  4. S – как мы уже говорили, отключение происходит не сразу же при обнаружении утечки, а через определенную уставку времени. Как правило, применяется для предотвращения пожара и подключается на вводном щите, обслуживая всю электропроводку (поэтому и уставка на ток утечки выбирается не менее 100 мА).
  5. G – в основном подключается на отдельный электроприбор для контроля и своевременной противопожарной защиты. В отличие от типа «S» имеет меньшее время выдержки.

Конструкция

Тут особо говорить не о чем, электронные имеют более сложный принцип работы и функционируют только при наличии источника питания (внешнего либо электросети). Более надежные и долговечные – электромеханические, поэтому лучше выбрать электромеханическое УЗО для квартиры и дома, к тому же стоимость будет на порядок ниже.

Производитель

Ну и последний, не менее важный критерий выбора УЗО – по производителю. На сегодняшний день лучшими в производстве данных изделий являются следующие фирмы:

  • Legrand;
  • ABB;
  • AEG;
  • Schneider electric;
  • Siemens;
  • DEKraft.

Среди бюджетных моделей самое высокое качество у компаний Аустро-УЗО и ДЭК.

Рекомендуем отдавать предпочтение более дорогим изделиям, однако если бюджет не позволяет, неплохо справятся с защитой и отечественные производители. В любом случае перед покупкой советуем Вам посетить форумы по электрике и ознакомиться с отзывами покупателей о выбранной модели! Так Вы наверняка узнаете все преимущества и недостатки изделия и точно определить какое УЗО лучше выбрать.

Узо электромеханическое или электронное, как отличить и что лучше выбрать

Выключатели дифференциального тока (УЗО) предназначены для отключения напряжения при образовании тока утечки и современная или же модернизированная проводка практически всегда содержит это устройство в электрическом щитке. Но УЗО существует двух видов: электронное и электромеханическое. В этой статье я расскажу как их различать друг от друга и что лучше поставить у себя в доме.

В чем разница электронного и электромеханического УЗО

Для начала давайте узнаем, чем они отличаются и по какому принципу работают. Начнем с электромеханического.

Главным исполнительным механизмом электромеханического УЗО считается дифференциальный трансформатор. Таким образом, в случае возникновения утечки, ток пройдет через данный трансформатор, во вторичной обмотке данного трансформатора также возникнет ток и напряжение, которые заставят сработать поляризованное реле, механически связанное с отключающим механизмом. Так произойдет отключение.

И получается, что вне зависимости есть в данный период времени напряжение в сети или нет электромеханическое УЗО отключит поврежденный участок сети, где возник ток утечки.

А что же с электронным?

А электронное УЗО сработает только в том случае, когда будет ток утечки и обязательно присутствовать рабочее напряжение в сети. Таким образом, если отсутствует питание (сеть обесточена), то электронное УЗО даже при образовании утечки не сработает.

Тут возникает вполне логичное утверждение: Ну и что, что не сработает, света все равно же нет!

Данное утверждение не совсем верное и сейчас я объясню почему.

Давайте переберем все возможные варианты аварийных ситуаций:

2. Обрыв нулевого провода. А вот данная ситуация не в пример опаснее и вот почему. Так как произошел обрыв всего одного проводника, а именно рабочего нуля, то в сети все равно будет присутствовать фаза. А это значит поражение электричеством вполне возможно, и если именно в такой момент произойдет пробой изоляции стиралки, то, прикоснувшись к ней, вы будете поражены током, а электронное УЗО будет бездействовать, так как напряжения нет, а есть лишь опасный потенциал.

3. Третьим очень неприятным моментом являются скачки напряжения. Из-за них зачастую и выходят из строя подключенные в момент возникновения «скачка» напряжения электронные приборы. А чем является электронное УЗО? Все верно, этим прибором, которое постоянно включено в сеть. И вполне может возникнуть ситуация, что электронная плата выйдет из строя и из-за этого не произойдет отключение сети во время возникновения тока утечки.

Видно, что последние два пункта никоим образом не затрагивают электромеханические УЗО, поэтому, по моему мнению, лучше выбирать именно их для установки в вашем доме.

Так, с типом УЗО определились, теперь давайте научимся их различать

Как отличить электронное от электромеханического УЗО

Самым простым и доступным способом различить эти изделия — это внимательно рассмотреть схему, которая нарисована на всех аппаратах, ведь присмотревшись к ней можно найти существенные различия.

Итак, взглянув на электромеханическое УЗО, вы увидите дифференциальный трансформатор, оный соединен через вторичную обмотку с поляризованным реле, оное так же имеет связь с механизмом отключения. Как говорится, механика в чистом виде.

А теперь давайте внимательно изучим схему электронного УЗО

На первый взгляд схемы очень похожи, тут так же есть и трансформатор, и реле, вот только кроме этих элементов в данной схеме присутствует еще один, а именно электронная плата, к которой подведено питание.

Нет питания — нет срабатывания такого УЗО.

Используем батарейку

Еще одним вариантом определения какое перед вами УЗО является использования любой у вас имеющейся батарейки.

Для этого берем УЗО, батарейку и два провода.

Одни концы провода зажимаем на клеммах УЗО

Затем включаем УЗО и концами касаемся плюса и минуса батарейки. Если ничего не произошло, то меняем концы местами и вновь прислоняемся к батарейке. Опять ничего не произошло — перед вами электронное УЗО.

Если реле сработало (хотя бы в одном из двух вариантов), то перед вами электромеханическое реле.

Вот таким нехитрыми способами можно определить какой тип реле находится перед вами. И какой из них выбрать, конечно вам решать, но я бы ставил только электромеханическое УЗО.

Статья оказалась полезна и интересна, тогда палец вверх (лайк).

Спасибо за внимание

Отличие электронного УЗО от электромеханического УДТ

Электронные и электромеханические устройства защиты отличаются только типом порогового устройства. Как уже отмечалось выше, в электронных аппаратах защиты в качестве порогового устройства используется электронный усилитель, который вырабатывает сигнал отключения. Этот сигнал подается на обычное реле, которое воздействует на механический расцепитель. Электронные компоненты, в отличие от электромеханических реле, обходятся дешевле и имеют меньший технологический разброс. Поэтому электронное УЗО, как правило, стоит меньше электромеханического аппарата защиты.

Люди, не сталкивавшиеся ранее с устройствами защитного отключения, часто задают вопрос: как отличить электромеханическое УЗО от электронного? Отличить устройства можно по маркировке, нанесенной на лицевую часть корпуса аппарата. У всех УЗО на корпусе можно увидеть символическое изображение дифференциального трансформатора. Он изображается в виде эллипса, охватывающего силовые проводники. От трансформатора прочерчивается символическая линия связи, идущая к устройству сравнения. Устройство сравнения изображается в виде прямоугольника или треугольника. Если нарисован треугольник, то это электронное УЗО. Если прямоугольник — это электромеханическое устройство.

Вечный спор об УЗО

На форумах электриков не затихают споры на тему: какое устройство защиты лучше использовать, УЗО электронное или электромеханическое?

В принципе функциональных различий между аппаратами с разными пороговыми устройствами нет. Оба типа устройств дифференциального тока с успехом выполняют свои функции. Но дотошные исследователи подметили одну особенность, которой обладает электронное УЗО. Для работы операционного усилителя нужно питание. Оно берется с входных клемм аппарата защиты. Поэтому, в случае обрыва нуля или фазы питающей электронную схему, устройство теряет работоспособность. Электромеханическое УЗО лишено этого недостатка, так как исполнительный орган питается от вторичной обмотки трансформатора. Поэтому при обрыве нулевого провода «электромеханика» все равно сработает в случае возникновения утечки фазы.

По схеме на корпусе УЗО

На корпусе всех современных УЗО изображается его электрическая схема. Если ее нет на лицевой части корпуса ищите сверху.

Схема электронного УЗО несколько отличается от схемы электромеханического. Если знать эти отличия, то можно легко перед покупкой распознать тип УЗО.

Схема электро-механического УЗО:

  • нарисован дифференциальный трансформатор
  • нарисовано реле, которое имеет связь с трансформатором
  • нарисован отключающий механизм
  • еще изображается кнопка ТЕСТ

Пример такой схемы:

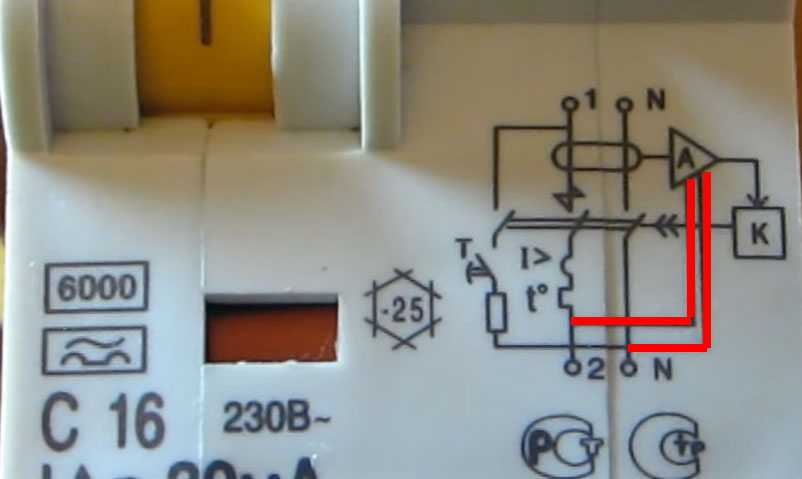

Схема электронного УЗО:

Элементы, которые изображаются на схеме электронного УЗО, почти не отличаются от тех, что указаны на электромеханическом. В чем же разница? А она заключается в дополнительной электронной плате.

К этому элементу подходит два проводника – фазный и нулевой, то есть 220В. Это и есть внешнее питание необходимое для работы электронного УЗО.

Пример работы УЗО

Приведем небольшой пример типичного УЗО-Д. Дано:

  • двухпроводная цепь электроснабжения на 220 В, без заземления;
  • в качестве потребителя энергии — стиральная машина;
  • встроенное в цепь устройство выключения.

Штатно УЗО пропускает электроэнергию напрямую и без препятствий. Входящий и поступающий токи имеют равное значение. При появлении, допустим, неисправности электродвигателя, напряжение окажется подано на корпус машинки. Коснувшись его, ничего не подозревающий человек окажется под мощным ударом электричеством.

Возникает ток утечки и разбалансировка: часть энергии утекает через тело попавшего под удар. В УЗО возвращается меньше электроэнергии, чем его покинуло, прибор разрывает цепь.

Существуют как простые механические устройства защиты, так и модели с полупроводниковыми размыкателями контактов. Есть и версии с более сложной встроенной логикой. Но электронные дороже и нуждаются в дополнительном питании для поддержания работы схем.

Устройство электромеханического УДТ

Электромеханические УЗО состоят из следующих основных деталей:

  • корпуса;
  • контактной системы состоящей из клемм, к которым подключаются питающие провода, подвижных и неподвижных контактов, которыми осуществляется коммутация;
  • измерительного трансформатора и выпрямителя;
  • поляризованного реле;
  • системы механического отключения (расцепителя);
  • системы гашения электрической дуги;
  • тестовой кнопки и резистора.

Поляризованное реле

Исполнительным органом в электромеханических устройствах дифференциального тока является поляризованное реле. Поляризованное реле относится к классу бистабильных реле постоянного тока. Оно может находиться как в отключенном, так и во включенном состоянии в отсутствие напряжения на его обмотке. В УЗО на обмотку поляризованного реле поступает выпрямленное напряжение от измерительного трансформатора. При достижении порогового значения происходит переключение реле, которое механически связано с расцепителем. В результате происходит отключение УДТ.

Кнопка «ТЕСТ»

В отличие от автоматических выключателей и других аппаратов защиты, в УЗО имеется возможность выполнения проверки работоспособности устройства. Проверка выполняется нажатием кнопки «Тест». Эта кнопка вместе со специально подобранным резистором образует цепочку, которая имитирует возникновение тока утечки. Концы цепочки соединяются с нулевым и фазным проводом. Проводники цепочки не проходят через кольцевой сердечник дифференциального трансформатора. Поэтому при проведении теста нарушается баланс магнитных потоков в измерительной системе. Номинал резистора выбирают таким образом, чтобы ток искусственной утечки был равен номинальному току срабатывания дифференциальной защиты.
