Провод мгшв

МГШВ, МГШВЭ

Нормативная документация: ТУ 16-505.437-82Код ОКПО: 35 8321; 35 8322

Область применения:

Провод предназначен для работы при рабочем переменном напряжении до 380В для сечений 0,12; 0,14 мм² и 1000В для сечений 0,20-0,50мм² частоты до 10 кГц и постоянном напряжении до 500 и 1500В

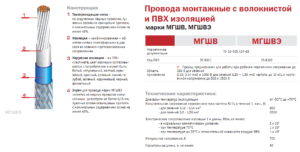

Элементы конструкции

1 Токопроводящая жила — из скрученных медных проволок, луженых оловянно-свинцовым припоем, с номинальным содержанием олова не менее 40%

2 Изоляция — комбинированная: обмотка нитями полиэфирными в два слоя, во взаимно-противоположных направлениях

3 Наружная изоляция — из ПВХ-пластиката

4 Экран для провода марки МГШВЭ — оплетка из медных проволок номинальным диаметром не 0,15 мм, луженых оловяносвинцовым припоем с номинальным содержанием олова не менее 40%

Цветовая гамма проводов

Цвет наружней изоляции согласовывается с потребителем и может быть: белый, натуральный, желтый, оранжевый, красный, розовый, синий, голубой, зеленый, коричневый, черный, фиолетовый

Варианты поставки

Диапазон температур эксплуатации от -50°С до +70°С

Испытательное напряжение переменного тока частоты 50 Гц в течение 1мин.:

• для сечения 0,12-0,14 мм² — 800В
• для сечения 0,2-1,50 мм² — 2000В

Электрическое сопротивление изоляции 1м длины. МОм, не менее:

• в нормальных климатических условиях — 2х10⁴
• при температуре 70°С — 1х10ᵌ
• при температуре до 35°С и относительной влажности воздуха 98% — 1х10²

Импульсное напряжение — 700В

Строительная длина не менее — 50м

Вся продукция завода сертифицирована.Перечень изделий, имеющих сертификаты (декларации) соответствия, Вы можете скачать по данной ссылке: RAR архив (67 kb)

Ссылки по теме: Виды сертификации и применение знака соответствия

Выберите интересующий Вас продукт, нажмите , чтобы добавить его в Корзину заявок.

Для заказа оставьте заявку и мы свяжемся с Вами!

Загрузить каталог Низковольтные

Марки

• НВ (Э), НВМ (Э), НВ (бс)
• МС 26-15, МСЭ 26-15, МСЭО 26-15
• МС 16-15, МСЭ 16-15, МС 16-35, МСЭ 16-35
• МСу 16-13м 2х0,03
• МС 15-18, МС 15-11, МСЭ 15-11, МСЭО 15-11
• МК 26-14, МКЭ 26-14, МКЭО 26-16
• МКШ, МКЭШ
• МКВВ, МКВЭВ
• МГЛФ (Э)(Ф)
• МГШВ, МГШВЭ

Особенности конструкции

Для конструкции провода МГШВ характерно то, что он производится с площадью поперечного сечения от 0,12 кв. мм до 1,5. Жилы луженные, это предохраняет их от окислений и улучшает качество контакта. Покрытие из шелка улучшает изоляционные свойства, при этом не ухудшает подвижность и гибкость провода.

Экран также выполняется из луженных медных жил диаметром не менее 0,15 мм. Он служит дополнительной механической защитой, но главное его свойство – защита от электрических помех. Экран предохраняет от искажения сигнала, которые происходят под воздействием электромагнитных помех.

Жилы могут быть различных цветов – это нужно для удобства при монтаже и обслуживании радиоэлектронного устройства. Пример цветов изоляции МГШВ и их буквенных обозначений:

• Белый или серый – Б.
• Желтый, оранжевый, фиолетовый – Ж.
• Розовый, красный – К.
• Синий или голубой – С.
• Зеленый – З.
• Коричневый – Кч.
• Черный – Ч.

Эксплуатационные характеристики

Благодаря полиэфирной изоляции и наружной изоляции из ПВХ, провод МГШВ устойчив к атмосферным осадкам, ультрафиолету, статической пыли. Изоляция устойчива к воздействию минеральных масел, бензина, соленой воды, соленого тумана. Провод не плесневеет, не теряет своих характеристик при механических ударах, как одиночных, так и многократных. Провод МГШВ устойчив к линейному ускорению, синусоидальной вибрации и акустическим шумам. Так же, изоляция хорошо выдерживает температуру до +150С, при условии кратковременного воздействия. Эксплуатационный температурный диапазон – от -50С до +70С. То есть, провод МГШВ может использоваться практически во всех регионах страны. Провод эксплуатируется при относительной влажности до 99% (при температуре до +35С). Рассчитан на использование в условиях пониженного и повышенного атмосферного давления (до 3 атм.).

Провод МГШВ не распространяет горение, при условии одиночного применения.

Расшифровка маркировки

В маркировке отечественной кабельной продукции заложена информация о том, из чего состоит изделие. Соответственно этих данных достаточно для определения большей части его технических характеристик, потому что параметры, в общем, зависят от применяемых в производстве материалов. Как расшифровывается маркировка провода МГШВ:

• М – монтажный, говорит о том, для чего предназначен – для монтажных работ внутри каких-либо приборов, например.
• Г – гибкий, говорит о классе гибкости токопроводящей жилы 4. Это очень мягкий провод.
• Ш – материал первого слоя изоляции – шелк. Толщина шелковых нитей определяется техническим условием и может отличаться от производителя к производителю. Но эта изоляция применялась в советское время, сейчас – в основном полиэфирные волокна. Такая изоляция нужна и в качестве диэлектрика, и в качестве механической защиты тонких проволок ТПЖ. Не сильно влияет на гибкость.
• В – материал второго слоя изоляции – ПВХ.
• Э – говорит о наличии экрана. МГШВ и МГШВЭ – это провод без и с экраном. Экранированная версия бывает с 2 и 3 токопроводящими жилами.

Технические характеристики кабеля и провода МГШВ, МГШВЭ

• Возможна эксплуатация в диапазоне температур: от –50 °С до +70 °С.
• Срок службы: не меньше 15 лет.
• При одиночной прокладке не распространяют горение.
• Провода данной марки выдерживают воздействие соляного тумана, бензина, плесени, механические нагрузки, устойчивы к ультрафиолетовому излучению.

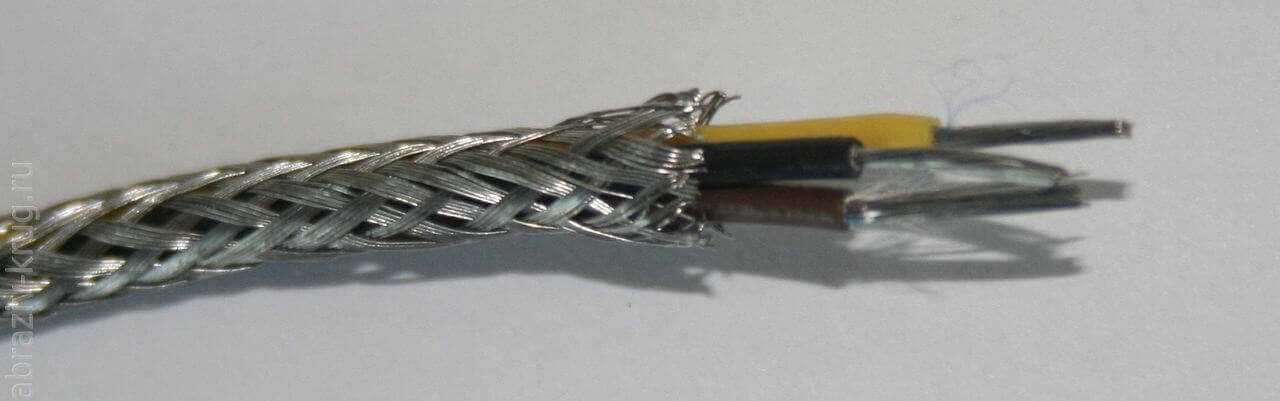

Провод монтажный МГШВЭ

Структура провода МГШВЭ: ТОКОПРОВОДЯЩАЯ ЖИЛА – из медных проволок, луженых оловянно-свинцовым припоем. Скрученная токопроводящая жила 4 или 5 класса по ГОСТ 22483-77. ИЗОЛЯЦИЯ – два слоя полиэфирной нити во взаимно-противоположных направлениях и поливинилхлоридный пластикат.  ЭКРАН – поверх изоляции в проводах марки МГШВЭ накладывается экран из медных проволок номинальным диаметром не более 0,15 мм, луженых оловянно-свинцовым припоем.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: Электрическое сопротивление изоляции, пересчитанное на 1 м длины, Мом, не менее: в нормальных климатических условиях – 2х104; при температуре до 70°С – 1х103; при относительной влажности воздуха 98% и температуре до +35°С – 1х102. Провода устойчивы к: синусоидальной вибрации, механическому удару одиночного и многократного действия, линейному ускорению и акустическому шуму – по ОТУ; атмосферным конденсируемым осадкам, статической пыли, соляному туману, плесневым грибам; солнечному излучению, к кратковременному воздействию температуры до 150°С; воздействию бензина, минерального масла и соленой воды. Провода не распространяют горение при одиночной прокладке. Диапазон рабочих температур: от -50 до +70°С. Минимальная наработка проводов – 10 000ч Строительная длина не менее 50 м , допускается поставка длинами не менее 5 м в количестве не более 30% от общей длины партии. Срок службы проводов – 15 лет.

НАЗНАЧЕНИЕ: Провода монтажные с комбинированной волокнистой и поливинилхлоридной изоляцией предназначены для работы при рабочем переменном напряжении до 380 В для сечений 0,08 – 0,14 мм2 и 1000 В для сечений 0,2 – 1,5 мм2 частоты до 1000 Гц и постоянном напряжении до 500 и 1500 В соответственно, при температуре от минус 50°С до плюс 70°С.  Применяются для подвижного и фиксированного внутриприборного и межприборного монтажа электрических устройств и выводных концов электроаппаратуры.

Это интересно: Установка распределительной коробки в бетон — видео, инструкция, фото

Лучшие производители

На отечественном рынке среди всех марок кабелей все производители в принципе равны. Но для МГШВ можно выделить:

• ООО «Камский кабель», Пермь
• АО «Уралкабель», ООО «ХКА», Екатеринбург
• АО «Сибкабель», ООО «ХКА», Томск

При этом, если вы не нашли провод МГШВ, то можете поискать более доступные аналоги:

• ПВ-3, ПВ-4;
• ПуГВ;
• НВ-3, НВ-4, НВ-5.

На этом мы заканчиваем обзор характеристик и области применения провода МГШВ. Надеемся, предоставленная информация была для вас полезной и интересной!

Будет полезно прочитать:

• Провод для сборки щитка
• Лучшие производители кабеля
• Характеристики провода МКЭШ

Опубликовано:
31.07.2018
Обновлено: 31.07.2018

Применение

Провод МГШВ имеет широкое применение в разных сферах – в строительстве, производстве, промышленности, в быту. Применяется провод, как для стационарных, так и для подвижных соединений. Провод используется для внеблочных или внутриблочных соединений при монтаже электроаппаратуры, радиоаппаратуры. Особенно распространено его применение в авиастроении, в кораблестроении.

Особенности применения

Провод МГШВ не имеет каких-либо особенностей – его зачистка и монтаж проводятся в соответствии с общепринятыми правилами.

Нужно отметить, что все выше перечисленное справедливо для провода высокого качества. Низкое качество или брак делают применение провода невозможным ввиду его потенциальной опасности.

У нас вы сможете приобрести провод МГШВ в широком ассортименте (разного сечения). Вся продукция сертифицирована – мы предоставляем сертификат соответствия на каждый тип провода МГШВ.

Мы предлагаем провод МГШВ по доступной цене, в любом количестве.

Другая продукция

Плетенка АМГ
Провод МС 16-13
Провод МС 26-13
Провод МГШВЭ
Провод НВ-4
Провод ШВВП

Технические характеристики

Технические характеристики провода МГШВ отличаются от привычных электрических проводов, в первую очередь размерным рядом сечений токопроводящих жил. Ниже представлена таблица сечений и номинального сопротивления жил провода:

Жилы с таким мелким сечением имеют и без того высокий класс гибкости, при этом позволяют делать соединения в стесненных условиях, с низкой вероятностью её повреждения.

Далее рассмотрим, в какой сети и в каких условиях может работать провод МГШВ.

1. Номинальное напряжение – 380В для ТПЖ 0,12 кв. мм и 1000В для больших сечений, постоянного или переменного тока частотой до 10 кГц, а 500 и 1500В постоянного тока соответственно. Испытания проводятся кратковременной подачей напряжения 2000 В.
2. Срок службы – 10-15 лет, при наработке не менее 10000 часов.
3. Диапазон температур – от -50 до +70 градусов Цельсия (кратковременно до +150).
4. Выдерживают синусоидальные вибрации частотой до 5000 Гц и механические воздействия.
5. Атмосферное давление: пониженное до 0,000333 Па и повышенное до 295 кПа.
6. Не поддерживает горение при одиночной прокладке.
7. Электрическое сопротивление оболочки – 20 МОм при 20 градусах, а при 70 – 1 МОм.
8. Электрическое сопротивление токопроводящих жил – для минимального сечения в 0,12 кв. мм – 155 Ом/км. Для максимального – в 1,5 кв. мм – 15 Ом/км.

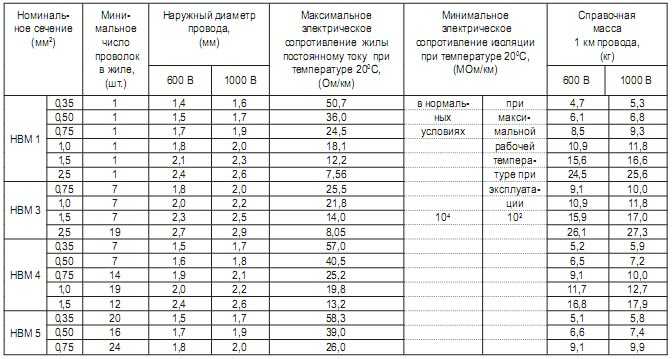

Такие характеристики позволяют работать даже если на проводах иней, воздействует туман, роса, плесень, солнечные лучи, естественно, что в определенных пределах. При транспортировке и монтаже габаритных изделий вам будет важен вес провода МГШВ, ознакомьтесь с таблицей:
