Интеллектуальная маркировка подземных коммуникаций

Но главное преимущество этой технологии вовсе не в облегченном определении места прохождения трассы. Маркеры бывают не только пассивными, но и интеллектуальными.

Они имеют внутреннюю энергонезависимую память на базе чипа RFID. Чип расположен на пластиковом диске.

В отдельных моделях все это плавает в растворе пропиленгликоля.

Зачем это нужно помещать в жидкость? Во-первых, это позволяет закапывать маркеры в промерзающих грунтах (без риска потери сигнала).

А во-вторых, автоматически выравнивает диск в горизонтальное положение, в независимости от того, каким боком вы положили этот шарик в землю.

В этот “буёк” при закладке вы можете записать всю необходимую информацию, а именно:

вид коммуникации

уровень напряжения

конкретное название муфты или фидера

собственника кабельной линии

глубину залегания

угол разворота трассы

То есть, отныне вы просто подводите маркероискатель в заданную точку, и моментально без поиска чертежей и документации, непосредственно “в поле” получаете всю интересующую вас информацию о кабеле.

Более того, с помощью того же маркероискателя все ранее записанные данные можно редактировать и изменять, что называется в режиме реального времени. Для этого располагаете трассоискатель над маркером в земле, выбираете соответствующие пункты меню и вводите все изменения.

Ведь в течение 50 лет может поменяться и собственник линии, и номер фидера. Не будете же вы раскапывать красный буй, чтобы внести в него новые данные.

Редактирование происходит напрямую через маркероискатель, даже без подключения к ноутбуку.

Интеллектуальный маркер выступает своего рода «вечным» опознавательным знаком, только не наружного исполнения, а подземного. При этом вандалы его никогда не смогут целенаправленно повредить.

Необходимость выполнения маркировки газовых коммуникаций

Сегодня маркировка подземных коммуникаций, в том числе подземных газопроводов является очень важным требованием.

Прокладка подземных газопровода является технически сложным и ответственным процессом, который должен проводиться по строго установленным правилам. В том числе должны выполняться требования по маркировке газопроводов и обозначению их на местности.

В этой статье мы обсудим основные требования к маркировке при проектировании и строительстве подземных газопроводов. Требования к маркировке газовых коммуникаций постоянно дополняются, рекомендуем учитывать все нормативные документы по данной тематике.

Обозначение местоположения газопроводов является обязательным, поэтому вопрос лишь в правильном выборе наиболее эффективных способов маркировки полиэтиленовых труб. В настоящее время электронные маркеры являются одной из наиболее совершенных технологий маркировки.

Умная сигнальная лента

Помимо пластиковых маркеров, нечто подобное вшивается непосредственно в сигнальную ленту. Если круглые, преимущественно используются на муфтах, поворотах и пересечениях, то умная сигнальная лента применяется на прямых участках в плотной городской застройке.

Такая лента не боится порывов и повреждений, если вы конечно не воткнете лопату или что-то более серьезное непосредственно в сам маркер.

Маркеры встроены в поверхность кластерами по 2 или 4шт в каждом. Расстояние между кластерами – 2 метра.

Сигнал за счет взаимного пересечения идет непрерывный. К сожалению, здесь маркеры не интеллектуальные и по ним можно только определить местоположение кабеля без излишних деталей и подробностей.

Ленты также имеют свою частоту в зависимости от типа коммуникации. Глубина обнаружения под землей – 60см.

При этом рекомендуемая высота закладки непосредственно над трассой коммуникации – 50см.

С чего все начинается?

Услуга трассировки водопроводной сети подразумевает четкий план действий:

  • Разработку всех условий существующей трассы, включая и наличие источника водоснабжения, и условия рельефа местности, и наличие всевозможных препятствий для прокладки труб.
  • Прорисовку на плане всех труб с ответвлениями и необходимыми пунктами.

Идеальным местом для трассировки является качественная топографическая карта: именно на ней можно указать все особенности трассы, разбить водопровод на нитки с указанием наименований, необходимых частей системы и прочего. Как правило, каждый водопровод состоит из магистральных и распределительных сетей, и это также входит в трассировку водопроводной сети, выполненную специалистами нашей компании.

  1. Магистральные сети. В трассировке водопроводной сети магистраль выполняет четкую роль: она позволяет полностью обеспечить объект водой, транспортируя и распределяя ее в соответствии с существующими техническими условиями.
  2. Распределительные сети. Такой тип сетей осуществляет непосредственную подачу воды конченому потребителю, то есть, в данной части присутствуют водоразборные узлы и прочие опорные точки.

Цена кабельного лома

Цена кабельного лома устанавливается в зависимости от состава металла, который используется в тех или иных изделиях, общего состояния проводки (наличие изоляции, загрязнений, краски и так далее) и объема сдаваемых изделий. Однако главным фактором, определяющим конечную цену, было и остается процентное содержание металла – чем оно больше, тем выше цена лома.

Лучше всего сдавать очищенную от изоляции проводку. Разделяют следующие способы разделения кабелей:

  • механический;
  • термообработка;
  • при помощи шредера.

Однако если лом сдается в больших объемах, разделить кабели самостоятельно практически невозможно.

Технология сборки

Устройство обладает несложной конструкцией и состоит из двух компонентов – приемника, на который поступает сигнал, и генератора, регулирующего работу прибора. Чем сильнее генератор, тем мощнее будет прибор и значительнее дальность расстояния, на котором он способен определять линии. Так, устройство, работающие от аккумулятора в 24 В, способно трассировать местность на 4 км и работать около ста часов бесперебойно. На работающий по такому принципу трассоискатель схема приведена ниже.

Места закладки электронных маркеров

Располагая маркеры под землей в следующих местах:

  • вдоль трассы газопровода,
  • муфты газопровода,
  • ответвления газопровода,
  • заглушки газопровода,
  • повороты газовой трассы,
  • пересечения с другими коммуникациями,
  • колодцы и люки газопровода.

С помощью электронных маркеров можно надежно обнаруживать и точно локализовывать эти места в процессе эксплуатации. Прямолинейные участки газопровода рекомендуется маркировать с интервалом не более 50 м.

Электронные маркеры для газопроводов позволяют:

  • провести точное позиционирование газопроводов;
  • записать дополнительную информацию;
  • получить записанную ранее информацию;
  • повысить точность маркировки
  • автоматизировать процесс трассировки коммуникаций.

Электронные маркеры показали высокую эффективность при решении задач повышения надежности и точности обнаружения подземных полиэтиленовых труб на участках повышенной опасности и сложности.

Отдельные части и общий план

Если говорить непосредственно о плане начертания, то на нем принято отображать и другие параметры сети, вернее, ее вид:

  • тупиковая сеть работает только в одном направлении,
  • кольцевая оснащена различными перемычками и магистралями, объединенными в одно целое;
  • обезличенная кольцевая сеть.

Независимо от того идет ли речь об эксплуатируемых трассах или о давно «потерянных» объектах – укрытых толщей грунта колодцах, недействующих каналах – мы определим их местонахождение и обозначим на плане.

Мы гарантируем качество своей работы. Благодаря накопленному опыту наши специалисты исполняют проекты строго следуя существующим стандартам.

Модельный ряд электронных маркеров в электроэнергетике

Для маркировки силовых подземных электрических линий мы рекомендуем следующие электронные маркеры:

  • Scotchmark 1422-XR/iD шаровой интеллектуальный программируемый маркер с внутренней памятью для силовых линий
  • Scotchmark 1251-XR/ID полноразмерный Интеллектуальный Программируемый Маркер с памятью для силовых линий
  • Scotchmark 1402-XR Пассивный Шаровой Маркер КЛЭП

Данные маркеры используется для обозначения:

  • трасс областных Кабельных Линий высокого классов напряжения;
  • трасс областных Кабельных Линий среднего классов напряжения;
  • трасс областных Кабельных Линий  в условиях затрудненности геодезических привязок.

Провод спутник

Кто-то может справедливо заметить, зачем мне все эти сложности, я свой кабель и так найду, подключив генератор к соответствующим жилам.

А если речь идет о коммуникациях без наличия металлических составляющих? Например, полиэтиленовый газопровод или оптоволоконные линии связи.

В такой ситуации обычно используется параллельно проложенный провод спутник. Хотя это никак и не регламентируется действующими отраслевыми стандартами, однако широко применяется.

Чаще всего в качестве проводника берут самый дешевый провод марки ПВ 1*2,5 или ПВ 1*4.

При этом, если объективно сравнивать все затраты, и особенно срок службы, то маркеры вчистую выигрывают по всем показателям у таких проводов. Вот здесь можете ознакомиться с уже реализованными проектами и отзывами по данной технологии.

Поиск кабеля под землей

При осуществлении строительных работ на незнакомом участке, знание точного расположения подземных коммуникаций является насущной необходимостью. Карты, где отмечено точное расположение проложенного кабеля или трубопровода, не всегда в наличии. Кроме того, практически всегда коммуникации скрыты слоем асфальта, бетона или расположены под газонами, поэтому найти кабель под землей — задача не из легких. В таких условиях проведение земельных работ, разработка котлованов для новых строений является необоснованным риском, способным привести к повреждению действующих инженерных трасс и серьезным авариям

Наиболее эффективным является поиск кабеля под землей с использованием специальных приборов. Данная технология позволяет «увидеть» телефонные, силовые, оптоволоконные кабели, а также коллекторы трубы и люки, даже если они находятся на глубине нескольких метров.

В каких случаях нужно применять электронную маркировку?

Электронные маркеры эффективно применяются  в нижеследующих случаях:

  • маркировка газопроводов в густонаселенных регионах,
  • маркировка газопроводов в зонах производственной деятельности,
  • маркировка газопроводов в зонах транспортных магистралей,
  • маркировка газопроводов в зонах строительства жилья
  • маркировка газопроводов в зонах строительства других линий коммуникаций.

Использование электронных маркеров при прокладке газопроводов дают возможность:

  • значительно поднять уровень  безопасности эксплуатации полиэтиленовых газопроводов;
  • получить экономию денежных средств  при проведении раскопок и земляных работ,
  • получить экономию денежных средств  при определении положения трубопровода;
  • получить экономию денежных средств  при проведении трассировки газовых коммуникаций;
  • увеличить безаварийный срок службы газопроводов.

Кроме того, достигается ускорение выполнения аварийно-восстановительных работ, врезок и подключений.

Электронные маркеры в газовом секторе экономики обеспечивают:

  1. точность определения места прохождения газопровода;
  2. просты в установке при строительстве газовых трас;
  3. не боятся помех от металлических объектов;
  4. не требуют технического  обслуживания;
  5. имеют длительный срок службы.

Инженеры нашей компании помогут спланировать схему маркировки силовых линий,  коммуникационных линий, газопроводов и водопроводов, выбрать необходимые электронные маркеры, предоставят необходимые документы, лицензии, сертификаты.

Вернуться на Главную

Причины и виды повреждений кабельных линий

Существует много факторов, негативно влияющих на целостность силовых кабелей, к наиболее распространенным из них можно отнести следующие:

  • Подвижка грунта, может быть вызвана аварией водопроводных, канализационных или тепловых сетей, а также сезонными явлениями, например, весенним оттаиванием.
  • Превышение допустимых норм эксплуатации КЛ, что может привести к термической перегрузки линии, вызванной увеличением токовой нагрузки.
  • Образование в КЛ высокого уровня электрического тока от транзитного КЗ.
  • Механическое повреждение при земляных работах без учета прохождения подземных коммуникаций и глубины трассы.
  • Ошибки при прокладке КЛ. В качестве примера можно привести нарушения технологии соединения жил кабельными муфтами.
  • Заводской брак.

Заметим, что при открытой прокладке кабельных трасс некоторые перечисленные выше причины повреждений встречаются крайне редко. В частности, снижается вероятность влияния подвижки грунта и механические воздействия вследствие земляных работ. Помимо этого зоны повреждения открытых КЛ, в большинстве случаев, можно обнаружить при визуальном осмотре, без задействования спецметодов.

Разобравшись с причинами, перейдем к видам повреждений, поскольку от этого напрямую зависит, каким методом будет локализирован аварийный участок КЛ.

Чаще всего ремонтным бригадам приходится сталкиваться со следующими видами неисправностей:

  • Дефект, вызванный полным или частичным обрывом КЛ. Чаще всего причиной аварии является проведение земляных работ без определения прохождения кабельных трасс. Несколько реже причиной данного повреждения может стать КЗ в соединительных муфтах.
  • В силовых кабелях (более 1кВ), часто встречается пробой одной из жил на землю (однофазное замыкание). Ток утечки, как правило, это вызвано снижением качества изоляции в процессе эксплуатации КЛ.
  • Межфазные повреждения, а также виды металлических замыканий, могут возникнуть в любых линиях, причина повреждений такая же, как и в предыдущем пункте.
  • Плановое испытание кабеля, при котором задействуется высокий уровень напряжения, показывают низкую надежность изоляции, и приводит к возникновению пробоя. При определенных обстоятельствах такая линия может продолжать эксплуатироваться, но из-за низкого уровня ее надежности, авария может проявиться в любое время.

Что такое электронная маркировка?

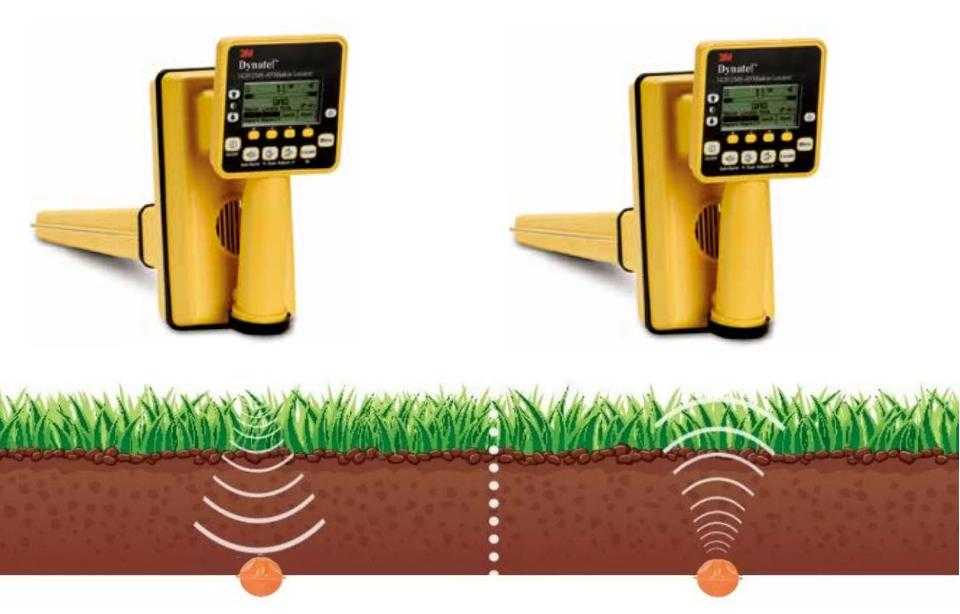

В чем суть электронной маркировки кабеля? Все очень просто. Рядом с действующей коммуникацией изначально в период строительства закладывается специальный маркер – “апельсин” в защитном пластиковом кожухе.

Этот маркер легко определяется с поверхности земли зондирующим прибором. Поисковый инструмент генерирует сигнал, что вызывает в маркере ответные колебания определенной частоты, которые и фиксируются на экране.

Особенно такие штуки эффективны в местах установки муфт и на поворотах трассы.

На маркер не нужно подавать никакого напряжения и к чему-либо подключать.

Представьте себе, что отныне при трассировке линии вам больше не придется:

1Ехать в ТП или на подстанцию, дабы отключать и откидывать концы кабеля. 2Переключать потребителя на резервную КЛ.


3Подсоединять к жилам генератор.


4Беcпорядочно бродить в наушниках по городу и среди постороннего шума пытаться услышать писк от источника сигнала.


5Копать шурф, чтобы узнать глубину залегания.

Ваши трудозатраты при этом снизятся минимум на 50%. Вот реальный расчет и сравнение подобной работы, выполненной на одном из филиалов ОАО “МОЭСК”.

Срок службы маркера – от 50 лет и выше. Отдельные экземпляры можно закапывать на глубину до 2,4м и они будут прекрасно прослушиваться.

Правда их всегда рекомендуется закреплять с кабелем во избежание перемещения при движении грунтов.

Пятно сигнала от них на поверхности достигает 2 метров.

Рекомендуем прочитать:

Как правильно померить площадь комнат, помещений? Какие инструменты нужны?

Не нашли статью на интересующую вас тему? Просто напишите пару слов в форме в верхней части экрана, наш поиск сам подберет подходящие статьи.
Всё о загородной жизни и строительстве
Куда расширяется Москва? И чем это грозит дачникам? 586522
Сможет ли ЦКАД разгрузить подмосковные шоссе? 328461
Как посчитать сотки земли? 272478
Какие районы Подмосковья самые чистые и грязные по экологии? 234517
Какие станции метро будут построены в Подмосковье? 210016

Сколько стоит подключить дом и участок к коммуникациям? 157596
Где лучше жить в Подмосковье? Рейтинг районов 127119
Сколько соток земли нужно для строительства дома? 124603
Районы Новой Москвы. В чем их достоинства и недостатки? 122332
Какие есть ограничения на строительство вблизи рек и водоемов? 106600
Какое отопление дома выгоднее: газовое или электрическое? 91610
Строительные нормы и правила застройки земельных участков 87137
Какие есть выставки готовых домов в Москве и Подмосковье? 82492
Лучшие коттеджные поселки Подмосковья 74987
Какие дома сейчас продаются в Московской области? 71058
Что такое земельные участки без подряда? 63403
Считаются ли цоколь и подвал этажами? 59357
Обустройство участка с нуля. С чего начать? 56364
Можно ли выйти из СНТ? 55216
Какие налоги нужно платить за дом, гараж, баню и другие постройки? 53086
Как переоформить участок? И сколько это стоит? 54453
Выгодно ли строить дом на продажу? 49722
Где скоро будет газ? План газификации поселков Подмосковья 46956
Лучшие места для рыбалки в Подмосковье 45577
Подводные камни при покупке дома

На что нужно обратить внимание? 44219
Как правильно торговаться за дом? 43096
Жизнь в коттеджном поселке. Плюсы и минусы 43039
Рейтинг районов Подмосковья по качеству жизни 46061
Стоит ли покупать дом в СНТ для постоянного проживания? 45718
Нужно ли получать разрешение на строительство дома на своем участке? 44080
Будет ли дом, построенный в СНТ, считаться жилым? 42271
Что делать после покупки участка? 38802
За какой срок обычно строятся частные дома? 36443
Самые большие и дорогие коттеджи в России 35652
Сколько будет стоить построить свой дом? 34879

Из чего лучше всего построить дом для ПМЖ? 31842
Как оформить арендуемый участок под домом? 31209
Стоит ли арендовать земли лесного фонда под строительство? 29013
На сколько этажей можно построить коттедж? 28775
Экопоселки и экопоселения. Что это такое? 27789
Каков размер коммунальных платежей в коттеджных поселках? 26705
Как построить дом на участке с уклоном? 26152
Ремонт и отделка коттеджа. Порядок работ и все этапы 25583
Покупка участка с неоформленным домом. Какие риски? 24136
Какие частные дома более теплые зимой? 23893
Раздел дома с участком. Как правильно оформить? 23048
Газ в частный дом. Как провести? 23048
Как сдать свой участок в аренду? 22473
Строительство дома под ключ? Как это? И сколько будет стоить? 21681
Износ состояния дома. Как понять? Как посчитать? 21108
Модульные дома. Что это такое? 20520
Сколько будет стоить содержать свой дом? 20195
Земли ЛПХ. В чем их плюсы и минусы? 19822
Прилесные участки (у леса). В чем их плюсы и минусы? 19260
Как изменить целевое назначение участка? 19127
Что лучше: Коттедж или Таунхаус? 18830
Можно ли сделать из дачи жилой дом? 18564

Маркеры для проводов и кабелей в дом. Как выбрать?

Начнем с того, что такое маркеры для проводов? Обычно это мелкие элементы, изготовленные из изоляционных материалов, которые мы можем легко нанести или закрепить на кабеле. Благодаря этому он будет отчетливо маркирован нужной отметкой, при этом не мешая его конструкции.

Маркеры для кабелей сегодня можно купить в любом строительном магазине. Они отличаются различными типами, в зависимости от конкретных условий расположения и использования кабелей. Поэтому, прежде чем сделать выбор маркера для проводов, необходимо понимать в чем их отличия.

Во-первых, данные элементы электропроводки отличаются от способа маркировки:

  • Маркеры для однопроводных электрических проводов — это цифра или буква. Некоторые строители покупают провода и маркеры таким образом, что при соединении они образуют строку символов на одном кабеле;
  • Маркеры для электрических проводов, многосимвольные — такие изделия на полках магазинов встретишь редко, обычно они делаются под заказ. Вы можете сами определить, будет ли маркер содержать конкретную строку или последовательность символов;
  • Маркеры для электрических проводов без символов — это изделия без нанесенной символики. Таким образом мы можем сами сделать описание. Однако, обычная ручка, карандаш или фломастер достаточно быстро размазываются, также часто возникает проблема с возможностью размещения на ограниченной области маркера и правильного считывания почерка. Вот почему непечатные маркеры для проводов сегодня используются редко, скорее как временное решение.

Во-вторых, маркеры для кабелей отличаются конструкцией и используемым материалом:

Маркеры MZ — это стандартные, наиболее популярные изделия, используемые большинством компаний и застройщиков. Обычно они сделаны из ПВХ, который не содержит свинца и кадмия. Их конструкция делает их самозатухающими, что значительно повышает противопожарную защиту проводки. В любом случае рекомендуется при покупке маркеров проверить есть ли информация о проведении испытаний на огнестойкость. Изделие должно соответствовать противопожарным стандартам, должно быть устойчивым к истиранию, а также покрыто специальным ПВХ-покрытием, что значительно повышает их прочность. Преимущество проводных маркеров MZ состоит в том, что они бывают разных цветов и размеров, которые обозначены цифрами (где MZ-0 — это самые маленькие изделия для кабелей с наружным диаметром не более 2,5 мм, MZ-5 — это самая большая маркировка, которую можно использовать даже для кабельных пучков. Наружный диаметр может составлять от 15 до 20 мм);

Маркеры MZ-T — это термоусадочные изделия, которые сжимаются под воздействием температуры. Благодаря этому они очень хорошо прилипают к кабелю и не скользят по кожуху. Вот почему их очень сложно впоследствии снять с кабеля

При покупке маркеров этого типа обратите внимание на степень их усадки;

Маркеры MZ-МКК — изготовлены на основе международного цветового кода. Они отмечены цифрами — каждый маркер имеет индивидуально назначенный цвет, что определенно облегчает их идентификацию в условиях ограниченного освещения;

Маркеры MZ-AS — их поверхность матовая, благодаря чему надписи наклеиваются лучше и хорошо видны;

Маркеры MZ / K — они имеют небольшую длину, поэтому мы можем легко расположить несколько изделий рядом друг с другом;

Маркеры MZ / W — имеют уменьшенную ширину, поэтому они чаще всего используются при большом уплотнении проводов;

Маркеры MZ / W — они изготовлены из прозрачного ПВХ

А цифры и буквы на них нанесены в специальном кармане, в котором размещена этикетка с отметкой. Благодаря этому мы можем изменить маркировку данного провода в любое время;

Маркеры DK — используются, в частности, в монорельсе и сборных шинах, а также в монтажных зажимах;

Маркеры KTM и KTN — они играют двойную роль. С одной стороны, они имеют в виду канал, а с другой стороны, они образуют конец. Они используются в кабелях, которые подключены к разъемам.

Проволочные и проводные маркеры. Какие лучше?

Итак, мы рассмотрели особенности маркировки, но этого, безусловно, еще недостаточно, чтобы сделать правильный выбор. Конечно, большинство таких изделий делается из похожих материалов, однако небольшие отличия все же между ними есть:

Диапазон температуры

Маркировку проводов хорошего качества можно использовать в любых условиях. Эти изделия выдерживают перепады температуры от -30 до +100 градусов.

Защита

Здесь идет речь о защите маркера от воздействия агрессивных внешних факторов. На рынке имеются продукты, способные противостоять действию, в частности, кислот, масел, растворителей, топлива и агентов, используемых для обслуживания кабелей. Маркеры также должны быть устойчивы к горению (самозатухающий материал).

Слаботочные кабели, обесточенные силовые кабели, металлические трубопроводы

Кабели связи в основном экранированы (в том числе и оптические) и электромагнитное поле, образованное движущимися электронами, невозможно обнаружить на поверхности земли. То же самое касается и обесточенных силовых кабелей и металлических труб. Для определения таких коммуникаций, необходимо каким-то образом обеспечить передачу по ним тонального сигнала. Это возможно сделать при помощи генератора с индукционной антенной, при помощи которой можно навести в кабеле (трубе) сигнал без непосредственного доступа. Индукционная антенна образует вокруг себя электромагнитное поле. В случае, если в такое поле попадает проводник электрического тока, в нем появляются вихревые токи, которые распространяются по кабелю и приводят к образованию вокруг проводника нового поля. Это поле и отслеживается приемником. В идеальном случае, для наведения сигнала в кабеле (трубе) необходимо расположить генератор непосредственно над ним. Поэтому:

  • инженер с генератором становится с одной стороны участка
  • генератор включается в режиме бесконтактного подключения к линии при помощи индуктора
  • другой инженер с приемником становится от него на расстоянии 20-30м
  • оба начинают двигаться параллельно.

В случае, если во время движения труба оказывается между инженерами, инженер с приемником сможет зафиксировать сигнал, наведенный инженером с генератором. Для определения коммуникаций этим методом, инженеры должны разбить весь участок на квадраты по 20-30м и пройти каждый из них вдоль, поперек и по диагонали.

Маркировка силовых линий в электроэнергетике

Электронный маркер – это электрически пассивный датчик, который закладывается в грунт рядом с инженерными коммуникациями в процессе нового строительства, планового ремонта или аварийно-восстановительных работ.

Существует особый тип маркеров — интеллектуальные. Кроме колебательного контура они содержат встроенный чип с памятью, что позволяет помимо простой локализации записать и впоследствии считать с помощью прибора информацию, записанную в маркер до закладки. Использование маркеров позволяет уйти от недостатков традиционных методов идентификации: высокой погрешности измерений (до ±2 м, в зависимости от глубины залегания кабеля) и необходимости отключения кабельной линии (КЛ) при использовании индукционного метода трассировки, а также отсутствия точной информации о КЛ и достаточных привязок в нужном месте при поиске на основе исполнительной документации.

Электронный маркер позволяет записать в память:

  • информацию о местонахождении;
  • дополнительную справочную информацию.

Электронные маркеры закладываются в грунт рядом с кабельными линиями электропередачи на низкий, средний и высокий классы напряжения в процессе их строительства, при проведении реконструкции или аварийно-восстановительных работ.

Преимуществами системы электронной маркировки являются:

  • уверенная идентификация КЛ любого класса напряжения;
  • высокая точность локализации (отклонения в пределах 10-20 см);
  • отсутствие помех в процессе маркеропоиска от металлических объектов в грунте.

Согласно интернациональному стандарту APWA, электронные маркеры для различных отраслей различаются цветом кожуха и резонансной частотой.

Для маркировки специальных точек и объектов на трассах кабельных линий связи (КЛС) следует применять электронные маркеры интеллектуального типа. Интеллектуальные маркеры представляют собой особое схемотехническое решение. Они содержат
встроенный RFID-чип с памятью, позволяющий записывать, хранить и считывать пользовательскую информацию. Информация из памяти передается в прибормаркероискатель на резонансной частоте колебательного контура маркера.

Виды маркеров

Какие вообще виды маркеров существуют?

Широкое применение получили 4 типа:

околоповерхностный или пальчиковый

Используется, если кабель залегает неглубоко, сразу под асфальтом или другим покрытием. Глубина считывания – 0,6м.

Для установки достаточно просверлить отверстие диаметром 2см и воткнуть в него “пальчик”.

минимаркер

Ставится преимущественно в мягких грунтах, когда полноценный маркер считается избыточным решением из-за не совсем глубокой трассы (1,8м).

шаровой маркер

Самый распространенный тип всех маркеров для кабеля, муфт и других коммуникаций. Именно в них применим принцип интеллектуальности.

Глубина обнаружения – 1,2м для интеллектуальных моделей и 1,5м для пассивных.

полноразмерный маркер

Используется для глубокозалегающих объектов – 2,0-2,4м.

При этом все маркеры никогда не закапываются вровень с трассой. Как правило, они проходят на 20см выше ее уровня.

Маркеры отличаются по цвету и имеют свою частоту сигнала. Это сделано для распознавания типа коммуникации:

красный – эл.кабель

оранжевый – телекоммуникации, связь

желтый – газопровод

синий – водопровод

черно-оранжевый – кабельное ТВ

Сопутствующее оборудование при локализации течей на подземном водопроводе

Для получения наиболее достоверной информации при локализации мест утечек рекомендуется использовать портативные акустические течеискатели типа DXmic в паре с коррелятором.

Прибор такого типа (его также называют грунтовой микрофон) находит и замеряет шум на уровне земли. Для этого он оснащен микрофоном типа «колокол» для твердых грунтов и микрофоном типа «стержень» для мягких грунтов, усилителем и анализатором шумов, а также высококачественными наушниками. Предполагается, что прибор показывает максимальный уровень шума, находясь непосредственно над течью. Однако слишком высокий или слишком низкий уровень шума протечки не всегда позволяет точно локализовать ее при помощи грунтового микрофона. Для борьбы с посторонними шумами (от других источников) прибор оснащен усилителями основного сигнала и электронными фильтрами.

Все указанные в данной статье приборы дополняют друг друга, поэтому при решении вопроса, какой течеискатель выбрать для вашей службы диагностики, рекомендуется комплексный подход к данному вопросу – выберите оснащение данного подразделения несколькими типами приборов, а также переносными расходомерами с накладными датчиками. Лучший вариант – это оснащение службы диагностики сетей также и комплектом переносных датчиков давления, и системой телеинспекции трубопроводов, которая может помочь в особо сложных случаях пересечения трубопроводов разного типа в одном месте, либо при наличии вблизи места обследования постоянных источников шума, при которых ни один измеритель уровня шума не работает. При использовании в Москве течеискателей сотрудники службы диагностики не могли бы обнаружить до 15% утечек, если бы в их арсенале не было еще и телеинспекции. Кроме того, оборудование для телеинспекции трубопроводов позволяет выполнять поиск дефектов и на сетях наружной канализации.
