Как отремонтировать терморегулятор для теплого пола

Причины неисправностей

При эксплуатации тёплого пола могут возникнуть проблемы, связанные с его работой. Существует два вида неисправностей — полное пропадание нагрева и невозможность его контроля. Для одних поломок придётся снимать чистовое покрытие и демонтировать стяжку, а для других — чинить регулятор температуры.

Причиной поломки теплого пола может быть неисправность терморегулятора или перебой кабеля

Перед тем как взяться за ремонт тёплых электрических полов, понадобится определить причину, которая привела к поломке. Например, это могут быть строительные работы, из-за которых был перебит нагревательный провод, или потоп, заливший блок управления.

Если нагрев полностью пропал, тогда проверяется присутствие напряжения на линии, подводящей к нему электроэнергию. Иногда поломка возникает из-за срабатывания автомата защиты или плохого контакта.

Когда входное напряжение присутствует, а нагрева всё равно нет, нужно найти причину неисправности. Она может скрываться в нагревательном проводе или терморегуляторе. Чтобы понять, что послужило виновником поломки, нужно контакты тёплого пола отсоединить от регулятора и измерить их сопротивление. Для этого понадобится мультиметр. Полученная величина сопротивления не должна отличаться более чем на 10% от той, что указана производителем.

Значительное отклонение от нормы указывает на повреждение кабеля под стяжкой. Оно может быть вызвано пробоем изоляции (при уменьшении значения сопротивления) или разрывом кабеля (мультиметр покажет бесконечность).

Если с сопротивлением всё в порядке и напряжение на входе присутствует, то поломка именно в терморегуляторе, который проще всего проверить заменой. Неполадки в нём также приводят к неправильной установке температуры нагрева, но в этом случае виновником может быть и сломавшийся датчик.

Поломка термостата

Часто встречающаяся на практике поломка — недостаточно плотный контакт проводов в клеммнике регулятора. Перед тем как снять терморегулятор, следует попробовать поджать эти контактные места.

Перед тем, как отсоединить термостат, попробуйте поджать контакты, возможно причина в этом

Понять, что виноват именно терморегулятор, можно, подключив напрямую провода тёплого пола к сети 220 вольт. Если после этого пол становится тёплым, то терморегулятор придётся заменить. Если есть соответствующие навыки, можно попытаться отремонтировать его самостоятельно.

Наиболее часто выходящие из строя радиоэлементы — ключевые транзисторы, стабилизаторы напряжения, электролитические конденсаторы и реле. Нередко возникает также пробой сетевого конденсатора.

Повреждение кабеля

Ремонт провода под стяжкой — очень серьёзное задание, поскольку её придётся демонтировать. Но чтобы не срывать всё покрытие, используют специальные приборы, помогающие сузить место поиска поломки.

Ремонт перебитого кабеля требует демонтажа стяжки

Чтобы отремонтировать поломанный кабель, понадобится приготовить:

  • тепловизор или детектор скрытой проводки;
  • генератор;
  • соединительную гильзу;
  • термоусадку;
  • пресс-клещи.

Перед определением места повреждения проложенный в полу провод отключают. Затем через генератор или высокочастотный трансформатор в кабель подаётся высокое напряжение. Далее с помощью тепловизора определяется точка с более высокой температурой.

Как только место найдено, расположенный над ним участок стяжки демонтируют. Концы повреждённого кабеля зачищают и соединяют между собой через медную гильзу с последующей опрессовкой. После этого соединение кабеля защищается изолентой или термоусадочной трубкой. Перед восстановлением стяжки система включается и проверяется на работоспособность.

Ремонт датчика

При неисправности датчика для его замены не придётся рушить пол, так как устанавливается он в специальную защитную трубку.

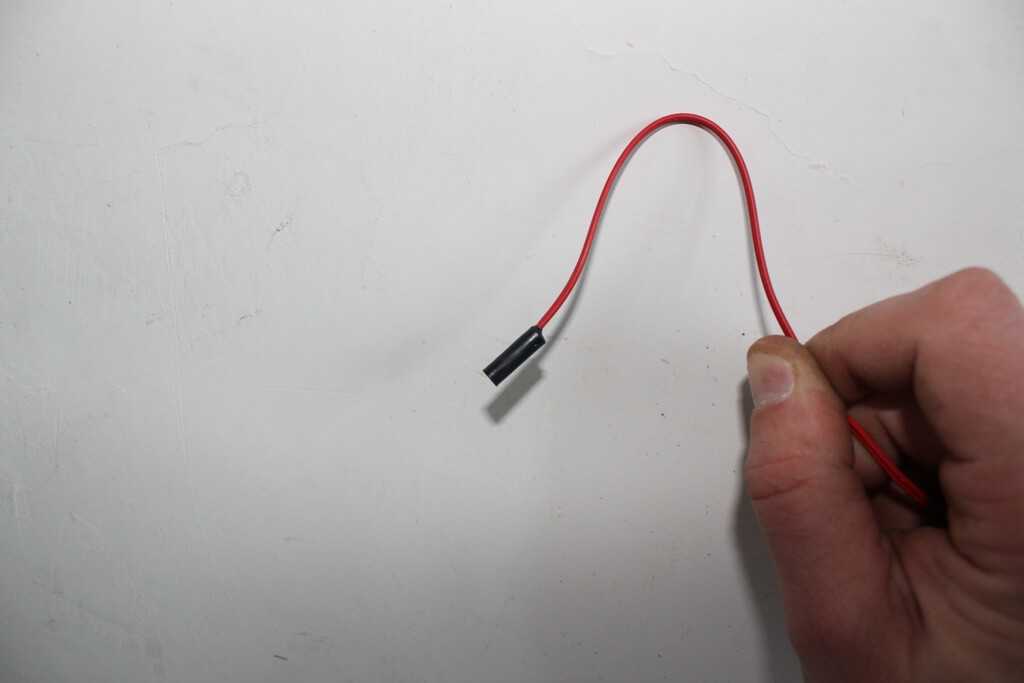

Датчик ремонту не подлежит, его необходимо заменить на новый

Для его демонтажа понадобится только найти выход этой трубки и вытянуть его за концы проводов. Но в редких случаях трубка может быть вмурована в стену.

Сам датчик не ремонтируется, вместо него покупается новый. В случае необходимости к нему припаивается провод нужной длины, который устанавливается на место старого.

Виды полов с подогревом

Полы с подогревом образно говоря разделяют на 3 группы в зависимости от применяемых теплопередающих компонентов:

Гидравлический теплый пол передает тепло конкретно поверхности из бетона от металлополимерных труб, в середине которых течет горячий тепловой носитель. Чтобы система функционировала, гидроконтур подсоединяют к магистральному отоплению или подогревают тепловой носитель с помощью котла.

Гидравлический теплый пол

В электрической системе в роли элемента нагрева выступает отделенный провод, укладываемый по заданной схеме на нагреваемую поверхность. Это может быть и длинномерное изделие, и уже готовые маты, в которых провод с самого начала уложен с некоторым шагом. Для поддержки необходимого температурного эксплуатационного режима система оборудуется терморегулятором.

Инфракрасные модели относятся к числу прогрессивных. Их разрешается класть фактически под различные варианты покрытия пола

. По мнению докторов, создаваемое инфракрасное излучение оказывает хорошее действие на человеческое здоровье.

Внимание! У практически всех видов пола с подогревом собственные специфики. Причины отказа в каждом определенном случае монтируются индивидуально в зависимости от рабочего принципа системы

Ремонт электрического пола и диагностика причин неисправности

Обогрев пола работает по принципу любого нагревательного электрического прибора. Воздух в помещении прогревается от тепла отдаваемого полом, который имеет нагревательные элементы, расположенные внизу под поверхностью теплого пола. Элементы или специальный электрический кабель нагревают полы при помощи электрической энергии. При возникновении неисправности в обогреве для их устранения необходимо провести диагностику.

Терморегулятор

Терморегулятор осуществляет функцию прохождение электрического тока и подачи его в систему теплого пола. Являясь не только выключателем, терморегулятор отвечает за силу и качество нагрева. При достижении заданных номинальных параметров температуры, устройство автоматически отключается и включается после максимального снижения показателей температуры в нагревательных элементах. Поэтому при неисправности прибора покрытие пола перестанет нагреваться или очень сильно перегревается.

При обнаружении неисправности в работе системы обогрева пола диагностику неисправности специалисты рекомендуют начинать именно с данного устройства. Для проведения диагностики и обнаружения поломки, прежде всего, необходимо отключить подачу электрического тока и только затем, демонтировав устройство, используя мультиметр проверить работоспособность терморегулятора.

Датчик пола

Если датчик пола расположен очень близко к нагревательному элементу, он начинает отключаться раньше, чем прогреется вся система обогрева. Поскольку рядом расположенный элемент прогревается раньше и воздействует на датчик. При условии, что основание системы не может прогреться на заданную мощность, датчик пола начинает работать без интервалов и отключений.

В конечном итоге круглосуточная работа прибора приводит не только к повышенному расходу электрической энергии, но и к его неисправности от завышенной рабочей нагрузки.

Неисправность нагревательного элемента или кабеля

Одной из причин поломки может быть обрыв электрического кабеля или нагревательного элемента. Обрыв кабеля и элемента возможен при нарушении целостности во время выполнения монтажных работ. При последующей эксплуатации постоянное давление от наступания на поврежденное место электрический кабель или нагревательный элемент разрушается.

Для обнаружения неисправности необходимо провести замер показаний сопротивления. По заданным параметрам сопротивление не должно превышать номинальные параметры, указанные в техническом паспорте электрической системы пола. Если показания сопротивления превышают больше чем на 5%, следовательно, кабель поврежден. В инфракрасном обогреве чаще повреждается нагревательный элемент по такому же принципу: от острых каблуков или чрезмерного давления на пол.

Поиск повреждений греющего кабеля

После отключения системы от электросети необходимо отсоединить кабель от терморегулятора. При помощи высоковольтного генератора определить место обрыва кабеля, так как в месте неисправности будет создан эффект электрической дуги.

Также для нахождения места разрыва кабеля можно использовать аудио-детектор или тестер напряжения. На месте поломки от аудио-детектора производится характерный звук, похожий на звук при работе металлоискателя.

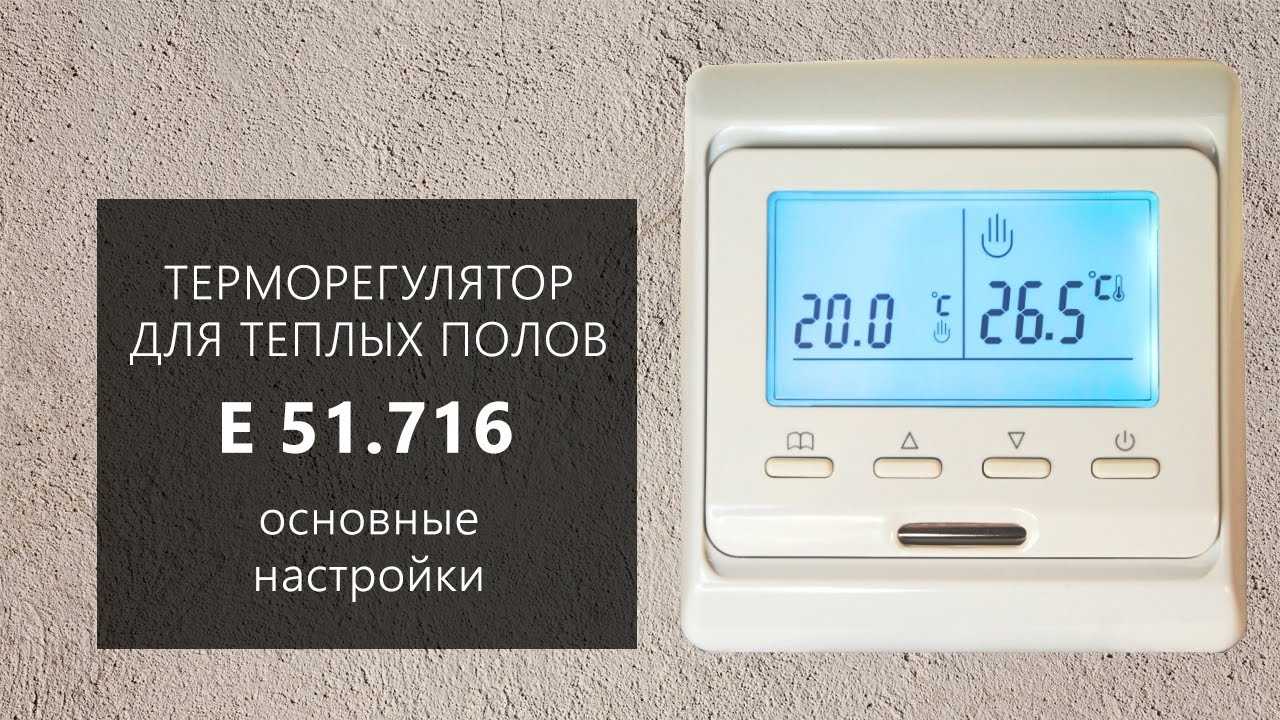

Замена дисплея в терморегуляторе для теплого пола Е51.716

Если же система функционирует, но на дисплее терморегулятора не отображаются показатели заданной температуры, то дисплей необходим заменить. Ознакомившись с инструкцией можно переустановить дисплей.

Рекомендуется полностью заменить терморегулятор или хотя бы обратиться в сервисный центр за помощью при необходимости ремонта прибора.

Настройка терморегулятора для инфракрасного теплого пола

Иногда слабый контакт подсоединенных проводов к терморегулятору на клеммнике может стать причиной неполадки в работе, то есть пол не будет нагреваться до установленной температуры. Для устранения данного недостатка достаточно плотно подтянуть винтовое соединение и восстановить изоляцию.

При поломке нагревательного кабеля при ремонте обязательно необходимо использовать термоусадочную муфту, которая создает идеальную изоляцию в месте соединения кабеля. Выполняя ремонт необходимо прогреть муфту потоком горячего воздуха, можно использовать обычный фен, после того, как муфта надета на место соединения. Под воздействием горячего воздушного потока муфта значительно уменьшится, плотно закрыв и изолировав место соединения.

Как решить проблему с низким напряжением

Если же Вы заметили, что электрический теплый пол плохо греет при низком напряжении либо его скачках, тут выйти из положения можно, установив стабилизатор для домашней сети. Данное устройство обеспечит нормальную работу системы подогрева, как при низком, так и при повышенном напряжении.

Вот и все, что хотелось рассказать Вам о том, как осуществить ремонт электрического теплого пола своими руками. Как Вы видите, все неисправности довольно простые и для решения проблемы не требуются особые знания в электрике. В то же время, если Вы поленитесь самостоятельно отремонтировать систему, мастер за это возьмет не менее 5000 рублей (средняя стоимость установки соединительной муфты на поврежденном участке греющего кабеля).

А если это датчик?

Если ломается датчик температуры, то хотя вся отопительная система и продолжает работать, терморежим перестает переключаться автоматически, а это вызывает перерасход электроэнергии.

Регулятор температуры

Как проверить, исправен ли датчик?

  • Датчик отсоединяется от термостата.
  • Не доставая датчик с его места, проверяется его сопротивление.

По сути термодатчик является резистором, который должен иметь какое-то определенное сопротивление. Следует помнить, что сопротивление этого прибора имеет от температуры прямую зависимость. Этот параметр в датчике также можно замерить мультиметром, а в некоторых регуляторах (в частности цифровых) нужные показатели сами высвечиваются на дисплее.

Термодатчик обычно устанавливают в гофрированной защитной трубке, что облегчает к нему доступ, если понадобится ремонт своими руками. Вынув неисправное оборудование из этой трубки, и отметив место, где оно стояло, датчик заменяют новым. Если возникает неисправность, его можно заменить даже при заливаемых полах, поскольку специальная защитная трубка, в которой он установлен, выходит наружу. Однако чтобы до нее добраться, придется, тем не менее, повредить стену.

Проверка сопротивления датчика мультиметром

Если пол исправен, но не функционирует, значит, причина неисправности заключается в другом. Существует метод, как проверить датчик теплого пола мультиметром, поскольку прибор является резистором, а значит, у него имеется собственное сопротивление.

Правда, показатели мультиметра во многом зависят от температуры пола. При температуре 5 градусов, он покажет 22 кОм, а при 40С – только 6 кОм. В общем сопротивление датчика теплого пола соответствовать должно заводскому параметру. Когда оно отличается от заявленной величины более, чем на 5 кОм или равно нулю, тогда датчик поломан и его следует заменить.

Ремонт теплого пола

Теплый пол не работает! Что делать?

Типичный случай заказчика! Вы решили сделать теплый пол у себя дома, и строители которые делают ремонт рассказывают «Что с раннего детства пол кладут. Уже больше 1000 теплых полов уложили и все довольны. Да что там класть» Вы как человек искренне доверяющий своим строителям, по боясь показать сомнение в профессионализме доверяете им работу по установке теплого пола. С этого момента начинается головная боль! Строители закончили ремонт и уехали на родину. Догорая плитка уложена, наступили холода, а теплый пол не работает! Приступаем к поиску причины неисправности.

1. Датчик температуры пола. С каждым терморегулятором в комплекте идет датчик температуры пола который устанавливается г гофрированной трубке и монтируется в стену и пол определенным образом, под определенным изгибом. Что бы в дальнейшем его можно было заменить. В системе теплого пола датчик температуры пола является «расходным материалом». Рано или поздно его необходимо будет заменить. Этот датчик может проработать у вас и 10-15 лет, а может выйти из строя уже через 3-5 месяцев

Вот почему очень важно ПРАВИЛЬНО его установить, во избежание дальнейших проблем

Замурованный датчик

Как проверить исправность датчика теплого пола?

Для проверки исправности датчика температуры пола, необходимо снять лицевую панель. Открутить установочный блок терморегулятора и проверить мультиметром сопротивление датчика температуры пола. В каждом датчике есть заявление заводское сопротивление. Значение вашего датчика должно ему соответствовать. Если сопротивление отличается более чем на 5 кОм, либо рано 0, значит датчик неисправен и требует замены.

2. Терморегулятор. Чаще выходит из строя либо реле, либо конденсатор. Проверить работоспособность терморегулятора можно переключив в режим нагрева, Подав питания на клемы теплого пола. Стоимость ремонта в среднем составляет около 3000 рублей. Во многих случаях целесообразней приобрести новый терморегулятор того же производителя. Так как терморегулятор должен быть той же фирмы что и установленный датчик в полу. (Однако терморегулятор DeviTouch работает с датчиками температуры пола производителей Теплолюкс, Eberle, Ensto, Fenix, Oj Electronics, Raychem и.т.д)

3. Нагревательный кабель (мат) . В 95% случаях кабельная система обогрева выходит из строя по причине неквалифицированного монтажа. Наиболее уязвимая часть нагревательного кабеля, является соединительная муфта. При монтаже необходимо соблюдать все правила шага укладки, изгиба кабеля, и расположение муфты. Так же при покупке оборудования, нужно понимать, что кабель будет под плиткой. Вы устанавливаете теплый пол как минимум на 10-15 лет. Не нужно гнаться за дешевизной, так как, дешевый кабель не надежен и может в скором времени выйти из строя.

Как проверить исправность нагревательного кабеля?

У каждого кабеля есть своё сопротивление. Необходимо проверять значение сопротивления 3 раза. Перед установкой. После монтажа теплого пола. После заливкой стяжки, либо плиточным клеем. Если сопротивление кабеля значительно отличается от паспортных значений, либо равно нулю. Значит возможно кабель вышел из строя. В этом случае необходимо произвести проверку кабеля мегомметром для проверки сопротивления изоляции нагревательных жил и экранирующей оплетки.

Ремонт электрического теплого пола.

Оборудование для поиска обрыва.

Ремонт нагревательного кабеля (мата) начинается с поиска обрыва кабеля, либо поврежденной муфты.

Затем плитка в этом месте вскрывается и устанавливается ремонтная муфта. После этого проверяется сопротивление, производится

проверка мегомметром, а так же пробное подключение.

В заключении хочется сказать: Каждая система, обогрева, включая теплые полы должна быть рассчитана и подобрана с условиями тепло потерь вашего помещения. При кажущейся простоте, есть множество нюансов которые необходимо учитывать в момент выбора теплого пола и терморегулятора и дальнейшего монтажа.

Мы предлагаем услугу по выезду на диагностику теплого пола. Диагностика будет включать проверку на работоспособность вашего терморегулятора, датчика температуры пола, а так же нагревательного кабеля (мата). Стоимость: 2000 рублей.

Если не греет электрический теплый пол

Если такая проблема появилась с электрическими теплыми полами, и они перестали греть, то, причин этому, может быть несколько:

Возможно, вышел из строя терморегулятор. Именно данный элемент электрических полов отвечает за «старт» включения нагревательной пленки или кабеля в работу. Если вышел из строя терморегулятор, то, соответственно, теплый пол работать не будет.

  • Сгорел датчик температуры. Эта такая маленькая штучка, которая расположена непосредственно в самом теплом полу. Температурный датчик передаёт данные терморегулятору, а тот, в свою очередь, «думает», нужно ли включать теплые полы. При выходе из строя датчика температуры, электрические полы, также, работать не будут.
  • Проблемы с нагревательным кабелем, возможно, он повреждён. Подумайте над тем, когда именно перестал греть теплый пол. Возможно, перед возникновением этой проблемы, осуществлялись какие-то ремонтные работы, и нагревательные элементы теплого пола были повреждены.

Рассмотрим, что можно сделать, в данном случае, чтобы «оживить» теплый пол, и он начал греть. В том случае, если электрический теплый пол перестал включаться, то искать проблему нужно в терморегуляторе. Сначала необходимо извлечь терморегулятор из монтажной коробки, а затем посмотреть, все ли провода подключены к его клеммам.

Как проверить терморегулятор теплого пола

Если есть под рукой мультиметр, то проверьте, поступает ли на терморегулятор теплого пола напряжение. Проверить напряжение можно также и обычной индикаторной отвёрткой, но лучше, всё-таки, использовать мультиметр, так как фаза может и быть, а вот ноль отсутствовать.

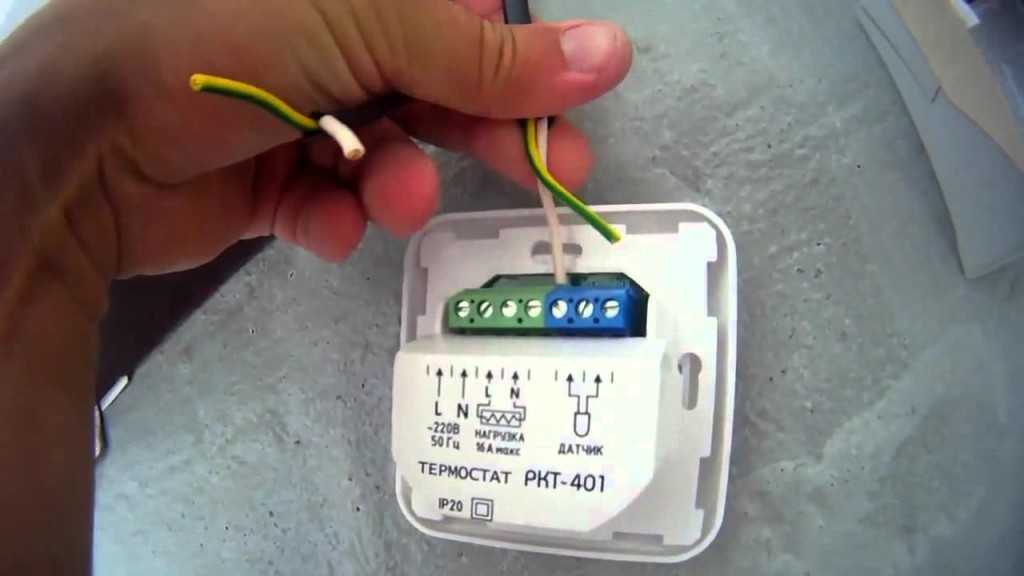

В некоторых терморегуляторах очень важно соблюдать полярность подключения: L — это фаза, а N — ноль. Также необходимо проверить и все остальные клеммы, к которым идут провода, они должны быть надёжно обтянуты

Если питание к терморегулятору подходит, а проблем с клеммами нет, то, возможно, вышел из строя датчик температуры теплых полов. Поэтому, прежде чем нести терморегулятор в ремонт или покупать новый, обязательно убедитесь в работоспособности температурного датчика.

Чтобы проверить и сам терморегулятор, и датчик температуры, не разбирая теплых полов, достаточно подключить к ним обычную лампочку. Для этого к клеммам подключения кабеля теплых полов, подсоедините контакты от лампочки, а затем включите терморегулятор. Если после изменения температуры на терморегуляторе, раздастся щелчок и лампа загорится, то, терморегулятор исправен.

Как проверить датчик температуры теплых полов

Для того чтобы проверить работоспособность датчика температуры теплых полов, потребуется строительный фен, а также знать, где именно расположен датчик. Не выключая лампу, возьмите строительный фен и нагрейте тот участок теплого пола, где расположен температурный датчик.

При повышении температуры пола, датчик должен подать команду терморегулятору, и тот, выключит лампу.

Если именно так и произошло, то, скорее всего, повреждены нагревательные элементы теплых полов. Часто именно так и происходит по причине вмешательства со стороны третьих лиц или же из-за срока давности. Нередко после пяти лет эксплуатации теплого электрического пола, отваливается провод датчика температуры, или возникают другие, не менее серьёзные проблемы.

Сбои в работе электрооборудования

Последним важным моментом, который следует учитывать при неполадках с теплым полом, является выход из строя электрооборудования. Сюда можно отнести все приборы и агрегаты, которые имеют электрическое питание. Основным элементом в данной группе является циркуляционный насос, термостат, стоящий на оснащении узла смешивания. Приборы могут выйти из строя из-за отсутствия напряжения в электрической сети.

Определить исправный насос или нет, можно характерному звуку работы, который издает работающий агрегат. Выявить проблемы с термостатом можно следующим образом:

  • при правильной работе прибора хорошо виден момент поворота штока. При поломке данный процесс не происходит;
  • ремонтировать термостат нет необходимости. Лучше купить новый прибор, который обеспечит в дальнейшем надежную работу всей отопительной системы.

Отсутствие питания

Первым делом нужно убедиться в том, что к системе обогрева подходит питание. Как правило, пленку либо греющий кабель подключают через терморегулятор, на который подается напряжение. Если на дисплее регулятора температуры горят индикаторы, значит питание есть, если индикаторы отсутствуют или не горят, придется проверить вручную почему теплый пол не греет. Вам нужно взять мультиметр и проверить, есть ли напряжение на вводных контактах. О том, как пользоваться мультиметром, мы подробно рассказали в соответствующей статье.

Кстати, низкое напряжение в сети также является причиной, по которой теплый пол не нагревается до нужной температуры. Если к клеммам приходит 200 вольт, а не 220, эффективность обогрева снижается на 20%. Чтобы решить эту проблему нужно установить в доме стабилизатор напряжения.

На видео показывается еще один способы проверки регулятора:

Если на входе напряжение есть, нужно убедиться, что оно нормально подается на сам греющий кабель или инфракрасную пленку. Для этого убедитесь, что никто случайно не задел настройки, т.к. возможно просто температура установлена на минимум, в результате чего включение подогрева не происходит. Также проверьте надежность подключения проводов к клеммам. Плохой контакт также является причиной, по которой электрический теплый пол не греет или слабо нагревается.

С подключением и настройками все в порядке? Замерьте напряжение на выходе из терморегулятора (клеммы, к которым подключается сама система подогрева). Во включенном состоянии оно должно соответствовать параметрам сети. Если это не так, терморегулятор придется заменить.

Убедиться в неисправности терморегулятора можно подключив теплый пол напрямую к сети. Если напольное покрытие начнет нагреваться, значит дело именно в регуляторе.

Ремонт терморегулятора

Бывает так, что датчик уже выключился, а пол не прогрелся. Это верный признак поломки терморегулятора. Зачастую такую проблему решают заменой сломанного датчика на рабочий.

Если он запитан через отдельный автомат, то обесточить придется все помещение. Сделать это можно, вывернув пробки либо выключив входной рубильник.

Согласно правилам монтажа, терморегулятор должен находиться в гофрированной трубке, поэтому провести демонтаж элемента не требует особого труда. На новом датчике отмечают длину предыдущего, это позволит точно знать, что прибор полностью поместился в трубке.

Если монтаж датчика производился в стяжку, или при диагностике выявился перегиб трубы, то произвести демонтаж будет трудно. В таком случае необходимо поставить новую модель термостата с таймер-режимом, который будет регулировать включение/выключение нагрева согласно заданным временным интервалам.

Повреждение системы

Далее нужно проверить датчик температуры и саму систему электрического подогрева пола. Для этого мультиметром замеряется сопротивление термодатчика и самого кабеля (либо пленки). Если значение не соответствует паспортному, значит устройства вышли из строя. «0» на дисплее тестера будет свидетельствовать о коротком замыкании, а «1» или бесконечность об обрыве цепи (может произойти в результате механического повреждения). О том, как отремонтировать теплый пол своими руками, мы рассказали в соответствующей статье!

Узнать номинальное сопротивление нагревательного элемента можно, воспользовавшись формулой: R=U2/P, где U – 220 Вольт, а P – мощность электрического пола (ее можно посмотреть в паспорте либо воспользовавшись примерным расчетом 150 Вт/м2).

Также обращаем ваше внимание на то, что сопротивление датчика температуры при нагреве уменьшается, поэтому если разница по сравнению с паспортными данными небольшая, это свидетельствует о его исправности. Если же сопротивление значительно отличается от заявленного производителем, значит датчик неисправен

https://youtube.com/watch?v=f9lTMSrwI-4

Способ проверки системы пола

До того, как проверить теплый пол тестером на присутствие неисправностей, требуется определенная подготовка, которая заключается в необходимости удостовериться, что в доме имеется электроснабжение и есть подача на терморегулятор. Обычно бывает достаточно посмотреть на лампочку-индикатор, расположенную на этом устройстве.

При наличии электротока требуется проверить настройку температуры. Иногда случается, что регулятор стоит на минимальном значении – по этой причине кажется, что система не функционирует. Чтобы не допустить подобное недоразумение, следует внимательно осмотреть устройство.

Если удалось убедиться, что электричество подается, уровень температуры выставлен правильно, но пол остается холодным, нужно переходить к более серьезным способам диагностики.

При наличии знаний об электричестве и о том, как диагностировать теплый пол мультиметром, можно сделать проверку самостоятельно, для чего также потребуется отвертка. Мультиметр можно заменить индикатором напряжения, но он не совсем информативен при необходимости точной диагностики.

В некоторых случаях требуется проверка приобретенному оборудованию. Но при этом нужно учитывать, что электрокабель, который не покрыт стяжкой, на воздухе не включают. До заливки его можно проверять, но подавать питание разрешается всего на 5 минут и не больше и провод следует размотать.
