Проход кабеля через стену в квартире и доме

Особенности монтажа

Эти особенности связаны с материалом строительной конструкции.

1. При прокладке кабелей в бетонных монолитных сооружениях огнезащитные проходки закладываются в опалубку, а потом заливаются бетоном.
2. В случае блочно-монолитного здания узлы пересечения уже заложены в блоки заводом-производителем.
3. Если у нас кирпичный дом, все кабели расположены в штробах. А в монолитном доме под проходки высверливаются отверстия с индивидуальным диаметром.
4. При строительстве здания проходки делают из огнезащитных подушек.

Исходя из этого, монтаж кабельных проходок не будет одинаковым для каждого здания.

Он всегда выполняется в индивидуальном порядке.

Еще один нюанс монтажа огнестойкого узла пересечения связан с кабельными трассами противопожарной автоматики.

Он состоит в том, что необходимость монтажа проходки в этом случае не обоснована.

И при желании с Вас никто за это не спросит. По крайней мере, не должен спрашивать.

А кабельные проходки работают в среднем 10-30 минут. Дальше, думаю, понятно.

Самовспучивающаяся противопожарная проходка здесь просто бессмысленна, так как она не играет никакой роли.

Разве только ради сертификата, который можно показать инспектору.

Но зачем столько хлопот, когда сгодится та же противопожарная пена.

Да, в этом случае она вполне подойдет.

И она тоже имеет сертификат пожарной безопасности. А обходится в разы дешевле.

Но тут, как говорится, решайте сами.

Этапы работ по сверлению проходного отверстия

Каменная стена

Подготовьте место работ: мусора будет много. Обои со стены в месте сверления, лучше снять. Если отверстие на высоте, опора под ногами должна быть прочной.

Начните сверление коротким буром малого диаметра. Это уменьшит крошение бетона или штукатурки при начале сверления.

На длинном буре сделайте маркер изолентой показывающий толщину стены. Он будет нужен.

Продолжайте сверление. Если не предупредили заранее соседей, они уже звонят вам в дверь. Звук от вашего сверления в панельном доме распространится на весь подъезд.

Продолжайте аккуратное сверление. Если чувствуете упор бура, немедленно остановитесь, велика вероятность, попасть буром на арматуру. Бур не сможет просверлить арматуру панели, поэтому отверстие нужно смещать и начинать всё заново.

Следите за меткой толщины стены на буре. Когда до метки останется 5-7 см, опять смените толстый бур (25-30 мм) на бур 10-16 мм и если есть возможность, уменьшите удар перфоратора.

Этот приём позволит избежать выпадения куска стены с противоположенной стороны прохода. После прохода бура всей стены, вы это почувствуете сразу, перейдите в соседнюю комнату и расширьте отверстие буром большего диаметра.

Если требуется огильзовка отверстия, то диаметр трубы для гильзы должен быть чуть меньше диаметра отверстия. Забивать гильзу нужно со стороны начала сверления (!).

Нужен бур по дереву, простая дрель и аккуратность.

Перегородка из гипсокартона

Если вам нужно сделать проход кабеля через стену из гипсократона, то:

• Найдите место, где нет профилей конструкции;
• Простым сверлом просверлите листы гипсокартона. Это 12-24 мм;
• Посмотрите есть в перегородке утеплитель;
• Если утеплитель есть и он мягкий, пройдите его тонким металлическим стержнем,  типа шило, до листов гипсокартона с противоположенной стороны. Вручную вращая самодельное шило, пройдите листы ГК с противоположенной стороны;
• Расширьте отверстие сверлом до нужного размера;
• В отверстие заложите гильзу из пластиковой трубы. Чтобы труба прошла утеплитель, напильником заточите край трубы;
• Если утеплитель твердый, просто просверлите отверстие длинным сверлом.

Допустимо ли проложить кабель по деревянным стенам на даче и закрепить его скобами? | Элкомэлектро

О компании » Вопросы и ответы » Допустимо ли проложить кабель по деревянным стенам на даче и закрепить его скобами?

Нет, не допустимо прокладывать и крепить кабель открыто, по сгораемой основе, к которой относится и дерево.

Ссылка на нормативную базу:

ПУЭ п. 2.1.32. При выборе вида электропроводки и способа прокладки проводов и кабелей должны учитываться требования электробезопасности и пожарной безопасности. ПУЭ п. 2.1.37. При открытой прокладке защищенных проводов (кабелей) с оболочками из сгораемых материалов и незащищенных проводов расстояние в свету от провода (кабеля) до поверхности оснований, конструкций, деталей из сгораемых материалов должно составлять не менее 10 мм. При невозможности обеспечить указанное расстояние провод (кабель) следует отделять от поверхности слоем несгораемого материала, выступающим с каждой стороны провода (кабеля) не менее чем на 10 мм. ПУЭ п. 2.1.38. При скрытой прокладке защищенных проводов (кабелей) с оболочками из сгораемых материалов и незащищенных проводов в закрытых нишах, в пустотах строительных конструкций (например, между стеной и облицовкой), в бороздах и т.п. с наличием сгораемых конструкций необходимо защищать провода и кабели сплошным слоем несгораемого материала со всех сторон. ПУЭ п. 2.1.39. При открытой прокладке труб и коробов из трудносгораемых материалов по несгораемым и трудносгораемым основаниям и конструкциям расстояние в свету от трубы (короба) до поверхности конструкций, деталей из сгораемых материалов должно составлять не менее 100 мм. При невозможности обеспечить указанное расстояние трубу (короб) следует отделять со всех сторон от этих поверхностей сплошным слоем несгораемого материала (штукатурка, алебастр, цементный раствор, бетон и т.п.) толщиной не менее 10 мм. ПУЭ п. 2.1.40. При скрытой прокладке труб и коробов из трудносгораемых материалов в закрытых нишах, в пустотах строительных конструкций (например, между стеной и облицовкой), в бороздах и т.п. трубы и короба следует отделять со всех сторон от поверхностей конструкций, деталей из сгораемых материалов сплошным слоем несгораемого материала толщиной не менее 10 мм. ПУЭ п. 2.1.41. При пересечениях на коротких участках электропроводки с элементами строительных конструкций из сгораемых материалов эти участки должны быть выполнены с соблюдением требований 2.1.36-2.1.40.

ПУЭ п. 2.1.58. В местах прохода проводов и кабелей через стены, междуэтажные перекрытия или выхода их наружу необходимо обеспечивать возможность смены электропроводки. Для этого проход должен быть выполнен в трубе, коробе, проеме и т.п. С целью предотвращения проникновения и скопления воды и распространения пожара в местах прохода через стены, перекрытия или выхода наружу следует заделывать зазоры между проводами, кабелями и трубой (коробом, проемом и т.п.), а также резервные трубы (короба, проемы и т.п.) легко удаляемой массой от несгораемого материала. Заделка должна допускать замену, дополнительную прокладку новых проводов и кабелей и обеспечивать предел огнестойкости проема не менее предела огнестойкости стены (перекрытия).

www.megaomm.ru

Гидроизоляция проходов трубопровода

Гидроизоляция трубопровода имеет свои особенности и трудности. При выполнении таких работ необходимо учитывать не только сильное давление воды извне, но и ответное давление внутренних жидкостей, а так же постоянную разницу температур. Обычные герметики не смогут долго выдерживать такую значительную нагрузку. Поэтому для входов, проходов и вводов трубопровода используют принцип трехкомпонентной гидропломбы.

Такая гидропломба состоит из безусадочных бетонных смесей и полиуретанового состава. Особенно эффективно применение подобной конструкции в зданиях, где предполагается значительное усыхание и подвижка конструкции. В качестве полиуретанового наполнителя применяют:

• «Аквидур ТС-Б»,
• «Аквидур ЭС»,
• «Аквидур ТС-Н».

Как прокладывать силовой кабель

Силовые кабели используют для передачи трехфазного тока от объектов коммунальных служб и промышленных предприятий к конечным потребителям электроэнергии. Современные решения помогают оптимизировать масштабы электросетей и сократить использование воздушных линий прошлого поколения. Изоляция провода прошитым полиэтиленом и жилкование алюминием помогают увеличить эксплуатационный срок электросетей.

Методы укладки силового кабеля

• открытый,
• скрытый: в траншеях, по трубам, бестраншейный,
• в лотках.

Выбирают способ размещения электросети исходя из задач проекта, особенностей внешней среды и бюджета. Для каждого метода правилами устройства электроустановок (ПУЭ) предусмотрены рекомендуемые материалы и регламент проведения работ.

Открытый способ

При монтаже открытого типа используют опоры, например, стальные стойки. Открытая прокладка может проводиться как вручную, так и при помощи системы рычагов: все зависит от веса силового кабеля. Тяжелый кабель перемещают с помощью лебедки и роликовой системы, легкие — разворачивают руками, а потом раскладывают на точках опоры. Опорные конструкции должны быть изготовлены из материалов, исключающих окисление.

Для того, чтобы обезопасить небронированный провод в местах жесткого крепления с металлической поверхностью, выбирают эластичные прокладки. Линии электропередач в пластмассовых шлангах или бронированном корпусе ПУЭ разрешает монтировать открытым способом без использования прокладок.

Кабель, проложенный открыто, маркируют в обязательном порядке. На ярлыках маркировки записывают: марку, его сечение, напряжение и наименование линии. Материал для бирок должен выдерживать воздействие воды, солнца и ветра.

Прокладка в траншеях — наименее затратный подход к монтированию силового кабеля. Чтобы защитить электросеть от почвенной коррозии используют провода с оболочкой из кабельной пряжи и стальным бронированием.

Правила устройства электроустановок (ПУЭ) ограничивают количество кабелей в одной траншее (не более 6) и определяют минимальное допустимое расстояние между проводами (100-250 мм). Если в одну траншею укладывают кабели, принадлежащие разным организациям, то расстояние между ними должно составлять не менее 0,5 м.

Минимальная удаленность электросетей от объектов окружающей среды (по ПУЭ):

• от фундаментов зданий: 0.6 м
• от трубопроводов: 0.5-1 м
• от теплотрасс: 2 м
• от железных дорог: 3-10 м
• от обочины автомобильных дорог: 1 м.

Участки силового кабеля, которые невозможно проложить соблюдая нормативные расстояния, защищают механическим способом (прокладывают в трубах). В качестве материалов используют асбоцементные и керамические трубы или сборные железобетонные конструкции. Укладка силового кабеля в трубах — трудоемкий и дорогостоящий процесс, но в результате электросеть получает защиту от ряда угроз: агрессивное влияние среды, механические повреждения, кража и вандализм.

Бестраншейный способ – передовой вид скрытого метода укладки силового кабеля, который не требует предварительного вскрытия грунта. При помощи специальных буровых установок создают скважины с направленной траекторией, получая точки входа и выхода для будущей электросети. На следующем этапе внутри скважины прокладывают трубы из металла или полиэтилена низкого давления автоматизированными методами. Бестраншейный подход наиболее эффективен в трубах диаметром до 80 см и длиной до 100 метров.

Прокладка силового кабеля в лотках

Выбор в пользу металлических лотков — возможность укладки кабеля не только на земле, но и в помещении, причем как в горизонтальном (на потолке), так и в вертикальном (на стенах) направлениях. Лотки закрепляют на поверхности саморезами или дюбелями, укладывают кабель, затем заземляют. Провода в металлических лотках не должны занимать более 60% пространства. Если соотношение не удается выдержать — добавьте в кабельную систему еще один лоток.

Общим правилом для прокладки силового кабеля в лотках является соблюдение размерности лотка на всем пути магистрали. Совмещение заготовок разного типа создает резкие перепады, которые могут повредить изоляцию Если нельзя обойтись без использования лотков разного типа, делайте между ними зазор в 5 сантиметров для плавного перехода.

В производстве кабельных лотков встречаются изделия, оцинкованные методом Сендзимира или горячим (погружным) цинкованием

Метод Сендзимира – обработка металлоконструкций горячим цинкованием.

Перфорированный профиль из-за простоты монтажа и дешевизны стал незаменимым элементом инженерных систем, металлоконструкций, стеллажей и стен из гипсокартона.

Как на практике сделать проход кабеля через стену

Давайте посмотрим практику работ. Начнём с отверстия в стене под проводку в квартире.

Проход кабеля через стену в квартире

Первой проблемой, которая встает при сверлении отверстия в стене для прокладки кабеля, это уже имеющаяся проводка в стенах

Важно при сверлении не повредить уже имеющуюся электропроводку, а также не задеть возможные трубы трубопровода

Решить эту проблему могут помочь специальные приборы или народные методы. О поиске скрытой проводки приборами я писал тут. Народные методы перечислю далее:

• Во-первых, если есть радиоприёмник, настройте его на частоту 100 кГц и сканируйте стену в месте будущего отверстия. Если там есть провода под напряжением, приёмник должен показать звуковой фон.
• Во-вторых, возьмите фазоопределитель (пробник). Он покажет провод под напряжением, проложенный НЕ глубоко в стене.
• В-третьих, для смарфона, есть программы типа «Metall Detector».
• В-четвёртых, «слышит» провод в стене, слуховой аппарат в режиме «телефон». Не проверял.

К сожалению, предложенные технические методы найти скрытую проводку не всегда доступны. Поэтому пользуемся простым и надежным визуальным осмотром. Для этого:

Посмотрите в месте будущего прохода (отверстия) наличие распаячных коробок, розеток, выключателей. Никогда не сверлите сквозных отверстий в стенах на горизонтальных и вертикальных линиях установки коробок, розеток, выключателей, светильников. Велика вероятность, что проводка делалась по правилам и трассы проводки велись параллельно полу и углам с нормативными отступами от углов и откосов. Об этом тут.

Инструмент

Для сверления сквозных отверстий понадобится, прежде всего, перфоратор с буром. Длина бура зависит от толщины стен. Её нужно определить заранее. В панельном доле это 270-350 мм, в «сталинке» толщина стен может превышать 1 метр.

Диаметр бура зависит от требуемого отверстия и толщины стен. Чем толще стена, тем больше диаметр бура. Разумный диаметр бура 25-30 мм. Однако в комплекте нужно иметь бур меньшего диаметра 10-16 мм, ниже поясню зачем.

Порядок выполнения кабельного отверстия

Технология изготовления проходного отверстия сильно зависит от материала стены. Этот критерий влияет на применяемый инструмент и сложность работ. Материал стены определяет и степень пожаробезопасности проводки.

Стена в панельном, кирпичном или монолитном доме

Изготовление отверстий в бетоне или кирпиче несет в себе вредный для здоровья человека фактор. Частицы пыли засоряют дыхательные пути, попадают в легкие и на слизистую глаз. Желательно заранее побеспокоиться о безопасности и проводить подобные работы в защитных очках и маске (хотя бы медицинской).

Отверстия изготавливаются перфоратором и буром. Он предназначен именно для таких работ. В передней части бура имеется твердосплавная напайка из победита

Важно быть осторожным. Если в процессе бурения она попадет в арматуру стены, то есть большой риск, что напайка отвалится и сверло придется выкинуть

Победитовая насадка для бурения отверстий в бетоне

Для проведения работы необходимо:

1. Убедиться в частоте крепежной части бура. На ней не должно быть пыли от предыдущих работ. Она может попасть в патрон перфоратора и навредить ему. От пыли можно избавиться с помощью любой тряпки, салфетки и т. п.
2. Установить бур в патрон перфоратора. Даже правильно закрепленное сверло будет болтаться вдоль своей оси на 10-20 мм. Это нормально.
3. Включить инструмент в режим бурения. Соответствующий переключатель обычно располагается с боковой стороны перфоратора.
4. Дать ему поработать 10-60 сек в режиме холостого хода. Это необходимо, чтобы убедиться в исправности перфоратора, то есть нормальный ли звук двигателя, нет ли нагрева, не идет ли из инструмента дым или запах гари.
5. Затем можно приступать к бурению отверстия. Во время работы не стоит отвлекаться. Перфоратор нужно держать крепко. Периодически сверло следует частично извлекать из стены, чтобы помочь ему избавиться от частиц бетона. Останавливать вращение при этом необязательно.

Стена из гипсокартона

В плане техники безопасности все так же, как и при сверлении бетона или кирпича. То есть защищаются от пыли глаза, органы дыхания и слизистые оболочки.

Гипсокартон прост в обработке. Отверстие можно проделать даже гвоздем или ножом. Собственно, так и поступают, если нужна пара дыр, а пригодного инструмента нет под рукой. Но гораздо правильнее выполнять проходки при помощи дрели и обычного сверла. Его диаметр должен быть немного больше, чем толщина провода.

В редких случаях возникает необходимость провести сквозь гипсокартон силовой кабель большого сечения. Здесь уже придется воспользоваться коронкой по сверлению гипса или перьевым сверлом.

Отверстие для кабеля в стене из гипсокартона

В любом случае важно учитывать несколько простых правил:

1. Смотреть, чтобы точка сверления не совпала с несущим профилем или другим кабелем.
2. Провод укладывается в гильзах из негорючей ПВХ трубы или гофрированной трубки.
3. Если между листами гипса имеется уплотнитель (пенопласт, минеральная вата), то его следует проколоть любым длинным тонким предметом. Например, куском арматуры, сверлом или отверткой.

Стена из дерева или ДСП

С изготовлением отверстий в древесине многие знакомы со школьной скамьи. Следует быть осторожным, чтобы не поймать занозу. Желательно избегать перегрева дерева тупым сверлом, т. к. тлеющие опилки могут посыпаться, куда не надо, и устроить пожар.

Само же бурение производится дрелью и сверлом по дереву. Оно должно быть острым. Так процесс пройдет гораздо легче и быстрее. Сверло по металлу не подходит. Оно, конечно, проделает отверстие, но работа будет долгой и тяжелой.

Прокладка провода через бревенчатую стену

Нюансы работы следующие:

1. Проходя сквозь деревянную перегородку, по возможности нужно избегать сучков. Эти участки имеют повышенную твердость, поэтому работать с ними неудобно. Также сучки могут просто отвалиться от общего пласта дерева.
2. Проблемы могут создать и трещины. Их стоит обходить стороной, ведь есть риск, что доска расколется.
3. Нужно убедиться, что по ту сторону стены нет проводки, водяных труб или металлических элементов конструкции.
4. Дерево легко загорается от нагрева. Поэтому проход кабеля через стену осуществляется в пластиковой трубе, кабельном канале или гофре. Недопустимо касание электрических узлов (в т. ч. и изолированных) с древесиной. Особенно в месте перехода кабеля через стену, ведь там выделяющемуся теплу некуда будет отводиться.

Скрытый электромонтаж

Газобетон легкий в обработке материал и для прокладки внутренней проводки, в отличии от бетонных стен, особых проблем не вызывает. Режется он легко как штроборезом, так и обычной «болгаркой», только пыли побольше. Этот этап можно выполнить своими руками.

После этого нужно сделать разметку стен под электропроводку, а также установку розеток и выключателей для всего участка. Необходимо соблюдать одно правило: кабельная линия проводится только горизонтально или вертикально, поворачивая вверх или вниз под углом 90 градусов. Никаких диагональных схем прокладки проводки в доме быть не должно.

Согласно составленной схемы электрик создает штробы, вырезает посадочные места под выключатели, розетки, бра, настенные светильники. В подготовленном газобетоне замуровывает электротехнические комплектующие, прокладывает провода, крепит их в штробах с помощью хомутов, как показано на фото ниже. После этого заполняет пустоты строительным раствором, выравнивает.

У некоторых хозяев возникает вопрос, как проложить кабель в стене с применением внутренних кабель-каналов или электротехнической гофры. В этом случае нужно делать штробу глубже и шире (по размерам гофры). Крепят её обычно на клипсы или дюбель хомуты, что в некоторых случаях ускоряет электромонтаж.

Однако не стоит считать, что таким образом вы сможете заменить проводку в случае её повреждения, не вскрывая стену. Вытянуть кабель из гофры, в большинстве случаев затруднительно и электромонтаж в гофре не предназначен для обеспечения сменяемости электропроводки, а является лишь способом её прокладки и дополнительной защитой.

Как провести электричество по потолку? Если стены в доме выполнены из газобетона, то потолок может быть выполнен:

• монолитным;
• установлены железобетонные перекрытия;
• смонтированы деревянные перекрытия.

В зависимости от вида межкомнатного перекрытия нужно выбрать способ, как сделать соединение проводов к люстрам, потолочному освещению. Если потолок монолитный, то при его изготовлении должны были предусмотреть каналы для прокладки электропроводки. В этом случае достаточно воспользоваться готовым решением. В случае установленных железобетонных перекрытий заводского изготовления – можно воспользоваться технологическими отверстиями, которые заранее предусмотрены. Если же это деревянные перекрытия, то необходимо провести открытую прокладку с выполнением всех требований ПУЭ. О том, как провести электропроводку в деревянном доме, мы рассказывали в отдельной статье.

На фото ниже демонстрируется еще один популярный вариант разводки электрики в газобетонном доме — по полу:

В этом случае кабель нужно дополнительно защитить черной гофрой (она более прочная). О том, как проложить проводку по полу, мы также рассказывали отдельно.

Что запомнить

Подведем итог, уважаемый читатель, нашего с Вами исследования огнеупорных кабельных проходок.

• Эти изделия нужны, чтобы помешать проникновению огня между помещениями вдоль кабельных линий.
• Их используют на АЭС, промышленных предприятиях, военных объектах и прочих отраслях.
• Показатель огнестойкости у проходки всегда выше, чем у защищаемой стройконструкции.
• Главные нормативы, которыми руководствуемся: ФЗ № 123-ФЗ и ГОСТ Р 53310-2009.
• На важных объектах рекомендуем использовать проходки с терморасширяющейся мастикой.
• Для заделки кабельных проходок не применяйте огнезащитную пену.
• В кабель-каналах противопожарной автоматики допускается применение сертифицированной монтажной пены.

Завершая обзор, дорогие читатели, хотелось бы пожелать вам успеха в профессиональном деле.

До встречи в следующей статье!

Гидроизоляция мест прохода инженерных коммуникаций

Гидроизоляция мест, где будут в дальнейшем проведены коммуникационные системы, является важной и необходимой составляющей строительства здания любого назначения, будь то жилой дом, офис или техническое помещение

Поэтому все работы, выполняемые при прокладке вводов коммуникационных линий должны выполняться в соответствии со всеми техническими требованиями, а качеству гидроизоляции мест входа в стены строения уделено самое тщательное внимание

Современный строительный рынок располагает широким спектром материалов, с помощью которых можно провести качественную и долговечную герметизация мест выхода коммуникаций. Это монтажные пены, шнуры, изготовленные из композиционных полимерных материалов, и другие герметики, производимые на высококачественной основе, обладающих отличной адгезией и прекрасной эластичностью. Благодаря своим качествам все материалы, при условии правильного подбора и грамотного применения могут обеспечить идеальную герметичность всех стыков различных структур, одновременно способствуя предохранению несущих конструкций от разрушения, и значительно продлевая их срок бесперебойной эксплуатации.

Места соединения разнородных материалов требуют тщательной гидроизоляции. Герметизация мест ввода закладных стальных гильз в стену здания производится инъектированием эластичных полиуретановых смол. Полиуретановые смолы при контакте с водой увеличиваются в объеме и образуют плотную эластичную вспененную структуру.

Гидроизоляция вводов коммуникаций инъектированием эластичных полиуретановых смол

Важным преимуществом большинства герметиков является их экологически безопасная основа, позволяющая проводить гидроизоляцию как снаружи, так и внутри здания. А так же отличительным моментом является удобная упаковка с набором специальных насадок, которые облегчают доступ к самым труднодоступным местам стыков.

Материалы для заделки

Для создания возможности прокладки дополнительной или замены старой инженерной линии все и прочие коммуникации проходят через стены в коробах или обрезках металлических труб (гильзах). Поэтому заделка кабельных проходок должна быть выполнена из огнеупорного, водо-, газонепроницаемого материала, который легко извлечь.

При этом способность сопротивляться огню у заделки должна быть не ниже, чем огнеупорные способности стены.

В СНиП 3.05.06-85 указываются конкретные смеси, которыми допускается заполнять зазор между кабелем и проходкой:

• цементно-песчаная смесь в соотношении 1:10;
• состав из глины и песка с соотношением материалов 1:3;
• уплотнительная масса из глины, песка и цемента (1,5:11:1);
• гипс и взятый в пропорции 2:1;
• другие материалы, отвечающие требованиям пожарной безопасности.

Заделывать кабельные проходки также допускается строительной пеной, если она сертифицирована в соответствии с требованиями ГОСТ Р 53310-2009. Зазоры в стенах можно не заполнять, если перегородки не являются противопожарными преградами.

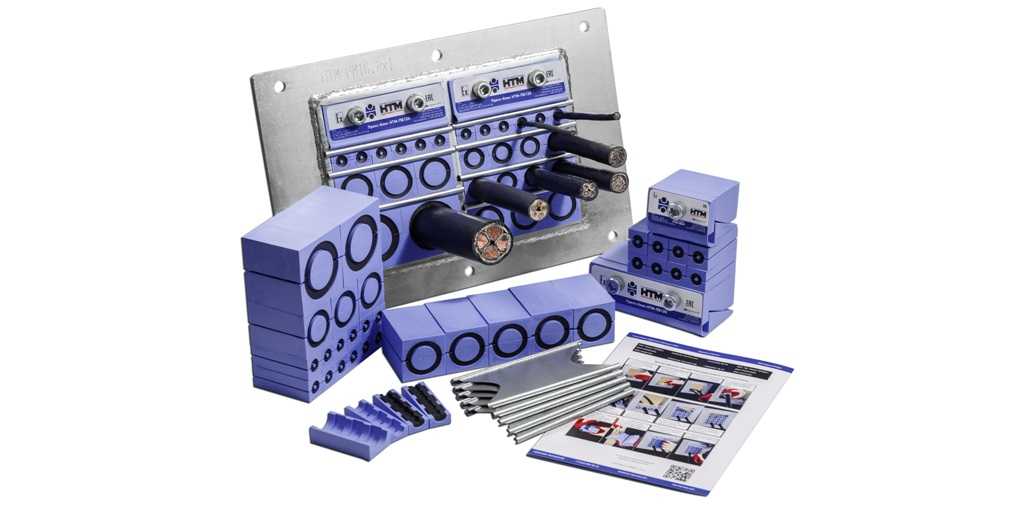

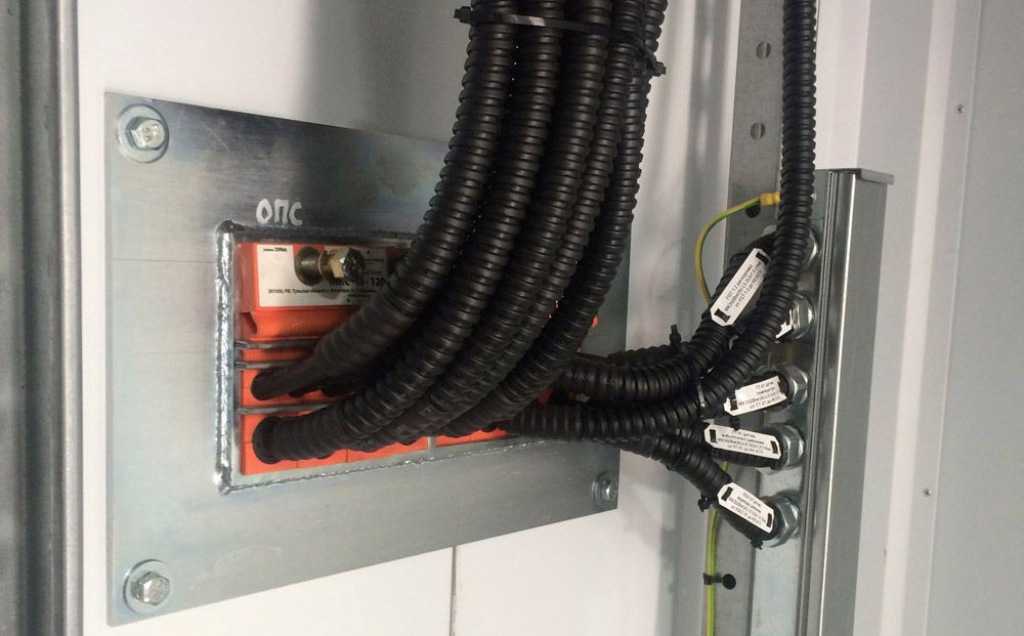

Конструкция кабельных проходок

Простейшая кабельная проходка является металлической гильзой, заделанной в стену или перегородку. Через гильзу проходит кабель, трубопровод, внешний диаметр которого немного меньше диаметра противопожарной конструкции. Зазор между коммуникационной линией и внутренней стенкой гильзы заполняется паклей, насквозь пропитанной жиром. Именно поэтому простейшие кабельные проходки называют еще и сальниками. Также вместе или вместо пакли могут использоваться асбест, прорезиненные кольца, специальные набивки.

На промышленных объектах и электростанциях устраиваются несколько другие конструкции. Они представляют собой две концы которых соединяются гильзами. Для заделки зазора между коммуникациями и внутренними стенками используют специальные диафрагмы и шайбы. Одна такая кабельная проходка служит для пропуска нескольких инженерных линий.
