Монтаж скрытой электропроводки под гипсокартон

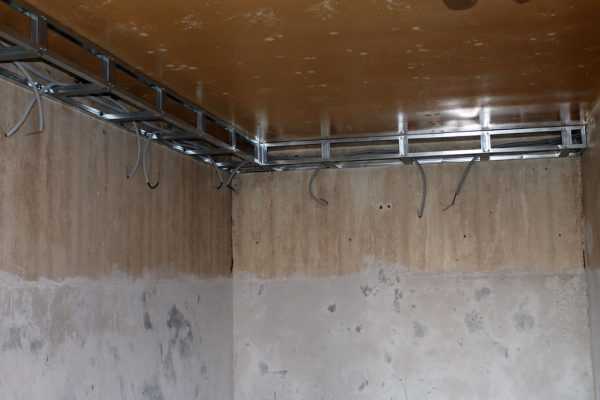

Электропроводка в гипсокартонном потолке

Если планируется только один светильник, то кабель следует проложить к верхнему краю стен. В гипсокартонном потолке напротив друг друга по прямой линии делаются отверстия. В одно из них вводится электрический кабель и продвигается к другому. Такой способ позволяет протягивать его на несколько метров.

Если будет выполняться монтаж нескольких светильников, то работы необходимо проводить до крепления гипсокартона к каркасу. Если же листы уже смонтированы, то их придется снять.

Рассмотрим последовательно, как протянуть кабель под гипсокартоном на потолке:

1. Чертится схема прокладки электропроводки, на которой отмечаются все точки распределения электрических элементов. Далее делается разметка на потолке;
2. В соответствии с планом кабель крепится к потолку при помощи клипс или металлической ленты с перфорацией;
3. Провода через установленные подрозетники подключаются к электрическим точкам.

На гипсокартонном потолке можно устанавливать легкие точечные светильники, которые имеют небольшой вес и почти не воздействуют на подвесную конструкцию.

Выбираем место

При определении местоположения для выключателей и розеток, надлежит следовать не только инструкциям и строительным техническим требованиям, но и предназначением розеток. Другими словами, места, где в дальнейшем будут располагаться бытовые электроприборы: холодильник, сплит-система, телевизор и т. п., надо органично вписывать в общую обстановку помещения.

Сегодня при установке розеток многие используют европейские строительные регламенты, рекомендации которых учитывают расстояния розеток от пола:

• от уровня полов в любом помещении – 30 см;
• над рабочей областью кухни (столешницей) – 120 см;
• для стиральной либо посудомоечной машин – 100 см;
• для выключателей – 80 см (уровень опушенной руки);

Дистанция от прокладываемой электропроводки до дверных и оконных проемов не должна быть менее 10 см.

В основном подобное расположение является удобным, тем не менее временами приходится отходить от данных принципов.

Например, розетки в кухне (ставят, как правило, двойную, тройную) принято монтировать прямо над столешницей. Подобное расположение дает возможность быстро подключать и отключать бытовую технику, лишний раз не наклоняясь. Параллельно с электрическими розетками на кухне можно выполнить монтаж водорозетки.

Инструменты и материалы

В перечне указаны все возможные принадлежности. Вы можете уменьшить их количество, при обеспечении общей пожарной и электрической безопасности.

• Гофр для укладки кабеля. Желателен при монтаже между ГКЛ и базовой стеной. Может быть пластиковым или металлическим. Последний применяется в случае, если утеплитель изготовлен из материала, поддерживающего горение.
• Вместо гофра можно использовать кабельный короб, но это излишество, с точки зрения затрат.
• Силовой кабель. При укладке в гофр, допускается один слой изоляции, если проводка без гофра — изоляция должна быть трехслойная.
• При монтаже в базовую стену (штробление) — достаточно двойной изоляции.
• Кабель заземления, для создания дополнительной системы уравнивания потенциалов. Профили под гипсокартоном следует заземлить.
• Фурнитура для фиксации кабеля (гофра): клипсы, пластиковые втулки для отверстий в профиле, стяжки.
• Установочные коробки под гипсокартон или обычные монтажные коробки, если ГКЛ приклеены к стене.
• Приспособление для проделывания отверстий в профиле и гипсокартоне — так называемые «балеринки», или коронки. Разумеется, дрель.

Это интересно: Лак для бетона — разновидности и особенности применения

Вариант с гофрированным шлангом

Явным преимуществом этого подхода оказывается легкость замены кабелей, если они вдруг выйдут из строя. Необходимыми компонентами будут: сам гофрированный шланг, клипсы, которые будут его удерживать, распределяющие короба, электрический кабель, дюбели-гвозди (на них крепят клипсы), перфоратор и сверло к нему.

До начала всех работ обязательно оценивают, как расположены в помещении приборы, потребляющие ток

Продумывая конфигурацию системы, обращают внимание и на мощность каждого из целевых узлов. Диаметр гофры подбирается сообразно толщине устанавливаемых кабелей

Следующий этап работы состоит в присоединении гофры к стене, с последующим закрытием ее профильными каркасами.

Чтобы облегчить крепление, стена покрывается отверстиями, с промежутком 300-400 мм. Именно в этих точках дюбель-гвоздями удобно пришпиливать клипсы. В процессе монтажа нужно следить, чтобы кабель нигде не провисал. При разметке будущей электросети прежде всего помечают точки, где встанут распределяющие коробки, розетки и переключатели. Когда известно, что потолок будет закрытым, целесообразно именно там протягивать разводку от одной коробки до другой.

Разводка по стенам проходит строго на 0,15-0,2 м ниже потолка, и на этой же линии ставят распределяющие коробки. Сами эти коробки следует внимательно подбирать — крышка должна соответствовать определенному уровню защиты, который предписан нормами для разветвления электропроводки в полых стенах.

Запуск кабеля в гофру начинают от коробов, как можно четче выдерживая вертикаль в сторону каждого из переключателей и светильников в комнате. Та же траектория должна применяться и при связывании распределителей с розетками.

Самым лучшим вариантом для прокладки в гипсокартоне специалисты признают несгораемый кабель серии ВВГнг. Он пригоден даже в деревянном доме. Целесообразно купить также особые подрозетники для гипсокартона и клеммные колодки, облегчающие стыковку проводов. Рекомендуется использовать дрель с фрезой калибром 6,5 см — как раз такой формат позволит надежно посадить подрозетники в штробы.

Установка подрозетников и выключателей

Перед установкой листов гипсокартона нужно сделать отверстия в нем под подрозетники, дрелью с фрезой диаметром 68 мм. При установке подрозетников расстояние между стеной и гипсокартоном выбирают в 50 миллиметров. Если это расстояние не выдерживается, тогда нужно штробить посадочное место под подрозетник в стене.

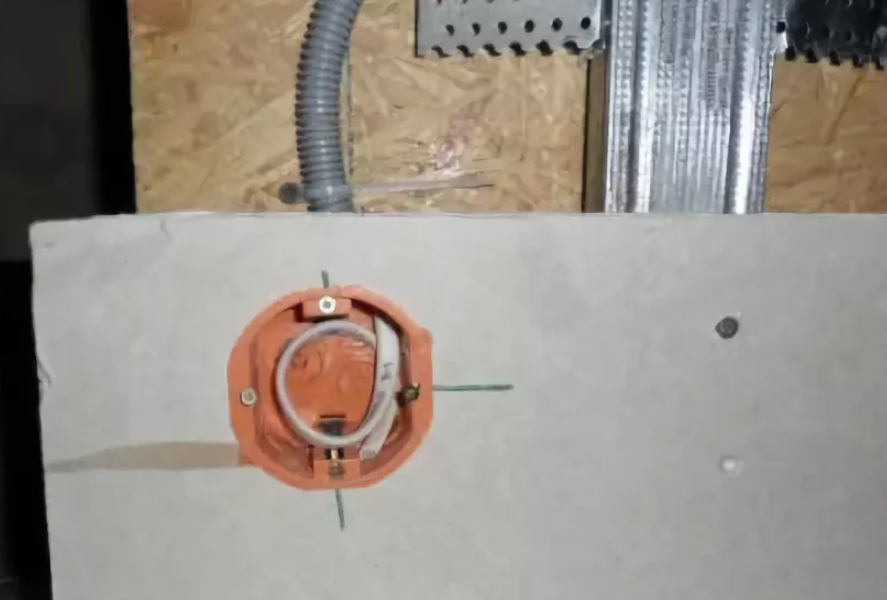

Установка подрозетников в гипсокартоне

Устанавливая подрозетник и удаляя заглушку, откроется отверстие через которое пройдет кабель. Далее подрозетник устанавливается в заранее подготовленное отверстие диаметром 68 мм и закрепляется окантовкой.

Саморезы подрозетника не следует сильно затягивать, чтобы не повредить гипсокартон. Ушки, подрозетника достаточно крепко держат весь подрозетник. Делают отверстие фрезой диаметром 64 мм в гипсокартоне, под выключатель на высоте от 80 см или выше (как вам удобно).

Электропроводка группы розеток под гипсокартоном

Сделав отверстие под выключатель, его кромки обрабатывают напильником. Перед установкой выключателя две скобы сводят руками, устанавливают выключатель в отверстие и крепят винтами, подключают провода и ставят декоративные планки.

Монтаж проводки под обшивкой из гипсокартона

Укладка проводки в штробы

Если мы планируем клеить гипсокартон непосредственно на стены, то для скрытого монтажа проводки в стенах нужно будет проделывать специальные канавки – штробы.

Монтаж проводки при этом производим так:

Схема прокладки проводов

Вначале на стены наносим разметку под прокладку проводов. Отдельно отмечаем места установки розеток и выключателей. Чтобы проводка была проложена ровно, для нанесения разметки используем уровень.

Обратите внимание! Повороты проводки должны быть достаточно плавными. Информацию о минимально радиусе поворота содержит либо инструкция к кабелю, либо спецификация на сайте производителя

Когда разметка нанесена, приступаем к проделыванию отверстий. В местах, где мы планируем установку розеток и выключателей, с помощью перфоратора выдалбливаем гнезда глубиной не менее 35 мм.

• Канавки для прокладки проводов прорезаем штроборезом или же выдалбливаем перфоратором. Технология проделывания штроб в бетоне или кирпичной стене показана на на нашем сайте.
• Затем провода укладываем в пластиковые гофротрубы, которые помещаем в проделанные канавки .

Обратите внимание! В местах установки выключателей и розеток провода должны быть проложены свободно, т.е. без пластиковых кожухов

Проложенные в канавках провода замазываем шпатлевкой, после чего – наклеиваем на стену гипсокартон. Нам останется только проделать отверстия и установить розетки с выключателями, но об этом мы расскажем в отдельном разделе.

Заделка провода в штробе

Укладка проводки внутри каркаса

Электропроводка в гипсокартонных перегородках или же под обшивкой, закрепленной на каркасе, монтируется гораздо проще:

Схема прокладки проводки

• Вначале, как и в предыдущем случае, наносим на стены разметку под прокладку кабелей.
• Затем на стене собираем каркас из металлического оцинкованного профиля.

Совет! Если монтаж электропроводки под гипсокартон осуществляется в перегородке без бетонного основания, то перед прокладкой кабелей одну сторону перегородки обшиваем гипсокартоном.

Ориентируясь на начерченную схему, сверлим в профилях каркаса отверстия, через которые будем протягивать наш кабель. Диаметр отверстия должен быть достаточным для того, чтобы через него можно было пропустить гофротрубу с проводами.

Обратите внимание! Некоторые модели профилей выпускаются с уже готовыми отверстиями, а в других отверстия приходится проделывать самостоятельно

Стена с протянутыми проводами

• Прокладываем гофротрубы внутри каркаса, следя за тем, чтобы крепежные саморезы не повредили защитный кожух.
• Проводка в гипсокартонных перегородках должна быть надежно зафиксирована, поэтому провода мы крепим к каркасу пластиковыми хомутами или отрезками изолированной проволоки.

После того как проводка в гипсокартоне закреплена, можно обшивать каркас. Нам останется только установить розетки и выключатели.

Особенности монтажа проводки под гипсокартоном

Проводка случайно может быть повреждена профилем или саморезами, следовательно, может произойти короткое замыкание. Чтобы этого не произошло, проводник нужно прокладывать в гофрированной трубе, к тому же она не даст распространиться пламени в случае возгорания проводки за листами гипсокартона.

Неопытные электрики могут не знать, как выполняется протяжка кабеля в гофрированную трубу. Сделать это можно так. На конце провода делается отверстие. Затем в него продевается струна гофрированной трубы и фиксируется. Далее необходимо подтянуть струну, пока в трубу не войдет провод нужной длины.

При монтаже проводки под гипсокартоном может использоваться не только гофра, но и трубы или специальные короба. Однако эти материалы не очень удобны. Гофрированная труба обладает такими плюсами, как небольшой диаметр и хорошая гибкость. Поэтому рекомендуется использовать именно ее.

Монтаж при клеевой фиксации гипсокартона

Проводка в гипсокартоне зависит от метода фиксации гипсокартонных листов к основаниям: устанавливают на клеящий состав или монтируют к металлическому каркасу.

В первом случае, чтобы кабель проложить под гипсокартоном, проводят штробление стен помещения под электропроводку. Выполнить штробление своими руками несложно при наличии инструментов и приспособлений:

• Зубило и молоток – штробу выбивают инструментами, это трудоемкий способ, но не затратный;
• Дрель и зубило – в стене проделывают отверстия с шагом 1-2 см, затем зубилом выбивают перемычки, не подходит для кирпичных стен;

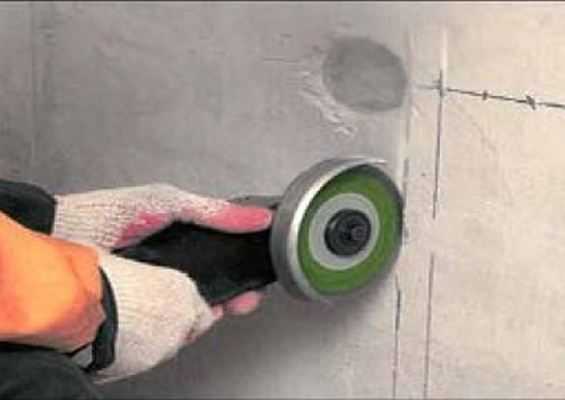

• Болгарка с алмазным диском – недостаток в сильном пылеобразовании;
• Перфоратор – минусом заключается в кривизне штроб;
• Штроборез – специальный инструмент, дающий наибольшую эффективность.

Пример проводки

Установка розеток и выключателей

Завершающий этап прокладки проводов под гипсокартонной обшивкой – установка розеток и выключателей.

Выполняется эта операция после полной обшивки стен.

Сверление отверстия для розетки

• Вначале с помощью специальной фрезы в гипсокартонной обшивке прорезаем отверстие для установки пластикового подрозеткника. Как правило, для монтажа розеток используются подрозетники диаметром 65 мм.
• После того как отверстие проделано, в днище подрозеткника вырезаем специально предусмотренные гнезда для протягивания проводки.
• Вытягиваем провода из-под гипсокартонной обшивки и протягиваем их сквозь отверстия в днище подрозетника.
• Помещаем подрозетник в отверстие и выравниваем по уровню, после чего – закручиваем крепежные винты. Находящиеся внутри обшивки металлические «лапки» подрозеткника проворачиваются, и пластиковое основание для розетки или выключателя надежно закрепляется в гипсокартонной обшивке (см. фото).

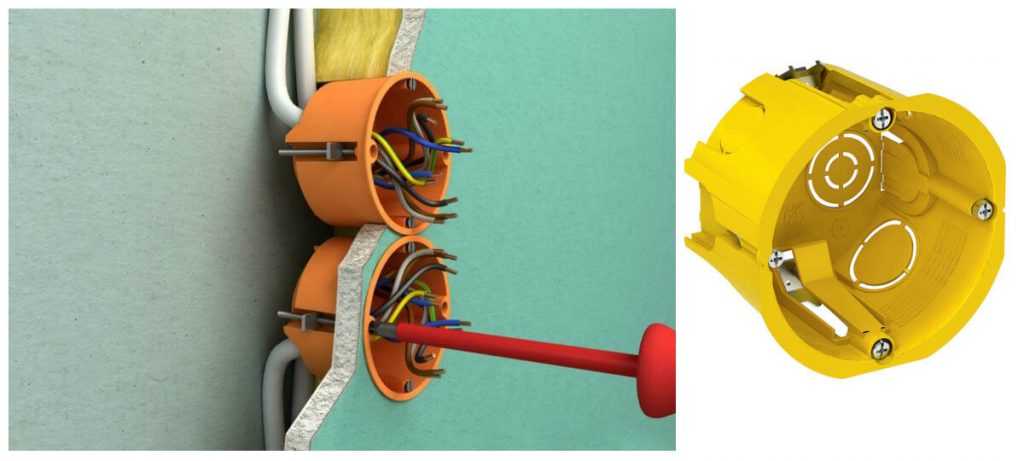

Конструкция подрозеткника

После того как подрозетник установлен, можно приступать к отделке гипсокартонной обшивки. Розетки и выключатели мы будем устанавливать только после того как отделка будет завершена, поскольку в процессе покраски или шпатлевки легко можно испачкать декоративные накладки.

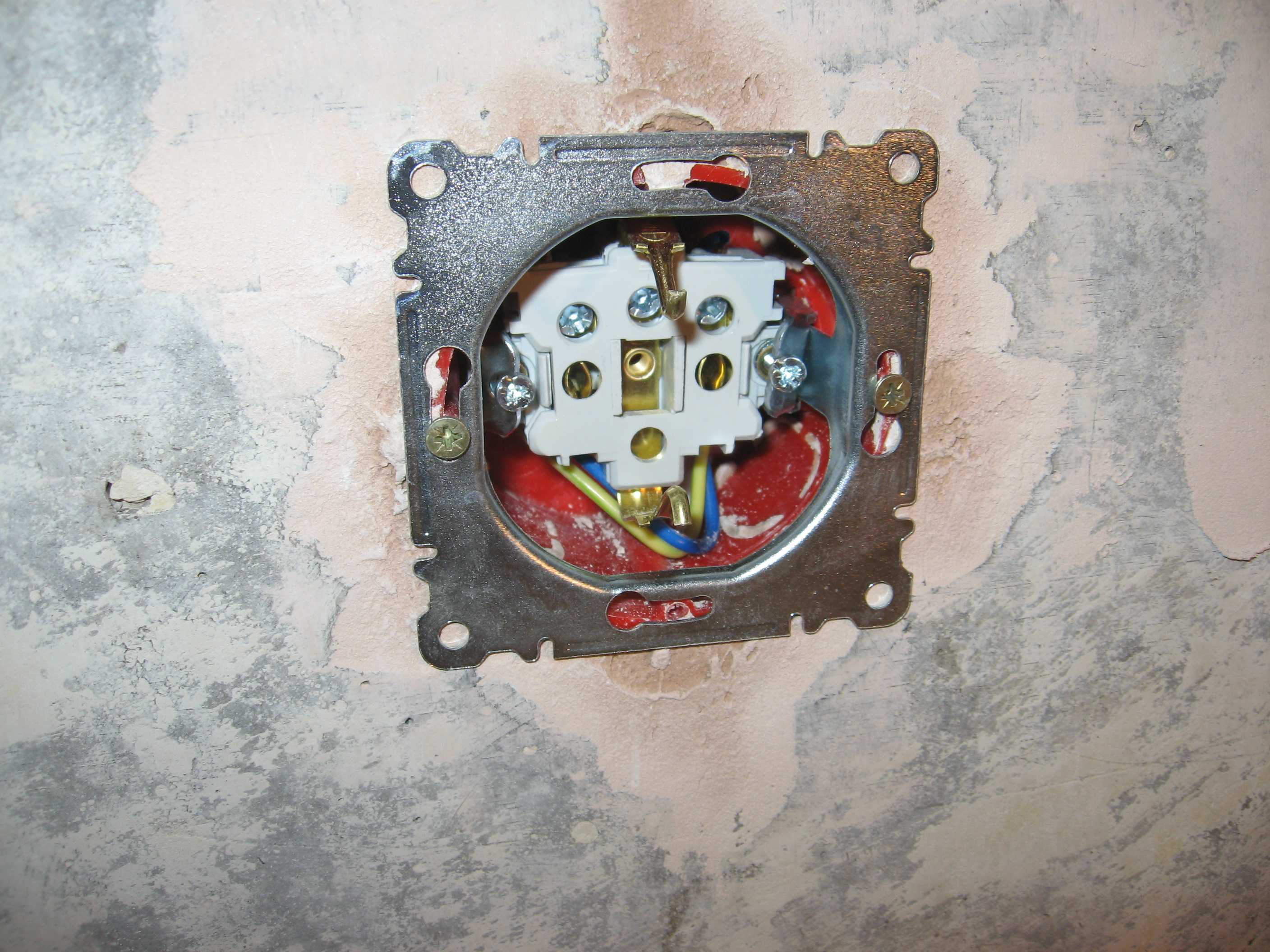

Подключение розетки

Установка розетки или выключателя производится так:

• Разбираем корпус устройства, снимая с него все защитные и декоративные части.
• К клеммной части подключаем провода, выведенные в подрозетник, фиксируя зачищенные концы проводов винтовыми зажимами.
• Проверив надежность соединения проводов и клеммной колодки, помещаем клеммную часть в подрозетник и фиксируем с помощью крепежных винтов.
• На закрепленную клеммную часть надеваем декоративные и защитные накладки, после чего – проверяем работоспособность установленной детали.

На этом работы завершены, и проложенной проводкой можно пользоваться в штатном режиме!

Как видите, особых сложностей монтаж электропроводки по гипсокартону не представляет. Главное при выполнении этих работ – не торопиться, продумывать каждый свой следующий шаг, ну и, конечно же, соблюдать технику электробезопасности!

Материалы, необходимые для монтажа электропроводки

Определяющим фактором для безопасной эксплуатации проводки, размещенной под гипсокартоном, является правильный выбор кабельной продукции. Чтобы приобрести провод необходимого сечения, следует знать, какая максимальная нагрузка электроприборов возможна при его эксплуатации.

Приобретение провода слишком большого сечения чревато большими затратами. Если же выбран провод недостаточного сечения, то при увеличении нагрузки в электросети может возникнуть замыкание.

Поэтому перед выбором кабеля необходимо произвести расчет его необходимого сечения с учетом нескольких параметров:

• Максимальная мощность кабеля . Определяется путем сложения мощностей всех бытовых приборов используемых в помещении. Крайне редко все приборы включаются в сеть одновременно, поэтому полученная сумма умножается на 0,8 (поправочный коэффициент). Существует специальная таблица, по которой можно определить необходимое сечение кабеля, с учетом материала изготовления его жил (медь или алюминий).
• Сила тока . Данный параметр рассчитывается исходя из средней мощности всех электроприборов, умноженной на 1,5.
• Длина линии , от которой зависит потеря тока и общее сопротивление проводника. Значение по формуле и выражается в процентах. Если полученная величина превышает 5 %, то лучше выбрать проводку большего сечения.

Вне зависимости от способа, которым будет выполнена проводка в гипсокартоне, потребуется приобрести достаточное количество следующих материалов:

• клеммные колодки;
• дюбели и саморезы;
• распределительные коробки;
• розетки и подрозетники для монтажа в гипсокартоне;
• выключатели.

Если монтаж гипсокартона будет выполняться на каркасе, то будут необходимы гофрированные трубки для защиты кабеля соответствующего ему сечения, а также специальные клипсы для крепления гофры.

Правила монтажа электропроводки под гипсокартоном

В конструкциях из гипсокартона на деревянном каркасе, разрешена электропроводка только в металлических трубах;

Конструкции из гипсокартона на металлическом каркасе, относятся к конструкциям из негорючих материалов. Как следствие этого, разрешена электропроводка в подвесных потолках и перегородках в пластиковых трубах или гофрированной электротехнической трубе;

Также разрешена, электропроводка в негорючих коробах;

Обязательно нужно защищать трубами, коробом или гофрой электропроводку, монтируемую отдельными проводами или горючими кабелями;

Вполне допустима, прокладка электропроводки в конструкциях из гипскартона кабелями без защиты, если они имеют изоляцию, не распространяющую горение. Например, кабель ВВГнг. Буквы нг обозначают негорючесть кабеля. Отличныйкабель с тройной изоляцией, под названием НЮМ (импорт);

Примечание. Не надо думать, что кабели «нг» совсем не горят. Они прекрасно горят, если проложены в виде жгута. Проложенные же отдельно, кабели «нг» не распространяют горение и при аварийной ситуации затухнут сами собой, если, конечно, их не будут окружать горючие материалы.

Конструкции из гипсокартона не являются разборными. Вряд ли вы будете разбирать готовую перегородку для замены кабеля под ней. Поэтому, рекомендовано делать электропроводку под потолком и в перегородках с возможностью замены, то есть, в трубах или гофре;

Если к монтажу электропроводки под гипсокартоном в трубах, еще можно отнестись, как необязательной, то доступ к распределительным коробкам нужно обеспечить, уж точно. Ко всем распаячным (распределительным) коробкам, оказавшимся под гипсокартоном, нужно сделать простой доступ для технического обслуживания. Обычно, для доступа делаются лючки;

Минимальное сечение жил проводов не должно быть менее 1,5 мм2;

Для освещения квартиры достаточно кабеля 3×1,5мм2 , для силовых розеток переносных приборов 3×2,5 мм2, для плиты 3×4(6)мм2.

Рекомендую электрические кабели марок ВВГнг (Россия) или НЮМ (NYM) (Импорт).

Для установки розеток на стену из гипсокартона выпускаются специальные подрозетники;

Это все правила, чтобы электропроводка под гипсокартоном была безопасной и долговечной.

Gipsokart.ru.

Другие статьи раздела: Электрика

• 3 варианта установить подрозетник в перегородку из гипсокартона
• Гофра под гипсокартон
• Кабели не поддерживающие горение для электропроводки в гипсокартоне
• Как быстро установить выключатель на гипсокартон
• Как правильно проложить проводку в перегородке из гипсокартона
• Как установить розетку на гипсокартон
• Подрозетник для гкл — выбор, размеры, цена, установка подрозетника на гипсокартон
• Сменяемая электропроводка в гипсокартоне
• Электропроводка под гипсокартоном
• Электротехническое оборудование для гипсокартона

Порядок монтажа

Монтаж проводки осуществляется в следующей последовательности:

• Составляется схема прокладки с разметкой на базовой стене положения трассы и фурнитуры. Кабель прокладывается только вертикально и горизонтально. Соблюдение этого правила поможет легко определить его расположение под покрытием – напротив розеток с выключателями.
• В стенах сверлятся отверстия, первое – на высоте от пола 20 см, следующие – с шагом 40 см. В них на дюбели крепятся клипсы. Фиксация шланга исключает его провисание.
• На клипсы монтируется гофра с протянутым через нее кабелем. Она проходит за профилями. Если они расположены близко к стене, кабель пропускают через отверстия каркаса, которые следует вырезать. Гофротруба располагается на удалении от саморезов, которые могут проткнуть кабель. Если острые концы проходят рядом с проводом, их следует отрезать.
• Распределительные коробки монтируются на стены или потолок с помощью дюбелей. Лучше устанавливать их в гипсокартон позже, одновременно с розетками и выключателями.

После окончания разводки проводки на профили монтируются ГКЛ.

Основные правила как проложить проводку в перегородке из гипсокартона

Начало работ

Работы по монтажу электропроводки в гипсокартоне начинаются после монтажа каркаса перегородки. Каркас должен быть выполнен полностью с установкой закладных под монтаж навесного оборудования, в том числе дверей. Так как двери входят в каркас перегородки, будет лучше, если двери будут установлены.

До монтажа каркаса должны быть завершены все электромонтажные работы по подводу линий питания и другой проводки находящейся вне конструкций для гипсокартона.

Монтаж каркаса в местах захода линий питания в него, должен выполняться совместно с электриками, работающими на объекте. Проще говоря, не должно получиться, что каркас стоит отдельно от линии питания, например, выходящей из пола.

Обшивка каркаса

Для обшивки каркаса подойдут листы гипсокартона толщиной не менее 12,5 мм с наличием боковой фаски. Последняя, даёт возможность армировать стыки самоклеящейся серпянкой и заполнять их высокопрочной шпаклёвкой.

По наличию скоса, как по маркеру, определяют лицевую сторону листа. Каждый из них прикручивается к трём опорным стойкам: к двум — по краям и к одной — по центру. При этом стыки листов проходят посередине профиля. Во влажных помещениях вместо обычных панелей используется влагостойкий гипсокартон (ГКЛВ).

Более подробно о разновидностях и выборе гипсокартона вы можете узнать из другой статьи.

При отсутствии заводской фаски, например, при использовании обрезков гипсокартона, фаску необхоимо сделать самостоятельно, используя строительный нож и специальную тёрку (рубанок):

При обшивке перегородки двумя слоями гипсокартона листы второго ряда смещают по горизонтали на шаг стоек, а по вертикали не менее, чем на 400 мм, также аналогичное смещение листов делают при монтаже первого ряда гипсокартона, но с обратной стороны конструкции.

Схема расположения листов гипсокартона при двухслойной обшивке перегородки

При устройстве перегородки высотой 3,0 м и менее, как правило, горизонтальные стыки листов отсутствуют.

Для создания зазора у пола листы опирают на временную прокладку толщиной 10 мм и закрепляют с помощью саморезов.

За счёт обрезки верхней кромки получают зазор у потолка (шириной 10 мм). Оба зазора помогают уберечь конструкцию от преждевременного разрушения.

Важно следить за тем, чтобы скошенные края монтируемых листов располагались по центру стоек, более короткие кромки — по оси поперечин, а швы обшивки не сходились на углах дверной коробки. При креплении листов гипсокартона саморезами следует придерживаться следующих правил:

При креплении листов гипсокартона саморезами следует придерживаться следующих правил:

• Расстояние между саморезами не должно превышать 250 мм (но при двухслойной обшивке для первого ряда данное значение допускается увеличивать до 750 мм);
• Саморез должен вкручиваться в профиль под прямым углом;
• Шляпка самореза должна утапливаться в лист ГКЛ на 1 мм и не разрывать картон;
• Тело самореза должно входить в металлоконструкцию не менее, чем на 10 мм;
• Смещение саморезов по вертикали на смежных листах должно быть не менее 10 мм;
• При монтаже саморезов от продольной кромки листа необходимо отступать не менее 15 мм, а от торцевой — 10 мм.

На фото выше показано, что расстояние между саморезами должно быть не более 250 мм, а смещение саморезов на смежных листах не менее 10 мм

Слева — правильное положение самореза в листе гипсокартона, справа — неправильное положение самореза: а) саморез закручен под углом б) саморез посажен слишком глубоко в) саморез посажен недостаточно глубоко

Фаски листов стыкуются по центру стоек, а короткие края панелей — по оси перемычек. Если стыки последних будут совпадать, то продольная линия крестообразного шва станет источником образования трещин. И никакая, даже самая качественная отделка, здесь не поможет. Поэтому их стыкуют с разбежкой (со сдвижкой) швов не менее 40 см.

Чтобы разрезать лист гипсокартона, его необходимо уложить на ровную поверхность и с помощью карандаша сделать разметку. Строительный нож со сменными лезвиями используют для надреза верхнего слоя картона. Затем лист необходимо перевернуть аккуратно надломить по линии реза. Затем прорезается картон со второй стороны листа (фото ниже):

Сразу после обшивки каркаса с одной из сторон можно приступать к сверлению отверстий (Ø35 мм) в стойках профиля. Они пригодятся тем, кто прокладывает внутри стены электрические кабеля. Чтобы острые края прорезей не повредили оплётку, их загибают, а саму проводку прокладывают в гофре.

Также на рынке строительных материалов имеется профиль с готовыми отверстиями для прокладки коммуникаций.

Отверстия под розетки и выключатели прорезают с помощью круглых коронок. Более подробно об этом можно почитать здесь.

Способы усиления каркаса

Для усиления дверного каркаса внутрь ПС-профиля (обращённого лицевой стороной внутрь проёма) помещают деревянные бруски или же, как говорилось выше, устанавливают UA-профиль. Сечение брусков подбирают по размеру укрепляемого профиля.

Для усиления конструкции перегородки прибегают к следующим приёмам: сокращают шаг между стойками (вплоть до 400 мм), используют деревянные закладные бруски (для усиления стоечного профиля), применяют спаренный ПС-профиль.

Дополнительный профиль, установленный внутри стойки или рядом с ней, также укрепляет конструкцию перегородки. В местах крепления навесного оборудования каркас усиливается закладными элементами в виде деревянных брусков или кусков фанеры толщиной 2-3 см, которые закрепляются между стойками с помощью крабов или полукрабов.
