Как подключить циркуляционный насос к электричеству

Изобретено множество устройств для перекачки различных типов жидкостей. Чаще всего через насосы проходит вода. Но существуют и технические средства для транспортировки агрессивных веществ https://tehnogrupp.com/katalog/nasosy-po-otrasli/nasosy-dlya-khimicheskoj-promyshlennosti, которые выполнены из материалов, особенно стойких к температурам и коррозиям. Для любого типа насоса надо знать, каким образом подключить его к электросети.

Технология установки насоса в систему отопления

Как установить насос на отопление? Чтобы облегчить себе процесс установки насоса, нужно покупать такое оборудование, в базовом комплекте которого имеются резьбы разъемного типа. Если они отсутствуют, то переходники придется покупать самому. Кроме того, их придется еще и подбирать самостоятельным образом. Также необходимо купить обратный клапан и фильтр глубокой очистки. Благодаря клапану удастся добиться нормального функционирования системы отопления под высоким давлением. Потребуется точная схема подключения циркуляционного насоса отопления.

Установка насоса в систему отопления

Также перед тем, как подключить насос отопления, не стоит забывать о том, что потребуются гаечные ключи и другие инструменты. Если вы не знаете, как производится врезка насоса в систему отопления, то потребуется вызвать специалиста в данной области. Если вы хотите произвести установку самостоятельным образом, то необходимо изучить информацию о том, как производится правильная установка циркуляционного насоса. Еще потребуется выбрать место для его установки.

Электродные агрегаты

Электродные проточные котлы Галан не требуют получения разрешения на установку в соответствующих государственных органах.

Принцип работы

Согласно правилам индукции температурные показатели жидкой среды повышаются. Ионы курсируют от положительных электродов к отрицательным, а те, в свою очередь, обмениваются полюсами, что приводит к колебанию ионов и, как следствие, выработке энергии.

Как становится понятно, роль нагревателя, с которым взаимодействуют котлы для обогрева Галан, выполняет жидкость.

Преимущества

Основным преимуществом таких агрегатов является их экономичность, которая превышает аналогичный показатель у ТЭНовых образцов на 40 %. Это стало возможным, потому что удалось сократить потери тепла при подогреве промежуточного материала.

Требования

Используемый теплоноситель должен обладать соответствующей удельной проводимостью (в данном случае 2950 – 3150 ОМхсм при температурных показателях в 20 °С). Рекомендуется проводить запуск котла на специальной незамерзающей жидкости Аргус-Галан. Если решено использовать дистиллированную воду, ее необходимо подсаливать из расчета 5 г соли на 100 л жидкости.

Чтобы электродные высококачественные котлы Галан смогли прослужить долго и эффективно, отопительная система должна быть замкнутой, двухтрубной (диаметр 32 – 40 мм) с верхним разливом, открытого типа, с подающим стояком высотой не менее 2 м и количеством теплоносителя из расчета 12 л на 1 кВт. Такая схема даст возможность агрегату полноценно выполнять свои функции.

Сфера применения

Электродные котлы в состоянии качественно и эффективно обогреть помещения, общая площадь которых варьируется от 80 до 800 м². Лучше всего для данной цели подойдут серии товара «Очаг», «Гейзер», «Вулкан» с рабочей мощностью от 2 до 25 кВт.

Эти изделия отличаются компактными габаритами и небольшим весом (от 1,5 до 5,7 кг). Средний срок службы таких теплогенераторов составляет не менее 5 лет.

Противопоказания

Данный тип оборудования не годится для подключения к системе обогрева теплых полов, теплиц, бассейнов, лестничных пролетов и крыш. Его не используют в тандеме с чугунными радиаторами и оцинкованными трубами. Над таким котлом не рекомендуют монтировать трубы из полипропилена или металлопластика.

Способы подключения

Подключение в электросеть с помощью вилки и розетки. Этот способ предусматривает установку электрической розетки в непосредственной близости к месту, где монтируется циркуляционный насос. Иногда они могут поставляться с подключенным кабелем и вилкой в комплекте, как на фото:

В этом случае можно просто включить прибор в электросеть, используя розетку, расположенную в зоне досягаемости кабеля. Нужно только убедиться в наличии третьего, заземляющего контакта в розетке.

При отсутствии шнура с вилкой, их нужно докупить, или снять с неиспользуемого электроприбора

Следует обратить внимание на сечение проводников шнура. Оно должно находится в пределах от 1,5 мм 2 до 2,5 мм 2

Провода должны быть медными многожильными, обеспечивающими стойкость к многократным изгибам. Шнур с вилкой для подключения электроприборов в сеть изображен на фото ниже:

Перед тем, как подключить циркуляционный насос, необходимо выяснить, какой из трех проводов шнура соединен с заземляющим контактом вилки. Это можно сделать с помощью омметра, заодно проверив целостность остальных проводов.

Открываем крышку клеммной коробки. Внутри коробки расположены три клеммы, предназначенные для включения прибора в сеть, имеющие обозначение, как на картинке:

Откручиваем зажим кабельной муфты (на первом фото это пластиковая гайка, в которую заведен кабель), одеваем его на наш шнур, заводим шнур в муфту. Если внутри коробки имеется хомут для крепления кабеля, продеваем шнур через него. Соединяем предварительно зачищенные от изоляции концы проводов шнура с клеммами.

К клеммам L и N нужно подключить провода, соединенные со штекерами вилки (не бойтесь их перепутать, это не критично), к клемме РЕ следует подключить провод заземляющего контакта вилки (а вот здесь ошибаться нельзя). Прилагаемая к изделию инструкция запрещает эксплуатировать его без защитного заземления. Далее, затягиваем хомут (при наличии), плотно закручиваем зажим кабельной муфты, зарываем крышку клеммной коробки. Насос готов к включению в электросеть.

Стационарное подсоединения. Схема подключения циркуляционного насоса к электросети с заземлением предоставлена ниже:

Требования к сечению проводов здесь те же, что и в предыдущем варианте. Кабель при таком монтаже может использоваться как гибкий, так и негибкий, медный, марки ВВГ, или алюминиевый, АВВГ. Если кабель негибкий, монтаж должен обеспечивать его неподвижность. Для этого кабель вдоль всей трассы закрепляется хомутами.

В данном варианте используется устройство защитного отключения (дифференциальный автомат). Вместо него можно применить обычный однополюсный автомат, пропустив через него только фазный провод. Если автомат установлен в щитке, где имеется шина РЕ, то кабель от насоса до автомата должен быть трехжильным. При отсутствии такой шины, клемму РЕ следует соединить с заземляющим устройством. Такое соединение можно выполнить отдельным проводом.

Отдельно хотелось бы рассмотреть такой вариант монтажа, как подключение насоса к ИБП. Он наиболее предпочтителен и обеспечивает независимость функционирования системы отопления от перебоев в подаче электроэнергии. Схема подключения циркуляционного насоса к источнику бесперебойного питания предоставлена ниже:

Мощность ИБП следует подбирать, исходя из мощности электродвигателя насоса. Ёмкость аккумуляторной батареи определяется расчетным временем автономного питания циркуляционного насоса, то есть временем, когда электросеть отключена. О том, как выбрать ИБП для котла мы рассказывали в отдельной статье. Требования к сечению кабелей, а также к наличию защитного заземления, относятся ко всем вариантам подключения.

Напоследок рекомендуем просмотреть видео инструкции по подсоединению различных моделей насосов к электрической сети:

Вот мы и рассмотрели, как правильно выполняется подключение циркуляционного насоса к электросети. Схема и видео примеры помогли закрепить материал и наглядно увидеть нюансы монтажа!

Будет полезно прочитать:

В системы отопления с принудительной или естественной циркуляцией ставят циркуляционные насосы. Он нужны для повышения теплоотдачи и для возможности регулировки температуры в помещении. Установка циркуляционного насоса — задача не самая сложная, при наличии минимума навыков справиться можно самостоятельно, своими руками.

Недостатки

Наряду с множеством положительных характеристик, имеются у электрических котлов отопления с циркуляционным насосом и отдельные слабые стороны:

  • Затраты на эксплуатацию подобного оборудования находятся в прямой зависимости от цен на электроэнергию. Это объясняет тот факт, что большинство стран признали электрические отопительные установки не такими эффективными, как газовые и твердотопливные аналоги. Для снижения затрат на эксплуатацию рекомендуется использование теплоаккумулирующего бака. Это позволят существенно снизить теплопотери и расход электроэнергии на подготовку теплой воды.
  • Зависимость от исправной подачи электрической энергии. Двухконтурный электрический котел и циркуляционная помпа относятся к энергозависимым приборам. Поэтому, если в регионе случаются перебои с электроэнергией, то желательно выбрать другую разновидность обогрева для своего дома. Один из вариантов – установить резервный источник тепла, на случай «аварийной» ситуации. Чаще всего речь идет о твердотопливной печи или камине. До полноценных обогревателей им далеко, но подстраховать во время кратковременного выключения основного котла они, безусловно, смогут.
  • Необходимость в качественной электропроводке. Это является обязательным условием для того, чтобы электрический котел в комбинации с циркуляционным насосом работал без всяких перебоев. Часто бывает так, что проводка в доме не соответствует предъявляемым требованием, и ее приходится полностью менять. Это в любом случае влечет за собой дополнительные расходы.

Естественно, что людей волнует также вопрос о стоимости эл котла с насосом. На ее размер во многом влияет то, какая именно модель была выбрана: чем мощнее прибор, тем дороже он стоит

Также следует обращать внимание на производителей, среди которых есть несколько проверенных отечественных компаний. В любом случае, не стоит обольщаться на дешевые образцы сомнительного качества.

6 Гидравлический разделитель

Если появилась потребность в монтаже дополнительного насоса, то в эту систему отопления в непременном порядке необходимо включить еще одно устройство — гидроразделитель. В строительной терминологии гидравлический разделитель также еще называется гидрострелкой или анулоидом.

Это оборудование рекомендуется применять в системах отопления, где обогрев теплового носителя производится с помощью котлов продолжительного горения. Просто это отопительное оборудование может работать в нескольких режимах (поджог горючего, процедура горения и процесс затухания), при этом у каждой из фаз требуется соблюдать свой режим горения.

Использование гидравлической стрелки в отопительной системе даст возможность создать определенный баланс в обогреве системы и выработке тепла.

Непосредственно гидроразделитель изготовлен в форме трубки с четырьмя выводящими патрубками. К главным задачам этого устройства относится:

  1. 1. Улавливание частичек шлама (используется в качестве грязеуловителя).
  2. 2. Автоматический вывод скопившегося воздуха.

На отопление в доме возложено большое количество функций, которые обязаны выполняться вне зависимости от расхода теплового носителя при вероятных перепадах давления в основной магистрали. Добиться нормальной работы отопительной системы очень сложно, так как вода поступает в контуры труб из одного теплового источника — котла, это в конечном результате приводит к разбалансировке отопления. Чтобы не допустить этих ситуаций и требуется гидрострелка, которая выполняет функцию развязки.

Схема подключения электрокотла к электросети 220 В (однофазного)

Как видите, питающую линию котла на 220 В защищает дифференциальный автоматический выключатель, совмещающий в себе функции автоматического выключателя (АВ) и Устройства защитного отключения (УЗО). Так же, в обязательном порядке к корпусу устройства подключается заземление.

ТЭН или ТЭНы (если их несколько) в таком котле рассчитаны на напряжение 220В, соответственно к одному из концов трубчатого электрического нагревателя подключается фаза, а к другому ноль.

Для подключения котла требуется проложить трехжильный кабель (Фаза, Рабочий ноль, Защитный ноль – заземление).

Если же вам не удалось найти подходящий дифференциальный автоматический выключать или просто он слишком дорог в выбранной вами линейке защитной автоматики, его всегда можно заменить связкой Автоматический выключатель (АВ) + Устройство защитного отключения (УЗО), в таком случае схема подключения однофазного котла к электросети выглядит так:

Теперь осталось выбрать кабель нужной марки и сечения и номиналы защитной автоматики, для правильной электропроводки к электрокотлу.

В выборе необходимо отталкиваться от мощности будущего котла, а лучше всего рассчитывать с запасом, ведь в будущем, реши вы поменять котел, выбрать старшую модель (более мощную) вы уже не сможете, без серьезной переделки проводки.

Не буду загружать вас лишними формулами и расчетами, а просто выложу таблицу выбора кабеля и защитной автоматики в зависимости от мощности однофазного электрокотла 220 В. При этом в таблице будут учтены оба варианта подключения: через дифференциальный выключатель и через связку Автоматический выключатель + УЗО.

Для прокладки будут указаны характеристики медного кабеля марки ВВГнгLS, минимально допустимого ПУЭ (правилами устройства электроустановок) для использования в жилых зданиях, при этом расчеты сделаны для трассы от счетчика до электрокотла длинной 50 метров, если у вас это расстояние больше, возможно потребуется корректировка значений.

Таблица выбора защитной автоматики и сечения кабеля по мощности электрокотла 220 В

Устройство защитного отключения (узо) всегда выбирается на ступень выше стоящего с ним в паре автоматического выключателя, если же вам не удается найти УЗО необходимого номинала, можете взять защиту следующей ступени, главное не брать ниже положенного.Особых сложностей и разночтений при подключении элекрокотла на 220В обычно не возникает, переходим к трехфазному варианту.

Схемы обвязки систем отопления

Выстраивая линию изложения для быстрого понимания особенностей организации тех или иных систем отопления, разумно начать с варианта с принудительной циркуляцией.

С принудительной циркуляцией

У такой схемы есть ряд особенностей.

  1. Перепады высот, наклоны труб, расположение радиаторов относительно нагревательного котла никак не регламентируются.
  2. В системе применяются многоточечная техника или одноточечная система выпуска воздуха (краны Маевского на радиаторах отопления или одна точка отвода с наибольшим уровнем высоты).
  3. Допускается организация как угодно большого количества изолированных контуров циркуляции, каждый из которых обслуживается отдельным насосом.

Главная отличительная черта системы с принудительной циркуляцией — ее работа без функционирования циркуляционного насоса невозможна. Поэтому при отключении питания теплоноситель останавливается, помещения не отапливаются.

С естественной циркуляцией

Система с естественной циркуляцией имеет ряд преимуществ, однако требует четкого соблюдения правил организации. Ее особенности следующие.

  1. После нагревательного котла предусматривается разгонная линия, вертикальная труба, позволяющая создать давление при расширении теплоносителя для его движения по сети.
  2. Регламентируется четкий параметр наклона, как труб подачи, так и обратки.
  3. При нескольких контурах отопления трудно или невозможно добиться оптимальной отдачи тепла в каждом из них.

Управление циркуляционным насосом движением теплоносителя способно кардинально увеличить функциональность, эффективность, настраиваемость системы обогрева с естественной циркуляцией.

Такая система позволяет решить ряд стандартных задач:

  • нивелировать ошибки проектирования и преодолеть гидравлическое сопротивление сети трубопроводов;
  • оптимизировать загрузку контуров отопления при установке нескольких насосов, регулировать отдачу тепла;
  • улучшить условия работы нагревательного оборудования.

Главное достоинство системы с естественной циркуляцией, при всей сложности ее организации, заключается в возможности работы при отключении энергопитания. Чтобы этого достичь, циркуляционный насос устанавливают в байпас. Это достаточно простая структура.

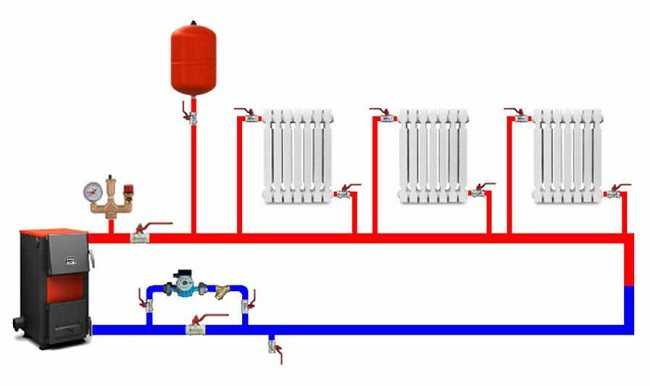

Байпас – это отдельный узел для установки циркуляционного насоса с петлей обвода и запорной арматурой для обслуживания.

Узел байпаса обеспечивает несколько удобных возможностей.

  1. При перекрытии шаровых кранов нагнетатель можно снять без слива всей системы, чтобы провести ремонт циркуляционного насоса или его замену.
  2. Обеспечивается работа системы без электропитания.
  3. Можно провести первичный запуск отопления без участия циркуляционного насоса.
  4. Легко организовать структуру защиты насоса от попадания в его турбину примесей, путем установки фильтра грубой очистки или узла сетчатого типа.

Схема водяного отопления частного дома может использовать как байпас с ручным, так и с автоматическим управлением. В последнем случае в контуре обвода циркуляционного насоса монтируется обратный клапан.

При работе циркуляционного насоса на выходе обратного клапана образуется избыточное давление. Узел перекрывает подачу, обеспечивая оптимальную схему движения теплоносителя. При отключении питания через клапан начинает двигаться вода благодаря естественной гравитационной составляющей. Такая схема не требует регулировки и настройки, в том числе при пусконаладочных работах.

Совет! Поскольку обратный клапан — достаточно чуткое к попаданию окалины и минеральных отложений устройство, в открытых системах отопления рекомендуется дублировать его работу последовательно устанавливаемым шаровым краном.

Выбор вводного автомата и пускателей

Принципиальная схема автоматики электрокотла всегда начинается с подачи напряжения через вводной автомат.

Электрическое отопление подразумевает, как правило, наличие трехфазного ввода 380В. Значит и автомат должен быть трехполюсным.

Обратите особое внимание, это должен быть именно один трехполюсный выключатель, а не три отдельных однополюсных. При КЗ и повреждении греющего элемента любой фазы, защита должна прекращать подачу напряжения по всем фазам

При КЗ и повреждении греющего элемента любой фазы, защита должна прекращать подачу напряжения по всем фазам.

После вводного автомата фазные проводники нужно разделить.

Делается это на электромагнитных пускателях.

Именно на них и ложится основная работа по автоматической коммутации эл.сети. Автомат то вы включаете и выключаете ручками, а пускатель будет это делать без вашего участия, на основе подачи управляющего напряжения от соответствующих датчиков.

При этом в отличие от автомата, покупайте три отдельных однофазных модульных пускателя. Старые модели типа ПМЛ, ПМА, КМИ здесь не подойдут. И дело вовсе не в их шумной работе и громких щелчках.

Модульный трехфазный экземпляр в едином корпусе, тоже будет не пригоден для нашей схемы.

Самое главное преимущество однофазных – возможность ручной и очень простой регулировки мощности электрокотла. Подробнее об этом будет сказано ниже.

К силовым клеммам каждого контактора, как раз-таки и подключаются нагревательные элементы (ТЭН, электроды) котла отопления.

Выбор котла

Выбор котлоагрегата, для теплоснабжения, производится по тепловой мощности, параметров электросети и принципу нагревательного элемента. От последнего параметра зависит цена отопительного комплекта. Такие электрические агрегаты обладают повышенной функциональностью — все модели укомплектовываются блочной автоматикой с регулятором температуры.

Современные модификации электрокотлов реализуются с различными периферийными приборами — погодозависимыми датчиками, комнатными термостатами и модулями GSM для регулировки температуры внутри помещения на расстоянии с мобильного телефонного аппарата через интернет-сети.

Уровень сборки блочных агрегатов очень высокий, что позволяет монтировать такое отопления своими руками. Исключение составляют только монтаж и наладка линий электропитания к агрегату, которые должны выполняться аттестованными специалистами.

Перед тем как подключить электрический котел, рассчитывают тепловую мощность по простой формуле. Зная общую отапливаемую площадь дома, умножают ее на 0.1 кВт и на коэффициент запаса 1.2, в результате получится тепловая мощность аппарата.

Например, для дома общей площадью 150 м2 потребуется мощность котла: 150х1.2х0.1= 18 кВт.

7 Инструкция по монтажу

Монтаж дополнительного насоса не зависит никаким образом от материала и вида отопительной системы. Так или иначе, выполнять установку нужно будет способом обвода. Если в здании находятся металлические трубы, то есть возможность докупить готовую конструкцию, которая позволяет обойти основной трубопровод. Перед установкой нужно полностью слить теплоноситель и произвести очистку трубы, для чего главную магистраль необходимо несколько раз промыть. Затем производится врезка куска трубы, которая выгнута в форме буквы «П».

По центру трубы необходимо закрепить насос. По обеим сторонам от оборудования устанавливаются шаровые краны. Зачем они требуются? Для начала нормализуется циркуляция жидкости, если закрыть один из кранов. А также в случае ремонта насоса не потребуется полностью сливать воду, можно просто закрыть оба вентиля.

Во время монтажа нужно обращать внимание на направление, по которому передвигается теплоноситель. Направление указано непосредственно на насосе специальной стрелочкой

По завершении установки систему наполняют жидкостью и проверяют работоспособность. При выявлении каких-то неисправностей избавиться от них необходимо именно на этом этапе работ.

Затем с помощью центрального винта из трубопровода необходимо выгнать застоявшийся воздух. Если все сделано верно, то из отверстия в трубопроводе потечет жидкость. Чтобы выполнить установку оборудования с ручным управлением, воздух из трубопровода необходимо вывести еще до начала монтажа. Для чего насос включается на 5 минут, затем клапаны устройства открываются. Эту процедуру необходимо выполнить несколько раз. Когда основная магистраль наполнится достаточным объемом воды, насос включится самостоятельно. Причем наличие воздуха в трубопроводе категорически запрещается.

Оптимальное место установки циркуляционного насоса

Хотя интернет изобилует массой информации на эту тему, однако простому пользователю не всегда удается определиться с оптимальной схемой подключения циркуляционного насоса в систему отопления. Причина заключается в противоречивости подаваемой информации, из-за чего на тематических форумах постоянно возникают жаркие дискуссии.

Приверженцы установки аппарата исключительно на обратном трубопроводе приводят в защиту своей позиции такие доводы:

  • Более высокая температура теплоносителя на подаче по сравнению с обраткой провоцирует существенное сокращение срока службы насоса.
  • Горячая вода внутри подающей магистрали менее плотна, из-за чего возникают дополнительные затруднения в ее перекачке.
  • В обратном трубопроводе теплоноситель имеет высокое статическое давление, что облегчает работу насоса.

Нередко такая убежденность складывается также от случайного лицезрения того, где установлен циркуляционный насос на отопление в традиционных котельных: там насосы, действительно, иногда врезают в обратку. При этом в других котельных установка центробежных насосов может осуществляться на подающих трубах.

Аргументы против каждого из приведенных доводов в пользу установки на обратной трубе следующие:

  1. Стойкость бытовых циркуляционных насосов к температуре теплоносителя обычно достигает +110 градусов, тогда как внутри автономных систем отопления вода редко нагревается выше +70 градусов. Что касается котлов, то они на выходе выдают температуру теплоносителя примерно +90 градусов.
  2. Вода при температуре +50 градусов имеет плотность 988 кг/м³, а при +70 градусов – 977.8 кг/м³. Для приборов, создающих давление 4-6 м водного столба, и способных перекачать примерно тонну теплоносителя за 1 час, такая мизерная разница в плотности в 10 кг/м³ (вместимость канистры на 10 л) не играет существенной роли.
  3. Фактическая разница статического давления теплоносителя внутри подачи и обратки также минимальна.

В качестве вывода можно сказать, что схема подключения циркуляционного насоса может предполагать его установку как на обратной, так и подающей трубе отопительного контура. Тот или иной вариант, где устанавливать циркуляционный насос в системе отопления, не оказывает значимого влияния на его уровень работоспособности и эффективности. Исключением является использование недорогих твердотопливных котлов прямого горения, в которых отсутствует автоматика. Так как горящее топливо в таких нагревателях быстро потушить нет возможности, это нередко провоцирует закипание теплоносителя. Если подключение насоса отопления было проведено на подающей трубе, это позволяет образовавшемуся пару вместе с горячей водой попасть внутрь корпуса с крыльчаткой.

Далее события разворачиваются следующим образом:

  • Аппарат резко снижает свою производительность, так как его рабочее колесо не в состоянии перемещать газы. Это провоцирует снижения скорости циркуляции теплоносителя.
  • Наблюдается уменьшение поступающей в котловой бак охлаждающей воды. Как результат, прибор перегревается еще больше, а образование пара возрастает.
  • После того, как объем пара достигнет критических значений, он попадает внутрь крыльчатки. После этого наступает полная остановка циркуляции теплоносителя: возникает аварийная ситуация. Давление в системе возрастает, из-за чего сработавший предохранительный клапан выбрасывает клубы пара внутрь котельной.
  • Если не затушить дрова, то на каком-то этапе клапан не справится с возрастающим давлением. В результате этого возникает реальная опасность взрыва котла.

Если схема установки циркуляционного насоса в систему отопления предполагает его монтаж на обратную трубу, то это уберегает прибор от прямого воздействия водяного пара. Как результат, увеличивается период времени до аварии (почти на 15 минут). То есть это не предотвращает взрыв, а лишь дает дополнительное время на принятие дежурных мер по устранению возникшей перегрузки системы. Поэтому при поиске места, где ставить насос на отопление, в случаях с простейшими дровяными котлами лучше выбирать для этого обратный трубопровод. Современные автоматизированные обогреватели на пеллетах могут монтироваться на любом удобном участке.

Способы подключения

Подключение в электросеть с помощью вилки и розетки. Этот способ предусматривает установку электрической розетки в непосредственной близости к месту, где монтируется циркуляционный насос. Иногда они могут поставляться с подключенным кабелем и вилкой в комплекте, как на фото:

В этом случае можно просто включить прибор в электросеть, используя розетку, расположенную в зоне досягаемости кабеля. Нужно только убедиться в наличии третьего, заземляющего контакта в розетке.

При отсутствии шнура с вилкой, их нужно докупить, или снять с неиспользуемого электроприбора

Следует обратить внимание на сечение проводников шнура. Оно должно находится в пределах от 1,5 мм2 до 2,5 мм2

Провода должны быть медными многожильными, обеспечивающими стойкость к многократным изгибам. Шнур с вилкой для подключения электроприборов в сеть изображен на фото ниже:

Перед тем, как подключить циркуляционный насос, необходимо выяснить, какой из трех проводов шнура соединен с заземляющим контактом вилки. Это можно сделать с помощью омметра, заодно проверив целостность остальных проводов.

Открываем крышку клеммной коробки. Внутри коробки расположены три клеммы, предназначенные для включения прибора в сеть, имеющие обозначение, как на картинке:

Откручиваем зажим кабельной муфты (на первом фото это пластиковая гайка, в которую заведен кабель), одеваем его на наш шнур, заводим шнур в муфту. Если внутри коробки имеется хомут для крепления кабеля, продеваем шнур через него. Соединяем предварительно зачищенные от изоляции концы проводов шнура с клеммами.

К клеммам L и N нужно подключить провода, соединенные со штекерами вилки (не бойтесь их перепутать, это не критично), к клемме РЕ следует подключить провод заземляющего контакта вилки (а вот здесь ошибаться нельзя). Прилагаемая к изделию инструкция запрещает эксплуатировать его без защитного заземления. Далее, затягиваем хомут (при наличии), плотно закручиваем зажим кабельной муфты, зарываем крышку клеммной коробки. Насос готов к включению в электросеть.

Стационарное подсоединения. Схема подключения циркуляционного насоса к электросети с заземлением предоставлена ниже:

Требования к сечению проводов здесь те же, что и в предыдущем варианте. Кабель при таком монтаже может использоваться как гибкий, так и негибкий, медный, марки ВВГ, или алюминиевый, АВВГ. Если кабель негибкий, монтаж должен обеспечивать его неподвижность. Для этого кабель вдоль всей трассы закрепляется хомутами.

В данном варианте используется устройство защитного отключения (дифференциальный автомат). Вместо него можно применить обычный однополюсный автомат, пропустив через него только фазный провод. Если автомат установлен в щитке, где имеется шина РЕ, то кабель от насоса до автомата должен быть трехжильным. При отсутствии такой шины, клемму РЕ следует соединить с заземляющим устройством. Такое соединение можно выполнить отдельным проводом.

Отдельно хотелось бы рассмотреть такой вариант монтажа, как подключение насоса к ИБП. Он наиболее предпочтителен и обеспечивает независимость функционирования системы отопления от перебоев в подаче электроэнергии. Схема подключения циркуляционного насоса к источнику бесперебойного питания предоставлена ниже:

Мощность ИБП следует подбирать, исходя из мощности электродвигателя насоса. Ёмкость аккумуляторной батареи определяется расчетным временем автономного питания циркуляционного насоса, то есть временем, когда электросеть отключена. О том, как выбрать ИБП для котла мы рассказывали в отдельной статье. Требования к сечению кабелей, а также к наличию защитного заземления, относятся ко всем вариантам подключения.

Напоследок рекомендуем просмотреть видео инструкции по подсоединению различных моделей насосов к электрической сети:

Вот мы и рассмотрели, как правильно выполняется подключение циркуляционного насоса к электросети. Схема и видео примеры помогли закрепить материал и наглядно увидеть нюансы монтажа!
