Подключение однофазного стабилизатора напряжения

Что понадобится для подключения

Для подключения однофазного стабилизатора электроэнергии вам понадобится:

1. Однофазный стабилизатор.
2. Трехжильный кабель ВВГнГ-Ls (сечение данного кабеля должно быть идентичным вашему вводному кабелю, который находится на самом рубильнике или на автомате главного ввода). Через этот кабель будет проходить нагрузка электроэнергии на весь дом.
3. 3-х позиционный выключатель. От стандартных выключателей он отличается тем, что может находиться в трех состояниях.
4. Разноцветный провод типа ПУГВ.

У данного выключателя будем использовать три состояния:

• Подключено через стабилизатор;
• Байпас, т.е. без стабилизатора — грязное питание;
• Выключено.

С помощью трех позиционного выключателя вы сможете одним простым движением отсечь стабилизатор, оставив жилое помещение с электроэнергией напрямую.

Помните о том, что однофазный стабилизатор электроэнергии необходимо установить после электросчетчика.

Даже в то время, когда стабилизатор электроэнергии работает с минимальной нагрузкой, он имеет холостой ход и расходует небольшое количество энергии, которую нужно учитывать и вести её точный подсчет.

Есть ещё один важный момент. В доме, где планируется установка однофазного стабилизатора желательно наличие УЗО или дифференциального автомата. Это рекомендация от ведущих марок стабилизаторов на мировых ранках. Примером таких компаний являются:

• Ресанта;
• Свэн;
• Лидер, и др.

Прибором, защищающим оборудование от утечек электроэнергии, может стать обычный вводный дифференциальный автомат.

Подробнее о назначении

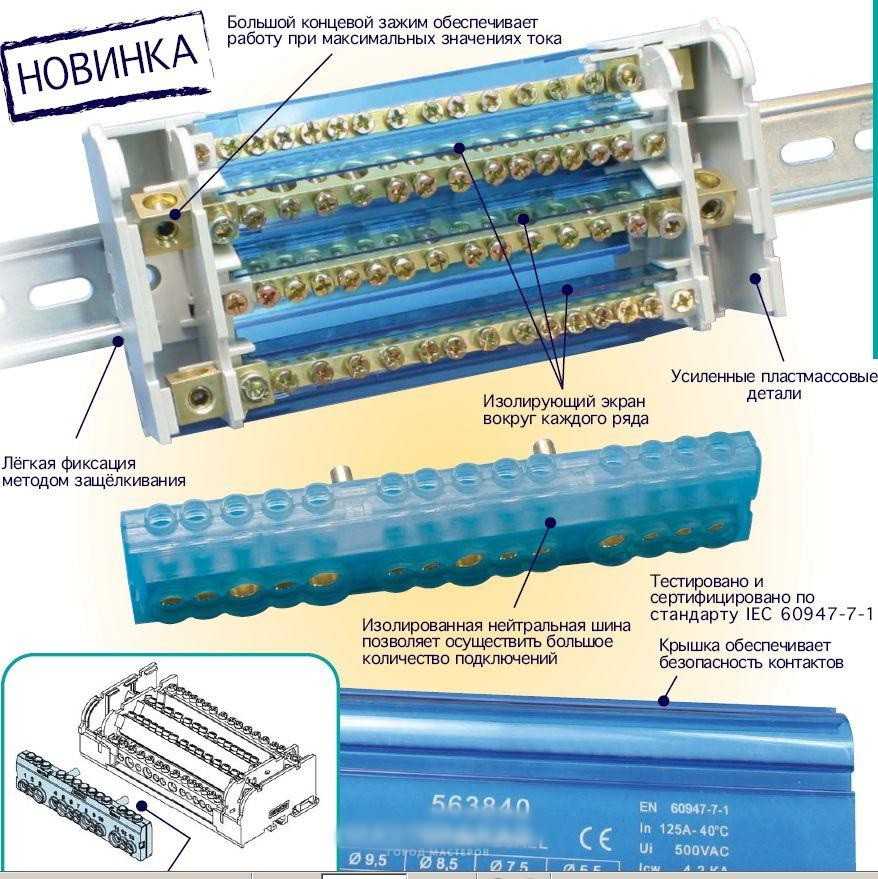

Использование заземляющей нулевой шины в системе проводке позволяет решить много важных моментов:

• Создание нескольких точек, чтобы разделить общую нагрузку от основного ввода к нулевому проводнику.
• “Открытие” механизма заземления посредством использования в конструкции прозрачной крышки, защищающей клеммы.
• Повышение эффективности и работоспособности автоматических устройства защиты.
• Обеспечение непрерывности линии от непосредственного заземления до выходной точки.
• Экономия места в щитке, так как не будет необходимости размещать несколько одиночных шин.
• Разделение проводов нулевого и фазного типа.

В целом, нулевая шина позволяет поднять безопасность функционирования сети на качественно новый уровень, однако ее использование и подключение должно быть максимально грамотным, поэтому к монтажу данного элемента электротехнической сети предъявляются особые требования.

Общие правила подключения

Трехфазный стабилизатор напряжения необходимо после распаковки подвергнуть внешнему осмотру и проверке на наличие механических и иных повреждений до того, как осуществлять его подключение. Если транспортировка изделия производилась при отрицательной температуре, следует выдержать прибор в помещении, где он будет установлен, необходимое количество времени, чтобы исчезла наледь, а также испарился конденсат на деталях.

Подключение прибора должно выполняться специалистом, обладающим необходимой квалификацией. Если в инструкции изложены требования к персоналу, осуществляющему подключение, их следует соблюсти. Требования, как правило, заключаются в наличии аттестации на определенную группу по электробезопасности. Само подключение трехфазного стабилизатора должно выполняться в строгом соответствии с электрической схемой, прилагающейся к изделию.

Вначале производится установка стабилизатора на место, где он будет функционировать. Аппарат должен устанавливаться в сухом помещении, где он не будет подвержен воздействию токопроводящей пыли. В процессе работы следует обеспечить доступ воздуха к вентиляционным отверстиям в кожухе устройства, для нормального охлаждения электрических элементов, которые содержит схема стабилизатора. Среда в месте, где производится установка стабилизатора, не должна содержать агрессивных веществ, способных разрушить изоляцию и металлические части прибора. Диапазон температуры окружающего воздуха, атмосферное давление и влажность должны соответствовать значениям, указанным в инструкции по эксплуатации. Необходимо помнить о том, что нарушение условий установки и эксплуатации влекут за собой отказ в гарантийном ремонте и обслуживании.

Подключение входных цепей питания, по которым подается сетевое напряжение, должно быть выполнено через переключатель (автоматический выключатель), номинальный ток которого выбирается по току нагрузки, подключенной к стабилизатору. Автоматический выключатель должен обеспечивать защиту от коротких замыканий токовой отсечкой, а также защитой от тока перегрузки, имеющей выдержку времени.

Цепи защитного заземления, выполненного в соответствии с ПУЭ, должны быть подключены к предназначенной для этого клемме. Трехфазный стабилизатор на напряжение 380 вольт, может нормально функционировать только при наличии нулевого провода, то есть, электрическая сеть, подводимая к устройству, должна быть четырехпроводной. Сечение проводников, которыми осуществляется подключение входных цепей, а также стабилизированных выходов, необходимо выбрать по току нагрузки. Для этого можно воспользоваться таблицей из ПУЭ. О том, как рассчитать сечение кабеля по току, мы рассказывали в отдельной статье.

Напоследок рекомендуем просмотреть видео, на котором наглядно показаны общие правила монтажа СН:

Вот по такой инструкции производится подключение трехфазного стабилизатора напряжения для дома. Надеемся, предоставленные советы и схемы монтажа помогли вам разобраться в вопросе!

Будет полезно прочитать:

• Как собрать трехфазный щит учета
• Устройства защиты от перенапряжения в сети
• Лучшие стабилизаторы напряжения для дома

Выбор места монтажа

Существует определенный список рекомендаций, касающийся выбора правильного места для установки стабилизатора электроэнергии:

• Помещение, где планируется установка должно быть с минимальным уровнем влажности воздуха, и всегда хорошо проветренным. Такие условия необходимо соблюдать, чтобы свести к минимуму риск попадания влаги в устройство;
• Если установка стабилизатора будет производиться в маленьких закрытых пространствах (например, в ячейке около распределительного щитка электроэнергии), заранее подумайте о том, чтобы облицовочные материалы в этой зоне не были горючими и легко воспламеняемыми;
• Обязательно оставьте зазор не менее десяти см между коробкой стабилизатора и стеной;
• Прикрепляя на стену стабилизатор электроэнергии, заранее позаботьтесь о том, чтобы максимально надежно его закрепить, а также чтобы его расположение было удобным для эксплуатации.

Установка и подключение однофазного стационарного стабилизатора

Большая часть частных домов и дачных строений имеют однофазное электропитание, соответственно, для защиты этих объектов от бросков и опасных отклонений в ту или иную сторону питающего напряжения, требуется однофазное стабилизирующее устройство.

В первую очередь необходимо выбрать место для его установки. Расположение стационарного стабилизатора должно отвечать следующим требованиям:

• непосредственная близость к вводу сетевого электропитания – линии ввода, вводному автомату, щитку, вводному распределительному устройству (ВРУ);
• достаточные размеры помещения или его части, выделенной для монтажа, обеспечивающие конвекцию воздушных масс, необходимую для эффективного охлаждения прибора в процессе работы;
• условия в месте размещения устройства должны соответствовать допустимым, указанным в паспорте эксплуатации (температура, влажность, и т.п.).

Пример схемы подключения серии Ultra-Classic.

Однофазные стабилизаторы напряжения относительно небольшой мощности комплектуются сетевым шнуром питания с электрической вилкой, предназначенной для включения в обычную бытовую розетку 220 вольт. То есть в этом случае, стабилизирующий прибор подключается к сети питания так же, как и любой бытовой электроприбор. Единственным нюансом при этом являются требования к заземлению корпуса устройства.

Видео. Однофазное подключение

Более мощные однофазные стабилизаторы имеют клеммы, к которым подключается кабель питания. В этом случае прибор подключается к автоматическому выключателю, расположенному на щитке питания. Кабель стационарного устройства должен быть закреплён.

Чтобы узнать совокупную мощность потребителей — используйте наш калькулятор, он даст усредненный результат, от которого можно отталкиваться. Точное значение можно получить, просуммировав данные из техпаспортов всех потребителей в доме, не забывая про пусковые токи электродвигателей.

Если переносные стабилизаторы подключаются посредством гибкого многожильного провода, то для стационарных устройств лучше использовать провода и кабели с цельными жилами.

Таблица 1. Сечение медного кабеля.

Таблица 2. Сечение при применении алюминиевого кабеля.

Особенности подключения стабилизатора к сети 220 вольт

Возьмем, к примеру, установку стабилизатора однофазного типа, мощность которого 10 кВА. Максимальный показатель рабочего тока в электросети должен быть примерно 45 А.
Если, к примеру, уровень напряжения на входе периодически понижается до отметки 160 В, то устройство будет поднимать его, увеличивая входящий ток.
Зная это и руководствуясь законом о сохранении энергии, положения которого стоит учесть в данном случае, можно подсчитать, чему равен ток — это мощность,
деленная на напряжение: 10000 ВА / 160 В = 62.5 А. А если, к примеру, входящее напряжение равно стандартному — 220 В, то ток на входе по условиям все той же формулы был бы:
10 000/220=45.5 А. То есть, чем ниже напряжение на входе в электросети, тем выше показатели входного тока.
Учитывая вышеизложенные факты, при монтаже стабилизатора напряжения обязательно нужно уточить, что сечение входного кабеля выдержит ток подаваемого номинала.

По данному принципу стоит подобрать и автоматические выключатели, которые нужно будет разместить на входе в сети, т.е. до стабилизатора напряжения.
Номиналы выключателей должны быть больше показателей тока. Далее приступаем непосредственно к монтажу. Для начала стоит выбрать место, где будет установлен стабилизатор.
Это должно быть специально отобранное место. К примеру, очень удачно будет смонтировать устройство рядом с силовым вводом.
При этом во время монтажа нужно помнить о необходимости постоянного притока воздуха к прибору, который будет его охлаждать, а также о необходимости защиты от высокой влажности.

При монтаже стабилизатора запрещается

• устанавливать стабилизатор в легкодоступном для детей месте
• монтировать устройство в шкафах, нишах, где нет притока воздуха, на сырых стенах помещений с повышенной влажностью
• устанавливать стабилизатор в помещении, где хранятся горючие и быстровоспламеняющиеся вещества, а также химические материалы
• производить монтаж без заземления корпуса стабилизатора
• подводить к клеммной колодке провода с недостаточным диаметром сечения
• оставлять после монтажа провод с плохой изоляцией

Схема подключения стабилизатора

Сама схема подключения стабилизатора обычно указывается производителем возле клеммной колодки.
Маркировка клемм выполняется стандартными буквенными обозначениями: L – для подключения фазного
провода, N – для нулевого.
Подключение заземляющего провода происходит отдельно, к клемме, обозначенной соответствующим значком.

Во время непосредственной установки, заранее отключив электроэнергию, стоит в разорванную электрическую сеть подключить аппарат выбранного типа,
который устанавливается в разрыве между сетью и всеми электропотребителями. Стоит отметить, что нужно обеспечить надежное отключение электроэнергии.
С этой целью нужно не просто выключить, а снять пробки, или отключить вводной автомат, или деактивировать иные отключающие устройства, после чего
фазометром нужно зафиксировать отсутствие напряжения. В процессе установки нужно надежно закрепить стабилизатор на стене и убедиться,
что посторонние предметы не попадут в корпус стабилизатора. Речь идет о мелком инструменте, крепежах или остатках кабеля.
Места соединений кабеля нужно хорошо заизолировать, контакт проводов в клеммной колодке надежно зафиксировать.
В зависимиости от модели, нулевой провод может быть общим или иметь различные гнезда для фиксации в клеммной колодке.
Если колодка имеет один общий контакт для нулевого провода и внутренний диаметр клеммы позволяет разместить в ней 2 провода, то возможно объединение нулевых проводов в одной клемме.

Перед завершением процесса подключения стабилизатора, не забудьте проверить, чтобы за время монтажа никакие посторонние предметы не попали внутрь корпуса,
закрыть доступ к клеммной колодке.

На этом монтаж можно считать законченным и устройство готово к работе.

Что нужно для подключения

Помимо самого стабилизатора, вам понадобится ряд дополнительных материалов:

трехжильный кабель ВВГнГ-Ls

Сечение провода должно быть точно таким же, как и на вашем вводном кабеле, который приходит на рубильник или автомат главного ввода. Так как через него будет идти вся нагрузка дома.

выключатель трехпозиционный

Данный выключатель в отличие от простых, имеет три состояния:

123

Можно использовать и обычный модульный автомат, но при такой схеме, если понадобится отключиться от стабилизатора, придется каждый раз полностью обесточивать весь дом и перекидывать провода.

Есть конечно же режим байпас или транзит, но чтобы перейти на него, нужно соблюдать строгую последовательность. Подробнее об этом будет сказано ниже.

С данным переключателем, вы одним движением целиком отсекаете агрегат, а дом остается со светом напрямую.

провод ПУГВ разных цветов

Вы должны четко понимать, что стабилизатор напряжения устанавливается строго до электросчетчика, а не после него.

Ни одна энергоснабжающая организация вам не разрешит подключиться по другому, как бы вы не доказывали, что тем самым, кроме эл.оборудования в доме, вы хотите защитить и сам прибор учета.

Стабилизатор имеет свой холостой ход и также потребляет эл.энергию, даже работая без нагрузки (до 30Вт/ч и выше). И эта энергия должна быть учтена и подсчитана.

Второй важный момент – крайне желательно, чтобы в схеме до места подключения прибора стабилизации было либо УЗО, либо дифф.автомат.

Это рекомендуют все производители популярных марок Ресанта, Sven, Лидер, Штиль и т.п

Это может быть вводной дифф.автомат на весь дом, не важно. Главное, чтобы само оборудование было защищено от утечек тока

А пробой обмоток трансформатора на корпус, не такая уж и редкая вещь.

Ступени стабилизатора

Все варианты стабилизаторов имеют несколько ступеней работы. От их числа зависит качество выдаваемого напряжения. Для понимания работы ступеней рассмотрим пример. Когда подается напряжение 220 вольт нормального значения, то прибор прогоняет его по схеме без изменений. Когда напряжение падает до предельных значений, то электронный ключ, либо реле подключают 1-ю ступень, а на выходе появляется стабильное напряжение 220 вольт.

Последующее падение напряжения принуждает стабилизатор переключиться на другие ступени, которые позволят ему выдать необходимые 220 вольт. Когда ступеней уже не хватает, то стабилизатор не сможет повысить напряжение. Чем больше число ступеней, тем шире его интервал регулировки напряжения.

Советы по подключению стабилизатора напряжения:

1. Перед монтажом всегда отключайте питание сети в электрическом щите.
2. Подключите вспомогательную защиту прибора в виде автоматического выключателя и устройства защитного отключения. Это продлевает срок его работы. Монтировать автоматику целесообразно за счетчиком, но перед защитой.
3. Электрическая сеть бытового назначения должна иметь контур заземления. Монтаж стабилизатора без заземления запрещается согласно правилам электробезопасности.
4. Монтаж стабилизирующего устройства в доме до счетчика запрещен. Оптимальным вариантом установки стабилизатора будет выполнение его по вышеуказанной схеме.
5. Запрещается подключать стабилизатор сразу после заноса его с мороза в квартиру. Внутри корпуса скапливается конденсат, который может сильно повредить устройство при включении, и сократить срок службы. На улице также запрещается его установка.
6. Стабилизатор небольшой мощности до 5 киловатт подсоединяется прямо к розетке. Этот способ приемлем для гаражных условий, дачного дома. Иногда осуществляют установку переносного стабилизатора отдельно для цифровой техники, например, на компьютер, телевизор и т. д.

Для трехфазной сети 380 вольт стабилизатор подключают на каждую фазу по одному устройству, соединяя их схемой «звезды». Этим способом достигается экономия денежных средств на покупке устройств, а также на его обслуживании и ремонте, так как 3-фазное устройство намного дороже.

• После монтажа нужно проконтролировать правильность соединений и монтажа. Для этого подключают автоматы ввода в распредщите. Треск, гудение, искрение не допускаются. Если таких признаков нет, то подключение стабилизатора напряжения выполнено правильно.
• Не допускается подключать стабилизатор на нагрузку, превышающую мощность прибора. Резерв его мощности должен быть не менее 30%.
• Правильная схема установки чаще всего изображается на корпусе устройства. Сначала нужно ориентироваться на эту схему. Если такой схемы нет, то оптимальным вариантом являются данные рекомендации. Популярные модели стабилизаторов подключают именно таким образом.

Каждый год необходимо осуществлять проверку надежности соединений проводки в клеммниках, при необходимости подтягивать их затяжку.

Определение типа защиты

На сегодняшний день стабилизаторы делятся на 2 основных типа:

• стационарные приборы для стабилизации напряжения, их монтаж делают на весь дом;
• переносные модели, они могут стабилизировать работу всего нескольких электрических устройств.

Также, стабилизаторы стационарного назначения подразделяются на однофазные и трехфазные, все зависит от условий, в которых их планируют эксплуатировать. В своем доме или квартире более уместным будет установить и подключить стабилизатор вблизи распределительного щита электроэнергии, с помощью такого шага вы сможете предотвратить сбои и перегрузки всей сети.
