Надежный ручной пресс для обжима кабельных наконечников

Пресс ПГР-70 и ПГРс-70 КВТ

Российский производитель широко представленный на рынке прессов под обжим толстостенных наконечников – это фирма КВТ. Наиболее бюджетной моделью (цена от 3500р до 4000р) является пресс марки ПГР-70. Он обжимает наконечники для проводов от 4мм2 до 70мм2 (медные) и от 10мм2 до 70мм2 (алюминиевые).

Есть еще разновидности для среднего диапазона работы — ПГР-120 (10-120мм2 с усилием 8тн) и широкого диапазона работы — ПГР-300 для сечений от 10 до 300мм2 с усилием 12тн. Но для 90% работы непрофессиональному электрику достаточно семидесятки.

Продается он в удобном пластиковом кейсе. В комплекте идет:

• инструкция по эксплуатации
• запасные резиновые кольца уплотнения (под шток, плунжер и дроссельный винт)
• сам пресс
• и набор из восьми сменных матриц — 4, 6, 10, 16, 25, 35, 50, 70 мм2.У китайских изделий часто встречается дефект перекоса матриц при полном их смыкании. От этого страдает равномерность обжима гильзы.

Прессы КВТ этому хоть и не подвержены, но при покупке проверяйте этот момент сразу же в магазине.

Характеристики ПГР-70

• усилие которое может создать пресс — 5 тонн
• вес — 1,7кг
• рабочий ход матриц — 12мм
• длина пресса — 30см
• полный ход матриц достигается за 3-4 качка (у китайских вариантов доходит до 15-20!). Но не путайте это с окончанием процесса опрессовки!
• используемая жидкость — индустриальное масло И-20А или масло гидравлическое ВМГЗ

Профиль матрицы позволяет прессовать как наконечники по стандарту ГОСТ, так и по стандарту DIN. Чем они отличаются между собой можно узнать из статьи — «Кабельные наконечники — маркировка и виды«.

Головка пресса (С-образной формы) выполнена из цельного металла высокого качества. Все прессы имеют поворотную «голову», что удобно при работе в тесных условиях.

Правда ее габаритные размеры иногда вызывают относительные неудобства:

• проблематично подлезть в небольшую распредкоробку для опрессовки проводов. Голова пресса туда просто не помещается.
• неудобно прессовать на весу. Верхняя часть из-за своей массивности перевешивает.
• при обжиме наконечников больших сечений 50-70мм может возникнуть проблема с доставанием наконечника из тела матрицы (бывает ее закусывает). С маленькими наконечниками таких бед, как правило не происходит.

В верхней части ПГР расположен дроссельный винт, который ослабляет нажим матриц сбрасывая давление масла внутри пресса.

И наоборот, при обжиме, для создания необходимого давления этот винт необходимо закрывать. Для визуального отличия, модели с ручным сбросом давления выполняют синего цвета.

Существует модель с автоматическим клапаном сброса — КВТ ПГРс-70 (дороже примерно на 1000р). Здесь вы уже можете не бояться что поломаете пресс, если не рассчитаете с усилием и переборщите с нажимом ручки нагнетающей давление.

Данный класс инструмента уже не относится к эконом классу, что подтверждает также хромированные детали пресса.

Процесс опрессовки ручным гидравлическим прессом

Для процесса опрессовки соблюдайте следующую последовательность:

• перекрываете дроссельный винт
• вставляете наконечник между матрицами
• ручкой за 3-4 качка нагнетаете давление
  В этот момент будет работать механизм быстрого хода штока пресса.
• после смыкания матриц продолжайте нагнетать давление
• при достижении максимального значения — автоматически сработает клапан — для ПГРс-70. Для пресса бюджетного типа ПГР-70 контролируйте усилие вручную.
• только после этого можно открыть дроссельный винт (колесико) и вернуть матрицы в исходное положение
• при появлении оплоя (так называемые ушки) удалите его напильником.

Эксплуатация гидравлических прессов ПГР — ошибки и рекомендации

• всегда проверяйте наличие матриц внутри головки пресса. Запрещается производить прокачку инструмента, когда матриц нет. Это может привести к образованию течи.
• перед опрессовкой верхний штифт должен быть надежно закреплен. Слабая фиксация приведет к перекосу матриц
• не пользуйтесь всякими усилителями и приспособлениями для создания давления большего чем то, на которое рассчитан пресс
• если при опрессовке появился большой облой (уши на наконечнике), и матрицы невозможно сомкнуть между собой, прекратите работу и проверьте правильность выбора матриц
• не используйте пресс при работе на проводах находящихся под напряжением
• при образовании течи масла проведите ревизионные работы. Замените уплотнительные кольца воспользовавшись ремкомплектом.
• если пресс упал в песок или на землю, удалите ветошью всю грязь. Гидравлические прессы крайне подвержены выходу из строя при попадании песка в их систему.
• регулярно меняйте масло (по норме — один раз в 24 месяца). При отрицательных температурах (от минус десяти градусов и ниже) используйте специально предназначенные морозостойкие масла.
• инструмент запрещено длительно хранить на улице при отрицательных температурах. Храните его в помещении в заводском кейсе.

Пресс ручной гидравлический ПГРс-70АМ

Модель ПГРс-70АМ как видно из маркировки также предназначена под наконечники до 70мм2.

Характеристики:

• максимально создаваемое давление — 5тн
• прессуемые наконечники:
  алюминиевые 10-70мм2
  медные 4-70мм2
• вес — 1,35кг
• длина 27см

Этот пресс уже однозначно относится к инструменту для профессионалов. Главной особенностью является то, что рабочая головка, корпус и гидроцилиндр выполнены из высокопрочного алюминиевого сплава. Более того, корпус и гидроцилиндр в этом инструменте — это одна цельная деталь. Из металла изготовлена только рукоятка.

Как результат — вы получаете очень прочную, надежную и легкую конструкцию. Здесь уже можно забыть о тех неудобствах в опрессовке на весу, которые сопровождали предыдущие модели.
Ну и безусловно выделяется форма пресса.

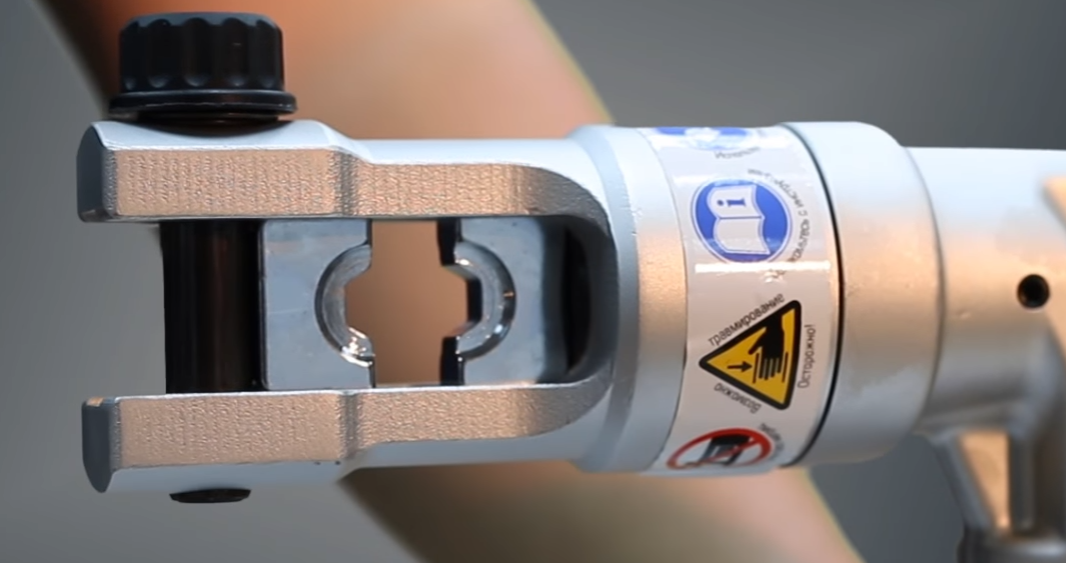

Рабочая голова в нем расположена под 90 градусов к рукоятке и выполнена более цилиндрической формы, чем в ПГР(с)-70. Еще она может поворачиваться вокруг своей оси на 180 градусов. Все эти изменения дают более комфортную работу при обжатии наконечников в распредкоробках и труднодоступных местах.

Автоматический процесс обжатия

В модели ПГРс-70АМ выполнена полная автоматизация ручного процесса опрессовки. В конце обжатия наконечника, вам уже не нужно дожидаться щелчка и вручную сбрасывать давление жидкости, откручивая колесико. Пресс оснащен системой АСД — автоматический сброс давления.

Если же вам понадобится вручную прервать процесс и развести матрицы, достаточно нажать специальную педаль сброса.

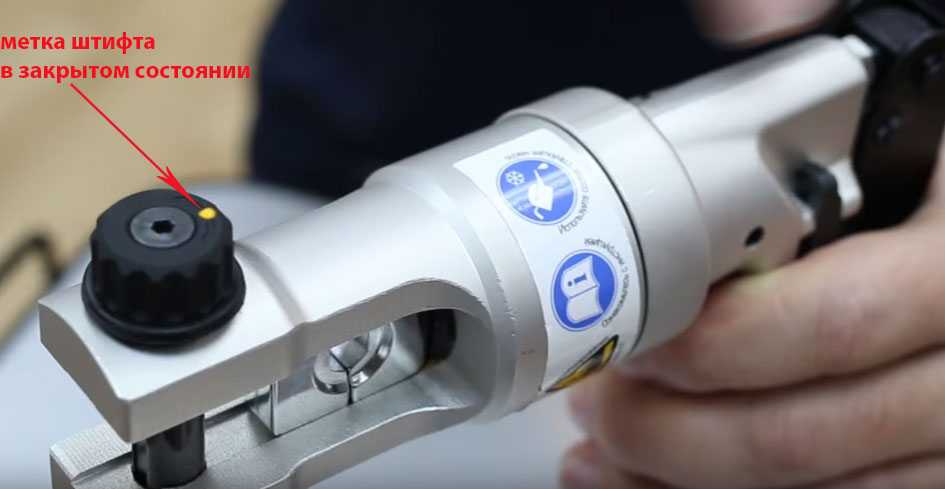

Верхняя часть головки оснащена упорным подпружиненным штифтом. Он надежно фиксируется в корпусе как в открытом положении так и закрытом. Уже не нужно беспокоиться, о том что штифт может нечаянно выпасть, особенно если вы работаете на высоте. В закрытом состоянии для проверки правильности положения штифта имеется метка. Она должна смотреть в сторону рукояток.

А когда понадобится вручную снять штифт целиком, берете шестигранник и откручиваете им винты, расположенные в торцах.
