Подключение трехфазной розетки: полезно знать

Cхема щита учета электроэнергии 380в для частного дома 15 квт

При подключении частного дома к электросети, вам обязательно потребуется получить у электросбытовой компании (Мосэнерго, Ленэнерго, Свердловэнерго и др., в зависимости региона) ТУ – Технические условия на подключение. Именно этот документ содержит основные характеристики электросети доступные вам, в том числе и требования к щиту учета электроэнергии.

В этой статье мы подробно осмотрим схему типового щита учета, а также его модификаций, которые предписывают собирать требования ТУ.

Cтандартные в таких случаях параметры сети для подключения частного дома это:

— 3 фазы

— Напряжение: 380В

— Выделенная мощность: 15 кВт

— Вводной кабель: СИП 4х жильный (3 фазных проводника и PEN)

Отмечу, что одна из основных задач ТУ, не только обеспечить безопасность электроустановки, но и предотвратить возможность хищения электричества потребителями.

Именно поэтому, все устройства защиты или коммутации в электрощите, расположенные до электрического счетчика, должны быть защищены от возможности нелегального подключения. Обычно они скрыты в отдельных боксах, которые при подключении пломбируют.

Кроме того, технические условия предписывают размещать щит учета в доступном для проверки месте — на границе участка, на опоре освещения или заборе.

Чаще всего такие внещние щиты используются исключительно для учета, без дополнительных возможностей, несет лишь базовые функции. Основной распределительный щит (РЩ), при этом, ставится внутри в дома, где все потребители разделяются на группы, распределяется нагрузка, устанавливается соответствующая защитная автоматика и т.д.

Все представленные ниже схемы будут рассчитаны под две самые популярные в частных домах системы заземления TT и TN-C-S. Под каждым вариантом подключения – будут ссылки на пошаговую инструкцию по сборке, с подробными комментариями.

Если же вы не определились, какую из систем заземления выбрать – вам поможет следующая информация:

TN-C-S – рекомендуемая правилами система заземления. Имеет ряд недостатков, применять её стоит если вы уверены в состоянии подходящих к дому электросетей, если они достаточно новые и регулярно обслуживаются.

TT – относительно более безопасная система. К главным недостаткам можно отнести лишь большие затраты как на монтаж защитного оборудования и устройство контура заземления, так и на регулярное обслуживание. Которые, для безопасной работы, должны всегда поддерживаться вами в работоспособном состоянии.

Подробнее о разнице в устройстве систем заземления вы узнаете в одной из следующих статей. Подписывайтесь на нашу группу Вконтакте, следите за выходом новых материалов.

Преимущества и недостатки трехфазной системы электроснабжения

Не секрет, что трехфазное электроснабжение частного дома стает всё более актуально, и это связанно не только с величиной напряжения. Давайте разберёмся во всех преимуществах 380 Вольт и вот их перечень:

  1. Подключение самых распространённых в быту и на производстве асинхронных электродвигателей с короткозамкнутым ротором. При подключении к однофазной цепи теряется их мощность, крутящий момент, а также КПД. Ведь они первоначально были рассчитаны на три фазы. Применение таких электромашин в частном доме может понадобиться при обустройстве точильного, сверлильного или деревообрабатывающего станка и других видов техники. Владелец, который обладает навыками работы на таком оборудовании, всегда найдёт ему применение. На даче всегда пригодится мощный насос, поэтому провести 380 Вольт и тут не помешает.
  2. Подключив три фазы, владелец частного дома получает, по большому счёту, сразу три независимые однофазные сети, которыми может распоряжаться по своему усмотрению. Для этого того чтобы получить однофазное напряжение 220 Вольт, нужно подключить один провод к фазе, а другой к нулю. Оно будет называться фазным. Напряжение между двумя фазами равняется 380 Вольт и называется линейное.
  3. При поломке или аварийной ситуации на распределительной подстанции может отгореть одна или даже две фазы. При этом у владельца частного дома с тремя фазами как минимум освещение и холодильник будет работать. При этом нужно помнить, что для трёхфазных двигателей работа на две фазы повлечёт за собой неминуемый выход его из строя.

Учтите, и тут есть свои подводные камни. Трехфазная сеть нужна в том случае, если недостаточно мощности однофазной сети. И даже если однофазной недостаточно не нужно спешить подключать три фазы, лучше уточнить о возможности увеличения лимита мощности для однофазной сети — эта процедура намного проще, чем согласование и подключение трех фаз. Три фазы в обязательном порядке подключают в том случае, если нужно запитать трехфазные электродвигатели, которые не могут работать в однофазном режиме, либо в случае одновременного использования большого количества электроприборов, оборудования, например, если в доме большое хозяйство, налажено какое-то мелкое производство.

Также следует отметить еще несколько недостатков трехфазной системы электроснабжения. Один из минусов — необходимость равномерного распределения нагрузок по каждой из фаз. Второй недостаток — большая сложность в подключении, приобретении другого щитка, защитных аппаратов и т.д. Третий недостаток — большая опасность с точки зрения поражения током, так как в доме будет не только однофазное напряжение 220 В, но и линейное — 380 В

Как видите, преимущества питания потребителя от сети 380 Вольт не всегда очевидны. Теперь стоит разобраться, какие документы нужны для подключения трехфазной сети. Об этом мы сейчас и поговорим.

Установка отдельных электрических точек

После выбора конкретных изделий, прокладки проводки, производится установка штепсельных розеток. Здесь все зависит от того, какая конструктивная схема выбрана.

Для утопленной двухполюсной розетки с заземляющим контактом или без него предварительно проделывается отверстие в стене на месте установки подрозетника. Выбор инструмента (перфораторы, болгарки, корончатые сверла и т. д) при этом зависит от материала поверхности. На этапе подключения (после установки стакана) клеммную колодку с крепежом отделяют от декоративной рамки, производят монтаж и закрепление элементов в подрозетнике. После этого лицевая панель прикручивается, а установку можно считать завершенной.

Накладные розетки для открытой сети перед монтажом также разбирают, но в отличие от утопленной, здесь нет необходимости штробить стены. Подрозетник с клеммным блоком прикручивается дюбелями к поверхности. После этого подключаются провода и устанавливается крышка.

Штепсельная розетка – это один из тех элементов, которые окружают человека в его бытовой и профессиональной деятельности. Тем не менее, к их выбору следует относиться довольно скрупулезно, ведь от этого зависит безопасная работа всех электроприборов и самой сети.

Схема расположения приборов

Далее для правильной разводки рисуется план помещений, и на нем отмечаются места расположения розеток, выключателей, и других элементов электропроводки.

Немаловажно определится на данном этапе, где будет стоять плита, шкафы, диваны, кресла, столы, холодильник, посудомоечная машина, другая бытовая техника. Количество розеток – одна на 6 м2, или больше, для подключения нужного оборудования (на кухне)

Количество розеток – одна на 6 м2, или больше, для подключения нужного оборудования (на кухне).

Однако разводка в частном доме или современной квартире происходит не по комнатам, а по группам приборов:

  • розетки для жилых комнат;
  • розетки для мощных приборов, которые зачастую размещают на кухне;
  • освещение (его можно делить по частям квартиры);
  • подключение особо опасных приборов (теплый пол, техника в ванной);
  • подключение приборов в подсобных помещениях (гараж, подвал, мастерская).

Такая разводка самая популярная для частного дома. Для каждой группы монтирую свои УЗО и автоматические выключатели. Разводка на группы в дальнейшем упрощает проведение ремонта, замену лампочек и другие работы.

Для обозначения на плане групп разводки надо использовать разные цвета. Розетки могут быть наружного типа (корпус выступает из стены) или внутренними (электрическая часть располагается в специальном углублении, легко коррелируются с цветом отделки). Их также на плане электропроводки нужно обозначить по-разному.

На основании плана помещений составляется схема подключения электропроводки, на которой будет видна разводка. Она может быть трех типов: последовательная, параллельная или смешанная.

Последняя имеет такие преимущества, как: универсальность, экономия материалов и комплектующих, высокая эффективность. Для частного дома лучше всего выбрать именно ее.

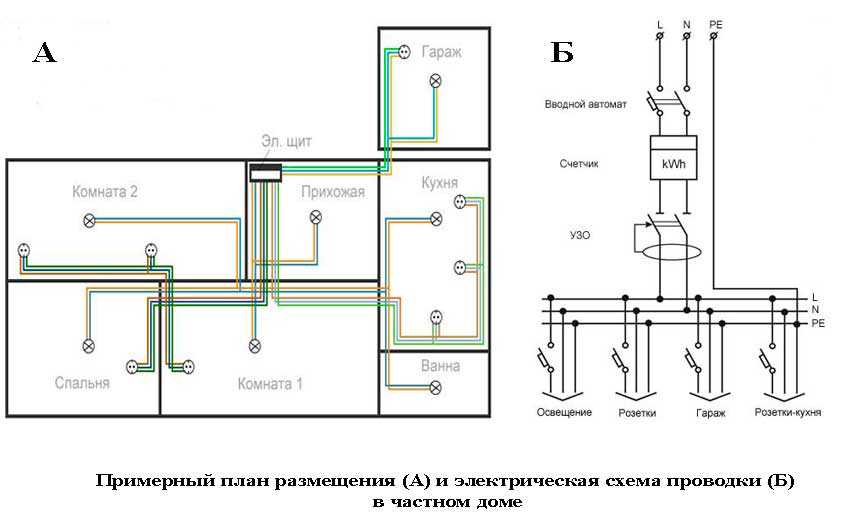

Готовая схема электропроводки в деревянном доме должна содержать наиболее полную информацию о будущей системе.

Рассчитывается суммарная мощность электросети, к ней добавляется 20-25% запаса. Планируемая нагрузка на электропроводку вычисляется по формуле: суммарную мощность бытовой техники (Вт) разделить на сетевое напряжение (В). Стандартный показатель для частного дома составляет 20-25 (А).

Важно сохранить план электропроводки (+ фото) для будущей оптимизации/ремонта электропроводки частного дома. С ними легко определиться, если понадобится просверлить, проштробить стену

Схема подключения

Схема подключения трехазной розетки

Особенность многоконтактных механизмов – необходимость правильного подключения фазы, ноля и заземления. Если контакты смешаются, возникнет короткое замыкание, возгорание, перегорание сети электропитания в целом. Однофазная розетка подключается через один канал (L1), трехфазная – тремя соответственно (L1, L2, L3) и дополнительным нейтральным. Напряжение равномерно распределяется на одну фазу, для трехконтактных создается отдельная группа.

На входе закрепляется автомат на три полюса, сила электрического тока – около 40А. Следующий шаг – подведение соответствующего количества проводов. Стандартное цветовое обозначение – черный, коричневый, красный. Дополнительный кабель – синего цвета – проводит нулевое напряжение. Ноль закрепляют к электросчетчику, от выхода распределяют к фазовым группам.

Трехфазные цепочки закрепляются в отдельные самостоятельные линии. Наиболее простая схема – подключение к автомату, развод на розетки. Вилка трехфазная распределяет нагрузку на соответствующие точки питания. Мощность зависит от бытового оборудования, которое будет использоваться. Обычно устанавливают с «запасом», рассчитывая на будущие устройства.

Устройство и схема трехфазной розетки

Основная особенность монтажа заключается в том, что подсоединение трехфазного питания осуществляется через три фазы, а также нейтральный контакт. Большинство потребителей электроэнергии — однофазные, поэтому их нагрузка распределяется равномерно по каждой фазе. Чтобы обеспечить подключение трехфазного устройства, в помещении обязательно должна быть реализована отдельная группа. На рисунке изображена схема подключения оборудования в здании с 380-вольтной сетью.


Пример трехфазной электросхемы в доме с сетью 380 вольт

На входе расположен трехполюсный автомат, рассчитанный на 40 ампер. К нему подключается три фазы — провода в черной, красной и серой оболочках. На правой части схемы располагается счетчик. Нулевой провод выполнен в синем цвете и сразу идет на прибор учета, а с выхода подается на шину N и разводится по группам. Электросхема включает в себя две группы электророзеток и одну освещения, причем каждая из них установлена на единственной фазе.

Трехфазная электроцепь выведена на отдельной линии. В соответствии с простейшей схемой подключения соединение контактов осуществляется через собственное автоматическое оборудование, а затем выводится непосредственно на розетки. В них через специальные вилки можно установить нагрузку на 3 фазы.

Мощность самой розетки, а также автоматического оборудования зависит от силы электрических приборов. Первые могут работать в условиях высоких токов, а вторые — нет, поскольку используются для защиты электросети.

Особенности устройства

В зависимости от вида розетка может иметь разный дизайн, но такие изделия всегда оснащаются не менее чем четырьмя контактами. Три из них относятся к категории фазных, а четвертый — заземление.

Основные элементы конструкции:

  • основание устройства;
  • сам механизм электророзетки;
  • защитная крышка приспособления;
  • уплотнительное колечко, оснащенное внутренним отверстием на 2 см.

Выбор необходимого числа разъемов на электророзетке производится с учетом рекомендаций:

  1. Если соединение выполняется по треугольной схеме, то потребуется устройство на 4 контакта. Три из них будет фаза, а четвертый — заземление.
  2. При использовании схемы типа звезда понадобится пять контактов. Три будут фазными, один — нулевой и еще — защитный нулевой.
  3. Устройства с 7 разъемами применяются в случаях, когда требуется эффективно защититься от поражения напряжением. В них три контакта будут фазными, три — нулевыми и один — защитный ноль. Каждая фаза должна иметь собственное устройство защитного отключения.

Четырехконтактные разъемы применяются только в электросхемах подключения типа треугольник. Устройства с пятью контактами могут использоваться и в треугольных электросхемах, и в «звездах». Подача питания будет осуществляться на конкретные клеммы. Затем через электророзетку можно подключать различные электрические приборы и оборудование. Кабели, которые идут на трехфазный разъем, должны обладать диаметром не меньше 2,5 мм2.

Если нагрузка в сети слишком высокая, то диаметр проводников для подключения трехфазной розетки может составить до 6 мм2.

Разновидности

Все устройства делятся на несколько классов по следующим параметрам:

  1. Метод монтажа. Открытые электророзетки устанавливаются для внешних электросетей и размещаются непосредственно на стене. Устройства могут применяться в фасадной либо внутренней части зданий. Накладная фурнитура используется в помещениях с повышенной влажностью. Если электросеть скрытая, обычно применяются закрытые устройства, они утапливаются в стену, их монтаж более трудоемкий за счет необходимости сделать углубление.
  2. Возможность устойчивости устройства к воздействию различных внешних факторов, этот параметр обозначается символами IP и цифрами. Первая определяет величину защиты от попадания внутрь розетки сторонних частиц — если 0, то защита отсутствует, 6 — максимальная защищенность. Следующая цифра обозначает влагозащиту — если 0, то устройство не защищено, 8 — может использовать под водой. Тип IP44 считается наиболее распространенным в плане защищенности, поскольку позволяет защитить розетку от проникновения воды и грязи внутрь.
  3. Назначение. Устройство может не иметь заземления и предназначаться для подключения к электрооборудованию без соответствующего контакта. Если розетка оборудована контактным элементом, то подсоединение производится посредством специальных выходов и боковых разъемов. В продаже можно найти устройства, с защитными пластмассовыми шторами, которые открываются только при направлении в них штырей от вилки. Существуют электророзетки, оборудованные специальными выталкивателями штырей, устройствами защитного отключения или таймерами.

Электрический щит учета электроэнергии 380В частного дома с розеткой 220В

В данном схеме электрического щитка дополнительно стоит модульная розетка 220В (номер 7) с индивидуальным устройством защиты – дифавтоматом (номер 8), совмещающим в себе Автоматический выключатель и Устройство защитного отключения. Номинал УЗО должен быть выше, чем у защитного автомата, например 40А, ток утечки 100 или 300 мА.

Электрический щит учета 380В, с модульной розеткой и дифавтоматом, заземление TТ

Следуя этому примеру, где розетка защищена автоматическим выключателем дифференциального тока, вы сможете установить любое другое модульное оборудование, контакторы, трансформаторы и т.д. в щит учета электроэнергии, если будет такая необходимость.

Еще раз отмечу, что под каждой схемой есть ссылки, перейдя по которым вы сможете прочитать подробности, узнать использованное оборудование, задать вопросы.

В остальном же, здесь представлены основные варианты, которые применяются при подключении к электросети частных домов и садовых домиков. А самое главное, такие электрощиты успешно принимаются контролирующими органами и вводятся в эксплуатацию.

Подключение 380 вольт в частном доме: схема и некоторые требования

Имея на руках проект подключения, можно приступать к основным расчетам: сколько потребуется материала, оборудования и приборов. Так же определить размеры электрощита и все входящие в его состав устройства и элементы.

Принцип данного подключения основан на: все жилы имеют возможность подключаться к водному устройству всего здания, а уж только от него происходит поступление электроэнергии на многотарифный счетчик и затем в распределительный щит. От этого силового щита, который располагается на фасаде дома, провода идут для внутреннего подключения всех помещений.

Схема подключения определяет расположение таких элементов:

  • Выключателей;
  • Розеток;
  • Стабилизирующих устройств;
  • Стационарного оборудования.

Самое главное сделать правильное и грамотное подключение всех вводных кабелей, общих линий и дополнительных устройств электрощита

Это устройство имеет важное и необходимое значение для всей схемы трехфазной системы. Перед установкой распределительного щита нужно знать некоторые его особенности

Располагать данное устройство нужно только в свободно доступном месте, при этом его модель должна соответствовать типу помещения. Его соответствие с электропроводкой всего дома, так же играет немало важную роль.
