Измеритель емкости конденсаторов

Параллельное включение в схему исправного компонента

Еще один способ проверить конденсатор без выпаивания состоит в подключении параллельно ему заведомо исправного аналога той же емкости. Если устройство заработает, значит проблема действительно была в конденсаторе и его необходимо заменить.

В схемах с высоким напряжением этот способ проверки применять нельзя.

Проверка на искру


При отсутствии измерительного прибора под рукой либо в случае большой емкости конденсатора его можно проверить «на глазок». Элемент заряжают, затем металлическим инструментом с изолированными ручками замыкают его выводы. На руки следует надеть резиновые перчатки.

Яркая искра в сопровождении характерного звука свидетельствует об исправности конденсатора. Если разряд получился вялым, радиодеталь пора утилизировать.

Для получения исчерпывающей информации о состоянии конденсатора требуется мультиметр с функцией замера емкости (на панели управления имеется сектор «CX»).

Но и не оснащенный такой опцией тестер немало расскажет о данном элементе. Демонтаж конденсатора с платы требуется не всегда, но следует быть готовым к тому, что при измерениях на плате, точность окажется далеко не идеальной.

Что такое тестер конденсаторов

Конденсатор представляет собой радиодеталь, состоящую из двух обкладок, сделанных из проводников и диэлектрического слоя между ними. Электрическая емкость элемента измеряется в фарадах. Эта величина очень большая, поэтому на практике используются микрофарады или пикофарады.

Выполнение измерения емкости

Конденсаторы обычно бывают электролитическими или пленочными. В последних параметры мало меняются с течением времени. У электролитических ситуация другая. Жидкий состав, находящийся внутри, постепенно высыхает, и деталь теряет свои полезные свойства. Часто по внешнему виду нельзя судить по его исправности. Для проверки его нужно выпаивать.

Другая ситуация, когда важно проверить емкость, — это нарушение его работы от различных причин случайного характера — скачков напряжения или работы в условиях повышенной температуры. Неисправный элемент может послужить причиной неисправной работы всего устройства

Чтобы изучить ситуацию, необходимо определить, соответствует ли емкость конденсатора номинальному значению. Для этой цели применяют тестеры конденсаторов.

Они могут быть цифровыми или аналоговыми. Во время проверки может определяться емкость или ESR, параметр, который представляет собой последовательное эквивалентное сопротивление.

Высокоточное измерение

В некоторых мультиметрах имеется возможность непосредственной проверки емкости.

ESR-измерители производят определение эквивалентного последовательного сопротивления. Здесь речь идет о реактивном сопротивлении, которое обусловлено емкостью. Оно может существенно возрастать при увеличении частоты. Этот параметр оценивают с помощью сложных алгоритмов. Если он принимает слишком большую величину, то в некоторых ситуациях может быть нарушен температурный режим работы элемента. Это особенно опасно для электролитических элементов.

Существуют специальные измерители емкости.

Аналоговое устройство

ESR-метр

Такой измерительный прибор оснащен жидкокристаллическим дисплеем. У него имеются 2 щупа: красный и черный. Первый считается положительным, второй — отрицательным. Перед тем, как проверять, элемент разряжают, закорачивая выводы друг на друга. Чтобы провести измерение, щупы соединяют с выводами конденсатора. Если используется полярная модель, необходимо при этом учитывать полярность щупов.

Затем прибор включают и через несколько секунд на экране появляются величины емкости и параметра ESR.

Измеритель емкости

Мультиметр

Для определения исправности конденсатора мультиметр можно перевести в режим определения сопротивления. Переключатель нужно установить на 2 МОм или 200 Ком. Нужно подобрать этот параметр таким образом, чтобы зарядка происходила не сразу, а в течение нескольких секунд.

К его выводам элемента, который нужно выпаять из схемы, подключают красный и черный щупы. Теперь необходимо следить за данными на дисплее. Если там 0, то это означает обрыв контактов или другое механическое повреждение. Если tester показывает увеличивающиеся цифры и в конце концов появляется 1, то это говорит о работоспособности детали. Если сразу появляется единица, то это означает, что в конденсаторе произошел пробой.

При использовании аналогового прибора у исправной детали можно будет увидеть постепенное движение стрелки. Мгновенная установка минимального значения говорит об обрыве, а максимального — свидетельствует о пробое.

В мультиметре предусмотрена возможность непосредственного измерения емкости. Для этого нужно установить переключатель аппарата для ее измерения и выбрать наиболее подходящую шкалу. Обычно для контактов конденсатора предусматриваются особые клеммы. Если их нет, надо воспользоваться красным и черными щупами. В последнем случае необходимо воспользоваться такими же клеммами, как при измерении сопротивления.

Если значение емкости равно или близко к номинальному, то элемент исправен и может быть использован. В противном случае он неработоспособен. Считается, что совпадение с разницей не более 20% говорит о радиотехнической пригодности детали.

Протечка электролита

Как работает конденсатор и зачем он нужен

Конденсатор – это пассивный электронный радиоэлемент. Его принцип действия схож с батарейкой – он аккумулирует в себе электрическую энергию, но при этом обладает очень быстрым циклом разрядки и зарядки. Более специализированное определение гласит, что конденсатор – это электронный компонент, применяемый для аккумуляции энергии или электрического заряда, состоящий из двух обкладок (проводников), разделенных между собой изолирующим материалом (диэлектриком).

простая схема конденсатора

Так каков принцип действия этого устройства? На одной пластинке (отрицательной) собирется избыток электронов, на другой — недостаток. А разница между их потенциалами будет называться напряжением. (Для строгого понимания нужно прочесть, например: И.Е. Тамм Основы теории электричества)

В зависимости от того, какой материал используется для обкладки, конденсаторы разделяют на:

  • твердотельные или сухие;
  • электролитические – жидкостные;
  • оксидно-металлические и оксидно-полупроводниковые.

По изолирующему материалу их делят на следующие виды:

  • бумажные;
  • плёночные;
  • комбинированные бумажно-плёночные;
  • тонкослойные;

Чаще всего необходимость проверки с использованием мультиметра возникает при работе с электролитическими конденсаторами.


Керамический и электролитический конденсатор

Ёмкость конденсатора находится в обратной зависимости от расстояния между проводниками, и в прямой – от их площади. Чем они больше и ближе друг к другу – тем больше ёмкость. Для её измерения используется микрофарад (mF). Обкладки изготавливаются из алюминиевой фольги, скрученной в рулон. В качестве изолятора выступает слой окисла, нанесенный на одну из сторон. Для обеспечения наибольшей ёмкости устройства, между слоями фольги прокладывается очень тонкая, пропитанная электролитом, бумага. Бумажный или пленочный конденсатор, сделанный по данной технологии, хорош тем, что обкладки разделяет слой окисла в несколько молекул, благодаря чему и удается создавать объемные элементы с большой ёмкостью.


Устройство конденсатора (такой рулон помещается в алюминиевый корпус, который в свою очередь кладется в пластиковый изолирующий короб)

На сегодня конденсаторы используются практически в каждой электронной схеме. Их выход из строя чаще всего связан с истечением срока годности. Некоторым электролитическим растворам присуще «усыхание», в процессе которого уменьшается их ёмкость. Это сказывается на работе цепи и форме сигнала, проходящего по ней. Примечательно, что это характерно даже для неподключенных в схему элементов. Средний срок службы – 2 года. С этой периодичностью и рекомендуется проводить проверку всех установленных элементов.


Обозначение конденсаторов на схеме. Обычный, электролитический, переменный и подстроечный.

Проверка мультиметром

Перед проверкой, конденсатор во избежание порчи мультиметра, необходимо разрядить. Низковольтные разряжают коротким замыканием выводов, высоковольтные — через резистор на 10 кОм, удерживаемый инструментом с изолированными ручками. Конденсаторы на платах разряжают дважды: до и после выпаивания.

Способ проверки зависит от типа мультиметра.

Прибор с функцией измерения емкости

На панели настроек у таких моделей имеется сектор «CX». Диапазон измерений меньше, чем у LC-метра (до 200 мкФ), но для самых распространенных элементов его достаточно.

Проверка выполняется просто:

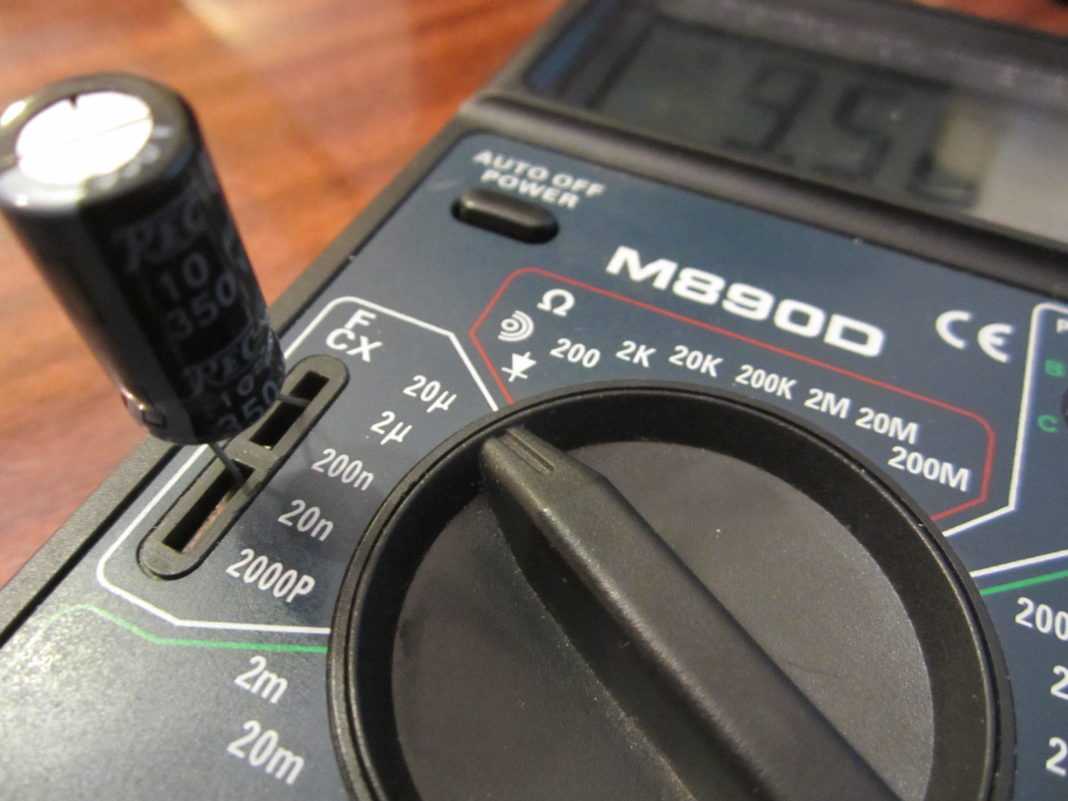

  • переключатель мультиметра устанавливается в сектор «CX» на позицию с числовым значением, ближайшим большим по отношению к ожидаемой емкости;
  • выводы конденсатора подносятся к контактным площадкам в секторе «CX» либо их касаются щупами, вставленными в гнезда с такой же пометкой (в зависимости от модели);
  • на дисплее отобразится емкость.

Результаты проверки

Электролитические конденсаторы чувствительны к полярности. Гнезда «CX» и контактные площадки помечены значками «+» и «-». Отрицательный вывод конденсатора обозначается галочкой.

Приборы без функции измерения емкости

Такие модели используют в режиме омметра.

Порядок действий:

  • черный щуп включают в гнездо «COM» (отрицательный потенциал), красный — в «V/Ω» (положительный потенциал);
  • переключатель устанавливают в сектор «Ω» на позицию 2 МОм;
  • соблюдая полярность, касаются щупами выводов.

В режиме омметра мультиметр подает на щупы напряжение.

Оно заряжает конденсатор и сопротивление последнего, постепенно нарастает от мизерного до величины свыше 2 МОм или бесконечности (обозначается единицей на дисплее).

Рост сопротивления объективнее всего отражает аналоговый (стрелочный) тестер.

О неисправности свидетельствует такое поведение прибора, когда сопротивление:

  • сразу стало бесконечным: оборван вывод;
  • остановилось на отметке ниже 2 МОм: конденсатор пробит.

По времени, за которое сопротивление возрастает от минимума до максимума, путем сравнения с заведомо исправными конденсаторами, можно приблизительно определить емкость исследуемого.

Данный метод не подходит для проверки конденсаторов с малой емкостью — 20 мкФ и ниже. Они быстро заряжаются и даже у исправного элемента сопротивление практически сразу становится бесконечным.

Для проверки на обратимый пробой конденсатор подключают к лабораторному источнику постоянного тока с регулятором напряжения, последовательно с ним — мультиметр в режиме амперметра. Напряжение плавно увеличивают до максимально допустимого. Если в течение этого процесса тестер отобразит отличную от нуля силу тока, значит имеет место обратимый пробой.

Что такое емкость?

Если удалить одиночный электропроводник бесконечно далеко, исключить влияние заряженных тел друг на друга, то потенциал удаленного проводника станет пропорционален заряду. Но у отличающихся по размеру проводников потенциалы не совпадают.

Единицей емкости конденсатора в СИ является фарад. Коэффициент пропорциональности обозначают буквой С — это емкость, на которую влияет размер и внешняя структура проводника. Материал, фазовое состояние вещества электрода роли не играют — заряды распределяются на поверхности. Поэтому в международных правилах СГС ёмкость измеряется не в фарадах, а в сантиметрах.

Уединенный шар радиусом 9 млн км (1400 радиусов Земли) содержит 1 фарад. Отдельный проводящий элемент удерживает заряды в недостаточных для применения в технике количествах. По технологиям XXI в. создается ёмкость конденсаторов с единицами измерений выше 1 фарада.

Накапливать требуемое для работы электронных схем количество электричества способна структура из минимум 2 электродов и разделяющего диэлектрика. В такой конструкции положительные и отрицательные частицы взаимно притягиваются и сами себя держат. Диэлектрик между электронно-позитронной парой не допускает аннигиляции. Подобное состояние зарядов называется связанным.

Раньше для измерения электрических величин применяли громоздкое оборудование, не отличающееся точностью. Теперь, как измерить ёмкость тестером, знает даже начинающий радиолюбитель.

Типы транзисторов

Стандартные современные транзисторы отличаются структурой, принципом действия и основными параметрами, в соответствии с которыми они могут быть представлены:

  • Биполярными устройствами, которые отличаются наличием трёх слоёв в виде «базы», «коллектора» и «эмиттера». Полупроводниковый материал отвечает за протекание тока исключительно в одном направлении, определяемым видом перехода. Характерной особенностью данного типа транзистора является подача в базу токов незначительной величины.
  • Полевыми или униполярными устройствами, которые отличаются наличием трёх выводов в виде «затвора», «стока» и «истока». Показатели сопротивления зоны проводника напрямую зависят от уровня напряжения, прилагаемого к затворной части. В соответствии с проводимостью кристалла выпускаются устройства, имеющие p-канал и n-канал.

Электрические или электронные компоненты, представленные конденсатором, в отличие от транзисторов включают в себя пару проводниковых обкладок, разделенных диэлектрическим слоем.

Существует огромное количество разновидностей конденсаторных приборов, которые, чаще всего, различаются материалом обкладок и видовыми особенностями диэлектрика:

  • бумажного и металлобумажного типа;
  • электролитические разновидности;
  • полимерного или пленочного типа;
  • керамического типа;
  • с наличием диэлектрика воздушного типа.

Виды транзисторов

Кроме всего прочего, конденсаторные устройства могут быть полярными и неполярными. Второй вариант используется для обеспечения периодического, непродолжительного включения в цепь с переменными токовыми показателями. Полярные электролитические конденсаторы обладают значительно меньшими размерами, чем неполярные устройства с аналогичной емкостью.

Если все транзисторы отвечают за протекание тока в соответствии с управляющим сигналом, то конденсаторы накапливают и затем отдают электрический ток, поэтому часто применяются для выравнивания скачков напряжения.

Что нужно знать для проверки конденсатора мультиметром

Специалисты знают, что в электротехнике бывают всего две неисправности: есть контакт там, где не надо, и нет контакта там, где это надо. А вот в электронике есть ещё изменение характеристик элементов. Так вот, у конденсатора периодически бывает изменение характеристик, а мультиметр – это прибор, с помощью которого эти неприятности можно обнаружить и даже измерить.

Устройство и принцип работы мультиметра

Лет 25 назад этот прибор был довольно солидных размеров и назывался тестер. С его помощью проводили тестирование (испытания, проверку) электрической цепи на предмет поиска обрыва или ненужного замыкания. Состоял он из гальванометра и набора катушек-сопротивлений с переключателем. Последний позволял выбрать режим измерений – силу тока, величину напряжения или сопротивление цепи.

Современный мультиметр в соответствии со своим названием способен на многочисленные измерения и проверки. Кроме вышеназванных, с его помощью можно проверить работоспособность диодов и транзисторов, а также конденсаторов. Вместо стрелочного гальванометра у него цифровой дисплей, а габаритные размеры и вес стали значительно меньше, чем у старого тестера. Во всех мультиметрах устанавливается 9-вольтовый источник питания типа «Крона».

ФОТО: arduinomaster.ruОбычный цифровой мультиметр. Переключатель в режиме измерения сопротивления ФОТО: arduinomaster.ruАналоговый стрелочный тестер

Особенности конденсаторов в зависимости от вида

Конденсатор – это элемент, способный накапливать электрический заряд. В общем виде он состоит из двух токопроводящих пластин, разделённых диэлектриком (непроводящим материалом). Величина накапливаемого заряда зависит от площади этих пластин и от природы диэлектрика. Свойство накапливать заряд называется ёмкость конденсатора. Основной единицей измерения величины ёмкости является фарад — накопленный заряд в 1 Кулон при напряжении на обкладках 1 Вольт. На практике применяются более мелкие единицы измерения. Они в тысячу, в миллион и в миллиард раз меньше фарада.

ФОТО: stroyday.ruМногообразие видов конденсаторов

Конструирование конденсаторов имеет своей целью повышение ёмкости без увеличения внешних габаритов. В этом причина использования различных материалов для пластин и диэлектриков, а также появление множества видов этого прибора. Для увеличения площади токопроводящих пластин, их изготавливают в виде длинной полипропиленовой металлизированной ленты, свёрнутой в виде цилиндра или сложенной гармошкой с прослойкой ленты диэлектрика. Конденсаторы металлобумажные, бумажные, серебряно-слюдяные и слюдяные устроены именно таким образом.

ФОТО: stroyday.ruСеребряно-слюдяные конденсаторы

По типу диэлектрика различается несколько типов конденсаторов – вакуумные, с газообразным, неорганическим, органическим диэлектриком, электролитические, твердотельные.

Главный отличительный признак у конденсаторов – наличие свойства полярности. У полярных строго определена обкладка, имеющая знак «+», и обкладка, имеющая знак «-». Это обязательно учитывается в схеме их применения и при проверках.

Электролитические конденсаторы являются характерным представителем класса полярных. Они изготовлены в виде алюминиевого цилиндра, в котором свободное пространство между обкладками заполнено электролитом. Эти конденсаторы имеют объёмы от очень маленьких, от долей кубического сантиметра до очень больших – нескольких десятков см³, и большие ёмкости – до тысяч микрофарад, то есть, единиц миллифарад.

ФОТО: stroyday.ruЭлектролитические полярные конденсаторы

Танталовые полярные конденсаторы при малых габаритах имеют высокую ёмкость, но и стоят значительно дороже.

ФОТО: stroyday.ruТанталовые полярные конденсаторы – миниатюрные «капельки» с весьма внушительными показателями ёмкости

Керамические конденсаторы представляют класс неполярных. Они компактны, работают в широком диапазоне напряжений, имеют высокую надёжность и низкую цену.

ФОТО: electroinfo.netНеполярные керамические конденсаторы

Как проверить конденсатор

Иногда неисправность электролитического конденсатора выявляется без проверки — по вздутию или разрыву верхней крышки. Она намеренно ослаблена крестообразной просечкой и работает как предохранительный клапан, разрываясь при незначительном давлении. Без этого выделяющиеся из электролита газы разрывали бы корпус конденсатора с разбрызгиванием всего содержимого.

Но нарушения могут и не проявляться внешне. Вот какими они бывают:

  1. Из-за химических изменений снизилась емкость элемента. Например, конденсаторы с жидким электролитом высыхают, особенно при высокой температуре. Из-за этой особенности для них существуют ограничения по температуре эксплуатации (допустимый диапазон указан на корпусе).
  2. Произошел обрыв вывода.
  3. Появилась проводимость между обкладками (пробой). Собственно, она существует и в исправном состоянии — это так называемый ток утечки. Но при пробое эта величина из мизерной превращается в значительную.
  4. Снизилось максимально допустимое напряжение (обратимый пробой). Для каждого конденсатора существует критическое напряжение, вызывающее замыкание между обкладками. Оно указывается на корпусе. В случае снижения этого параметра элемент при проверке ведет себя, как исправный, потому что тестеры подают низкое напряжение, но в схеме — как пробитый.

Самый примитивный способ проверки конденсатора — на искру. Элемент заряжают, затем замыкают выводы металлическим инструментом с изолированной ручкой. На руки при этом желательно одеть резиновые перчатки. Исправный элемент разряжается с образованием искры и характерного треска, нерабочий — вяло и незаметно.

У данного способа два недостатка:

  1. опасность электротравмы;
  2. неопределенность: даже при наличии искры невозможно понять, соответствует ли фактическая емкость радиодетали номинальной.

Более информативна проверка с применением тестера. Лучше всего использовать специальный — LC-метр. Он предназначен для замера емкости, причем рассчитан на широкий диапазон. Но многое о состоянии конденсатора расскажет и обычный мультиметр.

Порядок проверки

Касание контактов щупами

Мультиметр может выявить такие причины неисправности, как пробой, влекущее за собой разрушение диэлектрика, разделяющего пластины, и ток идёт напрямую, при этом, сам конденсатор, по сути, становится простым проводником. Либо делает это частично, теряя свою ёмкость, становясь дополнительно активным сопротивлением в электрической цепи.

Сам конденсатор в силу своего принципа работы пропускает только переменный ток, а постоянный ни в коем случае, поэтому его сопротивление, замеряемое между выводами, достаточно большое и ограничивается очень малым током утечки через диэлектрик, разделяющий его рабочие пластины, накапливающие в себе заряд.

В неполярных конденсаторах, роль диэлектрика которых играет слюда, керамика, бумага, стекло, воздух ток утечки бесконечно мал, а сопротивление очень большое и при его измерении между выводами цифровым мультиметром прибор покажет бесконечность в виде 1 на цифровом табло. Поэтому, в случае пробоя, его сопротивление, замеряемое на выводах, составляет довольно малую величину — до нескольких десятков Ом.

Неполярные и полярные разновидности

Среди многообразия конденсаторов следует выделить два основных типа: полярные или электролитические, а также неполярные. В качестве диэлектрика в данных приборах используют — стекло, бумагу и воздух.

Специфика полярных конденсаторов

Само название наглядно говорит о том, что они имеют полярность, потому являются электролитическими. Потребуется верное и точное следование схеме, когда их будут подключать — “минус” к “минусу”, а “плюс” к “плюсу”. Если не соблюдать данное правило, то элемент не только утратит работоспособность, но вполне способен взорваться. Электролит встречается как в состоянии твёрдом, так и в жидком.

В качестве диэлектрика в устройствах применяется бумага, которая пропитана электролитом. Ёмкость варьируется в пределах от 0,1 тыс. и до 100 тыс. МкФ.

Когда происходит замыкание пластин, то осуществляется выделение тепла. Под его действием происходит испарение электролита, а затем следует взрыв.

Сверху у конденсаторов современного исполнения имеется крестик и незначительное вдавливание. Толщина вдавлиной части немного меньше, чем остальная поверхность. Если происходит взрыв, тогда верхний участок открывается, как роза. Поэтому при наблюдении за повреждённым элементом можно заметить вспучивание на корпусе.

Отличительные особенности неполярных конденсаторов

Плёночные неполярные части используют диэлектрик из керамики, а также из стекла. Если сравнивать с конденсаторами электролитическими, то у них самозаряд меньше. Это можно объяснить тем, что керамика имеет более высокое сопротивление, чем бумага.

Конденсаторы подразделяются на детали как специального назначения, так и общего. Они бывают следующими:

  1. Пусковыми. Используются для поддержания надёжной и качественной работы электродвигателей. Увеличивают в двигателе стартовый момент, например, это компрессор или насосная станция, осуществляющие запуск.
  2. Дозиметрическими. Предназначены для работы в цепях, в которых незначительный показатель токовых нагрузок. У них необъёмный самозаряд, но сопротивление изоляции повышенное. Большей частью это фторопластовые элементы.
  3. Импульсными. Используются для формирования повышенного скачка напряжения, а также его перевода на принимающую панель устройства.
  4. Высоковольтными. Применяются в высоковольтных приборах. Производятся в разнообразном исполнении. Встречаются масляные и керамические, плёночные и вакуумные. Они заметно отличаются от других деталей и имеют ограниченный доступ.
  5. Помехоподавляющими. Предназначены для смягчения в частотной вилке электромагнитного фона. Имеют незначительную собственную индуктивность, что даёт возможность повысить резонансную частоту, а также увеличить полосу сдерживаемых частот.

Если сравнивать в процентном отношении, то наиболее значительное число неисправных элементов приходится на случаи, когда наблюдается подача напряжения превосходящее стандартные показатели. Оплошности в проектировании вполне могут вызвать неисправности элементов.

Когда диэлектрик утрачивает свои характеристики и свойства, то могут возникнуть сбои и перепады в деятельности конденсатора. Например, при его растрескивании, вытекании или высыхании. Ёмкость может сразу измениться. Определить её значение возможно только благодаря измерительным устройствам.
