Подключение точечных светильников

Последовательное и параллельное подключение двух и более источников света

Для того чтобы подключить самую простую лампочку накаливания, как в принципе и любую другую, нужно подключить её один контакт к фазе, а другой к нулю, самому распространённому в бытовых условиях стран СНГ переменному напряжению 220 вольт.

Параллельное подключение устройств освещения подразумевает под собой подключение двух и более источников светового потока в параллель, то есть одни контакты ламп подключаются только к фазе, а все другие только к нулю, как показано на рисунке 1.

Через каждую лампочку пройдёт ток, который будет зависеть от её мощности, так же как и яркость светового потока, излучаемого ими, будет тоже зависеть от мощности каждой лампы. Естественно, что ток I будет равен сумме всех трёх токов, поэтому диаметр сечения основных проводников следует выбирать согласно ему. Это подключение считается самым распространённым и приемлемым, так как к нему можно будет, при необходимости в будущем, добавлять источники света и они не будут влиять на уже установленные.

При последовательном соединении, изображённом на рисунке, ток, протекающий по одной лампочке, будет зависеть от мощности, каждого источника света, а напряжение на них будет разделено на количество ламп и при данном входящем напряжении 220 вольт, будет равняется 110 вольт на каждом источнике света.

Такое подключение нужно обязательно выполнять со светильниками, которые имеют равную мощность. Рассмотреть это можно на примере двух ламп накаливания. Так как если подключить одну лампу 20 Ватт, а другую, например, на 200 Ватт, то лампа с меньшей мощностью тут же выйдет из строя, так как по ней пройдёт ток такой же, как и во второй лампе мощностью 200 Ватт, а это в 10 раз больше её номинала. Такое подключение может быть использовано для увеличения срока службы ламп накаливания, например, в подъездах и на лестничных клетках. Подключив две лампы на 220 вольт и мощностью, например, по 60 Ватт, они будут гореть вполсилы и прослужат очень долго. Нужно учесть, что это возможно только при подключении ламп накаливания. Последовательное подключение двух и более светодиодных ламп (светильников) и экономичных ламп нецелесообразно, так как они и так обладают довольно большим сроком службы.

Подключение лампы на один выключатель или на несколько

Как подключить лампу через выключатель? Главным нюансом при подключении является то, что нулевой провод питания непосредственно подключается к сети 220 вольт, а через выключатель разрывается фаза. Это делается для того чтобы можно было смело решать проблемами с патроном осветительного прибора, отключив лишь выключатель. Если подключение двух выключателей выполнить последовательно, то только при нажатии обеих клавиш лампа загорится. Такие виды подключения выключателей освещения очень редко используются, только при определённых индивидуальных условиях.

Интереснее является подключение так называемого проходного выключателя.

Суть такой схемы подключения одной лампы заключается в том, что включение и отключение лампы может быть произведено как от первого, так и от второго выключателя, вне зависимости в каком положении каждый из них. Например, это удобно, допустим, в длинном коридоре при входе в него человек нажимает на клавишу выключателя 2, и спокойно идёт по освещённому помещению, дойдя до конца коридора, не нужно возвращаться для выключения света, а можно лёгким нажатием выключателя 1, установленного в конце коридора, произвести отключение данного источника света. При таком подключении фаза тоже проходит через выключатели.

Усовершенствование освещения путём установки датчика движения

Главная функция установки датчика движения и подключения его к системе освещения, это автоматическое включение освещения без нажатия на клавишу выключателя освещения. То есть человек зашел помещение или в зону срабатывания датчика и свет включился, после ухода свет самостоятельно (автоматически) выключился. При выборе датчика движения необходимо в первую очередь учесть максимальную мощность ламп освещения.

Схема подключения датчика движения тоже не вызывает особых сложностей. Её можно устанавливать как с выключателем, так и без него. Просто при включении контакта выключателя датчик движения выводится из сети освещения, и осветительный прибор включается напрямую без датчика.

В любом случае работая с напряжением обязательно выполнять требования техники безопасности, а в частности:

• проверять наличие и отсутствие напряжения на токоведущих элементах, к которым человек дотрагивается при монтаже;
• автоматы питания освещения должны быть под замком;
• работы производить исправным инструментом.

Подключение многожильного провода

Если же у вас многожильные провода, то здесь никак не обойтись без предварительного формирования колечка и его пропайки. Иначе 100% надежности и долговечности от такого соединения не добиться. Контакт будет просто раздавлен шляпкой винта.

Жилки в этом случае предварительно разделяются пополам и скручиваются.

После чего формируется свободное кольцо вокруг болтика.

Его то и нужно пропаять с последующим подключением.

Лишние хвосты после кольца откусываются.

Еще не забывайте перед всеми этими процедурами, изначально одеть «жопку» от патрона на сам кабель.

Иначе собрать его после этого не получится и придется перекручивать патрон по второму разу.

Второй недостаток карболитовых изделий — время подключения.

На весь процесс разборки-сборки, отвинчивание-завинчивание винтиков, уходит от 5 до 10 минут. Поэтому процедуру «заряжания» карболитового патрона, быстрой никак не назовешь.

Ошибки при монтаже и эксплуатации

В конце кратко подведем итог и сделаем выборку частых ошибок, которых вам следует избегать при подключении и обслуживании патрона от лампочки.

1

Подключение фазного проводника к резьбовой части цоколя.

Чем это все заканчивается подробно описывалось выше.

2

Не забывайте подтянуть в самом начале винты, которыми крепятся контактные пластины к керамическому вкладышу.

Вы можете супернадежно пропаять все провода, но если эти винтики у вас будут ослаблены, то нагрев соединения все равно неминуем.

3

Подключение многожильных проводов без пайки и лужения.

4

Подключение фазы и ноля на два соседних контакта быстрозажимного патрона и создание КЗ.

5

Отжатие-регулировка центральной пластинки в карболитовом патроне при ее изгибе, неизолированным инструментом.

Установка люстр различных конструкций: пошаговая инструкция

Люстра с одной лампой

Для установки люстры на месте, где раньше не было этого осветительного прибора, сначала выполняют разметку. С этой целью определяется центр потолка, и точка отмечается маркером. При монтаже в подвесном потолке выполняется отверстие для проводов, в натяжных потолках – монтируются ограничительные кольца и вырезаются отверстия.

Если потолок выполнен с использованием дизайнерского подхода и является сложной конструкцией, то необходимо продумать вариант системы крепления. Для подвешивания массивной люстры потребуется монтаж дополнительной балки или металлической цепи.

Проводка идет от точки монтажа осветительного прибора и опускается по стене к распределительной коробке, к которой подведены провода питания от выключателя.

Осветительную линию рекомендуется выделять в отдельную группу проводов, которая оснащается отдельным защитным автоматом.

Соединение проводов в распредкоробке осуществляется в соответствии с электрической схемой осветительного прибора. После их соединения между собой требуется тщательная изоляция при помощи изоленты, провода укладываются таким образом, чтобы не происходило их пересечения. В завершении коробку закрывают крышкой, которая надежно фиксируется.

Чаще всего, современные люстры имеют в комплекте крепление, которое представляет собой скобу. Такая конструкция значительно упрощает монтаж. Скобу прикладывают рядом с местом выхода проводов и отмечают это положение. Если вместе с люстрой поставляется крепеж, то диаметр сверла должен соответствовать его диаметру. Не допускается совпадения отверстий для дюбеля и проводов.

В процессе работы

При прокладке проводки необходимо создавать некоторый запас длины, чтобы не возникало затруднений при доступе к проводам в случае демонтажа люстры.

Перед монтажом провода зачищаются и соединяются с помощью клеммной колодки в соответствии с электрической схемой. Если клеммник не поставляется вместе с осветительным прибором, то провода соединяются на скрутке. При этом длина зачищенной поверхности составляет 20 мм, а соединение проводов происходит попарно путем скручивания. В заключение конструкция покрывается изоляционной лентой.

Завершив соединение и изолирование проводов, приступают к монтажу люстры. Перед этим необходимо убедиться, что расположение проводов не совпадает с крепежом.

Двух- или трехламповая люстра

Наличие двух или трех ламп у люстры, не оказывает существенного влияния на процедуру установки прибора.

Отличие от люстры с одной лампой заключается в числе проводов, подводящих питание. При подключении простейшего варианта люстры соединяются два питающих провода и подключается заземление. При подключении осветительного прибора, оборудованного двумя или тремя лампами, используется три провода для питания и один – для заземления. Коммутация проводов осуществляется согласно электрической схеме. Для этого сводят в одну точку по одному проводу от каждого патрона и ее соединяют с нулем.

При подключении двухламповой люстры незадействованные провода соединяют с фазными проводами. В трехламповой провод, идущий от третьего патрона, параллельно соединяется с фазой второго или третьего патрона. Способ соединения в этом случае такой же, что и при монтаже люстры с одной лампой.

Для работы такой люстры требуется установка выключателя с двумя клавишами, к которому ведет проводка, состоящая из трех проводов. Включение одной из клавиш замкнет часть цепи и загорится одна лампа, включение другой обеспечит две лампы. Одновременное нажатие обоих клавиш приведет к включению всех ламп.

Люстра с четырьмя или пятью лампами

Увеличение количества ламп в люстре не оказывает значительного влияния на технологию подключения прибора. Процесс полностью аналогичен тому, что описан в предыдущих случаях, за исключением необходимости группировать фазные провода. Лампы группируют на личное усмотрение, но при этом имеется ограничение по числу проводов, подводящих питание, и количеству клавиш у выключателя.

Подключение люстры с пятью лампами имеет свои особенности

Определение назначения проводов в люстре

Самое простое – это воспользоваться электрической схемой, которую можно найти в паспорте на осветительный прибор. Там обычно бывает указано назначение всех проводов и порядок их подключения. По принятым стандартам цветовая маркировка проводов должна быть выполнена так:

• Белый или коричневый провод – фаза;
• Синий провод – ноль;
• Желто-зеленый провод – защитный заземляющий.

Если документация на люстру отсутствует, и цветовая маркировка проводов не указывает однозначно на их принадлежность, необходимо определить их назначение с помощью мультиметра.

1. Для этого мультиметр необходимо установить в режим прозвонки и кратковременно закоротить щупы. При этом раздастся звуковой сигнал, свидетельствующий о том, что предел измерений выбран правильно, а прибор исправен.

   Мультиметр для прозвонки проводов

2. Выкручивают из люстры лампочки. В патронах визуально определяют два контакта: фазный, пружинящий – он находится в центре, и нулевой, расположенный сбоку и при вкручивании лампы соприкасающийся с цоколем.

   Выкручиваем из люстры патрон

3. Находят нулевой провод. Один щуп мультиметра ставят на боковой контакт любого из патронов, а вторым поочередно прикасаются к зачищенным проводам, выходящим из люстры. При касании одного из проводов раздастся звуковой сигнал – этот провод и есть нулевой. Его нужно отметить маркером или любым другим способом.

   Технология определения нулевого провода с помощью мультиметра

4. Находят фазный провод. Для этого ставят щуп мультиметра на средний контакт любого патрона, а вторым прикасаются к двум оставшимся проводам. С помощью звукового сигнала определяют фазный провод, отмечают его или запоминают.
5. Определяют количество контуров. Для этого один щуп мультиметра закрепляют на найденном фазном проводе, а другим поочередно прикасаются к среднему фазному контакту всех патронов. У одноконтурной люстры сигнал будет раздаваться при прикосновении к любому из патронов. Если часть патронов к контуру не подключена, проверяют наличие второго контура, прикасаясь щупами к средним контактам этих патронов и третьему проводу. Сигнал подтвердит, что люстра двухконтурная, а второй провод – также фазный.
6. Если люстра имеет один контур, то назначение третьего провода – заземление. Проверить это можно так:  прикоснуться одним щупом к металлическим деталям корпуса люстры, а другим – к третьему проводу. Должен также прозвучать сигнал.

Правила соединения проводов

При работе с электричеством мелочей не бывает. Потому соединение проводов в люстре делаем по всем правилам. При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.

Соединить провода от люстры и выключателя нужно в клеммной коробке

Такая скрутка рано или поздно окислится и начнет греться. Очень желательно такие соединения пропаять. Если вы умеете обращаться с паяльником и оловом, обязательно это сделайте. Так будет гарантирован нормальный контакт и греться соединение не будет.

Теперь о том, как соединять провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки недопустимы. Необходимо использовать клеммные коробки. Большинство современных люстр укомплектованы ими. Если нет — купите в любом строительном магазине или торгующем осветительными приборами.

При использовании такой клеммной коробки возникает проблема: скрутка из большого числа проводов в отверстие просто не лезет. Выход: к соединению припаять проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм2). Это соединение хорошо заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длинный не нужен — см 10 более чем достаточно).

Вставив в клеммник все провода от люстры и затянув винты, всю конструкцию поднимают под потолок. Там ее предварительно крепят, после чего в клеммник в нужном порядке подключают провода

При этом важно один напротив другого установить «ноли».  Фазы к фазам подсоединяются в произвольном порядке

Как разделяют провода на люстре, как присоединяют проводник и люстру к клеммнику — все это есть в видео.

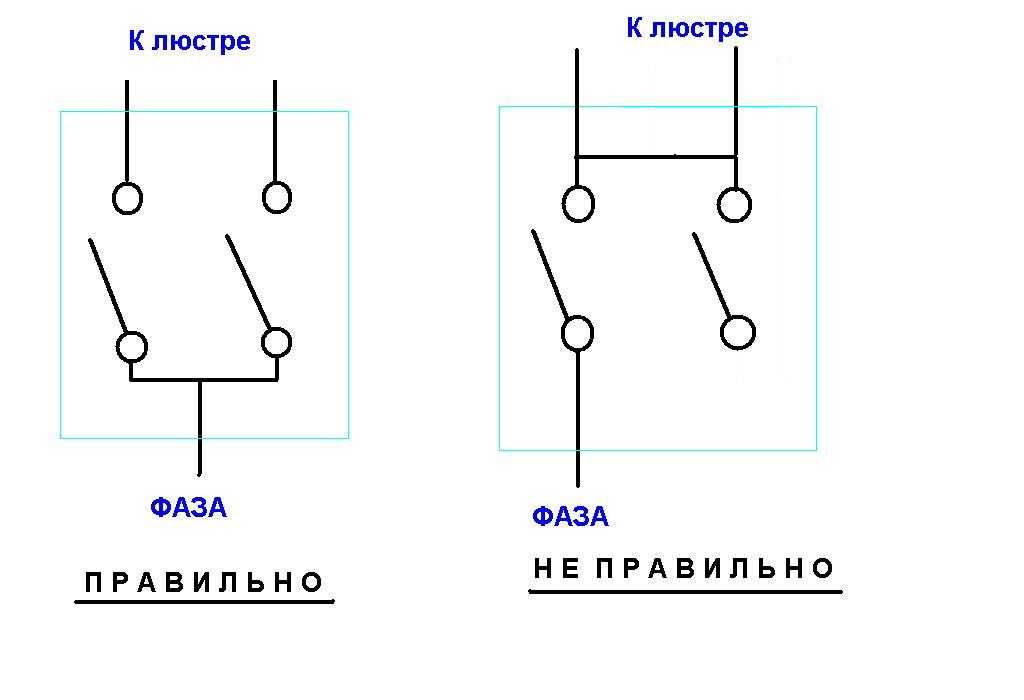

Ошибки подключения двойного выключателя.

Самой простой и в тоже время распространенной ошибкой является неправильное подключение двойного выключателя. Как правило, входящий фазный провод L подключают к левому или правому выходному контакту выключателя, отчего нарушается нормальная работа люстры и включение одной группы ламп возможно при условии, что на другую группу напряжение подано заранее.

Например. При ошибочном подключении входящей фазы L к левому контакту выключателя L1 левая клавиша будет работать в обычном режиме: при нажатии клавиши фаза через нижний (входной) контакт заходит в распределительную коробку, затем через точки (2, 6) попадает на люстру и зажигает пару HL2 и HL3. При размыкании левой клавиши лампы гаснут.

Работа правой клавиши выключателя целиком зависит от положения левой клавиши. Если левая клавиша включена, то и правая работает как положено: при нажатии правой клавиши фаза через верхний контакт L2 и точки (3, 5) попадает на люстру и включает лампу HL1. При отключении правой клавиши лампа гаснет.

Но если мы захотим оставить включенной только лампу HL1 и разомкнем левую клавишу, то погаснут все три лампы. Это объясняется тем, что левой клавишей мы отключаем не только пару ламп HL2 и HL3, но и разрываем входящую фазу L, которая через эту клавишу питает схему освещения. Если же левая клавиша будет выключена, то мы вообще не сможем включить лампу HL1.

Аналогичным образом будет работать и левая клавиша выключателя, если входящую фазу подключить на выходной контакт L2 правой клавиши. В этом случае левая клавиша сможет зажигать лампы HL2 и HL3 только при включенной правой клавише.

Вывод: при подключении входящей фазы L на верхние контакты выключателя L1 или L2 вся работа выключателя будет зависеть от той клавиши, к выходу которой подключена фаза L.

Чтобы устранить подобные неисправности достаточно на выключателе поменять местами входящую и выходящую фазы.

Совет. Перед тем как вешать люстру проверьте правильность подключения выключателя.

Проверяем правильность подключения выключателя:

1. При отключенной люстре индикаторной отверткой проверяем наличие фазы L на входном контакте выключателя. Если она подключена на один из выходных контактов, то меняем ее местами с проводом, подключенным на входной контакт выключателя. Перед тем как менять местами провода не забываем отключать напряжение 220В.

2. Включаем обе клавиши и индикаторной отверткой проверяем наличие фазы на потолочных проводах в точках (5) и (6). В точке (7) индикаторная отвертка ничего не должна показать, так как это нулевой провод.

3. Выключаем обе клавиши и индикаторной отверткой проверяем отсутствие фазы на потолочных проводах в точках (5, 6, 7). На всех трех проводах ничего не должно быть.

4. Подключаем люстру к потолочным проводам.

5. При наличии в люстре желто-зеленого провода скрутите его с заземляющим проводом, выходящим из потолка, и заизолируйте. Как правило, заземляющие проводники выполняются желто-зеленого цвета. Если заземляющего провода на потолке нет, то провод в люстре просто заизолируйте и уберите. А если заземляющий провод в люстре не предусмотрен, значит, изолируете защитный проводник на потолке и убираете в сторону.

Подключение одной люстры сразу на два выключателя

Кроме того, в их монтажной схеме есть три контакта:

• общий вывод к фазовому проводу или напрямую к люстре;
• пара вспомогательных контактов для соединения выключателей между собой.

Такой вариант электрораспределения необходимо тщательнейшим образом продумать заранее (и если в квартире или офисе ремонт, то еще до начала ремонтных мероприятий). А иначе потребуется ни больше ни меньше как проложить еще одну проводку в помещении. Ну, и последующий косметический ремонт сделать, разумеется.

Техника безопасности при монтаже люстр с подключением к выключателям

Тем, кто собрался самостоятельно подключать люстру к любому из вышеописанных выключателей любым из вышеописанных способов, стоит лишний раз напомнить, что монтажные работы по установке светильников и качественному подключению выключателей должны проводиться с соблюдением техники безопасности. И следующие правила являются обязательными для исполнения:

1. Любые электро-мероприятия проводятся только при полном обесточивании соответствующей ветки проводки (и не надо довольствоваться положением «выкл» на выключателе, лучше перевести в соответствующее положение автоматы электрощитка).
2. Нельзя соединять скруткой провода медные с алюминиевыми. Это чревато пожаром.
3. Необходимо не допускать соприкосновения проводов, находящихся под напряжением и разомкнутых для тестирования.
4. Требуется внимательно следить за проводной маркировкой, когда нужно подключить люстру к одиночному выключателю, а тем более, к двухклавишному. Нулевой провод всегда помечен литерой «N», фаза — литерой «L».
5. Определять, на каком из проводов находится фаза, а на каком ноль, следует с помощью специальной индикаторной отвертки. И касаться ею оголенных кончиков проводов надо строго поочередно.
6. На период тестирования проводов электроэнергия подключается, но сразу после окончания процесса нужно обязательно снова обесточить необходимый монтажный участок.
7. Соединение проводов надо проводить с использованием специальных клеммных зажимов или методом скрутки с обязательной последующей изоляцией кончиков проводов защитными колпачками.

В принципе, самостоятельно подключить любую люстру несложно и недолго. А главное – недорого! Надо только четко следовать инструкции и не торопиться. Тогда все непременно получится, и люстра будет освещать помещение так, как этого хочется людям, там живущим или работающим.

Монтаж спотов: способы и нюансы

При монтаже спотов очень важно правильно подобрать подходящее место. В таблице ниже приведены рекомендации по выбору места для установки осветительных приборов в зависимости от типа комнаты

Таблица. Выбор спотов в зависимости от типа помещения.

Комната	Рекомендации
Гостиная	Несколько спотов, равномерно освещающих пространство. Создать подсветку в местах, где размещаются гости, домочадцы и выделить декоративные элементы интерьера.
Спальня	Споты следует разместить так, чтобы можно было отдельно подсветить шкаф (или комод) с одеждой и каждую сторону кровати (но чтобы свет при этом не мешал человеку, спящему на другой стороне).
Детская	Должны быть хорошо подсвечены места, где ребенок играет и делает уроки.
Кухня	Создать ярко освещенную зону над обеденным столом, подсветить столешницу, плиту и прочие места, где готовят еду.
Ванная	Требуется подсветить пространство, где расположено зеркало и раковина.
Коридор или прихожая	Равномерное распределение света. Споты можно расположить по периметру или по центральной оси комнаты.

Для разных типов спотов используются различные методы крепления. Рассмотрим три способа: на крюк, на регулируемую стойку и на монтажную платформу.

Способы крепления спотов

Первый метод монтажа осветительного прибора — на крюк — применяется для подвесных спотов. Способ напоминает крепление люстры к потолку. Монтаж спота на крюк происходит в приведенной ниже последовательности.

Шаг 1. До монтажа натяжного потолка в бетонное перекрытие устанавливаются крюки.

Шаг 2. На поверхности натяжного потолка размечаются места, где будут устанавливаться светильники.

Шаг 3. К этим местам приклеиваются термозащитные кольца. Диаметр колец должен быть меньше диаметра детали спота, которая будет соприкасаться с натяжным потолком.

Шаг 4. Материал внутри кольца вырезается и производится очистка от остатков пленки.

Цены на глянцевый натяжной потолок

глянцевый натяжной потолок

Схема крепления спота на крюк

Шаг 5. Через отверстие соединительные провода извлекаются наружу.

Шаг 6. Спот подвешивается на крюк.

Шаг 7. Провода соединяются с клеммами светильника.

Шаг 8. Завершение установки – спот устанавливается на потолок, а декоративная накладка светильника должна закрыть отверстие в полотне.

Регулируемая стойка применяется преимущественно для накладных спотов. Процесс установки выглядит следующим образом.

Схема монтажа спота на регулируемую стойку

Шаг 1. До начала монтажа натяжного потолка в местах будущего расположения спотов прикручиваются регулируемые стойки. Нижний уровень последних должен совпадать с будущей высотой натяжного потолка.

Шаг 2. Как и в случае с установкой на крюк, к полотну натяжного потолка крепится термокольцо, внутри которого делается вырез.

Шаг 3. Провода вынимаются и подсоединяются к клеммам спота.

Шаг 4. Сам спот устанавливается в отверстие и фиксируется в стойке при помощи пружин.

Монтаж спота на регулируемую стойку. Инструкция

Что касается накладных подвижных светильников, то они устанавливаются с помощью третьего способа – монтажной платформы. Здесь следует повторить все то же, что и во втором методе, но вместо регулируемой стойки к бетонному потолочному перекрытию крепится монтажная платформа.

Цены на натяжной потолок «Звездное небо»

натяжной потолок звездное небо

Как видите, все три способа установки спотов для натяжного потолка сравнительно просты и вы можете сделать все самостоятельно, не обращаясь к специалистам. Однако если вы желаете застраховать себя от возможных ошибок, то лучше обратитесь к профессионалам.

Виды

На сегодняшний день известно большое количество точечных светильников для разнообразных сфер использования и эксплуатационных условий. По способу монтажа устройства разделяют на:

• накладные;
• встраиваемые;
• подвесные.

Накладные

Зачастую используются при сплошном потолочном основании, если отсутствует возможность создания установочной ниши. Кроме того, их возможно увидеть и в комнатах с потолками иного типа, когда подобное предусматривается дизайнерским решением. Накладные светильники добавят интерьеру особой эстетической привлекательности. Нередко устройства предполагают наличие площадки для крепежа и корпуса с рассеивателем.

Накладные точечные светильники

Встраиваемые

Самая популярная разновидность точечных светильников. Устанавливаются в любую полую поверхность. Нередко выполняют установку в гипсокартон, реечные либо натяжные покрытия, в мебель и др. Часто используются в поверхности пола и в стене: лестницы, бассейны и прочие помещения.

Преимущественно имеют сплошной корпус, где интегрированы элементы крепежа и фиксаторы для лампочек. Простая конструкция, которая является существенным преимуществом перед другими, а также характерной чертой.

Важно! С учетом необходимых результатов, возможно выбирать изделия, незаметные на потолке или добавляющие выразительности интерьеру. Встраиваемые светильники

Встраиваемые светильники

Подвесные

Характерной особенностью станет то, что корпус, где устанавливается лампа, подвешивается на определенном удалении от потолка. Зачастую висит на питающем кабеле, который соединяет основание с корпусом приспособления с лампой.

Нестандартный вид точечного освещения обладает большим количеством поклонников. Зачастую используют как элемент декора, интерьерной либо технической подсветки помещения.

Подвесные светильники

Как подключить люстру, выключатели

В зависимости от коммутируемой нагрузки, выключатели делятся на:

• одноклавишные;
• двухклавишные;
• трехклавишные и т.д.

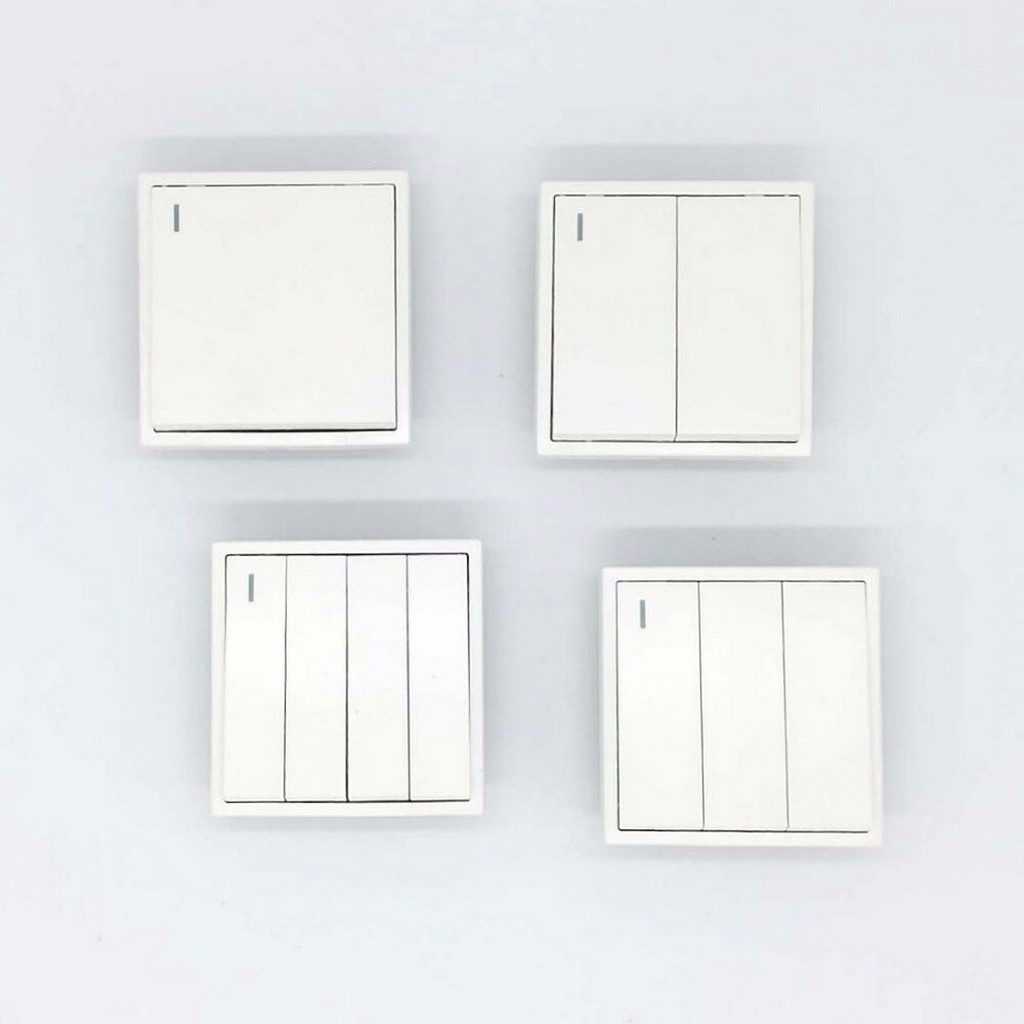

Клавишные выключатели

Сколько клавиш, столько и контактных групп внутри, это показывает скольким количеством приборов данный выключатель может управлять. Все выключатели имеют два положения «Вкл» и «Выкл», либо «0» и «1».

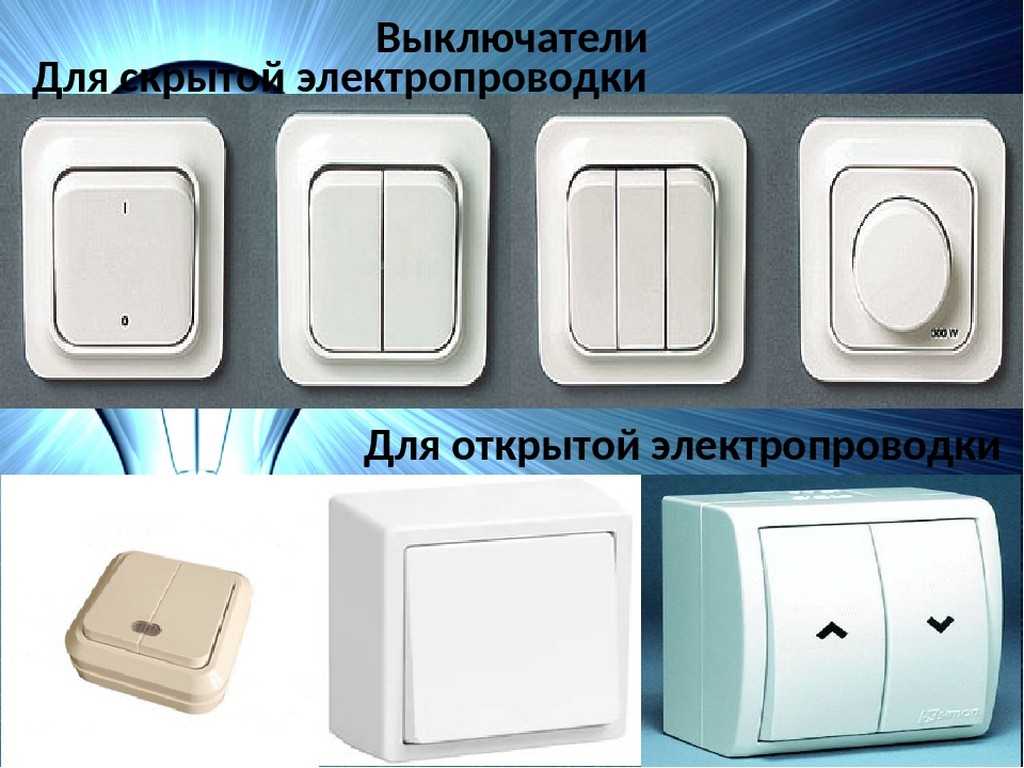

По варианту монтажа выключатели бывают:

• для скрытой электропроводки;
• для открытой прокладки проводов.

Варианты установки выключателей

По выполняемым функциям:

• диммеры;
• проходные;
• перекрестные.

Каков стиль исполнения (класика, лофт, модерн и т.д.), такое и количество плафонов, что зависит от дизайна. Вполне закономерно что чем больше плафонов и ламп на люстре, тем больше мощность освещения и соответственно, как правило, увеличивается мощность потребления электроэнергии. Тем самым освещая более обширную площадь помещения.

По типу управления люстры делятся:

• управление по проводам (двух или трех проводное подключение, плюс заземляющий контакт, если люстра имеет металлическую конструкцию);
• управление беспроводное (по радио каналу или с телефона через Bluetooth);
• комбинированные варианты.

Провод заземления в жилых помещениях имеется далеко не всегда, только в домах новой постройки или отреставрированных, то есть после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на своей люстре Вы его не обнаружили, тогда оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.

Ищем фазы и ноль

Для работы понадобиться:

инструмент (отвертка, пассатижи, бокорезы или кусачки и т.п.);
индикаторная отвертка, а лучше мультиметр (некоторые матерые электрики используют лампу накаливания с цоколем и 2 провода от него);
стремянка, стул или стол (важно обеспечить себе удобное, а главное безопасное место для работы).

Чтобы начать работу по подключению люстры, с остальными проводами тоже нужно разбираться: где «фаза», а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках провода могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Посмотрите у себя на потолка количество проводов. Если у Вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать (а иными словами проверять на соответствие по цвету) можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). Для выполнения данной работы необходимо перевести клавишу выключателя в положение «включено» (входной автомат на щитке тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

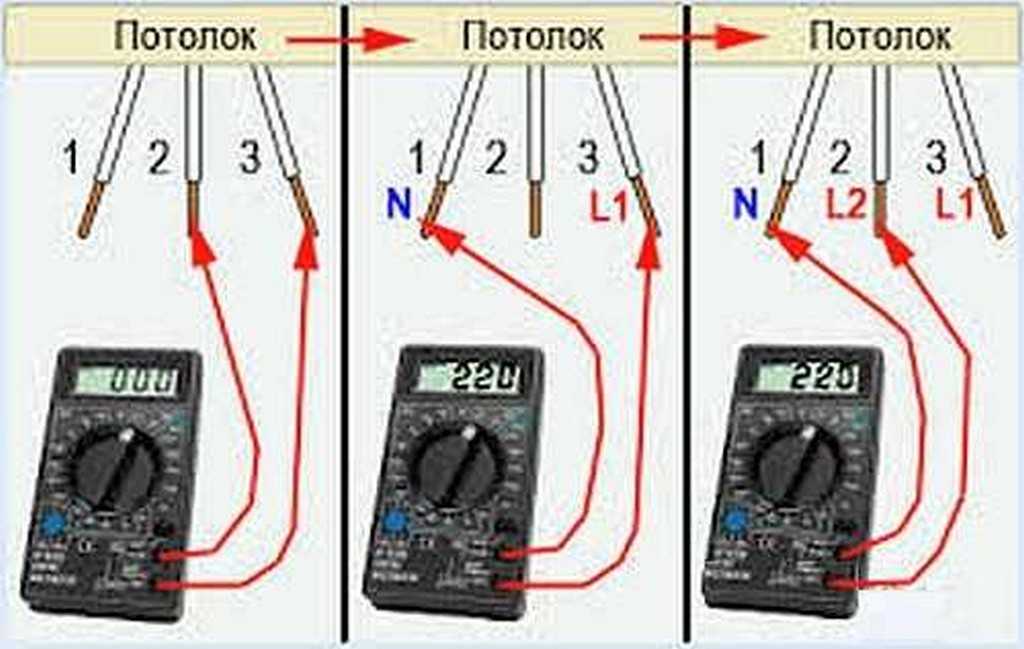

Используем тестер

Чтобы определиться с выбором люстры и вариантом подключения

1. Вам нужно определить ваш тип проводки (2-х, 3-х или 4-х проводная). Достаточно обратить взор на потолок и посмотреть, сколько проводов у вас выходит из перекрытия в том месте, где крепится люстра.
2. Какой выключатель используется для управления освещением (в таблице 1, 2-х клавишный или диммер).
3. Ниже следует таблица, из которой, выбираем желаемые функции, которые соответствуют номеру варианта Вашей электропроводки.
4. И рядом, в столбце видим, какая люстра выполняет эти задачи.

Нужно обратить внимание!

Если у вас с потолка выходит 3 провода, то в этом случае ваша проводка может иметь 2 «сценария» с небольшим отличаем друг от друга

Согласно одному варианту на люстру будет приходить с выключателя одна «фаза», а в другом варианте две – «L1» и «L2» (обратите внимание на количество клавиш на вашем выключателе).Если у Вас проводка имеет 4 провода, Вам повезло, поскольку здесь можно использовать вообще любой тип люстр и любые элементы управления

Наиболее частые ошибки в подключении люстры

Ошибки при монтаже и подключении встречаются не только у начинающих электриков, даже у опытных специалистов нередко случается так, что люстра светит совсем не так, как должна. Ошибки эти типичны и банальны.

Неправильное подключение двойного выключателя

Это наиболее распространенная ошибка, заключающаяся в том, что входящий фазный провод подключают к одному из выходных контактов выключателя. При такой схеме подключения люстра не может нормально функционировать, так как одна секция ламп включается только при условии, что на другую секцию подано напряжение. То есть, если входящая фаза подключена к левому контакту выключателя, при нажатии левой клавиши фаза заходит в распределительную коробку через нижний входной контакт и включает одну секцию ламп. При последующем нажатии правой клавиши включается и другая секция. Но при размыкании левой клавиши отключаются все секции.

При отжатой левой клавише невозможно включить правую клавишу.

Причина зависимости правой клавиши от левой в том, что изначально фаза зашла через входной контакт выключателя левой клавиши, и левая клавиша при выключении разрывает фазу сразу на обеих секциях.

Для устранения этой ошибки следует поменять местами подключения входящей в выключатель и выходящей фазы.

Вместо фазного провода через выключатель проходит нулевой провод

Согласно правил устройства электроустановок предусмотрен порядок подключения выключателя, который замыкает и размыкает цепь посредством разрыва именно фазы. Как это выглядит на схеме? Нулевой провод, минуя выключатель, проложен из распределительной коробки напрямую к нулевому проводу потолочного светильника. Фазный провод из распределительной коробки проходит через клавишу выключателя, которая разрывает цепь.

Однако на практике иногда встречается неправильное подключение: через выключатель проходит не фазный, а нулевой провод. То есть при отключении клавиши выключателя электропроводка остается под напряжением, несмотря на то, что освещение не горит. Чревато это тем, что возможно поражение электрическим током при замене лампы, при случайном касании оголенных частей плафона люстры либо при нарушении изоляции провода.

Поэтому по возможности желательно устранить подобную ошибку в подключении.

Обнаружить данное нарушение схемы подключения можно при помощи индикатора напряжения, который при положении выключателя в состоянии «отключено» показывает наличие фазы на потолочных проводах.

Неправильная схема подключения нулевого провода люстры

Эта ошибка является причиной того, что в люстре нормально включается только часть лампочек, остальные либо светят слабо, либо вовсе не включаются. Как уже ранее рассмотрено, при наличии трех проводов фазные провода присоединяются каждый к отдельной секции лампочек, нулевой же провод является общим для всех лампочек, которые параллельно все присоединены к нему. Если перепутать провода, и соединенные между собой лампочки, допустим, первой секции подключить к нулю вместо фазы, а к фазе подключить все лампочки обеих секций (вместо нуля), то при нажатии первой клавиши в первой секции лампочки будут включаться, так как туда одновременно заходят и ноль и фаза. При нажатии второй клавиши во второй секции лампочки не будут светить, так как оба входящих провода будут фазные, а для того, чтобы лампочка светила, к ней нужно подавать фазу с нулем одновременно.
