Необходимость чтения схемы электрической сети
Специалист может быстро найти по обозначающему значку искомый элемент. Такие знания требуются в различных ситуациях, это ремонт имеющейся электрической сети, прокладка новой, установка электрооборудования. Чтобы установить новый электросчетчик, нужно найти старый и заменить его. На крупных объектах чертежи отличаются запутанностью, а разобраться в них нужно за короткое время
Быстрое изучение чертежей играет важное значение в экстренных ситуациях
Знание условных обозначение и навыки чтения принципиальных схем или упрощенных однолинейных вариантов может потребоваться каждому человеку. Даже простая замена электропроводки заставит столкнуться со сложностями без представления об элементарных вещах. Чтение чертежа помогает обеспечить безопасность во время работ, связанных с монтажом электрических сетей
Замена счетчика является распространённой операцией, поэтому знание обозначения прибора учета в схеме так важно
Антимагнитные пломбы на электросчетчиках и их особенности
Некоторые потребители пытаются сэкономить денежные средства на оплате коммунальных счетов за счет «обмана» магнитной пломбы на электросчетчике. Чаще всего для этого применяют неодимовые магниты. С их помощью электромеханический счетчик останавливается.
По этой причине контролирующие органы устанавливают антимагнитные пломбы на электросчетчики потребителей. Внешне они напоминают наклейку, однако ее устройство гораздо сложнее, чем может показаться на первый взгляд. Внутри пломбы содержится датчик, фиксирующий магнитные изменения. При пересечении определенного порога устройство срабатывает. В результате, когда подойдет срок поверки счетчика электроэнергии, сотрудник контролирующих органов сможет определить по внешнему виду устройства наличие постороннего вмешательства.
Сам датчик представляет собой небольшую капсулу, заполненную веществом, которое чувствительно реагирует на присутствие магнитного поля. Если подобное вмешательство имело место, происходит распространение содержимого по всей капсуле. После этого никакими средствами не получится вернуть ей первоначальный внешний вид. Полностью окрашенная капсула будет свидетельствовать о том, что учетный прибор пытались остановить.
Антимагнитная пломба для электросчетчика
Сколько стоит опломбировать счетчик электроэнергии
Опломбирование осуществляется, когда подходит срок замены электросчетчика или возникает необходимость в его ремонте. Все расходы по сервисному обслуживанию устройства погашает собственник, однако монтаж пломбы выполняется бесплатно. Если предполагается выполнение ремонта или замены электросчетчика, цена уже включена в стоимость этих процедур. Если же к опломбированию прибегают повторно, в этом случае услугу нужно будет оплатить (от 100 до 500 рублей, в зависимости от региона проживания).
Вынуждение собственника к оплате первичной установки пломбы после вышеуказанного обслуживания считается незаконным. В подобных случаях есть несколько путей решения проблемы:
- Внести требуемую сумму, сразу же получить квитанцию, подтверждающую факт оплаты с обязательным указанием, что назначенная сумма была взята именно за установку пломбы. Данный документ может стать основанием для написания претензии в вышестоящие контролирующие органы о том, что незаконно взимается плата за выполнение бесплатной услуги.
- Подать исковое заявление в суд.
- Направить заявление в службу, занимающуюся антимонопольной деятельностью (ФАС).
Первичное опломбирование счетчика осуществляется бесплатно
Стоит отметить, что для бытовых электросчетчиков цена на установку пломбы невысокая, поэтому владелец квартиры самостоятельно принимает решение в отношении того, оплачивать эту услугу или нет.
Что такое класс точности электросчетчика?
Для электрических измерительных приборов, международным стандартом предусмотрено несколько классов точности, определяющих качество измерений. В соответствии с классом, на корпусе прибора, наносится соответствующее цифровое обозначение, обозначающее погрешность в процентах, которая допустима при измерениях, то есть, она не может существенно исказить показания в пользу какой-либо из сторон.
Какие бывают классы точности
В соответствии с международной системой измерений SI, для электроизмерительных приборов предусмотрены следующие основные классы:
- 0,05.
- 0,1.
- 0,2.
- 0,5.
- 1,5.
- 2,5.
Порядок расположения класса обратно пропорционален его цифровому значению, то есть, чем меньше цифра, тем выше класс. Для установления процента погрешности или факта выхода за его пределы проводится поверка – сравнение показаний поверяемого счетчика и образцового.
В качестве последнего может использоваться любой прибор с классом выше на одну и более ступень. Наиболее точные приборы с классом 0,05 и выше, как правило, это лабораторные образцы, не используемые в промышленности, для бытовых потребителей, в такой высокой точности необходимости также нет.
Электрический счетчик
Измерение любой физической величины, всегда происходит с погрешностями, и чтобы расчет на основе замера оказался наиболее верен, используют мерительные средства соответствующего класса точности. Не являются исключением и электрические измерения, в частности, расход потребленной электроэнергии. Отнесение к какому-либо из классов точности, говорит о том, в каком диапазоне может колебаться реальное значение измерения, то есть, это процентное соотношение класса точности к максимальному значению на шкале. Несмотря на то, что электрический счетчик считается исключительно бытовым прибором, он может иметь различные классы, и использоваться не только бытовыми абонентами.
Буквенное обозначения в электрических схемах
Мы уже разбирали похожую статью: расшифровка кабелей и проводов, если вы читали эту статью, вам будет проще разобраться со всеми буквенными обозначениями. Согласно ГОСТ 7624-54 буквенное обозначение элементов на электрических схемах выглядит вот так:
- КВ – конечный выключатель.
- ПВ – путевой выключатель.
- ДО – двигатель насоса охлаждения.
- ДП – двигатель подач.
- ДШ – двигатель шпинделя.
- ДБХ – двигатель быстрых ходов.
- ДГ – главный двигатель.
- КК – командо-контроллер.
- КУ – кнопкауправления.
- Напряжение, мощность, время, указательное, реле тока, соответственно – РТ, РН, РМ, РС, РВ, РП, РУ, РГ, РТВ.
Радиотехнические элементы на электронных схемах обозначаются следующим образом.
Вот мы с вами и разобрали, какие существуют электрически обозначения на схемах, посмотрите еще вот такое интересное видео, оно поможет понять некоторые особенности.
Примеры маркировки
С изобретением электронных приборов учета появилось большое число производителей этой продукции. Единой системы, по которой могла определяться маркировка счетчиков электроэнергии, принято не было. Каждый производитель использует свое обозначение продукции.
Рассмотрим, какая маркировка применяется производителем, выпускающим электросчетчик Меркурий 230. Кроме самого названия, маркировка электрического счетчика может содержать условные обозначения, расшифровка которых приводится ниже.
- Вид измеряемой энергии (A – активная, R – реактивная, AR – оба вида).
- Маркировка (Т) свидетельствует о наличии внутреннего тарификатора.
- Цифра 2 означает, что электрический учет осуществляется в двух направлениях.
- Р – имеется журнал событий (фиксируются факты отключения и вскрытия счетчика).
- Q – контроль качества электроэнергии (напряжение, частота, коэффициент гармоник).
- С – наличие CAN –интерфейса для связи с внешними устройствами.
- I – установлен инфракрасный порт. Устройство обычно используется для дистанционного снятия показаний.
- G – встроенный GSM модем. Такой электросчетчик способен самостоятельно передавать показания и другую информацию по каналу сотовой связи.
- L – модем PLC. Это устройство использует для передачи информации низковольтные электрические сети.
- M – модифицированный модем PLC.
- ОУ – конструкция содержит устройство отчетности.
- УСПД – счетчик содержит в своем составе устройство для сбора и передачи данных. Используется в автоматизированных системах учета – АСКУЭ, АСТУЭ.
- В – используется индикатор с подсветкой.
- S – интерфейс оборудован внутренним питанием.
- D – электросчетчик оборудован резервным питанием.
- N – опломбирование выполнено с применением электронной пломбы, представляющей собой автономное микропроцессорное устройство, оснащенное памятью. Электронная пломба фиксирует факт вскрытия счетчика и может самостоятельно передавать сигнал.
- О – в аппарат встроено реле управления нагрузкой. Эта функция позволяет отключать нагрузку либо в ручном режиме, с помощью кнопки, либо запрограммировав отключение при достижении установленных лимитов потребления.
- К – возможность управления внешними устройствами для отключения нагрузки.

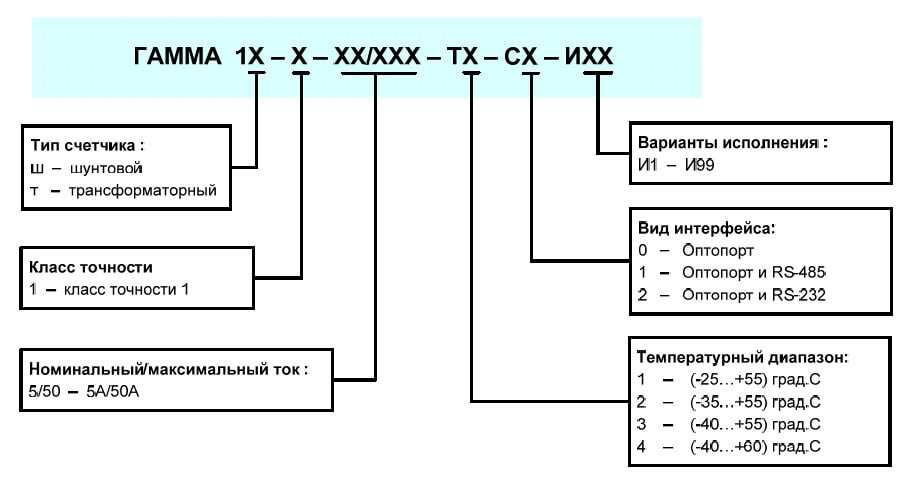

Также предоставляем к вашему вниманию расшифровку еще одного популярного счетчика электроэнергии от компании Энергомера — ЦЭ6803В:
Ну и возможно кому-то пригодится маркировка многотарифного электросчетчика ГАММА 1:
Теперь вы знаете, как выглядит маркировка счетчиков электроэнергии и их расшифровка. Надеемся, предоставленная информация была для вас полезной и теперь вы сами можете определить характеристики прибора учета, исходя из условных обозначений, которые расположены на лицевой панели устройства!
Рекомендуем также прочитать:
- Как маркировать провода в электрощите
- Характеристики электросчетчика Меркурий 201
- Расшифровка маркировки проводов и кабелей
Опубликовано:
28.04.2017
Обновлено: 04.11.2017
Порядок изучения чертежей
Как читать электрические схемы правильно и понимать представленную на чертеже информацию? Достаточно уметь ориентироваться в условно-графических обозначениях ГОСТа, это основа каждого разработанного проекта.

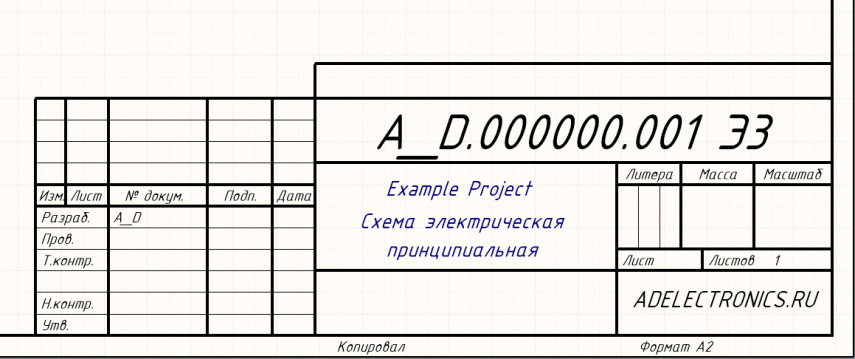

Сначала определяют тип чертежа. Согласно по ГОСТ 2.702-75, каждому графическому документу соответствует индивидуальный код. Все электрические чертежи имеют буквенное обозначение «Э» и соответствующее цифровое значение от 0 до 7. Электрической принципиальной схеме соответствует код «Э3».
Чтение принципиальной схемы:
Визуально ознакомится с представленным чертежом, обратить внимание на указанные примечания и технические требования.
Найти на схематическом изображении все компоненты, указанные в перечне документа;
Определить источник питания системы и род тока (однофазный, трехфазный);
Найти основные узлы, и определить их источник электропитания;
Ознакомится с элементами и устройствами защиты;
Изучить способ управления, обозначенный на документе, его задачи и алгоритм действий. Понять последовательность действий устройства при запуске, остановке, коротком замыкании;
Анализировать работу каждого участка цепи, определить основные составляющие, вспомогательные элементы, изучить техническую документацию перечисленных деталей;
На основе изученных данных документа, сделать вывод о процессах, протекающих в каждом звене цепи, представленной на чертеже.. Зная последовательность действий, буквенно-графические обозначения, можно прочитать любую электрическую схему
Зная последовательность действий, буквенно-графические обозначения, можно прочитать любую электрическую схему.
Элементы электрических цепей, приборы
| Номер на рисунке | Описание | Номер на рисунке | Описание |
|---|---|---|---|
| 1 | Счетчик учета электроэнергии | 8 | Электролитический конденсатор |
| 2 | Амперметр | 9 | Диод |
| 3 | Вольтметр | 10 | Светодиод |
| 4 | Датчик температуры | 11 | Диодная оптопара |
| 5 | Резистор | 12 | Изображение транзистора npn |
| 6 | Реостат (переменный резистор) | 13 | Плавкий предохранитель |
| 7 | Конденсатор |
УГО реле времени, кнопки, выключатели, концевые выключатели, часто используют при разработке схем электропривода.
Схематическое изображение плавкого предохранителя. При чтении электрической схемы следует внимательно учитывать все линии и параметры чертежа, чтобы не спутать назначение элемента. Например, предохранитель и резистор имеют незначительные отличия. На схемах силовая линия изображается проходящей через предохранитель, резистор чертится без внутренних элементов.
Изображение автоматического выключателя на полной схеме
Контактный коммутационный аппарат. Служит автоматической защитой электрической сети от аварий, короткого замыкания. Приводится в действие механическим, либо электрическим способом.
Автоматический выключатель на однолинейной схеме
Трансформатор представляет собой стальной сердечник с двумя обмотками. Бывает одно и трехфазный, повышающий и понижающий. Также подразделяется на сухой и масляный, в зависимости от способа охлаждения. Мощность варьируется от 0.1 МВА до 630 МВА (в России).
УГО трансформаторов
Обозначение трансформаторов тока на полной (а) и однолинейной (в) схеме
Графическое обозначение электрических машин (ЭМ)
Электрические моторы, зависит от вида, способны не только потреблять энергию. При разработке промышленных систем, используют моторы, которые при отсутствии нагрузки генерируют энергию в сеть, тем самым сокращая затраты.
А — Трехфазные электродвигатели:
1 — Асинхронный с короткозамкнутым ротором
2 — Асинхронный с короткозамкнутым ротором, двухскоростной
3 — Асинхронный с фазным ротором
4 — Синхронные электродвигатели; генераторы.
В — Коллекторные электродвигатели постоянного тока:
1 — с возбуждением обмотки от постоянного магнита
2 — Электрическая машина с катушкой возбуждения
В связке с электромоторами, на схемах показаны магнитные пускатели, устройства мягкого пуска, частотный преобразователь. Эти устройства служат для запуска электрических моторов, бесперебойной работы системы. Последние два элемента уберегают сеть от «просадки» напряжения в сети.
УГО магнитного пускателя на схеме
Переключатели выполняют функцию коммутационного оборудования. Отключают и включают в работу определенные участки сети, по мере необходимости.
Графические обозначения в электрических схемах механических переключателей
Условные графические обозначения розеток и выключателей в электрических схемах. Включают в разработанные чертежи электрификации домов, квартир, производств.
Звонок на электрической схеме по стандартам УГО с обозначенным размером
Графические
Что касается графического обозначения всех элементов, используемых на схеме, этот обзор мы предоставим в виде таблиц, в которых изделия будут сгруппированы по назначению.
В первой таблице Вы можете увидеть, как отмечены электрические коробки, щиты, шкафы и пульты на электросхемах:
Следующее, что Вы должны знать – условное обозначение питающих розеток и выключателей (в том числе проходных) на однолинейных схемах квартир и частных домов:
Что касается элементов освещения, светильники и лампы по ГОСТу указывают следующим образом:
В более сложных схемах, где применяются электродвигатели, могут указываться такие элементы, как:
Также полезно знать, как графически обозначаются трансформаторы и дроссели на принципиальных электросхемах:
Электроизмерительные приборы по ГОСТу имеют следующее графические обозначение на чертежах:
А вот, кстати, полезная для начинающих электриков таблица, в которой показано, как выглядит на плане электропроводки контур заземления, а также сама силовая линия:
Помимо этого на схемах Вы можете увидеть волнистую либо прямую линию, «+» и «-», которые указывают на род тока, напряжение и форму импульсов:
В более сложных схемах автоматизации Вы можете встретить непонятные графические обозначения, вроде контактных соединений. Запомните, как обозначаются этим устройства на электросхемах:
Помимо этого Вы должны быть в курсе, как выглядят радиоэлементы на проектах (диоды, резисторы, транзисторы и т.д.):
Вот и все условно графические обозначения в электрических схемах силовых цепей и освещения. Как уже сами убедились, составляющих довольно много и запомнить, как обозначается каждый можно только с опытом. Поэтому рекомендуем сохранить себе все эти таблицы, чтобы при чтении проекта планировки проводки дома либо квартиры Вы могли сразу же определить, что за элемент цепи находится в определенном месте.
Интересное видео по теме:
Мы уже рассказывали Вам, как расшифровать маркировку проводов и кабелей. В однолинейных электросхемах также присутствуют свои буквы, которые дают понять, что включено в сеть. Итак, согласно ГОСТ 7624-55, буквенное обозначение элементов на электрических схемах выглядит следующим образом:
- Реле тока, напряжения, мощности, сопротивления, времени, промежуточное, указательное, газовое и с выдержкой по времени, соответственно – РТ, РН, РМ, РС, РВ, РП, РУ, РГ, РТВ.
- КУ – кнопка управления.
- КВ – конечный выключатель.
- КК – командо-контроллер.
- ПВ – путевой выключатель.
- ДГ – главный двигатель.
- ДО – двигатель насоса охлаждения.
- ДБХ – двигатель быстрых ходов.
- ДП – двигатель подач.
- ДШ – двигатель шпинделя.
Помимо этого в отечественной маркировке элементов радиотехнических и электрических схем выделяют следующие буквенные обозначения:
На этом краткий обзор условных обозначений в электрических схемах закончен. Надеемся, теперь Вы знаете, как обозначаются розетки, выключатели, светильники и остальные элементы цепи на чертежах и планах жилых помещений.
Главная » Электрика » Обозначение электрических элементов на схемах
3 Термины, определения и сокращения[править]
3.1 В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1.1
|
линия взаимосвязи: Отрезок линии, указывающей на наличие связи между функциональными частями изделия. |
3.1.2
|
обозначение элемента (позиционное обозначение): Обязательное обозначение, присваиваемое каждой части объекта и содержащее информацию о виде части объекта, ее номер и, при необходимости, указание о функции данной части в объекте. |
3.1.3
|
установка: Условное наименование объекта в энергетических сооружениях, на который выпускается схема. |
3.1.4
|
устройство: Совокупность элементов, представляющая единую конструкцию. |
3.1.5
|
функциональная группа: Совокупность элементов, выполняющих в изделии определенную функцию и не объединенных в единую конструкцию. |
3.1.6
|
функциональная цепь: Совокупность элементов, функциональных групп и устройств (или совокупность функциональных частей) с линиями взаимосвязей, образующих канал или тракт определенного назначения. |
3.1.7
|
функциональная часть: Элемент, устройство, функциональная группа. |
3.1.8
|
элемент схемы: Составная часть схемы, которая выполняет определенную функцию в изделии (установке) и не может быть разделена на части, имеющие самостоятельное назначение и собственные условные обозначения. |
3.2 В настоящем стандарте применены следующие сокращения:
ЕСКД — Единая система конструкторской документации;
УГО — условные графические обозначения;
ЭСИ — электронная структура изделия;
КД — конструкторский документ.
Типы конструкции электросчетчиков
<!–
h2
1,0,0,0,0–>
Индукционный счетчик
<!–
h3
1,0,0,0,0–>
Применявшийся еще в советское время, данный электросчетчик представлял собой пластмассовую коробку с окошком из прозрачного материала, через которое виден вращающийся диск и показания учёта потребленной электроэнергии. В современных изделиях корпус производится полностью из прозрачного пластика.
<!–
p, blockquote
5,0,0,0,0–>
Принцип работы индукционного электросчетчика заключается в использовании электромагнитного поля, создаваемого электромагнитными катушками, через которые проходит напряжение. Под воздействием магнитных потоков крутится алюминиевый диск электросчетчика, который в свою очередь крутит колесики с цифрами. Чем выше суммарная мощность подключенных токоприемников, а соответственно и потребляемая электроэнергия, тем быстрее крутится диск и меняются цифры в показаниях.
<!–
p, blockquote
6,0,0,0,0–>
<!–
p, blockquote
7,0,0,0,0–>
Достоинства:
<!–
p, blockquote
8,0,0,0,0–>
- Надежность в использовании. Замечено, что индукционные электросчетчики ломаются гораздо реже электронных аналогов.
- Не чувствителен к перепадам напряжения в сети.
- Относительно низкая цена.
Недостатки:
<!–
p, blockquote
9,0,1,0,0–>
- Неточность показаний. Вы можете переплачивать либо недоплачивать за потребленную электроэнергию. При покупке невозможно определить в вашу пользу будет работать электросчетчик или вам в убыток.
- Самоход. Иными словами, при отключенных от сети токоприемниках диск электросчетчика вращается, пусть и медленно, но крутит колесики с цифрами показаний.
- При установке на улице высокая вероятность погрешности в работе в холодное время года, при этом не всегда в пользу потребителя. Диапазон минимально допустимых температур окружающего воздуха варьируется от 0 до -25 градусов Цельсия в зависимости от вида электросчетчика. Если в вашем регионе температура опускается ниже, то работники энергокомпании имеют полное право потребовать установить обогрев счетчика.
<!–
p, blockquote
10,0,0,0,0–>
Электронный счетчик
<!–
h3
2,0,0,0,0–>
Принцип его работы также достаточно прост и понятен. В приборе имеются специальные датчики, подключенные к электросети. Данные с этих датчиков поступают на преобразователь, трансформирующий аналоговый сигнал в цифровой код, который затем передается на микроконтроллер, где происходит расшифровка кода. При расшифровке прибор высчитывает количество потребляемой электроэнергии, выдает полученное значение на дисплей.
<!–
p, blockquote
11,0,0,0,0–>
Достоинства:
<!–
p, blockquote
12,0,0,0,0–>
- Относительно малая погрешность показаний.
- Многотарифность. Данные счетчики позволяют вести учет электроэнергии в разных режимах (однотарифный, двухтарифный, многотарифный).
- Большой диапазон рабочей температуры воздуха, в среднем от -40 до +55 градусов Цельсия.
Недостатки:
<!–
p, blockquote
13,0,0,0,0–>
- Высокая чувствительность к перепадам напряжения.
- Большая стоимость в сравнении с индукционными.
<!–
p, blockquote
14,0,0,0,0–>
