Как изолировать провода в стене, воде и земле

Краткие рекомендации по способу прокладки

Еще один фактор, который должен быть учтен — способ прокладки. Наиболее популярные варианты:

Воздушный. Такой вариант подойдет для случаев, когда кабель имеет длину от 3-х метров. Преимущества метода заключаются в высокой скорости монтажа и удобстве обслуживания. С другой стороны, страдает эстетичность и снижается ресурс изделия. В процессе такой прокладки применяется стальной трос, к которому с помощью стяжек крепится сам кабель.
Под землей. Этот способ применятся в большей части случаев, когда требуется проложить длинный кабель. Монтаж производится в несколько этапов — выбор типа кабеля, разметка места и прокладка. Глубина траншеи — около 70 см. Снизу должна быть «подушка» из песка толщиной около 8-10 сантиметров. Кабель должен прокладываться без натяга, после чего он засыпается песком, грунтом и в конце трамбуется.

Пример прокладки кабеля в траншее показан в этом видео:

Прокладка в трубах, кабель-каналах и плинтусах

Наружная электропроводка имеет свои особенности монтажа. Согласно правилам устройства электроустановок, провода в закрытых помещениях можно прокладывать несколькими способами: в гофрированных пластиковых или металлических трубах; в кабельных каналах, изготовленных из пластмассы; под специальными плинтусами; крепление пластиковыми скобами. Каждый способ имеет свои преимущества и особенности. Поэтому стоит детальнее изучить методы прокладывания открытой проводки.

В гофре

Монтаж открытой электропроводки в гофрированных трубах является наиболее распространенным. Специальные гофры зачастую уже продаются с протянутыми внутри проводами, остается только подобрать трубу с нужного диаметра. Монтаж проводки таким способом часто применяют на неровных поверхностях, т.к. материал легко гнется. Труба крепится к стенам при помощи металлических или пластиковых скоб-зажимов. Такой монтаж защищает провода от механических повреждений, кроме того, гофрированные трубы являются не горючим материалом, т.е. не способны поддерживать горение.

Существенным недостатком является неудобство в обслуживании проводки. В случае возникновения неисправности придется распускать гофрированную трубу по всей длине, ремонтировать поврежденный участок и устанавливать новую.

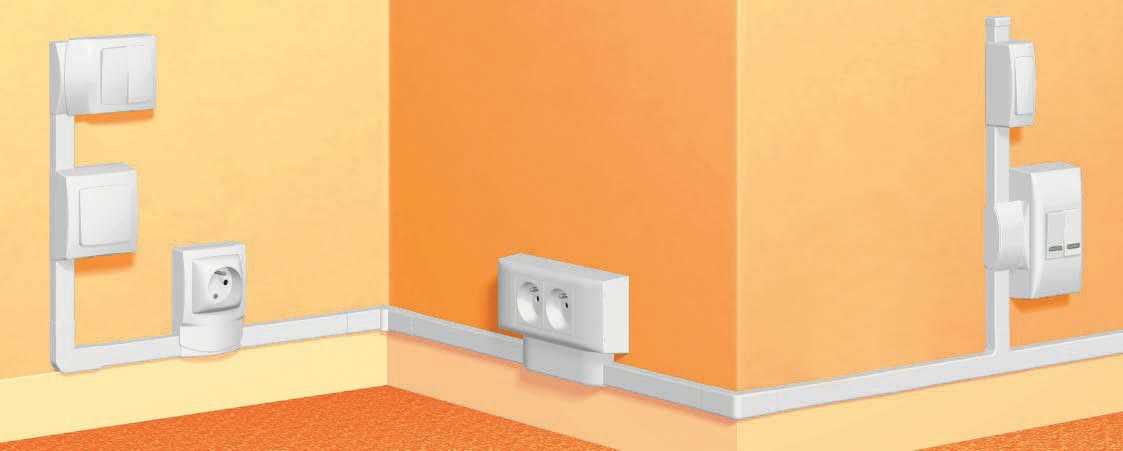

В кабель-каналах

Прокладывание открытой проводки в кабельных каналах и плинтусах можно объединить, т.к. процесс монтажа очень схож. В случае с кабель-каналами сначала на поверхность стен крепятся пластиковые короба, в которые потом прокладываются провода и закрываются крышкой. Установка таких каналов на неровных поверхностях требует практики и навыков, поэтому с первого раза может получиться не тот результат, на который рассчитывали.

В плинтусах

Что касается специальных плинтусов, то сначала проводка укладывается в каналы, после чего само изделие крепится к поверхности. Такие монтажные приспособления способны скрывать до десятка проводов. Прокладывание внешней электропроводки этими способами является наиболее удачным выбором для квартир и домов. Короба и плинтусы выпускаются разной формы и цвета, можно подобрать оттенок и узор, который будет гармонично сочетаться с окружающим интерьером.

Неудобство в этих случаях кроется в необходимости большого количества комплектующих. Для переходов и изгибов понадобятся специальные уголки, переходники и соединительные элементы. При должном проектировании и подходе к делу результат будет отличным.

Крепление скобами

Крепление наружной проводки в квартире скобами является самым простым и дешевым способом. Такие изделия стоят недорого и крайне просты в монтаже, все что потребуется, это вставить в него кабель и забить гвоздь. Однако в этом случае есть одна важная особенность, согласно нормам пожарной безопасности, для крепления проводов пластиковыми скобами необходимо использовать электрическую проводку с двойной или тройной изоляцией.

В основном, такой способ прокладывания проводки применяется в кладовых помещениях или когда необходимо быстро подвести электрическую линию к какому-либо устройству. При проектировании электросети дома крепление скобами применять не рекомендуется. Если нет другого выбора и необходимо прибегнуть к этому методу, провода лучше прокладывать по полу или над плинтусом.

Чем и как можно изолировать провода в стене

Естественно, что после того, как вы скрутили вместе нужные провода, с помощью сварки соединили концы жил или спаяли с помощью припоя, нужно их заизолировать. В стене (распределительной коробке) используйте ленту ПВХ, ХБ, термотрубку или СИЗ:

ПХВ лента хороша тем, что она эластична, но менее устойчивая к температуре нагрева. Может расплавиться в местах соединения, если будет плохое соединение жил и произойдет нагрев;
ХБ лента хороша и надежна при не большом нагреве, но не стойкая к влаге;
ТУТ (термоусадочная трубка) – это более современный и надежный изолирующий материал.
СИЗ – это специальные колпачки предназначены для оголенных скруток.

Если вы взяли ленту ПВХ или ХБ, то накладывать ленту на скрутку нужно начиная с оболочки проводов до кончика, затем согнуть кончик ленты и обратно до оболочки. Должно получиться, что вы наложили не менее 2-х слоев ленты ПВХ или ЧБ.

Термоусадочную трубку использовать для изоляции оголенных соединений (скруток), тоже очень просто. На один из проводников (или несколько) нужно натянуть трубку соответствующего диаметра. Не нужно брать слишком большого диаметра по отношению к жиле (жилам), но и слишком маленького, чтобы трубка свободно перемещалась по жиле (жилам) вместе с его оболочкой.

При покупке ТУТ нужно узнать его диаметр в свободном состоянии, а также узнать диаметр, на который он может сжаться после нагрева. Диаметр трубки после нагрева должен быть меньше диаметра самого провода вместе с его оболочкой.

После того, как вы сделали скрутку, сварили или спаяли жилы, на место скрутки нужно натянуть трубку так, чтобы его края перекрывали оголенную скрутку дальше по изоляции жилы.

Далее нужно взять монтажный фен, горелку или зажигалку и осторожно нагреть плавными движениями всю площади трубки, начиная с середины к краям. После того, как трубка остыла, проводкой можно пользоваться

После того, как трубка остыла, проводкой можно пользоваться.

Посмотрите видео о том, как изолировать жилы лентой и термоусадочной трубкой:

Что касается СИЗ, то здесь еще проще. Взять колпачки соответствующего размера скрутки по толщине и накрутить их на концы. Одно единственное, скрутка должна быть чуть короче самого колпачка.

Разновидности изоляционных материалов и сфера их применения

В зависимости от планируемых условий эксплуатации и типа соединения проводников могут использоваться различные виды изоляции. Рассмотрим наиболее популярные варианты.

Изоляционная лента

Изолента является самым доступным и популярным способом защиты токопроводящих жил. Сфера ее применения напрямую зависит от материала изготовления.

Поливинилхлорид

Лента выпускается с шириной от 10 до 20 мм. Адгезия с защищаемой поверхностью обеспечивается специальным клеящим составом, который нанесен на внутреннюю поверхность ленты. Производители выпускают изделия в различных цветовых гаммах. К положительным основным свойствам ПВХ изоленты относятся:

прочность;
адгезия со многими типами поверхностей;
способность выдерживания значительных температур — до 120 градусов Цельсия;
выдерживание повышенного значения напряжения;
эластичность;
высокий уровень пожарной безопасности;
противодействие внешним факторам: влага, щелочь, кислота.

Изоляция провода ПВХ лентой Из недостатков выделяется потеря полезных свойств при использовании в отрицательных температурах.

Изоляционная лента ПВХ получила широкое применение в электротехнической отрасли, а также в быту. Изолента для проводки с уровнем напряжения до 1000 Вольт может прослужить длительный период времени.

Помимо указанных случаев, материал активно используется для ремонта трубопроводов, бытовой техники и упаковки товаров.

Виды изоляционной ленты из поливинилхлорида

Хлопчатобумажная

Основу изделия составляет хлопчатобумажный материал с добавлением резины, на внутреннюю часть которого также наносится клеящий раствор. Некоторые производители в качестве базового материала применяют стекловолокно. Выпуск лент осуществляется с шириной от 15 до 50 мм. Из положительных характеристик выделяются:

высокая прочность;
повышенная износостойкость;
термическая устойчивость;
низкая стоимость.

К отрицательным моментам хлопчатобумажного изоляционного материала относят:

вероятность воспламенения из-за перегрева;
впитывание жидкости.

Тканевая изолента TESA

Требования к электромонтажным работам

Первым делом нужно рассказать Вам о том, какие нормативные документы могут повлиять на то, как Вы будете выполнять монтаж электропроводки в земляной траншее. Итак, рекомендуем учитывать следующие ограничения согласно правилам ПУЭ, СНиП и ГОСТ при электромонтажных работах:

Глубина заложения кабеля в земле должна быть не менее 70 см. Если длина подземной линии будет менее 5 метров и при этом электропроводка будет дополнительной защищена трубой, допускается прокладывать проводник на глубине 50 см, как показано на картинке.
Под фундаментом дома проводить линию запрещается. Минимальное расстояние от фундамента должно быть 60 см. Если нужно проложить кабель от дома к бане (либо другой постройке) через фундамент, обязательно защитите транзитную силовую линию стальной трубой.
Расстояние между двумя кабелями в одной траншее должно быть не меньше, чем 10 см, на основании чего и выбирается ширина технологической канавы.
От деревьев нужно отступать не менее 2 метров для прокладки электропроводки в траншее, а от кустарников – не менее 75 см. Если Вы дополнительно организуете защиту кабельной линии трубой, этим правилом можно пренебречь.
Расстояние от водопровода и канализации должно быть свыше 1 метра, а от газовой трубы – не менее 2 метров.
Если не обойтись без пересечения кабельных линий в траншее, отделяющий слой земли должен быть от полуметра.
Сам проводник должен быть бронированным, специально предназначенным для прокладки под землей. Бронирующий слой необходим для защиты электропроводки от грызунов и механических повреждений.
Если Вы решили проложить кабель с помощью специальной лебедки, которая раскручивает барабан, механизм нужно дополнительно оснастить ограничителем (СНиП п.3.58). Ограничивающее устройство позволяет выполнить прокладку проводника с запасом (змейкой), чтобы не было натяжки линии.
Если нужно самостоятельно выполнить соединение электрического кабеля под землей, используйте специальные муфты, как показано на фото.
Для дополнительной защиты силовой линии под землей (к примеру, при сильных просадках грунта) можно использовать асбоцементную трубу либо специальное кабельное сооружение из кирпича (укладывается поперек траншеи, как на фото ниже)

Использовать пустотелый кирпич категорически запрещается.
Обязательно поверх уложенного в земле проводника нужно самому проложить сигнальную ленту с надписью: «Осторожно, кабель!».

Учитывая данные требования и правила, Вы можете быть уверенным, что прокладка кабеля в траншее не подвергнет угрозе Вас и линию домашней электропроводки! Это конечно же не все ограничения, которые существуют в правилах ПУЭ и СНиП, но для домашних условий предоставленных требований будет достаточно даже при подключении участка от столба к дому.

Основные требования к подземной прокладке кабеля

Некоторые источники рекомендуют сначала составить проект трассы и согласовать его с энергетиками. Однако, это долгий и довольно нудный процесс, без которого можно обойтись. Длина траншеи, как правило, невелика, поэтому согласование станет излишней тратой времени.

Перед тем, как проложить кабель в земле на даче, надо составить план участка и отметить на нем все элементы благоустройства и трассу для кабеля. Обойтись без рабочего чертежа не удастся, поскольку надо соблюдать условия:

Глубина траншеи должна быть не менее 80 см. Если кабель спрятать в гофрированную трубу, можно уменьшить глубину до 50 см, хотя разница невелика.
На дне делается слой песчаной засыпки толщиной 10 см. Он тщательно выравнивается и трамбуется.
Трасса не должна проходить поблизости от растений или иных объектов. Расстояние между ними не должно быть меньше 1 м (рекомендуемое расстояние от деревьев – 2 м, а от кустарников – 0,75 м).
Расстояние от траншеи до канализации – 1 м, а до газопровода – 2 м (минимум).
Рекомендуется прокладывать прямую траншею. Если это никак не получается, следует исключить резкие повороты.

Резкие повороты траншеи делать не рекомендуетсяИсточник russtroy40.ru

Расстояние между другими кабелями или коммуникационными линиями в грунте должно быть не менее 0,15 м.
Если в траншее находится несколько проводов разного типа и назначения, между ними надо обеспечить зазор 10 см.

Кроме этого, необходимо знать, как правильно проложить кабель в земле на даче

Важно исключить натяжение провода. Его укладывают волнами, с небольшими изгибами

Это позволит компенсировать тепловые расширения, подвижки грунта, другие воздействия. Если длины кабеля не хватает, укладка в натяг все равно не поможет, но возникнет опасность разрыва провода. Для выполнения ремонта придётся раскапывать траншею и повторно подключать кабель.

Перед тем, как проложить кабель в земле, надо натянуть на него все дополнительные элементы – гофрированный шланг (рекомендуется), футляры для защиты от выступающих предметов. Вообще-то, их надо удалить из траншеи, но иногда это бывает невозможно сделать. Если о футляре забыли, или во время укладки обнаружились ранее не известные выступы, можно использовать кусок асбоцементной трубы, разрезанной пополам в продольном направлении. Обе части надевают на кабель в нужном месте и соединяют хомутом или скотчем.

Укладка делается свободно, волнамиИсточник amadey.e4u.ru

Достоинства и недостатки подземной прокладки

Преимуществами укладки кабеля в траншее принято считать:

Надёжная защита кабеля от внешних воздействий.
Отсутствие на участке дополнительных элементов – столбов, опор и прочих конструкций.
Не требуется уход или обслуживание.
Вес и размер кабеля не имеет значения, нет нужды учитывать несущую способность опор и ветровую нагрузку.
На виду нет никаких проводов, при отсутствии ошибок срок службы кабеля составит многие годы.
Верхний слой почвы пригоден для посадки огородных растений.
Все расходы разовые, в отличие от воздушного способа, где постоянно требуется ремонт опор или замена повреждённого кабеля.

К недостатками подземной прокладки относятся:

Необходимость производить земляные работы, иногда вручную.
Надо учитывать массу нормативных значений. В частности, необходимо знать, на какую глубину закапывать электрический кабель в частном доме.
Визуальный контроль за состоянием кабеля отсутствует.
Есть возможность деформирующих воздействий земляных пластов, или проникновения воды.
При необходимости ремонтных работ, приходится почти полностью повторять процедуру укладки.

Несмотря на некоторые недостатки, подземная прокладка считается наиболее удобным и безопасным вариантом.

Под землёй кабель должен быть надёжно защищёнИсточник квант-спб.рф

Преимущества прокладки электрического кабеля под землей

Создание подземных кабельных линий – уникальное техническое решение, позволяющее строить надежные и безопасные электрические сети, обладающие довольно большой протяженностью. Учитывая, что прокладка электрического кабеля под поверхностью земли не требует строительства громоздких наземных коммуникаций, этот способ подвода электричества к объектам различного функционального предназначения приобретает в наши дни все большую популярность.

Области применения подземных электрических сетей

Чаще всего подземные кабельные линии создаются в черте современных населенных пунктов, и выполняют они следующие функции:

подвод электричества к жилым торговым и общественным объектам;
подключение к электросетям наружных осветительных систем и развлекательных аттракционов;
подведение электроэнергии к рекламным щитам, к ландшафтному освещению и другой декоративной иллюминации.

Также прокладка кабеля в траншее является очень популярным способом электрификации современных промышленных объектов. С помощью подземных кабельных линий можно организовывать надежные распределительные сети, а также подводить электроэнергию к мощному производственному оборудованию. И если воздушные линии электропередачи очень уязвимы перед капризами природы и другими воздействиями механического характера, то у подземных кабальных сетей этот недостаток отсутствует напрочь.

Преимущества подземных кабельных сетей

О ключевом преимуществе, которым обладают подземные электрические сети, мы уже упомянули. Заключается оно в надежной защите электрического кабеля от внешних механических воздействий. Преимущество – ключевое, но далеко не единственное. Рассмотрим – чем же еще привлекателен монтаж кабельных линий под землей. Представляем вашему вниманию краткий перечень дополнительных преимуществ, которые наблюдаются при строительстве подземных электрических сетей:

простота проектирования (рассчитать длину подземного кабеля также просто, как и определить наиболее подходящую его разновидность);
сравнительно невысокие затраты на приобретение наземного оборудования (для того чтобы подключить подземную электрическую сеть к электропитанию, достаточно установить всего одно внешнее устройство – наземный рубильник);
эстетичность, которая заключается в том, что подключение электричества посредством подземного электрического кабеля совершенно не портит прелестей окружающего ландшафта (по территории газонов, улиц и других электрических площадок подземный кабель прокладывается скрыто и незаметно).

Основные способы прокладки подземных электрических коммуникаций

В настоящее время прокладка подземных электрических сетей выполняется двумя способами. Первый предполагает монтаж кабеля в траншее, второй – прокладку электрического проводника бестраншейным методом. Рассмотрим эти способы более подробно.

Укладка кабеля в земляную траншею – это классический и наиболее распространенный способ организации подземных электрических сетей. В процессе его реализации создается земляная траншея, на дне которой организовывается специальная технологическая подушка (песчаная). Затем кабель укладывается в траншею, после чего засыпается грунтом.

Что касается бестраншейного метода: к нему прибегают в местах пересечения электрической линии с автомобильными дорогами, другими инженерными коммуникациями и прочими препятствиями. Этот способ организации электрических сетей предполагает создание горизонтальных проколов грунта, избавляющих от необходимости проводить наружные земляные работы.

Каким именно способом будет организованно электроснабжение в том или ином случае – это зависит от требований электропроекта, который должен быть разработан и утвержден заблаговременно.

Инструмент для изоляции проводов

На сегодняшний день можно выделить следующие материалы для изоляции проводов и кабелей:

ПВХ изолента. Она обладает хорошей устойчивостью, если помещение влажное она не раскисает и со временем не отклеивается. Но, лучше ее применять только в сухих помещениях, это будет гарантировать вам долгий срок службы изоляции.
ХБ изолента. Считается отличным материалом, даже лучше чем первый вариант. Она более устойчива к влаге и другим нагрузкам. Используют ее даже для подключения проводов в машине, что уже говорит за ее качество.
Термоусадочная трубка (ТУТ). Оптимальный вариант, его мы рекомендуем использовать повсеместно, ведь она отлично удерживает изоляцию под водой, в земле и даже в машине. Устанавливать просто, также у нее большой срок службы. Это лучший материал на данный момент.
Колпачки СИЗ. Используются они крайне редко, только в тех случаях, когда нужно заизолировать скрутку. По свойствам напоминают термоусадочную трубку.

Подключение сети к дому

Для правильного подсоединения кабеля к дому нужно соблюдать определённый порядок действий:

требуется прорыть траншею, глубиной от 0,7 м до 1 м;
далее делается подушка примерно 20 см в толщину для отвода влаги;
потом волнообразно идёт прокладка кабеля в земле (по ПУЭ), отпуск со столба выполняется в трубе высотой 2 м;
после этого нужно провести провод к электрощиту через стену или фундамент.

Если использовать первый вариант, то необходимо проделать отверстие и заложить в него трубу, через которую и протягивать электросеть. Если пропускать провод через фундамент, то последовательность не меняется, за исключением того, что трубу фиксируют раствором цемента и с двух сторон изолируют негорючим материалом. Это поможет избежать попадания земли и влаги через отверстие.

Видео описание

В этом видео показано, как провести провод в дом:

Всё подключается к устройству принудительного отключения в электрораспределительном щите и проводам ЛЭП с помощью специальных зажимов. Провод можно зафиксировать на столбе фиксаторами с шагом не более 1 м.

Заземление брони проводаИсточник i.ytimg.com

Преимущества подземной проводки

Прокладка кабеля под землёй имеет есть ряд преимуществ перед наземной:

Уменьшение шанса на повреждение сети. При соблюдении всех норм укладки кабель будет сложно передавить или переехать, а также на его состояние не будут влиять погодные условия и деревья.
Проще определить длину провода. Если выбирается кабель для подземной прокладки, то во время выбора требуется учёт сечения и длины всей линии. Для воздушного кабеля необходимо было бы вычислять вес и силу натяжения, чтобы не было перегрузки.
Меньшие затраты. Для подключения необходим только устройство принудительного отключения сети, а также небольшие траты на проект.
Меньше риск возникновения пожара.
Также уменьшается воздействие электромагнитных волн и грозы.
Эстетичность. Так как провода находятся под землёй, участок можно использовать по своим предпочтениям. Главное – помнить, где располагается провод, чтобы при посадке деревьев не возникло неприятностей.

Участок перед закапыванием траншеиИсточник s00.yaplakal.com

Укладка зимой

В процессе зимнего монтажа могут возникнуть некоторые трудности. Из-за низкой температуры могут появиться трещины в местах изгиба кабеля или трубы. Это может привести к пробою в землю или короткому замыканию. В таком случае поможет прокладка силового кабеля, монтаж которого можно проводить при -25 °С.

Если температура слишком низкая, то кабель требуется прогревать. Это увеличит эластичность провода, а также снизит риск повреждений. Для эластичности и гибкости используют три метода подогрева:

в прогретом помещении (провод прогревается от 18 до 72 часов);
установкой палатки и использование тепловых пушек;
трансформатор (прогревается прямо во время прокладки до +20 °С).

Видео описание

Как выполняется прогрев провода в зимних условиях, показано в видео:

При любом из этих методов необходимо герметизировать концы кабеля с помощью специальных муфт, чтобы не проник конденсат.

Кабель нужно прогревать только после полной подготовки всей линии, так как зимой укладка электросети строго регламентирована по срокам. Установка тёплого провода должна выполняться в определённое время:

60 минут – от 0 до -10 °С;
40 минут от -10 до -20 °С;
30 минут – от -20 и ниже.

Кабель для прокладки в земле, который прогрели, нельзя сильно изгибать. После монтажа его необходимо засыпать небольшим слоем распушённой земли и дождаться остывания, а после этого уже зарывать углубление.

Если позволяет бюджет, то можно приобрести холодостойкий кабель (ХЛ). Он предназначен для низких температур и не повреждается при сильных морозах. У такого кабеля есть свои преимущества: хороший разброс температурного режима для укладки (от +50 °С до -60 °С), а также применение без прогрева при морозе в -25 °С.

Холодостойкий проводИсточник hostingkartinok.com

Коротко о главном

Кабели для прокладки под землёй бывают для сухой, влажной и холодной почвы. У каждого есть своя марка.

При укладке желательно исключить растягивающие нагрузки. Можно не защищать кирпичами, если в том месте не будет растопок.

Глубина траншеи должна быть от 50 до 100 см, в зависимости от размещения.

Существуют определённые нормы расстояния от статичных объектов. Для укладки необходимо сделать схему участка, чтобы в будущем знать, где расположен провод.

Подушка должна быть не меньше 10 см, при вводе в дом 20 см. В грунте не должно быть острых предметов.

Зимой провод необходимо сначала прогреть, чтобы не появились трещины и разрывы.
