Что делать если в квартире нет заземления

Заземление в частном доме

Чтобы полностью представить себе как подключить розетку с заземлением, надо рассмотреть весь процесс от начала и до конца, на примере частного дома, если заземляющего провода там изначально не было:

1. Установка заземляющего контура. Он представляет собой металлические штыри, вбитые в землю, в верхних точках соединенных между собой приваренными к ним металлическими полосами. Длина штырей – 1,5-2 метра, а металлических полос в зависимости от разновидности контура: треугольником, лентой, квадратом или круглым. Для монтажа контура надо выкопать траншею глубиной 0,5 метра.
2. Подводка «земли» к распределительному щитку. Выполняется такой же металлической полосой, как и для соединения штырей.
3. Замена двухжильной проводки на трехжильную. Если его раньше не было, то обязательно надо устанавливать УЗО, гарантирующее отключение электричества при появлении напряжения на заземляющем проводнике.
4. Монтаж розеток.

Какой способ заземления выбрать

Правильно подключить заземление к розеткам в квартире или доме можно только при условии наличия заземляющей шины в распределительном щитке. Если там его нет, то самостоятельно сделать ничего нельзя – надо добиваться подключения в соответствующих инстанциях. Все работы обязаны проводить службы, обслуживающие дом, а их результат заносится в схему разводки электросети.

В частном секторе можно сделать отдельный заземляющий контур, но лучше этот вопрос решать еще при строительстве дома, так как кроме монтажа самой заземляющей шины, придется дополнительно переделывать уже готовую проводку.

Когда нельзя, но очень хочется

Есть достаточно много способов, как установить розетку с заземлением в обход положений ПУЭ. Все они в большей или меньшей степени являются нарушением – использовать их или нет – это решение принимается на свой страх и риск, но в любом случае надо знать о возможных последствиях. Дело в том, что многие из этих способов используются долго и счастливо, но рано или поздно случается то, из-за чего они были запрещены. Как результат – пренебрежение правилами электробезопасности ставит под угрозу жизнь или здоровье не только владельца такой проводки, но и других людей, живущих с ним в одном доме.

Зануление

Это один из наиболее распространенных способов как заземлить розетку, если отсутствует отдельный PEN проводник. Чтобы сделать зануление, надо рабочий ноль соединить с заземляющим контактом – это делается установкой перемычки в самой розетке. Схема подключения такого способа «защиты» основана на том, что даже в старой проводке рабочий нулевой проводник заземлен еще в распределительном трансформаторе. После закорачивания ноля и заземления, в случае появления фазы на корпусе прибора, произойдет короткое замыкание и вводной автомат отключит электричество.

Минусы зануления:

1. При «пробитии» фазы на корпус, устройство хоть и недолго, но все таки находится под напряжением и если в этот момент человек будет к нему прикасаться, то получит удар электрическим током.
2. Если по пути к розетке в проводке отгорит нулевой провод (достаточно частая неисправность электропроводки), то в большинстве случаев на корпусе приборов окажется фаза. Для этого достаточно единственной не выключенной лампочки или блока питания любого устройства. Автоматический выключатель в таком случае не срабатывает.

Подробнее об опасности зануления в этом видео:

Подключение к молниеотводу

Если на крыше дома установленный молниеотвод, а металлическая полоса, что соединяет его с заземлением, проходит недалеко от окна квартиры, то в таком случае можно подсоединиться к заземляющему контуру и провести заземление ко всем розеткам.

Отличный способ решения проблемы, в результате которого квартира будет подсоединена к качественному заземлению. Минус у этого способа только один – заземление хорошо работает до того времени, как молниеотвод будет использован по прямому назначению, а точнее – пока в него не ударит молния. Какое при этом возникнет напряжение на корпусах подключенных к заземлению приборов, лучше не знать и не испытывать на собственном опыте.

Заземление через трубы отопления или водопровод

Еще один распространенный способ как самостоятельно сделать заземление на розетку – зачистить кусок водопроводной труби и подсоединить к нему заземляющий провод. С одной стороны, казалось бы логичное решение – трубы в любом случае имеют контакт с землей. С другой стороны – неизвестно, насколько этот контакт отвечает требованиям к заземлению и если на них появится напряжение, то есть вероятность, что ток не уйдет в землю, а ударит человека, который держится за трубу (умывается или набирает воду из-под крана).

Дополнительный минус такого решения – пластиковый водопровод, который часто прокладывают вместо проржавевших железных труб. Если на пятом этаже трубы металлические, а на третьем уже пластиковые, то вместо заземления трубы просто окажутся под напряжением.

Марка и требования к проводникам

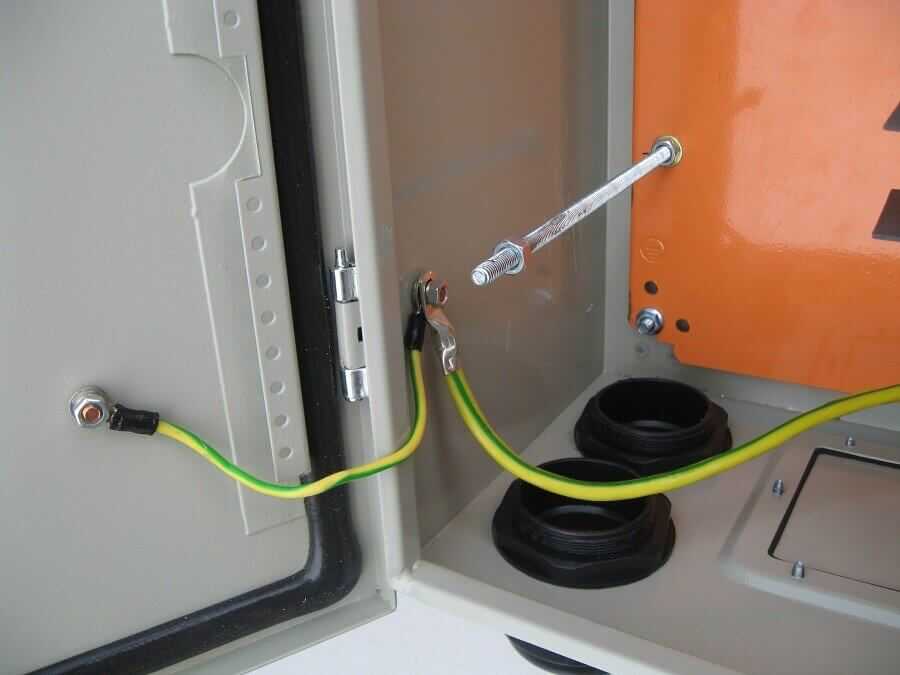

Жила заземляющего провода или кабеля может быть и одножильной и многожильной – это зависит только от того, где он будет применяться. Например, для заземления дверцы в электрощите нужно обеспечить её подвижность. Жесткая жила от постоянных открываний дверцы и её изгибаний при этом переломится. Поэтому у жилы должен быть соответствующий класс гибкости, не препятствующий открытию, например 3 и выше.

В то же время для подключения, например, корпуса электродвигателя насосной станции к ГЗШ не нужно обеспечивать подвижность, поскольку этот тип электрообрудования относится к стационарно монтируемому. Поэтому можно использовать жесткие жилы.

Жила заземления может быть:

• изолированной;
• неизолированной;
• находится в составе кабеля;
• быть отдельным одножильным проводом;
• алюминиевой;
• медной.

Отсюда следует вопрос: так какой провод использовать для подключения земли?

В магазинах продаётся кабельная продукция с разным количеством жил: 2, 3, 4, 5. Это нужно для сборки определенных схем включения устройств и подключения электрооборудования к сетям с разным количеством фаз.

Для подключения заземления в розетках и другом электрооборудовании однофазной сети удобно использовать трёхжильные кабели, например ВВГ 3х2,5. А для подключения трёхфазного оборудования к сети и заземления предназначены четырёхжильные кабели, например АВВГ 4х32. При этом в толстых кабелях заземляющий проводник обычно имеет сечение меньшее, чем у фазных жил. Приведем примеры.

Кабели:

• ВВГ – подходит для внутреннего применения. Для прокладки на улице его нужно помещать в гофре или трубах. Производится с различным количеством жил, есть более подробный обзор этого кабеля на сайте. Для использования в жарких помещениях лучше использовать ВВГнг-ls. Этот кабель жесткий и лучше подходит для стационарного монтажа.
• NYM – зарубежная марка по характеристикам похожа на ВВГ. Жесткий.
• ВБбШв – подходит для наружного применения и закапывания в траншею, часто используется для подключения частного дома к сети. Жесткий.

Провода:

• ПВС – неплохо подходит для подключения электроинструмента и удлинителей, потому что состоит из многопроволочных гибких жил. Производится в двух и в трёхжильном варианте.
• ШВВП – аналогично предыдущему, только он не круглый, а плоский.
• ESUY – одножильный мягкий медный провод.

Для подключения провода заземления к сантехнике и прочему в ванне можно использовать одножильные провода с маркировкой ПВ. Цифра после этих букв говорит о классе гибкости, где ПВ-1 жесткая жила, а ПВ-4 или ПВ-6 многопроволочная гибкая жила.

Нужно ли заземление в частном доме

При использовании в доме любых электроприборов всегда есть риск повреждения изоляции проводов или замыкание их на корпус. В таком случае любое касание человека опасной зоны приводит к поражению электрическим током, которое может закончиться трагически. Ток всегда стремится в землю, а человеческое тело становится проводником, соединяющим поврежденный прибор с землей.

Что дает заземление? По сути, это система, предоставляющая кратчайший путь электрическому току. По закону физики он выбирает проводник с наименьшим электрическим сопротивлением, и контур обладает таким свойством. Практически весь ток направляется в заземлитель, а потому через тело человека пройдет лишь незначительная его часть, которая не сможет причинить вред. Таким образом, контур заземления обеспечивает электробезопасность. Нормативные документы (ГОСТы, СНиП, ПУЭ) указывают, что любое частное, жилое строение должно быть им оборудовано при сетях переменного тока на напряжение выше 40 В и переменного тока – выше 100 В.

Кроме обеспечения безопасности, заземляющая система повышает надежность и долговечность бытовой техники. Она обеспечивает стабильную работу установок, защиту от перенапряжений и различных помех в сети, снижает воздействие внешних источников электромагнитных излучений.

Заземление не следует путать с громоотводами (молниеотводами). Хотя принцип их действия аналогичен, выполняют они разную задачу. Работа громоотвода заключается в отведении в землю разряда молнии при ее попадании в дом. В этом случае возникает мощный электрический заряд, который не должен попадать во внутреннюю сеть, т.к. способен просто расплавить провод или кабель. Именно поэтому линия громоотвода пролегает от приемников на крыше по внешнему контуру и не должна совмещаться с заземляющей, внутренней линией. У громоотвода и заземления может быть общий подземный контур (если имеет запас по сечению), но разводка обязательно разделяется.

Варианты для частного дома

«Дедовский» метод заземления на данный момент используют крайне редко, к тому же он является небезопасным.

Сам метод заключается в том, чтобы провод заземления прикреплялся к трубопроводу или радиатору отопления, тем самым ток выходит на них и подвергает их напряжению, отчего касаться машинки будет безопасно, но трогать то, что используется как заземление настоятельно не рекомендуется, во избежание получения разряда тока.

 Через электрощит

Такой способ, в отличие от первого является куда более безобидным, как гласит статистика — самым безопасным способом. Прежде всего, необходимо начать с установки нулевой и заземляющей шины в электрощите, ибо они будут проводниками разводки каждого провода бытовых приборов.

Далее, от стиральной машины к розетке укладывается трехжильный кабель, сечение которого состоит из меди. Провода в щитке подключаются в следующей последовательности:

Электрический щиток

При заземлении используется следующий перечень инструментов:

• нож (можно любой, от кухонного до охотничьего);
• плоскогубцы;
• розетка с предварительно подключенным заземлением;

• отвертка с датчиком тока на ручке;
• трёхжильный провод.

Способ при помощи выравнивания потенциала

Пусть предыдущий вариант и является крайне безопасным, в некоторых щитках может не оказаться заземляющего провода, что равносильно исключению прошлого пункта.

В данном способе используется система выравнивания потенциалов, это понятно из названия. В таком варианте все предметы, что способны проводить ток, соединяют специальным проводом из металла.

Между ними происходит выравнивание потенциала, а значит ток не будет протекать. И при прикосновении к стиральной машинке и, скажем, смесителю, ничего не произойдёт, то есть вас не ударит током.

Вы стираете обувь в машине?

О-да!Нет

Установка автоматического выключателя

Неплохим вариантом будет также установка автоматического выключателя. Тем, кто хотя бы немного знаком с устройством так называемых пробок, что использовались в СССР (в некоторых городах можно встретить такие дома и в наши дни), будет понятно сразу, как и что устроено.

Раньше пробка ломалась, сохраняя жизнь электросети и приборам, после чего вставлялась новая и работа электрощита возобновлялась. Сейчас же, при скачке напряжения автоматический выключатель действует точно так же, разве что не ломается, а отключает систему.

Как это происходит?

Устройство постоянно проводит мониторинг электрической системы и при нарушении её работы (например, сильный скачок напряжения) он быстро отключает прибор со сбоем, защищая все устройства, подключенные к сети от сгорания, в том числе и стиральную машинку. Также он сильно сокращает длительность прохождения тока по КЗ, а значит уменьшает шанс поражения.
