Электрозащитные средства. краткая классификация и описание

Что еще важно знать

Приобретая готовый комплект, вы должны знать о сроках испытания защитных средств. Согласно действующим нормативам, мы составили таблицу, в которой указали наименование средства защиты и периодичность поверки.

Не менее важно знать о следующих нюансах:

1. Работники, ответственные за электрохозяйство, а также технические руководители предприятия могут увеличивать комплект защитных средств для электроустановок, ориентируясь на условия работы. Однако делать комплект меньшим запрещено.
2. Если оборудование распределительного устройства размещается на разных этажах, количество средств защиты должно относить ко всему РУ. Это же правило касается, если оборудование находится в разных помещениях, отделенных другими помещениями либо дверьми.
3. Комплектные трансформаторные подстанции, комплектные распределительные устройства наружного типа, а также мачтовые подстанции должны быть укомплектованы СИЗ исходя из местных условий.
4. Если распределительные устройства в количестве не более четырех расположены в одном здании и при этом они одного напряжения и обслуживаются одним и тем же персоналом, достаточно укомплектовать их одним набором средств защиты. Однако это правило не относится к переносным заземлениям и защитным ограждениям, они должны укомплектовываться для каждого РУ отдельно.

На этом мы и заканчиваем обзор КСЗ-1 и КСЗ-2. Надеемся, теперь вы знаете, какими средствами защиты выполняется комплектование электроустановок напряжением до 1000 В и выше этого значения. Еще раз повторимся — удобнее приобретать готовые комплекты, тем более если они уже прошли испытания и поверку!

Опубликовано:
26.11.2018
Обновлено: 26.11.2018

Электрозащитные средства в электроустановках до 1000 в

Перед началом работы с указателем необходимо проверитьего исправность путем кратковременного прикосновения к токоведущимчастям, заведомо находящимся под напряжением. Изолирующая часть клещей должна изготавливаться изматериалов, указанных в п. Световой и звуковой сигналы могут быть непрерывными или прерывистыми и должны быть надежно распознаваемыми.

При использовании сигнализаторов необходимо помнить, чтокак отсутствие сигнала не является обязательным признаком отсутствиянапряжения, так и наличие сигнала не является обязательным признакомналичия напряжения на вл. Однополюсные указатели, работающие при протекании емкостного тока, предназначены для электроустановок только переменного тока. При использовании электрозащитных средств не допускаетсяприкасаться к их рабочей части, а также к изолирующей части заограничительным кольцом или упором. Их основной функцией является надежная защита от поражения электротоком, поэтому все средства должны строго соответствовать гостам.

Размер диэлектронных перчаток должен позволять надевать под ихтрикотажные перчатки для защиты рук от пониженных температур приработе в прохладную погоду.

По применению и испытанию средств защиты применяемых в электроустановках (2017).

Как правильно следует хранить защитные средства?

Средства защиты, находящиеся в эксплуатации и в запасе, должны храниться и перевозиться в условиях, обеспечивающих их исправность и пригодность к употреблению без предварительного восстановительного ремонта. Поэтому защитные средства должны быть защищены от увлажнения, загрязнения и механических повреждений.

Средства защиты нужно хранить в закрытых помещениях.

Находящиеся в эксплуатации средства защиты из резины хранят в специальных шкафах, на стеллажах, в ящиках отдельно от инструмента. Они должны быть защищены от воздействия масел, бензина, веществ, разрушающих резину, а также от солнечных лучей и находиться вдали от нагревательных приборов.

Средства защиты из резины, для запаса, хранятся в отапливаемом темном, сухом помещении при температуре 0—25° С.

Изолирующие штанги должны храниться в вертикальном положении подвешенным^ или установленными в стояках, не прикасаясь к стене.

Допускается хранение штанг в горизонтальном положении. При этом исключается возможность их прогиба.

Изолирующие клещи хранят на специальных полках так, чтобы они не касались стен.

Указатели напряжения и токоизмерительные клещи должны находиться в футлярах.

Специальные места для развески (при хранении) переносных заземлений снабжаются номерами в соответствии с номерами на переносных заземлениях.

Противогазы хранятся в сухих помещениях в специальных чехлах или футлярах.

Средства защиты, находящиеся в плуатации, размещают в специально отведенных местах как правило, у входа в помещение, а также на щитах управления.

В местах хранения средств защиты необходимо иметь перечни средств защиты, а также крючки или кронштейны для штанг, клещей, переносных заземлений, плакатов и знаков безопасности, шкафчики, стеллажи для перчаток, бот, галош, диэлектрических ковриков, колпаков, изолирующих накладок и подставок, рукавиц, предохранительных поясов и канатов, защитных очков, противогазов, указателей напряжения и т. д.

Электрозащитные средства необходимо хранить в ящиках, сумках или чехлах.

Изолирующие средства и приспособления для работ под напряжением следует содержать в сухом проветриваемом помещении, при перевозке или временном хранении на открытом воздухе их нужно упаковывать в чехлы. Перед применением изолирующие устройства и приспособления протирают сухой ветошыо, во время работы нельзя допускать их увлажнения. Если они отсырели, их просушивают и подвергают внеочередным электрическим испытаниям.

Индивидуальные средства защиты применяются для проведения работ конкретным лицом в конкретной электроустановке

Несмотря на коллективные электрозащитные средства, которыми должны быть укомплектованы электроустановки, проводить работы без снятия напряжения недопустимо. При работе в электроустановках не может быть обеспечена защита при косвенном прикосновении, особенно если оборудование обесточено частично.

Безопасность обеспечивается с помощью персональных средств защиты для использования в электроустановках. Индивидуальные электрозащитные средства подразделяются на основные и дополнительные:

К основным относятся такие средства защиты, которые сами по себе защищают оператора при работе с разрешенным напряжением. То есть, с помощью данных защитных средств, можно непосредственно касаться токоведущих частей, на которых есть потенциал. Если напряжение в пределах нормы — поражение электротоком не произойдет. Причем изоляция может выдерживать напряжение длительное время, а не только при случайном прикосновении.

Дополнительные защитные средства, без применения основных не могут обеспечить 100% безопасность работ. Однако применение этих электрозащитных средств существенно снижает риск поражения электротоком. К тому же дополнительные средства защищают от случайного прикосновения к токоведущим частям под напряжением, и от попадания под так называемое «шаговое напряжение».

Защитные средства, применяемые в электроустановках, по условиям применения делятся на «до 1000 В» и «выше 1000 В». Перечни инструмента и средств защиты немного отличаются.

Основные до 1000 вольт

Изолирующие штанги для наложения переносного заземления, клещи для проведения работ (изолирующие), клещи для измерения тока и указатели низкого напряжения. Также к основным относятся диэлектрические перчатки и различный измерительный инструмент с изолированными рукоятками.

Дополнительные до 1000 вольт

Изготовленные из диэлектрического материала галоши, коврики, подставки для ног. Диэлектрические чехлы, покрытия и накладки на токоведущие части. Штанги для организации системы выравнивания потенциалов. Лестницы из диэлектрического материала.

Бригада эксплуатационного обслуживания подстанций, воздушных и кабельных линий

Распределительные устройства напряжением выше 1000 В

Щиты и пульты управления электростанций и подстанций, помещения (рабочие места) дежурных электромонтеров

Печальная статистика

По статистике, от поражения электротоком ежегодно погибают до 30 000 человек. Чаще всего причинами электротравм является незнание механизма физиологического воздействия электротока на человеческий организм, нарушение действующих правил и инструкций по ОТ и неприменение СИЗ.

Последствия от возможного поражения постоянным электротоком могут быть разными — от достаточно легких до очень печальных, например:

• судорожное сокращение мышц без потери соз­нания;
• судорожное сокращение мышц с потерей соз­нания, но с сохранившимся дыханием и работой сердца;
• потеря сознания и нарушение сердечной дея­тельности или дыхания (либо того и другого вместе);
• клиническая смерть, то есть отсутствие дыха­ния и кровообращения.

На то, каким будет исход электроудара, влияют следующие составляющие:

• продолжительность прохождения электротока сквозь тело человека;
• частота и вид тока;
• физиологические особенности человека;
• сопротивляемость воздействию напряжения;
• величина напряжения.

Каждый работодатель должен приложить все усилия, чтобы устранить причины электротравматизма на предприятии. Прежде всего этому способствует обучение персонала, обслуживающего электроустановки и использование необходимых СИЗ. Кстати, средства индивидуальной защиты при работе в электроустановках наниматель должен предоставлять работникам совершенно бесплатно.

Для чего предназначены средства индивидуальной защиты. Требования к средствам защиты

СИЗ предназначены для защиты сотрудников от воздействия ВОПФ, влияющих на работников в процессе их трудовой деятельности.

Требования к СИЗ для работодателя указаны в 221 статье ТК РФ, Межотраслевых правилах обеспечения работников СИЗ, утв. Приказом Минздравсоцразвития России от 01.06.2009 №290н, а для изготовителя — в техническом регламенте «О безопасности СИЗ» от 09.12.2011 № 878. Каждое средство должно быть изготовлено так, чтобы работник не подвергался рискам при их применении.

Производители СИЗ и работодатели отвечают за безопасность работников, при этом изготовители — в процессе разработки и изготовления, а работодатель — в процессе ношения.

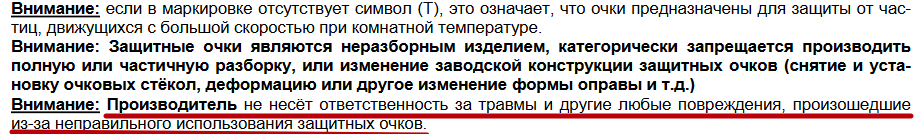

Это означает, что запрещается допускать получение травм, порезов, при надевании СИЗ и при их ношении, но при одном условии — если средства эксплуатируют по правилам, которые установили производители.

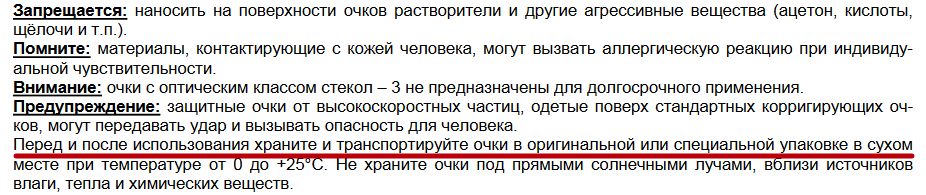

Поэтому в каждой инструкции по эксплуатации указано, например, что защитные очки нужно носить в футляре, не допускать их падения, ведь это может привести к растрескиванию линз и травме.

Указатели напряжения должны быть вовремя испытаны, и не иметь на рукоятке заусенцев и трещин. В противном случае изготовитель не будет гарантировать безопасность электротехнического персонала при проверке напряжения. Любой изготовитель все равно допускает риск ситуаций, когда СИЗ могут нанести урон человеку, но это — допустимый уровень риска, при неправильной эксплуатации со стороны сотрудника.

Недопустимый риск при ношении СИЗ запрещен: нельзя, чтобы материалы, из которых изготовлены средства, были токсичными, сами СИЗ не должны быть легковоспламеняющимися или сильно горючими, не должны иметь травмирующих элементов при контакте с кожными покровами человека, не должны излучать радиацию, и не должны содержать в своем составе вредные химические вещества.

СИЗ не должны вызывать искрообразование, при выполнении работ во взрывопожароопасной среде это может привести к несчастному случаю со смертельным исходом.

Еще одним характерным показателем качества СИЗ является возможность применения этих средств в трудовой деятельности, в любой обстановке — в штатном режиме, или в аварийном. СИЗ должны выдаваться работникам с учетом его антропометрических и гендерных различий.

Поэтому запрещается выдавать женщинам мужские комплекты СИЗ, а мужчинам — женскую одежду. СИЗ должны подходить по росту, объему груди. Все СИЗ без исключения должны изготавливаться с учетом ростовочно-размерных артикулов.

Если работник по характеру своих трудовых обязанностей должен применять несколько видов СИЗ, все они должны быть конструктивно совместимыми между собой, и не мешать в работе.

*Данные с сайта http://profvn.ru

Как осуществляется контроль за состоянием средств защиты и их учет?

Все находящиеся в эксплуатации электрозащитные средства и предохранительные пояса (за исключением диэлектрических ковриков, подставок, плакатов и знаков безопасности, нумерация которых не обязательна) должны быть пронумерованы. Нумерация устанавливается на электростанции, электросети, подстанции отдельно для каждого вида средств защиты

Если средство защиты состоит из нескольких частей, общий для него номер ставится на каждой части.

В цехах электростанции, на подстанции, в лаборатории, на участках строительно-монтажных организаций необходимо вести журнал учета и содержания средств защиты, где указывают наименование, инвентарные номера, местонахождение, даты периодических осмотров и испытаний. Средства защиты, находящиеся в индивидуальном пользовании, также регистрируются в журнале с указанием даты выдачи и подписи лица, получившего их.

При эксплуатации средства защиты следует подвергать приемо-сдаточным, периодическим и тепловым испытаниям.

Результаты электрических и механических испытаний заносятся в журнал лаборатории, производящей испытания. Форма журнала не регламентируется.

На защитные средства, прошедшие испытания (кроме инструмента с изолированными рукоятками), ставится штамп специальной формы.

Штамп должен быть хорошо виден. Его либо выбивают, либо наносят прочной несмываемой краской, либо наклеивают на изолирующей части около упорного кольца изолирующих защитных средств (штанг, указателей, клещей, устройств и приспособлений для ремонта под напряжением) или у края резиновых изделий. Если защитное средство состоит из нескольких частей, штамп ставится только на одной части. На защитных средствах, которые при периодическом испытании или в промежутках между ними признаны непригодными, штамп перечеркивают крест-накрест красной краской.

Назначение и характеристики

В процессе действий работников в электроустановках всегда имеется вероятность того, что даже самые совершенные используемые средства защиты не смогут обеспечить их безопасность. Например, при нахождении людей вблизи токоведущих частей имеется возможность их случайного касания.

Для предотвращения негативного воздействия такого явления на организм необходима специальная изоляция для работника и инструмента. Другой пример – случайная подача питания на отключенные сети, на которых производится ремонт.

Для предотвращения возможного в таком случае удара ремонтников электротоком надо также использовать какие-то методы, предотвращающие несчастный случай.

Количество таких средств достаточно велико. При этом для их разных типов имеется свой набор характеристик, который отличается друг от друга. Например, для таких предметов, как перчатки, галоши или боты, приводится диапазон рабочих температур, материал, из которого они сделаны, размер, а также требования к проверке.

Для более сложных устройств, например, электроизмерительных клещей, представляющих собой трансформатор с цифровой индикацией величины протекающего тока, характеристики прибора включают большое количество параметров. Наряду с условиями, эксплуатации и габаритами прибора приводятся диапазоны измеряемых параметров сети.

Средством защиты (СЗ) считается устройство, с помощью которого можно предотвратить действие опасных факторов производства на человека.
