Схема подключения терморегулятора балу

Подключение тепловых завес Ballu

Проверка показала исправность микатермического нагревателя.

Прибор готов к работе.

Принцип работы его основан на свойствах разных металлов, увеличиваться или уменьшаться в размерах при изменении температуры по-разному. Page 24 BSGI 09 12 a. Теперь нейтраль питания: нейтраль питания — через второй последовательно соединенный контакт выключателя — на нейтраль обогревателя.

При эксплуатации осушителя во избежание утечек воды и сильного шума устанавливайте прибор на ровной поверхности. Настоящая гарантия не дает права на возмещение и покрытие ущерба, произошедшего в результате переделки или регулировки изделия, без предварительного письменного согласия изготовителя, с целью приведения его в соответствие с национальными или местными техническими стандартами и нормами безопасности, действующими в любой другой стране, кроме РФ, в которой это изделие было первоначально продано. Как выяснилось, микатермический нагревательный элемент составной и состоит из двух.

Проверяем схему подключения. Для проверки исправности терморегулятора, достаточно прикоснуться щупами мультиметра к его выводам и повернуть ручку от упора до упора в любую сторону.

Раз в 2 недели при интенсивной эксплуатации чаще , контролируйте чистоту воздушных фильтров во внутреннем блоке см. Выясните причины проблемы и устраните их в специализированном сервисном центре. Памятка по уходу за кондиционером: 1.

Ответственность за неисправность прибора по вине организации, проводившей установку монтаж прибора, ложится на монтажную организацию. Рассмотрим последовательность ремонта на примере современного микатермического обогревателя Bimatek PH фотография в начале статьи , собранного по самой сложной из представленных выше электрических схем. Принцип работы конвектора заключается в следующем.

Для расширения функциональных возможностей прибора потребитель может предусмотреть установку смесительного узла. Does the low high side. Настоящая гарантия действительна только на территории РФ на изделия, купленные на территории РФ. Проверка исправности термопредохранителя Осталось проверить включенные последовательно термопредохранители, которых было три и все они были установлены за пластиной микрометрического нагревателя. Dehumidifying area III: The compressor stops.
Механический термостат ballu BMT 1 подключение

Как выбрать подходящий терморегулятор

Осуществлять управление бытовыми электрическими нагревателями и поддерживать необходимый микроклимат в помещении, позволяют термодатчики. Данные устройства разделять на два основных вида.

Виды терморегуляторов:

  • Механический;
  • Программируемый.

В настоящее время, самыми простейшими моделями, и наиболее часто применяемыми, являются механические устройства. Стоит отметить, что при схожести по принципу действия, и устройству, данные термостаты могут отличаться качеством материалов, используемых для их изготовления.

Механические термостаты, применяются для установки на стену. При этом могут отличаться видом установки (врезные и накладные модели). Из этого следует, что данные термостаты, есть возможность подключить к любому типу электропроводки.

Диапазон рабочих температур для механических терморегуляторов, варьируется в пределах от +5 до + 30С. Элементами управления в данных устройствах, являются механический регулятор, посредством которого выставляется необходимый уровень температуры воздуха и кнопка для включения и выключения термостата.

Самым усовершенствованным видом регуляторов температуры, являются программируемые модели. Расширенный диапазон регулировки температуры, позволяет расширить возможности использования данного устройства.

Программируемые модели, способны следить как за температурой воздуха в помещении, так и за температурой нагревательного устройства, что дополнительно является противопожарной защитой.

Советы по установке

Занимаясь самостоятельной установкой термостата, следует позаботиться о соблюдении элементарных правил безопасности:

  • контур заземления выполняют из проводника определённой толщины и с небольшим сопротивлением;
  • лучшее место размещения терморегулятора — стена;
  • в одном помещении — один прибор;
  • его следует оставлять открытым, без маскировки тканью, шторами, предметами интерьера и пр.

Таким образом, инфракрасный обогреватель, оснащённый терморегулятором, позволяет сэкономить электроэнергию, прогреть помещение заблаговременно и облегчить процесс климат-контроля

Важно правильно подключить термостат к отопительному устройству. Неукоснительное соблюдение требований инструкции гарантирует безопасную и длительную эксплуатацию прибора

Инфракрасные обогреватели представлены в большом разнообразии, но не все модели оснащены терморегуляторов. Такое приспособление позволяет контролировать работу прибора, обеспечивая равномерный и эффективный обогрев помещения. Подключить терморегулятор можно и своими руками, а знание особенностей и правильный выбор этой детали обеспечивают лёгкость работы.

Особенности разных схем установки

ИК обогреватель подключён стандартно, как и все электрические приборы. Это может быть подключение через розетку или отдельную линию, проведённую от отдельного на электрощите. То есть, присутствуют два провода: нейтральный и фазный.

Термостат монтируется в сеть между автоматом и обогревательным прибором.Простая схема для одного или двух обогревателей
:
У терморегулятора в наличии четыре клеммы: две входных (фаза и нейтраль) и две выходных (также «+» и «-»).

Если обогреватель один
:

  • от прокладываются две жилы, которые подключаются к соответствующим клеммам термостата;
  • к выходным клеммам последнего крепятся два провода с учётом полярности – они подключаются к ИК обогревателю. Это последовательное подключение.

Если обогревателя два
:

  1. От термостата нужно вывести четыре провода (две фазы и две нейтрали) и развести проводку к обогревателям. Это так называемое параллельное подключение.
  2. От термостата нужно вывести два провода, подвести их к одному обогревателю, а затем ко второму. Это будет последовательным подключением двух обогревателей.

В отдельных случаях потребуется подключение фазы напрямую (от автомата к обогревателю), а нейтрали через термостат. Недостаток этого способа – не совсем корректная работа терморегулятора.Усложнённая схема подключения для нескольких обогревателей
:

  • термостат подключается к автомату на электрощите;
  • выходные клеммы соединяются с магнитным пускателем;
  • выходящие контакты пускателя соединяются с обогревателем.

Такой тип соединения подходит для промышленных нагревателей или нескольких ИК обогревателей. предполагает работу в автоматическом режиме.

В заключение хотелось бы напомнить, что любые мощные электрические приборы и тем более нагревательные или отопительные, требуют повышенного внимания к мерам безопасности.

Прежде всего, это касается заземления. обогревателя должен быть оснащён проводниками достаточной толщины, обладающими низким сопротивлением. По сути, защита обязана отводить избыток тока любой немыслимой величины. От этого зависит человеческая жизнь!

Подключение термостата не самая простая задача. Даже если вы с лёгкостью разобрались во всех тонкостях процесса, может не хватить навыков обращения с инструментами. Смонтировав всё по схемам самостоятельно, нужно попросить специалиста ещё раз проверить вашу работу.

Установка терморегулятора

Несколько слов о том, как подключить термостат Баллу ВМТ 1. Монтаж прибора должен проходить последовательно:

  1. Отодвиньте крышку терморегулятора и выверните винты и заглушки.
  2. В розетке при помощи индикаторной отвертки определяете фазу.
  3. Коричневый провод (фаза) присоединяете к датчику.
  4. К третьему проводу по схеме подключаете один конец обогревателя.
  5. К оставшемуся концу подсоединяете синий провод.
  6. Между третьим и пятым проводом поставьте перемычку.
  7. После промежуточного испытания, в котором прозванивают устройство, чтобы проверить, работает ли терморегулятор, надевается пластиковая коробка.

На рисунке ниже указано как присоединить термостат Ballu BMT 1 согласно схеме подключения. К месту расположения прибора прокладывают проводку, которую подсоединяют к нулю или фазе.

На термостат Ballu BMT 2 схема подключения аналогична приведенной выше, только номера клемм разные. После монтажа прибор соединяют с инфракрасным обогревателем отдельно проведенной линией.

Если у вас остались вопросы, то позвоните нам! Наши консультанты проконсультируют вас.

Терморегулятор Ballu BMT 1 — специальный прибор, с помощью которого регулируется величина теплоотдачи инфракрасного обогревателя. Его подключение позволяет значительно сократить потребление энергии при работе обогревающего устройства.

Терморегулятор BALLU BMT-1

Кроме того, имея функцию задания поддержки определенной температуры в помещении, терморегулятор обеспечивает комфортную температуру при изменяющихся внешних условиях.

Как подключить терморегулятор к инфракрасному обогревателю

Пользоваться термостатом очень удобно, необходимо лишь определить, как правильно подключить терморегулятор к инфракрасному обогревателю, чтобы получить максимальный эффект от использования этого прибора.

Необходимые материалы

Подготовка к установке терморегулятора не займет много времени, как и сам монтаж. Даже при отсутствии опыта подключения термостатов все работы с легкостью можно выполнить самостоятельно.

Но в случае если у вас нет опыта работы с электрооборудованием и даже установка розетки вызывает сложности, а с принципом работы индикаторной отвертки вы не знакомы, не стоит пытаться выяснить как подключить механический или электронный терморегулятор. В таких случаях безопасней доверить эту работу профессионалу.

Для тех, кто хорошо разбирается в электричестве и точно знает, что перед работой следует обесточить приборы и оборудование, необходимо подготовить такой набор инструмента:

  • Дрель или шуруповерт. Они необходимы лишь для того, чтобы просверлить в стене отверстие для монтажа термостата.
  • Пассатижи для работы с электрокабелем.
  • Индикаторная отвертка или тестер.
  • Карандаш, рулетка. Они помогут определить и обозначить место, где будет располагаться регулятор температуры.

Также для работы понадобиться электрический кабель, которым будут соединяться термостат и устройство инфракрасного нагрева, разборная розетка и метизы для крепления регулятора и фиксации кабеля. Когда материалы и инструмент подготовлены, можно приступать к разметке и монтажу.

Схема подключения

Схема подключения терморегулятора к инфракрасному бытовому обогревателю выбирается в зависимости от используемого устройства, опыта и знаний специалиста по монтажу электрооборудования.

Стандартная

При стандартной схеме термостат устанавливается в уже готовую сеть между непосредственно обогревателем и автоматическим выключателем на щитке. Отправной точкой сети будет служить автомат. От него отходят два провода — фаза и ноль, которые подключаются на соответствующие контакты термостата. От термостата также идут два провода, которые подключаются уже к отопительному прибору.

Эта схема удобна и в случае, если к одному термостату необходимо подключить два или три обогревателя. Расположенные в различных помещениях, они обеспечивают одинаковую температуру во всей квартире. Для их эффективной работы подключение выполняется таким образом:

  • От автомата к термостату ведут два провода: фаза и ноль.
  • От автомата отходят по два провода для каждого отопительного прибора.
  • Между собой инфракрасные обогреватели не соединяются.

Параллельное подключение позволит безопасно управлять сразу несколькими устройствами, не докупая дополнительные регуляторы для каждого из них.

С помощью магнитного пускателя

Эта схема немного сложнее и займет чуть больше времени. Но благодаря использованию дополнительного оборудования в виде магнитного пускателя, можно подключить к одному терморегулятору сразу несколько обогревателей, в том числе и оборудование с более высокой мощностью, промышленные системы.

Подключение устройств выполняется в следующей последовательности:

  • С помощью кабеля (фаза и ноль) к автомату подсоединяется термостат.
  • Через выходные клеммы термостат подключается к магнитному пускателю.
  • Магнитный пускатель подключается к отопительным приборам.

При этом схема для подключения магнитного пускателя рассчитывается индивидуально. Это обеспечит безопасную и эффективную работу устройств.

Контроль через термостат ВМТ

Тепловой комфорт – это субъективное чувство каждого человека. Это условие, при котором люди выполняют обычную домашнюю работу без излишнего перегрева или переохлаждения. Для регулирования температуры необходимы термостаты, они помогают правильно функционировать инфракрасным обогревателям. ВМТ – это современное электронное устройство с обратной связью, которое поддерживает точную заданную температуру.

Система его управления очень проста и в то же время эффективна – следует установить значение, которого нужно достичь в выбранной комнате. Датчики определяют температуру, а затем включают устройство, чтобы достичь желаемого значения. После этого нагревательные приборы автоматически выключаются. Следующее включение происходит, когда температура начнет падать. Такая система управления экономит электроэнергию – обогреватели работают всего около 4-6 часов в день.

Перед тем как ответить на вопрос, термостат ВМТ 1: как подключить, следует знать, что температура в квартире в значительной степени зависит от расположения обогревателя. Рекомендуется устанавливать его в доступное место, вдали от сквозняков (окна, двери).

Виды терморегуляторов

Несмотря на универсальный характер принципа действия терморегулятора, существует несколько классификаций для этих вспомогательных приборов, определяющих алгоритм их подключения, управления и настройки. Так, по механизму действия термостаты можно разделить на два больших вида:

Механические терморегуляторы просты и надёжны

Надёжные и простые в управлении механические терморегуляторы напоминают по внешнему виду коробку из пластика с рычажком, управляющим температурными параметрами. Добавляет удобства в эксплуатации наличие шкалы, деления которой нанесены с шагом в 1 градус. Внутри прибора находится чувствительная мембрана, нагрев или охлаждение которой ложатся в основу климат-контроля. У популярности этих моделей есть свои причины:

  • схема подключения не требует специальных умений и навыков, доступна даже новичку;
  • простая конструкция является залогом долговечности;
  • относительно низкая стоимость в сравнении с электронными аналогами.

Электронные терморегуляторы более современны, но требуют особого подхода

Основные особенности электронных терморегуляторов заключаются в следующем:

  • вывод информации о настройках и происходящих процессах на экран дисплея;
  • необходимость электропитания;
  • кнопочные или сенсорные панели управления;
  • возможность программирования климатических показателей на день либо на всю неделю;
  • дистанционное управление через мобильное приложение;
  • подключение дополнительных климатических приборов (например, пола с подогревом).

Для увеличения срока службы электронного устройства следует избегать попадания на него прямых солнечных лучей, а также заботиться об отсутствии сквозняков в помещении.

Терморегулятор Ballu BMT 1: как подключить

Самым распространенным и известным многим, является терморегулятор с датчиком температуры воздуха Ballu BMT 1. Он отлично зарекомендовал себя в работе.

Последовательность работ:

  • Прокладывание кабелей;
  • Установка и подключение устройства.

В первую очередь, необходимо выбрать место для установки обогревателя. После этого, можно приступать к прокладке проводов. Для обеспечения пожарной безопасности, следует выбрать провод сечением не менее 2,5 мм2.

Проложив кабели, устанавливаем терморегулятор. Далее производим подключение устройства. Для этого, необходимо разобраться со схемой, так как многим совершенно непонятно как правильно устройство подключать.

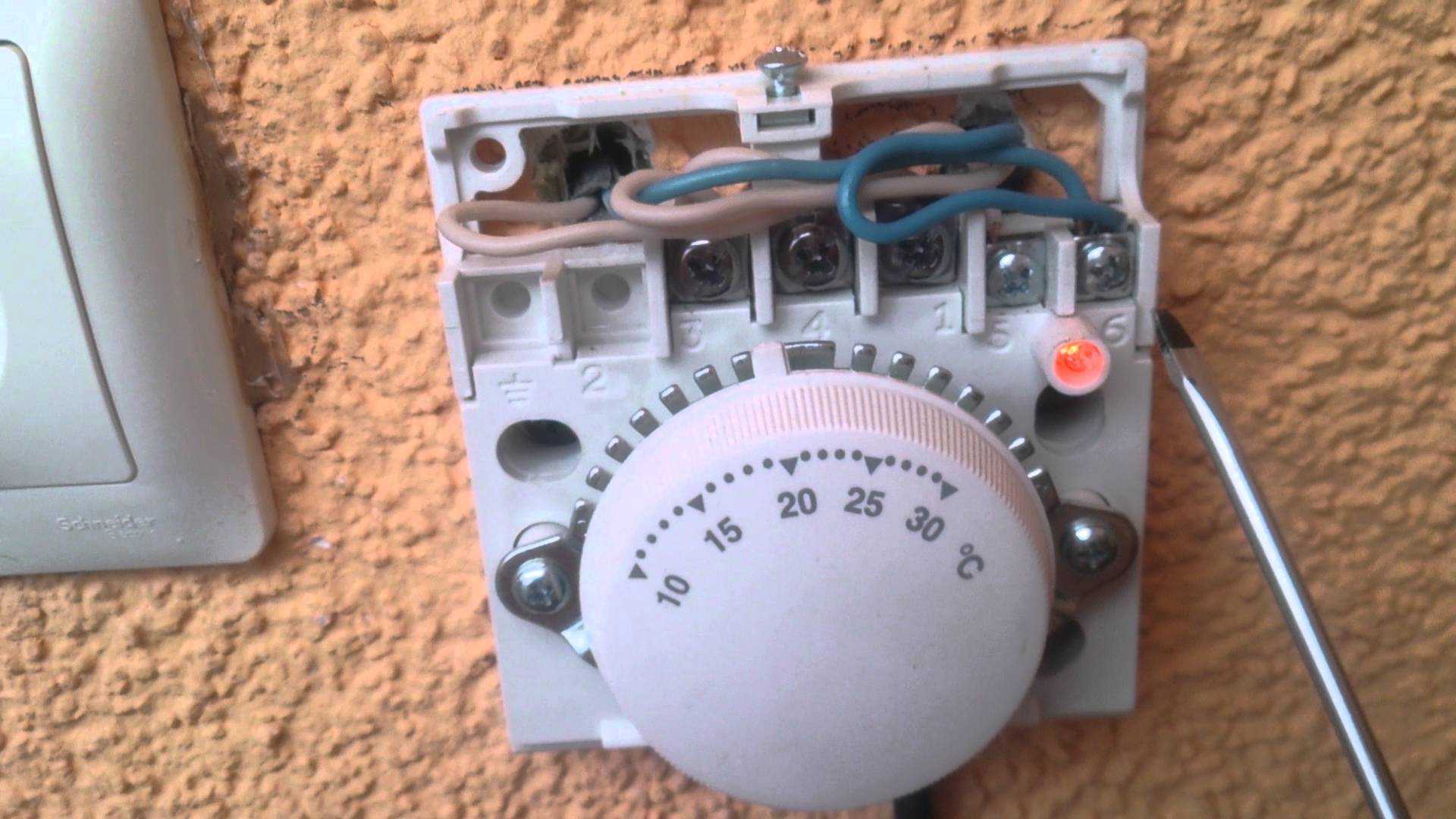

С лева направо, клеммы регулятора маркируются (3, 4, 1, 5, 6). К клемме под номером (1), подключаем питающий фазный провод. Подключения нулевых проводов, осуществляем посредством клеммы под номером (6). Рабочий ноль и ноль устройства, подключаются на одну клемму.

После этого, от клеммы под номером (3), необходимо сделать перемычку, на клемму (5).Данной перемычкой, подключается индикация устройства. К клемме (4), подключается фазный провод, уходящий к нагревательному устройству.

Для того чтобы не запутаться при подключении, необходимо знать и цветовую маркировку проводов. Фазный провод (белый или коричневый), нулевой (синий), заземление (желто – зеленый). Стоит отметить, что данная схема подойдет чтобы подключить терморегулятор F2000.

Прямое подключение ИК-обогревателя

Самый простой, но при этом неудобный в эксплуатации способ установки – это прямое подключение к бытовой электрической сети.

К клеммам подсоединяется шнур питания из комплекта или купленный отдельно, который включается в стандартную розетку 220В.

Эта схема подходит лишь в том случае, если ваша модель отопительного прибора имеет встроенный термостат.

Минусы очевидны:

— Невозможность в автоматическом режиме регулировать температуру

Прибор будет иметь всего два режима работы, или включен, или выключен. Менять их вам придется вручную. Принцип здесь простой — как только становится холодно – вы его включаете, если стало жарко — выключаете.

— Нельзя подключать к одной розетке несколько ИК-обогревателей

Вы зависите от количества электророзеток и их расположения, при выборе места, способа установки и количество отопителей в помещении. У механизмов розеток есть максимально подключаемый ток, чаще всего не более 16А, соответственно, вы сможете подключить к нему не более чем 3 кВт электрической мощности. Также остро встаёт проблема недостатка механизмов розеток, т.к. подключать отопительные приборы через тройники нельзя, всегда есть опасность возникновения возгорания от перегрева.

— Занимается одна из электрических розеток

Если предварительно вы не планировали устанавливать дополнительные устройства электрического обогрева, не устанавливали для этого специальную розетку или вывод, вам придётся занять одну существующих механизмов, которых зачастую лишних не бывает.

— Необходимость ручного включения и выключения

Для регулировки и даже простого управления работой оборудования, необходимо собственноручно включать и выключать его, а это жутко неудобно.

— Внешний вид

Наружный монтаж, когда провода проходят по поверхности стен, пусть даже в кабель-канале, это всегда портит вид интерьера.

Основные преимущества:

— Простота инсталляции

Всё сводится к подсоединению к клеммам прибора шнура питания и установке его в разъем розетки. От сюда вытекает следующее преимущество:

— Стоимость реализации

Нередко все необходимое всегда под рукой и не требуется докупать дополнительное оборудование или электротехнические материалы.

— Возможность использовать существующую сеть квартиры или дома

Чаще всего нет необходимости прокладывать отдельные линии питания до места установки. Достаточно использовать уже существующую квартирную розеточную сеть.

ВЫВОД: Прямое подключение рекомендуется использовать лишь как временное, например, на момент, когда еще не готова электропроводка, не смонтировано или не доставлено остальное электрооборудование, а отапливать помещение уже нужно. При этом, обязательно необходимо контролировать участок, в котором стоит нагревающее оборудование и не оставлять без присмотра.

Кроме того, это удачный вариант, если ИК-обогреватель оснащен встроенным термостатом. Тогда, главные минусы будут другими:

— не всегда удобно осуществлять регулировку, т.к. нередко приборы подвешивают к потолку

— Вам придётся занять одну из розеток помещения

— Внешний монтаж портит общий вид интерьера

1 Принцип работы

Терморегулятор Ballu ВМТ 1 состоит из двух основных составляющих:

  • температурного датчика, который устанавливается в непосредственной близости от обогревателя (при использовании на открытом пространстве), или в помещении, которое отапливается;
  • управляющего блока — электронной системы работающей по сигналам датчика температуры.

Схема взаимодействия этих двух элементов выглядит следующим образом:

  • на управляющем блоке задаются параметры работы инфракрасного обогревателя — необходимая температура и величина нагрева теплового элемента;
  • температурный датчик постоянно получает показатели реальной температуры воздуха в помещении или вокруг обогревателя (при использовании на открытом пространстве);
  • включение нагревательного элемента блоком управления происходит в том случае, если температура, определенная датчиком, меньше заданного значения. При температурных показаниях выше заданных — обогреватель выключается или понижает интенсивность обогрева.

Таким образом, регулировка теплоотдачи происходит постоянно, что позволяет поддерживать оптимальную температуру с рациональным расходом энергии. Управляющий блок начинает свою работу при температурных изменениях от 0,1 до 1 градуса, поэтому значительных колебаний в обогреве не происходит.

Принципиальная схема подключения терморегулятора

Производители таких устройств изготавливают их в двух вариантах:

  • механическом;
  • электронном.

1.2 Механические приборы

Схема, по которой работают данного типа устройства, не требует дополнительного питания, так как работа его построена на изменении физических размеров особой пластины или диафрагмы (как и газовый). Эти элементы очень чувствительны к окружающей температуре, при изменении которой происходит расширение или сжатие материала, из которого они сделаны.

Пластина (диафрагма) замыкает или размыкает контакты в цепи, которая питает нагреватель. Регулировка происходит за счет установленного в определенное положение рычага, при помощи которого механический датчик температуры влияет на работу обогревательного устройства.

К достоинствам такого прибора можно отнести возможность его работы без электропитания, а к недостаткам — регулирование температуры происходит в пределах 0,5-1°С.

1.4 Электронные приборы

Оборудованы такие приборы температурным датчиком, работа которого основана на считывании определенных частот электромагнитных волн. При этом можно получать данные о температуре внешней среды и непосредственно в отапливаемом помещении.

Блок управления, получив данные от температурного датчика, регулирует работу обогревателя в соответствии с программой по определенному алгоритму. Схема обработки сигналов заложена изготовителем и может иметь множество вариантов регулирования в зависимости от заданных пользователем параметров.

К достоинствам электронного устройства относятся:

  • высокая точность — 0,1°С;
  • автономность — возможность программирования на длительный срок без дальнейшего вмешательства пользователя.

В виде недостатка можно выделить зависимость от стороннего источника электропитания.

Каким проводом можно подключать комнатные термостаты?

Еще одним немаловажным моментом в подключении термостата является выбор провода. Обычно, сечение и количество жил указываются в инструкции на конкретное изделие. Кроме этого надо помнить о расстоянии от термостата до котла или хаба, которому подключается термостат — если выход на термостате потенциальный, то длина провода может оказать существенное влияние на работу автоматики. Связано это с падением напряжения на проводе. Чтобы его уменьшить, стоит взять провод максимально большого сечения.

Чаще всего для подключения механических термостатов используют двухжильный провод с сечением 0,5 или 0,75 «квадратов»

Для электронных, как я описывал выше, важно учитывать длину провода. Чем длиннее провод, тем больше должно быть сечение (обычна сечение не превышает 1,5 «квадрата»)

Но превышать длину провода в 100 метров, производители не советуют, хоть это и не оговаривается в паспортах и инструкциях на изделия.

Основные варианты терморегуляторов

Для инфракрасного обогревателя можно использовать механический или электронный вид терморегулятора. Оба варианты имеют квадратный или прямоугольный пластиковый корпус, а принцип работы и внутреннее устройство различаются.

В пластиковом корпусе содержатся функциональные элементы, обеспечивающие работы системы контроля

На внешней стороне пластиковой коробки механического регулятора присутствует переключатель круглой формы, позволяющий плавно настраивать необходимые параметры. Одно деление может иметь разное значение, что зависит от модели прибора. Например, в некоторых случаях одно деление позволяет отрегулировать температуру на 1°, а также встречаются варианты со значением в 2°, 3° и более. Световой индикатор состояния прибора и кнопка включения/отключения также расположены на пластиковой коробке. Оптимален механический прибор в том случае, когда в помещении постоянно находятся люди, что позволяет своевременно отключать терморегулятор. В таком приспособлении не предусмотрено дистанционное управление.

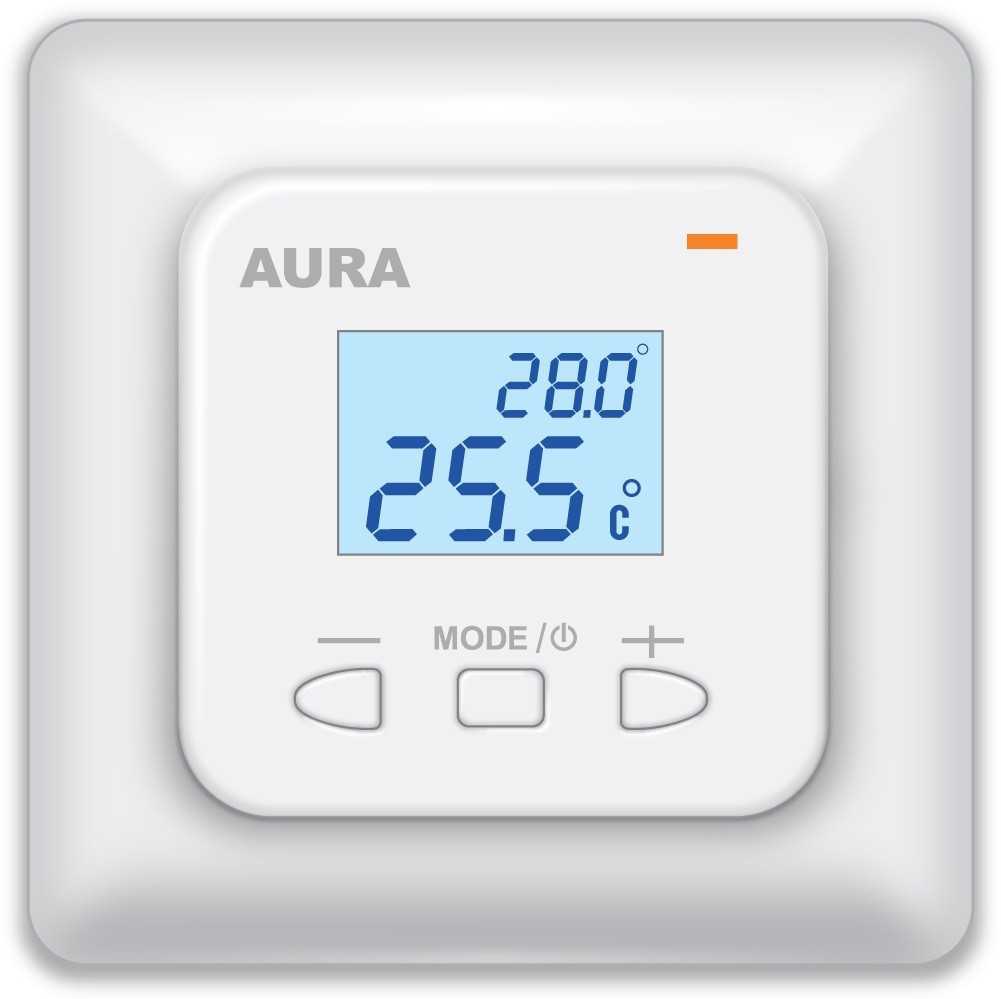

Электронный терморегулятор имеет дисплей, на котором отображается вся информация

В устройстве электронного типа управление температурой происходит с помощью кнопок, а основные показатели отображаются на дисплее. Современные модели могут иметь сенсорное и дистанционное управление. Такому прибору можно доверить контроль температуры в помещении даже при отсутствии владельцев.

Выбор определённого вида терморегулятора осуществляется в зависимости от типа помещения, желаемой функциональности приспособления. Например, на даче, которую часто посещают владельцы, уместен электронный вариант. С помощью дистанционного управления можно заранее прогреть помещение инфракрасным обогревателем перед приездом. Механические модели имеют более низкую стоимость и подходят для жилых пространств.
