Самодельный светодиодный прожектор

Идея №3 – Светодиоды в дело!

Третий способ, собрать электрическую гирлянду на Новый Год своими руками – использовать светодиоды на 12 Вольт. Для начала подготовьте лампочки, провод, блок питания на 12v, резистор, паяльник, нож и герметик.

Если Вы решите сделать светодиодную гирлянду на 12 вольт, для начала рассчитайте шаг установки светодиодов. Рекомендуется размещать их через каждые 20 см. На проводе сделайте отметки и зачистите эти места примерно на 10-15 мм для подключения диодов.

Далее на оголенные жилы нанесите канифоль и капните припой. Научиться паять провода можно по нашей соответствующей инструкции. После этого припаяйте светодиоды к проводам, а для лучше фиксации лампочек, оберните их тоненькими полосками скотча и залейте герметиком.

В самую последнюю очередь припаиваются резистор и блок питания. Кстати, паяльник сделать своими руками можно тоже без особых усилий, используя подручные средства. Рекомендуем просмотреть еще один интересный мастер-класс на видео уроке:

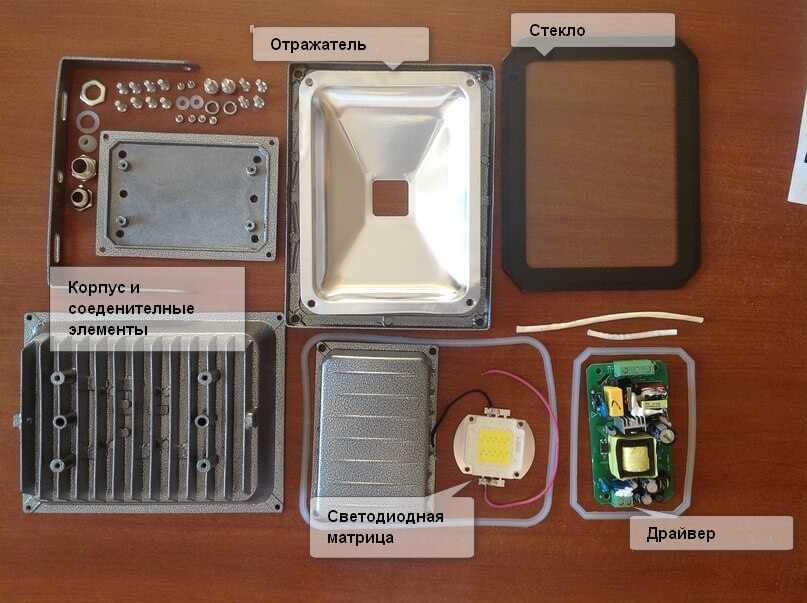

Необходимые детали для сборки

Если вы решили сделать прожектор своими руками, то наверняка у вас возникает вопрос какие детали необходимо подготовить чтобы сделать себе качественное устройство для использования.

Мы подготовили для вас небольшой список необходимых деталей, который необходимо собрать в своём гараже или купить те, которых не хватает:

• Конечно же, нам необходима сама светодиодная матрица с установленным драйвером. Её можно купить в специализированном магазине электроники или сныть со старого фонаря. Если использовать светодиоды с фонаря, тогда убедитесь, что их мощности вам будет достаточно.
• Подобрать необходимый корпус можно из любых материалов. Вы можете сделать его из фанеры или металла, или взять готовый от старого галогенного фонаря. Если же такой возможности нету, можно купить корпус для фонаря, он стоит очень дёшево. Подбирать его следует исходя из ваших предпочтений, оттого как он будет использоваться. Если для декора, тогда следует делать красивый и гармоничный дизайн корпуса. Для простого бытового использования достаточно применить любой невзрачный корпус прожектора.
• Соединительные провода.
• Материал для создания отражателя. Для таких целей отлично подойдёт плотная пищевая фольга. Её можно купить в любом супермаркете.
• Герметик и клей.
• Если вы хотите сделать мощный прожектор, на 100 и более Ватт, тогда необходимо добавить ещё и радиатор с кулером для охлаждения.

Собираем самодельный прожектор

Чтобы сделать себе качественный светодиодный прожектор, необходимо подходить к процессу сборки максимально серьёзно. Собрав все необходимые детали заранее вы проделали лишь малую часть работы.

Давайте подробно рассмотрим этапы сборки светодиодного прожектора на 220 вольт.

1. Если вы используете старый корпус, необходимо удалить из него все сторонние детали. У вас должен получиться полностью пустой корпус без лишних патронов, внутренних крепёжных элементов и прочего. Если будете устанавливать радиатор и кулер, тогда необходимо проделать отверстия в боковых стенках для создания вентиляции.
2. Следующим этапом будет сборка светодиодов на 220 вольт в единую конструкцию, и закрепление всего механизма на едином основании. Подключите к контактам провода необходимой длины, чтобы была возможность легко вывести их на наружную часть корпуса.
3. Устанавливаем получившуюся конструкцию в корпусе и закрепляем с помощью клея. Таким образом, можно сделать качественное крепление не повреждая корпус и значительно экономя время.
4. Выводим провода в соответствующее отверстие и закрепляем их в отверстии с помощью силиконового герметика. Герметик необходим чтобы сделать герметичную конструкцию, для предотвращения попадания влаги и возможности повредить механизм.

Подключаем светильник в сеть

Чтобы подключить наш прожектор к сети 220 вольт, необходимо произвести предварительную подготовку. Заранее продумайте место, куда будет устанавливаться прожектор и подведите туда провода передачи электричества.

Не жалейте и сделайте их с запасом, возможно, вы заходите немного передвинуть или подрегулировать высоту установки устройства, со временем.

Вам понадобится блок питания, который будет стабилизировать напряжение, и подавать не 220 вольт, а 12 или 24, в зависимости от используемых вами светодиодов.

При соединении проводов подачи электричества и выходящих контактов из устройства, не перепутайте полярность. Светодиоды не будут работать при неправильном подключении. В худшем случае, они вообще могут выйти из строя, и вся работу будет произведена напрасно. Тщательно заизолируйте место соединения и желательно закройте весь провод специальной гофрой или пластиковым чехлом. Лучше всего когда есть возможность спрятать место соединения в корпус устройства.

Если устанавливаете прожектор на улице, побеспокойтесь о качестве его закрепления. Необходимо закреплять прибор максимально качественно и крепко, чтобы место крепления могло выдержать порывы ветра, смену погодных условий, налипший снег и прочие.

Схема подключения светодиодного прожектора

Как подключить датчик движения к прожектору светодиодному? Через датчик движения, прожектор подключается следующим образом:

На обратной стороне прожектора располагается клеммная коробка. Снимаются четыре фиксирующих винта.

Внутри тройная колодка, с клеммами, соединенными со светодиодом, внутри устройства.

Через отверстия в корпусе заводятся провода. Если отверстие герметичное, на нём будет резиновая шайба и гайка, которая затягивается после того, как проведен кабель:

1. Соединяются соответственно плюс с плюсом (это обычно красный или коричневый провод, фаза, обозначается «L»).
2. Минус с минусом (нейтраль, обозначается литерой «N» и обычно холодных тонов – голубой, синий, чёрный).
3. Обязательно нужно сделать заземление (полосатый провод, чаще всего, жёлто-зелёный, обозначается «RE»).

На датчик подводят два провода – плюс и минус (если есть земля, то и он). Минусовой идёт на прожектор напрямую, он всегда включен.

Датчик играет роль привычного нам выключателя (только замыкается не вручную, а автоматически, срабатывая на тепло, звук, движение). Поэтому плюс подаётся на прожектор только тогда, когда срабатывает датчик (клемма на прожектор обозначается литерой «A»).

Если датчик идёт с прожектором в одном корпусе, то в клеммной коробке будет располагаться колодка из трех или четырёх контактов – обозначения те же.

Схема подключения прожектора СДУ-RGB

Есть датчики с регулировками:

• Чувствительность. Её можно уменьшить, если участились ложные срабатывания.
• Светочувствительность. Подключив фотоэлемент (а некоторые датчики идут со встроенным фотоэлементом), достигается то, что днём искусственное освещение не включается.
• Таймер некоторые приборы работают по выставленному пользователем времени. То есть после загорания (срабатывания), прожектор будет работать определённое время от 20 сек. – до 15 мин.

Некоторые модели прожекторов поставляются с выведенным отрезком провода, в таком случае можно не разбирая прибора подключить и проверить его работоспособность. В этом случае контакты зачищаются и припаиваются к длинным проводам. Все стыки тщательно изолируются.

Идея N1 – Галогенка в помощь

Наиболее простой вариант – не изобретать велосипед с нуля, а использовать для базы старую или сгоревшую лампу освещения. Среди большого разнообразия осветительного оборудования довольно широко распространены галогенные лампочки. В быту особенно популярны их модели со штырьковым цоколем G и GU поэтому изготовление светодиодного светильника мы рассмотрим на примере такой лампы.

Для работы вам потребуются такие элементы:

• Светодиоды – обеспечивают световой поток, от их технических характеристик будет зависеть мощность самодельной лампочки. Для этих целей желательно иметь одинаковые светодиодные элементы, так как это позволит упростить расчет и принцип их соединения.
• Резисторы – на случай, если вам понадобится ограничить ток в цепи светодиодных деталей, однако можно обойтись и без них, если сопротивления светодиодов будет достаточно при выбранной схеме соединения.
• Клей, герметик или другой материал для закрепления светодиодных элементов.
• Соединительные провода, основание для фиксации светодиодов в LED лампочке.
• Слесарный инструмент (отвертки, молоток, пассатижи), паяльник для электрического соединения светодиодных и резистивных деталей.

При выборе количества светодиодов в лампе изначально составьте схему расположения на пластине, затем выберите способ их подключения – последовательное или последовательно-параллельное. Параллельную схему для самодельной   LED лампы можно выбирать лишь в том случае, если каждая деталь рассчитана на 12 В или вы ограничите величину напряжения для каждого из них с помощью резистора.

Схему расположения на будущей лампе можно придумать самому, а можете использовать стандартную форму:

Рис. 1: схема расположения светодиодов

Процесс изготовления светодиодной лампочки будет состоять из следующих этапов:

С помощью отвертки удалите герметик от штырьков цоколя старой лампы и выбейте их молотком или пассатижами.

Рис. 2. Удалите герметик от выводов

Важно не переусердствовать, чтобы не сломать корпус. Подготовьте основание для светодиодов, подойдет текстолит, гетинакс, электрокартон, также  сгодиться бумага наклеенная на алюминиевый лист

Вырежьте круг подходящего диаметра по внутренним размерам галогенного прибора освещения

Подготовьте основание для светодиодов, подойдет текстолит, гетинакс, электрокартон, также  сгодиться бумага наклеенная на алюминиевый лист. Вырежьте круг подходящего диаметра по внутренним размерам галогенного прибора освещения.

Рис. 3: подготовьте основание для светодиодов

• В соответствии с выбранной схемой расположения сделайте отверстия в основании, для этого можно использовать высечку, дырокол или нож.
• Установите светодиоды в отверстия на основании и зафиксируйте их при помощи клея.

Рис. 4. Зафиксируйте светодиоды на основании

Спаяйте светодиодные элементы в лампе по такой схеме, чтобы ток, протекающий через каждый из них или отдельную группу, не превышал допустимую величину. Компоновать в группы вы можете по своему усмотрению, для ограничения силы тока можете установить в цепь резистор. При пайке обязательно соблюдайте полярность выводов.

Рис. 5. Спаяйте по выбранной схеме

• К полученным выводам от полупроводниковых элементов «+» и «-» припаяйте два куска медного провода. Соединять их скрутками не допускается в соответствии с п.2.1.21 ПУЭ.
• По  окончанию пайки ножки и места соединения желательно покрыть или залить клеем, он будет выступать в качестве диэлектрика новой лампы.
• Установите диск со светодиодными элементами в корпус лампочки.

Рис. 6. Установите диск в корпус

Проклейте его по периметру, чтобы закрепить на отражателе. Теперь у вас в руках готовый собранный прибор, не забудьте нанести на выводах маркировку.

Однако заметьте, что подключить лампу напрямую в сеть 220 Вольт нельзя, так как устройство будет рассчитано на 12 В.

Шаг 3 – Собираем прожектор

После того как все элементы буду собраны можно без особых усилий собрать самоделку. Все, что нужно приготовить – герметик. Для более понятного освоения информация предоставляем к Вашему вниманию пошаговую инструкцию по сборке:

Вот таким образом можно сделать прожектор своими руками в домашних условиях. Рекомендуем дополнительно оборудовать самоделку датчиком движения и фотореле, которые еще больше сэкономят электроэнергию и сделают освещение автоматическим.

Человечество с древних времён стремилось совладать со светом и использовать его себе во благо, ведь не обладая, в отличие от некоторых животных, специальным ночным зрением, человек становился уязвим в ночное время. Прогресс имеет особенность ускоряться в геометрической последовательности, это утверждение абсолютно справедливо относится и к развитию технологии освещения. Долгое время, до изобретения электричества, единственным источником света был живой огонь, затем появились лампы накаливания, и наступила новая эпоха. Постепенно появлялись всё новые виды ламп – люминесцентные, галогеновые, пока, наконец, не появился самый современный и технологичный источник света – светодиоды. Первое время они были несовершенны и далеко не так надежны, как сейчас, да и стоили очень дорого. Ситуация изменилась – светодиодные модули стали доступны, надежны и качественны. Обладая великолепными техническими характеристиками и эксплуатационными свойствами, они прочно укрепились на рынке светового оборудования. В этой статье мы поговорим об очень доступном и простом источнике яркого равномерного света на базе светодиодов – светодиодном прожекторе. Характеристики светодиодных прожекторов, как собрать светодиодный прожектор своими руками, как подключить светодиодный прожектор – всего этого мы коснёмся в процессе знакомства с этим прибором.

Светодиодный прожектор – это устройство для освещения, конструкцию которого составляют преобразователь напряжения, мощный светодиод, радиатор для отвода избытков тепла и рефлектор, для усиления и направления светового потока. Может излучать, как и стандартный белый или теплый свет, так и быть цветным, с возможностью менять цвета RGB. Сфера применения этого устройства практически не ограничена. Светодиодные прожекторы используются для домашних и промышленных целей, освещения дач и коттеджей, подсветки подъездов и стоянок.

Как сделать проектор своими руками

Оказывается, изображение можно проектировать почти с любого современного источника, да ещё, при этом, разными способами.

Как сделать из телефона проектор

Изготовление простейшего видеопроектора на основе мобильного телефона доступно практически любому человеку, умеющему хоть немного работать руками.

Разберём этапы работ подробно. Для начала подготовим инструменты. Нам понадобятся:  обувная коробка, острый нож, клей, лупа, обрезки пенопласта.

А теперь этапы работ:

1. Приложить лупу к торцу коробки и обрисовать её.
2. Вырезать отверстие и закрепить в нём лупу.

Отверстие для лупы ФОТО: youtube.com

Лупа в торце коробки ФОТО: youtube.com

Далее, необходимо изготовить держатель для гаджета и установить его в коробку. Прорезать в стенке коробки отверстие для шнура питания телефона. Подключить устройство к сети.

В коробку установлен держатель для телефона ФОТО: youtube.com

А теперь монтируем лупу в отверстие и закрепляем её скотчем или клеем. Необходимо установить телефон на держателе внутри коробки. Место установки подобрать по лучшему изображению.

Проектор включён, можно наводить на экран ФОТО: youtube.com

Проектор на основе ноутбука

Простейшая версия самодельного проектора на основе ноутбука или планшета изготавливается точно так же, как и на основе смартфона. Единственное принципиальное отличие состоит в том, что размер экрана-источника раза в три-четыре (по площади) больше, поэтому и все размеры нового изделия увеличиваются. Обувная коробка уже не подойдёт, надо взять коробку более солидного размера. Внутренность её необходимо покрасить матовой чёрной краской. Диаметр линзы должен быть примерно 100–120 мм, фокусное расстояние 20–30 мм.

При изготовлении такого проектора повторяются все те же шаги, что и при изготовлении проекционного устройства на основе смартфона.

Существуют и более сложные в изготовлении варианты. Они требуют разборки старого ноутбука или планшета, чтобы извлечь оттуда экран. Необходимо собрать систему охлаждения устройства, так же на основе деталей от старых вычислительных устройств. Самодельщик должен владеть навыками монтажа электроники. Съём изображения с довольно большого экрана производится с помощью оптической системы, изготовленной на основе линз Френеля.

Корпус для установки ноутбука или планшета ФОТО: youtube.com

Проектор для слайдов своими руками в домашних условиях

Слайды у кого-то остались как исторический артефакт. Но посмотреть их хочется, а диапроектора нет. Приходится делать своими руками.

Изготовление простейшей версии слайдпроектора очень похоже на создание проектора для смартфона. Только вместо мобильника в коробку устанавливается рамка для протяжки позитивной фотоплёнки или рамок со слайдами. А позади рамки следует установить лампу мощностью порядка 100 Вт. Чтобы обезопасить конструкцию от перегрева, на задней стенке коробки следует смонтировать маленький компьютерный вентилятор.

Имеется ещё довольно простой вариант демонстрации старых слайдов на современной технике, заключающийся в сканировании или фотографировании позитивов цифровой камерой в режиме макросъёмки. Результаты загружаются в планшет и демонстрируются с помощью описанного выше проектора для телефона.

Блок-схема слайдпроектора ФОТО: Леонид Шальман

LED-прожектор на 50 W своими руками

Самый простой вариант для сборки – купить дешевый галогеновый фонарь китайского производства или корпус (если повезет, его можно найти в специализированном магазине). Для мощного LED светильника требуется качественный отвод избытка тепла, поэтому необходим алюминиевый радиатор, который крепится на корпусе.

Лампу можно купить или сделать, последний вариант дешевле. Самостоятельно можно собрать матрицу с питанием 12 В или 220 В из отдельных светодиодов на 10 ватт и установить в цоколь неисправной галогенной лампы.

Необходимые для схемы материалы:

• 5 светодиодов;
• медный провод;
• суперклей;
• резисторы;
• листовой алюминий (можно использовать банку от газированного напитка или пива);
• паяльник, дырокол и молоток.

Для подсчета количества резисторов можно воспользоваться онлайн-калькуляторами.

Последовательность действий:

• удаление из галогенки стекла и замазки;
• выбивание штырьков с посадочных мест;
• создание картонной платы для изготовления светодиодной матрицы светильника согласно количеству SMD чипов;
• вырезание куска алюминия, соответствующего плате;
• создание отверстий на алюминиевом листе;
• приклеивание на алюминиевый лист бумажной платы.

Склеенный трафарет устанавливается на подставку, в отверстия вставляются чипы. Ножки катодов подгибаются к ножкам анодов. Далее  диоды склеиваются и спаиваются (для подключения драйвера одна плюсовая и одна минусовая ножка оставляются свободными). К минусовым выводам припаиваются резисторы, к свободным ножкам – медный провод. Полученный диск помещается на отражатель и приклеивается. Чтобы проверить работоспособность, лампочка подключается к источнику питания на 12 В.

Пошаговая инструкция сборки LED прожектора:

• удаление из корпуса патрона;
• установка на герметик патрона модуля;
• вывод проводов;
• установка стекла и герметизация контура;
• подключение к сети.

Светильник можно дополнить сенсором движения и фотореле, установить козырек, защищающий от осадков.

Это не единственный вариант изготовления LED прожектора своими руками. Существует другая простая схема, которую можно использовать при наличии неисправного блока питания стационарного компьютера.

Потребуется:

• 9 SMD чипов на 10 ватт;
• блок питания;
• радиатор;
• предохранитель;
• диодный мост;
• конденсаторы на 400 вольт;
• конденсаторы 2 х 470мкф и 2 х 560мкф по 200вольт;
• плата 3х3.

Все детали выпаиваются из блока питания и процессора компьютера.

Чипы приклеиваются к плате суперклеем. Радиатор прикручивается шурупами, отражатель – из СД-диска. При температуре 40оС мощность 56,4 W.

Третий вариант схемы требует наличия в доме корпуса неисправного прожектора. Дополнительно нужна пластина из алюминия и фольгированный стеклотекстолит (для создания радиатора). Светодиоды SMD 5050 (100 шт.). Все детали для драйвера можно купить в офлайн и онлайн магазинах радиоэлектронных товаров.

Требуется умение изготовить печатную плату при помощи лазерного принтера и работать с паяльником.

Схема драйвера:

• конденсатор 1 мкФ параллельно с резистором 1 МОм на входе;
• диодный мост (4 диода 1 А, 1000 В);
• полярный конденсатор 10 мкФ.

Отверстия на печатной плате располагаются в 2 ряда (по 50 чипов).

Сборка начинается с припаивания чипов на плату при помощи паяльника или паяльной станции. Далее мультиметром проверяется работа каждого чипа.

Следующий этап – пайка блока питания в соответствии со схемой с последующей изоляцией оголенных участков проводов термоусадочной трубкой. После проверки работоспособности собирается осветительный прибор.

Алюминиевый радиатор делается в форме уголка. Одна его полка прилегает к внутренней стенке, вторая используется для крепления диодного модуля. Перед креплением на поверхность наносится термопаста.

Как самостоятельно сделать светодиодный прожектор

Если вы уверенно держите в руках инструмент, у вас есть ненужный или сломанный прожектор, и вы не хотите покупать «кота в мешке», отдав небольшую, но существенную сумму за дешевый китайский фонарь, а тратить много денег на дорогой не согласны – соберите светодиодный прожектор своими руками. Вы можете даже полностью спаять все необходимые платы, благо в интернете более чем достаточно схем и инструкций. Но если вы не готовы прибегнуть еще и к паяльнику, то следующий вариант как раз для вас.

Итак, что нам понадобиться, чтобы сделать мощные светодиодные прожекторы:

Этап 1 – Начало сборки

Начинаем процедуру сборки, прикрепляя все элементы к радиатору охлаждения, который нужен для отвода тепла от очень мощного светодиода. Первым делом надо будет закрепить модуль диода с помощью болтиков, используя отверстия в нем. Плотно прижмите диод на равномерный слой термопасты.

Затем крепите вентиляторы, которые будут использованы для дополнительного активного охлаждения, что позволит снизить рабочую температуру еще на 10-20 градусов и продлит и без того долгую жизнь светодиода.

Этап 2 – Предварительная проверка работоспособности и замер температуры

После присоедините все оставшиеся детали, присоедините проводами диод к источнику тока (преобразователю). Подайте ток на диод через преобразователь напряжения, чтобы проверить его работоспособность. Проверьте работу вентиляторов и промерьте напряжение на плате питания для аккумуляторов и самих вентиляторах, оно должно быть одинаковым. Чтобы убедиться в правильной работе системы охлаждения, желательно точно промерить температуру, используя точный термометр – например, инфракрасный температурный пистолет. Температура не должна быть выше 50-60 градусов.

Этап 3 – Помещаем внутренности в корпус

После проверки всех составляющих на работоспособность, нужно всю конструкцию поместить непосредственно в подготовленный корпус. Не забудьте оставить приличное отверстие снизу конструкции – чтобы вентиляторы выдували нагретый воздух, а также сверху – для забора воздуха.

Плату, контролирующую работу вентиляторов (напоминаю, качественную, возможно, позаимствованную из адаптера зарядки) установите и выполните подключение проводов от вентиляторов.

Этап 4 – Окончательная проверка работоспособности

Останется последний раз проверить работоспособность всех элементов, вырезать по размеру корпуса из блестящего металла (либо покрытого плотной фольгой) отражатель и собрать все элементы корпуса воедино. Прочно закрутив все болты, соединяющие элементы корпуса воедино, можете приступать к использованию прожектора на диодном модуле, который вы смогли сделать самостоятельно. Естественно, нужно обладать некоторым опытом по работе с электроникой, схемами и платами, а также желанием – ведь многим будет проще купить готовое устройство. Но собранный своими руками прожектор, помимо вызываемой гордости за себя, будет обладать уникальными техническими характеристиками. Если использовать мощный 100 ваттный модуль, он заменит вам 600-800 ваттный галогеновый фонарь, который был бы гораздо больше размером, перегревался бы и был весьма опасен. Дальность освещения таким прожектором, в зависимости от выбранного угла отражателя, будет варьироваться от очень большой до огромной.

Проектор из коробки и лупы

Это самый простой, но вполне эффективный способ сделать домашний кинотеатр. Такие конструкции продаются даже на AliExpress за 100–200 рублей — но мы уже твёрдо решили сделать проектор самостоятельно. Вам потребуется:

• коробка из-под обуви с крышкой;
• кусок пенопласта размером больше вашего телефона и толщиной около 4–6 см;
• канцелярский нож;
• увеличительное стекло. Дешёвая пластиковая лупа не подойдёт — нужно настоящее стекло с увеличением как минимум в десять раз;
• изолента.

Начнём создавать:

1. Поставьте коробку на боковую часть и положите сверху лупу.

2. Расположите линзу строго по центру и обведите её контуры карандашом.

3. Вырежьте получившийся круг канцелярским ножом.

4. Закрепите линзу в отверстии с помощью изоленты. Если у вас есть возможность, можно также воспользоваться горячим клеем или силиконом, чтобы получилось красивее.

5. Сделаем держатель для телефона, чтобы тот не ёрзал во время просмотра видео. Положите смартфон на кусок пенопласта так, чтобы один из боков телефона совпадал с краем материала. Обведите смартфон по контуру.

6. Сделайте карандашом припуски внутрь со всех сторон, кроме той, что была с краю пенопласта.

7. Вырежьте внутренний маленький прямоугольник.

8. Теперь сложный этап — вырежьте из центра куска пенопласта остатки большого прямоугольника.

9. Проверьте, влезает ли ваш телефон в получившееся отверстие. Если да — переходите к следующему шагу. Если нет — расширьте отверстие.

10. Сделайте основание из сплошного листа пенопласта, приклеив к нему сверху наш импровизированный держатель. Убедитесь, что держатель вместе с подставкой влезают в коробку.
11. Выключите свет, установите яркость смартфона на максимум, откройте какое-нибудь изображение и положите смартфон в коробку вместе с держателем экраном к линзе. Поставьте заготовку проектора напротив стены (где вы планируете его использовать). Отрегулируйте расстояние от смартфона до линзы — перемещайте телефон вперёд и назад по коробке до тех пор, пока изображение не станет чётким. Приклеивать держатель к этому месту не стоит — вдруг вы захотите немного отодвинуть проектор от стены или вовсе переставить его на другое место.

При прохождении через линзу изображение переворачивается вверх ногами. Это не проблема — скачайте одно из приложений, которое позволит зафиксировать нужное вам положение экрана, например, Ultimate Rotation Control.

Как можно улучшить изображение

Конечно, такой проектор не сравнится качеством с дорогим оборудованием. Но вот несколько советов, которые помогут сделать изображение более чётким и ясным:

• установите яркость экрана смартфона на максимум;
• повесьте напротив проектора белую простынь или ватман;
• ещё раз попробуйте поиграть с расстоянием между смартфоном и линзой. Не забывайте, что даже один миллиметр может значительно повлиять на качество картинки.

Монтажные работы

Процесс монтажа LED-прожектора начинается с выбора места. Выбирая место крепления, учитывают:

• Удалённость от розетки.
• Полноценное освещение требуемого участка, свободное пространство перед фонарём, чтобы его не загораживали деревья, строения и т. д.
• Высота должна быть удобной для людей – не располагать прожектор на уровне глаз и ниже;
• Устройство нужно защитить от дождя и снега навесом.
• Не нужно располагать прожектор в глухом кармане, куда не будет попадать воздух, минимальное проветривание желательно обеспечить.

Если розетки поблизости нет, от осветительного прибора прокладывается кабель

С заземлением он должен быть трёхжильным и помещаться в гофру или кабель-канал (это необходимые меры предосторожности для работы в условиях атмосферного влияния). К стене провода крепятся скобами

На большие расстояния до отдельностоящего столба, лучше протянуть трос, который хорошо фиксируется при помощи растяжек. Уже к нему крепится питающий кабель.

Сам процесс крепления прожектора к стене или столбу – не вызовет трудностей. Прожекторы снабжены ручкой – кронштейном с отверстиями под крепёж. Прибор прикручивается к поверхности, после чего выставляется удобный угол наклона фонаря.

Для удобного доступа к монтажным отверстиям, лучше предварительно открутить кронштейн от осветителя, закрепить его на стене или столбе, а уже потом навесить фонарь.

Сфера использования

Области применения данных приборов обширны. Они затрагивают бытовую, промышленную и торговую сферы жизни. При использовании прожекторов для декоративного освещения архитектурных сооружений следует выбирать конструкцию со степенью защиты от проникновения пыли и влаги IP65 и выше. При таком раскладе гарантируется работоспособность оборудования в температурном диапазоне от -45 до +50 град. Цельсия, противостояние атмосферным осадкам, включая дождь и снег. Прожекторы размещаются на возвышенностях, а срок эксплуатации превышает 50000 часов.

Диодные прожекторы применяются для освещения различных открытых территорий с выставочными витринами, футбольными полями и другими спортивными площадками. В данном случае важен выбор мощности и цветовой температуры, что позволит избежать отбрасываемых объектами теней и в точности передать цвета, подчеркнув достоинства товара (в случае с торговыми витринами). Оборудование применяется для освещения рекламных щитов, позволяя правильно расставить акценты.

Нередко можно встретить прожекторы на led-диодах в театральных и киноконцертных залах. С их помощью организуется эффективное освещение с возможностью управления.

Одно из преимуществ, которое обусловило распространенность светодиодных прожекторов во всем мире, является экологическая безопасность. В случае выхода из строя прибор утилизируется как обычный мусор.

Как подключить светодиодный прожектор

Добрый вечер, господа аквариумисты. Приобрела СД прожектор Feron, по-женски понадеялась, что в коробочке будет шнур и выключатель, остается только включить в розетку — и будет мне и растючке СЧАСТЬЕ! Но не тут-то было….. Вскрыла коробочку, а там — сам прожектор и от него отходят три проводка разных цветов… Инструкцию прочла…. понятно, что зеленый — это заземление… Куда его девать? И что вообще дальше делать????? Объясните, пожалуйста, только чтобы женщине было понятно…. Пожалуйста!!!!!!

Cryomancer Свой на форуме 146 26 Ташкент

Это интересно: Выйдет ли из строя техника после скачка напряжения? (видео)

No tags for this post.
