Способы соединения проводов в распределительной коробке

Орехи для соединения кабеля

Соединение проводов с помощью зажимов типа “орех” встречаются довольно часто. Их широко используют в этажных распределительных щитках для отвода питания от магистральных линий в квартиры. Такой зажим правильно называется сжим ответвительный, а словом “орех” его назвали электрики, так как он внешним видом очень на него похож.

Соединение проводов через “орех” очень простое, но если хотите более подробно узнать про это соединение, то тогда читайте данную статью.

Для чего предназначены сжимы ответвительные?

Основная их задача заключается в выполнении ответвлений от разных магистральных проводов без разрезания самого проводника. Т.е. в месте соединения на магистральном проводе снимается изоляция и на это место крепится сжим и ответвительный проводник. Они используются в сетях напряжением до 660В.

Вот пример некоторых этажны щитков с “орехами”

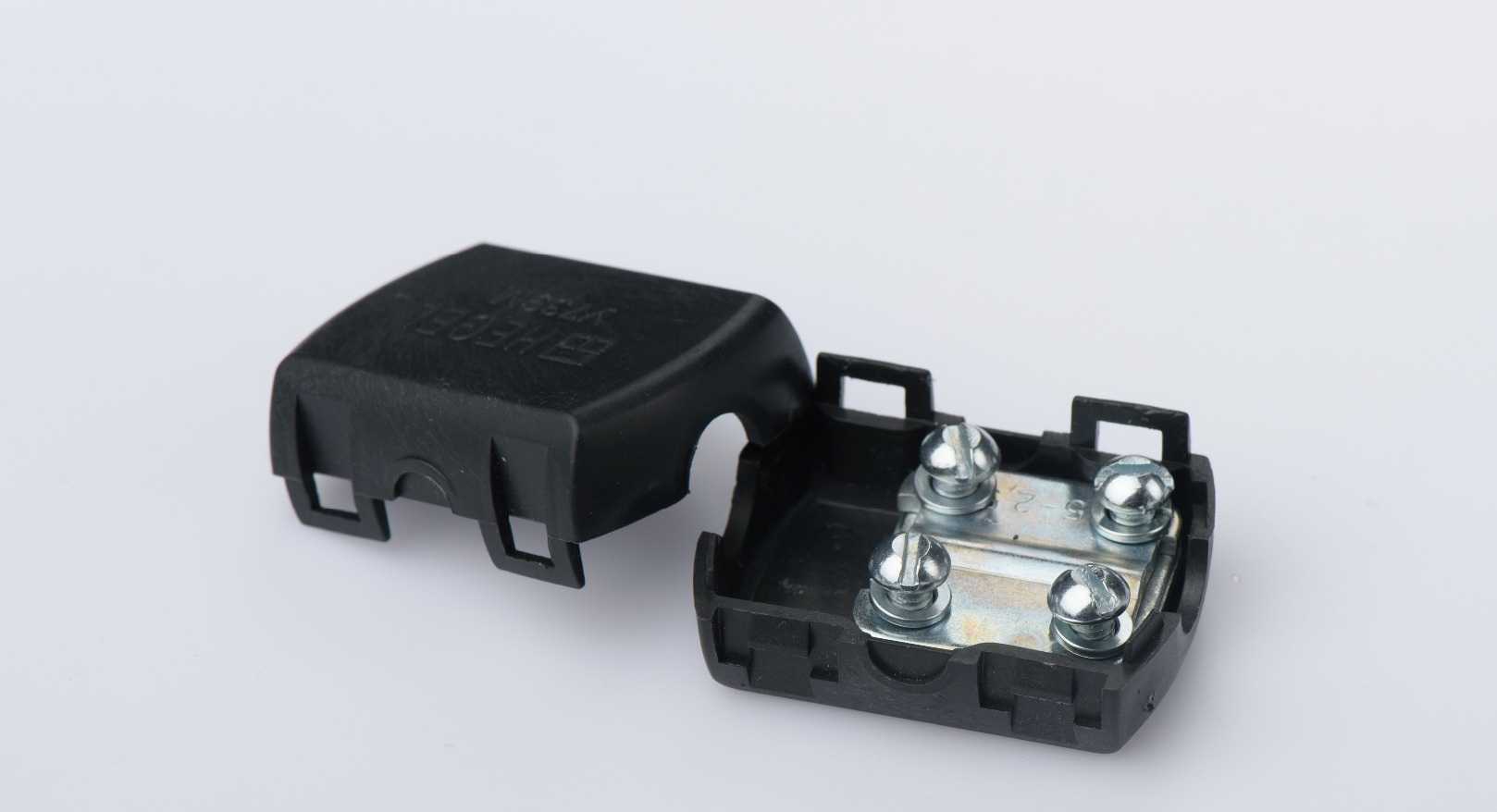

“Орехи” состоят из металлического сердечника и диэлектрического корпуса из поликарбоната. Сердечник состоит из двух плашек и промежуточной пластины, соединяемых между собой болтами. Каждая плашка имеет паз под определенное сечение провода.

Для того чтобы правильно выбрать сжим необходимо знать сечение соединяемых проводников. Ниже выкладываю таблицу, по которой можно быстро выбрать нужный тип “ореха”.

Тип сжима ответвительного	Сечение магистральных проводов, мм 2	Сечение ответвительных проводов, мм 2	Габаритные размеры
У731М	4-10	1,5-10	42х41х31
У733М	16-35	1,5-10	42х41х31
У734М	16-35	16-25	42х41х31
У739М	4-10	1,5-2,5	42х36х23
У859М	50-70	4-35	62х61х43,5
У870М	95-150	16-50	84х85х60
У871М	95-150	50-95	84х85х60
У872М	95-150	95-120	84х85х60

Сжимы ответвительные продаются в любых магазинах электротоваров. С их помощью можно соединять медные и алюминиевые провода. Также возможна их комбинация, т.е. можно соединять медный с алюминиевым проводником через промежуточную пластину.

Еще запомните, что корпус сжимов типа “орех” не герметичный и туда свободно может попасть вода, пыль или мелкий мусор. Поэтому для надежности стоит их изолировать изолентой.

Соединение проводов с помощью зажимов типа “орех”

Теперь давайте рассмотрим сам процесс соединения.

Сначала необходимо разобрать корпус сжима. Для этого тонкой отверткой поддеваем стопорные кольца и снимаем их.

Зачищаем провода на длину плашек и ослабляем (откручиваем) болты.

Вставляем провода в специальные пазы в плашках. Если соединяете алюминиевый провод с медным, то обязательно между ними должна быть промежуточная пластина. Медь с алюминием не должна контактировать на прямую, так как это будет вызывать быстрое окисление металлов и в последствии в месте соединения будет плохой контакт.

Затягиваем болты так, чтобы туда больше не лазить, но осторожно, чтобы не сорвать резьбу

Теперь укладываем плашку с проводами в корпус “ореха”. Для прохождения проводников в нем есть специальные отверстия.

Закрываем корпус и одеваем стопорные кольца, чтобы он не раскрылся.

Вот и все! Мы соединили два провода с помощью зажимов типа “орех”.

Ответвительный провод подключается к магистральному аналогично. Только у магистрального снимается часть изоляции без его разрезания.

Сегодня в этажных щитках большинство таких соединений находятся в плачевном состоянии, так как за ними никто не следит. Это видно по двум верхним фотографиям. Часто помимо основных проводников к ним подключают домофон, освещение подъезда, какую-нибудь розетку, связисты свое оборудование и т.д. Обычно все это делают на авось и не преследую цели сделать надежное соединение.

А у вас в этажном щитке сжимы типа “орех” в каком состоянии находятся?

{SOURCE}

Назначение и преимущества соединителей

Маркировка кабельных зажимов

Зажим-орех для электропроводов особо востребован в ситуациях, когда необходимо подготовить ответвление от магистрального провода без необходимости его разрезания. Показательный пример применения этого соединителя – использование в этажных подъездных щитках, от которых электроэнергия подается в квартиры по ответвлениям от основной кабельной линии. При оформлении очередного отвода в жилое помещение магистральный провод на каждой площадке прокладывается неразрывным способом. Питание в отдельные квартиры подается за счет обустройства ответвления с применением «орехов» электромонтажных.

При такой организации пропадание контакта на втором этаже здания, например, приведет к одновременному исчезновению питания во всех квартирах, расположенных в верхних его этажах.

Орехи для проводов допускается устанавливать в линиях электроснабжения с рабочим напряжением до 660 Вольт, в пределах которого удается получить надежное подключение отходящего провода к магистральной кабельной трассе. Благодаря использованию этих электротехнических элементов на выполнение соответствующих монтажных работ времени расходуется значительно меньше. При этом от монтажника не требуется особых умения и усилий.

Орешки для соединительных проводов не гарантируют абсолютной герметичности, поскольку в определенных условиях в них может попадать пыль или влага. Чтобы избежать этой неприятности, специалисты советуют после образования соединения обматывать корпус сжима «орех» изоляционной лентой.

К бесспорным преимуществам зажимов этого типа относят:

• С их помощью удается подключать ответвления без разрыва кабеля.
• Для работы с этими соединительными элементами не требуется специальной подготовки и высокой квалификации.
• Посредством орехов для соединения электрических проводов удается совмещать разнородные материалы (медь и алюминий, в частности).

Последнее преимущество особо важно при монтаже проводящих линий, поскольку в этом случае исключается окисление контактов и возможность полного прерывания подачи электроэнергии к потребителю

Назначение и преимущество соединителей

Главным предназначением данного зажима является выполнение необходимых ответвлений от магистрального электрического провода без разрыва основной линии. Соединитель типа орех устанавливается в месте соединения магистрального кабеля с ответвительными проводами без его разрезания. Для этого достаточно просто снять часть внешней изоляции и закрепить сжим с проводом.

Преимуществом является то, что «орешки» позволяют соединять медные и алюминиевые электрические провода

Важно учитывать, что соединение меди с алюминием без применения промежуточной пластины, преимущественно латунной, недопустимо, так как через некоторое время может начаться процесс окисления

Соединение проводников при помощи ответвительного сжима чаще всего используют, когда необходимо произвести монтаж электрических сетей бытового или промышленного назначения, либо произвести подключение осветительного электрооборудования. Использование орехов для соединения проводов возможно во всех сетях электроснабжения напряжением до 660 Вольт.

Прокалывающие зажимы для провода СИП. Характеристики, таблицы сравнений. Ошибки при подключении.

Ответвительные прокалывающие зажимы, или как их в просторечии называют орешки для СИП, это самый важный элемент линии эл.передач, выполненной изолированными проводами. Именно от них зависит надежность вашего эл.снабжения и безаварийность работы всей ВЛИ.

Контакт в них должен быть постоянным и самое главное надежным в течение всего срока службы ЛЭП, а это 40 и более лет. Если где-то и применяют самодельные крюки для подвеса линии и это годами может не сказываться на ее надежности, то соединение проводов СИП и кабеля, СИП и СИП, должно быть только заводского исполнения.

Больше всего распространены два вида проколов – влагозащищенные и герметичные. Все производители для модернизации и развития линейки в последнее время делают выбор в пользу герметичных.

В прокалывающих зажимах контакт обеспечивается за счет пластин с зубьями пирамидальной формы и срывной калиброванной головки. Момент срыва меняется в пределах от 9 до 20 Ньютон, в зависимости от марки «ореха» и сечения подключаемых проводов.

На корпусе каждого зажима должны указываться две характеристики – сечение магистральной линии и сечение ответвления. Причем эти параметры могут находиться в широком диапазоне.

Например, герметичный зажим SLIW54 16-120/6-50. Первая надпись означает магистраль от 16мм2 до 120мм2 включительно. Вторая – сечение отпаечного кабеля или СИП, которые можно подключать через этот прокол. При выборе, лучше покупать орехи ближайшие к большим сечениям подключаемого провода, чтобы обеспечить лучший переходной контакт.

Большинство таких зажимов можно использовать для подключения кабеля к СИП под напряжением, так как срывная головка и болт внутри, никак не соприкасаются с контактной пластиной.

На всех зажимах кроме срывной, присутствует и вторая головка, но она необходима только для демонтажа. Запомните, что все эти проколы считаются одноразовыми. Не путайте их с простыми плашечными зажимами, которые можно откручивать и закручивать хоть по сто раз.

Бывают случаи, когда электрики пытаются использовать прокалывающие зажимы повторно, на этой же или другой линии. Хотя первая головка и сорвана, они используют для затяжки вторую.

Помимо того, что без динамометрического ключа не возможно рассчитать точный момент затяжки, почему-то все забывают про деформацию зубьев контактной пластины после первого прокола. На фото ниже справа — зубья после прокола СИП, слева — без прокола. Почувствуйте что называется разницу.

Острота у них уже не та, а соответственно некоторые из них могут просто замять изоляцию, а не пройти сквозь нее.

Чтобы производители не рекламировали и не говорили. Именно из-за зубчиков, а не по причине срыва гайки.

Технические характеристики и марки прокалывающих зажимов самых известных производителей арматуры СИП:

Что такое ответвительный сжим – конструктивные особенности и способ установки

Частенько при подключении объекта (это может быть дом или квартира) приходится электрикам проводить подсоединение ответвления к магистральным линиям электропередач. Например, в установленном в подъезде электрическом щитке, через который проходят стояки магистральных контуров, необходимо провести соединение проводов, а точнее, подключить ответвление в квартиру. Как это сделать? В принципе, данная проблема стоит давно, а, значит, способы ее реализации также известны давно. Что сегодня предлагают специалисты? Обычная скрутка, клеммные колодки и ответвительный сжим.

Начнем с того, что правилами ПУЭ скрутка запрещена. Причин здесь много, так что не стоит на этом останавливаться. Хотя необходимо отметить, некоторые электрики до сих пор ею пользуются.

Что касается клеммных колодок, то ПУЭ их использовать разрешает. Но с их установкой возникают определенные проблемы.

• К примеру, для того чтобы произвести соединение проводов и подключение ответвления, надо обязательно магистральный провод разрезать. Что, конечно, нежелательно.
• Второе – клеммная колодка представляет собой зажимное устройство на винтах. В процессе эксплуатации эти самые винты постепенно откручиваются, расслабляя контакт. Так что саму колодку придется периодически поджимать, для чего придется содержать одного человека.
• Третье – это открытое устройство, незащищенное ни от атмосферных осадков, ни от механического воздействия. Так что есть большая вероятность, что контакты по-любому будут иметь низкое качество.

Итак, ответвительные сжимы – это единственное устройство, которое гарантирует простоту подсоединения и качество контактов в процессе всей длительной эксплуатации электрических сетей.

Соединение меди с алюминием опрессовкой

Рассмотрим наиболее распространенный случай, который встречается в панельных домах. Допустим, вам нужно запитать одну или несколько дополнительных розеток от уже существующего алюминиевого вывода в сквозной нише.

Для наращивания берете ГИБКИЙ медный провод сечением 2,5мм2. Это уменьшит механическое воздействие на алюминиевою жилу, когда вы будете укладывать провода в подрозетник.

Зачищаете концы медного провода. Далее, для такого соединения их нужно обязательно пропаять. Это исключит непосредственный контакт в гильзе меди и алюминия.

При этом перед пайкой флюсом снимите с жилы оксидный слой.

Сам процесс лужения заключается в окунании провода в специальное отверстие в паяльнике, заполненное оловом.

После остывания жилы остатки флюса удаляются растворителем.

Далее переходите к алюминиевым проводам, торчащим из стены. Аккуратно зачищаете их концы и также удаляете слой окиси.

Для этого можно воспользоваться оксидной токопроводящей пастой. Такая же паста используется при монтаже модульных штыревых систем заземления.

Она рассчитана на работу в любых условиях и исключает дальнейшее появление окиси на поверхности провода. Имейте в виду, что оксидная пленка может в последствии иметь сопротивление в несколько раз большее, чем сам алюминий.

И не удалив ее, вся ваша дальнейшая работа пойдет насмарку. Более того, температура плавления такой пленки достигает 2000 градусов (против примерно 600С у Al).

У некоторых  возникнет логичный вопрос, а не продавится ли при опрессовке слой припоя на жиле? Тогда получается что все манипуляции по лужению будут напрасны.

Главное здесь правильно подобрать по сечению гильзу и матрицы инструмента для обжатия.

В этом случае мягкий припой как бы загерметизирует контактное пятно медноалюминиевого соединения. А без отсутствия доступа кислорода к этой точке, эрозии контакта наблюдаться не будет.

Будьте внимательны, при работе с алюминиевыми проводниками нужно действовать крайне осторожно, так как это очень ломкий материал. Одно неосторожное движение и облом жилы вам обеспечен

После опрессовки необходимо заизолировать данное соединение клеевой термоусадкой.

Именно клеевой тип обеспечит 100% герметичность и предотвратит поступление кислорода к контактным местам. Чтобы не рисковать и не прожечь изоляцию, нагревать термоусадку лучше строительным феном, а не зажигалкой или портативной горелкой.

Полученный пучок проводов укладывать в подрозетник нужно с большой осторожностью, так как алюминий не любит резких перегибов. Так как наращенные медные жили гибкие, то на концы этих проводников одеваете изолированные наконечники НШВИ

Так как наращенные медные жили гибкие, то на концы этих проводников одеваете изолированные наконечники НШВИ.

Только после этого их можно смело заводить в клеммные колодки розеток и затягивать винты.

Безусловно, это не единственный способ наращивания алюминиевых проводов, но он является одним из самых простых (в отличии от сварки или пайки) и надежных (в отличии от скрутки). Подробнее

Если же у вас есть малейшая возможность сменить целиком алюминиевую проводку, делайте это обязательно, не экономьте на своей безопасности.

Модели сжимов

Чтобы выполнить ответвление от магистральных линий кабелей, необходимо использовать качественные сжимы. При выборе требуется ознакомиться с основными характеристиками моделей.

Сжим ответвительный У-733 м16-35/о1.5-10

Продукция от производителя из Франции Schneider Electric. Монтируется изделие снаружи. Изготавливается из алюминия и меди. В устройстве нет защитного покрытия, соединение винтовое. Температурные показатели применения варьируются в диапазоне −25+60 градусов, установки −5С +60. Цена равна примерно 40 р.*

Плюсы:

• качество сборки;
• изготовлен из алюминия и меди;
• большой диапазон температур эксплуатации.

Минусы:

защитное покрытие поверхности отсутствует.

Сжим ответвительный У-733 м16-35/о1.5-10

Сжим ответвительный У-731 м4-10/о1.5-10

Предназначаются для осуществления ответвлений от кабелей и проводов с напряжением до 660 В. Предварительно снимается изоляция на месте монтажа без разреза проводника. Гарантийный период равен 10 годам. Изготавливается корпус из поликарбоната, устойчив к горению. Материал контактного материала — анодированная сталь. Стоимость равна приблизительно 70 р.

Плюсы:

• качество сборки;
• изготовлен из поликарбоната и качественной стали;
• продолжительный период использования.

Минусы:

корпус имеет негерметичную конструкцию.

Сжим ответвительный У-731 м4-10/о1.5-10

Сжим ответвительный У-734 м16-35/о16-25

Изделие от разработчика Hegel. Материалы изготовления — полипропилен и сталь. Огнеупорность корпуса составляет 650 градусов. Цвет сжима черный, число контактов — 2. Установка происходит посредством завинчивания болтов, защелкивания корпуса на узле. Применяется преимущественно для ответвлений от магистралей кабелей и проводов. Цена примерно составляет 35 р.

Плюсы:

• изготовлен из полипропилена и стали;
• огнестойкость;
• простота монтажа.

Минусы:

корпус обладает негерметичной конструкцией.

Сжим ответвительный У-734 м16-35/о16-25

Сжим ответвительный У-739 м4-10/о1.5-2.5

Продукция от разработчика Hegel. Предназначаются, чтобы организовать ответвление без разреза проводника магистральной линии из меди или алюминия. Материал корпуса обладает огнеустойчивостью 650 градусов. Наибольшее напряжение проводников равно 660V. Изготавливают зажим из полипропилена и стали. Стоимость равна 40 р.

Плюсы:

• простота монтажа;
• высокая огнестойкость;
• напряжение проводников.

Минусы:

защитное покрытие поверхности отсутствует.

Сжим ответвительный У-739 м4-10/о1.5-2.5

Во время проведения монтажных работ, связанных с введением в работу нового оборудования либо прокладкой проводки, часто появляется необходимость в подсоединении кабельной линии, которая отходит от магистрального кабеля. Чтобы выполнить ответвление от главного провода, используют спецустройства ― ответвительные сжимы. Перед использованием необходимо ознакомиться с техникой безопасности.

Конструкция колпачков

В конструкцию приспособления входят такие составляющие: колпачок и стальная пружина. Колпачок СИЗ изготавливается из пластика, который обладает электроизоляционными свойствами. Такой пластик является негорючим и устойчивым к высоким температурам, а также способен выдержать напряжение в 600 Вольт. Эти показатели, как правило, прописываются на упаковке.

Что касается пружины, то она изготавливается из стали в виде конуса и с помощью витков сильнее сжимает провод. Стальная пружина дополнительно обрабатывается электрохимическим защитным слоем. Размеры пружины должны быть равны площади наименьшей части корпуса, где провод будет максимально контактировать с другим проводником

Поэтому крайне важно подобрать точные размеры, чтобы соединение было максимально правильным и надежным

Стоит отметить, что колпачки СИЗ бывают двух видов — с ушками и без ушек. Особых отличий нет, но колпачки с ушками легче накручивать на провод, а без ушек занимают меньше места в распредкоробке.

Сварка. Соединение проводов сваркой.

Соединение проводников сваркой дает монолитный и надежный контакт, поэтому она широко применяется при электромонтажных работах.

Сварку выполняют по торцам предварительно зачищенных и скрученных проводников угольным электродом при помощи сварочных аппаратов мощностью около 500 Вт (для сечения скруток до 25 мм2). Ток на сварочном аппарате выставляется от 60 до 120 А в зависимости от сечения и количества свариваемых проводов.

Из-за относительно малых токов и низкой (по сравнению со сталью) температуры плавления процесс происходит без большой ослепительной дуги, без глубинного прогрева и разбрызгивания металла, что позволяет использовать вместо маски защитные очки. При этом могут быть упрощены и другие меры безопасности. По окончании сварки и остывании провода оголенный конец изолируется с помощью изоленты или термоусадочной трубки. После небольшой тренировки с помощью сварки можно довольно быстро и качественно выполнить соединения электрических проводов и кабелей в системе электроснабжения.

При сварке электрод подносится к свариваемому проводу до касания, потом отводится на небольшое расстояние (ОД—1 мм). Полученная при этом сварочная дуга оплавляет скрутку проводов до образования характерного шарика. Касание электрода должно быть кратковременным для создания нужной зоны оплавления без повреждения изоляции провода. Большую длину дуги делать нельзя, так как место сварки получается пористым из-за окисления в воздушной среде.

В настоящее время сварочные работы по соединению электрических проводов удобно выполнять инверторным сварочным аппаратом, так как он имеет небольшие объем и вес, что позволяет электромонтажнику работать на стремянке, например под потолком, повесив сварочный инверторный аппарат себе на плечо. Для сварки электрических проводов используют графитовый электрод, покрытый медью.

В соединении, полученном методом сварки, электрический ток течет по монолитному однотипному металлу. Разумеется, и сопротивление подобных соединений оказывается рекордно низким. Кроме того, такое соединение обладает прекрасной механической прочностью.

Из всех известных способов соединения проводов ни один из них по долговечности и проводимости контакта не сравнится со сваркой. Даже пайка разрушается со временем, так как в соединении присутствует третий, более легкоплавкий и рыхлый металл (припой), а на границе разных материалов всегда существует дополнительное переходное сопротивление и возможны разрушающие химические реакции.

Можно ли соединять и кабели скруткой

Согласно правилам ПУЭ, скрутка запрещена, так как она не обеспечивает надежного контакта. Ее можно использовать только вместе с другим способом соединения. Также недопустимо использовать скрутку для присоединения двух разных металлов.

Многожильные и одножильные

При подсоединении многожильных проводов следует придерживаться следующих правил:

• зачистить изоляцию на 4 см;
• раскрутить проводники на 2 см;
• соединить до стыка незакрученных жил;
• закручиваются провода только пальцами;
• затянуть скрутку можно при помощи плоскогубцев;
• оголенные провода изолируются специальной лентой или термоусадочной трубкой.

Скрутить одножильные провода намного проще. Их нужно зачистить от изоляции, скрутить вручную по всей длине, затем зажать при помощи плоскогубцев, заизолировать.

Способы скрутки

Делать скрутку можно разными способами. Она может быть выполнена ответвлением, параллельным или последовательным соединением. Также для улучшения надежности контакта дополнительно используются колпачки и зажимы.

Правильная скрутка электропроводки в распределительной коробке

При скрутке нужно следовать следующему порядку действий:

• обесточить дом или квартиру;
• очистить проводки от изоляции на 4 см и более;
• раскрутить проводки на 2 см;
• соединить до стыка нераскрученные провода;
• закрутить жилы пальцами;
• затянуть скрутку плоскогубцами;
• заизолировать оголенные провода.

Соединять можно как одножильные, так и многожильные кабели.

Скрутка разного сечения

Нельзя скручивать провода с сильно разными диаметрами. Такой контакт не является надежным и устойчивым. Можно скручивать провода соседних сечений – например 4 кв.мм и 2,5 кв.мм. При скрутке нужно следить, чтобы обе жилы обвивали друг друга. Тонкий провод не должен накручиваться на толстый, иначе контакт будет ненадежным. Затем нужно произвести пайку или сварку места соединения.

Колпачки скрутки

Колпачки помогают надежно заизолировать место контакта. Колпак выполнен из пожаростойкого материала, внутри него находится металлическая часть с резьбой.

Сделать скрутку при помощи колпачков достаточно просто – нужно снять изоляцию на 2 см, слегка закрутить провода. На них надевается колпачок и поворачивается несколько раз, пока металлические провода не окажутся внутри.

С помощью контактных зажимов

Контактный зажим состоит из винта, пружинной шайбы, основания, токоведущей жилы и упора, ограничивающего растекание алюминиевого проводника. Сделать соединение при помощи контактного зажима просто – достаточно лишь зачистить концы проводков на 12 мм и вставить их в отверстие зажима. Контактные зажимы используются как для одножильных, так и для многожильных проводников.

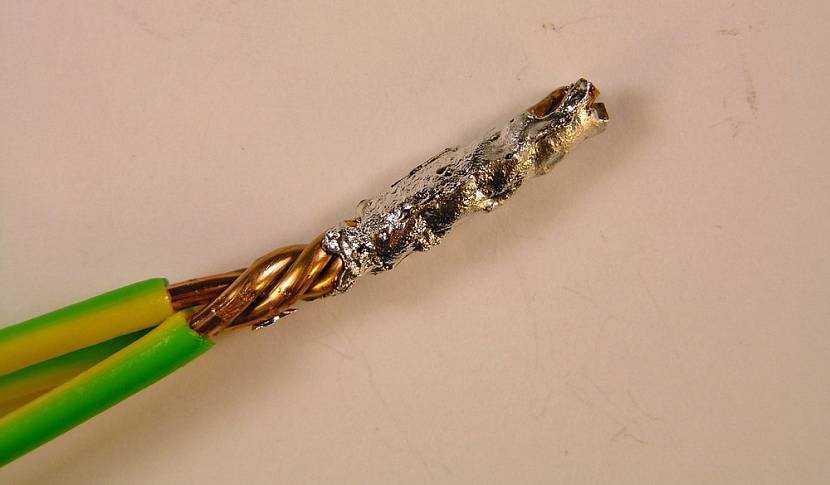

После скрутки провода нужно запаять. Для этого провода перед скруткой лудят и наносят на них канифоль. Разогретый паяльник опускается в канифоль, им нужно провести по зачищенной части проводков. После скрутки на паяльник берут олово, прогревают место соединения до тех пор, пока олово не станет затекать между витками. На такой способ требуется много времени, но он является надежным и качественным.

Соединение проводов соединительными изолирующими зажимами

Одним из популярных среди электромонтажников соединительных изделий является соединительный изолирующий зажим (СИЗ). Такой зажим представляет собой пластмассовый корпус, внутри которого находится анодированная коническая пружина. Для соединения проводов их зачищают на длину около 10—15 мм и складывают в общий пучок После чего на него накручивают СИЗ, вращая по часовой стрелке до упора. При этом пружина обжимает провода, создавая необходимый контакт. Конечно, все это происходит только тогда, когда колпачок СИЗ подобран правильно по своему номиналу. С помощью такого зажима возможно соединение нескольких одиночных проводов общей площадью 2,5—20 мм2. Естественно, что колпачки в этих случаях разного типоразмера.

В зависимости от размера СИЗы имеют определенные номера и подбираются по суммарной площади поперечного сечения скручиваемых жил, которая всегда указана на упаковке. При выборе колпачков СИЗ следует ориентироваться не только на их номер, но и на суммарное сечение проводов, на которое они рассчитаны. Цвет изделия не имеет никакого практического значения, но может использоваться для маркировки фазных и нулевых жил и заземляющих проводов.

Зажимы СИЗ в значительной степени ускоряют монтаж, а за счет изолированного корпуса не требуют дополнительной изоляции. Правда, качество соединения у них несколько ниже, чем у винтовых клеммников. Поэтому при прочих равных условиях предпочтение все-таки следует отдать последним.

Что это такое

Такие изделия отличаются многообразием конструкций и форм, однако во многих ситуациях они предполагают соединители «орешки». Устройство предусматривает 2 зажимные пластинки, изготавливаемые из высококачественной анодированной стали. Каждая обладает спецвыемками для провода. Когда он находится меж пластинок, их крепко сжимают с помощью закручивания 4 винтов.

Ответвительный сжим

Клеммники располагаются внутри прочного корпуса, который изготавливается из специального пластика. Как и зажим, корпус включает в себя 2 обособленные части. Пластинки размещены в середине: обе прикреплены к половинкам корпуса с помощью пружины. Каждое соединение спрятано внутри. «Орех» для подключения кабеля выступает как соединительное и защитное приспособление.

Важно! Главным преимущество технического компонента станет возможность надежного и безопасного соединения проводов из меди и кабеля. Чтобы осуществить подобную коммутацию, нет понадобится разрезание магистральной линии

Нужно очистить небольшой участок кабеля, помещаемого в плашку. Ответвление закрепляют к перпендикулярному желобу.

«Орешки» выпускают различных параметров с аналогичными техпоказателями. Размеры определенной модели подбирают согласно сечению жилы проводников. Согласно ГОСТу для главных магистралей выбираются зажимы 4-150, для ответвлений — 1,5-120 кв. мм.

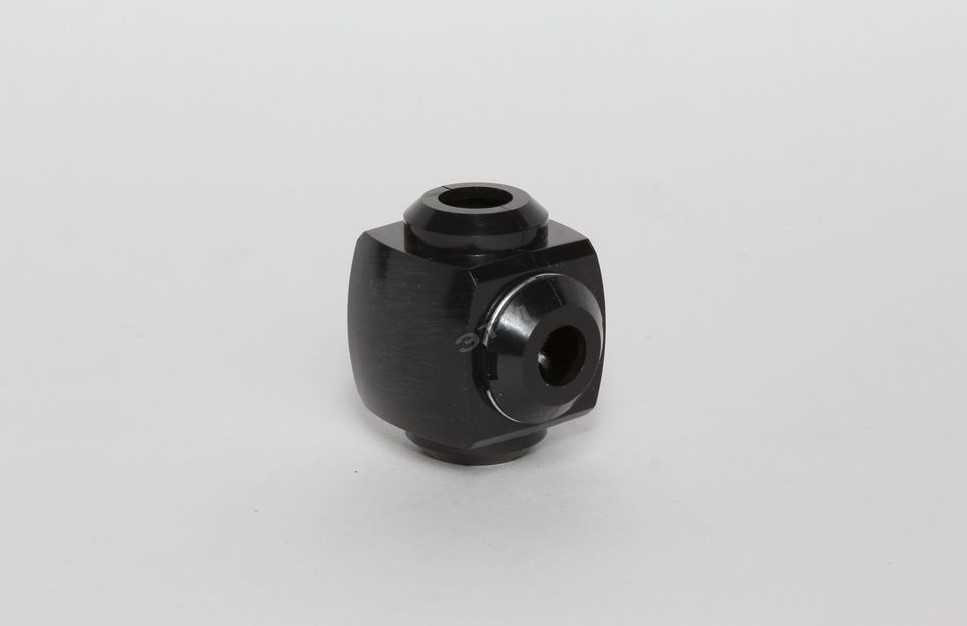

Как выглядит ответвительный сжим

Кабельные сжимы соединительные – орехи

Существует достаточно много способов проводниковых соединений: скруткой, с помощью винтовых и безвинтовых клеммников, опрессовочных трубок и сжимов. Каждый вариант по-своему уникален и имеет право на существование.

Свою актуальность и даже незаменимость, в некоторых случаях, полностью подтвердили ответвительные сжимы, которые в просторечье получили лаконичное и меткое название – «орехи». Ответвительные сжимы действительно, по форме, напоминают южный плод.

Защитный корпус сжимов этого типа представляет собой карболитовую коробку округлой формы, состоящую из двух одинаковых половинок. В сборе, сегменты формируют три полых отверстия ( два из которых образуют проходящий канал) и один заглушенный выход. Фиксация сжимной коробки осуществляется при помощи съемных пружинных колец или, включенных в конструкцию, упругих защелок.

Внутри ответвительного ореха находится «ядро», состоящее из двух стальных плашек и латунной прокладки. Каждая из плашек имеет формовочный паз, в который закладывается проводниковая жила. На плашках имеется числовая маркировка, определяющая величину подходящего сечения энергонесущего элемента (провода/кабеля). При правильном расположении плашек, пазы проходят перпендикулярно друг другу. И плашки, и латунная промежуточная пластина имеют четыре симметричных винтовых отверстия, укомплектованные резьбовыми элементами зажима, с универсальным рабочим пазом (+/-).

Ответвительные электромонтажные элементы данного типа, особенно актуальны при работе на центральных магистралях подачи электроэнергии. Они выполняют задачи устройства новых линий ответвления, без разрыва основного проводника. Это сохраняет функциональную целостность всей цепи, даже в случае выхода из строя одного из подключенных к ней участков.

Сжимы-орехи незаменимы в случаях соединения проводниковых линий проволочные жилы которых выполнены из разных металлов (медь, алюминий). Луженые поверхности зажимных плашек и латунная промежуточная пластина создают отличный буфер между медными и алюминиевыми проводами, что помогает избежать электрохимических процессов (окисления), между контактной частью проводников.

Закладка магистрального и подсоединяемого провода в сжим, легко осуществима даже для не профессионала. Зачистка жилы от изолирующей оболочки осуществляется на длину зажимной плашки. Сначала закладывается основной провод, после чего «ядро» ореха собирается в исходное состояние, а винтовые элементы наживляются по всем сквозным элементам. Затем, в соответствующий паз устанавливается провод ответвления, и винты затягиваются до упора. Все помещается в коробку. Для большей степени защиты, орех можно дополнительно обмотать изолентой.

Здесь пользователи могут заказать, по вполне доступным ценам, ответвительные сжимы от известных производителей: KBT; Schneider Electric.

Способы соединения проводов

Соединение проводов в распределительной коробке делается, учитывая множество факторов:

1. Тип материала из которого изготовлены провода:

• алюминий;

• медь;

• сталь и сплавы.

2. От окружающей среды в которой будет находиться проводка:

• улица;

• помещение;

• проводка под землей;

• проведение кабеля под водой.

3. Количество используемых проводов.

4. Совпадает сечение жил или нет.

Принимая во внимание все эти аспекты, монтер выбирает способ, которым будет монтировать контактный узел в распредкоробке. Существует восемь способов соединения проводов

Скрутка

Один из самых легких и доступных способов это скрутка проводов. Его применяли еще наши деды. Несмотря на то, что этим способом пользовались с давних времен, она не самая лучшая и в правилах установки электроприборов полностью запрещена. Причина подобного запрета том, что сделанная скрутка проводов правильно, в те времена применялась только для просмотра телевизора и прослушивания радио, а так же для освещения помещения. Таким образом, нагрузки она не несла в отличие от современного оборудования квартир.

Скрутка это самый простой способ стыковки проводов.Источник zdorovaya-eda.com

И все же скрутка необходима. Она является основой для других способов монтажа электропроводки, таких как спайка и сварка.

Плюсы скрутки:

• Не требует дополнительных затрат для покупки дополнительных аксессуаров.

• Не нужно прилагать усилий для выполнения данной работы.

• Есть возможность соединить между собой несколько кабелей.

Минусы:

• Этот способ самый ненадежный для использования при современной прокладке электропроводки.

• Ею нельзя стыковать кабеля, жилки которых, изготовленные из разных металлов.

• Скрутку нельзя применять для современного использования, поскольку при замене проводки концы невозможно разъединять несколько раз по ряд. С другой стороны скрутку невозможно назвать неразъемным способом, поскольку он с легкостью раскручивается

При монтаже скрутка должна быть сделана качественно, чтобы в последствии не пришлось ее переделывать. Для этого используют пассатижи, которыми зажимаются провода в одном конце и с помощью вторых делают вращательные движения. Таким образом провода скручиваются равномерно.

Скрутку необходимо обязательно заизолировать, чтобы защитить от воздействия внешней среды, из-за чего она может окислиться и прийти в негодность. Для этого используют термотрубки, насадив её сначала на один из кабелей, а потом на место соединения. Если все сделать правильно, то проводка послужит на протяжении нескольких лет.

Скрутка в качестве основы для соединения кабеля с помощью пайки.Источник viva-el.by

Пайка

Способ пайки заключает в себе соединение всех жилок проводки с помощью расплавленного припоя. Чаще всего этим способом спаивают провода изготовленные из меди. Но на сегодняшний день изобрели разные флюсы, которые могут спаивать и алюминиевые жилки. Однако электрики не одобряют и воздерживаются от подобных соединений. Но иногда бывают ситуации, когда не остается ничего другого как соединить медный и алюминиевый провод, применив при этом специальные флюсы.

Достоинства:

• соединение проводов между собой с помощью пайки намного надежнее, чем скрутка;

• спаивать между собой можно многожильные кабеля;

• более надёжный в эксплуатации и не требует дополнительных проверок;

• относится к одному из дешевых способов монтажа электрических узлов.

Недостатки:

• требует большой затраты времени и труда, поскольку материал к работе нужно правильно подготовить;

• этот способ требует квалифицированного работника, умеющего работать с паяльником.

• даже учитывая трудоемкость пайки, нельзя не признать того, что этот способ намного эффективнее, чем скрутка.
