Способы соединения проводов в распределительных коробках
Завести провода внутрь коробки — пол дела. Теперь необходимо выбрать надежное и удобное в обслуживании соединение.
Все соединения кабельных линий подразделяются на две основные категории:
- Разъемные, то есть проводку можно многократно отсоединить, и подключить обратно, без критичных повреждений провода или соединительного устройства. Например — винтовое соединение на контактных колодках.
- Неразъемные, то есть при разделении проводников. соединение разрушается. Большой проблемы в этом нет, просто с каждым разом кабель укорачивается, а соединительные устройства приходится покупать заново.
Тип сращивания при расключении коробок, выбирается исходя из конструкции общей сети. Если предполагается периодическое отключение одной-двух ветвей из общей коробочки — лучше выбирать винтовое соединение, или многоразовые быстросъемные клеммы.
Для постоянных соединений, которые не будут размонтироваться по много лет, применяются те-же клеммы, только одноразового использования. Несмотря на явный недостаток: невозможность повторного использования, такие клеммы обеспечивают более надежный контакт, в сравнении с многоразовыми.
Если вы используете только медный проводник как в магистральной сети, так и в абонентских ответвлениях, есть более дешевые способы неразъемного соединения проводов:
- Скрутка со сваркой. Создает надежный контакт, без опасности получить искрение и нагрев проводки при большой нагрузке.
Соединение несложное, но требует специального оборудования. В крайнем случае. можно расплавить медные кончики портативной газовой горелкой. - Скрутка с пропайкой. Не так надежно, как с оплавлением кончиков, но при использовании тугоплавких припоев, соединение практически не теряет прочности, даже при нагреве.
Преимущество — доступность. Мощный паяльник найти проще, чем сварочное оборудование. Основное правило: прочность обеспечивается скруткой, припоем просто заполняем пустоты, улучшая контакт. - Скрутка с механической фиксацией (обжимом). Сомнительный способ, поскольку есть вероятность повреждения токоведущих жил.
- Про обычную скрутку нечего и говорить: хотя она и не запрещена, такая техника практически не применяется.
Прямое соединение (расключение)
Можно ли организовать электропроводку без распаечных коробок? При разветвлении не более чем на 2 линии — запросто. Необходимо выполнить несколько условий:
- Если соединение выполняется скруткой — обязательна пропайка тугоплавким припоем. Можно применять опрессовку.
- «Т» образные соединения нежелательны, лучше выполнить «Y» образное разветвление.
- После соединения и проверки на качество контакта, место сростка необходимо тщательно изолировать и защитить от попадания влаги. Особенно, если расключение выполняется в скрытой проводке (стена-штукатурка), либо на улице.
Подключение
Способы соединения проводов
Теперь можно приступить и к подключению проводов. Если надписей нет, можно прозвонить каждый кабель в отдельности. Для этого он зачищается от жил, 2 его провода замыкаются, а на другом конце проверяются возможные провода на предмет замыкания. Естественно, желательно делать эту процедуру, убедившись, что кабель, с которым мы работаем, не под напряжением.
Сняв изоляцию, определяем фазный провод. Он должен быть красным или коричневым, хотя может быть и другого цвета. Нулевой проводок – синий или зеленый, в зависимости от типа провода. Заземление – белый.
Схема проводов в распредкоробке
Фаза всегда соединяется вместе, если, конечно, это не выключатель, где она разделяется. Говоря о простейшей схеме – питание-светильник-розетка-выключатель – заземление соединяется вместе, фаза на розетке. светильнике и выключателе соединяется с фазой питания; нули, кроме светильников и выключателей, также сводятся в одну скрутку. В последнем случае фаза идет на выключатель. с него на контакт лампы, оттуда по нулевому проводу цепь замыкается.
Если же в комнате много розеток и светильников, было бы лучше создать для них разные распределительные коробки. В этом случае питание будет приходить в одну, из неё перемычкой во вторую. В розеточной коробке все провода соединяются в соответствии друг с другом. А вот со светильниками дело обстоит иначе.
Обратите внимание! Необходимо точно проверить, что мы подсоединяем определенный выключатель к нужной лампочке. После того как вся собранная в коробках схема проверена, скрутки свариваются, изолируются и аккуратно укладываются в коробке, после чего она закрывается крышкой
После того как вся собранная в коробках схема проверена, скрутки свариваются, изолируются и аккуратно укладываются в коробке, после чего она закрывается крышкой.
Соединение алюминиевого и медного проводов
Разновидности распределительных коробок
В продаже можно встретить большое количество разновидностей эти конструкций. Поэтому, чтобы выбрать одну из них, необходимо ознакомиться с этими видами подробнее.
Конструкции имеют различный внешний вид
Таблица №1. Разновидности распредкоробок по способу установки
| Вид | Описание |
|---|---|
| Открытый | Такие коробки не монтируют в стену, а фиксируют на поверхности, что выглядит менее эстетично. Поэтому, чаще всего их используют в помещениях производственного типа, чтобы обеспечить быстрый доступ к электропроводке. Кроме того, подобные изделия можно встретить в частных домах из бруса. |
| Скрытый | Такой вид распредкоробок чаще всего используется для жилых помещений. Конструкцию монтируют в заранее подготовленное отверстие. Некоторые виды предполагают наличие декоративных крышек, поэтому их не закрывают слоем штукатурки. Это тоже позволяет иметь постоянный доступ к соединениям. |
Таблица №2. Материалы для изготовления корпуса
| Вид, иллюстрация | Описание |
|---|---|
 Пластик
|
В данном случае для изготовления коробок используют несколько материалов искусственного происхождения: полипропилен, полиамид, фторопласт. Подобные конструкции пользуются популярностью у пользователей независимости от типа строения. Они имеют множество преимуществ: · качественную изоляцию; · прочность к механическим повреждениям; · устойчивость к химическим препаратам и воспламенению. |
 Металл
|
Такие коробки в бытовых условиях используются крайне редко, только если необходимо сделать распределение проводки в кладовке, помещении гаража. Чаще всего их применяют в общественных местах, на производстве, а монтируют открытым способом. Изготавливают эти коробки из различных сплавов алюминия. |
Таблица №3. Типы комплектации распредкоробок
| Тип | Описание |
|---|---|
| Без внутреннего наполнения | Такие конструкции представляют собой вид корпуса и крышки. Как отмечают многие электрики, для самостоятельного прокладывания электрической проводки подходит именно этот вариант. Изделия без наполнения имеют следующие преимущества: · вы можете сделать соединение проводов в коробке удобным способом; · при условии правильного монтажа контакты не будут разбалтываться. |
| С дополнительными клеммами | Это разновидность упрощает процесс монтажных работ, потому что предполагает быстрое соединение проводов зажимами. Недостаток в том, что такие коробки не устанавливают в комнаты с высоким уровнем влажности, потому что клеммы со временем начинают окисляться. |
«Пустая» распределительная коробка
Изделия также отличаются по количеству вводов. Минимально, конструкция рассчитывается на два ввода (для соединения двух кабелей), а максимально на шестнадцать вводов. Выбирать тот или иной вид необходимо, опираясь на схему электрической проводки помещения.
Конструкции еще отличаются между собой по степени защиты, поэтому на этот критерий тоже следует обращать внимание при выборе коробки
Это важно тогда, когда монтаж требуется выполнить в помещении с повышенной влажностью или высокой температурой воздуха
От чего защищают распредкоробки:
- Стандартное изделие предполагает наличие уплотняющей резины. Как правило, этого достаточно для большинства помещений квартиры.
- От частиц пыли. Это актуально на производственных объектах.
- От воды. Такие коробки устанавливают в ванную комнату, туалет, помещение с бассейном.
- От механических ударов. Это актуально, если коробка устанавливается на улице.
- От воздействия высоких температур. Такие изделия приобретают при наличии брусового дома или если отделка стен выполнена воспламеняющимися материалами.
По форме, коробки бывают квадратными, круглыми и прямоугольными — последние используют при наличии множества кабелей. Круглые конструкции применяются при малом количестве кабелей. Кроме того, их часто выбирают для бетонных перекрытий.
Что такое распределительная коробка
От электрического щитка провода расходятся по помещениям в доме или квартире. В каждом помещении, как правило, не одна точка подключения: несколько розеток и выключатель есть точно. Чтобы стандартизировать способы соединения проводов и собрать их в одном месте, используют распределительные коробки (их еще иногда называют разветвительными или распаечными). В них заводятся кабели от всех подключаемых устройств, соединение которых происходит внутри полого корпуса.
Чтобы в процессе следующего ремонта не искать проводку, ее прокладывают по определенным правилам, которые прописаны в ПУЭ — Правила Устройства Электроустановок.
Правила устройства электропроводки
Одна из рекомендаций — проводить все соединения и ответвления проводов в распределительной коробке. Потому провода пускают по верху стены, на расстоянии 15 см от уровня потолка. Дойдя до места ответвления, кабель опускаются вертикально вниз. В месте ответвления устанавливается распределительная коробка. В ней и происходит соединение всех проводов по требуемой схеме.
По типу установки распредкоробки бывают внутренние (для скрытого монтажа) и наружные. Под внутренние в стене делают отверстие, в которое встраивается коробка. При таком монтаже крышка находится на одном уровне с отделочным материалом. Иногда в процессе ремонта ее закрывают отделочными материалами. Однако такой монтаж возможен не всегда: толщина стен или отделки не позволяет. Тогда используется коробка для наружного монтажа, которая крепится непосредственно на поверхность стены.
Некоторые формы распределительных коробок
По форме распредкоробка может быть круглой или прямоугольной. Выводов обычно четыре, но может быть и больше. Выводы имеют резьбу или штуцера, к которым удобно крепить гофрошланг. Ведь именно в гофрошланг или пластиковую трубу удобнее укладывать провода. В этом случае заменить поврежденный кабель будет очень просто. Сначала отсоединить его в распределительной коробке, потом от потребителя (розетки или выключателя), потянуть и вытащить. На его место затянуть новый. Если же проложить по старинке — в штробу, которую потом замазать штукатуркой — для замены кабеля придется долбить стену. Так что это та рекомендация ПУЭ, к которой однозначно стоит прислушаться.
Что вообще дают распределительные коробки:
- Повышенная ремонтопригодность системы электроснабжения. Так как все соединения доступны, легко определить участок повреждения. Если проводники уложены в кабельные каналы (гофрошланги или трубы), легкой будет и замена поврежденного участка.
- Большая часть проблем с электрикой возникает в соединениях, а в таком варианте монтажа их можно периодически осматривать.
- Установка распределительных коробок повышает уровень пожарной безопасности: все потенциально опасные места находятся в определенных местах.
- Требует меньших затрат денег и труда, чем прокладка кабеля к каждой из розеток.
Как производить расключение проходного выключателя в распределительной коробке
Для расключения кабельно-проводниковой предварительно необходимо выполнить монтаж распределительной коробки. Далее все приходящие кабеля можно соединять 3-я основными методами:
- ПайкаВ данном методе 2 соединяемых провода предварительно скручивают, обезжиривают с помощью флюса, залуживают и производят пайку при помощи канифоли и олова. Данный метод считается наиболее длительным и при неправильной пайке существует вероятность того, что контакт между двумя проводниками пропадет, что может вывести из строя проходной выключатель, лампы освещения или в худшем случае вызвать пожар.Однако в случае соблюдения технологии пайки данный метод позволит обеспечить безопасную и долговечную работу цепей освещения на протяжении десятков лет.
- СваркаСварка проводов осуществляется при помощи понижающего или сварочного трансформатора. Преимущества данного метода – высокая надежность, поскольку 2 проводника сплавляются под действием большого тока обеспечивая низкое сопротивление соединения.
- Монтаж клеммников типа WAGOДанный тип соединения кабельно-проводниковой продукции наиболее быстрый, а по качеству ничем не уступает пайке и сварке. Соединяемые провода просто вставляются в клеммник после чего защелкиваются зажимы и кабель надежно закрепляется в специальный паз.
Схема подключения выключателя в распределительной коробке
Подключить провод непосредственно к светильнику или выключателю достаточно просто – это не требует объяснения.
В этой статье речь пойдет о том, как в одной распределительной коробке соединить провода от светильника, электрощита и выключателя.
Еще раз хотим напомнить, все работы по присоединению проводов в распредкоробке, подключению выключателя и светильников должны начинаться только после снятия напряжения сети.
Схема подключения выключателя является достаточно простой, но нельзя забывать об одном правиле: подключение фазного провода к светильнику осуществляется через выключатель, то есть фаза всегда должна подключаться на разрыв.
Следуя этому простому правилу, когда выключатель разрывает именно фазу, а не ноль, вы обеспечите безопасность себе, а также сделаете безопасной эксплуатацию электрооборудования в вашей квартире.
Если выключатель будет отключать от нагрузки не фазу, а нулевой провод, то проводка всегда будет оставаться под напряжением, что не только неудобно, но и опасно.
К примеру, вам необходимо заменить лампочку, перегоревшую в люстре. Если выключателем отключается нулевой провод, а не фаза, при случайном прикосновении к токоведущим деталям люстры ил цоколю лампочки вас может поразить электрическим током, так как эти детали находятся под напряжением фазы.
Определить фазный провод в распределительной проводке можно с помощью индикаторной отвертки.
Опять же, в целях безопасности фазный провод (обычно он красного цвета) необходимо подключать к патрону светильника таким образом, чтобы лампочка подключалась к фазе центральным контактом цоколя.
Таким образом уменьшается вероятность того, что человек прикоснется к фазному проводу.
Схема подключения выключателя состоит из одной или нескольких электрических лампочек, включенных параллельно, одноклавишного выключателя, распределительной коробки и источника питания 220 вольт.
Специализированные магазины предлагают широкий ассортимент проводов для электропроводки, поэтому для фазы и нуля лучше взять провода разных цветов, например, красного и синего.
Итак, с распределительного щита к распределительной коробке подходит двухпроводный кабель. Очень удобно, если он двухцветный, например, фазный провод красный, а нулевой – синий.
Кроме него к распределительной коробке подходит кабель от светильника и кабель от выключателя. Фазный провод от распределительного щита (красного цвета) подключается к красному проводу, идущему к выключателю.
Второй (синий) провод от выключателя подключается к красному проводу, который подключен к нагрузке (светильнику, люстре). В результате мы сделали фазу, которая идет на лампу, коммутируемой.
Нулевой провод (синего цвета) от электрощита подключается к нулевому проводу, который идет к нагрузке (лампочке).
В результате получается, что нулевой провод от распределительной коробки идет прямо на лампочку, а фаза подключена к лампочке через выключатель.
Схема работает следующим образом. При нажатии клавиши выключателя замыкается цепь, и фаза от электрощита подается на светильник, его лампочка начинает светить. Повторным нажатием клавиши электрическая цепь разрывается и лампочка выключается.
После всех соединений места скрутки хорошенько изолируются и аккуратно укладываются. Лучше всего в распределительной коробке провода соединять методом скрутки с пайкой.
Схема подключения розетки и выключателя в одной распределительной коробке
Очень часто в каждой комнате квартиры устанавливается распределительная коробка, куда подключены все выключатели, светильники и розетки этой комнаты.
В этом случае из-за большого количества проводов, подходящих к распределительной коробке, достаточно трудно разобраться, что и куда необходимо подключить.
Как подключить к распределительной коробке розетку и выключатель?
Рассмотрим вариант, когда к одной распределительной коробке одновременно подключается розетка и светильник.
Итак, от распределительного щита к коробке подходит два провода – красный (фаза) и ноль (синий).
Порядок подключения выключателя и светильника точно такой же, как было рассмотрено выше.
Розетку подключают параллельно питающим проводам: фаза розетки подключается к питающей фазе (оба провода красного цвета), а ноль от розетки – к нулевому питающему проводу (оба провода синего цвета).
Соединенные провода необходимо хорошо обжать и запаять, после чего они надежно изолируются и аккуратно укладываются в коробке.
Похожие материалы на сайте:
Главная » Электрика » Как соединить провода в распределительной коробке
Правила монтажа распределительных коробок
Прежде всего давайте остановимся на правилах монтажа распределительных коробок. Ведь от этого зависит и надежность вашей электрической сети. Тем более, что эти правила вполне логичны и не потребуют серьезных капиталовложений.

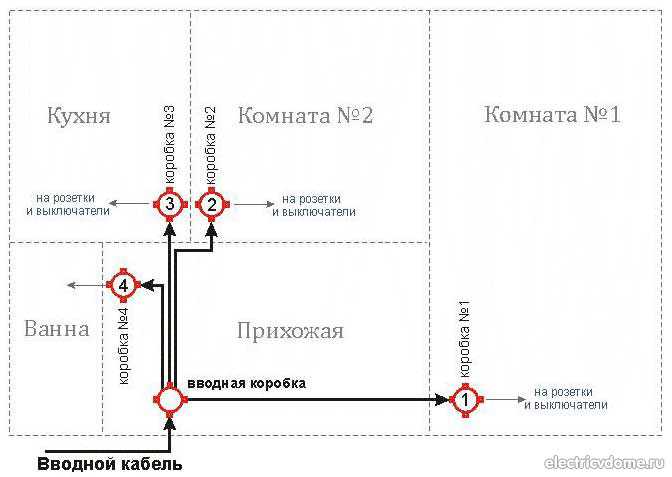

Расположение распределительных коробок в квартире
- Прежде всего следует помнить, что распределительная коробка должна быть выполнена из материала соответствующего поверхности установки. Так на сгораемые поверхности, например, дерево, следует устанавливать распределительные коробки из несгораемых материалов. Обычно это металл.
- Если же распределительная коробка монтируется на несгораемую поверхность, например, бетон, то можно применять коробки из трудносгораемых материалов. Обычно в этих целях используют стандартные коробки из специального пластика во множестве предложенные в строительных магазинах.
- Так же стоит помнить, что согласно п. 2.1.22 ПУЭ во всех местах ответвления и подключения проводников должен быть обеспечен запас провода обеспечивающий повторное подключение. Цена выполнения этого правила составит сущие копейки, а вот в случае необходимости выполнения пере подключения этот запас станет «золотым».
- Так же стоит оговорить место расположения распределительных коробок. Вообще оно не нормируется, но обычно их располагают у входа в помещение со стороны дверной ручки. Высота расположения распределительной коробки обычно составляет 10-20 см от потолка. Это позволяет ее максимально оградить от случайного прикосновения и визуально скрыть.
Заключение и дополнительные рекомендации
При подключении электрических приборов надо в точности соблюдать правила техники безопасности. Необходимо не только отключать питание, но и предотвратить случайную подачу напряжения. Приведенные выше рабочие операции выполнять будут проще, если применять качественные комплектующие изделия, инструменты. Следует проверить проводку, если предполагается монтаж оборудования, потребляющего больше электроэнергии.
Если возникли вопросы по инструкциям, замечания, имеются примеры собственных работ – используйте комментарии к статье
Обратите внимание на смежные по теме материалы в других разделах нашего онлайн-журнала. Там можно найти множество полезной информации, которая пригодится на практике
