Как расшифровать маркировку кабелей и проводов: система поиска кабельно-проводниковой продукции "кабель 911"

Расшифровка названия

Контрольные кабели регламентированы требованиями ГОСТ 1508-78, ГОСТ 26411-85. Маркировка состоит из стандартного набора символов, обозначающих назначение, конструкцию, особенности, типоразмер. Применяемые символы означают:

К — контрольный, одинарный проводник из меди;
В – виниловая защита проводника;
В — оболочка также из ПВХ;
Г — голый, брони нет.
Особенности конструкции отражаются введением новых символов дополнительно, или с заменой:
- Э — наличие экрана, уменьшает наводки;
- Климатическое назначение, если изменяется конструкция или применяются специальные материалы:
- ХЛ — холодное, температура до – 50°C;
- Т — тропическое, тепло, влажно, защищает от поражения плесенью;
- В — все климатические зоны, кроме арктической;
Исполнение по пожарной безопасности:
- нг — не поддерживает горения у групповой прокладки с пропаданием источника загорания;
- LS — понижено выделение дыма, содержание газов;
- LTx — сниженная токсичность от тления;
- Fr — высокая огнестойкость, не распространяет огонь;
Механическая защита:
- Бб — дополнительная защита броней из металлических лент;
- Шв — наружная шланговая ПВХ оболочка;
- з – заполнение пластикатом;
Ц – цветная окраска изоляции.

Таблица приводит кабель КВВГ, показана также маркировка всех моделей этой группы:

КВВГ	Изоляция и оболочка из поливинилхлоридного пластиката
КВВГ-П	Изоляция и оболочка из поливинилхлоридного пластиката, плоский
КВВГЭ	Изоляция из поливинилхлоридного пластиката, общий экран из алюминиевой или медной фольги, оболочка из поливинилхлоридного пластиката
КВВБ	Изоляция и оболочка из поливинилхлоридного пластиката, броня из двух стальных лент, наружный покров
КВВБГ	Изоляция и оболочка из поливинилхлоридного пластиката, броня из двух стальных лент
КВВБбГ	Изоляция и оболочка из поливинилхлоридного пластиката, броня из одной профилированной, стальной ленты
КВВГз	Изоляция и оболочка из поливинилхлоридного пластиката, с заполнением между оболочкой и изоляцией
КВВГзЦ	То же, с цветовой
КВВГзЦ-Т	То же, в тропическом исполнении
КВВБн	Изоляция и оболочка из поливинилхлоридного пластиката, броня из двух стальных лент, покров, не распространяющий горение
КВБбШв	Изоляция из поливинилхлоридного пластиката, броня из двух стальных лент, шланг из поливинилхлоридного пластиката
КВПбШв	Изоляция из поливинилхлоридного пластиката, броня из стальных проволок, шланг из поливинилхлоридного пластиката
КВВГнг-FRLs	Исполнение по пожарной безопасности. Кабель не поддерживает горения при групповой прокладке,

Через пробел после символьной составляющей, цифрами указывается типоразмер. Например, 37х1,5 говорит, что здесь 37 проводов поперечного сечения 1,5 мм2.

Конструкция кабелей

Основными составными частями являются:

Токоведущая жила — это пучок множества мелких медных проволочек округлой формы. Стандартом при изготовлении токопроводящей жилы является ГОСТ-22483. Жилы типа «Т» (предназначенные для использования в тропическом и субтропическом климате) состоят из сплава меди с оловом или имеют свинцово-оловянное покрытие, олова в котором содержится 40% или более.
Первый разделительный слой представляет собой плёнку из синтетического материала.
Изоляционный слой состоит из специального изоляционного каучука. Жилы с изоляцией окрашены в идентифицирующие цвета (обычно — голубой у нулевой жилы), либо на них нанесена продольная полоса. Если нулевой жилы нет, то голубой/синий цвет может быть нанесён на любую кроме заземлительной жилы, которую в свою очередь, как правило, выполняют в жёлто-зелёной расцветке (или ставят пометку «0»). Для кабелей с 1–2 жилами нет определённой окраски, но такие цвета, как белый/серый, красный, зелёный и жёлтый (выступая по отдельности не в сочетании) для пометки жил в многожильных кабелях не применяются. Фазные элементы обычно коричневого или чёрного цвета.
Скрутка. Интервал скрутки в жилах с изоляцией составляет приблизительно 16 диаметров по скрутке.
Второй разделительный слой — синтетическая плёнка из аналогичного материала, нанесённая на поверхность скрученных жил (микротальк и тому подобное). Если жилы с изоляцией отделены от оболочки, то в таком случае возможно изготовление без разделительной прослойки.
Внешняя оболочка изготовляется на основе бутадиенового каучука. В кабелях, состоящих из одной жилы, отдельные изоляция и оболочка могут быть заменены объединённой защитно-изоляционной оболочкой. Толщина защитно-изоляционной оболочки равна двум толщинам изоляции либо суммированным толщинам изоляции и оболочки.

Конструкция и отличия от силовых проводов

Конструктивно провод КВВГ состоит из следующих частей:

Сердечник – центральная часть кабеля, состоящая из одного или нескольких однопроволочных изолированных жил.
Повивы – располагающиеся радиально вокруг сердечника несколько рядов токопроводящих изолированных жил. Среди жил одного повива в обязательном порядке присутствует счетная пара – два проводника, имеющие изоляцию красного и синего цветов. Счетная пара служит ориентиром при подключении остальных жил к различным приборам, датчикам.
Поясная изоляция – расположенная между повивами и внешней оболочкой полиэтиленовая или полиамидная тонкая пленка, специальная бумага (кабельная или телефонная).
Внешняя оболочка – наружная изоляция, не имеющая цветной маркировки и защищающая кабель, токоведущую внутреннюю часть контрольной линии от воздействий окружающей среды.

В экранированных кабелях КВВГЭ между внешней оболочкой и поясной изоляцией располагается радиальный слой из алюминиевой или медной фольги.

Строение контрольного кабеля кввг

К основным отличиям кабеля КВВГ от силовых аналогов относятся следующие:

Максимальное напряжение –проводники марки КВВГ, в отличие от силовых аналогов ВВГ, при пропускании по ним переменного тока способны нормально работать при напряжении не более 660 В (0,66кВ).
Низкая устойчивость к пробивному напряжению – контрольный провод данной марки должен выдерживать напряжение номиналом 2,5кВ на протяжении 5 минут, в то время как силовые могут противостоять току с напряжением 3 кВ в течение 10 минут.
Цветовая маркировка жил – в каждом повиве выделяют 3 вида токопроводящих жил: счетная пара, состоящая из 2 проводников (синего и красного); остальные жилы, имеющие цветовую маркировку, отличную от той, которая уже есть у проводников счетной пары.
Скручивание жил в повивы – в контрольных проводах данного типа, в отличие от силовых аналогов, внутренние жилы скручены вокруг сердечника в радиальные слои, которые называют повивами (скрутками).
Предельная температура нагрева – внутренние однопроволочные проводники кабеля КВВГ выдерживают нагрев до температуры 700С, в то время как силовые аналоги могут нагреваться до 75-800С;
Толщина изоляции – у контрольного кабеля данного типа толщина внешней и внутренней изоляции в среднем на 20-30% меньше, чем у силовых.
Эластичность – минимальный радиус изгиба контрольного проводника колеблется от 3 до 6 его наружных диаметров, в то время как у силовых – всего 10-12.

Такой большой список различий дополняется еще одним – низкой стоимостью кабелей марки КВВГ, по сравнению с силовыми.

Характеристики и применение кабеля

При создании этих систем кабели марки КВВГ осуществляют непосредственное (фиксированное) электрическое соединение клемм датчиков — чувствительных элементов с клеммами модулей приёма и преобразования электрических импульсов снимаемых с датчиков и выполняют обратную задачу — соединяют клеммы выходных модулей этих систем с исполнительными органами управления этих систем.

Контрольные кабели можно использовать в системах постоянного и переменного тока при любых условиях. Так же существует несколько разновидностей КВВГ, информацию по ним можно изучить тут — http://www.a-kabel.ru/kabel/kontrolnyiy/kvvg

Техническая характеристика кабеля марки КВВГ:
Номинальное напряжение постоянного тока до 1000 вольт, а переменного тока при частоте тока до 100 герц 660 вольт.
Испытательное напряжение при продолжительности 10 минут- 25 кВ.
Рабочая t°С +50 до -50°С.
Допустимая длительная t°С нагрева его жил – до 70°С.
Допускаемый радиус изгиба при его прокладке -3 или 4 его наружных диаметров в зависимости от диаметра.
Допустимое усилие натяжения при прокладке должно быть не более 4 кгс/ мм².
Может эксплуатироваться в помещениях и местах при температуре +35°С с относительной влажностью не выше 98%.
Толщина изоляции зависит от величины сечения жил составляет — от 0,9 — 0,6 мм.
При t°С=20 градусах при различных его сечениях его жил электрическое сопротивление 6-10 Мом/км.
Каждая токоведущая жила имеет надёжную пожаростойкую поливинилхлоридную изоляцию.
Все жилы скручены по всей длине, имеют цветовую или цифровую маркировку. Цвет цифровой маркировки жил, что значительно упрощает монтаж при коммутации жил.
Потребная длина оговаривается при заказе заказчиком с его поставщиком.
Хранение кабеля КВВГ на открытой площадке предприятий возможно не более двух лет.
Прокладывать можно по кабельным конструкциям наклонно, вертикально и горизонтально по различным кабельным сооружениям и эстакадам.

Прокладывать кабельные трассы контрольных кабелей в помещениях предприятий можно в:
в специальных защитных коробах, по полкам, лоткам
в керамических, асбоцементных, сварных, водопроводных и пластмассовых низкого давления трубах
кабельных каналах, блоках, коллекторах и туннелях.

Классификация и цена

Данный вид продукции выпускается, кроме обычного исполнения, со следующими особенностями:

в холодостойком исполнении, при наличии в маркировке через дефис обозначения ХЛ;
тропический вариант, с буквой Т. Данная разновидность устойчива к воздействию плесневого грибка;
с экранирующим слоем – дополнительно обозначается буквой Э, чтобы исключить воздействие рядом расположенных проводов при групповой прокладке;
с негорючими свойствами – буквы НГ.

Также указанный материал различается числом жил – до 37 и площадью их поперечного сечения – в пределах от 7,7 до 29,3 мм.

Цена различается, в зависимости от политики торговой компании и разновидности продукции – в пределах от 15 до 300 рублей за погонный метр. На стоимость также влияет размер приобретаемой партии.

Расшифровка обозначения

Маркировка провода данного типа состоит из двух блоков: буквенного (состоящего из 4-8 букв) и цифрового (двух чисел, разделенных знаком умножения «×»).

Обозначение (аббревиатура) самого простого провода КВВГ 4×1 расшифровывается следующим образом:

«К» – кабель является контрольным;
«В» – в качестве изоляции для внутренних жил проводника используется такой материал, как поливинилхлоридный пластикат (ПВХ пластикат);
«В» – наружная изоляция всего проводника (оболочка) выполнена из ПВХ пластиката;
«Г» – кабель не имеет специального защитного внешнего покрытия (можно также расшифровать как «голый»).

Цифровой блок указывает на количество жил и номинальное поперечное сечение каждой из них. В данном случае провод содержит 4 жилы, каждая из которых имеет поперечное сечение 1,0 мм.

Помимо указанных выше базовых символов, в маркировке могут также содержаться следующие дополнительные буквы:

«Э» – кабель имеет экран (расположенный между внешней изоляцией и внутренними токоведущими жилами слой алюминиевой фольги и медной сетки), который обеспечивает защиту от возникновения в нем наведенного напряжения (наводки) от расположенных рядом силовых высоковольтных линий;
«НГ» – используемый для внутренней и внешней изоляции материал имеет пониженную горючесть;
«НГ-LS» – внутренняя и наружная изоляции провода при плавлении выделяют небольшое количество вредных газов и дыма;
«(А)» – изоляционный материал не распространяет горение;
«Ц» – внутренние токоведущие жилы контрольного провода имеют цветовую маркировку.

На заметку. Если в маркировке данного контрольного провода перед обязательным буквенным блоком «КВВГ» стоит буква «А», то это означает, что внутренние токоведущие жилы выполнены из алюминия. Если такой буквы в маркировке нет, то токопроводящие элементы кабеля сделаны из меди.

Особенности монтажа

Кабель может прокладываться следующими способами:

открытой линией – по поверхностям строительных конструкций. При этом применяется дополнительная защита в виде гофрированных рукавов или металлических труб;
по кабельным эстакадам – применяется исключительно на промышленных объектах, с соответствующей защитой от неблагоприятных природных и механических факторов;
скрытая прокладка – внутри помещений, в штробах, проделанных в штукатурном слое;
под землёй – предусмотрена обязательная защита провода от механических повреждений.

Также читайте: Самонесущий изолированный провод — СИП кабель

Выбор способа прокладки зависит от предназначения линии. Идентификация жил облегчается соответствующей маркировкой или цветовым обозначением изоляции.

Особенности технической эксплуатации

АВВГ используется во многих сферах жизнедеятельности. Это незаменимый электротехнический компонент при построении распределительных подстанций на промышленных объектах, обустройстве щитовых местных линий электропередач. Он нередко применяется при прокладке проводки внутри жилых помещений и производственных цехов.

В процессе прокладки и эксплуатации кабеля АВВГ нужно гарантировать отсутствие механических и компрессионных повреждений, поскольку изделие не защищено бронированной лентой. Провод отличается высокой чувствительностью к растяжению, которое может повредить изоляционный слой из поливинилхлорида. Таким образом, в процессе прокладки по стенам или опорным столбам нужно обеспечить минимальное провисание.

Если требуется прокладка в грунте, то следует покупать кабель с маркировкой АВВГз. Данные изделия отличаются от обычного АВВГ-провода более плотным расположением жил. Для уменьшения свободного пространства внутрь добавляют ПВХ-пластикат, который также применяется для производства внешней оболочки. Для начала выкапывается траншея, затем создается песчаная подушка, а уже после укладывается кабель. Убедившись в отсутствии натяжения, трассу засыпают слоем песка толщиной не менее 150 мм.

Важно! Независимо от типа выбранного кабеля при прокладке в земле следует обеспечить дополнительную защиту сигнальной лентой. Ее толщина и протяженность подбираются таким образом, чтобы полностью перекрыть кабель, как по ширине, так и по длине

В точках, где допустима большая нагрузка на грунт, проводник защищается металлической трубой.

Кабель АВВГнг является идеальным вариантом для обустройства электросетей на объектах с повышенными требованиями к пожарной безопасности, где необходимы изделия негорючего типа. Приставка «нг» означает отсутствие горения даже в том случае, если компоненты прокладываются пучками.

Где можно использовать

В бытовой сфере активно используется АВВГ-кабель с небольшим сечением жил – до 6 кв. мм. Наличие двойного защитного слоя (изоляция жил и внешняя оболочка) позволяет применять изделие для открытой проводки без кабель-каналов. С другой стороны, пластиковый короб сохраняет эстетичность, поэтому все-таки рекомендован к эксплуатации. Если планируется организация проводки скрытого типа, то кабель следует прятать внутри гофры.

ПВХ-пластикат позволяет противостоять ультрафиолетовым лучам, поэтому кабель АВВГ может размещаться даже на улице, под открытым небом. Конструкция провода позволяет защитить его от воздействия пыли и влаги, поэтому можете смело обустраивать электрические цепи в более влажных помещениях – подвалах, погребах и там, где высока вероятность появления плесени.

Совет! АВВГ нельзя эксплуатировать в парилках, банях и других подобных местах, поскольку верхняя планка диапазона рабочих температур составляет +50 гр. Цельсия. Как известно, средняя температура воздуха в парилке приблизительно равна +90 гр. Цельсия.

Требования к хранению и транспортировке

Кабель поставляется и хранится на специальных деревянных барабанах. В процессе намотки концы провода фиксируют на «щеке» барабана, что упрощает проверку изделия. Срок хранения АВВГ зависит от условий:

под открытым небом – 2 года;
под навесами в павильонах – 5 лет;
на специализированных складах – 10 лет.

Не стоит путать барабаны с бухтами. Тем не менее, АВВГ может перевозиться и храниться в последних, но вес одной должен составлять до 25 кг. Дополнительно бухта комплектуется упаковкой, исключающей произвольное разматывание. Независимо от выбора на изделие клеится этикетка или технический паспорт, который прячется в непромокаемую оболочку.

Технические параметры

Основные характеристики кабеля данного типа:

температурный режим нормального функционирования от —50 до+70градусов;
максимально разрешенная температура эксплуатации 75 градусов, при 80 и более КВВГ выходит из строя;
разрешенное максимальное напряжение 630 В;
влажность воздуха не должна быть выше 92%;
разрешенная температура при прокладке кабеля от 0 до 15 градусов;
сопротивление изоляции от 5 до 9 МОм на километр. Чем провод толще, тем ниже показатель сопротивления;
строительная длина 145 м;
разрешенный радиус загиба 4 собственных диаметра;
масса изделия начинается от 70 кг/километр.

Кабель КВВГ технические характеристики сечения Гибкий контрольный кабель всегда имеет защитную оболочку из ПВХ. Но ее достаточно легко повредить об острый камень или инструмент. В среднем гарантия на такой кабель до трех лет. Срок может быть больше или меньше, все зависит от территории прокладки и метода. Срок службы при грамотном использовании составляет 20-25 лет. В местах с агрессивными погодными условиями срок будет не больше 15 лет.

Вам это будет интересно Применение кабеля КГН

Сфера использования

Такие изделия можно использовать не только на промышленных объектах, но и в быту, в строительстве и сельскохозяйственных предприятиях, в лесной области, в перерабатывающих заводах и прочее.

Почти любая работа человека делает популярным подземные, и воздушные установки силовых проводов. Достаточно высокие характеристики и качество, осуществляют долгую работу КВВГ.

Многожильный кабель

Самым основным качеством кабеля для применения в достаточно узких областях, будет его стойкость к опасным средам. Поэтому, КВВГ можно с высокой эффективностью использовать в химической промышленности, на территориях с высокой влажностью или атомных станций.

С каждым годом область применения силового кабеля КВВГ становится более обширной. Поэтому многие заводы берут на себя большую ответственность, потому что изделия должны быть не только безопасными для человека и природы, но и соответствовать всем ГОСТам. Для этого нужно пройти регистрацию продукта, провести множество тестирований. Необходимо подчеркнуть, что сертификат государственной регистрации продукции должен быть на каждое изделие.

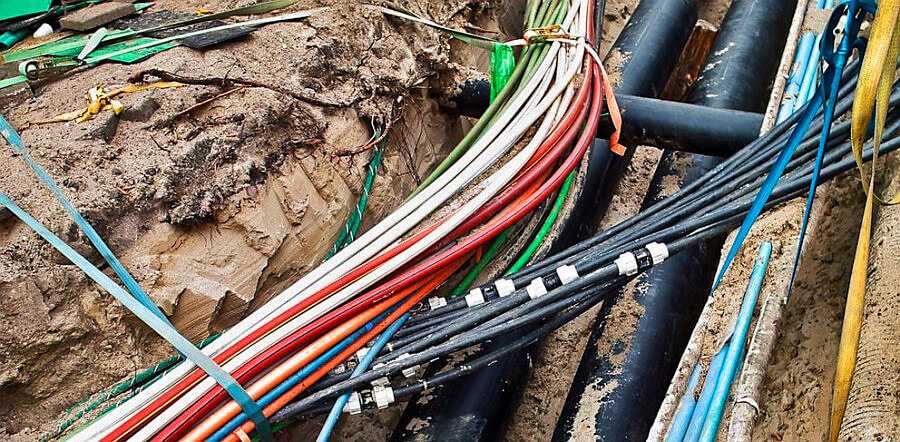

Процесс подземной прокладки

Производители кабеля КВВГ

В настоящее время существует не так много честных и добропорядочных производителей.

Очень часто можно попасть на подделку. Всегда можно потребовать у продавца лицензию на продажу, если он отказывается, то возможно перед покупателем подделка. Ниже представлены самые популярные изготовители КВВГ.

Марпосадкабель

В наличии есть огромное количество монтажных, силовых, автомобильных кабелей. Больше 1000 макроразмеров проводов. Фабрика основана в Московской области более 30 лет назад. Имеет отличную репутацию и отзывы. По отношению к других предприятиям, у этой фабрики очень демократичные цены.

Кубанькабель

Изготавливают продукцию на заказ, причем в достаточно короткие сроки. На каждый товар выдается сертификат соответствия и гарантия. Возможна доставка в другие регионы железнодорожной компанией. На предприятии работают действительно профессионалы своего дела с индивидуальным подходом к каждому клиенту. Первые в России, кто выпускает провода с защитой от грызунов.

Кирскабель

Завод был основан еще в 1729 году. В ассортименте много моделей с низким дымовыделением. В настоящее время разрабатывают новые виды кабельной продукции с безгалогенными композициями и высокой степенью огнеупорности. Несколько лет назад открылся новый цех по изготовлению контрольных FRLS изделий. Завод имеет множество благодарностей и грамот.

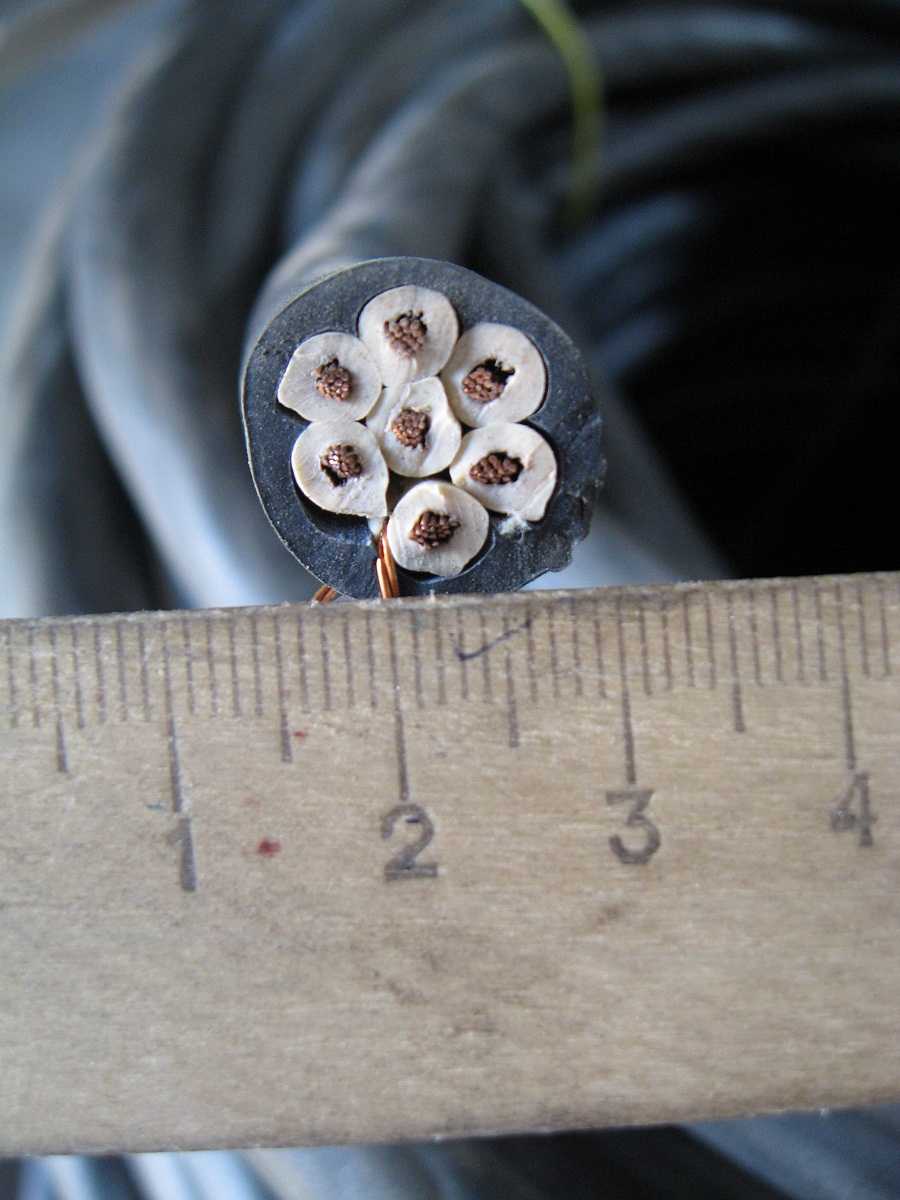

Как замерить сечение

Камкабель

Один из популярных заводов в Европе и России. Есть всегда в наличии любой провод, быстрая доставка и достаточно приятные цены. Имеется более 50000 маркоразмеров кабельных изделий. Также осуществляет доставку по всей России по приятной цене.

Нужно подчеркнуть, что при самостоятельной прокладке необходимо позаботится о правилах безопасности и правильной эксплуатации. Для таких тяжелых изделий обязательно нужно устанавливать опоры, которые будут поддерживать изделие. Иначе в процессе провисания он может получить механические повреждения.

Многие электрики не рекомендуют прокладку глубоко под землей, для этого необходимы специальные провода с дополнительной защитой от нагрузки. КВВГ в отличии от ВВГ типа, достаточно устойчив к изменениям погоды, возникновению пожаров или максимально низким температурам. Цены на силовой кабель могут достигать 300000 тысяч рублей.* Все зависит от толщины сечения.

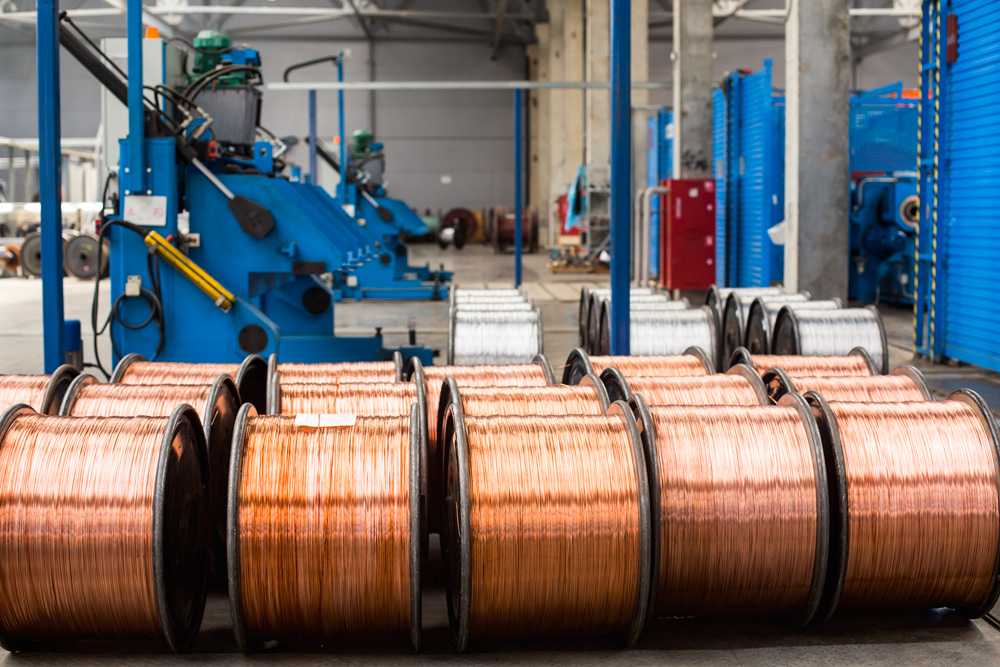

Процесс производства
