Скрутка проводов разного сечения

Соединение проводов

Для обеспечения полноценной электроводимости важным моментом является целостность проводки. Недопустимо ее повреждение или некачественное сцепление

Важно гарантировать плотное примыкание контактов и надежность соединения в зонах «электрических узлов». Различают определенные способы, устраняющие разрывы в кабеля

В их числе следует отметить сварку. Она применяется в отношении медных и алюминиевых проводов. При этом обеспечивается особенно надежное сцепление.

Соединения можно разделить на виды:

• скрутка;
• сварка;
• пайка;
• опресовка;
• клеммные колодки;
• самозажимные клеммники (клеммы WAGO);
• колпачки СИЗ;
• болтовой зажим.

Самое полноценное соединение для проводов изготовленных из меди – пайка. Ее легко осуществить при помощи флюса (канифоль, бура) и оловянного припоя. Так же применяют клеммники – специальное приспособление, которое выполняется при помощи винтовых зажимов. Их подбирают отдельно в соответствии с сечением жил.

Нередко используются и самозажимные клеммники, для экономии времени на проведении электромонтажных работ. С целью изоляции скрученного или спаянного электрического соединения используют изоляционные колпачки СИЗ. Сегодня в энергетике широко применимы клеммы WAGO, которые выпускаются для проводных проводов и кабелей различных диаметров. К тому же клеммы WAGO позволяют соединить жилы из различных материалов (медь и алюминий).

Выбор какое соединение использовать зависит от различных факторов:

• материал (сталь, медь, алюминий);
• количество скручиваемых элементов;
• сечение;
• место проведения работы (дом, улица, в земле и т.д.).

Как соединить электрические провода наконечниками

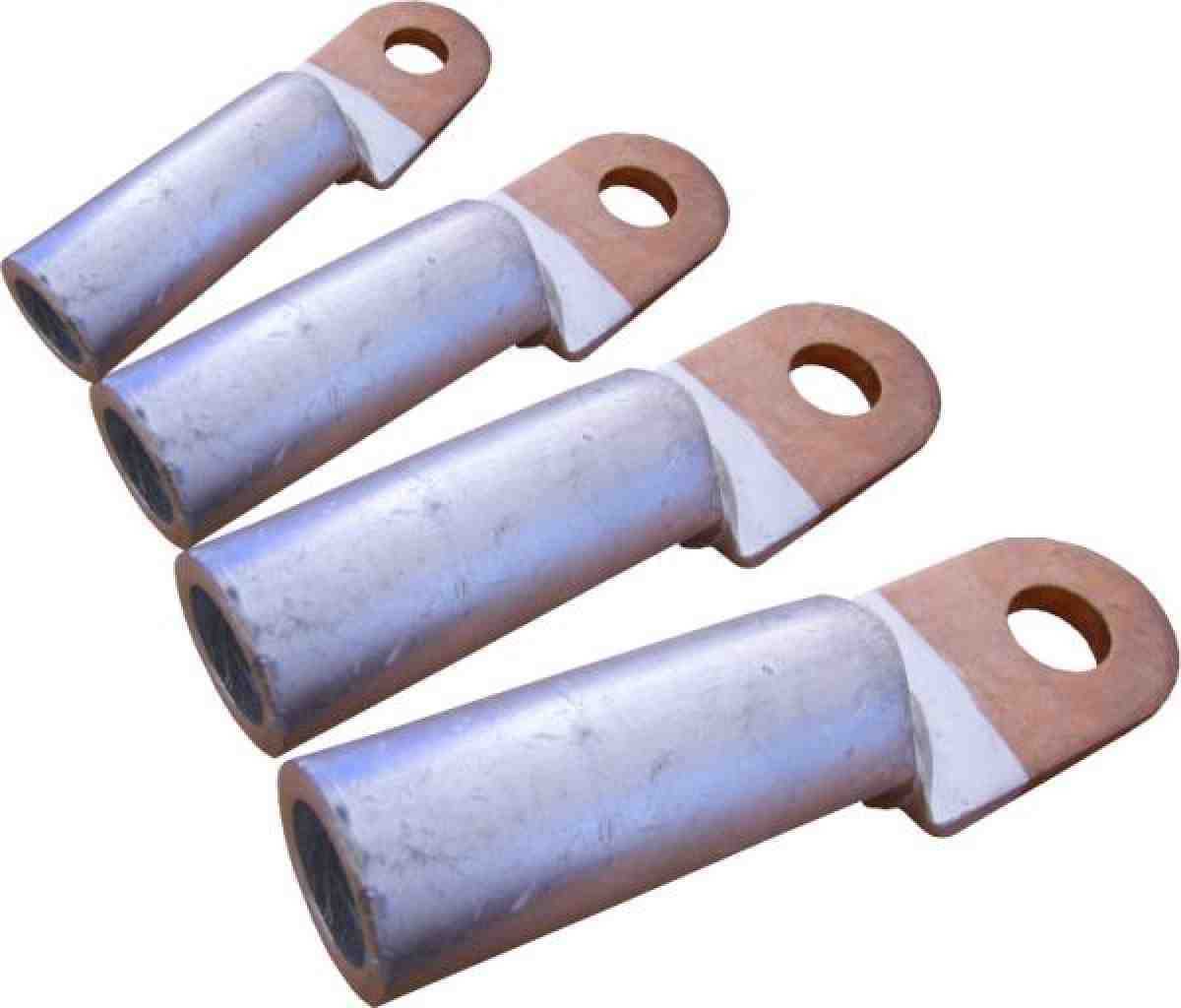

Ещё один способ — это использование наконечников. Наконечник похож на кусочек трубки, разрезанной и развёрнутой в плоскость с одной стороны. В плоской части просверлено отверстие для болта. Наконечники позволяют соединять кабеля любого диаметра в любом сочетании. При необходимости соединить медный кабель с алюминиевым используют специальные наконечники, у которых одна часть медная, а другая алюминиевая. Также возможен вариант, при котором между наконечниками прокладывается шайба, латунная или медная лужёная.

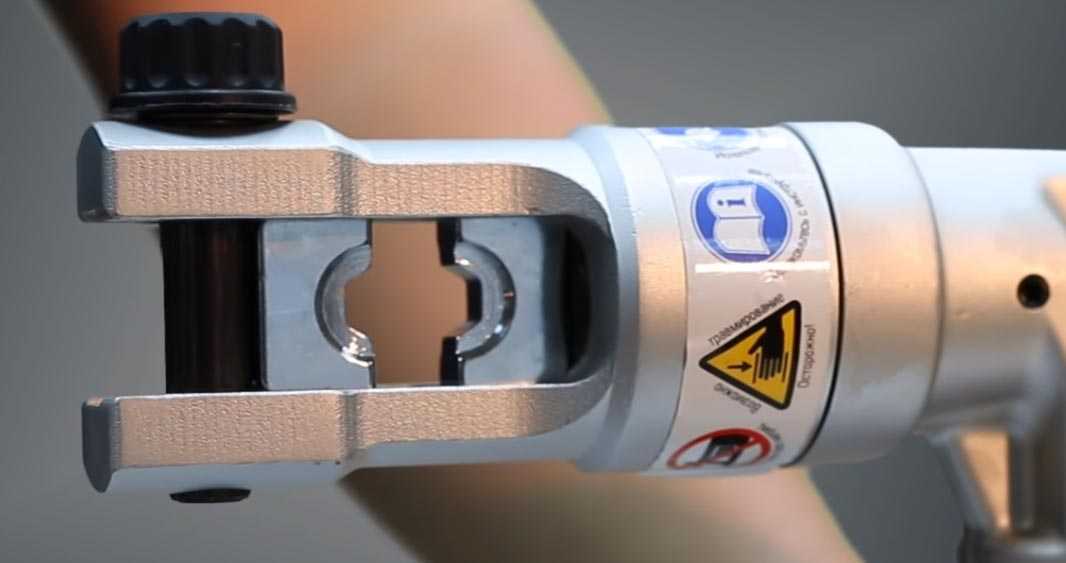

Наконечник напрессовывается на кабель с помощью опрессователя, аналогично тому, как соединяются провода с помощью опрессовки.

Варианты скручивания многопроволочных проводов

На практике применяют 3 способа скручивания гибких многопроволочных жил. Выбор метода осуществляется по ситуации и исходя из предпочтений мастера. Способы таковы:

• последовательное соединение;
• параллельное соединение;
• бандаж из тонкой проволоки;

Последовательная скрутка

Зачищенные жилы прикладываются друг к другу так, чтобы они образовали перекрестие. Затем проводники скручиваются между собой. Выполняемое соединение симметрично относительно перекрестья жил. Концы проводов торчат в противоположные стороны. После выполнения скрутки ее желательно слегка подтянуть, чтобы она затянулась.

Способ хорош компактностью полученного соединения. Его толщина не превышает 3 диаметра провода с изоляцией. Следует соблюдать внимательность. Если скрутка защищается от влаги термоусаживаемой трубкой, то изоляция надевается на жилу до выполнения соединения.

Параллельная

С концов проводов снимается изоляция. Жилы следует соединять так, чтобы зачищенные участки находились параллельно. Концы проводов смотрят в одну и ту же сторону. Затем тоководы навиваются друг на друга в форме спирали

Важно выполнять соединение максимально тугим, но не сломать проводники чрезмерным усилием

Такую скрутку можно найти в распределительной коробке. Для защиты контакта применяется изолента или термоусадка. На временных и неответственных соединениях допускается для изоляции использовать ПВХ трубку (кембрик).

Бандажная скрутка

Бандажное соединение жил пригодно для подключения толстых проводов, которые проблематично согнуть руками или пассатижами. Токоведущие жилы укладываются друг к другу. Предварительно их необходимо как следует зачистить со всех сторон с помощью надфиля или напильника. Затем оголенные жилы плотно обматываются по кругу максимальным количеством более тонких проводов. Похожее соединение используют на опорах ЛЭП.

Важно! Не следует соединять жилы кабелей узлом. Контакт получится максимально прочным на разрыв, но крайне ненадежным с точки зрения электропроводности

Гильзы

Третий простой способ соединения проводников это опрессовка гильзами.

Для стыковки медных проводов чаще всего применяют гильзы ГМЛ. Расшифровывается как:

Гильза

Медная

Луженная

Для соединения чисто алюминиевых – ГА (гильза алюминиевая):

Для перехода с меди на алюминий специальные переходные ГАМ:

Что из себя представляет способ опрессовки? Все достаточно просто. Берете два проводника, зачищаете на необходимое расстояние.

После этого с каждой стороны гильзы проводники вставляются во внутрь, и все это дело обжимается пресс-клещами.

При очевидной простоте, есть в этой процедуре несколько правил и нюансов, при не соблюдении которых можно легко испортить, казалось бы, надежный контакт. Читайте об этих ошибках и правилах как их избежать в статьях ”5 правил опрессовки” и ”Обжим изолированных наконечников, гильз и клемм”.

Для работы с проводниками больших сечений 35мм2-240мм2 используется гидравлический пресс.

До сечений 35мм2 можно применять и механический с большим размахом ручек.

Гильзу нужно обжимать от двух до четырех раз, в зависимости от сечения провода и длины трубки.

Самое важное в этой работе – это правильно подобрать размер гильзы. Например при соединении моножил, гильзу обычно берут на размер меньшего сечения.

Например при соединении моножил, гильзу обычно берут на размер меньшего сечения.

А еще таким образом можно соединить в одной точке одновременно несколько проводников. При этом будет использована всего одна гильза.

Главное полностью заполнить ее внутренне пространство. Если вы обжимаете одновременно три проводника, и у вас внутри остались еще пустоты, то нужно это свободное пространство ”забить” дополнительными кусочками того же провода, либо проводниками меньшего сечения.

Только после этого можно прессовать.

После обжатия такое соединение требуется заизолировать. Удобнее всего это сделать термоусаживаемой трубкой ТУТ.

Есть трубки с клеевой основой. При нагреве такой клей вытекает наружу и обеспечивает герметичность соединения.

Изолирование при помощи термотрубки также довольно простой процесс. При отсутствии газовой горелки или фена, для малых сечений достаточно даже зажигалки.

Опрессовка гильзованием является одним из самых универсальных и надежных соединений, особенно при необходимости наращивания кабеля, в том числе вводного.

Изоляция при этом получается практически равноценной основной, при использовании еще и внешней трубки ТУТ в качестве кожуха.

Сколько проводов должно быть в скрутке

Чаще всего, рекомендуется собирать не более 6ти жил сечением 2,5мм.кв. в одну скрутку, а лучше, особенно если мало опыта, не более 4х. Кабели с таким сечением применяются в квартирах для розеточных групп.

Проводников сечением 1.5мм.кв., используемых для освещения, можно взять и больше. А кабели, идущие на электроплиту, с сечением жил 6мм.кв, как вы понимаете даже шесть штук аккуратно соединить на скрутку без опыта очень тяжело.

Чтоб не заучивать максимально рекомендованное для скруток количество проводов:

Есть простое правило:

 Суммарное сечение всех жил в скрутке не должно превышать 16 мм.кв, а общее количество проводов 6ти штук

 Стандартные распределительные коробки, чаще всего имеют до 6ти мест ввода кабеля, соответственно скруток с большим количеством проводников обычно не получается.

Еще одно простое объяснение ограничению максимального количества жил следующее – большее их количество просто не позволит качественно ухватить их инструментом при работе.

Поэтомуо я рекомендую не скручивать более 6 проводов одновременно. Но, при определенной сноровке и сильных руках, либо при использовании различных приспособлений, можно в редких случаях свивать до 8 штук.

Ниже представлена таблица, в которой указано рекомендованное максимальное количество проводов в одной скрутке, для разных сечений кабеля:

Сечение провода мм.кв	Количество проводов в скрутке
Рекомендовано	Максимальное
1.5	6	8
2.5	4	6
4	3	4
6	2	2
10	2	2

Старайтесь, при электромонтаже, избегать случаев, когда необходимо скрутить большее количество проводов, чем рекомендуется здесь.

Всегда лучше сделать дополнительную распределительную коробку, чем получить некачественное соединение, которое затем доставит вам массу проблем.

И еще раз хочу напомнить, официально, простая скрутка в электрике запрещена и используется лишь в комплексе с другими методами соединения – сжимом, сваркой и т.д.

Я уверен, что найдётся масса людей, которая скажет, что с легкостью качественно скручивает и большее количество жил, и получаемое соединение максимально надежно. Я спорить с этим не стану, более того, в моей практике приходилось делать и такое (я проводники всегда свариваю, после скрутки).

Ярким примером этого, может быть статья о наращивании вводного кабеля в квартиру, где скручивалось 3 провода по 6мм.кв. При применении определенных технологий это возможно, но делать это постоянно я не советую, используйте такую возможность лишь как исключение.

А как считаете вы? Расскажите о своём опыте монтажа скруток и максимального количество проводов, которые получается сделать качественно. Особенно интересует мнение начинающих электриков, которые решили сделать проводку в квартире или на даче.

Способы соединения проводов или кабелей между собой

Места соединения двух проводников должны удовлетворять следующим требованиям:

• надежность;
• механическая прочность.

Соблюсти эти условия можно и при соединении проводников без спайки.

Опрессовка

Этот метод требует наличия специального оборудования. Опрессовка проводов гильзами проводится как для медных, так и для алюминиевых проводов разных диаметров. В зависимости от сечения и материала выбирается гильза.

Алгоритм опрессовки:

• зачистка изоляции;
• зачистка проводов до чистого металла;
• провода нужно скрутить и вставить в гильзу;
• проводники обжимаются при помощи специальных клещей.

Подбор гильзы вызывает основные сложности. Неправильно выбранный диаметр не сможет обеспечить надежного контакта.

Болтовое соединение

Для контакта используются болты, гайки и несколько шайб. Место соединения получается надежным, но сама конструкция занимает много места и неудобна при укладке.

Порядок соединения такой:

• зачистка изоляции;
• зачищенная часть укладывается в виде петли с диаметром, равным сечению болта;
• на болт надеваются шайба, затем один из проводников, другая шайба, второй проводник и третья шайба;
• конструкция затягивается гайкой.

С помощью болта можно соединить несколько проводов. Затягивание гайки производится не только руками, но и ключом.

Клеммники

Клеммник представляет собой контактную пластину в полимерном или карболитовом корпусе. С их помощью соединить провода может любой пользователь. Соединение происходит в несколько этапов:

• зачистка изоляции на 5-7 мм;
• удаление оксидной пленки;
• установка проводников в гнезда друг напротив друга;
• фиксирование болтами.

Плюсы – можно соединить кабели разных диаметров. Недостатки – можно соединить только 2 проводка.

Виды клеммников для многожильных и одножильных кабелей

Всего существует 5 основных видов клеммников:

• ножевые и штыревые;
• винтовые;
• зажимные и самозажимные;
• колпачковые;
• ужимные типа «орех».

Первый вид используется редко, они не рассчитаны на большие токи и имеют открытую конструкцию. Винтовые клеммы создают надежный контакт, но не подходят для соединения многожильных кабелей. Зажимные клеммники – самые удобные в применении приборы, для их установки не нужно специальное оборудование. Колпачковые также используются часто, но в отличие от зажимных приборов колпачки можно использовать неоднократно. «Орех» практически не используется.

Клеммы в распределительной коробке (медные или металлические)

Клеммы являются самым распространенным способом соединения в распределительной коробке. Они стоят дешево, легко монтируются, обеспечивают надежную фиксацию контакта и могут использоваться для соединения меди и алюминия. Недостатки:

• дешевые приборы обладают низким качеством;
• соединить можно только 2 провода;
• не подходят для многожильные проводов.

Самозажимные клеммники WAGO

Используется 2 вида клеммников Ваго:

• С плоскопружинным механизмом – их еще называют одноразовыми, так как повторное использование невозможно. Внутри находится пластина с пружинными лепестками. При установке проводника лепесток отжимается, а провод зажимается.
• С рычажковым механизмом. Это наилучший вариант соединителя. Зачищенный проводник вставляется в клемму, зажимается рычажок. Возможна повторная установка.

При правильной эксплуатации клеммники Ваго работают 25-30 лет.

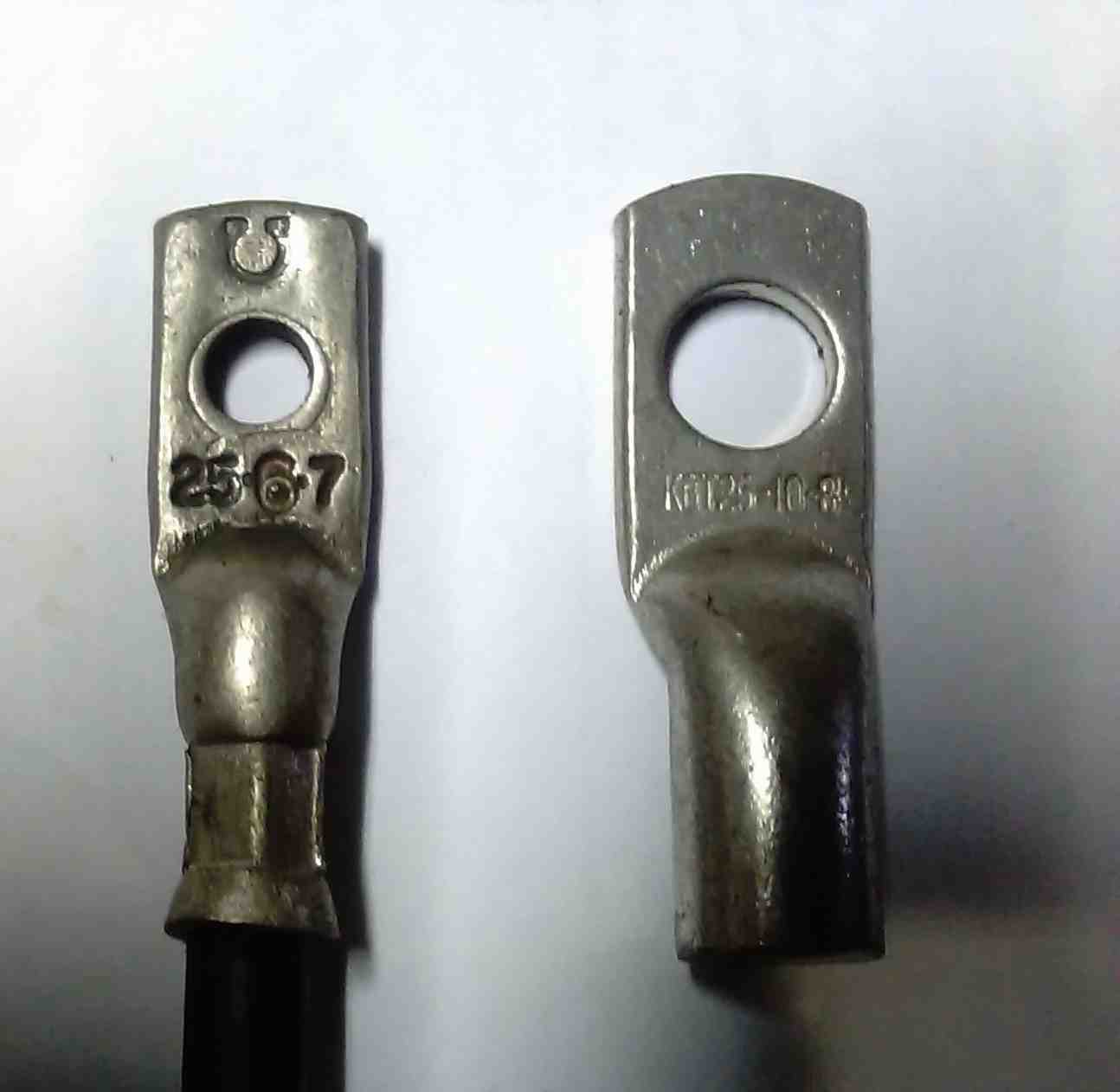

Использование наконечников

Для подключения используют 2 вида наконечников и гильз:

• в первых соединение производится внутри изделия;
• во втором оконцевание двух электропроводов происходит разными наконечниками.

Соединение внутри гильзы или наконечника является прочным и надежным. Также существуют специальные гильзы для подсоединения медных и алюминиевых проводов.

Пайка наконечников электропроводки

Наконечники соединяются с проводком при помощи пресса. Если его нет, можно обеспечить контакт путем пайки.

Электропровод и наконечник внутри облуживается, зачищенный кабель заводится внутрь.

Всю конструкцию на контакте надо обмотать стекловолоконной лентой, прогреть горелкой до плавления олова.

ТеплопитБел-из Беларусии оказался лучший

Важные замечания по соединению проводов

Отметим важные моменты, касающиеся электрических проводов.

1. Все скручиваемые между собой провода не должны болтаться где-то в воздухе! Они обязательно должны быть помещены в соединительную (распределительную коробку).
2. Во всех соединениях проводов следите за тем, чтобы оголенные концы проводов были полностью спрятаны в соединительной колодке. Т. е. старайтесь сделать соединение так, чтобы после этого соединения невозможно было бы рукой добраться до оголенного конца провода.
3. Не старайтесь достать провод из тех колодок, которые для этого не предназначены. Например, есть умельцы, которые и из клемм wago умудряются вынуть провода. Но я этого не рекомендую делать, поскольку такое изъятие всегда связано с деформацией провода. А это недопустимо, т. к. нагрузку в сети должны испытывать целые провода, а не полусломанные, которые могут привести к замыканиям.

На этом статья заканчивается. Мы с Вами подробно изучили вопрос того, как соединять провода в квартире. Теперь, при перемещении розетки с одного места на другое Вы без проблем сможете удлинить провода, проложив их в стене и сделав верное соединение.

Поставили мне дома эти колодки… Лучше бы на скрутках всё сделали. Не работает розетка и всё тут. Позвал электрика, он сразу сказал, что проблема в колодках и что они (проблемы) будут периодически появляться. Полез в коробку и точно: провернул провод в колодке, розетка и заработала. А проблемы не могут не появиться: в колодке провода прижимаются тоненькими лепестками, сильно похожими на стальные. Так что буду искать что-то другое вместо колодок…

Честно Вам скажу, что сам дома все соединения делал через колодки. В кухне очень много подводки электричества: 3 розетки, теплый пол. посудомойка, вытяжка, микроволновка и все на колодках, которые спрятаны в распределительных коробках либо розетках.

Не спорю, бывают случаи, но это скорее исключение, чем правила. Могла попасться бракованная партия. А примеры бывают очень разные. У кого-то и стена разваливается после штукатурки, а у кого-то по 25 лет никаких проблем. Но это не значит, что теперь не нужно штукатурить стены. Где-то была нарушена технология. Поэтому, тут нужно изучать проблему, смотреть глубже, почему так происходит. А если бы скрутки были самыми надежными, то их бы пожарники не запрещали.

Здравствуйте. Провожу электропроводку минипекарни. Все отлично кроме одного но. Дело в том что предприятию открываю в отдаленном уголке от цивилизации в маленьком деревеньке. До города 2000 км и только самолетом. Поэтому всем заранее запасался. Кроме естественно проводов. А тут проводов кое как нашел обычную белую лапшу двухжильную и трехжильную алюминиевую с сечением 1.5 кв.мм. и медную трехжильную 2.5 кв.мм. Электрика трехфазная. На освещение провел 2-х жильную лапшу, а на розетки с ЗУ трехжильные. У меня всего три оборудования питающих 380 Вт. Тестомес 2,4 кВт, Мукопросеиватель 1,2 кВт, Печь 19,2 кВт. Так как выбора нет всем троим провел проводки с сечением 2.5 кв.мм. Кроме печки тестомес и мукопросеиватель работают отлично. Но вот когда печку включаю через 5 минут УЗО 63А 30Ма выключает подачу электрики. Я думаю что это связано с сечением провода т.к. на инструкции я нашел что нужно использовать провод с сечением 6 кв.мм. Как можно выйти из ситуации. Конечно было бы отлично найти провод 6 кв.мм. Но у меня есть только 2.5 кв мм. Скажите пожалуйста можно ли использовать трехжилку в качестве одного провода т.е соединить все три на одно?

Да. Оптимально будет сделать все три жилы одного провода 1 фаза (получится 7.5 кв мм), еще 3х жильный провод под вторую фазу, и так же на третью фазу, так же для ноля (тоже соответственно 7.5кв мм ), и заземления. При таких нагрузках (около 60 а), ни какие клеммы не выдержат (разве только винтовые. но для себя я бы не рискнул), необходимо скрутки, которые облудить и пропаять ( использовать бескислотный флюс припой и простейшую газовую горелку + футорка ( медная трубка диаметром 25мм один конец завальцован на держак чтобы припой не вытек, глубина 3см примерно), Либо сварочный аппарат и электрод по меди ( концы скруток обварить до сваривания между собой всех жил в скрутке в шарик на конце).

Способы соединения проводов: методика проведения операции

Скрутка считается наиболее распространенным вариантов скрепления нескольких проводников между собой. Для этого метода достаточно снять изоляцию с токоведущих жил, и выполнить плотную скрутку их между собой.

Важно! Для максимальной надежности подобного соединения рекомендуется устранять материал изоляции не менее чем на 5 см. Для хорошего контакта провода прижимаются пассатижами

Способ спаивания двух проводников занимает немного больше времени, чем предыдущий, но он отличается большей надежностью. Концы проводников покрываются оловом или канифолью, после чего аккуратно спаиваются. Подобное крепление не создает большого сопротивления в проводниках.

Сварочный способ похож на спаивание, однако требует большей внимательности и привлечения специалистов для подобной работы.

Соединительные клеммы — наиболее популярный и расширенный вариант. Подобными крепежами пользуются в щитовых приборах и распределительных коробах. Удобство соединения заключается в возможности использовать токоведущие жилы различного сечения и материала изготовления.

Не уступают колодкам и пружинные крепежи. Метод подобного соединения не менее надежный, но оперативный. При помощи такого, каждый сможет справиться с задачей подключения электропроводки. В домашнем обустройстве практикуется использование болтовых зажимов и соединений. Единственный недостаток подобного крепежа — это обязательная и прочная изоляция. Такими приспособлениями скрепляются многожильные провода и проводники с различным сечением.

Пружинные клеммники для проводов разного сечения

Соединение между собой 6 проводов

ВРЁТЕ!!!

По сути ОСКОРБЛЯЯ форумчан неоднократно и много обсуждавших виды контактных соединений, например УВАЖАЕМОГО Камикадзе, который ПОДРОБНЕЙ ВСЕХ на просторах Русскоязычного интернета описал разные виды контактных соединений!

Это не говоря про НАРУШЕНИЕ правил форума в которых пишется прежде чем создавать тему нужно почитать форум на предмет наличия обсуждения того что Вас интерисует.

Сварка, пайка, в ИДЕАЛЕ их комбинация, в крайнем случае обжим, если в комбинации с пайкой то тоже ИДЕАЛЬНО, я например в сильноточных цепях наконечники НШВ(И) после обжатия пропаиваю с торца так как классическое оконцевание НШВ(И) в сильноточных цепях не относится к лучшим решениям, в самом крайнем случае зажим под два винта одновременно!

Для подстраховки можете под 4 винта одновресменно.

В ссылке ниже, в слудующем моём сообщении в той теме, фото где пайкой соединено 7 жил 2,5 мм2, сделал сразу «на коленке» после прочтения сообщения что непонятно как соединить 7 жил 2,5 мм2 пайкой, чтоб показать, что если руки мастеровые то ни чего сложного нет.

Да:

Плоско пружинные клеммы, так называемые без винтовые, самозажимные, выпускаемые WAGO, Weidmuller, Legrand, ABB, Schneider, Hager и другими производителями ни по нормам по контактным соединениям, ни по здравому смыслу, ни по инстинкту самосохранения НЕЛЬЗЯ использовать в распределительных, установочных коробках, щитах, розетках, про что уже давно подробней всех предупреждаю на просторах Русскоязычного интернета, например на этом форуме в теме !

В теме дополнял, что самозажимные, без винтовые, плоско пружинные клеммы НЕЛЬЗЯ ставить даже на группы освещения с автоматом 1А, так как они не выдержат импульсный ток, который выдержит жила! То есть проводники подключенные через такую клемму по сути получается подключены через ПЛАВКУЮ вставку! Что впоследствии подтвердил случай описанный на аналогичном форуме в теме !

Плоско пружинные клеммы, так называемые без винтовые, самозажимные, советуют, используют в стационарной проводке только не понимающие в электо/пожаро безопасности или УМЫШЛЕННО халтурщики, так как в разы, а иногда и на порядки удобней, быстрей монтировать контактные соединения!

САМОЗАЖИМНЫЕ, БЕЗ ВИНТОВЫЕ, ПЛОСКО ПРУЖИННЫЕ КЛЕММЫ ХУЖЕ ДАЖЕ СКРУТКИ!!!

Пластиковая распределительная коробка, пластиковая гофра прводки за подвесным, натяжным потолком, в полостях денги на ветер и УХУДШЕНИЕ пожарной стойкости помещения!

Оптимально за подвесным, натяжным потолком, в полостях делать без коробок НАДЕЖНЫЕ контактные соединения и ХОРОШО заизолировать!

Если делать распределительные коробки за подвесным, натяжным потолком, в полостях, то стальные!

Так же за подвесным, особенно натяжным потолком, в полостях пластиковый крепеж проводки не относится к лучшим решениям!

НАДЕЖНЕЙ и дешевле пластикового крепежа проводки остатки жил класс гибкости 1 от проводки!

Где на виду и требеутся эстетика, крепех стальной!

Нужно пробовать, у одного и того же производителя кабеля, гильз часто размеры не постоянны.

Если тратится на инструмент то на паяльних, дешевле и выше вероятность что потом пригодится в быту.

Полезные советы от профессионалов

Скрутка проводов как таковая запрещена ПУЭ, но если её использовать в паре с другими средствами, то ничем не противоречит:

1. Сварка. Если просто приложить две жилы друг к другу и сварить – получится хороший не разъёмный контакт. А если жилы перед этим еще и скрутить, то площадь контакта значительно возрастёт, смотрите фото ниже.
2. Пайка. Ситуация такая же как и со скруткой, только в пайке есть основная проблема – припои, например широкоприменяемый ПОС-60, не обеспечивают механической прочности. Так если спаять две сложные рядом жилы и заизолировать их и спрятать в распредкоробку, то такое соединение работать конечно будет. Но если провод хоть немного движется в работе – пайка разрушится. Поэтому всегда скручивайте жилы если выбрали пайку как способ соединения проводов.
3. Использовать колпачки СИЗ. Для этого нужно сложить соединяемые жилы вместе, ввести их в колпачок и начать закручивать колпачок по часовой стрелке. Пружина в нём зажмёт жилы и они скрутятся.
4. Зажимать скрученные жилы винтовым клеммником (их еще называют полиэтиленовые клеммники).

Важно отметить, что ни один из вышеперечисленных вариантов не делает скрутку водонепроницаемой, поэтому если Вы решили скрепить жилы под штукатуркой в стене, причем без коробки, обязательно заизолируйте соединитель кембриками. Вот и все, что Вы должны знать о том, как правильно сделать скрутку проводов своими руками

Настоятельно рекомендуем Вам использовать более современные методы, а скручивание применять только при монтаже временной электропроводки! Ни в коем случае не делайте скрутку под напряжением, т.к. на сегодняшний день не существует настолько безопасного способа. Любые электромонтажные работы должны обязательно делаться при отключенном свете!

Вот и все, что Вы должны знать о том, как правильно сделать скрутку проводов своими руками. Настоятельно рекомендуем Вам использовать более современные методы, а скручивание применять только при монтаже временной электропроводки! Ни в коем случае не делайте скрутку под напряжением, т.к. на сегодняшний день не существует настолько безопасного способа. Любые электромонтажные работы должны обязательно делаться при отключенном свете!

Материалы по теме:

• Как правильно изолировать провода
• Почему греются контакты и к чему это может привести
• Как сделать заземление в доме
• Какие инструменты должны быть у электрика

Как соединить 3 провода

Довольно часто возникает ситуация, когда требуется соединить не два, а три провода, например, при подаче энергии от одной фазы сразу к двум потребителям, и в таких случаях, наиболее удобным способом соединения является именно механический зажим.

В зависимости от того, насколько велика будет нагрузка, необходимо подобрать и соответствующую модель используемого зажима. Наиболее простой вариант – металлическая гильза, в которую с двух сторон вводятся провода, с одной стороны подающий, а с другой, предварительно скрученные между собой, питающиеся.

Если один из проводов имеет большее сечение, то именно его заводят в гильзу без скручивания. После того, как провода заведены, соединение фиксируется прижимными винтами.

Если провода небольшого сечения то используется и обычная скрутка всех трех, для плотности соединения используют пассатижи. Место скрутки можно закрыть пластиковым нарезным колпачком.

Знакомимся ближе с разновидностями зажимов

Существуют разные виды клеммников, предназначенные для выполнения определенных работ. Самые распространенные изделия попытаемся сейчас рассмотреть.

Винтовой клеммник

Знакомым и популярным до сих пор остается винтовое соединение. Механизм изделия довольно прост и надежен. Винтовые клеммники можно встретить на соединениях домашней электропроводки, внутри многих электроприборов, и даже зажимы клемм автомобильных аккумуляторов тоже относятся к этой группе. Но, если внутри электрические клеммники для электропроводки имеют медную или латунную перемычку, то аккумуляторные зажимы чаще всего изготавливают из свинца. Это связано с тем, что внутри батареи находится кислота.

Достоинство винтовых моделей клеммников для соединения заключается в качественном контакте всей площади жилы кабеля с металлической перемычкой зажима. С помощью винта легко можно подсоединить и отсоединить провод. На многих винтовых моделях можно встретить винт, помеченный зеленым цветом. Он служит для подключения жилы заземления. Особенностью зажима являются зубцы. При сильном сжатии винтом они врезаются в металл, улучшая сцепление.

Недостатком винтового зажима является возможность его использования только с медным проводом. Можно, конечно, и алюминиевую жилу зажать, но если не рассчитать усилие, хрупкий металл деформируется. Еще один минус в неудобстве пользования. Для того чтобы подсоединить винтами много проводов, потребуется затратить больше времени, чем проделать аналогичную операцию с пружинными механизмами. Во время спешки неопытные мастера часто выкручивают полностью зажимной винт и теряют его. Однако эти мелкие проблемы не ухудшают качества винтового соединения, а вот то, что при вибрации винтовое соединение способно разболтаться, определяет его основной минус.

Обжимной клеммник

Этот вид электротехнического изделия предназначен для соединения жил кабелей с максимально допустимой силой тока 24 А. Надетый на кабель клеммник выдерживает до 5 тыс. вольт. Одним изделием сразу можно обжать до 8 подготовленных клемм для соединения. Такая конструкция значительно упрощает монтаж электропроводки. По типу фиксации клеммник может автоматически фиксировать контакт внутри гнезда или механически, что выполняется вручную. Если правильно рассчитать усилие при обжатии клеммника, получится надежный контакт.

Изделие под маркировкой СИЗ

Такие клеммники называются изолирующими и на внешний вид представляют пластиковый колпачок. Зажим изготовлен из термостойкого полимера, устойчивого к горению. Существует мнение, что СИЗ предназначен для защиты соединения от возгорания. На самом деле клеммник создает прочный механический контакт и выдержит напряжение до 600 вольт.

Принцип действия прост. Имеется обычная скрутка из оголенных жил проводов. Причем все провода должны быть из однородного металла. Чтобы избежать окисления, скрутку желательно обработать пастой. Внутри пластикового колпачка находится конусообразная пружина. Она-то и создаст прочное соединение. Колпачок надевают на скрутку, накручивая по часовой стрелке. В это время пружина витками вдавливает жилы, создавая прочный контакт. Если соединяется два одинаковые по толщине провода, то их можно не скручивать. Оголенные концы с усилием вставляют внутрь колпачка и вращают его. Пружина внутри сама сделает свое дело.

Силовые клеммники на DIN-рейке

Силовые клеммники устанавливаются на монтажной плате или DIN-рейке. Их сложная конструкция позволяет подключать разные по толщине жилы до 300 мм 2. соединять алюминиевый провод с медным, а также одновременно подсоединять жилы кабелей, рассчитанные на разную мощность. Силовые клеммники имеют луженую медную пластину, к которой прижимается провод специальной конической шайбой, не позволяющей ослабиться соединению.

Универсальные и барьерные зажимы

Эти изделия имеют особенность своей конструкции – металлическую пластину. Она разделена ячейками изоляционного материала. Перемычки ячейки не позволяют соприкасаться соединяемым проводам. Надежное крепление жил обеспечивается винтами. На металлических клеммах алюминиевый провод практически не окисляется, что позволяет использовать такие клеммники без ограничений. Чаще всего соединения проводов в распределительной коробке выполняют именно барьерными зажимами.
