Схема электропроводки в трехкомнатной квартире

Для чего нужна предварительная схема разводки

На данный момент уже достаточно сложно самостоятельно выполнить разводку без особых умений. Поэтому для работы рекомендуется нанимать мастера. В случае, если нужно создать разводку электропроводки в новой квартире, желательно построить план, в котором будут указаны важные детали, касающиеся проводки.

Схема электропроводки однокомнатной квартиры с электроплитой

Это достаточно практично выполнить перед началом монтажа. Главные элементы, связанные с сетью:

• розетки;
• включатели;
• осветительная группа;
• УЗО.

Электрик обязан построить схему с учетом всех особенностей помещения и фантазий клиента. Главная задача электрика заключается в том, чтобы поделить провод на разные линии, которые будут правильно работать. Данная цель требует верного распределения нагрузки, а также организации УЗО.

Перед построением плана проводки желательно изучить нюансы и указания всех деталей в электросети

Предохранители от скачков напряжения, которые находятся в электрическом щите, будут самой важной деталью разводки. От их правильного подключения зависит электропитание всей сети

Кабели, подводящие электрический ток к разнообразным местам, должны быть грамотно выбраны. Сечение у них бывает разное. Ниже описаны правила, по каким группам можно разделить проводку в квартире. Ими пренебрегать нельзя, именно от группировки зависит работоспособность приборов.

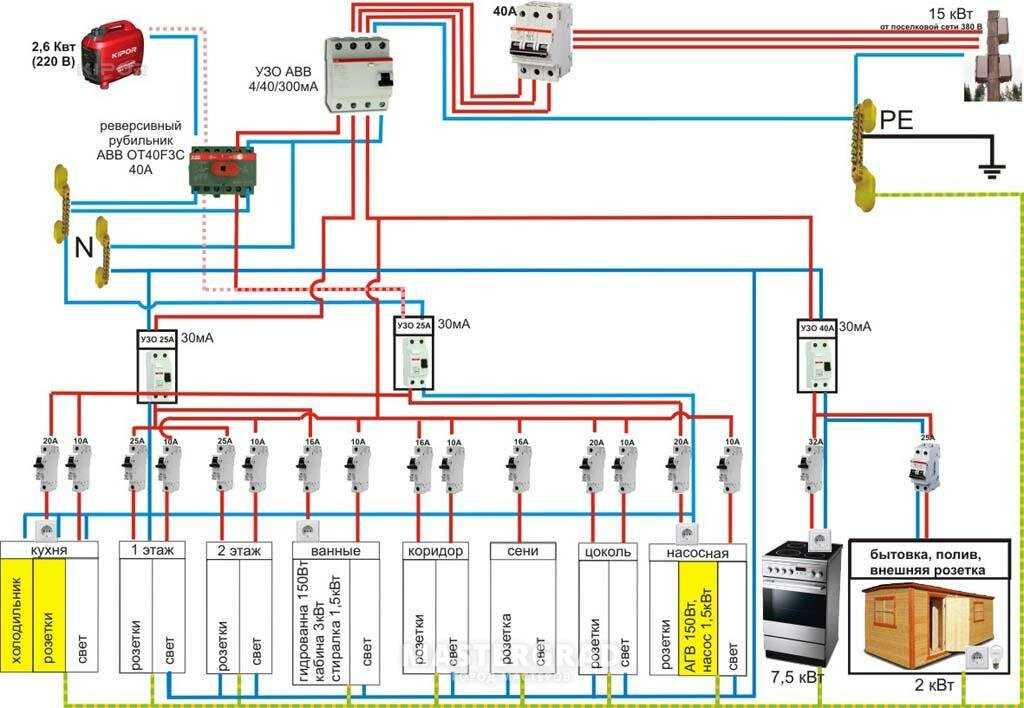

Группировка проводов

Типы разводки

Существует три типа разводки электросети:

• С помощью распределительных коробок: электрический щиток располагают за пределами квартиры – на площадке в подъезде. На щиток ставится счетчик с несколькими автоматами. От щитка кабель идет в квартиру. В каждой комнате стоит своя распределительная коробка. Они подключены к сети последовательно. Общая схема выглядит так:
• «Звезда»– электроточка располагается на отдельной кабельной линии и подсоединена к отдельному автомату в щитке напрямую. Нерентабельна с точки зрения трудозатрат и денежных расходов на прокладку кабелей и проводов к каждому элементу, покупке более мощного считка и большого количества автоматов
• «Шлейф» – такой способ проводки схож со «звездой». Отличием является то, что на отдельном кабеле, который идет от щитка, находится не один элемент, а группа. На схеме выглядит так:

Обычно используют несколько типов проводки сразу.

Вариант разводки электропроводки в двухкомнатной квартире панельного дома

В качестве примера можно посмотреть схему электропроводки для двухкомнатной квартиры в панельном доме стандартного двадцать первого проекта. В таком панельном доме, называемом еще бескаркасным, практически все элементы дома, даже внутренние перегородки были несущими, поэтому штробить отдельные каналы под укладку электропроводки было нельзя.

Согласно схемы вся электропроводка делится на три основные группы:

1. Освещение и розетки в комнате 1 и 2. В каждую из комнат на контактную коробку заводилась своя пара ноль и фаза от распределительного щита, что позволяло отключить электроснабжение и выполнить ремонт и обслуживание проводки, используя, например, светильник-люстру в коридоре;
2. Освещение и электропитание розеток в коридоре организовано по тому же принципу с выведением своей питающей пары на распределительную коробку, находящуюся у входной двери. К этой же коробке подключалась проводка звонка и дежурного освещения;
3. Третья группа — светильники и розетки для кухни. В панельных высотках, не имеющих централизованного газоснабжения, устанавливались электрические кухонные плиты, поэтому для кухни использовался кабель с сечением не менее 4мм 2 ;
4. Последняя группа – ванная и туалет. Электропроводка на вспомогательные помещения подключалась к входному щитку напрямую, без использования распеделительной коробки.

А так выглядит реальная разводка проводов в двухкомнатной квартире, зарисованная владельцем помещения.

Вместо построения четырех независимых веток электропроводки строителями выполнено две линии. Одна из них, отмеченная красным, использовалась для питания комнаты №2, кухни и туалета с ванной комнатой. Синяя ветка электропроводки питала комнату №1 и коридор. Половина идей и задумок, заложенных в схеме электропроводки для панельного дома, упрощены до максимума.

А так выглядит современная схема электропроводки после ремонта и переделки с заменой полутора миллиметровой алюминиевой лапши в штатных каналах плит панельного дома на ВВГ-3.

Меняем старую проводку на новую

Перед тем как приступить к удалению старой проводки в доме, необходимо полностью обесточить квартиру (обязательно проверьте мультимером) и отодвинуть от стен мебель. Розетки, выключатели демонтируются.

Начинают убирать проводку с распределительных коробок. Их можно определить по круглым пластиковым крышкам, которые снимаются. Разъединяют провода и аккуратно демонтируют старый кабель из стены. Видео:

Иногда для поиска провода в стене можно воспользоваться металлоискателем.

В панельных домах нередки случаи, когда демонтаж старой проводки проводится простым вытягиванием кабеля из распределительной коробки.

Но бывают и исключения, провод проложен в стене так, что его извлечение приведет к разрушению стеновой конструкции. Чтобы этого избежать используют метод без штробления.

Суть его заключается в том, что участок, который невозможно извлечь, обрезают и тщательно изолируют, оставляют его и стену без штробления.

Убрав старую проводку, начинают готовить стены к укладке новых электрических сетей. В стене делают новые углубления под провода, отмечают места, где будут располагаться розетки, выключатели.

В некоторых случаях стены не штробят, а укладывают новый кабель в старые каналы.

Чтобы штроба получилась ровной, нарисуйте на всю длину будущих углублений для прокладки проводов две параллельные линии на расстоянии 2см друг от друга.

С помощью болгарки делают разрезы глубиной 4 см по нарисованным линиям, молотком и зубилом удаляют середину. Углубление можно сделать и с помощью перфоратора.

Видео укладки новой проводки взамен старой представлено ниже.

Видео:

Следующим шагом в замене электропроводки своими руками будет установка распределительных коробок. Желательно их сразу зафиксировать в местах расположения.

В качестве фиксатора обычно используют цементный раствор. Кабель начинают укладывать, начиная от щитка к распределительным коробкам.

Чтобы определить, правильно ли уложен кабель, используют уровень. Размер кабеля должен соответствовать длине штроб, он не должен быть слишком длинным или слишком коротким.

Правильно соединить кабель между собой можно следующим способом. Провод зачищают на конце на 3-4 сантиметра в длину, оголенные концы скручивают между собой и укорачивают до 1 см в длину.

Изолируют клеммой или изоляционной лентой. После этого проводим кабель от распределительных коробок по подготовленным углублениям к точкам подключения.

Окончательно уложив кабель, не забудьте сфотографировать его разводку, тем самым вы поможете себе в случае поломки быстро найти поврежденный участок и устранить возникший дефект.

Видео:

При заведении всех проводов в электрический щиток можно воспользоваться следующим советом.

Желательно разделить кабели на отдельные линии (распределение можно заранее нарисовать на схеме) и для каждой линии сделать отдельный выключатель.

Это особенно важно для мощных бытовых приборов, так как электрическая линия, к которой они будут подключены, будет работать под повышенным напряжением. Провода по линиям также можно поместить в отдельные гофрированные или обычные трубы, которые укладываются в штробы

Такой вариант более безопасен, чем непосредственно шпаклевание проводов

Провода по линиям также можно поместить в отдельные гофрированные или обычные трубы, которые укладываются в штробы. Такой вариант более безопасен, чем непосредственно шпаклевание проводов.

Кроме этого, укладывая провода в трубы, в дальнейшем вы сможете заменить проводку своими руками, не прибегая к штроблению стен, достаточно будет вытянуть провод из трубы через распределительную коробку. Видео:

Можно еще воспользоваться способом наружной проводки. Однако такой монтаж электрических сетей может быть не безопасен и эстетически не приемлем для обустройства квартиры.

Штробы замазываются раствором только после полной проверки работоспособности новой электрической сети. Для этого прозванивают электрическую проводку специальным прибором — мультимером.

Он позволяет определить работоспособность сети и обнаружить короткое замыкание в случае неправильного соединения.

Если проверка покажет, что все нормально и новая проводка работоспособна, то необходимо снова обесточить квартиру, и только после этого переходить к замазыванию углублений.

Цементный раствор должен хорошо просохнуть и только после этого можно подключать выключатели, розетки, светильники.

Следующий видео сюжет продемонстрирует заключительный этап замены проводки, включающий прозвонку и проверку готовности.

Видео:

Как мы видим, работы по смене электропроводки можно выполнить и своими руками, соблюдая правила и прислушиваясь к советам, описанным выше.
