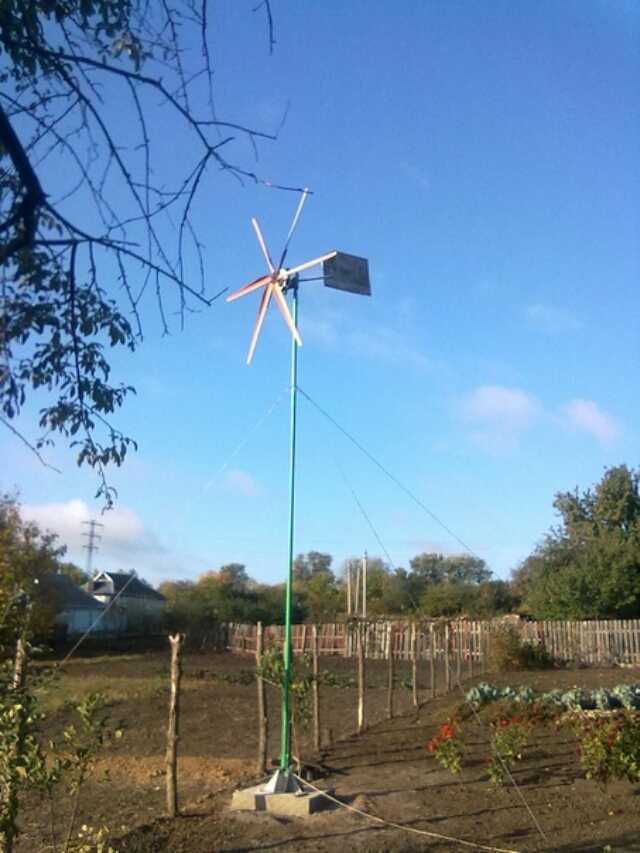

Ветрогенератор для частного дома своими руками: где деньги

Рассчитываем мощность будущего ветрогенератора

Вначале следует выяснить, какую мощность должен иметь ветрогенератор своими руками, каковы функции и нагрузки, с которыми ему предстоит столкнуться. Как правило, альтернативные источники электричества применяются в качестве вспомогательных, то есть, предназначенных для помощи основному электроснабжению. Следовательно, если мощность системы составляет даже от 500 ватт, это уже вполне хорошо.

Вместе с тем, итоговая мощность ветрогенератора зависит от других факторов, среди которых:

  • скорость ветра;
  • число лопастей.

Чтобы выяснить подходящее соотношение для приспособлений горизонтального типа, рекомендуем ознакомиться с представленной ниже таблицей. Цифры в ней на пересечении – это необходимая мощность (указана в ваттах).

Таблица. Расчет необходимой мощности для горизонтальных ветряных генераторов.

3 8 15 27 42 63 90 122 143
13 31 63 107 168 250 357 490 650
30 71 137 236 376 564 804 1102 1467
53 128 245 423 672 1000 1423 1960 2600
83 166 383 662 1050 1570 2233 3063 4076
120 283 551 953 1513 2258 3215 4410 5866
162 384 750 1300 2060 3070 4310 6000 8000
212 502 980 1693 2689 4014 5715 7840 10435
268 653 1240 2140 3403 5080 7230 9923 13207

К примеру, если в вашем регионе скорость ветра преимущественно составляет от 5 до 8 метров в секунду, а требуемая мощность ветрогенератора равна 1,5-2 киловаттам, то диаметр конструкции должен соответствовать примерно 6 метрам и больше.

Вертикальный ветрогенератор своими руками

Используемые материалы и оборудование

Габариты турбины могут быть выбраны произвольно – чем больше, тем мощнее. В примере диаметр изделия – 60 см.

Для изготовления вертикальной турбины понадобится:

  1. Труба Ø 60 см (желательно из нержавеющей стали – оцинковка, дюраль и т.д.).
  2. Прочный пластик (два диска диаметром 60 см).
  3. Уголочки для крепления лопастей (по 6 шт. на каждую) – 36 шт.
  4. Для основы – ступица автомобильная.
  5. Гайки, шайбы винты для крепления.

Оборудование и инструмент:

  1. Лобзик.
  2. Болгарка.
  3. Дрель.
  4. Отвёртка.
  5. Ключи.
  6. Перчатки, маска.

Для балансировки лопастей можно использовать небольшую металлическую пластину, магниты, а при небольшом дисбалансе можно просто просверлить отверстия.

Чертеж устройства ветрогенератора

Изготовление вертикального ветряка

  1. Металлическая труба разрезается вдоль так, чтобы получилось 6 одинаковых лопастей.
  2. Из пластика вырезается две одинаковых окружности (диаметр 60 см). Это будет верхняя и нижняя опора турбины.
  3. Чтобы немного облегчить конструкцию, можно вырезать в верхней опоре по центру круг Ø 30 см.
  4. В зависимости от того, сколько на автомобильной ступице отверстий, размечаются по ним точно такие же отверстия для крепления в нижней пластиковой опоре. Просверливаются дрелью.
  5. По шаблону нужно разметить расположение лопастей (два треугольника, образующих звезду). Отмечаются места крепления уголков. На двух опорах должно получиться идентично.
  6. Лопасти обрезать лучше не по одной, а все сразу (используется болгарка).
  7. Места креплений уголков нужно отметить и на лопастях. Затем просверлить отверстия.
  8. При помощи уголков лопасти крепятся к кругам-основаниям болтами и гайками через шайбы.

Чем длиннее лопасти, тем мощнее будет агрегат, но тем труднее его будет отбалансировать, в сильный ветер конструкцию «разболтает».

Генератор своими руками

Для ветряка нужно подбирать самовозбуждающийся генератор на постоянных магнитах (такие использовались в тракторах Т-4, МТЗ, т-16, т-25).

Если поставить обычный автомобильный генератор, у них обмотка напряжения работает от аккумулятора, то есть: нет напряжения – нет возбуждения.

Значит, если установить автогенератор + аккумулятор, и долгое время будет слабый ветер, аккумулятор просто разрядится и когда ветер появится вновь, система не запустится.

Либо изготовить ветрогенератор на неодимовых магнитах своими руками. Выдавать такой агрегат будет при слабом ветре 1,5 кВт, максимально, при сильном ветре 3,5 кВт. Инструкция по шагам:

Делаются два металлических блина, диаметром по 50 см.

На них по периметру на супер-клей крепятся по 12 неодимовых магнитов на каждой (размером примерно 50 х 25 х 1,2 мм). Магниты чередуются: «север» – «юг».

Блины размещаются друг напротив друга, полюса тоже ориентируются «север» – «юг».

Между ними размещается самодельный статор. Это 9 катушек медной проволоки сечением 3 мм. По 70 витков в каждой. Между собой они соединяются по схеме «звезда» и заливаются полимерной смолой. Катушки наматываются в одну сторону. Для удобства начало и конец обмотки нужно пометить (например, изолентой разных цветов).

Самодельный генератор для ветряка из неодимовых магнитов

Толщина статора около 15 – 20 мм. При его изготовлении нужно предусмотреть выходы обмоток с катушек через болты с гайками. С них будет идти питание генератора.

Расстояние между статором и ротором – 2 мм.

Суть работы в том, что север и юг магнитов меняются местами, что заставляет электрический ток «бегать» через катушку.

Магниты роторов будут очень сильно притягиваться. Чтобы соединить детали плавно, нужно просверлить в них отверстия и нарезать резьбу для шпилек. Роторы сразу выравниваются относительно друг друга и, постепенно, при помощи ключей, опускается верхний на нижний. После всего временные шпильки убираются.

Этот генератор можно использовать как на вертикальную, так и на горизонтальную модель.

Процесс сборки

  • На мачте устанавливается кронштейн для крепления статора (он может быть трёх или шести лопастной).
  • Над ним закрепляется гайками ступица.
  • В ступице 4 шпильки. На них закручивается генератор.
  • Статор генератора соединяется с кронштейном, неподвижно закреплённым на мачте.
  • На вторую пластину ротора закрепляется лопастная турбина.
  • От статора провода клеммами подключаются на регулятор напряжения.

Преимущества и недостатки роторного ветрогенератора

Когда ветрогенератор сделать как надо, он будет функционировать без каких-либо ошибок. С аккумулятором на 75А и с хорошим инвертером на 1000 W, ветряк без проблем будет обеспечивать светом улицу, площадку дома, питать защитную сигнализацию, видеонаблюдение и т. д.

Ветрогенераторы такого типа имеют следующие преимущества:

  • простота монтажа;
  • небольшая себестоимость;
  • экономичность;
  • податливость к ремонту;
  • не привередлив к условиям функционирования;
  • надежность и бесшумность работы.

Минусов ветрогенератора несколько:

  • небольшая производительность ветрогенератора;
  • полная зависимость ветряка от ветра;
  • лопасти может сорвать воздушный поток.

Подготовка материалов для ветрогенератора

Первым делом нужно собрать все расходники и детали для ветряка. Сделанный вами ветрогенератор будет выдавать мощность не более 1,5 КВт. Чтобы сделать агрегат вам нужно иметь:

Автомобильный генератор на 12 В.
Гелиевый или кислотный аккумулятор на 12 В.
Специальный преобразователь с 12 В на 220 В и с 700 Вт на 1500 Вт.
Большую емкость из нержавейки или алюминия: ведро или кастрюля.
Простой вольтметр.
Болты, шайбы и гайки.
Реле зарядки аккумулятора от автомобиля и контрольной лампочки заряда.
Провода с разным сечением (2,5 мм2 и 4 мм2).
Хомуты, фиксирующие ветрогенератор.
Выключатель «кнопка» полугерметичный, на 12 В.

Кроме того, запаситесь такими инструментами:

  • болгаркой или ножницами по металлу;
  • рулеткой;
  • строительным карандашом или маркером;
  • отверткой, дрелью, кусачками и сверлом.

Конструкторские работы ветрогенератора

Работа заключается в изготовлении ротора и переделывания шкива генератора. Этапы следующие:

Подготовьте ведро или кастрюлю.
При помощи рулетки и маркера сделайте разметку, разделив емкость на 4 одинаковые части.
Теперь нужно вырезать лопасти.

Обратите внимание! Работая ножницами по металлу, необходимо вырезать под них отверстие. Если же ведро сделано не из покрашенной жести или оцинковки, то можно использовать болгарку

Снизу ведра и в шкиве пометьте место, где будут отверстия. В них ввинчиваются болты. Не торопитесь, сделайте все ровно, так как при вращении может возникнуть дисбаланс. После чего сделайте отверстия.
Теперь отогните лопасти. Только не забудьте учесть, в каком направлении крутится генератор.
Угол изгиба лопасти влияет на площадь, которую будет встречать ветер. Это напрямую влияет на скорость и частоту оборотов ветряка.
При помощи болтов, закрепите ведро на шкиве.
Установите свой ветрогенератор на мачту, закрепив его хомутами.
Осталось подсоединить провода и собрать цепь.
На мачте зафиксируйте провода, чтобы они не болтались.

Для подсоединения аккумулятора возьмите провода, сечение которых 4 мм2. Рекомендуемый размер – не больше 1 м. А благодаря проводам с 2,5 мм2 подключите свет и приборы. Не забудьте установить инвертер (преобразователь). Подключите прибор в сеть к контактам №7 и №8, показанным на схеме ниже. Пользуйтесь проводами 4 мм2.

Вот и все, теперь ваш ветрогенератор готов к работе. Не может не радовать то, что он сделанный своими руками.

Переделка генератора

Для изготовления генератора ветряка подойдёт генератор от любого автомобиля. Их конструкции схожи между собой, а переделка сводится к перемотке провода статора и изготовлению ротора на неодимовых магнитах. В полюсах ротора высверливаются отверстия для фиксации магнитов. Устанавливают их, чередуя полюса. Ротор оборачивают бумагой, а пустоты между магнитами заливают эпоксидной смолой.

Автомобильный генератор

Таким же способом можно переделать двигатель от старой стиральной машины. Только магниты в этом случае во избежание залипания наклеивают под углом.

Новую обмотку перематывают по катушке на зуб статора. Можно сделать всыпную обмотку, это как кому удобно. Чем больше количество витков, тем эффективнее получится генератор. Мотают катушки в одном направлении по трёхфазной схеме.

Готовый генератор стоит опробовать и измерить данные. Если при 300 оборотах генератор выдаёт порядка 30 вольт, это хороший результат.

Генератор для ветряка из автомобильного генератора

Обслуживание оборудования

При эксплуатации ветряка 1 раз в месяц нужно проводить общий осмотр крепежей, проверять электросистему на дисбаланс напряжения, исправность контроллера и равномерность натяжения вант. Для бесперебойной работы 1 раз в 3-4 месяца стоит осмотреть клеммные соединения аккумулятора, проверить уровни электролита и масла у редуктора генератора.

В ежегодный осмотр входит проверка поверхностей лопастей, определение работоспособности подшипников и их замена. В эти сроки пополняют и уровень электролита, добавляют масло в редуктор. Ежегодный ТО подразумевает проверку всех узлов на работоспособность.

Выгодно ли это?

Прежде чем потратить значительные финансовые средства на приобретение ветровой установки, любой человек хочет убедиться, выгодно ли это.

Для начала необходимо:

Определиться, в качестве какого источника электроснабжения будет выступать ветровой генератор.

Это может быть:

  1. Основной источник электрической энергии.В этом случае, все потребители подключаются к устанавливаемому устройству и их электроснабжение полностью зависит от работы ветрового генератора.
  2. Дополнительный источник.

В этом случае, может быть два варианта:

  1. При электроснабжении потребителей от традиционных сетей электроснабжения, к ветровой установке подключена часть мощностей или она включается на определенное время. При использовании подобным образом, достигается снижение затрат на оплату счетов, за потребленную электрическую энергию, от энергоснабжающих организаций;
  2. При использовании прочих альтернативных источников электрической энергии (солнечные панели, гидравлические турбины и т.д.), ветровые установки являются частью системы электроснабжения.

Изучить достоинства и недостатки ветровых генераторов, которыми являются:

К плюсам использования подобных устройств относятся:

  1. Энергия ветра – это неисчерпаемый и возобновляемый источник энергии;
  2. Экономичность установок. После первоначальных затрат на приобретение и монтаж, в последующем не приходится платить за потребляемую электрическую энергию;
  3. Энергия ветра — экологически «чистый» источник энергии;
  4. Несложная конструкция установок, позволяет самостоятельно выполнить монтаж и осуществлять техническое обслуживание в дальнейшем.

К минусам использования относятся:

  1. Зависимость производительности установок от погодных условий и наличия ветровых поток в регионе расположения агрегатов;
  2. Создание шума и различных помех (радио, связь, телевидение) в процессе работы установок;
  3. Вывод земельных участков, на которых монтируются генераторы, из активного пользования.
  • Изучить ветровой потенциал региона, где планируется сооружение ветрового генератора.
    Для этого можно обратиться в метеослужбу региона или воспользоваться информацией в сети интернет.
  • Выбрать тип, марку и производителя оборудования.

При выборе устройств основными критериями будут:

  1. КПД установок;
  2. Стоимость комплекта оборудования.

Когда сделаны необходимые подсчеты, выбран вариант электроснабжения, изучен ветровой потенциал и ассортимент предлагаемого оборудования, каждый делает вывод индивидуально, выгодно использовать ветряк, или нет.

Обслуживание ветрогенератора

Ветрогенератор, как и любое другое устройство, нуждается в техническом контроле и обслуживании. Для бесперебойной работы ветряка периодически проводят следующие работы.

Схема работы ветрогенератора

  1. Наибольшего внимания требует токосъёмник. Щётки генератора нуждаются в чистке, смазке и профилактической регулировке раз в два месяца.
  2. При первых признаках неисправности лопастника (дрожание и разбалансировка колеса) ветрогенератор опускают на землю и ремонтируют.
  3. Раз в три года металлические детали покрывают антикоррозийной краской.
  4. Регулярно проверяют крепления и натяжение тросов.

Теперь, когда установка окончена, можно подключать приборы и пользоваться электроэнергией. По крайней мере, пока ветрено.

Наматываем катушку

Выбрав не очень скоростной вариант, зарядка 12V батареи начинается при 100-150 об/м. Число витков для этого должно соответствовать 1000-1200. Поделив витки на все катушки, получим их число для одной.

Если используется для витков провод большого сечения, уменьшается сопротивление и возрастает сила тока.

На характеристики ветрогенераторов, собранных своими руками, влияет толщина магнитов, имеющихся на диске и количество их.

Катушки, как правило, делаются круглой формы, но, слегка вытянув их, удастся выпрямить витки. Готовыми, катушки должны быть равными или чуть превышать по размерам магниты. С магнитами соотноситься должна и толщина статора.

Если последний больше из-за большего количества витков, пространство между дисками увеличивается, а поток магнитный уменьшается.

Но большее сопротивление катушек приведет к уменьшению тока. Для формы статора подойдет фанера. Чтобы увеличить прочность изделия поверх катушек (на дно формы) кладут стеклоткань. Перед нанесением смолы эпоксидной, форму обрабатывают вазелином или воском, или используют скотч.

Генератор тестируют, крутя его рукой. Для напряжения в 40V, сила тока достигает 10 А.

Свойства конструкции

Прежде чем заняться сборкой самой конструкции, следует ознакомиться с некоторыми особенностями ветряков. Ветрогенераторы — это устройства, которые вырабатывают электроэнергию благодаря преобразованию кинетической энергии воздушных потоков в движение механизма с магнитом, в результате чего образуется магнитное поле, в котором образуется переменный ток.

Верхняя часть ветряка

Чем интенсивнее воздействие потока на подвижную часть устройства, тем больше он способен выработать электричества. В домашних условиях можно собрать агрегат мощностью до 2 кВт, а с некоторыми доработками даже больше.

Существует много видов ветрогенераторов, все они отличаются конструктивно, но принцип у них одинаковый. Целесообразно изготовить наиболее эффективный ветряк, представляющий собой горизонтальную конструкцию с жесткими лопастями. А теперь о подводных камнях. В России воздушные потоки крайне переменчивы, поэтому устройство должно быть довольно крепким, парусные лопасти из мягких материалов сразу следует отклонить. Для областей, где ветер непостоянный, стоит использовать именно парусные варианты, но всегда есть большой риск, что чересчур сильный порыв не просто повредит конструкцию, но выведет ее из строя полностью. Нестабильность потоков также сказывается на материале, из которого нужно делать лопасти. Для максимальной эффективности они должны быть легкими, но в то же время прочными. В дополнение к основной конструкции придется обязательно подключать аккумулятор, опять-таки из-за нестабильности потоков. Теперь уже поговорим о материалах для генератора.

Основные проблемы и распространённые ошибки

Главной проблемой, с которой сталкиваются создатели самодельных ВЭУ, является недостаточная мощность тока на выходе. Такое возможно, если при сборке использовался слабый генератор. До начала монтажа следует тщательно просчитать электрическую схему ветрогенератора

Если же узел собирается самостоятельно – с намоткой катушек – важно правильно вычислить диаметр проволоки и количество витков

Частые ошибки, которые допускают при сборке:

  1. Неправильный выбор материалов приводит либо к полному, либо к частичному разрушению. Чаще всего это происходит с пропеллером. Рекомендуется опираться на существующий опыт, полученный при создании работающих конструкций.
  2. Слабое укрепление мачты грозит обрушением ветрогенератора. Большинство мастеров применяет дополнительные растяжки, которые занимают дополнительную площадь, но зато гарантируют устойчивость ВЭУ.
  3. Отсутствие в генераторах механизма торможения приводит к преждевременному износу подшипников и посадочных мест, а также к перегреву всего узла при сильном ветре. В некоторых случаях возможно заклинивание вала.
  4. Проблемы с электрической частью возникают при нарушении правил сборки или использовании негодных комплектующих.

Если прибор собран правильно, проблем в его работе возникнуть не должно

На ВЭУ флюгерного типа, которые вращаются вокруг своей оси, обязательно устанавливать ограничитель, который предотвратит раскручивание во время сильного ветра.

Сделать ветряк самостоятельно – посильная задача для человека, умеющего пользоваться бытовым электроинструментом. В сети есть множество схем и конструкций, среди которых можно выбрать подходящий вариант для конкретной ситуации. Возможны комбинации ВЭУ с системами солнечных батарей, это сделает домашнюю энергосистему более эффективной.

Главный плюс самодельных устройств заключаются в том, что владелец прекрасно осведомлён об устройстве установки и способен в короткие сроки модернизировать её или произвести ремонт.

Делаем генератор для ветряка

Для того чтобы собрать ветряную электростанцию, нам потребуется генератор, причем с самостоятельным возбуждением. Иными словами, в его конструкции должны присутствовать магниты, наводящие электроэнергию в обмотках. Именно так устроены некоторые электродвигатели, например, в шуруповертах. Но сделать приличный ветрогенератор из шуруповерта не получится – мощность будет просто смешной, хватит максимум на работу небольшой светодиодной лампы.

Сделать ветряную электростанцию из автогенератора тоже не получится – здесь используется обмотка возбуждения, питающаяся от аккумулятора, поэтому он нам не подходит. Из вентилятора бытового у нас получится сделать разве что пугач для птиц, атакующих огород. Поэтому нужно поискать нормальный самовозбуждающийся генератор подходящей мощности. А еще лучше потратиться и приобрести покупную модель.

Генератор действительно выгоднее купить, чем сделать – КПД заводского образца будет более высоким, нежели у самоделки.

Давайте посмотрим, как сделать генератор для нашего ветряка своими руками.

Его максимальная мощность составляет 3-3,5 кВт. Для этого нам понадобятся:

  • Статор – он изготавливается из двух кусков листового металла, раскроенных в форме окружностей диаметром 500 мм. На каждую окружность по краю (немного отступив от края) наклеиваются 12 неодимовых магнитов диаметром 50 мм. Их полюса должны чередоваться. Аналогичным образом готовим вторую окружность, но только полюса здесь должны располагаться со сдвигом;
  • Ротор – он представляет собой конструкцию из 9 катушек, намотанных медным проводом диаметром 3 мм в лаковой изоляции. В каждой катушке делаем по 70 витков, хотя в некоторых источниках рекомендуется делать по 90 витков. Для размещения катушек необходимо сделать основу из немагнитного материала;
  • Ось – ее необходимо сделать точно по центру ротора. Причем биений быть не должно, конструкцию нужно тщательно отцентровать, иначе ее быстро разобьет ветром.

Размещаем статоры и ротор – сам ротор вращается между статорами. Между этими элементами выдерживается расстояние 2 мм. Все обмотки мы соединяем по нижеприведенной схеме, чтобы у нас получился однофазный источник переменного тока.
