Как сделать заземление в гараже

Техника безопасности перед началом работ

Прежде чем приступить к установке электрощита, надо ознакомиться с техникой безопасности, которая в разы снизит риск травмирования электротоком. При работе с электрической сетью придерживаются следующих правил:

Обязательная проверка электрощитка на наличие повреждений и других дефектов

Все электроприборы разрабатываются с учетом того, что они будут осторожно использоваться. Поэтому перед применением проверяют целостность изоляционных элементов и корпуса

Щитом с дефектами пользоваться нельзя, так как он может быть очень опасным.
Очистка помещения от емкостей с водой. Электрическое оборудование не должно находиться рядом с жидкостью, так как она хорошо проводит ток. Также нельзя работать с приборами мокрыми руками.
Ознакомление с инструкцией. Перед работой с любым электроприбором надо ознакомиться с его инструкцией, в которой описаны основные особенности его использования.
Нельзя одновременно прикасаться к отопительным батареям и электрическим щиткам.
Специалисты не советуют перегружать электрощиток и подключать к нему много устройств, так как это приведет к перегрузке сети и ее замыканию.

Делаем заземление своими руками

Пора узнать конкретную инструкцию для проведения надежного заземления в гараж своими силами.

Сразу остановимся на важном совете от специалистов. Контакты нуждаются в особенно пристальном внимании

Не надо делать скрутки. Надежное, качественное соединение обеспечивают клеммы. Поэтому стоит потратить чуть больше времени и аккуратно подключить клеммы во всех местах соединения контактов.

Начнем с наиболее существенных моментов.

  • УЗО имеет большое значение. Оно позволит обеспечить безопасность электропроводки даже при утечке тока. Необходимо устанавливать устройство защитного контура, поскольку именно оно и становится оптимальным гарантом для заземляющего контура. Если возникает какая-либо аварийная ситуация, электричество на вводе сразу же отключается благодаря УЗО.
  • Вам понадобятся электроды. Для их изготовления лучше всего использовать металлические уголки. Запаситесь этим материалом. Оптимальный размер металлического уголка – минимум 50 на 50 мм. Длина подойдет в 2-2,5 метра. Некоторые гаражники заменяют уголки металлическими трубками. Это тоже нормальное решение. Толщина стенок такой трубки должна составлять не меньше 3,5 мм. Диаметр лучше подобрать больше, чем 32 мм.
  • Схема защиты тоже имеет значение. Здесь речь идет о форме. Кто-то прокладывает кабель в виде прямой линии, другие выбирают треугольник. Однако специалисты и гаражники рекомендуют другой вариант, уже проверенный и признанный оптимальным. Схема заземления гаража должна быть Т-образной. В таком случае два электрода располагают по углам, непосредственно в передней части гаражного помещения. Два других электрода вкапывают в смотровой яме. Четыре заземляющих железных электрода соединяют друг с другом. Потом все они подключаются к соответствующей шине в щитке.
  • Гибкий провод становится заключительной деталью заземляющего контура. Именно он соединяет подземную систему с шиной заземления, которая расположена на щитке. Специалисты, опытные электрики советуют использовать медный кабель, сечение которого составляет 6 мм. кв. Можно взять и алюминиевый провод, но тогда понадобится сечение 16 мм. кв.

Если у вас уже подготовлены все необходимые материалы, пора начинать монтировать заземляющий контур для вашего гаражного помещения.

Алгоритм работы

Рассмотрим инструкцию.

  1. В первую очередь электроды необходимо поместить в землю. Выкапывайте углубления, примерно по 50 см глубиной, в соответствии с вашей схемой размещения электродов. Между ямками сделайте траншеи. Они пригодятся для прокладки соединяющей заземляющей арматуры.
  2. Соблюдайте шаг между электродами в 1,2 метра. Как только вы сделали углубления, приходит время вбивания уголков в почву. Желательно каждый уголок сначала заострить с помощью болгарки. Тогда работа пойдет быстрее. Можно использовать трубки, толстую арматуру для изготовления электродов.
  3. Затем вбейте электрод в землю кувалдой. Он должен до конца войти в почву. Мастера отмечают, что верхний конец каждого электрода должен располагаться ниже поверхности земли на 0,5 метра.
  4. Вбитые в землю уголки нужно соединить металлической полосой. Вам понадобится профиль с шириной 4 см. Толщина металла должна составлять минимум 5 мм. Желательно использовать сварку для соединения элементов. Металл сначала зачищается, а затем сваривается.
  5. Для оптимального подключения провода к уголку используйте обычный болт или соединительную клемму.
  6. На завершающем этапе протягивается трехжильный провод. Он должен идти от щитка в 220 Вольт по гаражу. Этот кабель и подключается с соответствующим заземлением к розеткам, осветительным приборам.

Если рассмотреть алгоритм прокладки заземления, можно убедиться: данная работа вполне выполнима. Монтаж простой, не требует много времени, экономичен.

Когда гаражное помещение располагается на придомовой территории, можно не делать отдельное заземление. Достаточно организовать заземляющую систему для самого дома, а потом уже от дома к гаражу провести трехжильный кабель от щитка. Главное, выполнять все последовательно, не спеша, в полном соответствии с инструкцией и рекомендациями.

Особенности создания схемы электропроводки

Перед тем, как сделать проводку в гараже своими руками, следует уделить особое внимание схеме. Именно с неё начинается весь процесс

Автомат и защита УЗО.

Для начала нарисуйте чертёж гаражного помещения, на котором указываются:

вводная линия, подходящая к гаражному зданию;
места установления светильников, включая само помещение, смотровую яму и погреб, если они есть;
распределительный щиток – для удобства рекомендуется устанавливать его ближе к входу, так будет проще обесточить гараж;
места размещения розеток – важно учесть все варианты, где понадобится подключать электроинструменты;
высота установки каждого элемента – розетки устанавливаются на высоте хотя бы 60 см от пола, выключатели – 1,5 метра, а распределительная коробка устанавливается в 20 см от потолка;
примерный маршрут электропроводки в гараже, где учтены светильники, розетки и распределительный щиток;
компрессор и механические станки – если они находятся в помещении, их нужно также указать в схеме, поскольку для них потребуются отдельные линии от индивидуальных автоматов.

Схема электропроводки гаража поможет не только определить необходимое количество материалов, но и позволит оценить максимальную нагрузку за счёт суммарной мощности всех потребителей электроэнергии. Таким образом удастся верно подобрать вводные и отходящие кабели по сечению и номинальному току.

Ниже рассмотрим примерные схемы проводки в гаражах со смотровой ямой и без неё.

Схема для гаража без смотровой ямы

Чтобы провести электропроводку в помещении без смотровой ямы составьте список электроприборов, которыми будете пользоваться в гараже. В гаражном помещении, используемом лишь для парковки авто и мелкого ремонта, не нужно подключать большое количество розеток и светильников.

В целом простая схема должна включать в себя:

  • вводной распределительный щит;
  • устройство учёта;
  • 1-2 розетки;
  • 2 автоматических выключателя;
  • 4 светильника;
  • 1 одноклавишный выключатель;
  • 1 УЗО;
  • электропроводка.

Схема включения счетчика и защиты.

Простая схема имеет как преимущество, так и недостаток. Для парковки автомобиля достаточно нажать на выключатель и свет включится сразу во всём помещении. Кроме того подключив две розетки, одна из них будет присоединена к автоматам, а другая к одной цепи со светильниками.

Тогда, выключив свет, обесточится вторая розетка. В то же время её можно будет использовать лишь для маломощных приборов, иначе сгорят контакты выключателя.

Приведённая выше схема электроснабжения гаража является примерной и может оказаться неподходящей при мощном оборудовании. Если укрытие для машины многофункциональное, потребуется хорошее освещение и большее количество удобно расположенных розеток.

Схема проводки для помещения со смотровой ямой

Наличие смотровой ямы в гараже требует дополнительного освещения в подсобном помещении. Схема включает в себя все элементы, необходимые для гаража без ремонтной ямы, с добавлением светильников и специального трансформатора, понижающего напряжение.

Стоит учесть, что оборудование, которое планируется использовать в смотровой яме во время проведения ремонтных работ, должно быть рассчитано на это напряжение.

Необходимые инструменты и материалы для монтажа

В зависимости от типа монтажа электропроводки в гараже необходимо заранее подготовить инструменты:

  • плоскогубцы и электрорезы;
  • молоток;
  • зубило;
  • электродрель и перфоратор для работы в помещении из бетонных блоков;
  • отвёртки – крестовая, шлицевая и индикаторная;
  • изолента;
  • приборы для измерения;
  • материалы для разметки – удобно использовать специальный шнур;
  • крепёжные элементы – шурупы и саморезы.

Важно помнить, рукоятки ручных инструментов должны быть из прорезиненного материала, если это не так – обмотайте их изолентой в несколько слоёв. Схема электропроводки и освещения.

Схема электропроводки и освещения.

Помимо этого подготовьте необходимые материалы для проведения электричества в гараже:

  • электрический кабель;
  • светильники;
  • выключатели;
  • розетки;
  • трансформаторы;
  • гофрированные трубы;
  • короба;
  • переходники;
  • УЗО;
  • счётчик электроэнергии;
  • подрозетники;
  • распредкоробки;
  • распределительный щиток.

Кабелю следует уделить особое внимание, поскольку он является главным составляющим элементом в работе по подключению гаража к электросети. Отличным вариантом будет кабель из меди, однако если нагрузка будет сравнительно небольшой, можно заменить его на алюминий.

Как защищает контур заземления

Представим ситуацию, когда контура заземления у вас нет, и в распределительной сети гаража отсутствуют устройства защитного отключения. Изоляция фазного проводника внутри сварочного аппарата нарушилась, на его корпусе появился потенциал фазы.

Поскольку нейтраль трансформатора на подстанции, питающей гаражи, глухо заземлена (соединена с контуром заземления подстанции), то разность потенциалов между поверхностью земли и корпусом сварочника составит 220 В. Ваша обувь не является изолятором – ток она проводит. Прикоснувшись к корпусу, вы окажетесь под напряжением. Через тело потечет ток, величина которого зависит от многих факторов, но при напряжении 220 В гарантированно будет выше предела не отпускания – 15 мА. Мышцы сокращаются, вы не сможете разжать руку, держащую опасный предмет. При больших токах рано или поздно наступает смерть, если не удастся вовремя освободиться или отключить питание.

Теперь соединим корпус с контуром заземления. Снова представим ситуацию, когда повредилась изоляция фазного проводника внутри него.

Теперь защита работает, и происходит это поэтапно. Первый этап называют защитным отключением. Если контуры гаража и подстанции электрически связаны между собой, то через фазный проводник пойдет ток короткого замыкания. Автоматический выключатель или предохранитель, защищающий ввод гаража или отходящую линию в нем, отключит поврежденное электрооборудование за незначительное время. Если даже вы держались при этом за корпус, то времени воздействия тока на ваш организм не хватит, чтобы причинить ему вред.

Если контуры между собой не связаны или эта связь не обеспечивает возникновения тока, достаточного для срабатывания защиты, потребуется установка УЗО для защиты отходящих линий. Тогда определяющим фактором для защитного отключения будет не ток короткого замыкания (хотя он все равно возникнет), а ток утечки на землю через контур заземления гаража. Почувствовав его, УЗО сработает и отключит линию.

Если не произойдет ни того, ни другого, вы все равно будете защищены. Вы стоите на поверхности земли, а сопротивление вашего тела между точкой прикосновения к корпусу и ногами – сотни килоом. Сопротивление же заземляющего проводника между корпусом и контуром заземления составляет доли Ома. Сопротивление контура заземления – единицы или десятки Ом.

Получаем два параллельно соединенных эквивалентных сопротивления: вашего тела и заземляющего контура. Большая часть тока пойдет по пути наименьшего сопротивления, то есть – в контур. На вашу долю останется незначительная величина, ниже порога не отпускания.

Дифференциальные автоматы

Предназначены для автоматического отключения электроснабжения в случае перегрузки для защиты от возгорания. Также позволяют быстро отключить электропитание при необходимости доработки электропроводки. Принято разделять помещение на группы потребителей, для каждой из которых устанавливается свой автомат. Как минимум устанавливают по одному автомату на освещение и розеточную группу.

Если потребителей много, и соответственно имеется несколько розеточных групп, для каждой из них устанавливают отдельный автомат. Номинал автомата определяют исходя из максимальной нагрузки и сечения провода.

  • Какой провод использовать для заземления: расчет параметров, маркировка и назначение различных типов проводов (видео инструкция + 150 фото)

  • Силовой кабель марки АСБ — характеристики, классификация и рейтинг лучших производителей. 115 фото и видео инструкция по выбору

  • Ретро проводка в деревянном доме: расчет параметров, проектирование, монтаж и подбор винтажных элементов. 165 фото стильных идей

Этапы монтажа электропроводки

Монтаж проводки в гараже включает в себя подготовку, работы на внешнем участке и монтаж внутренней схемы.

Подготовительные работы

Подготовка к прокладыванию проводки включает в себя нанесение разметки, где планируется установить розетки, выключатели и осветительные приборы. Гнезда под них можно высверлить при помощи перфоратора с алмазной коронкой. Штробы в стенах, где будет пролегать провод, выполняются специальным инструментом — штроборезом или же молотком и зубилом. Однако в последнем случае работа будет проводиться немного медленнее. Глубина и ширина штробы зависит от диаметра провода, но в большинстве случаев требуется не более 2 см в ширину и глубину.

В том случае, если кабель для подключения освещения протягивается по потолку, значит впоследствии штробы с проводкой нужно будет заштукатурить. Если же это невозможно, то используется гофра для кабеля. Она закрепляется на потолке хомутами на саморезах.

Прокладка кабеля на улице

Наиболее простой способ — это воздушная прокладка кабеля. Если это осуществляется над проезжей частью, то высота пролегания провода должна быть около 6 метров и выше. Если над пешеходной зоной — выше 4 м. Над гаражом прокладка провода должна производиться на высоте не менее 3 м. В некоторых случаях потребуется сделать стойку в виде изогнутой конструкции из стальной трубы. Если же расстояние от столба ЛЭП до гаражного бокса составляет более 25 м, то нужно будет установить промежуточную опору.

Подземная прокладка кабеля осуществляется с использованием бронированного кабеля со специальной маркировкой «Б». Он укладывается в траншею, которая выкапывается от столба ЛЭП в сторону гаража. Для укладки кабеля применяется стальная или пластиковая труба с диаметром в 2 раза больше диаметра кабеля. Также обязательно используется гидроизолирующее средство: труба обрабатывается, например, при помощи битумной мастики. Около столба ЛЭП кабель отводится вверх и его конец герметизируется.

Внутренняя разводка

Интересуясь, как провести проводку в гараже, необходимо узнать об особенностях внутренней разводки кабеля. Такие работы могут быть проведены двумя способами:

  • Скрытый. В этом случае монтаж проводки начинается с обрезки кабеля на куски, длина которых равна длине шлейфов. После этого монтируются распределительные коробки: их закрепляют саморезами. Кабель укладывается в штробы, закрепляется пластиковыми хомутами. Соединение электропроводки между шлейфами осуществляется при помощи клеммных колодок. После того, как кабель будет уложен в штробы, они заделываются штукатуркой. Производится монтаж розеток с выключателями с подключением к проводам.
  • Открытый. Такой способ подходит для деревянного гаража. В этом случае используются кабель-каналы, представляющие собой короба с крышкой. Сначала основа нарезается по длине каждого вертикального или горизонтального участка, закрепляется саморезами на разметках, линиях схемы проводки. Затем производится укладка кабеля, монтаж розеток и выключателей. И в завершение — кабель-каналы закрываются крышками.

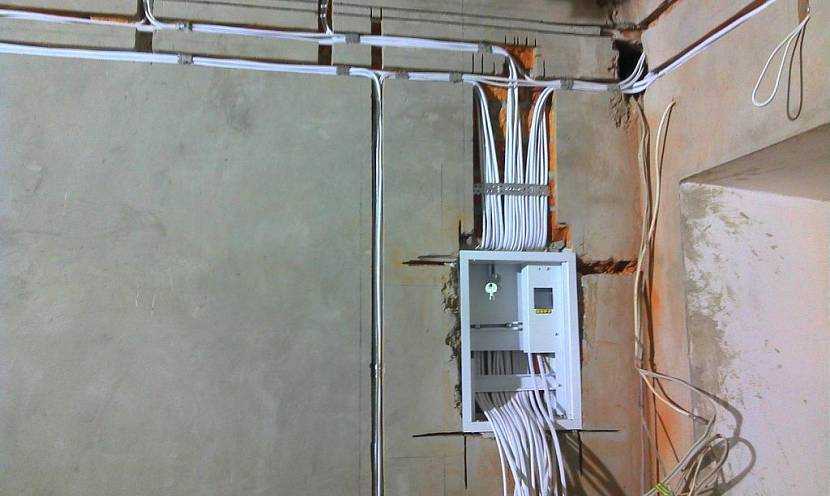

Монтаж распределительного щитка

Также важно знать, как правильно провести проводку в гараже, когда он стоит отдельно от основного дома. В этом случае необходимо будет на гаражном помещении установить отдельный распределительный щит, где будет установлен прибор учета потребляемой электроэнергии

Работа не представляет собой ничего сложного, но требует больших материальных затрат. Щит можно установить внутри или снаружи гаража. Последний вариант предпочтительнее, так как это не будет препятствовать снятию показаний контролерами.

Крепление щитка осуществляется на саморезы с пластиковыми дюбелями на высоте 1-2 м. На каждый шлейф необходимо установить отдельный автоматический выключатель и один общий — на ввод.

Типы схем заземления

Для начала узнаем, какие бывают системы установки заземления в гаражном помещении.

Система TN-S

Такая схема заземления гаража отличается большей надежностью. Однако популярностью она не пользуется. Все дело в том, что монтаж системы достаточно трудоемкий. Кооперативу придется протягивать два провода PE и N по отдельности, причем от самой подстанции к своему ВРУ. Конечно, в любом случае это будет невыгодно с экономической точки зрения.

Схема TN-C

Когда используется данная схема заземления, фаза и совмещенный проводник (PEN, ноль с землей) вместе проводятся непосредственно к вводному щитку.

На вводе в щиток провод PEN разделяют на PE и N. Таким образом самостоятельно выполняется заземление гаража.

Огромный минус такой системы – опасность перехода фазы на все заземленные электрические приборы. Это происходит в тот момент, когда обрывается совмещенный провод. А такая ситуация вполне вероятно. Конечно, нельзя допускать опасность подобного перехода фазы. Ведь в результате все приборы, агрегаты, электроинструменты окажутся под напряжением в 220 Вольт. И всего одного прикосновения к ним будет достаточно для удара током огромной силы. В итоге может быть нанесен непоправимый вред здоровью. Специалисты настойчиво рекомендуют такую систему не применять.

Схема заземления TN-C-S

Данная система заземления признается специалистами наиболее безопасной. Она требует определенных затрат, но они тоже вполне могут быть оправданы, поскольку уровень надежности высокий.

Суть такой схемы следующая. От к подстанции тянут провод к ВРУ гаражного кооператива. Это должен быть совмещенный кабель PEN. Затем делается повторное заземление. К каждому потребители протягивают от ВРУ кабель в пять жил, куда входят: ноль, земля и сразу три фазы.

Современные застройщики все чаще выбирают именно эту систему заземления. Она обеспечивает достойную защиту электрической проводки на 380 Вольт. Конечно, это дает положительный эффект – гарантирует безопасность. Однако, владельцам старых гаражных построек придется из своего кармана оплачивать полную модернизацию кабеля. Разумеется, далеко не всем это подходит.

Система заземления TT

Наиболее эффективный, экономичный и простой способ заземления гаражного помещения – сделать все по схеме ТТ. Выполняется индивидуальный контур. Он включает в себя несколько металлических электродов. Тут понадобится провести определенные земляные работы: обустраивается контур, электроды надежно закапываются в землю возле гаража. В процессе монтажа не возникнет никаких трудностей, если внимательно изучить все нюансы, следовать рекомендациям и конкретной инструкции.

Вы сумеете сделать заземление в гараже своими руками без проблем. Сейчас мы подробно рассмотрим алгоритм действий, где будут изложены все этапы работы с соответствующими полезными советами.
