Правильная замена автоматических выключателей в щитке

Различие по назначению

Различия в названиях устройств. На данный момент многие производители в целях предотвращения недоразумений с правильным определением функций устройства по его обозначению, используют лицевую сторону или же один из боков крышки для печати названия оборудования, указывая при этом что это либо УЗО, либо дифавтомат.

Маркировка. Определить какое именно перед вами устройство достаточно просто, для этого необходимо осуществить правильную дешифровку его маркировки

Чтобы определить, что перед вами находится УЗО, а не дифавтомат, обратите внимание на его корпус, точнее на информацию, которая на нем указана: если в начале маркировки нет каких-либо буквенных обозначений, то это явный признак того, что данное оборудование – УЗО.

Например, для УЗО ВД-61 указано только значение номинального тока (16А), при этом буквы с типом характеристики нет. Если же перед значением номинального тока защитного оборудования присутствует буква, то это свидетельствует о том, что данное оборудование является дифавтоматом. К примеру, у дифавтомата АВДТ32 перед номинальным током стоит буква С, которая свидетельствует о типе характеристик присутствующих в нем расцепителей.

Схематические особенности. Этот способ поиска отличий будет актуален в первую очередь для «продвинутых» пользователей, которые знакомы с азами схемотехники и способны прочитать простейшую схему подключения. Итак, если на схеме представлен только дифференциальный трансформатор, имеющий кнопку «Тест», то стоит знать, что таким образом отмечается только УЗО.

Назначение устройств защитного отключения

УЗО обеспечивает защиту изоляции электропроводки и предотвращает возникновение пожара. А человека оно предохраняет от воздействия электрического тока при прикосновении к частям устройств, на которых имеется фазное напряжение.

УЗО срабатывает на дисбаланс токов в фазном и нулевом проводах защищаемой электросети. Это бывает, когда происходит пробой изоляции и появляется дополнительная утечка. Протекание тока через не предназначенные для этого материалы может привести к возгоранию. В зданиях с ветхой электропроводкой пожары от повреждения изоляции случаются довольно часто.

Другой опасный случай – это прикосновение к токоведущим частям приборов, которые в нормальном состоянии не должны быть под напряжением. Ток начинает протекать на землю через человека, минуя нулевой провод. Автоматический выключатель в таком случае не сработает, так как для отключения ему необходимы токи как минимум в десятки ампер.

Для жизни человека опасны токи, начиная с 30 мА и выше. Способность устройства защитного отключения реагировать на 10-30 мА является надежной защитой от воздействия электричества. Следует знать, что УЗО, не обеспечивает защиту от сверхтоков, это основное отличие УЗО от дифавтомата.

В ситуации, когда стоит только УЗО и происходит короткое замыкание, устройство не среагирует, при этом может еще и само сгореть. Отдельно, без автоматического выключателя, оно не используется. Если стоит вопрос, что выбирать – УЗО или дифавтомат, – надо понимать, что вместе с УЗО в цепь обязательно придется устанавливать автоматический выключатель.

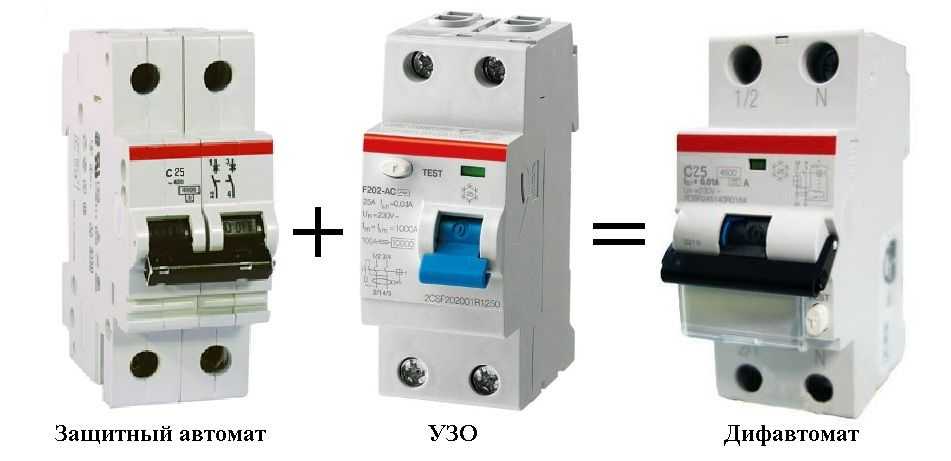

Назначение дифференциального автомата

Дифавтомат используется для предохранения электрической сети от перегрузки, короткого замыкания и утечек. В дополнение к возможностям УЗО он выполняет функции автоматического выключателя.

Бывает так, что человек присоединяет к одной розетке удлинитель с пятью, шестью дополнительными розетками, а через них подключает несколько мощных приборов. В таких обстоятельствах перегрев проводников неизбежен. Или, допустим, при включении электродвигателя заклинило вал, обмотка начинает греться, через какое-то время происходит пробой, с последующим коротким замыканием проводов.

Чтобы это избежать, устанавливается дифавтомат. Если превышение тока значительное, то дифавтомат в течение нескольких секунд, не дожидаясь пока расплавится изоляция, отключит линию, тем самым предотвратив пожар.

Быстрота отключения дифавтомата зависит от того, во сколько раз протекающий ток превышает номинальный для данной линии. При многократном превышении вплоть до короткого замыкания мгновенно срабатывает электромагнитный расцепитель.

Если протекающий по линии ток превышает номинальный более чем на 25%, то примерно через час устройство отключит линию, сработает тепловой расцепитель. Если превышение будет больше, то отключение произойдет гораздо раньше. Время срабатывания можно определить по время-токовым характеристикам, дающимся на каждый прибор.

Схема включения вводного автомата

Помимо основной задачи (обеспечение электробезопасности), входной выключатель предназначен для отключения потребителя от энергоснабжения для проведения работ. Например, обслуживание прибора учета. Поэтому, в большинстве случаев автомат устанавливается перед электросчетчиком.

Это зона ответственности электриков, сюда хозяин квартиры (домовладения) не имеет права вмешиваться. Для многоквартирных домов — это подъездный щит, для частного дома — столб, забор, или наружная стена домовладения. Такая схема применяется на 90% объектов жилого фонда. Между опломбированным вводным автоматом, и прибором учета (на котором также стоят пломбы), доступа для несанкционированного подключения нет. Это сделано для предотвращения незаконного отбора электроэнергии. Многие домовладельцы устанавливают дублирующий вводной автомат, для удобства обслуживания и ремонта распределительного щитка. Он подключается между счетчиком энергии и групповыми автоматами, и монтируется внутри щитка квартиры (домовладения).

Как правильно подобрать автомат дублер?

Оптимальное решение — сила тока защиты должна быть меньше, чем на вводном устройстве, и больше, чем в групповых выключателях. Например, на входе установлен автомат на 32 А, а групповые автоматы на 20 А. Значит дублер должен срабатывать при токе нагрузки 25 А. Если такого соотношения невозможно добиться, токовая отсечка дублера должна соответствовать вводному автомату. В этом случае он просто выполняет роль размыкающего устройства (для проведения работ). А при аварийной ситуации — он будет срабатывать одновременно с входным устройством.

Замена автомата под напряжением

Теперь рассмотрим случай, когда у вас нет возможности отключить напряжение, а подгоревший автомат, так или иначе требуется заменить.

Это может произойти по причине отсутствия вводного выключателя или рубильника. Либо вам необходимо заменить именно его.

Иногда пакетник меняют на этот самый выключатель, который далее будет играть роль вводного.

Кстати, в этом случае вместо простого автомата, ставьте выключатель нагрузки. Что это такое и почему именно его необходимо монтировать на вводе, читайте в отдельной статье.

Вся эта работа обычно происходит в подъезде. Упрощенная схема типичного этажного электрощитка (для одной квартиры) в большинстве многоэтажек, выглядит следующим образом.

Сбоку проходит так называемый стояк. Четыре провода с тремя фазами и нолем.

От этого ноля, как правило зануляется и весь корпус щитовой. В отдельных местах изоляция с жил стояка снята и установлены специальные зажимы, в простонародии называемые «орехи».

Через них фаза и ноль поступают на пакетный переключатель (пакетник).

В домах с капитальным ремонтом, вместо него уже стоят вводные выключатели.

Кстати, пакетник довольно не безопасная штука и очень часто при переключениях перекрывает его металлический корпус.

Поэтому опытные электрики включают и выключают подобные устройства, отвернувшись и убрав глаза.

Далее с пакетника напряжение поступает на электросчетчик. После прибора учета, ноль идет на зажимную колодку, а фаза через автомат на вашу квартиру. Там уже стоит отдельный распредщиток.

Автоматов в подъездном щитке обычно установлено 3 шт, но у многих до сих пор задействовано только два (свет+розетки).

Никогда не беритесь за замену автоматов под напряжением в щитках, находящихся в неудовлетворительном состоянии.

Даже все далее приведенные советы, вам не помогут избежать неприятных последствий в таких распредустройствах.

Подобная работа возможна только там, где вся коммутационная аппаратура надежно закреплена и отсутствуют плохо изолированные скрутки, счалки и т.п.

Советы будут относиться в первую очередь к тем, кто уже имеет представление о данной работе, и не раз ремонтировал, собирал щитки или менял автоматы, но без напряжения.

Запомните главное правило — работа под напряжением должна выполняться только специальным изолированным инструментом, прошедшим испытание до 1000В, и предназначенным для такого вида деятельности.

Никаких отверток с голыми жалами или плоскогубцев, с перемотанными изолентой ручками.

Данный изолированный инструмент выпускается со специальной расцветкой и имеет соответствующие надписи.

Второе — работать нужно не голыми руками, а в перчатках.

Если у вас есть диэлектрические, это наилучший вариант.

При этом на ногах также должна быть обувь, а не простые тапочки. Вполне уместен будет и сухой резиновый коврик из ванной.

Третье — вся работа в электрощитке под напряжением, подобна хирургической операции. И как при любой операции, рядом с вам обязательно должен присутствовать второй человек. В одиночку никогда не занимайтесь подобным.

Типы УЗО по принципу срабатывания

По принципу срабатывания УЗО подразделяют на электронные и электромеханические. Электронные УЗО на порядок дешевле, чем электромеханические УЗО. Это объясняется его меньшей надежностью и дешевизной производства. Электронное УЗО «питается» от сети, и работа электронного УЗО зависит от параметров и качества этой самой электросети.

Приведу такой пример, у нас отгорел ноль в этажном щитке, соответственно пропадет питание электронного УЗО и оно не будет работать. И если в этом время произойдет замыкание фазы на корпус прибора, а человек его коснется, то электронное УЗО не сработает, т.к. оно просто напросто не работает, нет питания электроники из-за обрыва нуля. Или если по-простому электроника – это электроника, а китайская электроника – это вдвойне «электроника», которая может отказать в любой момент. Поэтому электромеханическое УЗО, которое не зависит от состояния сети, намного надежнее, чем электронное УЗО.

В основе принципа действия лежит сравнение входящего и выходящего тока УЗО обычного дифференциального трансформатора тока, и если ток не равен и больше уставки (номинальный отключающий ток УЗО в мА), как уже указывалось выше, то УЗО отключается.

По этим схемам можно определить, электронное УЗО или электромеханическое, схемы наносят на корпуса УЗО.

Известные производители, такие как ABB, Шнайдер Электрик, Хагер или Легранд не производят электронных УЗО, только электромеханические УЗО. Я ставлю в свои электрощиты электромеханические УЗО.

Для сравнения электронного и электромеханического УЗО предлагаю фото с их “внутренностями”. Я бы выложил электронное УЗО, какого-либо известного бренда, а не китайского, но, как писал выше, АББ, Шнайдер Электрик, Легранд и другие серьезные производители, не выпускают электронных УЗО.

Назначение УЗО и дифавтоматов

Чтобы понять, почему именно УЗО или дифавтоматы необходимо использовать для защиты цепей ванной комнаты, необходимо знать их принцип работы и задачи, которые они призваны выполнять.

УЗО или дифавтомат, в отличие от автоматического выключателя, работает по току утечки, который возникает при нарушении внешней изоляции проводника или при возникновении проводимости материалов, которые по своим свойствам являются диэлектриками.

Как диэлектрик может проводить электричество? Такое случается, если, например, поверхность материала увлажнена или материал пористой структуры напитан влагой. А эти состояния, как раз и характерны для предметов, находящихся в ванной комнате.

Автоматические выключатели будут срабатывать только при замыкании между фазой и нулем, то есть, когда, например, вода попала в электроприбор или розетку и закоротила оба проводника. Однако для организма человека гораздо опаснее тот случай, когда возникает разность потенциалов между фазой и «землей».

Такое может случиться при пробое фазного контакта на корпус прибора, что может быть следствием проникновения воды внутрь корпуса. До момента касания корпуса человеком напряжение не возникнет. И автомат и УЗО останутся включенными.

Но при касании возникнет напряжение, и вероятность его появления увеличивается из-за того, что пол или стены в ванной комнате тоже могут быть увлажнены, что увеличивает их проводимость.

Вот в этом случае автомат, в отличие от УЗО, останется включенным, потому что проходящий через организм ток, вряд ли превысит номинальный, при котором отключается автомат.

Куда устанавливать?

Как правило, защитное устройство устанавливают в электрическом щитке, который находится на лестничной площадке или в квартире жильцов. В нем находится множество устройств, которые отвечают за учет и распределение электроэнергии до тысячи ватт. Поэтому в одном щите с УЗО находятся автоматы, электросчетчик, зажимные колодки и прочие приборы.

Если у вас уже установлен щиток, то выполнить монтаж УЗО будет легко. Для этого понадобится лишь минимальный набор инструментов, который включает плоскогубцы, кусачки, отвертки и маркер.

Процесс монтажа автоматики в электрическом щитке: пошаговая инструкция

Рассмотрим вариант сборки электрощита для однокомнатной квартиры, здесь будет использоваться рубильник, защитное многофункциональное устройство, далее будет устанавливаться группа УЗО (типа «А» для стиральной и посудомоечной машины, потому что такое устройство рекомендует производитель техники). После защитного устройства будут идти все группы автоматических выключателей (на кондиционер, холодильник, стиральную, посудомоечную машины, плиту, а также на освещение). Кроме того, здесь будут использованы импульсные реле, они нужны для управления осветительными приборами. В щитке еще будет устанавливаться специальный модуль для разводки электропроводки, который напоминает распаячную коробку.

Шаг 1: сначала на DIN- рейку необходимо расставить всю автоматику, таким образом, как мы будем ее подключать.

Так будут располагаться устройства в щитке

В щитке сначала идет рубильник, затем УЗМ, четыре УЗО, группа автоматических выключателей по 16 А, 20 А, 32 А. Далее расположилось 5 импульсных реле, 3 группы освещения по 10 А и модуль для соединения проводки.

Шаг 2: Далее нам понадобится гребенка на два полюса (для того чтобы запитать УЗО). Если гребенка имеет большую длину, чем количество УЗО (в нашем случае четыре), то ее следует укоротить с помощью специальной машинки.

Отрезаем гребенку по нужному размеру, а затем устанавливаем ограничители по краям

Шаг 3: теперь для всех УЗО следует объединить питание, установив гребенку. Причем винты первого УЗО не следует затягивать. Далее необходимо взять отрезки кабелей 10 квадратных миллиметров, снять с концов изоляцию, сделать опрессовку наконечниками, после чего соединить рубильник с УЗМ, а УЗМ с первым УЗО.

Таким образом будут выглядеть соединения

Шаг 4: далее необходимо подать питание на рубильник, а соответственно и на УЗМ с УЗО. Сделать это можно с помощью питающего кабеля, у которого на одном конце имеется штекер, а на другом два обжатых провода с наконечниками. Причем сначала необходимо вставить обжатые провода в рубильник, а только потом делать подключение к сети.

Далее останется подключить штекер, затем выставить примерный диапазон на УЗМ и нажать на кнопку «Тест». Так, получится проверить работоспособность устройства.

Здесь видно, что УЗМ функционирует, теперь необходимо проверить каждое УЗО (при правильном подключении оно должно отключиться)

Шаг 5: теперь нужно отключить питание и продолжить сборку – следует запитать гребенкой группу автоматических выключателей на центральной рейке. Здесь у нас будет 3 группы (первая – варочная панель/духовка, вторая – посудомоечная и стиральная машины, третья – розетки).

Устанавливаем гребенку на автоматы и переносим рейки в щиток

Шаг 6: далее необходимо перейти к нулевым шинам. Здесь установлено четыре УЗО, но при этом требуется только две нулевые шины, потому что для 2 групп они не требуются. Причиной тому является наличие в автоматах отверстий не только сверху, но и снизу, поэтому в каждое из них мы подключим нагрузку, соответственно и шина здесь не потребуется.

В данном случае потребуется кабель 6 квадратных миллиметров, который необходимо отмерить по месту, зачистить, зажать концы и соединить УЗО со своими группами.

По такому же принципу необходимо запитать устройства кабелями фазы

Шаг 7: поскольку автоматику мы уже подключили, осталось запитать импульсные реле. Следует соединить их между собой кабелем 1,5 квадратных миллиметров. Кроме того, следует соединить фазу автомата с распределительной коробкой.

Так будет выглядеть щиток в собранном виде

Далее необходимо взять маркер, чтобы проставить метки групп, для которых предназначается то или иное оборудование. Делается это для того, чтобы не запутаться в случае дальнейшего ремонта.

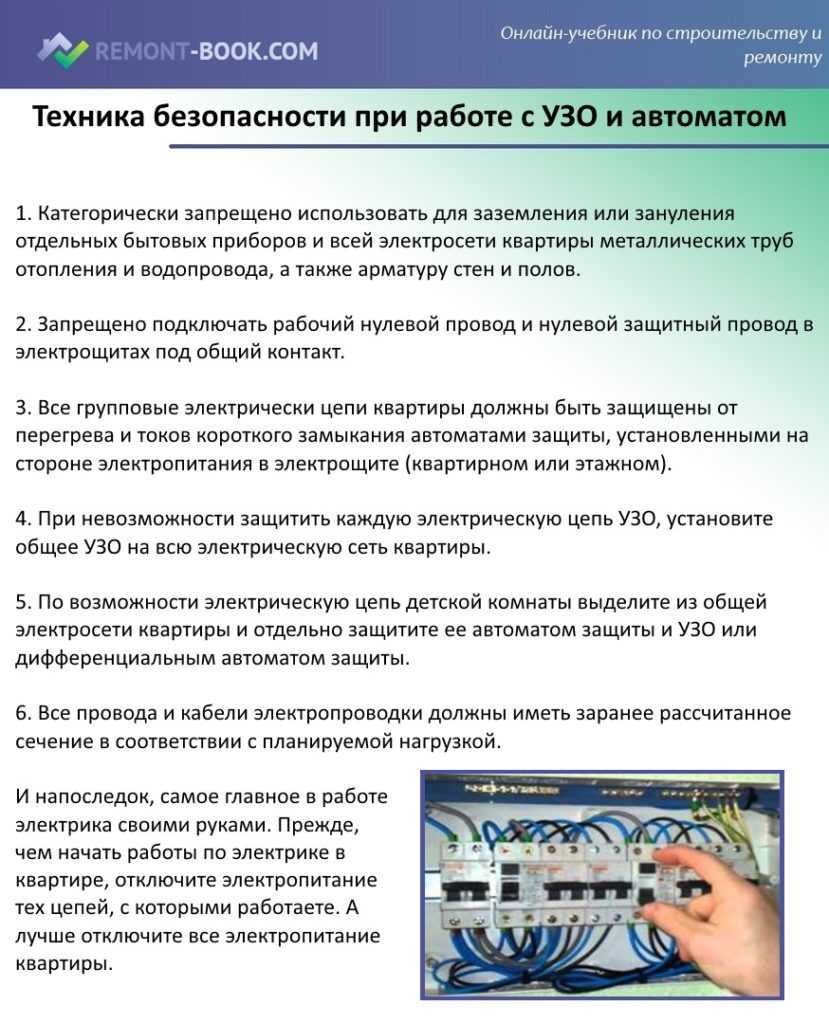

Техника безопасности при работе с УЗО и автоматом

Типы УЗО АС, А, В

В зависимости от типа, УЗО обязано отключаться от разного вида утечек тока, есть УЗО, которые отключают только переменный ток, есть УЗО которые переменный и пульсирующий ток:

УЗО тип АС реагирует на мгновенный переменный дифференциальный ток утечки, т.е. это обычные потребители: освещение,  теплые полы, холодильники, конвекторы и др. Тип УЗО АС обозначается на панели, это либо буквы АС, либо специальный символ (пиктограмма) или и то и другое вместе.

УЗО тип А реагирует, как на переменный, так и на пульсирующий ток утечки, который может медленно нарастать или возникать внезапно. Это приборы, в которых используются выпрямители и импульсные блоки питания: компьютеры, стиральные машинки, телевизоры, посудомойки, микроволновки, т.е. там, где всем управляет электроника. В некоторых инструкциях на современные электроприборы отдельно указывается, что необходима установка УЗО типа А. Пиктограмма для УЗО тип А выглядит следующим образом

УЗО тип А дороже, чем УЗО тип АС, т.к. «охватывает» бОльшую зону защиты. Но следует отметить, что уровень защиты с УЗО типа АС выше, чем если бы УЗО не было бы вообще.

ПУЭ 7.1.78. В зданиях могут применяться УЗО типа “А”, реагирующие как на переменные, так и на пульсирующие токи повреждений, или “АС”, реагирующие только на переменные токи утечки. Источником пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, видеомагнитофоны, персональные компьютеры и др.

Часто у читателей возникает вопрос: “Какое УЗО поставить на холодильник, стиральную машинку, посудомойку, варочную панель и т.д.?”. Самый правильный ответ, вы найдете в инструкциях на бытовую технику.

Но, например, в Европе разрешено устанавливать УЗО только тип А. УЗО тип АС запрещены.

УЗО тип В – редкость в России, их применяют в промышленности, где помимо прочих видов утечек, есть утечки выпрямленного тока, в быту УЗО тип В не применяют.

Виды

Автоматические выключатели позволяют защитить как оборудование, так и проводку конечного потребителя от короткого замыкания и высоких показателей напряжения.

Основная классификация заключается в предназначении рассматриваемого оборудования:

  1. Класс «В» часто используется в бытовых условиях. Этот вариант исполнения не предназначен для сильных токов, при возникновении минимального короткого замыкания происходит размыкание цепи. Большая чувствительность определяет то, что модели класса «В» не используются в промышленности, где скачок напряжения может возникнуть вследствие включения или выключения оборудования большой мощности. Большая чувствительность позволяет защитить бытовые приборы и электронику, к примеру, компьютеры от перегорания.
  2. Класс «С» считается общепромышленным вариантом исполнения, применяется в сетях, где также нужно контролировать напряжение в сети в пределах небольшого диапазона.
  3. Класс «D» используется в сети, к которой происходит подключение электродвигателя с большим показателем пусковой мощности. Этот класс используется также в промышленности и имеет небольшой диапазон возможного отклонения от нормального значения.

По виду подаваемого тока можно выделить три категории рассматриваемого выключателя:

  1. Для сети переменного тока.
  2. Для сети постоянного тока.
  3. Универсальный вариант исполнения.

По числу полюсов можно выделить:

  • однополюсный;
  • двухполюсный;
  • трехполюсный;
  • четырехполюсный;

Также, классификация проводится по типу расцепителя:

  1. Максимальное расцепление.
  2. Независимое расцепление.
  3. Минимальное или нулевое расцепление.

В зависимости от ситуации, может понадобиться промежуток времени, который нужно выдержать после изменения показателей подаваемого электричества до его отключения.

По этому показателю можно провести следующую классификацию:

  1. Без выдержки.
  2. С выдержкой в независимости от показателей подаваемого напряжения.
  3. С выдержкой, которая является обратным значением подаваемого электричества.

Вышеуказанные виды автоматических выключателей повсеместно используются в быту и промышленности, но при этом есть несколько нюансов, которые стоит учитывать при их выборе.

расцепитель

Кроме этого, следует обратить внимание на тип установленного размыкателя. Он является основным рабочим органом, проводит размыкание цепи при определенных значениях

Данный элемент конструкции различается по спецификации действия и диапазону тока, можно провести нижеприведенную классификацию:

  1. Электромагнитный тип пользуется большой популярностью, так как в считанные доли секунд проводит разъединение цепи. В конструкцию входит катушка и сердечник, также пружина. Сердечник при определенных условиях втягивается, и пружина воздействует на расцепляющее устройство.
  2. Биметаллический тепловой вариант исполнения – зачастую устанавливается для автоматов, которые реагируют на ток, величина которого может привести к разрушению кабеля. На короткое замыкание он также реагирует. Однако, точность работы подобного размыкателя небольшая. Примером можно назвать случай, когда по кабелю, который имеет сечение для 16 А, проходит ток величиной 20 А – выключение произойдет через несколько десятков минут. Если величина тока будет 35 А, то выключение произойдет мгновенно.
  3. Полупроводниковый используется крайне редко при изготовлении бытовых выключателей. Расцепление происходит при работе специального блока полупроводниковых реле.

Стоит отметить, что при маркировке редко происходит указание того, какой тип размыкателя использовался при производстве. Для этого следует ввести номер модели и изучить спецификацию.
