Выбор кабеля для подключения дома к электросети

Выбор кабеля АВВГ

Основным критерием выбора кабеля являются условия эксплуатации

Первое, на что следует обратить внимание, – количество жил. Вот основные рекомендации по подбору:

в однофазных сетях рекомендуется использовать АВВГ с двумя-тремя жилами (на окончательный выбор влияет наличие или отсутствие РЕ-проводника);
в трехфазных – тремя-четырьмя (наличие/отсутствие заземления);
при коммутации электрического оборудования с местным управлением – пятью-шестью жилами.

Совет! Для повышения безопасности и гарантии того, что вы получите качественное изделие с заявленными технико-эксплуатационными характеристиками, убедитесь в наличие сертификатов качества.

Сечение токоведущих жил кабеля зависит от предполагаемой нагрузки тока. Для принятия решения руководствуйтесь данными из таблицы ниже:

Что касается длины провода, то она зависит от расстояния между коммутируемыми объектами, наличия поворотов и изгибов трассы. Не забывайте об отсутствии натяжения при прокладке в грунте.

Способы соединения СИП провода с медным неизолированным кабелем

СИП провода сегодня считаются самыми доступными и надежными для прокладки частных электрических сетей. Они бывают различной толщины, отличаются разными типами изоляции, а также могут различаться количеством жил, поэтому позволяют решать разноплановые задачи. Но жилы в СИП проводах выполнены из алюминия, что вызывает определенные сложности при соединении их с кабелями с жилами из других металлов.

В частности, не рекомендуется соединять СИП кабель с голым медным проводом через метод скрутки – это не только не обеспечит качественную передачу тока по проводам, но и может спровоцировать довольно серьезную угрозу. Если соединить между собой алюминиевую жилу СИП кабеля и голый неизолированный провод из меди, может возникнуть короткое замыкание, что приведет к возгоранию.

Существуют более надежные и безопасные способы соединения СИП кабеля с проводами из меди. Наиболее распространенными и простыми являются следующие варианты:

соединение проводов с помощью клемм
использование для соединения ответвительных сжимов
применение болтов, шайб и гаек

Каждый из перечисленных способов считается относительно простым и может быть использован для соединения провода из алюминия с голым проводом из меди. Достаточно следовать инструкциям.

Как соединить провода СИП между собой

Если вам необходимо соединить СИП с СИПом в первую очередь выясните его марку.

Например СИП 4 в отличие от других типов самонесущих проводов категорически запрещено соединять между собой в пролетах.

Делается это только на какой-либо опоре, когда на жилы не оказывается усилия тяжения. Некоторые однако полагают, что если выполнить соединения гильзами с обжатием прессом в 12тн, то он спокойно все выдержит в течении всего срока службы.

Безусловно, некоторое время это соединение проработает, но вследствие постоянных вибраций, ветровых нагрузок, плюс тяжения в разные стороны, в один прекрасный день все закончится обыкновенным обрывом.

Если у вас СИП-1 или СИП-2 их между собой можно соединить в пролетах спецзажимами MJPT или ГСИ-Ф.

Причем эти зажимы используйте для фазных проводников. Несущий изолированный или не изолированный провод в СИПе желательно оставлять цельным, либо соединяйте его с помощью другой гильзы в промежутке между анкерных креплений.

В некоторых роликах демонстрируется соединение нулевого несущего провода гильзой в середине пролета. В правилах ПУЭ п.2.4.21 это не запрещено. Главное обеспечить требуемую несущую способность провода.

Для этого берется гильза увеличенной длины, под большее число опрессовок (длиной 170мм вместо 100мм). С аббревиатурой «Н» или «N» — нулевая.

Но просто логически подумайте, что будет с напряжением в розетках, когда пропадет нулевой контакт при очередном ветре вот в таком соединении? А будет вместо напряжения 220В все 380! И элементарный обрыв провода в гильзе, покажется наименьшим злом в данной ситуации.

Можно ли заводить СИП в дом

После того, как мастер подключил СИП и довел кабель до места ввода в дом, вы можете сделать выбор из двух вариантов:

завести кабель в дом;
сделать разрыв, чтобы соединить кабель с другим, «домашним».

Одни специалисты считают, что СИП можно использовать только на улице. Другие утверждают, что разрывы в проводке крайне нежелательны с точки зрения безопасности. Поэтому все чаще проектные организации разрешают заводить кабель в дом. Для этого провод СИП (в нашем случае предпочтительнее использовать СИП-4) заводят на вводной автомат распределительного внутреннего щита, а затем выполняют внутреннюю разводку электричества по всем помещениям дома.

Часто мастера рассматривают возможность установки к уже имеющемуся автомату дополнительного (двухполюсный или четырехполюсный), до которого идет СИП. После него — кабель ВВГ (медный одножильный или многожильный кабель с изоляцией и внешней оболочкой из полиэтилена или ПВХ). Таким образом, подключаются оба провода — и уличный, и домашний. Переход между проводами считается надежным и безопасным.

Варианты соединения

Зависимо от места расположения щита учета, возникают варианты, соединить СИП меж собой или с проводом другого типа.Основными элементами сжима являются две стальные пластинки с заостренными зубцами, которые при закручивании монтажного болта сближаются меж собой и, прокалывая изоляцию линейного и отпаечного проводов, обеспечивают надежный контакт и плотность места скрепления. Болт затягивается до срыва, рассчитанного на определенное усилие сжатия. Конструкция является разовой.Обязательно, некоторое время это соединение проработает, но вследствие постоянных вибраций, ветровых нагрузок, плюс тяжения в разные стороны, в один прекрасный день все закончится обыденным обрывом.

Щит учета расположен на опоре полосы

Трасса полосы может быть прямой или под углами: до 30 ° к опоре и до 50 ° от опоры. Технические данные зажимов приведены в табл. 29.

уже известные нам прокалывающие зажимы SLIP 12.1 или SM6.21 + Р616R или Р 617
гильзы алюмомедные

И в случае необходимости, отсоединить кабель от СИП без его разрезания уже не получится.Правда некоторые энергосетевые компании категорически требуют обеспечить непосредственно неразрывность соединения и отсутствие доступа к токоведущим частям до шкафа учета со счетчиком.Внедрение гильз хоть и надежный, но самый неудобный вариант. Понадобится особенные алюмомедные переходные гильзы, плюс термоусаживаемая трубка.Рис. 22.

жила после прокола без изоляцииЕсли вы опасаетесь такого варианта, для соединения СИП и меди можно использовать зажимы односторонне прокалывающие. Марки таких зажимов:

Хоть какой из соединяемых проводников контактирует только со стальными пластинами.

Употребляют три типа соединителей с разными допустимыми механическими нагрузками: для проводов самонесущей системы – восемьдесят % прочности провода; для СИП с несущей нейтралью – 50 % прочности фазного провода и 100 % прочности несущей нейтрали . Самонесущий провод выпускается сечением минимум 16мм2 и если у вас трехфазка, то завести его во внутрь щитка, плюс там изогнуть подходящим образом при минимуме свободного места будет проблематично.Ульяновский городской технический институт Соединители для прямого соединения СИП с другими кабелями и проводами.

Провода типа СИП могут соединяться не только меж собой, ну и с голыми проводами и кабелями. Алюминиевая трубчатая часть заполнена контактной смазкой.

На что здесь нужно навести внимание? Возможен такой вариант, что для подключения вашего СИП к головному, нельзя будет отключить электроэнергию. Например от него питается больница, котельная или другие ответственные объекты.В этом случае выбирайте изолированные прокалывающие зажимы, которыми можно работать даже под напряжением. Вот более качественные марки таких зажимов:

Вот более качественные марки таких зажимов:

Щит учета расположен на стене дома

Рассмотрим 2-ой вариант, когда вы соединяете медный кабель с СИП на фасаде дома. Соединители и трубки для герметизацииШирина шестигранного углубления,Термоусаживаемая трубка тип WCSMДля прямого соединения СИП, когда провода подвергаются действию механической нагрузки, употребляются герметичные изолированные гильзы под опрессовку шестигранником (рис. 22).

Вариант выполнения такого соединителя изображен на фото ниже. предназначен для присоединения отпаек к магистральным линиям. Данный экземпляр может соединять линию, сечением от шестнадцать мм два до 100 20 мм два с отпайкой, имеющей сечение от 6 мм два до 50 мм два . В качестве отпайки может быть применен СИП, либо обыденный медный кабель, например .

Электрика. 2009. № 1). Они могут употребляться для соединения основных кабелей и проводов абонентов. Зажим типа DZ (рис. 20) разработан для соединения кабелей больших сечений с проводами СИП до один кВ.На опоре все решается с помощью прокалывающих зажимов. Обычно, употребляют кабель ВВГнг 3*10 с цельной жилой. Для подключения через прокалывающий зажим, зачищать изоляцию жилы кабеля не нужно.Самые применимые для этого зажимы:

Технические данные промежуточных зажимов для самонесущей системы СИПСИП — это самонесущий провод с ПЭ изоляцией, используемый для передачи энергии в осветительных и воздушных сетях, имеющих напряжение до 30 5 кВ. Изделие состоит из фазных изолированных проводов, которые навивают на нейтральную несущую жилу. Изоляционный слой сделан из полиэтилена, а проводка с внедрением алюминия.

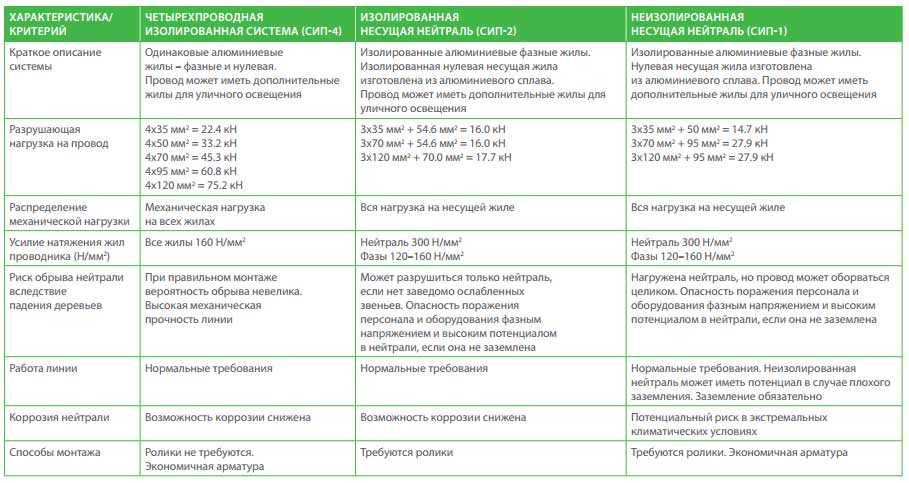

Виды СИП проводов

Огромным плюсом использования проводов данного типа является возможность соединения между собой двух и более кабелей различного сечения. Однако специалисты не рекомендуют соединять провода кардинально различных диаметров. Хороший контакт возможен только при соединении двух и более проводов либо одинакового, либо соседнего сечения. Различают СИП провода следующих видов:

СИП-1 — провода данного типа отличаются тем, что в них все медные жилы, кроме нулевой, изолированы специальным материалом
СИП-2 — в этих проводах также изолированы все жилы, кроме нулевой. Отличие заключается в способе изоляции — здесь используется материал со специальными молекулярными поперечными сечениями
СИП-3 — рекомендуется для монтажа электросети в частных домах. Отличительная особенность заключается в конструкции провода — здесь всего одна жила из алюминия, которая изолирована материалом со светостабилизированными частицами. При его покупке специалист рекомендуют спрашивать у продавца сертификат качества
СИП-4 — характеризуется отсутствием нулевой жилы. Все жилы тщательно изолированы специальным материалом, благодаря чему достигается абсолютная герметичность
СИП-5 — провода такого типа используются в основном для прокладки электрических сетей на производствах, в городах или между населенными пунктами. Отличительная особенность — каждая жила помещается в специальную коробочку. Самостоятельно соединить провода данного типа практически невозможно

Если вам необходимо соединить два СИП провода между собой, причем вы стремитесь сделать надежный и безопасный во всех отношениях контакт — перед тем, как приступить к действию, проконсультируйтесь со специалистами. Далеко не все провода можно соединять между собой. К примеру, толстый провод с сечением 4 мм очень сложно правильно соединить с кабелем, который имеет сечение 1,5 мм. Здесь необходимо соблюдать определенную последовательность, а любое отступление от технических рекомендаций может привести к проблемам в дальнейшей эксплуатации электросети.

Подача электроэнергии через СИП

Подключение к жилому дому электричества производится чаще всего с использованием самонесущего изолированного провода СИП. Он состоит из нескольких фазных алюминиевых жил, покрытых полиэтиленовой прочной изоляцией (сшитый полиэтилен), и нулевой несущей. Она может быть с изоляцией или без нее. Часто для ответвлений применяют провод без нулевой несущей жилы (СИП-4, СИП-5).

По сравнению с обычным кабелем СИП имеет следующие преимущества:

Подключение можно выполнить своими руками. Если линия электросети обесточена, процесс подключения совершенно безопасен. Но при отсутствии навыков работы с электричеством лучше обратиться за помощью к электромонтажникам.
Надежность передачи электроэнергии в любых климатических условиях. Провод выдерживает высокую и низкую температуру, порывы ветра и действие осадков.
Низкая цена и долговечность.

СИП имеет преимущества также перед оголенными проводами, которые также прокладывают по воздуху:

не требуются фарфоровые изоляторы;
уменьшается расстояние между жилами;
нет перехлестываний проводов между собой под действием ветра;
уменьшаются реактивные потери за счет наличия изоляции;
упрощается монтаж провода.

Расшифровка аббревиатуры АВВГ

АВВГ – это аббревиатура, в соответствии с ГОСТ имеющая уникальную расшифровку. Укажем значение для каждой буквы:

«А» – алюминий (материал изготовления токоведущей жилы);
«В» (первая) – ПВХ-пленка (для изоляции жил);
«В» (вторая) – ПВХ-пластик для внешней оболочки;
«Г» – голый (кабель не имеет дополнительной защиты).

Нередко к АВВГ через дефис добавляются приставки в виде других букв – например, «Т» или «П». Первая указывает на то, что провод предназначен для эксплуатации в тропиках (хорошо справляется с плесенью), вторая – изделие плоское. После буквенной маркировки могут прописываться числовые значения.

Например, АВВГ-220 4*30 – алюминиевый кабель с изоляцией жил и внешней оболочкой из поливинилхлорида, предназначенный для эксплуатации в сети напряжением 220 В. Он состоит из четырех жил с поперечным сечением 30 кв. мм. В скобках может быть добавлена приставка «ОЖ», которая говорит о том, что жилы изготавливаются однопроволочными.
