Розетка с таймером: устройство, особенности

Как использовать?

Чтобы выбрать подходящую таймер-розетку, необходимо обратиться к информации, изложенной выше. К особенностям их функционала, управления, нагрузки и многим других параметров. Рассмотрим подробнее критерии выбора.

На какое время будет осуществляться программирование: 24 часа или неделю, а, может, и на месяц.
Насколько точным должно быть срабатывание. Например, механические таймеры розетки подойдут для полива растений, где отклонения в несколько минут будут не столь важны. Главное, чтобы количество поливов всегда в день совпадало.
Ещё один важный критерий – это нагрузка. Многие производители выпускают стандартный вариант 16 А, и этого бывает вполне достаточно практически для всех домашних приборов, но бывают и исключения. Для приборов с большей или меньшей нагрузкой бывают 25А, 40А и 7А, 10А соответственно.
Количество программируемых линий – это количество приборов, которые можно подключить, и по отдельности настроить программу для каждого из приборов. Самые распространенные и недорогие – на одну линию. Иногда встречаются на две и более.
Показатели пыле- и влагозащищенности. Будет ли использоваться агрегат в помещении или на улице. Если аппарат будет использоваться на улице, то степень защиты должна быть не ниже стандарта IP40.
Такой критерий, как стоимость, тоже немаловажен. Но выбирать таймер-розетку по стоимости иногда может быть ошибочной затеей. Правда, чаще всего модели подороже имеют большее количество функций.

Далее можно просмотреть видео о настройке таймера электронного с программированием на неделю.

Что такое таймер в розетке, где он используется

Настройка автоматического включения или выключения электрических приборов или систем, которые также требуют для работы подключения к источнику питания, помогает, в первую очередь, сэкономить на коммунальных счетах. Розетки с электрическим таймером – это возможность организовать работу приборов в соответствии с потребностями пользователя, что очень удобно, например, при проживании в своём доме для включения системы отопления, насоса или полива лужайки в определённые временные интервалы.

ФОТО: ae01.alicdn.com Можно купить таймер-розетку под любой тип вилки

Основная масса представленных на рынке бытовых устройств с таймером, внешне ничем не отличается от стандартных розеток. Единственная разница в том, что в них присутствует система отсчёта времени. Она может быть механического или электронного типа. В первом случае, для управления реле времени, таймер придётся выставлять вручную посредством специального рычажка. При электронном типе пользователю необходимо программировать блок для выставления интервалов включения по дням или даже неделям.

Более простым вариантом является установка отдельного таймера включения и выключения приборов, купить который можно в магазине электрики или радиотоваров. В этом случае он устанавливается непосредственно на пути прохождения проводки, но предназначается для аналогичных целей, как и розетки со встроенными приборами учёта времени.

ФОТО: cdek.market Простой по типу, но сложный по установке таймер монтируется непосредственно в электрическую цепь

Использование указанных устройств подходит для решения большого количества задач. На первом месте – экономия электричества

Можно настроить прибор таким образом, что во время отсутствия людей дома (в будние дни, когда все на работе), питание будет отключаться, что особенно важно при наличии нагревательных систем

Вторым назначением данного типа устройств является автоматизация управления питанием

Это свойство пригодится аквариумистам, для которых важно, чтобы насосы, фильтры, компрессоры запускались в определённое время для создания комфортных условий обитания питомцев

ФОТО: 4.bp.blogspot.com Устройства для включения или отключения используются во многих областях

Розетка с таймером может являться частью системы безопасности дома. При длительном отсутствии хозяев имеется возможность настроить реле таким образом, чтобы периодически включался свет, создавая эффект присутствия, что может отпугнуть потенциальных грабителей.

ФОТО: aquafishes.net Профессиональные аквариумисты могут использовать таймер для автоматизации процессов насыщения воды кислородом

Функциональные особенности

Какими особенностями обладают розетки с таймером ТРЭ и другими устройствами:

В зависимости от задач, которые будут выполняться, выбирается тип устройства. Механические варианты считаются более доступными в плане стоимости, но они выполняют меньше функций. Если хотите получить целый «умный» дом, то использование электронных девайсов более актуально.
Время настройки. Этот функциональный параметр зависит от типа использующегося устройства, максимальное время работы на всех розетках разное. Как правило, минимальный показатель равен одним суткам, а максимальный — семи дням или месяцу. Последние устройства с таймером встречаются нечасто, поскольку их стоимость довольно высокая.
Параметр точности таймера более актуален для механических розеток, поскольку недорогие устройства зачастую не могут демонстрировать точный отсчет времени. Но для выполнения простых задач, к примеру, активации фильтрующего насоса или полива огорода, высокая точность не нужна, здесь главное — правильно соблюдать цикл. В плане точности таймера лучше всего зарекомендовали себя розетки немецкого производства.
Параметр нагрузки. Как правило, величина нагрузки по стандарту для многих моделей составляет 16 Ампер, но можно приобрести розетки на 7 или 10 А. При необходимости обеспечения высокой пропускной способности можно выбрать розетки на 40 Ампер. С учетом нагрузки подбирается сам девайс. Если прибор будет потреблять 5 киловатт энергии, это соответствует 25 Амперам нагрузки, поэтому использование розеток на 16 Ампер будет нецелесообразным.
Еще одна особенность — различное число программируемых линий. В более простых вариантах с таймером обычно используется одна линия и к ней можно подключить только один электрический прибор. На дорогих электронных моделях применяется от двух и больше линий, что позволяет одновременно произвести подключение и настройку нескольких приборов.
Защищенность устройств от воздействия пыли и влаги. Многие современные розетки с таймером характеризуются надежной защитой от загрязнений и воды, это позволит использовать устройства не только в помещении, но и на улице. Если планируется применение изделий вне дома, то рекомендуем остановить свой выбор на устройствах с сертификатом защиты не менее IP40.

ТМ Прокоптим рассказал об особенностях электронных устройств с таймерами и их настройке.

Особенности программирования

Инструкция по настройке розетки с таймером входит в техническое руководство, при покупке обязательно убедитесь, что оно имеется в комплекте.

Настройка механической розетки

В механических устройствах основным элементом является барабан, на него нанесена специальная разметка. С ее помощью потребитель может самостоятельно настроить временной интервал и указать цикличность. К примеру, надо запрограммировать работу фильтрующего насоса для бассейна, который должен срабатывать на 15 минут каждые три часа.

По схеме работа устройства происходит так:

С одного до двух часов ночи на устройство не подается напряжение.
В два часа ночи на розетку подается питание на пятнадцать минут. Происходит активация насосного устройства с фильтром.
С четырех до пяти часов утра на устройство не поступает питание, насос отключен.
В шесть часов утра произойдет автоматическая активация устройства в результате подачи напряжения.
Затем его включение производится в 9 и 12 часов с интервалом в три часа.
В три часа дня таймер настроен так, что будет срабатывать на тридцать минут.
Затем в шесть и девять часов вечера насосное устройство активируется два раза, каждый по полчаса.
В завершение произойдет активация системы в 12 часов ночи. Устройство будет работать пятнадцать минут.

Схема работы механического таймера

Настройка электронной розетки

Инструкцию по настройке электронной розетки разберем на примере модели ТМ24. При использовании такого устройства сначала производится программирование текущего времени. Чтобы задать параметр, зажмите кнопку Set на устройстве и удерживайте ее в течение нескольких секунд. Для выбора дня нажимаются кнопки Left и Right, когда он будет установлен, еще раз нажмите на Set, это приведет к переходу устройства в меню настройки времени. Здесь часы и минуты изменяются аналогичным образом с помощью кнопок Left и Right.

После выставления времени производится регулировка основных рабочих параметров устройства:

Если надо увидеть один из таймеров, то кликните по кнопке «Вправо» (Right). На цифровом экране отобразятся индикаторы 1_On, 2_On и т. д. Номер перед надписью говорит о выборе конкретного таймера — первого, второго и т. д.
Затем нажмите на кнопку Set. Кликнув на нее, вы сможете увидеть запрограммированный день недели для срабатывания таймера.
Повторным нажатием по этой кнопке попадете в меню программирования времени по минутам.
Затем еще раз кликните и удерживайте клавишу «Вправо», выберите параметр 1_Off. Это позволит отключить работу первого таймера. Для деактивации второго счетчика выбирается 2_Off, для третьего — 3_Off и т. д.
Чтобы покинуть меню настройки, кликните на кнопку Clk.

Классификация

По способу управления розетки для умного дома делят на:

механические таймеры (реле времени), которые программируются на включение или отключение нагрузки через заданные промежутки времени;
розетки с электронным блоком управления.

Механические и их программирование

Работа простейших розеток с механическим управлением похожа на работу таймеров встраиваемых в микроволновые печи. Продолжительность включенного состояния розетки определяется углом поворота рукоятки управления. Встроенный часовой механизм таймера отрабатывает установленное время и отключает нагрузку. К описанному типу розеток подключают утюги, варочные поверхности, электроплитки, другие нагревательные приборы. Использование такого простого устройства позволит сэкономить электроэнергию и предотвратит возникновение пожара.

Как пользоваться механическим устройством

Промышленность так же предлагает розетки со встроенными механическими таймерами циклического типа. На них выставляют текущее время и программируют время включения и отключения электроприбора.

В продаже есть умные розетки, которые настраиваются на суточный или недельный цикл. С помощью таких умных розеток управляют освещением, имитируя присутствие хозяев в пустующем доме. К ним подключают отопительные приборы, кондиционеры или водонагреватели, которые будут включаться-отключаться в выбранное время и даже в нужный день недели. С помощью таких розеток управляют уличными светильниками в загородном доме или в коммунальном хозяйстве.

Электронная, автоматическая, цифровая: как правильно пользоваться по инструкции

Умные розетки с электронными блоками управления отличаются большим разнообразием, например оформлены как таймеры с жидкокристаллическим индикатором и кнопками управления. На индикаторе отображается положение реле (включено или выключено), потребляемый ток и показания ваттметра.

Отличием розеток с электронным управлением от механических приборов является наличие интерфейса, который контролирует электроприборы дистанционно. Умные розетки с электронной начинкой могут управляются:

через инфракрасный порт;
через bluetooth;
по Wi-Fi;
через встроенный GSM, в который вставлена телефонная SIM-карта;
по другим радиоканалам с различными типами протоколов связи.

Розетки, оснащенные ИК-приемником и модулем bluetooth управляются на расстоянии до нескольких десятков метров. Причем в первом случае в качестве передатчика управляющих команд подойдет пульт от любого телевизора или другого бытового прибора. Встроенный в розетку микрочип запоминает команды поступающие с ИК-пульта при «обучении» прибора.

Управление через Wi-Fi, или с помощью GSM позволяет реализовывать функцию управления практически из любой точки мира, где есть интернет или работает сотовая связь. При этом можно посылать команды управления и получать информацию о состоянии подключенного прибора, о потребленной электроэнергии, считывать показания встроенных датчиков, например, температуру воздуха в помещении.

Для пульта управления GSM- и Wi-Fi-розеток подойдет смартфон с установленным приложением. Производители размещают приложения в магазинах Google Play и App Store. Владелец розетки может бесплатно скачать там нужную программу. Выбор магазина зависит от типа операционной системы телефона. Приложения имеют интуитивно понятный интерфейс и обладают большим набором сервисных функций, которые позволяют реализовывать разные алгоритмы управления нагрузками.

Любая сложная система несет определенные риски. Например, нельзя быть на 100% уверенным, что уходя из дома, вы выключите забытый утюг. В телефоне служащем пультом может разрядится батарейка, или «внезапно» закончатся деньги на счету.

Разновидности

По принципу устройства и функционирования розетки-таймеры делятся на две обширные группы:

Механические

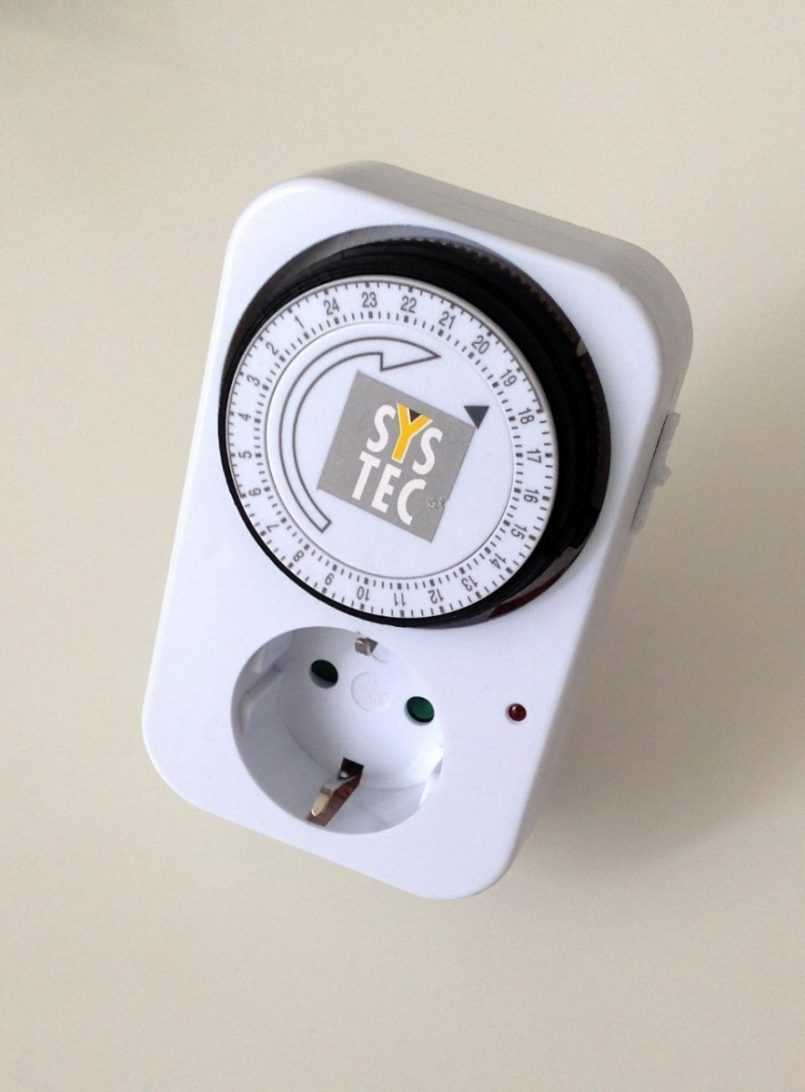

Образец механической розетки-таймера

Принцип работы розетки с таймером механического типа заключается в замыкании и размыкании проводников за счёт непрерывного вращения специального устройства. В старых моделях возрастом более тридцати лет роль такого устройства играл механизм, состоящий из спиральной пружины и шестерёнок, аналогичный часовому.

На сегодняшний же день его заменили тихоходные импульсные электродвигатели, в результате чего:

Звук работы устройства стал тише;
Появилась зависимость от наличия электропитания.

Ниже на схеме вы можете ознакомиться с основными элементами рассматриваемого устройства:

Схема основных элементов механической розетки с таймером

Несомненным преимуществом данного типа розеток-таймеров является их относительно низкая цена. Электронные модели, о которых речь пойдёт немного ниже, конечно же, стоят дороже.

Но и недостатков, к сожалению, тоже хватает:

Уже упомянутая мной зависимость от электроэнергии.

Тут сразу «всплывают» две проблемы:

В случае поломки на линии электропередач, рассматриваемый прибор попросту не будет работать. Хотя, с другой стороны, после того, как аварию устранят, он всё-таки выполнит своё предназначение, что может оказаться весьма вовремя в зависимости от ситуации;
Если же частота переменного тока в используемой сети отклоняется от пятидесяти Герц, то импульсный электродвигатель начинает либо опаздывать, либо спешить;

Ограниченный период действия заданной программы, который обусловлен возможностями передаточного числа редуктора. Таким образом, запрограммировать механическую розетку с таймером можно лишь на одни сутки, что не всегда удобно;

Настройку выполнить можно лишь на 24 часа

Также стоит отметить, что бывают экземпляры, устанавливаемые вместо классических розеток, и экземпляры, оснащённые штекерами, которые позволяют попросту вставить устройство в любую уже установленную классическую розетку.

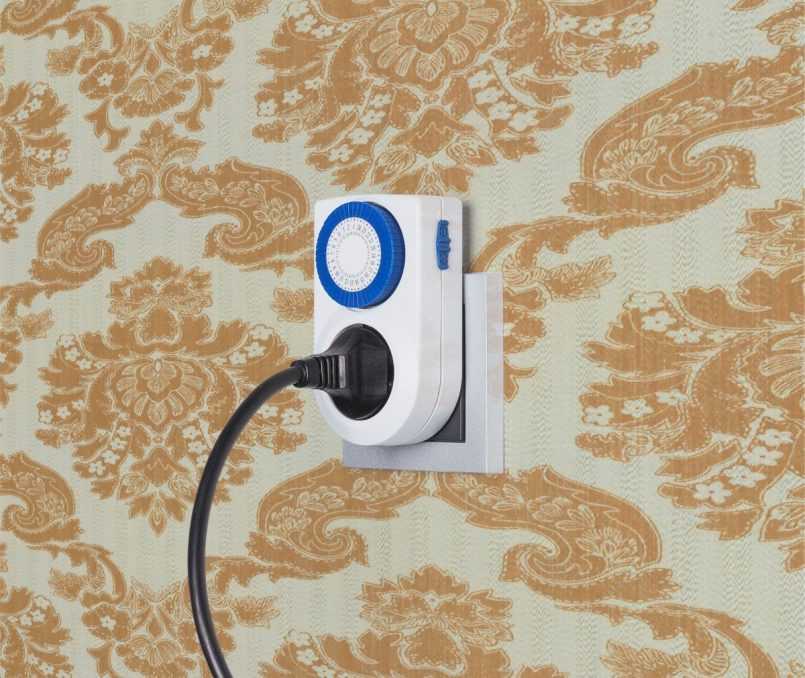

Механическая розетка с кнопкой выключения и штекером

Как настроить такой прибор?

В этом вопросе, кстати, механика тоже уступает электронике, так как здесь установка нужного временного периода выполняется несколько сложнее:

Переключатель ставим в непрерывный режим;
Вращаем диск, фиксируя нужное время;
Нажимаем или отжимаем кнопки по периметру диска, обозначая моменты включения и выключения устройства;
Вставляем вилку шнура нужного прибора в посадочное место розетки-таймера;

Штепсель электроприбора в посадочном месте автоматического устройства регулировки подачи электрического тока

Переводим боковую кнопку в управляемый режим работы. Включённое устройство издаёт негромкий жужжащий звук.

Электронные

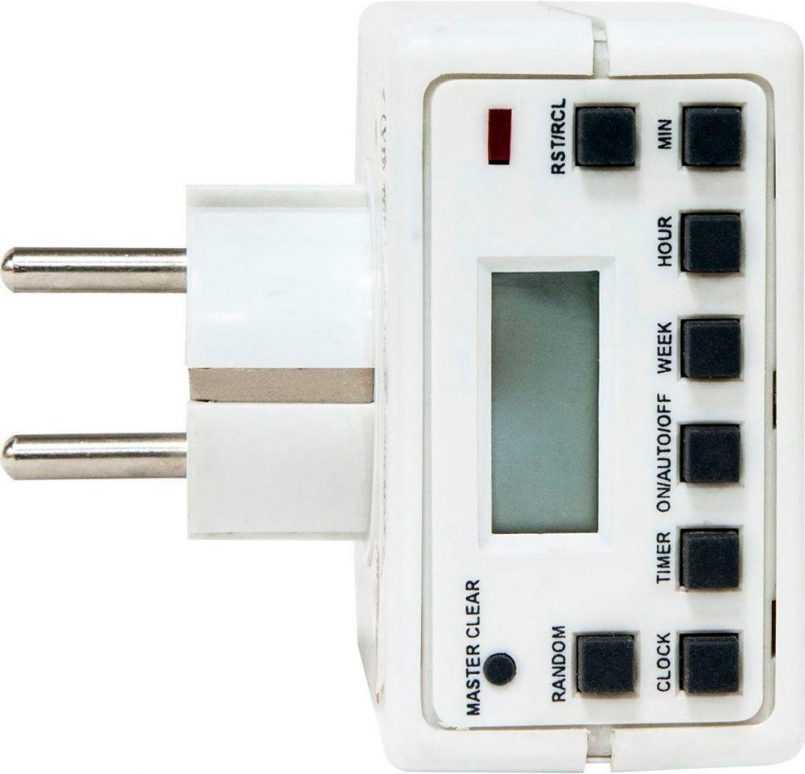

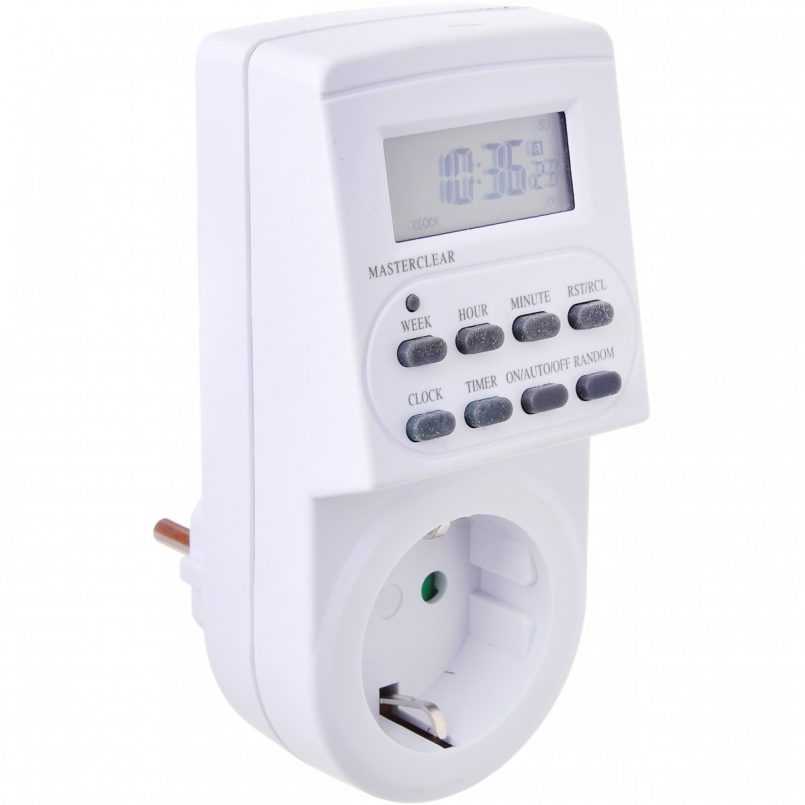

Розетка с электронным таймером

Здесь за выключение и включение розетки отвечают релейные схемы, которыми управляет процессор.

Такое устройство повышает стоимость прибора, но и даёт потрясающие возможности:

Элементарная интуитивная инструкция управления. Достаточно понажимать подписанные кнопки, чтобы добиться нужного режима рассматриваемого аппарата;

Настройка электронной розетки-таймера не доставляет никаких проблем

Возможность задания программы на неделю, а в некоторых моделях даже на месяц. То есть, вы можете учесть выходные, когда ваш режим дня меняется, или эксклюзивные неповторяющиеся события, распланировать работу электроприборов на время ваших длительных отъездов и многое другое. По сути, вы на шаг приближаетесь к тому, что ваш дом становится «умным»;
Отсутствие зависимости от электроснабжения. Встроенные аккумуляторы дадут возможность продолжать функционировать даже в периоды аварийного отключения света;
Выполнение функции часов. Мелочь, но всё равно полезно.

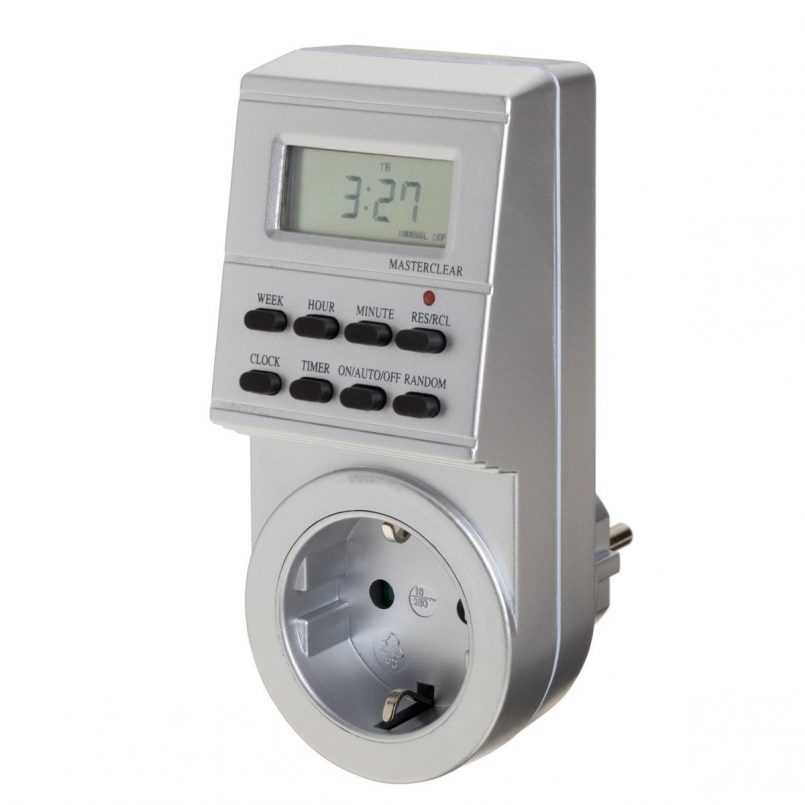

Розетка с электронным таймером показывает время и день недели

В общем, если вам необходимо время работы одного или нескольких электрических приборов расписать на более длительный срок, нежели одни сутки, то покупать следует именно электронную розетку с таймером.

Что это?

Теперь стоит разобраться, что же такое электронные розетки с таймером. Такие девайсы бывают суточными и недельными. Суточные розетки работают по принципу механических, а вот недельные можно программировать на любой день недели индивидуально.

У электронных розеток даже имеется функция присутствия в доме, а также еще около 150 режимов. Почти все из них оборудованы встроенными аккумуляторами. Это означает, что при отсутствии напряжения, настройки этого устройства точно не собьются. Ведь перепады напряжения случай далеко не редкий.

При этом есть одно «но», после приобретения такого девайса, для начала зарядите аккумуляторы, просто вставьте в розетку и дайте зарядиться в течение 12 часов. При этом подключать в эту розетку ничего нельзя.

Цифровой таймер иногда может давать сбои, а именно не выключаться в заданное время, что не сильно приятно.

Назначение

Назначение рассматриваемого прибора можно описать очень коротко: автоматизация прерывания подачи электрического тока в соответствии с заданными временными промежутками. Но из такого определения не очень понятно, зачем его стоит покупать.

Поэтому хочу для наглядности разобрать несколько конкретных случаев эффективной эксплуатации розеток-таймеров:

Контроль работы электрического обогревателя. Зачем столь мощному оборудованию работать в то время, когда вы находитесь на работе? Конечно, вы можете его выключать каждый раз перед уходом своими руками, если не забудете, конечно.
Сборы – вещь хлопотная. Но тут есть ещё один нюанс: можно настроить включение нагревательного прибора, например, за полчаса до вашего прихода. И вы в таком случае войдёте в уже прогретое помещение;

Бесконтрольная работа электрического обогревателя обходится очень дорого

Уличное освещение или подсветка в аквариуме. Оба варианта предполагают функционирование осветительных приборов исключительно в тёмное время суток. Чем следить за этим процессом лично, лучше возложить данную задачу на розетку-таймер;

Днём в аквариуме свет не должен гореть, и совсем необязательно следить за этим именно вам

Симуляция жизни в периоды вашего длительного отсутствия дома. Если вы уезжаете, допустим, в недельную командировку, то с помощью одной или нескольких розеток-таймеров можно настроить периодическое включение люстр, бра или ночников. Это заставит потенциальных грабителей думать, что дом по-прежнему не пустой.

Свет в вашей квартире может загораться и выключаться даже в ваше отсутствие

Незачем бойлеру греть для вас воду, когда вы всё равно на работе

Часто забываете выключить утюг? Тогда подключайте его исключительно через рассматриваемое устройство, выключение которого установлено как раз на период вашей глажки. С одной стороны это несколько затратно, с другой – гарантирует отсутствие возникновение пожара;

Можно не волноваться о том, что оставленный включенным утюг спалит ваш дом

Система полива огорода. Это справедливо порадует всех огородников. Выставили на каждый день нужные часы работы, и всё, можно за растительность не бояться. Она будет получать свою порцию жидкости вовремя и в нужном количестве без вашего участия.

Автоматизированный полив огорода – мечта каждого владельца загородного участка

Примеров контроля и автоматизации работы бытовых электрических приборов при помощи розеток-таймеров можно привести ещё очень много.

Но уже и из вышеописанных можно сделать вывод о том, что основные их функции сводятся к следующим:

Экономия используемой электрической энергии;
Повышение уровня безопасности;
Уменьшение трудозатрат по эксплуатации электроприборов.

Как настроить розетку с таймером?

Механический таймер

Механическое управление подразумевает наличие барабана, который имеет разметку, позволяющую выставлять промежутки времени с определенной цикличностью. Примером возьмем фильтрационный насос для бассейна, который может работать каждые два часа по 15 минут или с другой заданной периодичностью.

Также модели с механическим управлением позволяют экономить электроэнергию в то время, когда за нее предусмотрен максимальный тариф. Например, с 8 до 11 утра и соответственно в такое же время вечером. Такой цикл настраивается в суточных розетках.

Абсолютно ничего сложного в настройке механики нет, все настолько просто, что разберется любой мало мальски грамотный человек, умеющий посчитать количество часов в сутках.

Электронный таймер

Более сложный прибор, требующий предварительного составления недельного графика, а потом внимательного выставления всех параметров с помощью электронного управления. Светодиодный или LCD экран значительно упростят настройку и будут сигнализировать о ходе процесса.

Обычно в минимальный набор управления входят такие функциональные кнопки: влево, вправо, вверх, вниз, активация, удаление из памяти, обратный отсчет и сброс настроек. Они помогают создать необходимые временные интервалы в течении всей недели или определенных дней.

Тут больше последовательных действий с определенным ходом, которые понадобиться заранее продумать и потратить достаточно времени на их ввод. В целом конечно труднее, чем с механикой, но если справляетесь со смартфоном, то проблем с настройкой тоже не возникнет.

ТОП 7 популярных моделей розеток с таймером

Theben Timer 26

Самая простая, но надежная модель от немецкого производителя Theben. Отличается высокой надежностью и долговечностью. При совершении цикла включения-выключения оповещает вас характерным щелчком. В отличие от китайских аналогов работает совершенно бесшумно при заводе таймера. Световая индикация отсутствует, но при его остальных преимуществах — это не критично. Максимальная нагрузка — 16А.

Компания зарекомендовала себя с самой лучфшей стороны и выпускает высококлассное оборудование европейского качества. Естественно цена на эту довольно простую модель не самая низкая и составляет порядка 1800 руб.

Theben Timer 26 IP44

Идентичная модель предыдущему варианту, но с одним важным свойством — защита от влаги и пыли по сертификату IP44

Что немаловажно, когда используете подобную розетку на открытом воздухе. В остальном характеристики идентичные: управление механическое, а сила тока максимум 16А

Как уже говорилось, качество продуктов данного производителя очень высокого качества, поэтому цена тоже соответствующая. Купить Timer 26 IP44 можно примерно за 3000 руб. Материалы и сборка полностью соответствует стоимости.

Из особенностей выделим бесшумность и звуковой сигнал по прохождению заданного цикла.

E.Next e.control.t11

Тоже предельно простая модель розетки с механическим таймером отечественного производства, но европейским качеством. Компания E.Next выпускает широкий спектр электротехнического оборудования:лампочки, кабельная продукция и щитовое оборудование разного типа.

Партнерами компании выступают ведущие производители электротехнической продукции: SGC (Бельгия), ASCO (США), LIFASA (Испания), ARDIC (Турция), KIWA (Словакия), POWER (Польша), OLMEX (Польша), CETINKAYA PANO (Турция), CWS (Чехия).

В отличии от предыдущего варианта стоимость данной розетки совсем низкая, что при ее нагрузке 16А, очень даже неплохо. Цена составляет всего около 400-500 руб.

E.Next e.control.t14

Еще одна модель умной розетки с таймером от компании E.Next только с электронным управлением недельного срока. Очень неплохое устройство со всем необходимым функционалом и предельно простым управлением. Задавайте необходимый график включения и выключения питания на каждый день в течении всей недели. Максимальная сила тока — 16А.

Качество сборки за свои деньги, как мы уже сообщали находиться на довольно высоком уровне. Отечественное производство с использованием наработок и комплектующих ведущих европейских производителей электротехнической продукции.

Feron TM22/61925

Российский производитель, выпускающий недорогую продукцию, которая отлично подойдет для условий в российских реалиях. Вполне неплохие устройства, но не самые надежные. Производитель дает гарантийный срок всего 14 дней, что несколько настораживает, но продавцы обычно в курсе, в какой партии меньше всего возвратов, поэтому интересуйтесь.

В остальном модель имеет максимальную нагрузку 16А и оснащена электронным программатором с недельным сроком. Есть простенький LCD-дисплей, где отображается время и весь процесс настроек.

За свои деньги вполне неплохая модель, поэтому если хотите сэкономить, то купить розетк с таймером можно за можно приблизительно за 700-800 руб.

DigiTOP PB-1C

Хотя модель имеет электронное управление, но максимальное время работы таймера всего 24 часа. Зато электроника значительно упрощает настройку таймера и расширяет его возможности. Можно задавать самые разные временные интервалы, а не определено цикличные, как это происходит у моделей с механическим управлением.

Максимальный уровень тока — 10А, что для среднестатистической квартиры более чем подойдет. Производитель отечественный и выпускает вполне неплохие устройства с высоким качеством и надежностью. Цены не самые дешевые, как для наших производителей. Данная розетка стоит 900-1000 руб., что по сравнению с предыдущим вариантам и его возможностями недешево.

HS Electro Т-10ц

Еще один интересный производитель отечественных реле, таймеров и соответствующей электротехники. данная модель по характеристикам аналогична предыдущей и обладает суточным программатором, но с электронным управлением, что в отличие от механических делает ее более надежной и долговечной. Параметры настройки более гибкие, можно задавать совершенно разные циклы включения и отключения. Максимальный ток — 10А.

Довольно популярная модель с высоким качеством сборки и приличной гарантией производителя. Приобрести модель на российском рынке можно за 1300 руб.

Разновидности

Возможности и особенности управления электротаймером зависят от типа прибора. Этот же параметр влияет и на цену, поэтому до покупки девайса стоит разобраться, в чем же их отличие между собой.

Механические

Наиболее простые варианты. Управлять электричеством с их помощью можно в течение 24 часов, и поэтому они носят название “суточный таймер”.

Конструкция представляет собой накладку, где вокруг разъема или над ним расположен блок управления в виде круглого переключателя. Следует установить на этом переключателе текущее время. По периметру расположены лепестки с делением от 15 до 30 минут. Требуется нажать те лепестки, которые соответствуют промежутку, когда необходимо поступление энергии. В общей сложности получается, что доступны от 48 до 96 режимов.

Подобные реле приходится перенастраивать каждый день и дополнительные функции в них, к сожалению, не предусмотрены. Зато стоимость весьма доступная, а с управлением справятся даже люди, мало понимающие в технике.

Электронные

Это уже более совершенные цифровые аппараты, которые управляются с помощью кнопок и оборудованы дисплеем для отображения введенных настроек.

Здесь настраивается недельная программа, а в некоторых моделях доступно расписание даже на месяц вперед. Причем есть возможность установить разный график на каждый день недели. Доступны и другие функции, наличие которых зависит от конкретного образца. Подробнее об этом поговорим в отдельном разделе.

С настройкой, конечно, придется повозиться, но зато можно сделать это один раз – и на целую неделю забыть о существовании устройства.

Цена таких аппаратов заметно выше, чем на предыдущий вид изделий, но расширенные возможности стоят того.

GSM-розетка

Является частью системы “умный дом”, а потому ее еще называют “умная розетка”. По внешнему виду похожа на простую накладку без каких-либо кнопок и экрана.

Есть несколько способов управления: через SIM-карту, с приложения или пультом. В первом случае придется вставлять SIM-карту в гаджет, создавать шаблоны смс-сообщений, которые он будет вам отправлять. Во втором варианте все управляется со смартфона через приложение, для соединения достаточно иметь выход в сеть.

Получается, что регулировать работу программируемого девайса можно с любого расстояния и из любой точки земного шара, требуется только доступ в интернет или сигнал мобильной сети. Но в этом же кроется и главный недостаток: если начинаются проблемы с соединением, то регулировать действия становится невозможно.

Количество опций в таких многофункциональных приборах поражает воображение, однако и заплатить за все эти удовольствия придется немало.

Что такое розетка с таймером и ее функции

Розетка с таймером предназначена для автоматического включения и выключения электрических устройств в определенное время, заранее установленное пользователями.

Она выглядит как небольшой приборчик, который вставляется в обычную розетку, снабженный гнездом для подключения техники. Другими словами – это переходник между разъемом и вилкой, который регулирует подачу электричества.

Сферы применения у этих изделий различные:

бытовые нужды – включить свет в аквариуме или ультрафиолетовую лампу, настроить запуск отопления или теплого пола к вашему возвращению, активировать нагрев воды в бойлере ночью для экономии, если у вас двухтарифный счетчик;
автоматизация процессов в частном доме – служит выключателем уличного освещения, настраивает режим полива, автоматизирует выдачу корма, вентиляцию, отопление и освещение в сараях с домашними животными.

Как видите, применение подобного устройства значительно облегчает выполнение множества рутинных операций, а значит, делает жизнь чуточку легче и приятнее.

Общая инструкция для розетки-таймера : 61925 / TM22 / TMH-E-4 / TM21 / 61925 и аналогичных им моделей:

Общая инструкция для розетки-таймера : 61925 / TM22 / TMH-E-4 / TM21 / 61925 / TM24 и аналогичных им моделей:

Характеристики	Значение
Напряжения питания	230 В
Рабочая частота	50 Гц
Максимальная нагрузка прибора	16 А
Минимальная уставка по времени	1 минута
Температура	от –10 до +40 0 С
Точность	±1 минута в месяц
Резерв батареи	1.2 В > 100 ч

Понять как выполняется типовое подключение датчика движения очень просто – то же самое, как подключить самый обыкновенный выключатель. И в том, и в другом случае элемент либо замыкает, либо же размыкает электрическую цепь, поэтому схема подключения датчика движения ничем не отличается от подключения через выключатель (см фото №1)

Схема подключения датчика движения для освещения, для работы в двух режимах (датчик + выключатель) В случае необходимости постоянной работы светильника при условии полного отсутствия какого-либо перемещения, в состав схемы может быть включен выключатель путем параллельного его подключения к датчику движения. Благодаря этому при включении выключателя лампа освещения будет подключена по другой цепи в обход датчика, тогда как при отключенном выключателе контроль над состоянием освещения целиком и полностью вернется к датчику движения (см фото №2)

Схема подключения нескольких датчиков движения для освещения (несколько датчиков = один светильник) Нередко возникают ситуации, когда специфика помещения делает физически невозможным охват всей площади помещения средствами лишь одного устройства. Так, если ограничиться установкой одним датчиком движения в изогнутом коридоре, он не будет срабатывать тогда, когда человек будет передвигаться за изгибом. В подобных случаях используется такая схема подключения датчика движения, когда несколько устройств подключаются друг к другу параллельно. (см фото №3)

Иначе говоря, фаза с нулем отдельно и без прерываний подается на каждый из датчиков, после чего осуществляется подсоединение всех их выходов к освещению. В результате этого срабатывание любого из датчиков замыкает цепь, подавая рабочее напряжение на контакты светильника

Заметка: При таком подключении важно понимать, что оба (или несколько) датчиков движения должны подключаться от одной и той же фазы, а не от разных фаз, иначе возникнет междуфазное короткое замыкание

Правильная установка датчика движения Кроме того, технические условия и особенности планировки помещения также оказывают непосредственное влияние на подключение. Устанавливать смонтированный датчик нужно таким образом, чтобы он получал как можно больший угол обзора на предполагаемые зоны вторжения, причем последние не должны экранировать элементы интерьера, а также проемы дверей и окон. Датчики движения характеризуются средним значением номинальной мощности на уровне 500-1000 Вт. Это выступает ограничением для их использования в условиях большой нагрузки. При возникновении необходимости в подключении через датчики сразу нескольких мощных ламп лучшим решением станет использование магнитного пускателя (см фото №4)

В завершение – рекомендации относительно установки: • в зону видимости устройства, устанавливаемого на улице, не должны попадать объекты, излучающие свет или тепло

Не устанавливайте датчик вблизи деревьев и кустов, которые наверняка будут препятствовать правильному выявлению движения; • принимайте во внимание и старайтесь сводить к минимуму возможное воздействие электромагнитных излучений, которые могут отразиться на ложных срабатываниях устройства; • устройство следует направлять непосредственно на ту зону, выявление движения в которой должно служить сигналом для включения света;. Сегодня большинство покупателей отдают предпочтение программируемым розеткам, таймер в них инициирует включение и выключение устройства в определенное назначенное время

Это нововведение позволяет существенно понизить траты на электроснабжение и делает комфортным и безопасным эксплуатацию электронных устройств

Сегодня большинство покупателей отдают предпочтение программируемым розеткам, таймер в них инициирует включение и выключение устройства в определенное назначенное время. Это нововведение позволяет существенно понизить траты на электроснабжение и делает комфортным и безопасным эксплуатацию электронных устройств.
