Для чего проводится обнаружение скрытой проводки

Вы хотите повесить на стену полку, или закрепить вешалку в прихожей. Необходимо просверлить отверстия. Мало того, что можно повредить кабель и остаться без света, вы рискуете получить удар электротоком.
Кроме того, любой крепеж должен находиться на расстоянии не менее 15 см от провода.
Обнаружение скрытой электрической проводки необходимо при перепланировке помещений. Например, вы делаете проем в стене (для организации прохода). Если в этом месте проложен кабель, для него необходимо выбрать иной маршрут.
Поиск скрытой проводки нужен и для проведения ремонта электросетей. Возможно в стене произошел обрыв линии. Вам необходимо вскрыть место прокладки, и заменить поврежденный участок.
В конце концов, вам необходимо знать устройство своих электросетей (в случае, если этой информации у вас нет).

Существует множество способов обнаружения скрытой проводки, многие из них не требуют вызова специалиста или покупки дорогостоящего оборудования. Мы рассмотрим наиболее популярные из них.

Классификация детекторов

Как и любые предметы, приборы, созданные для обнаружения электропроводки, подразделяются на виды.

Классификация детекторов скрытой проводки по принципу действия:

Устройства, функционирующие на базе электростатических свойств, отвечают на колебания электрического поля;
Электромагнитные приборы реагируют на магнитные компоненты электротока.

И те и другие являются пригодными исключительно для проводов, которые расположены под напряжением в стене, не содержащей влаги.

Если стены, находящиеся рядом с проводами, увлажнены или содержат перегородки, выполненные из стали, то указанные выше приборы – бесполезны.

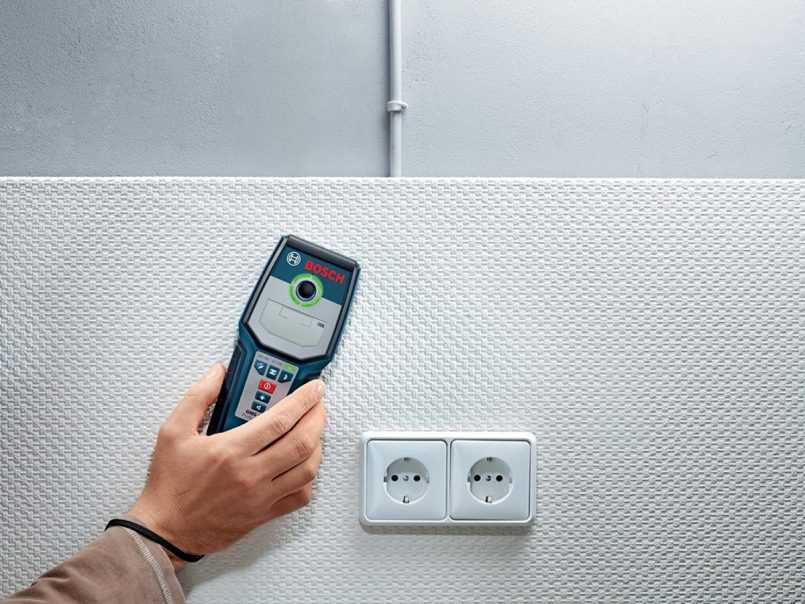

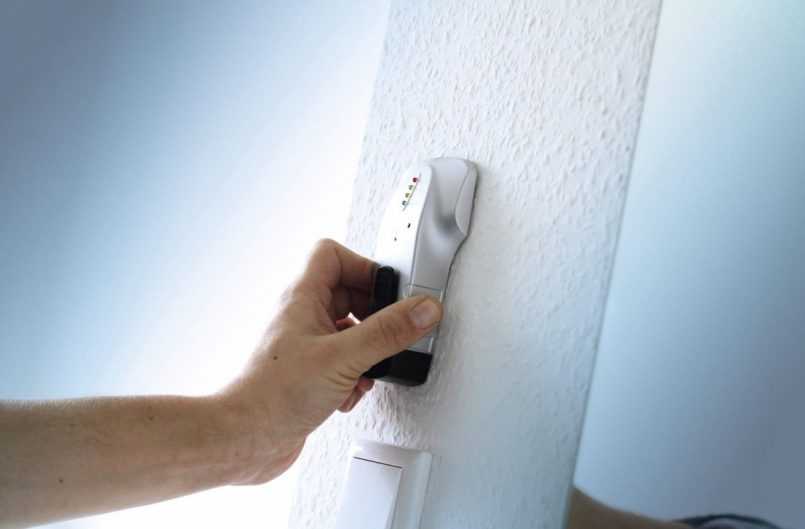

Одним из самых простых видов устройств, предназначенных для выявления проводки, является индикаторная отвертка на батарейках. Она способна одновременно сочетать в себе как обнаруживающий сигнализатор, так и цифровой дисплей.

При необходимости металлический детектор замечает электрическую проводку, не обладающую нагрузкой и напряжением, и вместе с тем отмечает каждое металлическое включение, какое только всплывет в пределах его функционирования.

Данный прибор необычайно эффективен в момент сверления, поскольку очень точно выявляет препятствия, которые необходимо избежать.

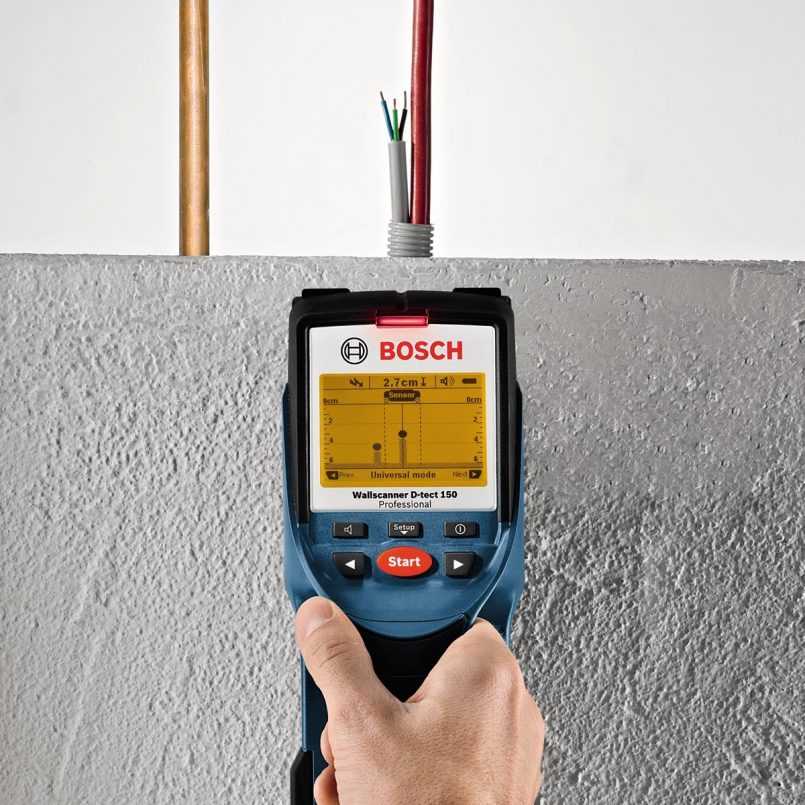

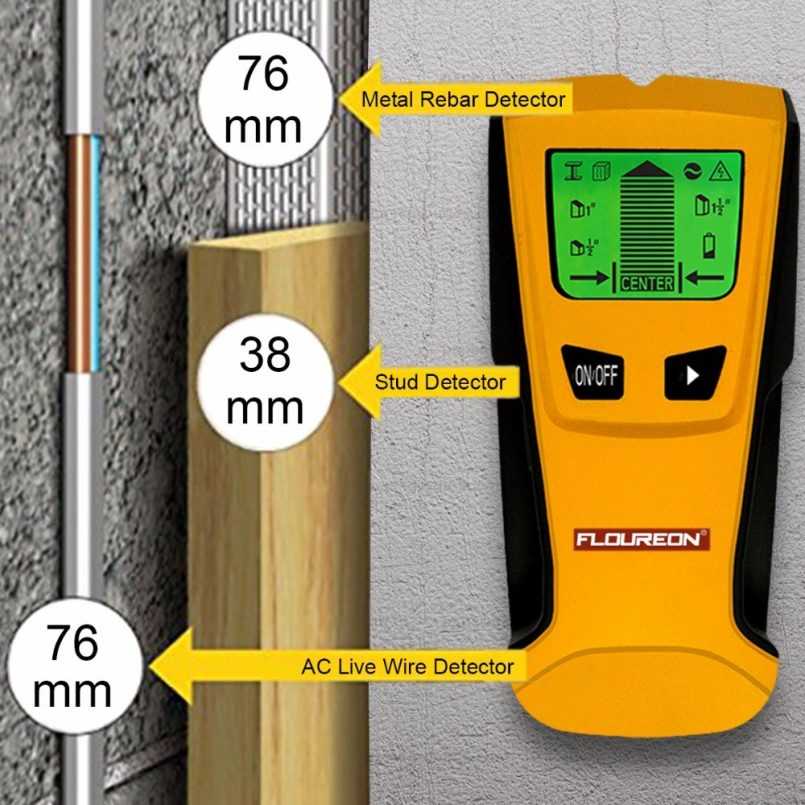

Комбинированное устройство, включающее в себя преимущества обеих разновидностей, дает возможность проверять и анализировать всевозможные параметры. К ним относятся:

глубина, на которой размещен объект;
вид перекрытия;
принадлежность металлического изделия к какой-либо группе.

Как искать проводку смартфоном

Для того, чтобы найти коммуникации и проводку с помощью смартфона и сканера Walabot DIY, нужно придерживаться следующей последовательности:

первым делом наклеиваете на плоскую сторону сканера пленку от царапин

Именно этой поверхностью вы будете постоянно елозить прибором по стене. Соответственно ее нужно хотя бы минимально защитить.

на обратную сторону приклеивается «липкий глаз» идущий в комплекте

Он снабжен с обоих сторон клейким слоем.

далее пристыкуйте смартфон задней поверхностью к этой наклейке

затем с помощью микро usb или Tipe-C кабеля, подключите устройства друг к другу как показано на фото

Когда питание подается на Walabot на нем загорается индикатор.

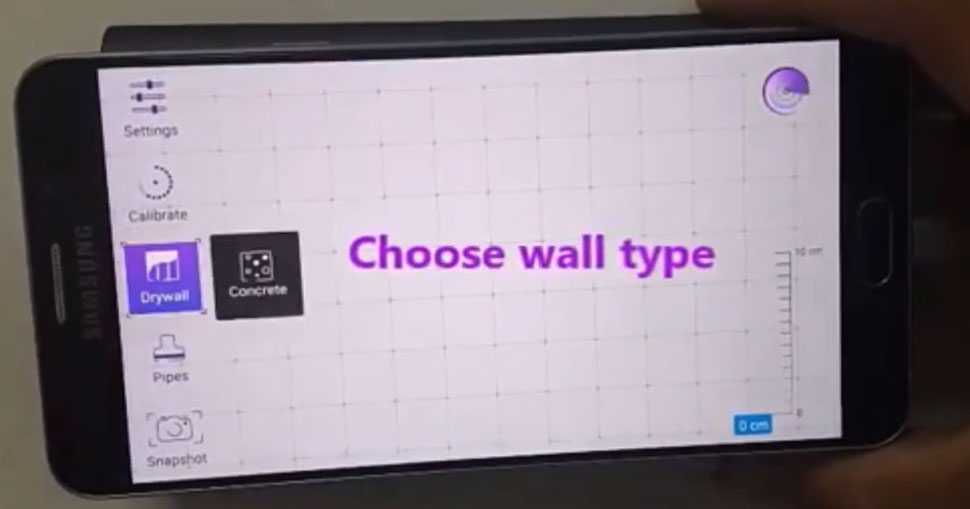

не прикладывая телефон к стене выберите режим — какой тип поверхности будет сканироваться (гипсокартон или бетон)

Здесь нужно сделать важное замечание, что прибор больше заточен именно под гипсокартон и немного под однородный бетон. При этом он очень капризно себя ведет на разнородных стенах, типа дранки или кирпича

При этом он очень капризно себя ведет на разнородных стенах, типа дранки или кирпича.

возьмите оба устройства в ладонь и нажав кнопку Start, начните равномерно круговыми движениями водить сканером по стене

Тем самым начав режим калибровки.

Данное действие (калибровку), необходимо проводить при каждом новом сканировании очередной поверхности стены.

Калибровка нужна для удаления посторонних шумов и корректной настройки датчиков. Если процесс не будет завершен корректно, то данные на экране смартфона будут отображаться не точно, либо с помехами. Также помехи возможны при недостаточном заряде батареи.

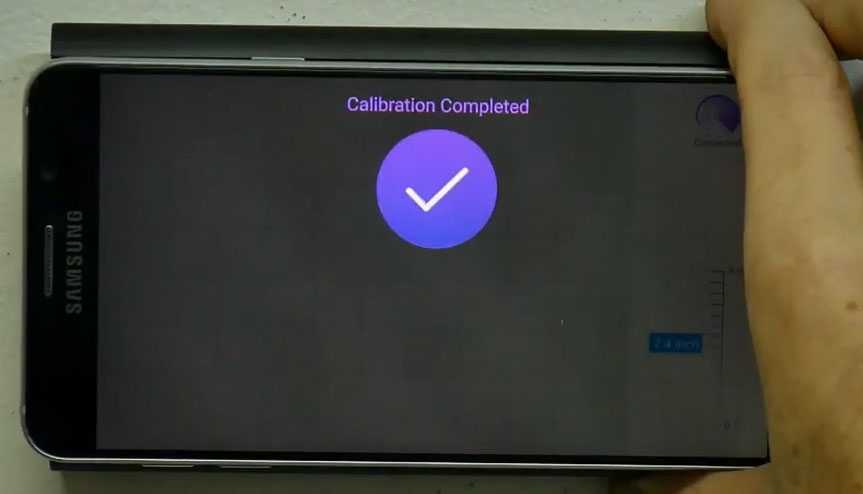

Как долго нужно калибровать? Сканер вам скажет об этом сам, выведя на экран нужную информацию.

Кстати, если вы в самом начале выберите тип стены как «бетон», а начнете сканировать гипрок, то прибор опять же вас аккуратно поправит и сообщит об ошибке.

далее поднесите откалиброванный смартфон и сканер к месту где залегает проводка

Первый режим — это режим «панорамирования». Касаетесь точки на экране, и не отрывая палец, плавно продвигаете прибор по всей плоскости, которую хотите проверить.

При этом девайс помимо электрических кабелей, покажет все неоднородности, которые найдет внутри стены. А также укажет расстояние между ними.

Что это за неоднородности (кабель, труба или металлический профиль), Walabot на этом этапе сказать не может.

Поэтому после этого, включается режим «изображение». Здесь уже без размеров определяется каждый объект отдельно.

На экране в зависимости от картинки можно понять, что за стеной:

трубы

деревянные профиля

алюминиевые профиля

провода и кабели

К сожалению под напряжением кабель или нет, сканер не покажет.

Пластиковая труба с алюминиевой прослойкой его несколько смущает. Он может показать ее как сталь, либо как провод или трубу.

Значок на фото ниже означает, что Валабот «потерялся».

Он подозревает, что это может быть пересечение разнородных элементов. Но что именно, для него неизвестно.

На чисто пластиковой трубе, без стали внутри, придется заново пройти еще одну калибровку. Только после этого, на экране что-то появляется.

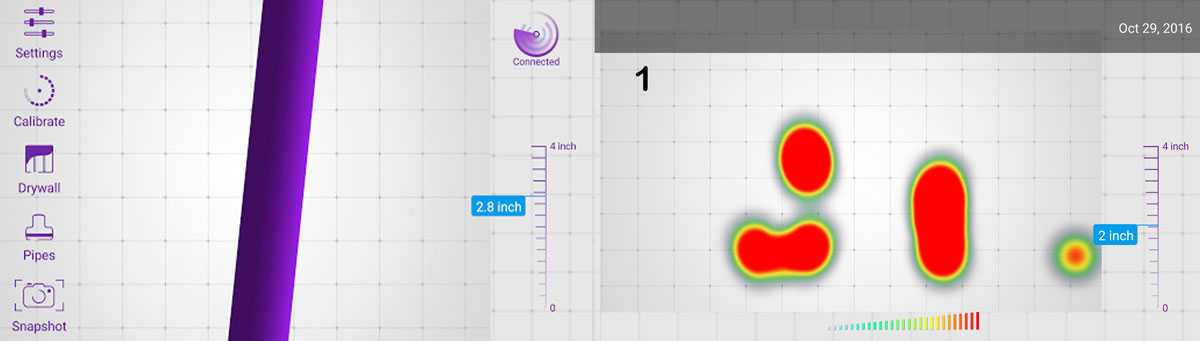

Третий режим сканирования — режим «эксперт».

Данный режим без обработки данных и он более функциональный. Именно на нем лучше всего искать проводку и кабель. В особенности на стенах из разнородного материала.

В том месте где идет кабель, на экране будет отображаться поверхность с красно-синими пикселями (это и есть место прохождения провода).

Если вся область экрана залита красным цветом, это означает что в настройках выставлен максимальный уровень чувствительности.

Не отрывая телефон от стены, зайдите в настройки меню и уменьшите чувствительность по шкале от 100 до 0.

Регулировка чувствительности необходима для того, чтобы отсеивать маленькие объекты и тем самым повысить визуализацию отображения нужной коммуникации.

Например вам нужно найти широкий металлопрофиль под гипроком для закручивания самореза, отсеяв при этом мелкие провода и другие саморезы. Устанавливаете минимальную чувствительность и прибор будет видеть только то, что вам нужно.

Если же наоборот, необходимо найти тонкий проводок сигнализации или телефона, повышайте шкалу до максимума.

На экране смартфона справа на шкале будет отображаться не только само расположение проводки, но и глубина ее залегания.

Чем ближе объект будет к датчику, тем четче будет картинка на экране.

Сравнительный анализ цен на бытовые и профессиональные устройства

Для удобства восприятия сведений, данные для сравнения приведены в виде таблицы:

№ п/п	Наименование устройства	Модель	Страна производитель	Цена, руб.
1.	SafeLife MS-18	Индикаторная отвертка	Китай	500
2.	Е-121 Дятел	Сигнализатор скрытой проводки	Россия	1800
3.	Bosch GMS-120	Детектор проводки	Малайзия	5 500

Конечно, разница в ценовых значениях может показаться довольно значительной, но назначение приборов, их возможности, точность работы и рабочий ресурс тоже отличается. Если индикаторная отвертка предназначена для периодического применения в быту, то сигнализаторы скрытой проводки предусматривают профессиональное использование для работы на разных объектах и имеют соответствующие эксплуатационные показатели.

Цены приведены в качестве информации и представляют среднее значение стоимости товара в интернет магазинах, поэтому не могут использоваться для составления смет и ссылок для оформления заказов.

Как найти скрытую проводку в стене с помощью приборов?

Самым простым и недорогим прибором, который можно использовать при поиске скрытой проводки, является китайская индикаторная отвертка.

Ее плюс в том, что можно быстро найти, где в стене проходит электрический кабель. Я не буду вам подробно расписывать, как ею правильно пользоваться, а лучше посмотрите видео, в котором наглядно все показывается.

Так же можно воспользоваться профессиональными приборами, которые могут с высокой точностью определить место, расположения кабеля в бетонной стене. Плюсом таких приборов является в том, что они могут находить электропроводку в стене, даже если она будет не под напряжением.

Самым известным и популярным среди электриков, является сигнализатор E-121 «Дятел». Он может обнаружить проводку в стене на глубине до 7 см.

Что из себя, представляет данный прибор, и как он работает, вы можете посмотреть в видео ниже.

Но что делать, если денег на покупку дорогих приборов нет? То можно использовать самодельный прибор, сделанный на базе простого мультимера, который сейчас есть почти в каждом доме.

Стоимость таких приборов невелика, поэтому может каждый позволить себе купить. Но это еще не все, нужно к нему сделать еще приставку, чтобы искать скрытую проводку. Для этого нам нужен полевой транзистор, смотрите на фото ниже, как он выглядит.

Цена их также не большая в пределах 10-20 рублей, которые вы можете купить на радио-рынке, или в соответствующем магазине. На фото ниже вы увидите его цоколевку (расположения его выводов).

Далее нам нужно мультиметр переключить в режим измерения сопротивления, а выводы полевого транзистора, стока и истока, нужно присоединить к щупам мультиметра (полярность подключения не имеет значения). Смотрите на фото ниже.

Щупы для удобства можно обмотать скотчем, чтобы они не распадались в руках при поиске проводки. Таким образом, у вас получился простой и чувствительный прибор для обнаружения скрытой проводки.

Как работает такой прибор? Когда полевой транзистор находится далеко от проводки, то его сопротивление будет примерно несколько сотен Ом. Но когда транзистор приблизится к электропроводке, вокруг него создастся электромагнитное поле, то сопротивление полевого транзистора резко увеличится.

Вот по таким признакам собственно и определяют наличие скрытой проводки в стене. Чтобы добавить чувствительности к такому прибору, нужно к выводу «затвор» припаять кусочек медного провода диаметром 0,4-0,5 мм, и длиной 5-10 см, можно его свернуть в виде катушки.

Способы поиска

Для поиска проводки можно привлечь специалиста, а можно провести самостоятельный поиск с помощью специально разработанных приборов и инструментов. Который из этих вариантов выбрать, каждый решает самостоятельно.

Приборы

Пробник MS-158M, MS-48, MS-18 – кроме проводки находят металлические вкрапления в стене (гвозди, шурупы и др.), реагируют на арматуру плит на глубине до 5 см.
Сигнализатор Е121 «Дятел» – реагирует на электромагнитное поле и определяет обрывы проводов, находящихся под напряжением на глубине до 7 см.
ПОСП-1 – определяет наличие переменного электричества, обрывы проводов.
CEM LA – 101 – реагирует на электромагнитное поле, определяет обрывы проводов.
Бесконтактный датчик ExtechDA30 – определяет электромагнитное поле переменного напряжения. Работает с кабель-каналами, экранированными проводами, распределительными коробками.
MS58M – реагирует на металлы, напряжение в проводах не требуется.
Устройство обнаружения скрытой проводки «ОСП» – для точного и быстрого поиска обрывов электропроводки. При использовании генератора (поставляется в комплекте) находит отключенные от электричества провода. Находит медь на глубине до 30 см.

Различные типы тепловизоров – запредельно дороги, но четко выявляют проводку под напряжением и ее обрывы.

Сканер

Основное отличие сканеров от других приборов, которые применяются для обнаружения электропроводки, в том, что они могут «видеть» не только провода.

Детектор Black&Decker BDS300 – находит электропроводку, цветные и черные металлы, дерево.
Детектор металла ZirconTriScannerPROSL – кроме поиска металлов, во всех режимах эксплуатации сканирует электропроводку под напряжением.
Детектор Skil 0550 AA – жидкокристаллический индикатор, кроме поиска металлов, во всех режимах эксплуатации сканирует электропроводку под напряжением.
Цифровой детектор Bosch PDO Multi – самый бюджетный из семейства Bosch, определяет проводку под потенциалом (фазу), материалы внутри стен и глубину их залегания.

Мультиметр

Мультиметром принято называть приборы, которые способны заменить несколько других приборов. В нашем случае мультиметр объединяет в себе амперметр, омметр, вольтметр.

Самыми распространенными для поиска электропроводки являются:

Тестер – мультиметр LA-1014 – точно определяет местонахождение обесточенных и проводов под напряжением, состояние компьютерной и телефонной линий, места обрывов, перехлестов, замыканий.
Тестеры GVD-504A, GVD-503, GVT-92, VP-440 – анализируют состояние скрытого кабеля, определяют места обрывов.

Различных приборов, которые предназначены для поиска проводки, огромное количество. Использование большинства приборов требует опыта в работе для правильного различения сигналов, которые от них поступают.

С помощью смартфона, телефона

Необходим смартфон или телефон, оборудованный магнитным датчиком и специальной программой Metal Detector, предназначенной для поиска металлов.

Определяет местонахождение провода по электромагнитному полю, возникающему в проводах под напряжением.

Также такой искатель способен найти место разрыва провода и арматуру в панельных домах. Работа такого индикатора не отличается качеством и требует предварительных тренировок.

Точность поиска зависит от положения прибора относительно сканируемой поверхности.

Индикаторная отвертка

Поиск индикаторной отверткой – самый простой и дешевый вариант. Определяет электромагнитное поле с точностью по ширине поиска от 10 до 20 см.

Такая отвертка может быть использована для проверки целостности цепи. Обесточенные и экранированные провода не «видит». Обнаруживает электропроводку на небольшой глубине.

Без приборов

Удалить со стен обои и определить наличие проводки по неровностям штукатурки.

Такой способ применим, только если поверхность панели полностью не заштукатурена, а способ укладки проводов в штробы.

Использовать карту обозначения электропроводки (очень ненадежный способ даже в новых квартирах, т.к. карта далеко не всегда соответствует проделанной электриками работе).

Профессионально установленная электропроводка должна находиться в 15 см параллельно потолку, и вертикально вверх, от розеток и выключателей.

В панельных домах, проводка может быть уложена по кратчайшему пути (по диагонали) от распределительных коробок, а в домах с многократными ремонтами, вообще беспорядочно.

Сравнительный анализ цен на бытовые и профессиональные устройства

Для удобства восприятия сведений, данные для сравнения приведены в виде таблицы:

№ п/п	Наименование устройства	Модель	Страна производитель	Цена, руб.
1.	SafeLife MS-18	Индикаторная отвертка	Китай	500
2.	Е-121 Дятел	Сигнализатор скрытой проводки	Россия	1800
3.	Bosch GMS-120	Детектор проводки	Малайзия	5 500

Как найти скрытую проводку в стене с помощью приборов?

Что из себя, представляет данный прибор, и как он работает, вы можете посмотреть в видео ниже.

Что представляет собой сканер Walabot DIY

Для поиска скрытых коммуникаций смартфоном придётся приобрести устройство Walabot DIY, которое будет дополнять девайс.

В комплект данного устройства входят:

Сканер Walabot DIY;
Провод и переходник для подключения сканера к смартфону;
Скотч для приклеивания сканера к задней крышке телефона;
Паспорт и инструкция для работы с приложением.

По размерам сканер почти такой же, как и большинство современных смартфонов. Отличительной его особенностью является достаточно большая толщина. Внешне устройство чем-то напоминает аккумулятор для зарядки мобильных телефонов.

Внизу сканера располагается всего лишь одно технологическое отверстие, через которое сканер можно подключить к смартфону при помощи кабеля из комплекта. После подключения сканера к телефону, автоматически установится нужное приложение, произойдёт настройка устройств, и сканер будет готов к работе.

Дедовские методы

Конечно же, раньше для обнаружения проводки в стене обходились без приборов, при этом безопасно находили всю линию электросети под обоями, плиткой и штукатуркой. Как это делали наши деды и прадеды?

Предоставляем к Вашему вниманию три наиболее простых варианта, который позволят самому найти проводку:

Если намечается капитальный ремонт. Срываете обои и осматриваете стену в хрущевке (либо в доме). Обычно штробы для скрытой электропроводки немного выделяются цветом от остальных участков поверхности, да и на ощупь шпаклевка будет более шершавой.
Берете обыкновенный радиоприемник, настраиваете на 100 кГц и подводите к необходимой зоне. В месте, где проходит ток, приемник начнет сильнее шуметь.
Альтернативный вариант по отношению к радиоприемнику – использование микрофона на магнитоле. Включаем микрофон и аккуратно ведем его вдоль поверхности. Появился шум либо треск – Вам удалось найти приблизительное место нахождения трассы.

Обращаем Ваше внимание на то, что методы, где используются микрофон и приемник имеют довольно высокую погрешность в 15 см. Именно поэтому, опираясь на сигналы данных устройств лучше подстраховаться и еще немного отступить, чтобы не получить поражение током!. https://www.youtube.com/embed/EL_64-lzhaE

Вот и вся инструкция по использованию приборов для обнаружения скрытой электропроводки в стене. Надеемся, что теперь Вы точно знаете, как найти провод и силовой кабель под штукатуркой в доме без чьей-то помощи!

Комплектация Walabot DIY

Что входит в комплект поставки?

Размером он примерно с большинство современных смартфонов, но только раза в два толще. Он очень похож на внешний USB аккумулятор для телефонов. В нижней части находятся разъемы микро USB. Подключение к смартфону и компьютеру происходит через них. После первого соединения нужно пройти процесс установки приложения. На данный момент поддерживаются только смартфоны на базе Андроид.

Для обладателей iphone любой модели , данный сканер пока не доступен.

Само приложение можно скачать в Google Play.

Там же есть наглядная видеоинструкция по начальной установке устройства на телефон и его настройка.
