Что будет если подключить к лампочке две фазы

Что важно знать и помнить

Ток всегда течёт по линии наименьшего сопротивления. Поэтому категорически запрещается брать или касаться за провода левой и правой рукой (тогда будет парализована работа сердца, что приведён к почти мгновенной смерти). Точно так же запрещается работать голыми руками, в неизолированной или влажной обуви, и так далее. И никогда нельзя брать провод в руку! Как только ток пойдёт через мышцы кисти, они резко сократятся, рука сожмётся в кулак, и вы просто не сможете выпустить этот провод, что, наверняка приведёт к травмам или даже смерти.

Всегда изолируйте торчащие провода: даже, когда работаете при отключенном напряжении.
Всегда вешайте предупреждающую записку или табличку на рубильники и автоматы: мало ли кто подойдёт к щитку (особенно, когда он вынесен в подъезд).

И, конечно, пользуйтесь инструментами с качественной исправной изоляцией на ручках.

Почему на нулевом проводе есть ток. Нарушения в нулевом проводе

Понятие «отгорание нуля» появилось в электротехническом лексиконе в результате частого выгорания так называемого «нулевого проводника», который в промышленных трехфазных сетях переменного тока используется в качестве рабочего проводника и по нему протекает ток.

В случае квартирной однофазной цепи «нулевым проводом» считается проводник, имеющий нулевой потенциал по отношению к земле.

Второй проводник в этом случае называют «фазным»; он имеет по отношению к земле более высокий потенциал, равный 220 вольт, и никаких проблем при этом с отгоранием нуля не возникает.

Отгорание нуля возможно лишь в трёхфазных сетях переменного тока и только при появлении разбаланса нагрузок в каждой из фаз питающей электросети.

Само же понятие «нулевой провод» применимо лишь к схеме соединения трёхфазных источников тока и нагрузок по схеме «звезда», поэтому и анализировать имеет смысл только эту схему.

Хорошо известно также, что переменные токи в каждой из фазных линий (в случае одинаковых нагрузок) сдвинуты по фазе на одну треть периода, в результате чего векторная сумма обратных токов в нейтральном (нулевом) проводнике равна нулю.

Поскольку через нулевой провод в этом случае электрический ток не протекает, то практически можно обходиться и без него. Небольшие токи появляются в нулевом проводнике лишь в том случае, когда нагрузки в различных фазах начинают различаться и перестают компенсировать друг друга.

Именно поэтому большинство трёхфазных четырёхжильных проводов имеют нулевая жилу вдвое меньшего сечения, поскольку нет смысла тратить довольно дорогую медь на проводник, по которому ток всё равно не протекает.

Любые попытки каким-то образом получить равномерно распределённые по мощности однофазные нагрузки в этом случае не дают положительного результата.

Вызвано это тем, что потребитель совершенно случайным образом подключает свои бытовые электроприборы, постоянно меняя, таким образом, величину нагрузки на каждой отдельной фазе.

При этом протекающий по нулевому проводу ток не превышает, как правило, критической величины, и рассчитанная на определённые токи проводка выдерживает их без особых последствий.

Виды повреждений

На стояке подъезда

Для начала в общих чертах рассмотрим, что собой представляет электросеть городского многоэтажного дома. Источником питания в данном случае является трансформаторная подстанция, от которой протянуты провода к главному распределительному щиту постройки. Напряжение в главном щитке трехфазное, то есть сеть 380 Вольт. Отсюда уже выводятся группы проводов на каждую квартиру. В самих квартирах сеть уже однофазная – 220 В. Если произойдет обрыв общего нуля на стояке подъезда, это может стать причиной выхода бытовой техники из строя. Приводит это к неравенству — в трехфазной схеме питания произойдет перекос фаз и вместо симметричной нагрузки образуется несимметричная, проходящая в четырехпроводной цепи.

Простыми словами можно это объяснить так: от главного щитка в подъезде к каждой отдельной квартире подается одинаковое напряжение – 220 В. Если произойдет обрыв нулевого провода, может получиться так, что к одной квартире поступит 300 Вольт, а к другой 170 (как пример). Результат – перенапряжение и «недонапряжение» станет причиной выхода электроприборов из строя. Обычно если происходит повреждение нуля, ломается техника, имеющая двигатель: стиральная машина, холодильник, кондиционер и т.д. Помимо этого может произойти пожар, что еще хуже.

Что собой представляет перекос фаз

Внутри жилого помещения

Совсем противоположная ситуация может произойти при обрыве нуля в однофазной сети 220 Вольт, то есть внутри Вашей квартиры, частного дома либо на даче. В этом случае последствием может стать поражение человека электрическим током. Происходит это потому, что в розетке у Вас появиться одноименная фаза на обоих зажимах. Сейчас мы расскажем, чем вызвано появление так называемой второй фазы.

От Вашего вводного щитка ток проходит по фазному проводу, а так как большинство потребителей электроэнергии постоянно подключены к сети (та же люстра), при обрыве напряжение перейдет от фазы к нулю. Результат – в двух отверстиях розетки будет присутствовать электрический ток. Но это еще не самое страшное, т.к. главная опасность заключается в том, что удар током может произойти от любой техники. Причина этому – неправильная система заземления сети в квартире либо доме. Если Вы подключите «землю» в распределительном щитке к нулевой шине (чего делать нельзя), при прикосновении к заземленному корпусу бытовой техники Вас сразу же ударит током. Последствия, как Вы понимаете, могут быть плачевными. Сразу же предоставляем к Вашему вниманию правильный вариант защиты от обрыва нуля в доме — сеть с системой заземления TN-S:

Подведя итог по поводу последствий обрыва нуля в трехфазной и однофазной сети, следует отметить следующее: при повреждении нулевого провода на стояке подъезда опасность распространиться на бытовую технику, а при повреждении рабочего нуля в самой квартире угроза распространится на Вас.

Увидеть, что может произойти, если оборвется нулевая жила, Вы можете на данном видео:

Наглядный обзор неисправности

Особенности и характеристики фаз цикла

Каждой стадии цикла соответствуют определенные изменения, происходящие в придатках и маточном слое – эндометрии. Характеристики и описание фаз менструационного женского цикла отражены в таблице.

Название циклической фазы и ее продолжительность	Эндометриоидная фаза	Характеристики
Фолликулярная фаза (в среднем длится 14 суток, колеблется от 7 до 21 суток)	Менструальная/ пролиферативная	В придатках матки созревают и растут фолликулы благодаря усиленной выработке фолликулостимулирующего гормона (ФСГ). Высокая концентрация эстрогена, растет толщина слоя эндометрия
Овуляторная фаза (24–48 часов)	———-	Яйцеклетка покидает фолликул под воздействием лютеинизирующего гормона (ЛГ) и движется по фаллопиевой трубе.
Лютеиновая фаза (две недели, возможны отклонения на 1–2 суток)	Секреторная	Фолликул превращается в желтое тело, продуцирующее прогестерон. Максимальная выработка гормона отмечается спустя неделю после формирования желтого тела.

Первая циклическая фаза начинается с прихода критических дней, которые длятся в среднем 3–7 суток, в зависимости от индивидуальных особенностей организма.

Какая фаза соответствует 3-му или 4-му дню цикла? Это фолликулярная фаза.

В таблице отражена толщина эндометриального слоя, в зависимости от суток менструации.

День цикла	Значение (мм)
1–2-й день	5–9
3–4-й день	3–5
5-й день	6
7-й день	9

Месячные сопровождаются следующей симптоматикой:

активный выход кровянистого содержимого из влагалища красно-коричневого цвета, содержащего сгустки (частицы отторженного эндометриоидного слоя);
нагрубание молочных желез, их болезненность, повышенная чувствительность сосков;
перепады настроения, возможные приступы агрессии, склонность к депрессии, нежелание общаться с близкими.

Врачи говорят, что только 25% переносят критические дни безболезненно, остальные дамы страдают от болевого синдрома, вынуждены принимать спазмолитические препараты и иногда делать прохладные компрессы на низ живота. Это явление в медицине называют альгодисменореей.

Немного теории.

Не вдаваясь в технические подробности можно сказать так, что однофазная электрическая сеть это такой способ передачи электрического тока, когда к потребителю (нагрузке) переменный ток течет по одному проводу, а от потребителя возвращается по другому проводу.

Возьмем, к примеру, замкнутую электрическую цепь, состоящую из источника переменного напряжения, двух проводов и лампы накаливания. От источника напряжения к лампе ток течет по одному проводу и, пройдя через нить накала лампы, раскалив ее, ток возвращается к источнику напряжения по другому проводу. Так вот, провод, по которому ток течет к лампе, называют фазным или просто фазой (L), а провод, по которому ток возвращается от лампы, называют нулевым или просто нулем (N).

При разрыве, например, фазного провода, цепь размыкается, движение тока прекращается и лампа гаснет. При этом участок фазного провода от источника напряжения и до места разрыва будет находиться под током или фазным напряжением (фазой). Остальная же часть фазного и нулевого проводов будут обесточены.

При разрыве нулевого провода движение тока также прекратится, но теперь под фазным напряжением окажутся фазный провод, оба вывода лампы и часть нулевого провода, отходящего от цоколя лампы к месту разрыва.

Убедиться в наличии фазы на обоих выводах лампы и на нулевом проводе, отходящем от лампы, можно индикаторной отверткой. Но если на этих же выводах и проводе измерить напряжение вольтметром, то он ничего не покажет, так как в этой части цепи присутствует одна и та же фаза, которую относительно себя измерить нельзя.

Вывод: между одной и той же фазой никакого напряжения нет. Напряжение есть только между нулевым и фазным проводом.

Совет. Для определения наличия фазы и напряжения в электрической сети необходимо совместное использование индикаторной отвертки и вольтметра. В качестве вольтметра можно использовать мультиметр.

А теперь перейдем к практике и рассмотрим некоторые ситуации с нулем, которые можно самостоятельно определить и по возможности устранить без привлечения службы коммунэнерго:

1. Обрыв нуля во входном щитке дома или квартиры;2. Обрыв нуля на входе или внутри распределительной коробки;3. Замыкание нулевой жилы на фазную при механическом повреждении изоляции.

Способ третий: индикаторы-пробники

Принцип действия таких устройств аналогичен. Отличие прибора заключается в том, что с его помощью можно не только разобраться, как определить нулевой провод на люстре, но и выполнить множество других электротехнических операций. Прежде всего – это прозвонка цепей с целью определения места обрыва и т.п.

Более дорогой аналог измерительного инструмента – индикаторная отвертка с небольшим ЖК дисплеем, на который выводится информация о результатах тестирования – а именно, напряжением на тестируемом участке сети. По сути, такой инструмент – это упрощенный аналог мультиметра.

Кроме перечисленных выше способов есть еще такие приборы, как бесконтактный индикатор напряжения и мультиметр. С их помощью не только можно быстро разобраться как определить фазу на люстре, но и выполнить множество других сопутствующих измерений, необходимых для проверки сети, определения неисправностей и ремонта.

Для чего нужно искать нулевой провод в люстре или другом осветительном устройстве

Для начала необходимо уточнить два момента. По проводу именуемому «фаза» электрический ток направляется к потребляющему устройству, а по нулевой жиле он возвращается. На первый взгляд нет особой разницы, как подключить люстру, она будет работать в любом случае. Проблема может возникнуть в процессе ее дальнейшей эксплуатации, например при замене лампочки. Как правило, перед тем как проводить любые работы со светильником его отключают от общей сети с помощью клавишного или иного прерывателя электрической цепи. Здесь возможны два варианта:

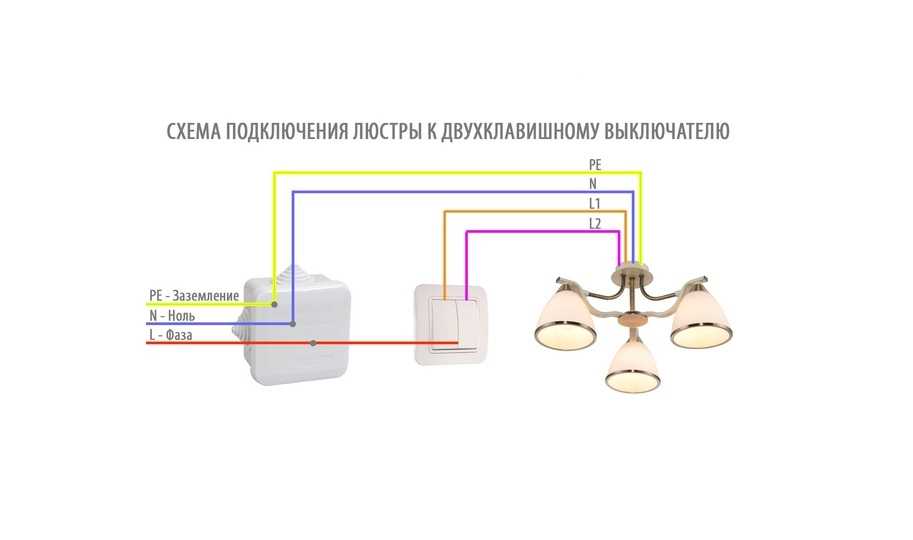

В выключатель заведен фазный провод. При размыкании контакта ток цепь разрывается именно в этом месте и напряжение на люстру не подается. Это является единственно правильным решением.
Иногда, по ошибке или незнанию выключатель ставят на нулевом проводе. При размыкании цепи светильник работать естественно не будет. Но электроприбор будет находиться под напряжением, а это может стать причиной травмирования электрическим током.

Подводя итог, отметим, что поиск ноля или фазы в люстре или другом осветительном устройстве представляет собой довольно простую задачу при использовании индикаторной отвертки или тестера. И ни в коем разе нельзя прибегать к использованию самодельных приспособлений.

Как правильно и безопасно подключать лампы

Регулярно в этих самых интернетах возникают вопросы, куда должна подходить фаза при подключении светильников.

Ответ один: фаза подходит всегда и только к выключателю!

Лампочки меняются намного чаще, и отключенный выключатель надёжно изолирует опасный для жизни потенциал от люстр и других светильников.
Замену часто производят совершенно не понимающие в электрике люди.
При замене бывает необходимо протянуть контакты патрона, или поджать пружинку.
Намного безопаснее пройдёт и замена самой люстры на новую.

Во всех этих случаях, если вы не забыли отключить выключатель, то и запланированные и нежданные манипуляции со светильниками будут относительно безопасны.

Что такое «ноль» и «фаза»?

Цветовая и буквенная маркировка силового однофазного кабеля

Если просто:

«Фаза» — это более высоковольтный провод, опасный для жизни.
«Ноль» — или полностью или частично заземлённый провод (что на самом деле не делает его безопасным полностью)!

Проверить «ноль» и «фазу» можно при помощи отвёрток с подсветкой или даже самодельного пробника из светодиода или лампы из люминесцентного «стартёра» (если вы читаете этот раздел, то самому вам его делать точно не стоит). «Фаза» будет светиться, «ноль» — нет.

Конечно, есть и исключения. Например, при отключенном проводе «фазы» может светиться и «ноль», получая потенциал от включенных приборов или другую утечку (возможно, связанную с неисправностью проводки).

Третий провод, если он есть – это, скорее всего, заземление, и он самый безопасный из всех. При этом между «нулём» и заземлением даже при исправной проводке может оказаться довольно болезненный при прикосновении (и тоже опасный) электрический потенциал.

Кабели следует всегда подключать согласно цветовой маркировке (см. рисунок).

Как найти ноль мультиметром

Ноль, чаще всего, находится мультиметром относительно фазного провода, т.е. сперва, способом, описанным выше, вы находите фазу, а затем установив красный щуп на неё, касаетесь других проводников и когда тестер на экране покажет 220В (+/- 10%), тогда вы поймете, что второй провод нулевой рабочий или нулевой защитный (заземление).

Определить же то, является провод нулем или заземлением одним мультиметром, довольно сложно, ведь по сути, эти проводники одно и то же и нередко просто дублируют другу друга. В определенных системах заземления ноль и зазмление даже связаны между собой в электрощите и очень тяжело точно их выявить.

Проще всего, в таком случае, отключить от шины заземления в электрощите вводной провод, тогда, во всей квартире или доме, при проверке напряжения, между фазой и проводами заземления, вы не получите 220В, как при проверке нуля и фазы.

Так же стоит отметить тот факт, что если в электрощите установлена дифференциальная защита — УЗО или автоматический выключатель дифференциального тока, он обязательно сработает, при проверке проводов заземления относительно любого другого проводника, даже нулевого.

Так же вступайте в нашу группу ВКонтакте, следите за появлением новых материалов.

Правильно определить фазу

Начнем терминами. Слова ноль русский язык лишен. Зато употреблялось обиходом за счет легкого произношения. Ноль — искаженный нуль, восходящий корнями к латинскому языку. Программист знает: под термином NULL принято подразумевать пустые, неопределенные переменные (лишенные типа). Иногда вид данных удобен для составления алгоритмов (при передаче значений функции).

Теперь попробуем найти фазу. Типичная отвертка-индикатор образована стальным щупом, вслед идет высокоомное сопротивление (к примеру, углерода), ограничивающее ток, источником света выступает газоразрядная лампочка малого размера. Мелочи, но незнающие термина контактная кнопка, определить ноль бессильны. На конце ручки отвертки-индикатора металлическая площадка. Это контактная кнопка, которую потрудитесь касаться пальцем. Иначе лампочка при прикосновении к фазе светиться откажется.

Обнаружение фазы имеет основополагающее значение, напряжение не должно выходить на патрон люстры при выключенном выключателе. В противном случае обычный процесс замены лампочки может стать опасным, последним. По нормативам, фаза розетки слева. Если выключатели стоят, как принято (включается нажатием вверх), способы определения фазы вырождаются умением найти левую руку, понять, где находится низ:

В розетке фаза занимает левое гнездо. Соответственно, правое считается нулем. Остается провод, изоляция желто-зеленая — земля (в противном случае — резервный провод питания напряжением 220 вольт).
В двойном выключателе входные, выходные контакты разнесены по разную сторону. Одни находятся внизу, другие – наверху. Бок, где один-единственный контакт, станет фазой. Два других, соответственно, – нулевым проводом (рабочий плюс защитный). Подразумевается, разводка электрики квартиры сделана верно, в старых домах часть раскладки верна, другая выполнена наоборот.
Для одинарного выключателя столь просто определить фазу не получится, контакты лежат на одном боку (хотя если есть исключение, нуль находится снизу, если выполнены условия, указанные выше). Допускается попросту прозвонить тестером патрон. Сразу говорим, это нарушение техники безопасности, и прибор может сломаться. Поэтому рекомендовать метод штатным не можем. Попробуйте измерить переменное напряжение: 230 вольт окажется лишь меж двумя точками: фаза выключателя и нуль патрона.

Наиболее вероятные причины нагрева

На тематических форумах периодически возникают споры относительно причин, вызывающих нагрев жил с нулевым потенциалом при нормальном состоянии фазных проводов бытовой сети. Несмотря многочисленные дискуссии по данному вопросу, существует всего три фактора, способные вызвать рассматриваемое негативное воздействие:

Низкая надежность электрического контакта.
Влияние высших гармоник.
Повышенная нагрузка на ноль.

Предлагаем детально рассмотреть каждую из перечисленных выше причин.

Низкая надежность электрического контакта

Указанная причина наиболее характерна для старых проводок из алюминиевых проводов. Недостатки этого материала неоднократно описывались в других публикациях на нашем сайте, но не будет лишним еще раз кратко перечислить их:

Образование оксидной пленки на проводе, что вызывает рост сопротивления контакта.
Пластичность материала требует регулярного подтягивания соединений.
Перегрев алюминиевого провода повышает его хрупкость.

Учитывая, что внимание чаще уделяется электрическим контактам фазных проводов, про нулевую шину часто забывают. В результате со временем увеличивается сопротивление контакта, он нагревается и рано или поздно отгорает

Ради справедливости следует заметить, что данная проблема может наблюдаться и у медных проводов. Пример плохого контакта с нулевой шиной в квартирном щитке продемонстрирован на фото.

Перегрев нулевых проводов из-за плохого контакта

Характерно, что приведенная проблема чаще всего проявляется именно в квартирных щитках, а не электроточках. Это объясняется тем, что на контактные соединения проводов с нулевой шиной приходится более значительная нагрузка, чем на отдельную розетку.

Влияние высших гармоник

С появлением в быту и офисах большого количества электрических приборов, оснащенных импульсными БП возникла проблема с перегревом и, как следствие, разрушением (отгоранием) провода рабочего нуля. Это происходит по причине перегрузки последнего токами высших гармоник. То есть, возникает ситуация, при которой на ноль приходится больший ток, чем на фазные проводники. При этом установка защитных устройств часто производится только на последние.

С появлением большого числа электропотребителей, создающих нелинейные нагрузки, происходит повышение тока, идущего через рабочий ноль. Это может привести к отгоранию последнего в старых энергосистемах. Примеры бытовых электроприборов вызывающих нелинейность:

Микроволновые, индукционные, а также дуговые электропечи.
Светодиодные и газоразрядные источники света.
Все устройства с импульсными БП.
Инверторные электрические машины и т.д.

Чтобы не допустить обрыва нуля вследствие влияния высших гармоник, в некоторые нормативные документы были внесены изменения

В качестве примера можно привести ГОСТ 30804.4.30 2013, в котором предписывается при расчетах принимать во внимание гармоники, чей порядок от 40-го и выше. В ГОСТе 50571.5.52 2011 рекомендуется выбирать сечение кабеля в зависимости от самой нагруженной токоведущей жилы, при этом должна учитываться и токовая нагрузка рабочего нуля

К сожалению, рамки текущей статьи не позволяют более полно раскрыть тему высших гармоник, но мы обязательно к ней вернемся в одной из последующих публикаций на нашем сайте.

Повышенная нагрузка на ноль

Иногда можно услышать, что перегрев провода нуля связан с повышенной нагрузкой из-за подключения соседа к шине РЕ с целью воровства электричества. Такой вариант интересен, но не реализуемый. В одной из наших публикаций, где описывались различные конструкции электросчетчиков, рассматривалась их устойчивость к различным способам воровства электрической энергии. В частности, там разбирался вариант использования земли в качестве рабочего нуля и объяснялось, почему данный способ не работает на современных устройствах энергоучета.

Как уже упоминалось выше, в нулевом рабочем проводе ток может превысить фазный только в случаях проявления высших гармоник. Подключение соседа к нулю (в Вашем щитке) вызовет перегрев данного провода, если в результате таких действий образуется плохой контакт с общей шиной.

Побочные эффекты

Увы, у выключателей «без нуля» они есть, и заметны, как правило, при отключенном освещении. Подробно эти эффекты и способы борьбы с ними описаны в отдельной статье Мерцание: выключатели с подсветкой и умные розетки. Поэтому просто коротко перечислим их:
— неяркие периодические вспышки (или мерцание) ламп;
— тихий звон/писк/зудение схемы выключателя.
В обоих случаях это, скорее всего, решится подбором правильного шунта.

Также проблемы могут возникнуть, если «ноль» будет взят не от той же ветки, что «фаза» (особенно, если в вашем доме используются УЗО – специальные защитные устройства).

Кроме того, «безнулевые» по сообщениям в чате чуть больше подвержены проблемам (например, спонтанным включениям и выключениям света). Решения тоже довольно неожиданны: например, для ряда сенсорных выключателей необходимо выпаять кварц радиочастотной части схемы. Причём такую «доработку» советуют сами продавцы с Али.
