Устройство розетки: простая конструкция и дополнительные элементы

Маркировка кабельной продукции

Цифробуквенные обозначения, из которых состоит название кабеля, отображает в себе всю наиболее важную информацию о его характеристиках: из чего сделаны жила и изоляция, назначение и конструктивные отличия, количество и сечение жил, дополнительные особенности. Часть букв может отсутствовать, обозначая тем самым какой-либо общий параметр.

Буква 1. Может быть только «А» – обозначает алюминиевую жилу. Если маркировка начинается с любой другой буквы, значит первая отсутствует и кабель медный.

Буква 2. Показывает, для каких целей предназначен кабель:

• М – монтажный
• МГ – гибкий монтажный
• П (У) или Ш – установочный
• К – контрольный

Отсутствие второй буквы говорит о том, что это силовой кабель.

Буква 3. Материал и тип внутренней изоляции. Самые распространенные обозначения:

• П – полиэтилен
• В или ВР – поливинилхлорид
• Р – резина
• Н или НР – негорючая резина
• С – стекловолокно
• К – капрон
• Д – двойная обмотка
• Ш – шелк полиамидный
• Э – экранированный

Буква 4. Конструктивные особенности:

• Г – гибкий
• К – бронированный, оплетенный круглой проволокой
• Б – бронированный лентами
• О – в оплетке
• Т – прокладывается в трубах

Доп. Литеры – строчные кириллицей или латинские большие буквы, указывают на особенности подвидов кабелей:

• з – заполненный
• нг – негорючий
• HF – при горении выделяют мало дыма
• LS – при горении выделяют мало газа

Цифра 1. Количество жил.

Цифра 2. Сечение жил.

Цифра 3. Номинальное напряжение, на которое рассчитан провод.

Это далеко не все возможные обозначения – только те, что применяются в широко распространенных кабелях и проводах для бытового использования. В случае необходимости расшифровку можно глянуть на бирке или спросить у продавца.

Пример рашифровки маркировки: АВВГнг 3х2.5

• А — кабель с алюминиевой жилой;
• В — изоляция каждой жилы из ПВХ;
• В — наружная оболочка из ПВХ;
• Г — кабель гибкий;

• нг — оболочка не поддерживает горение;
• 3 — три жилы;
• 2,5 — сечение жилы.

Как выбрать

Многообразие электротехнических элементов рождает закономерный вопрос: “Какую розетку лучше выбрать?”. Ответ зависит от многих факторов, например, личных предпочтений, типа помещения, финансовых возможностей, площади и планировки комнаты.

Однако помочь с выбором могут следующие советы и рекомендации:

На шесть метров квадратных допустима одна розетка;
Для мощных электроприборов (электрической плиты, холодильника) необходимо приобретать модели с заземлением;
Розетки для кухни, ванной, туалета, бани, сауны, улицы должны быть оснащены дополнительной защитой от влаги;
Не берите модели без маркировки;
Оптимальными считаются модели марки IP22, IP44;
Обратите внимание на показатели номинального значения, величины тока, допустимого напряжения;
При открытой проводке устанавливать скрытую модель не имеет смысла;
Рекомендуемая высота для размещения источника питания – 30-80 см, при этом расстояние от газопровода и водопровода должно быть не менее 60 см.

Фотографии размещенных в интерьере скрытых розеток выглядят модно, необычно и интересно, поэтому при наличии желания, инструментов и опыта можно смело приступать к их самостоятельной установке.

Разновидности разъемов розеток

В зависимости от страны, в которой законодательно закреплены те или иные стандарты, розетки отличаются по количеству контактных элементов, а также их формам и размерам. При этом каждое устройство имеет буквенное обозначение, утвержденное в конце прошлого столетия министерством торговли США. Предложенная американцами классификация была одобрена другими странами, и в настоящее время действует во всем мире:

Тип A

A – стандарт, который в свое время был повсеместно распространен на территории Северной Америки. Вслед за США его стали использовать в 38 странах. Данный тип представляет собой два незаземленных плоских контакта, расположенных параллельно. Заземляющий элемент в данном случае не предусмотрен. Сегодня такие устройства до сих пор можно увидеть во многих старых зданиях, поскольку все они совместимы с современным типом вилок. Определенные отличия имеет японский стандарт, предусматривающий дополнительные требования к параметрам корпусов изделий.

Тип B

B – усовершенствованный вариант американского стандарта, дополненный в нижней части конструкции длинным круглым контактом, обеспечивающим заземление. Помимо США, такие виды электрических розеток применяются в Канаде и Мексике. Кроме того, они встречаются в ряде стран Южной Америки, включая Колумбию, Эквадор и Венесуэлу.

Тип C

C – наиболее распространенный на территории Европы стандарт. Так называемая евророзетка, состоящая из двух круглых контактов, используется, в том числе, в СНГ, а также на Ближнем Востоке и в большинстве стран африканского континента. Заземление в данной конструкции отсутствует. В Российской Федерации размеры и требования по безопасности, предъявляемые к таким изделиям, определены ГОСТом 7396.

Тип D

D – устаревший стандарт, ранее применяемый англичанами на территориях, относившихся к Британской Империи. На данный момент розетки с тремя круглыми контактами, расположенными по вершинам треугольника, преимущественно используются в Индии, а также встречаются в старых домах других стран, где к обустройству линий электроснабжения в свое время приложили руку англичане.

Тип E

E – современный французский стандарт, отличающийся от типа C наличием заземляющего контакта, который размещен в верхней части устройства. Подобные элементы электросети также применяются в Бельгии и Польше. В свое время они были введены на территории бывшей Чехословакии.

Тип F

F – европейский стандарт в виде конструкции из двух круглых контактов, дополненной сверху и снизу заземляющими скобами. Изначально такие устройства появились в Германии и начали использоваться для переменного тока. Данные типы розеток и вилок также называют «Schuko», что является сокращением от немецкого Schutzkontakt, в дословном переводе означающего «защитный контакт». Изделия вполне совместимы с вилками российского и советского производства.

Тип G

G – британский стандарт, предусматривающий наличие предохранителя, находящегося внутри вилки. Устройство состоит из трех плоских контактов, два из которых расположены снизу, а один – в верхней части. Допускается подключение евровилок посредством специального переходника, в который также должен быть встроен предохранитель. Данный тип элементов электросети поддерживается в Ирландии, а также на территориях некоторых государств, некогда являвшихся британскими колониями.

Тип H

H – израильский стандарт, представляющий собой три круглых контакта (до 1989 года использовались плоские элементы), образующих своим расположением латинскую букву Y. Данный тип подключения к электрической сети является уникальным, поскольку применяется исключительно в Израиле. Другие виды розеток и вилок с ним абсолютно несовместимы.

Тип I

I – стандарт, распространенный в Австралии и Новой Зеландии. Два плоских контакта установлены под углом. Третий вертикально расположен снизу и является заземляющим элементом. Подобные типы электрических розеток используются в Папуа-Новой Гвинее, а также в Республике Островов Фиджи.

Тип J

J – швейцарский стандарт, имеющий определенную схожесть с типом C, но при этом отличающийся наличием заземляющего контакта, отведенного в сторону. При подключении евровилок нет необходимости использовать переходники.

Тип K

К – датский стандарт, единственным отличием которого от французского типа является место расположения заземляющего контакта, установленного непосредственно в вилке, а не в конструкции розетки.

Тип L

L – итальянский стандарт, предполагающий совместимость с евровилками типа С. Конструкция состоит из трех круглых контактов, образующих горизонтальный ряд.

В некоторых случаях старые британские образцы, до сих пор применяемые в Южной Африке, могут обозначаться буквой М.

Вариант 2 – Выдвижные розетки

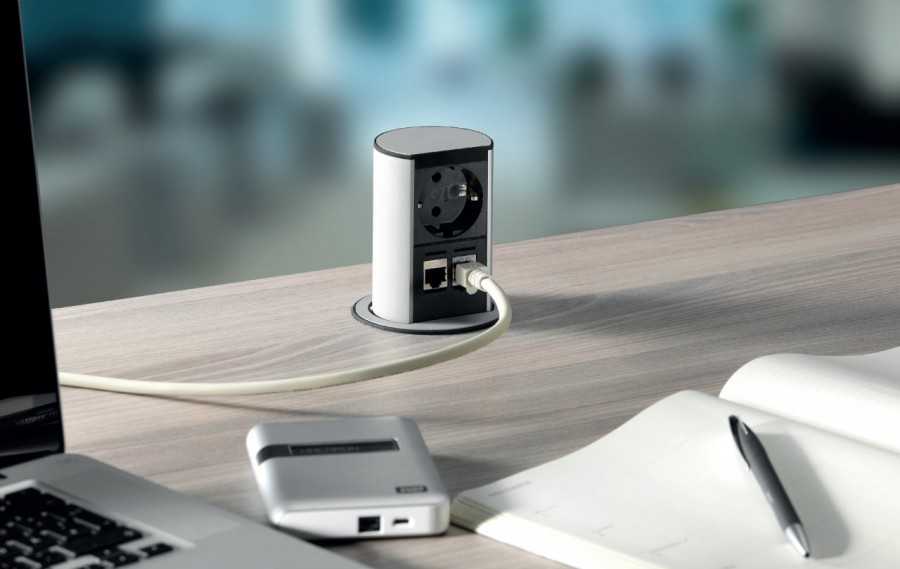

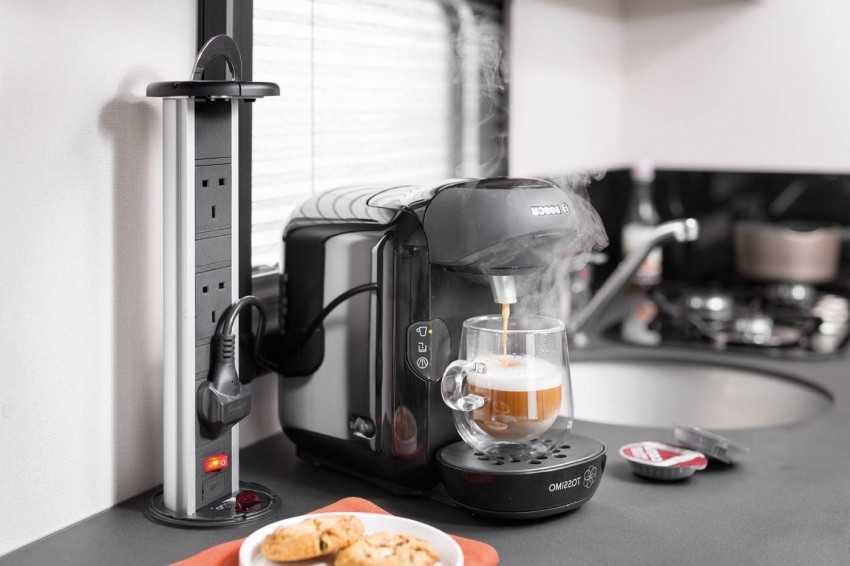

Выдвижные скрытые розетки дают шанс надежно спрятать доступ к электричеству от детей, домашних животных и таким образом не портить идеальный интерьер. Также встроенные в столешницу или корпус мебели устройства значительно экономят место и дают возможность подключения большого количества приборов.

Установить модели такого типа можно самостоятельно:

• Ознакомиться с инструкцией, прилагаемой к встраиваемому набору;
• Наметить габариты отверстия в месте установки скрытой конструкции;
• Аккуратно вырезать отверстие;
• Зафиксировать розетки специальными крепежами, которые обязательно идут в комплекте;
• Вытянуть шнур и включить в ближайший источник питания.
• Проверить работоспособность.

Устройство

При использовании штепсельной розетки необходимо знать ее устройство.

В состав изделия входят следующие элементы:

1. Лицевая панель (передняя часть). Она закрывает внутренности изделия от прикосновения, изготавливается из диэлектрических материалов.
2. Заземляющий контакт (если он предусмотрен). Расположен сверху и снизу. Контакты имеют форму скобы, которая соприкасается с металлической частью на вилке. В зависимости от типа проводки корпус может соединиться с нулем или «землей» (если предусмотрен отдельный контур).
3. Входные контакты. Предназначены для подключения электрического и фазного провода. Крепление может быть винтовым или безвинтовым (пружинным). При изготовлении используется латунь или бронза.
4. Выходные контакты. Применяются для приема вилки, имеют специальные закругленные лепестки. Изготавливаются из латуни или бронзы. Латунь имеет меньший срок службы из-за быстрого нагрева и риска повреждения при установке в комнате с повышенной влажностью. Современные пластины изготавливаются из более надежной фосфористой бронзы.
5. Изолятор. Это центральная часть розетки, к которой крепятся основные элементы изделия. Делается из диэлектрика (чаще всего фарфора или пластика). Первый вариант лучше с позиции диэлектрических свойств, но уступает по хрупкости.
6. Корпус. Изготавливается из металла, который крепится к рамке (основанию). По бокам, как правило, предусматриваются лапки для фиксации в пластиковом коробе в стене. Спереди предусмотрен специальный ограничитель, который не дает утопить изделие глубже, чем это положено. На поверхности могут быть крепления для фиксации розетке к стене.
7. Рамка. В зависимости от конструкции может быть цельной (выполнена вместе с лицевой частью) или состоять из отдельного обода. При этом в продаже имеются конструкции с двумя и более розетками. В бюджетных изделиях применяется пластмасса низкого качества, которая желтеет в течение нескольких лет.

Как видно, конструкция штепсельных розеток проста, но имеет ряд особенностей. Эти знания могут помочь при выборе изделия.

СЕВЕРНАЯ И ЮЖНАЯ АМЕРИКА

СТРАНЫ	ТИП РАЗЪЕМА	НАПРЯЖЕНИЕ	ЧАСТОТА
Антигуа и Барбуда	A,B	230 В	60 Гц
Аргентина	C,l	220 В	50 Гц
Аруба (Нидерланды)	A,B,F	120 В	60 Гц
Багамские острова	A,B	120 В	60 Гц
Барбадос	A,B	115 В	50 Гц
Белиз	B,G	110 В / 220 В	60 Гц
Боливия	A,C	220 В / 230 В	50 Гц
Бразилия	A,B,C,I	110 В / 220 В	60 Гц
Чили	C,L	220 В	50 Гц
Доминика	D,G	230 В	50 Гц
Доминиканская республика	А	120 В	60 Гц
Эквадор	A,B	110 В	60 Гц
Гренада	G	230 В	50 Гц
Гайана	A,B,D,G	240 В	60 Гц
Гватемала	A,B,G,I	120 В	60 Гц
Гаити	A,B	110 В	60 Гц
Гондурас	A,B	110 В	60 Гц
Ямайка	A,B	110 В	50 Гц
Канада	A,B	120 В	60 Гц
Колумбия	A,B	110 В	60 Гц
Коста-Рика	A,B	120 В	60 Гц
Куба	A,B,C,F	110 В / 220 В	60 Гц
Мексика	A,B	127 В	60 Гц
Никарагуа	А	120 В	60 Гц
Панама	A,B	110 В	60 Гц
Парагвай	C	220 В	50 Гц
Перу	A,B,C	220 В	60 Гц
Пуэрто-Рико	A,B	120 В	60 Гц
Уругвай	C,F,I,L	220 В	50 Гц
Сент-Китс и Невис	D,G	230 В	60 Гц
Сент-Люсия	G	240 В	50 Гц
Сент-Винсент	A,C,E,G,J,K	230 В	50 Гц
Сальвадор	A,B	115 В	60 Гц
Суринам	C,F	127 В	60 Гц
Тринидад и Тобаго	A,B	115 В	60 Гц
США	A,B	120 В	60 Гц
Венесуэла	A,B	120 В	60 Гц
Сент-Китс и Невис	D,G	230 В	60 Гц
Сент-Люсия	G	240 В	50 Гц
Сент-Винсент	A,C,E,G,J,K	230 В	50 Гц
Сальвадор	A,B	115 В	60 Гц
Суринам	C,F	127 В	60 Гц
Тринидад и Тобаго	A,B	115 В	60 Гц
США	A,B	120 В	60 Гц
Венесуэла	A,B	120 В	60 Гц

Как выбрать розетку в квартиру

От правильного выбора розетки во многом зависит её эффективная и безопасная эксплуатация.

Выбирать розетку необходимо по следующим критериям:

• В зависимости от типа проводки. Для открытой и скрытой проводок существуют розетки скрытого и наружного исполнения. Наиболее эффективной в монтаже и работе будет розетка, подобранная под соответствующий тип проводки.
• В зависимости от типа контактов. Для алюминиевой проводки больше подойдут розетки с винтовыми контактами, а для медной проводки предпочтительнее использовать быстрозажимные контакты розеток, хотя это не принципиально.
• В зависимости от материала. Для наружной установки на открытом воздухе подойдут только пластиковые розетки с крышками. Наружная установка в помещении может быть осуществлена керамическими розетками, если это вписывается в интерьер. Промышленные помещения достаточно комплектовать моделями из карболита и других материалов, не призванных к формированию интерьера, а лишь исполняющих свою основную функцию.
• В зависимости от уровня защиты. При выборе необходимо учитывать местные условия работы электрооборудования (розетки). Для облегчения ориентации в различных исполнениях электрооборудования разработана международная классификация по степени защиты IP. (упоминалась выше). Для наглядности приведена справочная таблица. В этой таблице можно легко сориентироваться в выборе необходимой степени защиты электрооборудования с учётом условий работы в месте его установки.

  Маркировка электрооборудования по степени защиты от влаги попадания твёрдых частиц на токоведущие части

• Как выбрать цвет. Цвет розетки выбирать нужно исключительно в соответствии с интерьером помещения. Никаких особых требований к цвету не существует.

Для облегчения выбора приведена сравнительная характеристика нескольких наиболее популярных производителей (топ -5).

Информация приведена в качестве ознакомительной и не является рекламой.

1. Schneider Electric. Продукция этого производителя известна благодаря бесспорному качеству и обширному ассортименту. Примечательно, что компания занимает лидирующие позиции не только в производстве бытового электрооборудования, а и в секторе промышленного оборудования. Продукцию этой компании используют профессиональные монтажники, но она подойдёт и для начинающих, потому что имеет простой но эффективный дизайн. А также продукция этого производителя выполняется с различной степенью защиты IP.
2. Кунцево-Электро. Пример качественного электротехнического оборудования от отечественного производителя. Продукция этой компании отличается относительно невысокой стоимостью при достойном качестве используемых материалов и качестве сборки изделий. Розетки также выполняются в различных конфигурациях по стандарту IP. Продукция компании является лауреатом премии «100 лучших товаров России».
3. ТДМ электрик. Производственные мощности этой компании также находятся на территории России. Компания отличается незаурядным качеством своей продукции. Имеет в своём арсенале множество современных разработок как розеток, так и другого электротехнического оборудования. Продукция соответствует стандартам IP, ISO9000. Розетки этого производителя просты в монтаже, обслуживании и ремонте. Имеют стандартный набор модификаций и наиболее широко представлены на рынке.
4. АВВ. Продукция немецкого производителя АВВ (ранее Сименс) также является примером качества сборки и материалов изделий. Розетки этой компании отличаются надёжными креплениями, стандартным, но современным дизайном. Их ценовая категория немного выше предыдущих производителей, но ресурс работы изделий АВВ один из наиболее высоких среди электротоваров.
5. Legrand. Этот производитель предлагает электротехнические изделия высокого качества и современного дизайна. Компания даже выпускает множество коллекций электрофурнитуры под различные интерьеры. При этом соблюдаются требования стандартов IP и ISO9000 в изделиях любого исполнения. Ценовая категория таких товаров также выше средней по рынку. Несмотря на стоимость, розетки этого производителя заслуживают почётного места в любом рейтинге.

№1. Тип электрической проводки

Электрическая проводка в квартире может быть:

• скрытого типа, когда кабель уложен в стену. Не вдаваясь в особенности монтажа электропроводки, отметим, что это наиболее предпочтительный и безопасный вариант, но, увы, не всегда доступный;
• открытого типа, когда кабель крепится непосредственно на стену.

Для проводки скрытого типа подходят внутренние розетки и выключатели. Основная часть электроустановочного оборудования в этом случае находится в стене, а снаружи монтируется только симпатичный корпус.

Для открытых проводок необходимо оборудование наружного типа, т.е. накладные розетки и выключатели. Они будут заметно выпирать, но сказать, что такие детали способны испортить интерьер, все равно нельзя. Правда, в этом случае придется более тщательно подойти к вопросу определения идеального места расположения, чтобы розетку или выключатель лишний раз никто не задевал. К преимуществам отнесем более простую установку.

Виды проводов

Подбор нужного провода во многом зависит от мощности электроприборов, которые будут через него запитываться. Далее раасмотрим различные виды проводов, которые чаще всего используются для бытового применения.

Плоские

1. ПБПП (ПУНП).

Плоский защищенный провод с медными однопроволочными жилами, сечением от 1,5 до 6 мм², расположенными в одной плоскости. Материал наружной и внутренней изоляции – ПВХ. Может использоваться при температурах в диапазоне -15/+50, при монтаже разрешается изгибать по окружности с радиусом не менее 10 диаметров (так как провод плоский, то измеряется ширина – большая сторона). Предназначен для передачи тока напряжением до 250 Вольт, частотой 50 Герц. Используется преимущественно для подключения освещения или розеток.

2. ПБППг (ПУГНП).

Буква «г» в названии указывает на отличительную черту провода – гибкость, которую придает использование многопроволочных жил. Это также уменьшает радиус изгиба при монтаже, который равен 6 диаметрам. Все остальные характеристики такие же, как у однопроволочного ПБПП (ПУНП).

3. АПУНП.

Тот же провод ПУНП, но с однопроволочной алюминиевой жилой, сечением от 2,5 до 6 мм². Остальные характеристики без изменений.

С перемычками

1.ППВ.

Провод легко узнать благодаря характерным перемычкам между жилами, которые сделаны из того же материала, что и их изоляция – ПВХ. Количество самих жил 2-3, они однопроволочные, сечением 0,75-6 мм². Провод можно использовать для передачи тока напряжением 450 Вольт и частотой до 400 Герц. Изоляция не горит, устойчива к кислотам и щелочам – после монтажа провод может использоваться при температурах -50/+70 °С и в условиях 100% влажности (характеристика для 35 °С). При монтаже допускается изгиб с радиусом 10 диаметров.

2. АППВ.

Те же самые характеристики, как и у ППВ, но с учетом алюминиевых жил – сечение начинается с 2,5 мм². Назначение – монтаж открытой проводки – осветительной и силовой.

Одножильные

1. АПВ.

Отдельный алюминиевый одножильный провод. Жила сечением 2,5-16 мм² – однопроволочная, а 25-95 мм² – многопроволочная. Материал изоляции – ПВХ, устойчив к химически агрессивным соединениям, позволяет использовать провод при влажности 100% (тесты при 35 °С), в температурном режиме -50/+70 °С. При монтаже соблюдать радиус изгиба 10 диаметров. Особых ограничений для использования нет.

2. ПВ1.

Тот же АПВ, только с медной однопроволочной жилой, сечением 0,75-16 мм² и многопроволочной 16-95 мм².

3. ПВ3.

Цифра в названии провода указывает на класс гибкости – здесь она значительно выше, так как при любом сечении жилы она многопроволочная. Применяется для монтажа линий, где нужны частые переходы и изгибы. Радиус последних не должен быть меньше чем 6 диаметров.

Провода ПВ1, ПВ3 и АПВ изготавливаются с многоцветной изоляцией, что повышает удобство их использования для монтажа распредщитов без применения дополнительной маркировки.

Для изготовления электрошнуров

1. ПВС.

Медный многожильный провод, с 2-5 многопроволочными жилами сечением 0,75-16 мм². Изоляция всех жил разного цвета, оболочка однотонная белая. Назначение провода – передача тока напряжением 380 Вольт частотой 50 Герц. Благодаря высокой гибкости, применяется чаще всего для подключения электрооборудования – рассчитан минимум на 3000 сгибаний.

Для прокладки внутри стен не рекомендуется – в таких условиях через 4-5 лет начнет разрушаться наружная изоляция. Может использоваться при температурах -25/+40 °С, а в модификации ПВСУ – от -40 до +40 °С.

2. ШВВП.

Медный многожильный провод, с 2-3 многопроволочными жилами повышенной гибкости сечением 0,5-0,75 мм². Применяется для изготовления шнуров питания для светильников или маломощных электроустройств, которым требуется напряжение до 380 Вольт и частотой 50 Герц. Не подходит для прокладки внутри стен.
