Алюминиевая проводка в квартире: можно или нельзя использовать

Способы соединения разных проводов

Как соединять медные и алюминиевые провода:

  • с использованием другого металла;
  • препятствуя появлению вредоносного оксидного налета.

Во втором случае применяются специальные составы, способные защитить металл от влияния влаги и окисления. Пасты предотвращают разрушение соединения. Другим способом защиты от возгорания является лужение. Луженый многожильный кабель можно скручивать с одножильным алюминиевым. Для соединения используют и специальные приспособления:

  1. Зажимы. Используются для подключения к алюминиевому стояку в подъездном щитке. Ответвительные зажимы имеют проколы либо лишены таковых. Устройство снабжено промежуточной пластиной, исключающей контакт двух металлов. Некоторые зажимы обрабатываются пастой. Иногда использования специальных составов не требуется.
  2. Пружинные и самозажимные клеммники. Состыковать и срастить провода из разных металлов можно с помощью клемм, имеющих гнезда и перегородочные пластины, отделяющие алюминиевые жилы от медных.
  3. Болты. При выполнении болтового соединения между проводами прокладывают шайбу из нержавеющей или оцинкованной стали.

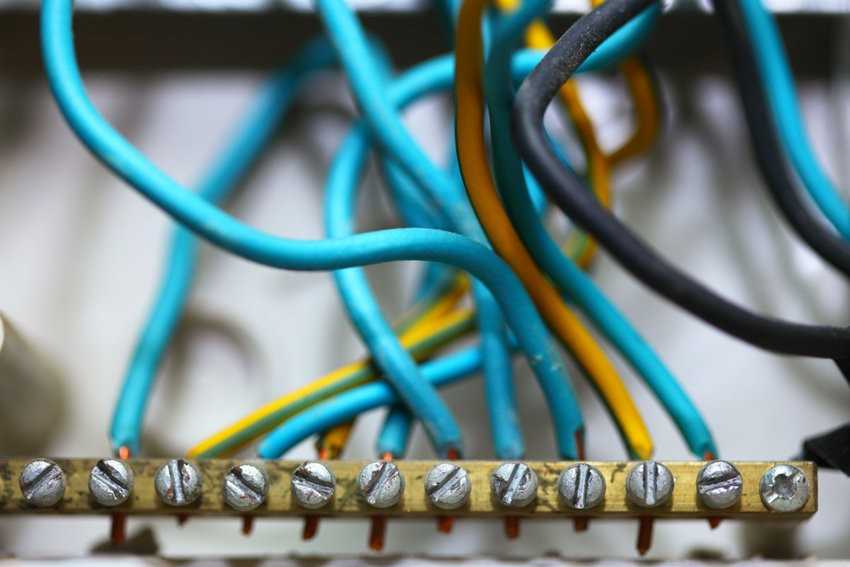

Клеммные колодки

Клеммные колодки бывают:

  1. Одноразовыми. Применяются при соединении проводов в распределительных коробках и установке люстр. Для введения жил в отверстие устройства нужно прилагать усилия. Еще большую сложность представляет извлечение кабеля из колодки.
  2. Многоразовыми. Для фиксации имеется рычаг, благодаря которому кабель можно вставлять и извлекать несколько раз. Колодки такого типа применяются при соединении многожильных проводов из разных металлов. При неправильном выполнении работ соединение можно переделать.

Выполняется монтаж следующим образом:

  • кабель очищается от изоляционного покрытия;
  • жилы зачищаются до металлического блеска;
  • на многоразовом клеммнике поднимается рычаг;
  • очищенная часть провода вставляется в отверстие колодки до упора;
  • рычаг возвращается в исходное положение.

Опрессовка

В таком случае используются трубчатые гильзы, надежно и безопасно скрепляющие элементы проводки. Для соединения кабелей потребуется пресс, механические, гидравлические или электрические клещи. Монтаж включает:

  • выбор гильзы и регулировку инструмента;
  • очищение проводов от оплетки;
  • зачистку жил (для этого используется наждачная бумага);
  • нанесение кварцево-вазелинового состава;
  • введение концов кабелей в заклепку;
  • обжим (при использовании простого инструмента выполняется несколько обжатий на небольшом расстоянии, при применении хорошего инструмента обжатие совершается один раз);
  • изоляцию мест соединений.

Провода вставляются в гильзу с противоположных сторон так, чтобы стык располагался посередине соединителя. Жилы могут вводиться с одной стороны. Соединение кабелей гильзой иногда заменяют применением зажимов “орех”, однако последние обладают меньшей надежностью. Со временем заклепка ослабевает, что повышает риск возгорания.

Болтовое соединение

При соблюдении правил монтажа метод обеспечивает долговечное крепление. Для выполнения работ потребуется 2 простых шайбы, 1 пружинная шайба, гайка и болт. Провода очищают от изолирующего материала. Пружинную шайбу надевают на болт, который вставляют в простую шайбу. Конец алюминиевого кабеля сворачивают кольцом, которое набрасывают на болт. После этого надевают простую шайбу и накручивают гайку. Многожильный провод перед началом работ покрывают припоем.

Пайка

Это надежный и технологичный способ, обеспечивающий качественное соединение. Перед пайкой жилы очищают от оплетки и оксидной пленки. При необходимости кабели лудят, неплотно скручивают, обрабатывают флюсом и запаивают. Соединять алюминиевый и медный провод с использованием кислотного флюса нельзя. Состав разрушает металлы, снижая прочность крепления. Место соединения изолируют привычным способом.

Свойства меди


Медная проводка устойчива к скручиванию и изгибанию

Медь является тяжелым металлом с удельным весом 8700 кг/м³. Это показатель следует учитывать только при прокладке ЛЭП с ограниченным запасом прочности опор. В быту им можно пренебречь. Материал активно взаимодействует с кислородом, образуя оксид — патину, которую можно увидеть на статуях, ограждениях и сувенирах.

Достоинства меди следующие:

  • Долговечность. Если линия не проходит на улице, она может прослужить 30-50 лет в зависимости от влажности помещения.
  • Прочность. Медь устойчива к скручиванию и изгибанию. Качественный кабель можно деформировать до 100 раз без потери его рабочих характеристик.
  • Высокая проводимость. Металл хорошо пропускает электроны, не подвергаясь нагреванию и тепловому расширению.
  • Гибкость. Проводка легко принимает нужное положение, распрямляясь после прекращения действия нагрузки. С кабелями удобно работать в процессе монтажа.

Минусы у материала тоже есть:

  • Высокая цена. Объясняется это сложностями добычи руды и затратами на ее переработку. Чтобы расплавить концентрат, требуется большое количество энергии, плюс затраты на транспортировку.
  • Окисление при взаимодействии с водой и воздухом. Образующаяся пленка ухудшает проводимость контактов и способствует их нагреванию.

Основные требования к эксплуатации

Если вы все же решили использовать в квартире либо частном доме алюминиевую проводку, учитывайте следующие требования:

  1. Поперечное сечение не менее 16 кв. мм (мы уже об этом говорили, но напомнить не будет лишним).
  2. Используйте зажимные контакты (а также специальную смазку, которая предотвратит окисление контактов и сохранит низкий уровень переходного сопротивления).
  3. Используйте сварку алюминиевых электропроводов в распределительных коробках (необходимы большие затраты времени и финансов, поэтому редко используют). Если вы не исполняете работы самостоятельно, следите за работой электриков в вашем доме и проконтролируйте процесс, чтобы придерживаться всех технических моментов.

Также вам будет полезно знать максимальную нагрузку на алюминиевые провода разного сечения. Все данные мы предоставили в таблице:

И помните, независимо от вида проводки в вашем доме, придерживайтесь правил пожарной и электробезопасности, а также правил эксплуатации. Так вы сможете обезопасить свою семью и свой дом от нежелательных последствий и несчастных случаев. Напоследок рекомендуем просмотреть еще одно полезное видео

При укладке новой проводки собственник помещения стремится сделать все так, чтобы к этой операции не возвращаться, поэтому при проведении ремонта или в процессе строительства всегда интересуется, сколько составляет срок службы провода. При этом нередко возникает путаница в определении самого понятия срока службы – конструкторы, производители кабелей и электрики оперируют разными цифрами. Поэтому для начала определимся с терминологией.

Подключение алюминия к автоматам

Третье — это контакты коммутационной аппаратуры. У выключателей, контакторов, пускателей, реле напряжений, УЗО, тех же клеммных колодок, они изначально идут если не из меди, то по крайней мере из латуни.

Если напрямую соединить такой контакт медь-алюминий=латунь-алюминий, то получится гальваническая пара, с образованием окислов и дальнейшим нагревом места соединения.

Не зря для многих, стал головной болью вопрос правильного и надежного подключения провода СИП к автомату. Особенно если он находится под пломбой и никакой возможности провести ревизионные работы на нем нет.

Например в ГОСТе про автоматы, прямо говорится, что его выводы должны быть предназначены для подключения медных жил. А вот про алюминий, прямым текстом ничего не сказано.

То же самое можно сказать и про контакты на большинстве электросчетчиков.

Вам теперь придется через пару лет регулярно подавать заявки на срыв пломбы и перетяжку винтов. Иначе контакт будет ослабляться и начинать искрить.

Если конечно пойдет массовое внедрение такой проводки, то вполне возможно ожидать появления новинок в коммутационной аппаратуре, соединительной арматуре и т.д.

Например, сегодня те же переходные медно-алюминиевые гильзы ГАМ, выпускают для алюминия только на сечение от 16мм2, не меньше.

А их порой, ох как не хватает.

Преимущества и недостатки

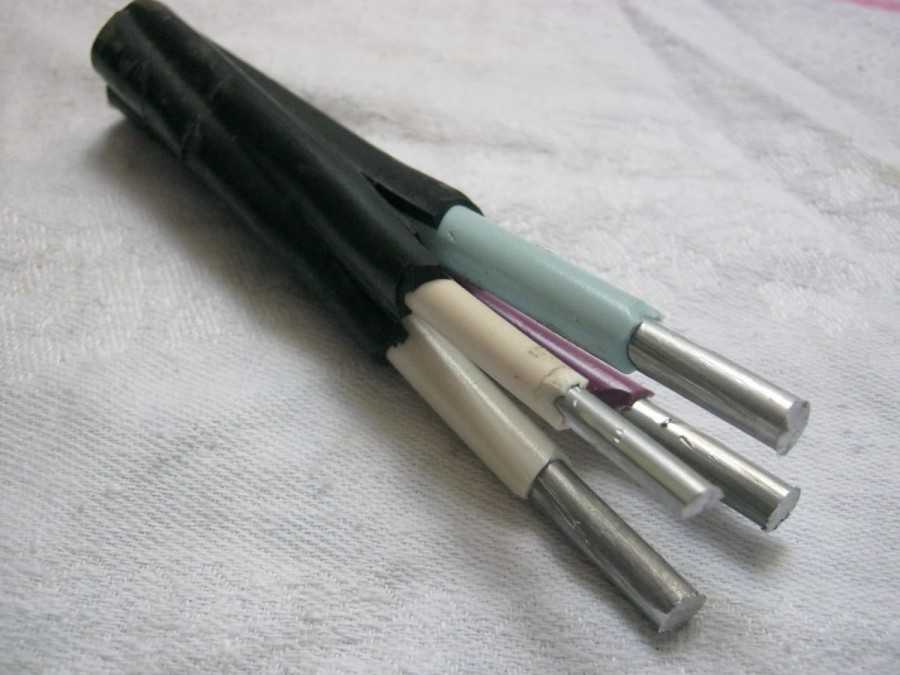

Провода, выполненные из алюминия, имеют ряд преимуществ. Именно поэтому они так широко распространены. К основным преимуществам относят:

  • Вес. В сравнении с другими металлами, используемыми в изготовлении проводки, алюминий самый легкий.
  • Устойчивость к коррозии. Во время взаимодействия с воздухом, алюминий окисляется. Образовавшаяся пленка защищает провод от дальнейшего разрушения.
  • Цена. Алюминий — недорогой металл. Особое применение алюминий нашел в производстве силовых кабелей. Вес и цена материала делают его оптимальным вариантом в прокладке воздушного ввода.

В продаже представлен широкий выбор разных типов алюминиевых проводов. В качестве силовых кабелей востребованы именно алюминиевые проводники СИП. Электрические провода для внутренней проводки представлены в исполнении АПБПП, АППВ, АПВ.

Однако у данных проводов есть и недостатки. К основным недостаткам относятся:

  • Ломкость и хрупкость. В процессе длительной эксплуатации, провода теряют свою первоначальную прочность. Под воздействием регулярного перегрева, и по истечении срока эксплуатации, кабель буквально ломается в руках.
  • Текучесть. Алюминий имеет свойство растягиваться. Эта характеристика не лучшим образом отражается на качестве винтового соединения.

Место соединения электрического контакта с алюминиевым проводом является точкой высокого переходного сопротивления. При некачественном соединении, место контакта регулярно и сильно нагревается.

Регулярный перегрев приводит к деформации провода. Это может привести к возгоранию изоляции алюминиевых проводов. Довольно часто можно услышать о пожарах, источником которых стала именно старая алюминиевая проводка.

Каково удельное электрическое сопротивление у алюминиевых проводов? По сравнению с медными, имеет более высокие показатели — 0,0271 Ом х кв. мм/м — у алюминиевых, против 0,0175 Ом х кв. мм/м у медных. Другими словами, для предоставления одинаковой проводимости понадобится более мощный алюминиевый провод, чем, если бы применялся медный.

Из-за вышеперечисленных недостатков, многие электрики, при возникновении вопроса: какой провод лучше выбрать, отдают свое предпочтение медному.

Стоит ли менять алюминиевую проводку в квартире или нет

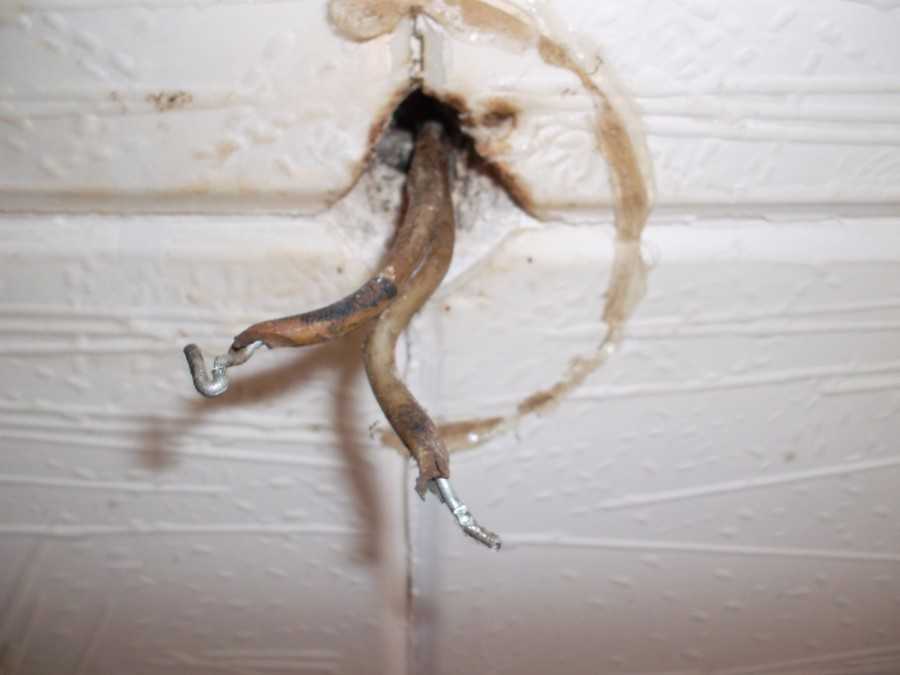

В старых домах, где алюминиевая проводка сгнила и сыпется при прикосновении к ней, ответ может быть только один – срочно необходимо менять ее на медную электропроводку. Конечно затраты будут, но со старой электропроводкой вы можете потерять значительно больше.

Алюминиевая проводка в квартире

Иногда алюминиевая проводки может быть в удовлетворительном состоянии, когда она использовалась в сухих помещениях и не перегревалась. По составу советский алюминий соответствовал ГОСТу, который выдерживал многократные перегрузки, не имел такую ломкость как сегодняшний, китайский алюминий, да и российский тоже.

Чтобы сломать советский алюминий, нужно было хорошо постараться. Сечение алюминиевого провода того времени, соответствовало ГОСТу, не как сейчас, сечение провода в 2 мм² называют 2,5 мм² и т д. Кроме того в состав алюминиевого провода входят добавки которые удешевляют его стоимость, но никак не улучшает его характеристики, скорее наоборот.

Ещё один парадокс, если раньше допустимый номинальный ток алюминиевого провода сечением 1 мм² был равен 4 А, то сейчас он стал по-новому ГОСТу равен 7 А (для небольших сечений). При том, что качество алюминиевого провода ухудшилось и занижено сечение.

Зависимость номинального тока от сечения алюминиевых проводов

В случае если старая алюминиевая электропроводка неплохо сохранилась, а количество бытовых приборов значительно выросло, то есть нагрузка электросети в доме возросла, можно рекомендовать не трогать старую алюминиевую проводку в квартире, а установить реле приоритета.

С этим реле контроля нагрузки можно без модернизации электропроводки использовать мощность бытовых приборов в 2 раза большую, за счет последовательного включения приборов. Если у вас отсутствует электрический щиток в квартире, тогда нужно его установить. Не ставить же реле приоритета в подъездный щиток. В электрощит также можно установить вводной автомат вместо пробок в подъездном щите.

Ещё одним вариантом можно воспользоваться с небольшой переделкой электропроводки в квартире, при хорошем состоянии алюминиевых проводов. Основной ток нагрузки приходится на такие бытовые приборы как стиральная машина, бойлер, микроволновка, т. е. самую большую нагрузку несет кухня. В данном случае можно заменить алюминиевые провода, на медный кабель, только в помещении кухни.

Стоимость такой модернизации электропроводки будет невысокой. От подъездного щита нужно провести медный кабель с рассчитанным сечением по нагрузке до счетчика в квартире и установить щиток с вводным автоматом, автоматом для стиральной машины, розеток. Также желательно поставить УЗО, реле напряжения и реле приоритета.

УЗО необходимо для безопасности. Реле напряжения ставим обязательно, ведь у вас старая электропроводка и вероятность обрыва нуля очень высокая. Дешевле установить реле напряжения, чем приобретать дорогую бытовую технику заново. В подъездном электрощите нужно заменить все алюминиевые провода, на медный кабель и вывести его на клеммы вводного автомата нового квартирного щитка.

Заземление (при его отсутствии) можно взять с корпуса электрощита в подъезде с болтового соединения. С квартирного щитка лучше вести отдельный медный кабель для всех розеток кухни. Если есть электрическая плита, кабель должен быть также отдельным, от счетчика через автомат на розетку плиты. Освещение кухни можно не трогать.

Монтаж проводки по плинтусу

На кондиционер в комнатах устанавливают отдельный автомат, а медный кабель ведут от квартирного щитка по пластиковому кабельному каналу до плинтуса. Современные плинтуса имеют каналы для электропроводки. По плинтусу подводят кабель до места розетки, и поднимают его до розетки по кабельному каналу.

Такая модернизация обойдется вам значительно дешевле, чем замена электропроводки по всей квартире.

Проводка из сплава алюминия 8030 и 8176

Есть конечно одно большое НО.

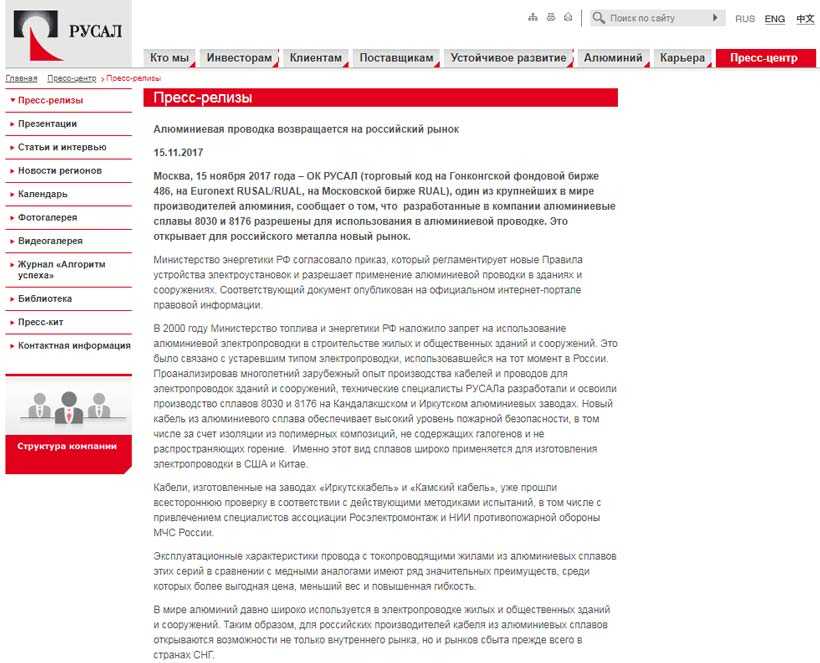

В приказе сказано, что применяться будет не простой алюминий, а его специальный сплав. Такой, как марка 8030 или 8176.

Однако там же говорится, что непосредственно самого алюминия в составе такой проводки должно быть более 99%.

Также остается надеяться, что и название у таких кабелей будет совершенно иными. Например, не хотелось бы, чтобы продукция со сплавами называлась как АВВГ. А его состав указывался где-то отдельными сертификатами.

Иначе это вызовет большие затруднения и двусмысленности при выборе и покупке.

Новые сплавы по заявлению производителей имеют другую кристаллическую решетку и позволяют производить даже алюминиевую проводку шестого класса гибкости, как у меди!

То есть алюминиевые гибкие кабели с многопроволочными жилами (типа КГ).

Раньше такое и представить себе было невозможно. Более того, такие обновленные алюминиевые жилы должны будут выдерживать 15 кратный перегиб под углом в 90 градусов.

Главное преимущества такой продукции — это цена и вес. По сравнению с медной проводкой, алюминиевая из сплавов будет дешевле на 60% и легче на 70%.

Наверное все знакомы с ситуацией на рынке, касательно медных кабелей изготовленных по ТУ и ГОСТ.

Экономят на всем. Начиная от толщины изоляции и заканчивая сечением самой жилы.

Получается, что если до сих пор в магазинах есть такая контрафактная продукция, то нет никаких гарантий, что то же самое не повторится и с алюминиевыми проводами.

Поэтому я думаю, что многие электрики, как делали весь ремонт на меди, так на ней и останутся. А вот что касается застройщиков, то тут нас ждет много инноваций и изменений уже в самое ближайшее время.

Принципы монтажа электропроводки в квартире или загородном доме

От счетчика кабели протягиваются в каждую комнату к распределительным коробкам, из которых раскидываются линии к каждой электроточке. Лучше разделить питание освещения и розеток, использовав отдельные линии. На освещение пускают ветку из двухжильного кабеля, для подключения розеток следует использовать рассчитанный на нагрузку до 15 ампер трехжильный провод ВВГ 3×1,5. Как правило, пропускной способности данного кабеля достаточно.

Точнее определить марку провода, ведущего к розеткам, можно, рассчитав нагрузку. Для этого требуется сложить суммарную мощность всех электроприборов, которые будут подключаться к ветке и прибавить еще 5%. Полученное значение в ваттах делим на 220 и получаем силу тока, исходя из которой, рассчитываем сечение проводов. Если полученное значение составило от 16 до 21, требуется использовать более мощный провод ВВГ 3×2,5. Для подключения электроплиты, бойлера и теплого пола можно проложить отдельный кабель, чтобы разгрузить линию.

Данный способ расчета необходимого сечения провода можно применять и при монтаже ретро-проводки, которая прокладывается открытым способом в современных деревянных домах. При грамотном монтаже крученый двух- и трехжильный декоративный провод смотрится очень стильно. Только следует приобрести специальные розетки, выключатели и распаечные коробки для монтажа на поверхности стены. Также потребуются фарфоровые изоляторы и втулки. Далее поговорим об элементах для электромонтажа более подробно.

Можно ли соединять медь с алюминием?

Иногда возникает необходимость заменить не всю алюминиевую проводку, а только ее часть. В этом случае, когда выбирается медный проводник, не избежать контакта с алюминиевым проводником. При таком соединении существует определенный риск, в результате чего может создаться аварийная ситуация.

Все дело в том, что во время эксплуатации на проводах образуется окисная плёнка, за счет которой и обеспечивается соединение между проводниками. Но у каждого металла она имеет свои электрохимические свойства. Со временем сопротивление увеличивается, соответственно, провода нагреваются больше, что в конечном итоге и может привести к возгоранию.

Неприятностей можно избежать, а для этого достаточно придерживаться определенных правил соединения алюминиевой и медной проводки:

  • соединение «орешек»;
  • болтовое соединение;
  • клеммы;
  • колодки.

Это позволит избежать перегрева в месте соединения разных проводников. Только ни в коем случае не допускается такой метод соединения, как скручивание, так как это приводит к перегреву и — как следствие – к пожару.

Срок службы проводки

При монтаже электрических сетей важно определить срок службы алюминиевой проводки. Производители, конструкторы зданий и электрики пользуются разными параметрами эксплуатации систем электроснабжения. Срок службы проводов может быть номинальным, гарантийным, фактическим

Спланировать замену электропроводки позволят соотношения разных показателей, чтобы предупредить рассыхание соединений, ломкость кабеля и риск замыканий

Срок службы проводов может быть номинальным, гарантийным, фактическим. Спланировать замену электропроводки позволят соотношения разных показателей, чтобы предупредить рассыхание соединений, ломкость кабеля и риск замыканий.

Номинальный

При расчете номинального показателя учитываются факторы работоспособности изделий. Есть нижние и верхние предельные нормативы для срока эксплуатации. Показатели важны для теоретических обоснований проектов зданий и применяются конструкторами при разработке систем электропроводов.

При определении номинального обозначения учитывается время, в течение которого кабели будут исправно работать при соблюдении правил эксплуатации. Кабели, которые действуют при температурных режимах –50…+50 °С, имеют нагрузку не больше 660 В и номинальный период службы в 25–30 лет.

Электрокабели должны быть протестированы после завершения номинального периода службы. При возникновении сбоев потребуется менять проводку при ремонте квартиры.

Гарантийный

Гарантийный период службы электропроводки из алюминиевых сплавов обозначает производитель. Это срок, в который поставщик обеспечивает сохранность рабочих характеристик кабеля.

При сбоях в работе кабельных систем в гарантийный период изготовитель обязан бесплатно заменить вышедшие из строя провода. Однако обязательства производителя действуют только при выполнении норм эксплуатации и грамотном монтаже электропроводки. Также фирма-продавец должна обеспечить надлежащие условия хранения товара перед передачей покупателю и безопасную перевозку.

Получить замену кабеля можно, подтвердив квалифицированный монтаж проводки, который должны выполнять специалисты с лицензиями. При перегреве либо недостаточной подаче электричества на систему проводов обязательства производителя могут быть аннулированы.

Гарантийный срок годности определяется изготовителем во время испытаний на стендах. Кабели укладывают в штробы, дополняют клеммами и скрутками. Затем проводку проверяют на прочность, подвергая средним расчетным нагрузкам и пиковым перегрузкам. Выполняется проверка реакции на смену температур и соответствие ГОСТу. Производители гарантируют сохранность кабеля на 5–10 лет.

Фактический

На фактический срок службы электропроводки влияет множество факторов эксплуатации. При грамотной разводке проводов, квалифицированном монтаже с учетом норм СНиПа по укладке электротехнических устройств, соблюдении оптимальной мощности нагрузки период использования превышает номинальный в несколько раз. Но несоблюдение даже одного – двух требований может сократить время работы электропроводки.

Период эксплуатации зависит от грамотного подбора предохранительных устройств. Показатель отключения должен быть ниже максимально возможной температуры нагревания проводов. Для сплошного провода с сечением 2,5 кв. мм, способного выдерживать ток до 25 А, подойдет устройство, которое отключится при 16 А.

Перегрев системы электропроводов может быть обусловлен превышением нагрузки. Даже кратковременное включение в помещении кофеварки, электрочайника, СВЧ-печи приведет к пиковому перегреву, который уменьшает срок службы кабелей. Возможно влияние внешних факторов – расположение в близости от электропечей, дымоходов.

Фактический период службы алюминиевой электропроводки в жилых домах обусловлен техническим состоянием проводов и условиями эксплуатации. Состояние чистовой электрики, которая включает шнуры, розетки, выключатели, зависит от бережного обращения с техникой. На черновую электрику (соединения, кабель) влияют поступления электроэнергии в сеть.

Какой материал для проводки лучше


Виды соединений медных проводов

При всех достоинствах алюминия не стоит забывать о его недостатках. Главным из них, не считая механических характеристик, является низкая проводимость. Бесконечно увеличивать диаметр кабеля нельзя, так как бытовые приборы и проложенные в стенах каналы на такое не рассчитаны. Не следует забывать о таком факторе, как хрупкость металла. После нескольких лет эксплуатации он может лопнуть при замене розетки или счетчика. Делать в подрозетнике скрутку нежелательно, так как она долго не прослужит. Выбор в пользу алюминия даст хорошую экономию на закупке материалов, но последующие затраты на ремонт могут свести ее на нет.

Медь тоже имеет свои минусы, но они компенсируются большим количеством преимуществ. Даже процесс протягивания кабеля по каналу происходит легче, так как он хорошо изгибается без каких-либо склонностей к поломке или разрыву. Стоит помнить и о низком сопротивлении. Установив линию с жилами 2,5 мм², можно использовать в быту настолько мощные потребители, насколько это позволяет общая домовая линия.

Подводя итог, можно рекомендовать мастерам делать свой выбор в пользу изделий из меди. Если бюджет ограничен, можно комбинировать материалы, используя современные средства коммутации.

Несколько важных фактов

Итак, чтобы вы, чем опасна алюминиевая проводка, рекомендуем ознакомиться со следующими фактами:

  1. В соответствии с международными стандартами алюминиевая электропроводка давно признана потенциально пожароопасной.
  2. Уже не единожды зафиксированы случаи возгорания проводки, которые стали причиной гибели людей.
  3. В домах и квартирах, где использовалась алюминиевая электросеть, случаи пожаров фиксировались в 55 раз больше, чем с другой электропроводкой.
  4. Подобный вид разводки все еще разрешен к эксплуатации, но только в установках и домах, построенных до 2001 года, согласно главе 7.1. ПУЭ. п. 7.1.34.
  5. Запрещается в целях предотвращения возгорания соединять медную и алюминиевую проводки скруткой и некоторыми другими способами. Как правильно соединять алюминий и медь вместе, читайте в статье: https://samelectrik.ru/kak-soedinit-alyuminievyj-provod-s-mednym.html.

Все эти факторы могут стать причиной возгорания домашней сети и как следствие возникновения пожара в доме либо квартире. Наглядно увидеть, насколько опасен такой тип электропроводки, вы можете на видео ниже:

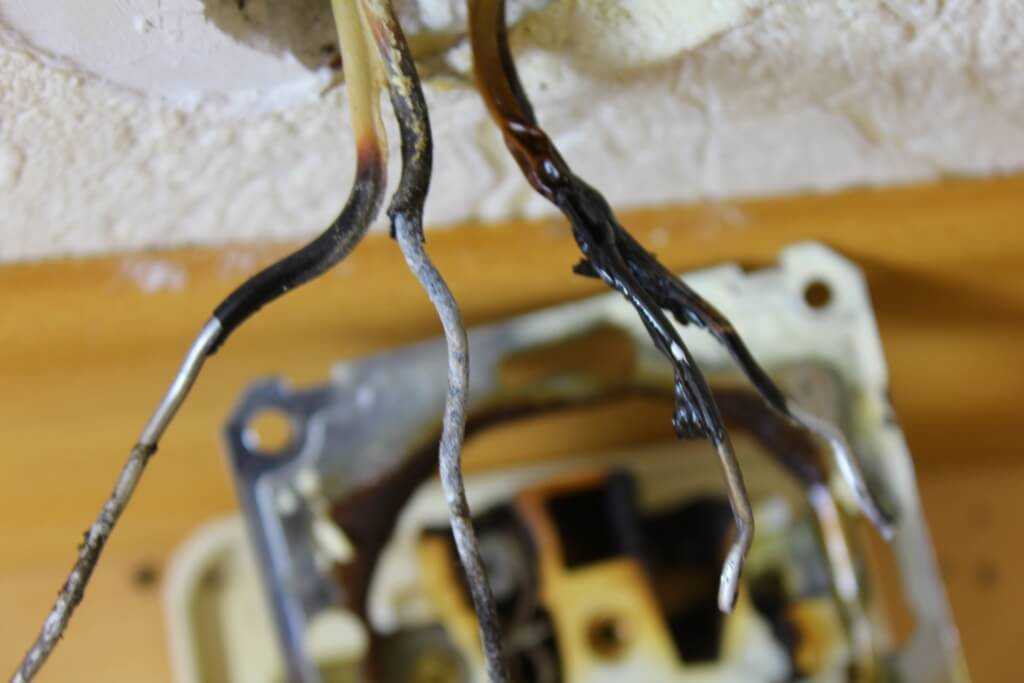

Пример опасной ситуации

Именно поэтому мы настоятельно не рекомендуем использовать такой тип проводов в домашних условиях. Особенно, если вы хотите провести проводку в деревянном доме либо на даче, которую редко посещаете.
