Заземление в частном доме своими руками

Защита сети частного дома

Ветхая проводка является проблемой многих частных домов и квартир. В случае повреждения проводки провести подключение отводящего контура достаточно сложно. Если проверка определила то, что кабель находится в плохом техническом состоянии, то придется провести его полную замену. При отсутствии возможности замены всей проводки можно обновить розетки и выключатели, изменив схему их расположения. Современные варианты исполнения имеют ноль, который и требуется для отвода электричества.

Дешевым вариантом решения проблемы со старой проводкой можно назвать ее полное отключение и создание новой системы. Новый кабель может прокладываться поверх стены при использовании специального защитного корпуса.

Виды заземления

Бывает защитное и рабочее заземление. Как правило, защитное заземление предназначено для предохранения людей от электрошокового удара. А подключенное к сети оборудование от поломки при случайном пробое электричества или замыкании на корпус работающего прибора. То же самое происходит при ударе молнии в случае наличия громоотвода (молниеотвода).

Роль рабочего заземления немного более расширена. При тех же функциях, что и у защитного, рабочее заземление при ЧП направлено на обеспечение дальнейшего нормального функционирования всех приборов и сетей. На постоянной основе такой тип предохранения используется лишь в производственных промышленных условиях работы оборудования. Для техники бытового назначения в частном доме по электротехническим ГОСТам считается вполне достаточно того заземления, которое обеспечивает так называемая евророзетка, что в реальных условиях является несколько ошибочным утверждением. Некоторую бытовую технику в целях подстраховки следует заземлять более надежно.

Стиральная автоматическая машина, к примеру, при своей большой энергетической емкости, установленная в ванной комнате, а значит, в помещении с большой концентрацией влаги, даже заземленная через евро разъем (розетку), может вполне ощутимо «щипаться». Это безвредно для здорового человека, но если в организме находиться какой-либо электроприбор (кардиостимулятор, слуховой аппарат и тому подобное), результат такого щипка может быть серьезен.

Микроволновая печь, работающая с источником СВЧ – мощным магнетроном, также нуждается в дополнительных мерах безопасности. На большинстве моделей на задней крышке даже предусмотрена специальная клемма под дополнительное заземление, подключением которого многие пользователи, к сожалению, пренебрегают.

Электродуховка и индукционная плита (варочная поверхность) тоже работают в тяжелых для электрической проводки условиях. При мощности названных приборов процент риска пробоя очень высок.

И даже, казалось бы, безобидный компьютер без должного дополнительного заземления представляет собой нешуточную угрозу. Надо знать, что ИБП (импульсный блок питания) компьютера выдает рабочую утечку больше чем стиральная машина, со всеми вытекающими из этого возможными последствиями.

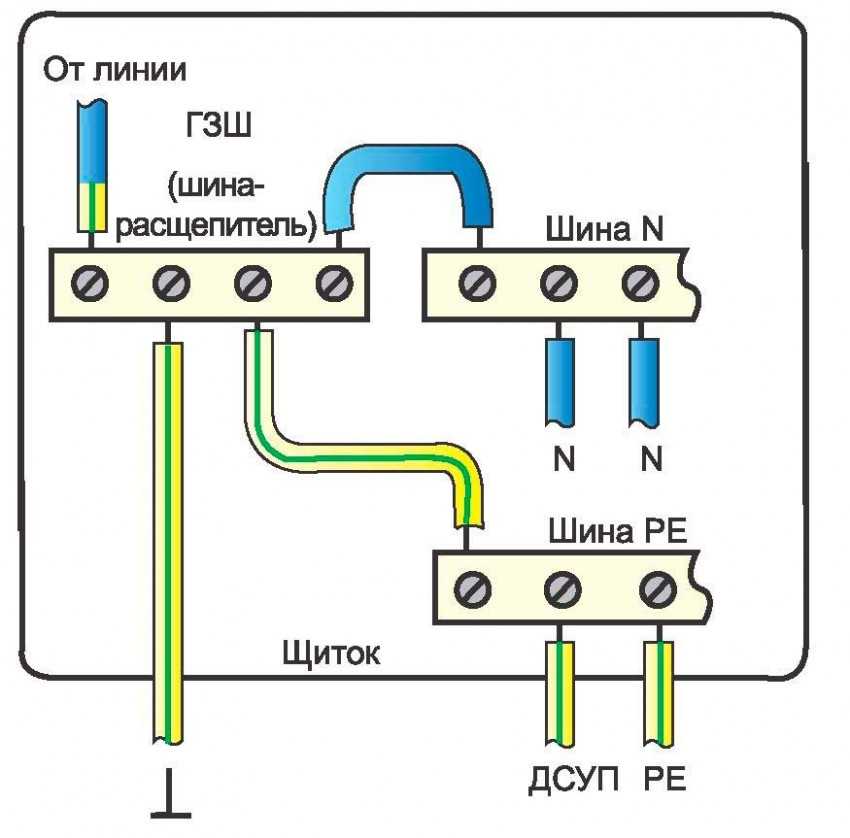

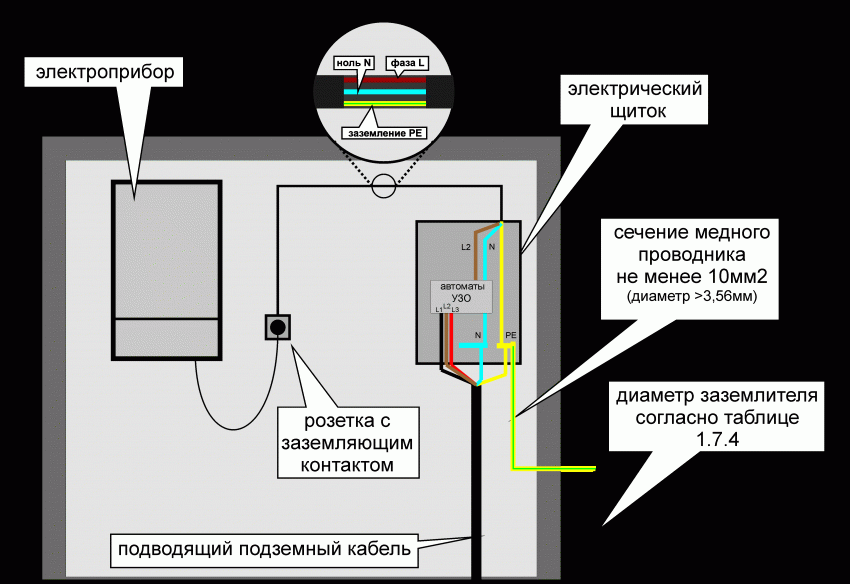

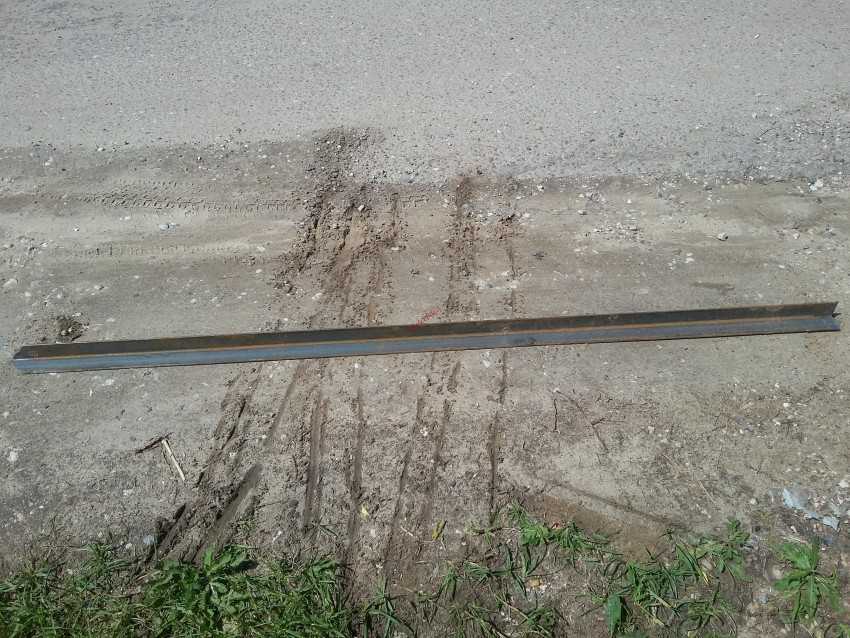

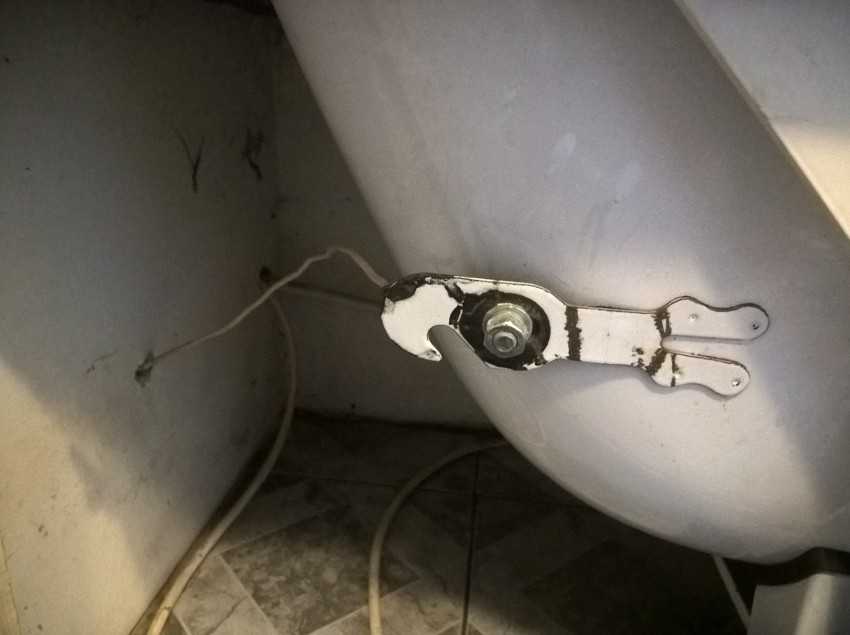

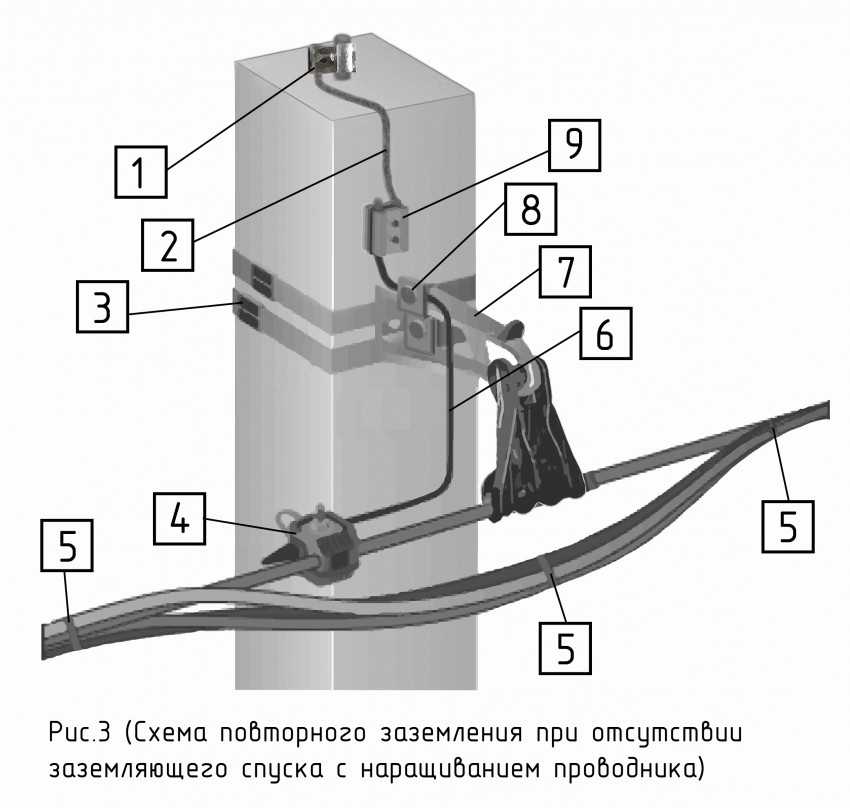

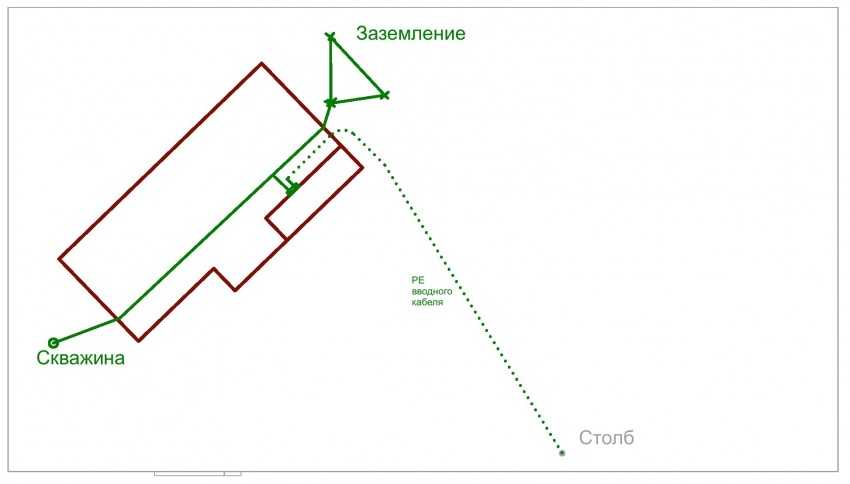

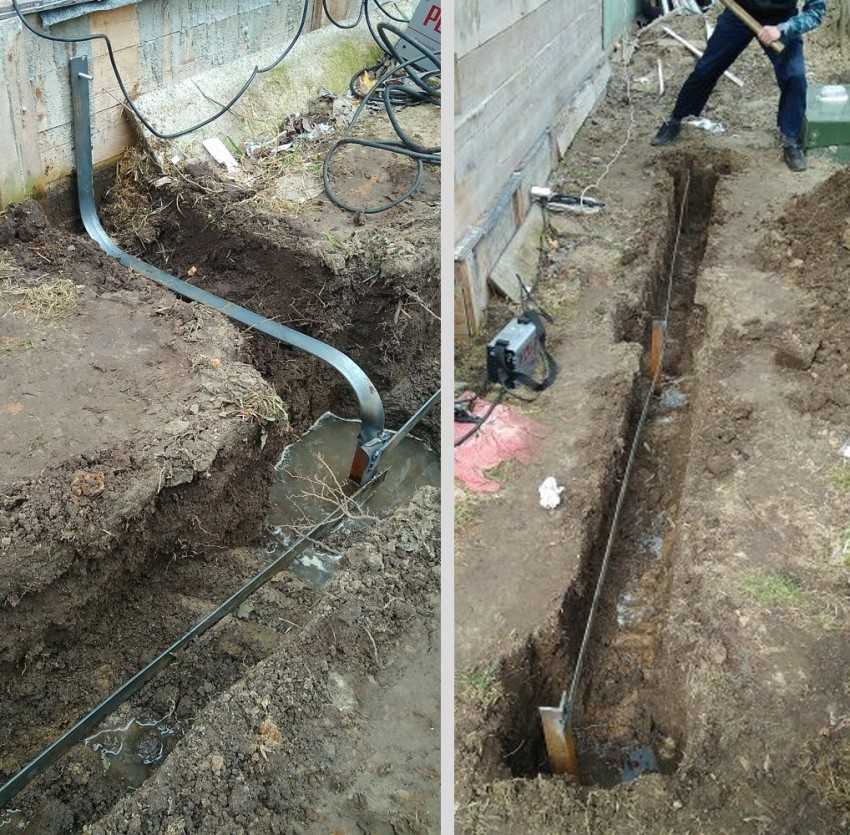

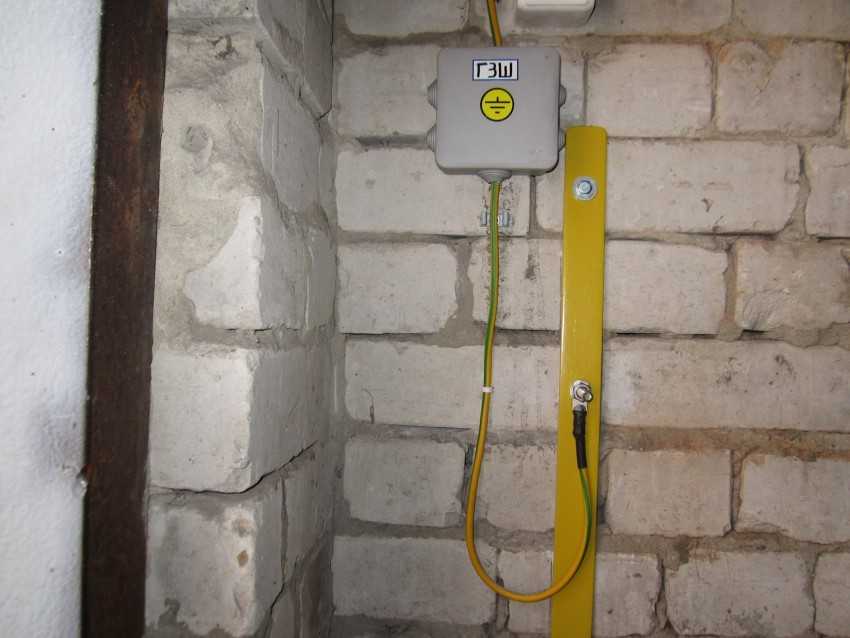

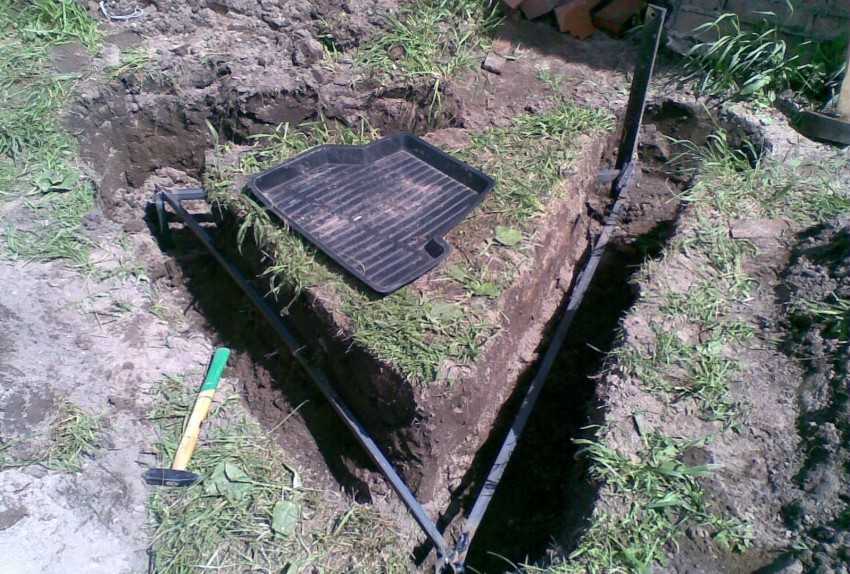

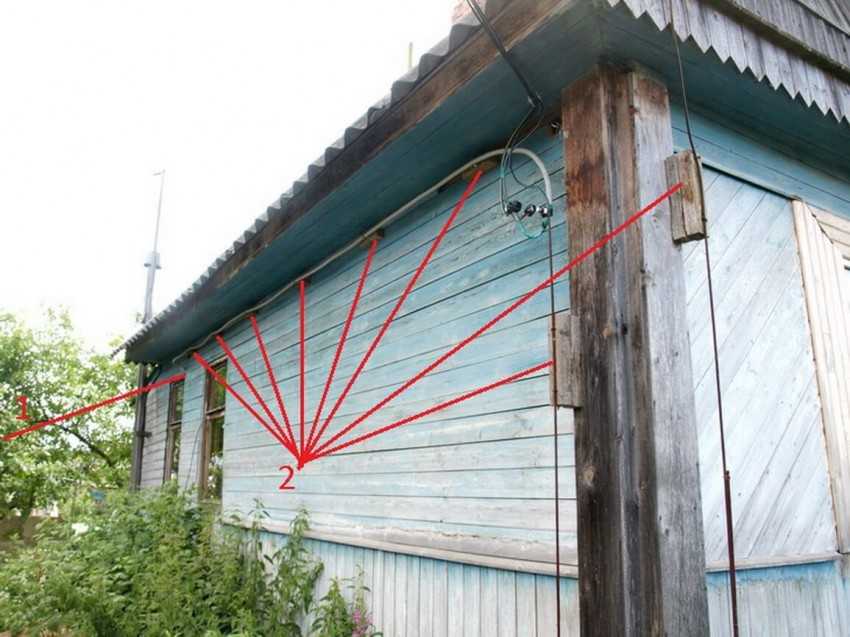

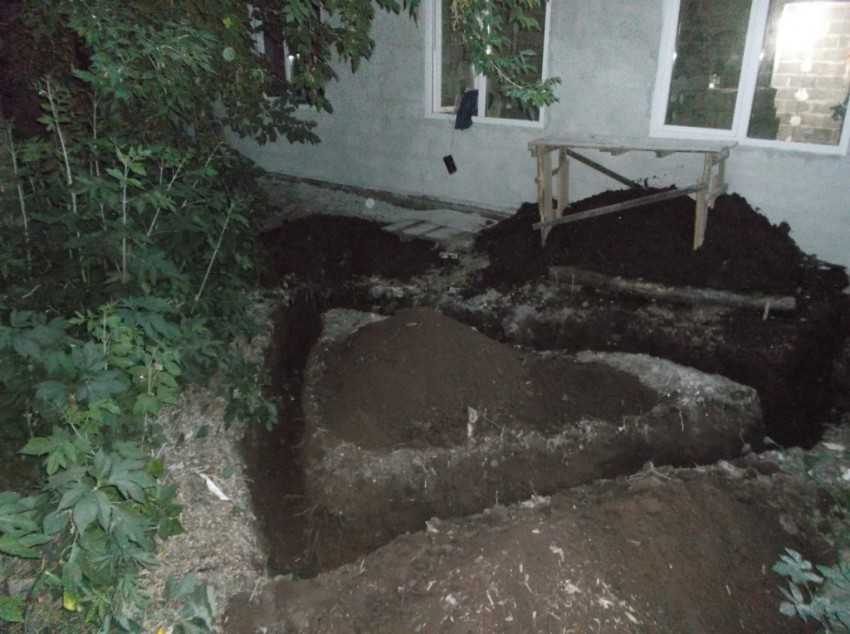

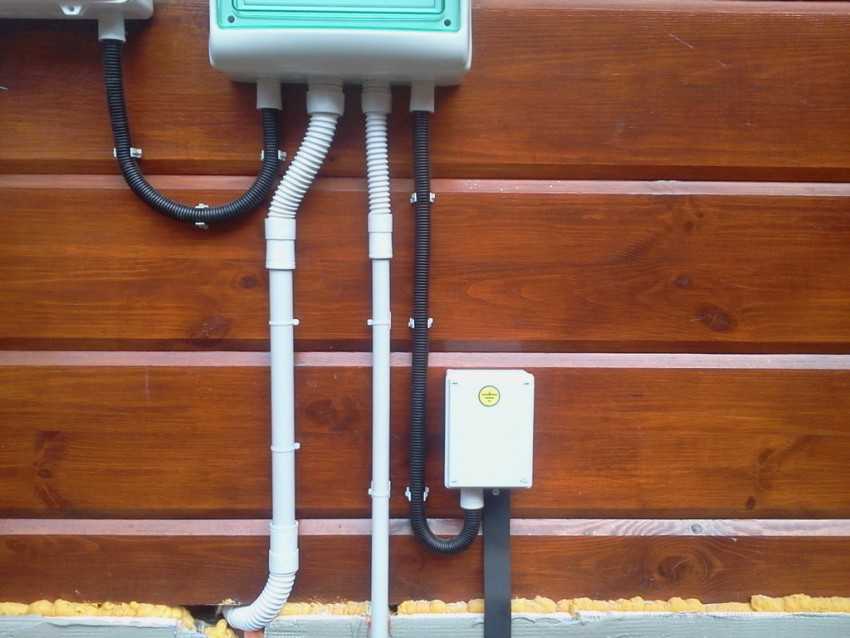

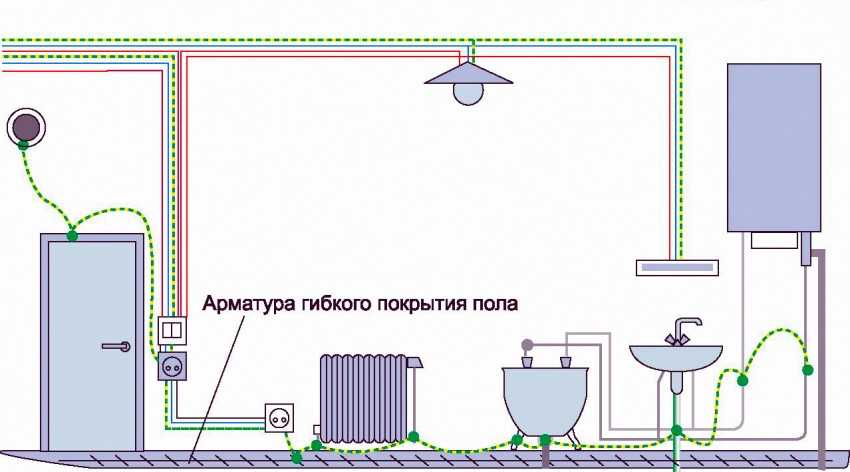

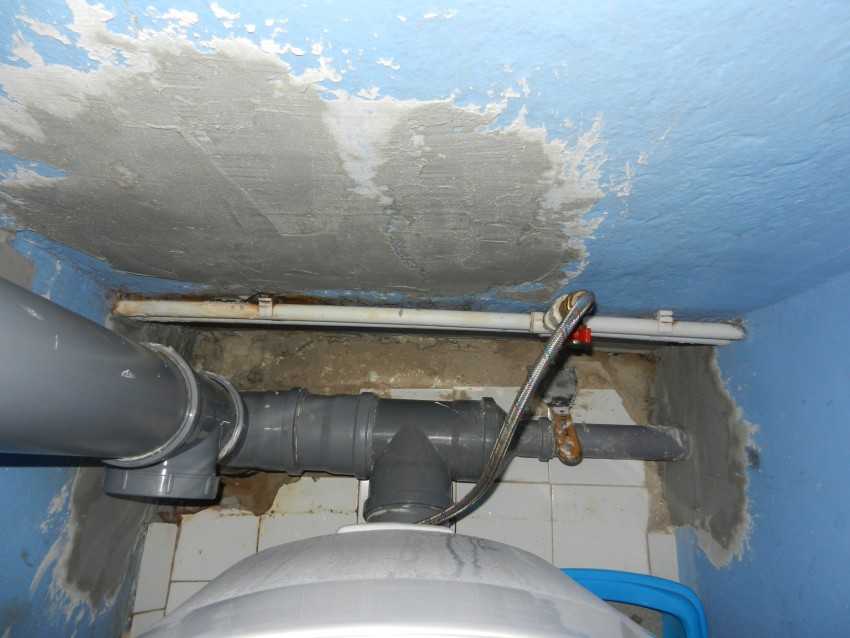

Фото заземления своими руками

Также рекомендуем просмотреть:

• Вентилятор своими руками
• Прикормка своими руками
• Откатные ворота своими руками
• Ремонт компьютера своими руками
• Станок по дереву своими руками
• Столешница своими руками
• Брусья своими руками
• Лампа своими руками
• Котел своими руками
• Установка кондиционера своими руками
• Отопление своими руками
• Фильтр для воды своими руками
• Как сделать нож своими руками
• Усилитель сигнала своими руками
• Ремонт телевизора своими руками
• Зарядное для аккумулятора своими руками
• Точечная сварка своими руками
• Дымогенератор своими руками
• Металлоискатель своими руками
• Ремонт стиральных машин своими руками
• Ремонт холодильника своими руками
• Антенна своими руками
• Ремонт велосипеда своими руками
• Сварочный аппарат своими руками
• Холодная ковка своими руками
• Трубогиб своими руками
• Дымоход своими руками
• Стеллаж своими руками
• Блок питания своими руками
• Светильник своими руками
• Жалюзи своими руками
• Светодиодная лента своими руками
• Нивелир своими руками
• Замена ремня ГРМ своими руками
• Лодка своими руками
• Как сделать насос своими руками
• Компрессор своими руками
• Усилитель звука своими руками
• Аквариум своими руками
• Сверлильный станок своими руками

Проводка в гараже: требования правил

Не делая подробных ссылок на нормы электроснабжения гаража СНИП и ПУЭ (правила устройства электроустановок), и прочие правила, что сделало бы статью громоздкой и трудночитаемой, все же необходимо выписать саму суть.

Если гараж находится в кооперативном владении, то потребуется получить разрешение для его электрификации. Узнать подробности можно у администрации кооператива.

Для подключения к трехфазной сети 0.4 кВ (380 В) необходимо обратиться в местное предприятие электроснабжения. Если все делается по правилам, то они же составят проект по требованиям заказчика. (На самом деле такой проект возникает как согласование пожеланий заказчика с возможностями и ограничениями правил.)

Можно сделать своими руками монтаж электропроводки в гараже, а также выполнить все монтажные работы. Но это только тогда когда речь идет об однофазной сети 220 В. Для подведения трехфазной сети потребуется разрешение. А монтаж до отдельного счетчика будет делать уполномоченная организация (местный электроснаб).

В случае сети 220 В позаботьтесь о счетчике, рассчитанном на ток в 50 Ампер, чтобы в случае необходимости был запас по току нагрузки. Разумеется, кабели от ввода должны этот ток обеспечивать. Эта работа также делается специалистами при контроле энергонадзора.

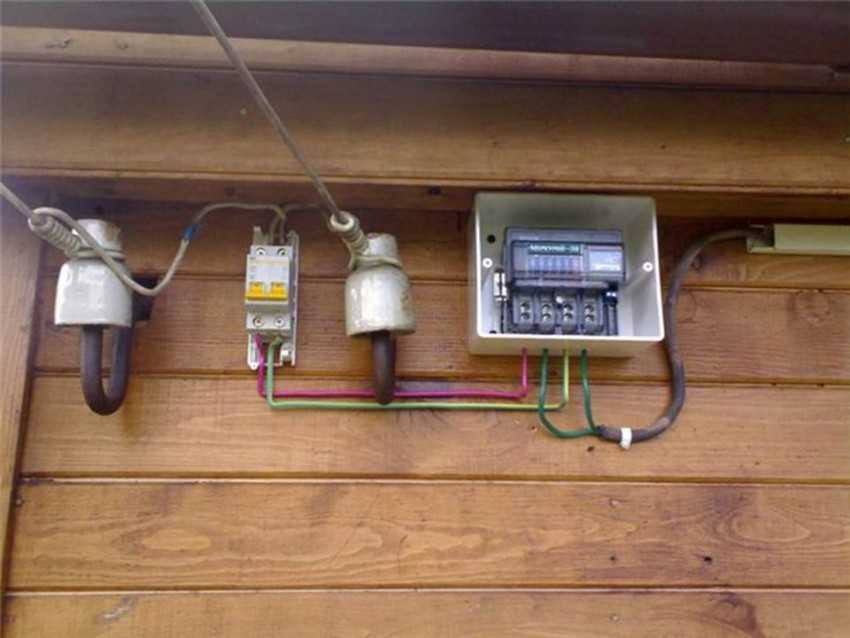

Если ваш счетчик уже такой ток обеспечивает (видно на самом счетчике), то можно делать подключение к гаражу, по воздуху, или под землей.

Как сделать проводку в гараже своими руками — фото:

Как провести электропроводку в гараже? Сначала обсудим то, что можно делать самостоятельно, своими силами. Из дома можно провести электричество в гараже по воздуху или под землей. Воздушную линию делают кабелем и подвешивают на стальной несущей проволоке диаметром 3 мм.

Линию под землей тянут в гофрированной трубе из пластика, в траншее глубиной 80 см, на подушке из песка, толщиной 10 см. Эта линия подключается к домашнему счетчику и является, таким образом, частью квартирной проводки, в качестве отдельной линии, также защищенной автоматом.

В самом помещении устанавливается сделанный своими руками электрический щиток в гараж для дальнейшего распределения электроэнергии (схему электрощитка для гаража смотрите ниже). И этот электрический щиток для гаража начинается с главного автомата, такого же, как и в квартире. О выборе номинального тока для них скажем ниже.

Схема распределительного электрощитка для гаража своими руками:

1 Контур заземления – как работает и в чем отличие от зануления

В большинстве старых построек подача напряжения в дом осуществляется по двум проводам, из которых один фазный, а другой – нулевой. Между ними возникает разница потенциалов, которую именуют напряжением, и составляет оно обычно 220 Вольт. Все электроприборы подключаются к розетке двухконтактной вилкой. Но современные приборы на вилке имеют еще один контакт, который называется «земля».

В обычном доме с двухпроводной системой он бесполезен, а в современных квартирах служит для заземления приборов. С 1997 года во всех новостройках применяется трехпроводная система с дополнительным проводом заземления. В старых домах частного сектора остается по-прежнему два провода без заземления. Но смонтировать его своими силами совсем не трудно, и тогда можно быть уверенным в собственной безопасности.

В ряде случаев возникает ситуация, когда фазное напряжение замыкает на корпус, и бытовой прибор оказывается под напряжением, опасным человека. Причем не обязательно касаться поверхности, достаточно встать на мокрое место возле бойлера или стиральной машины. Особая опасность исходит со стороны бытовой техники, которая одновременно подключена к сети и водопроводу.

Следует заземлить следующую технику:

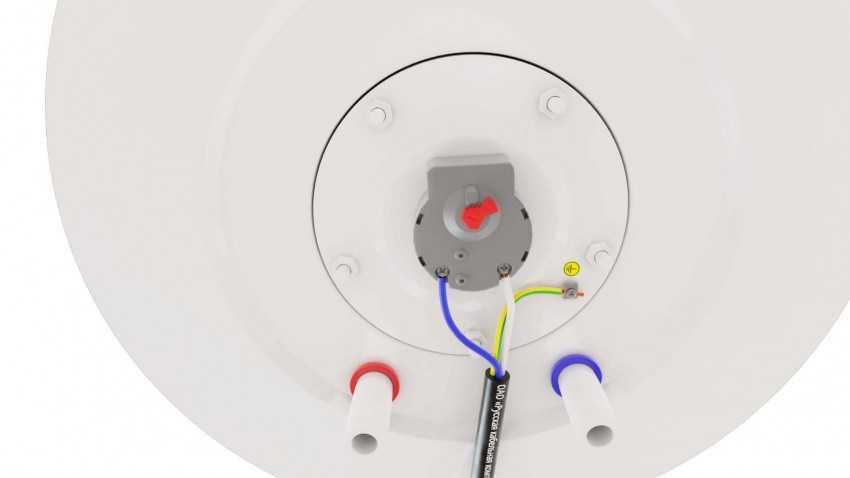

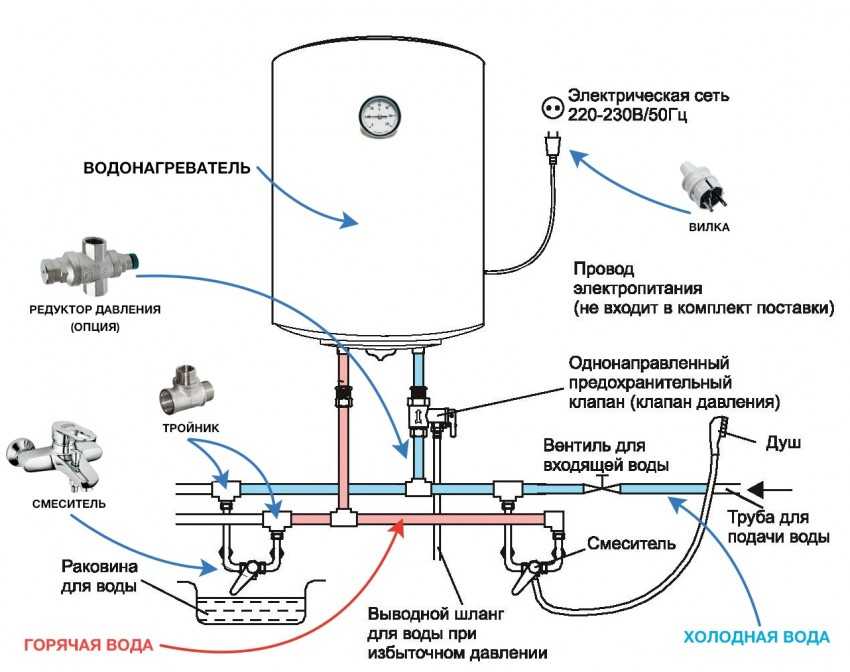

1. 1. Стиральную машину, которая обладает большой собственной электрической емкостью и во влажном помещении даже заземленная через евророзетку может щипаться. Подключенная к водопроводу из металлических труб она представляет повышенную опасность. То же самое относится к бойлеру.
2. 2. Микроволновую печь, в которой используются сверхвысокие частоты. Если в розетке плохие контакты, она начинает испускать лучи на уровне, опасном для здоровья. На многих изделиях сзади есть специальное место для заземления.
3. 3. Варочные панели, электроплиты, электродуховки. Имеют большую мощность, условия работы внутренней проводки крайне тяжелые, высока вероятность пробоя.
4. 4. Персональный компьютер, блок питания которого дает большую утечку. От этого снижается производительность.

Когда прибор заземлен, то в момент касания к нему человека, он не ощутит удара. Назначение заземления – отвести ток, который пробивает на корпус, в землю. Именно поэтому при касании к неисправному, но заземленному электроприбору  напряжение на корпусе не опасно для человека. Он не становится единственным проводником тока, через который тот начинает стекать в слой земли.

Зануление тоже предназначено для предотвращения поражения человека. Но подключается и работает оно по другому принципу. Если прибор оказывается под напряжением, он отключается. Многое зависит от приборов отключения, которые применяются. Это могут быть плавкие предохранители или автоматическое устройство. В любом случае они защитят человека.
