Устройство, выбор, принцип работы и монтаж греющего кабеля для водосточных труб

Как правильно выбрать систему обогрева

Такие системы различаются в первую очередь по типу нагревательного элемента. Возможны варианты с использованием кабеля или плёночных обогревателей. Второй способ имеет много общего с системой «тёплый пол»

Важное отличие в том, что плёнка должна располагаться внутри кровельного пирога, потому что она не рассчитана на серьёзные нагрузки и слабо приспособлена к механическим повреждениям. А вот кабель наоборот, может находиться на поверхности кровельного материала

Но провод может укладываться и внутрь. Это используется обычно при устройстве системы обогрева плоских крыш, а ещё при строительстве многоэтажек. Для обогрева водосточных желобов и труб используется исключительно кабель.

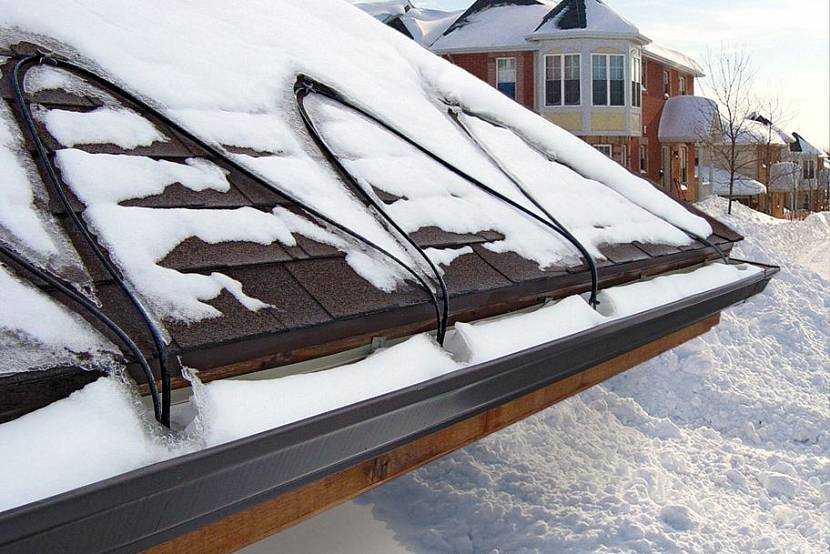

Кабель применяется для наружного обогрева кровлиИсточник domsireni.ru

Характеристики разных видов нагревательных элементов:

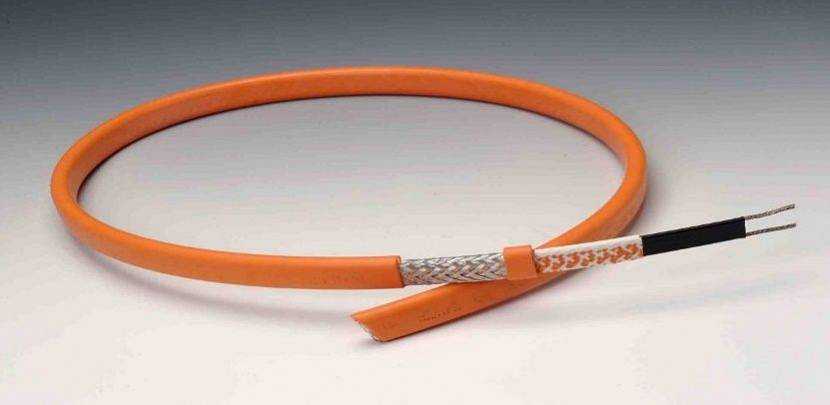

Саморегулирующийся провод

Это матрица с изоляцией из полимера и двумя жилами проводов внутри. Также сюда входит металлическая оплётка и дополнительный слой изоляционного материала. Если снаружи становится теплее, то количество токопроводящих путей внутри матрицы уменьшается и вследствие этого температура нагревателя понижается. Достоинств у такого вида нагревателя много. Во-первых, монтаж кабеля выполняется быстро и не требует большого опыта. Во-вторых, сама матрица устойчива к перехлёстам и точечным нагревам, благодаря системе саморегуляции температуры. В-третьих, использовать такой кабель можно в комплексе с абсолютно любыми кровельными материалами. Важным плюсом является то, что система выбирает оптимальную температуру и тем самым предотвращает потребление лишней электроэнергии. Возможна установка таких нагревателей без использования датчиков погоды, а также с помощью саморегулирующегося кабеля можно отапливать водостоки.

Саморегулирующийся провод наиболее легко монтируется на крышуИсточник raychemfutokabel.hu

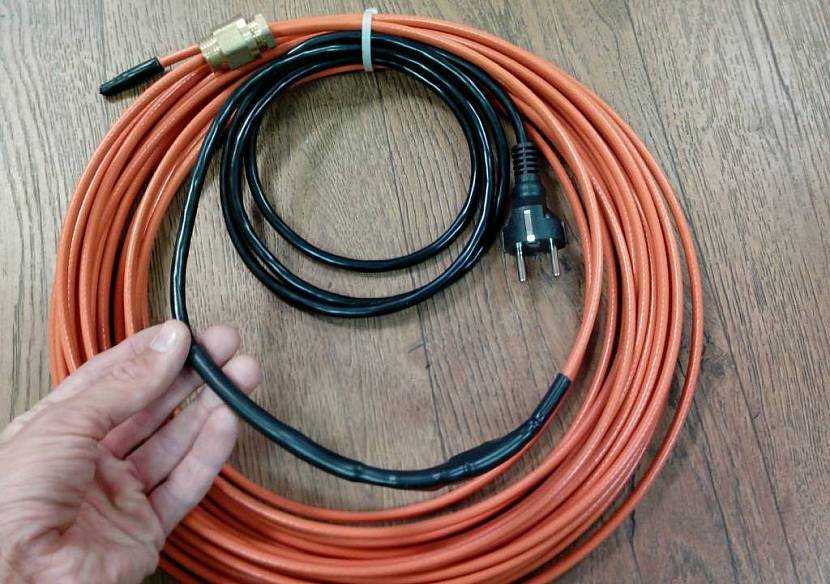

Резистивный провод

Нагрев происходит из-за сопротивления проводника. Такой кабель может быть двухжильным и одножильным. Изоляция изготавливается из слоя полимера, а на более качественных моделях используется нихромовая сердцевина

При установке такого кабеля нужно обратить внимание на то, что и начало, и конец каждого провода должны обязательно сходиться в одной точке. Существует один довольно серьёзный минус такой системы обогрева: в случае точечного повреждения полностью весь антиобледенительный комплекс выходит из строя

Монтаж производить неудобно, потому что резистивный кабель нельзя резать. Такой способ подходит для обогрева больших площадей кровли.

Резистивная система более сложная, ее лучше доверить опытному мастеруИсточник teploobogrev.ru

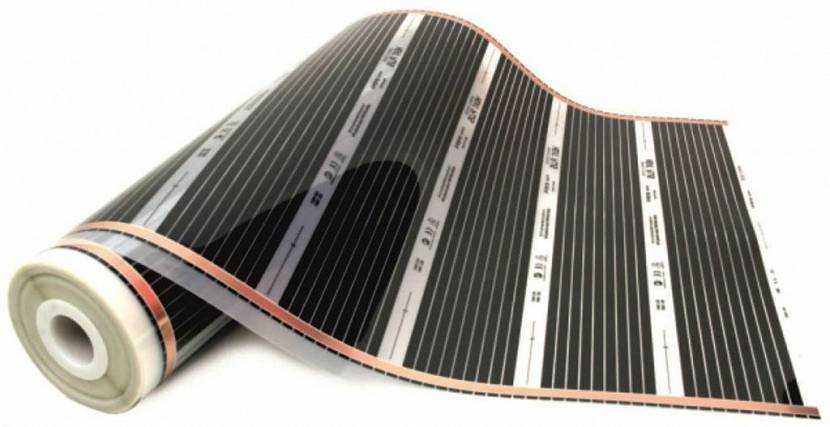

Плёночный нагреватель

Представляет собой гибкую плёнку, с жилами из карбонового проводника. Греет такой материал всей поверхностью, так как токопроводящие полосы расположены часто и по всей площади нагревателя. Очень удобно перевозить и хранить, потому что продаётся такая плёнка маленькими рулонами. Крепится этот материал только под кровельное покрытие, поэтому использовать его можно только в случае реконструкции крыши или же в процессе строительства. Монтаж такого обогревателя стоит доверить специалистам. При возникновении местных повреждений, система обогрева не выходит из строя, но теряет эффективность. В процессе ремонта всегда есть возможность заменить повреждённый участок плёночного нагревателя. Хотелось бы отметить, что плёнка очень безопасна, она не самовоспламеняется. Равномерный прогрев поверхности даёт хорошую экономию электроэнергии.

Пленочный обогреватель монтируют с внутренней стороны крышиИсточник liquidsystems.ru

При выборе материалов стоит обратить внимание на их стоимость. Дороже всего использовать плёночный обогреватель

Саморегулирующийся кабель стоит немного дешевле, а самый бюджетный вариант – это резистивный провод. Но хотелось бы отметить, что обогрев кровли с использованием саморегулирующегося кабеля более экономичен и в перспективе даст неплохую выгоду. Также обратите внимание на то, что установка антиобледенительной системы на поверхность кровли возможна только при наличии снегозадержателей. Иначе вся сеть будет просто сорвана при обильном снегопаде. Различные усовершенствования и опции делают весь комплекс более дорогим, но выбор остаётся всегда за вами. Помните, что заказывать отопительную систему для кровли следует, исходя из особенностей именно вашей крыши.

Систему обогрева выбирают исходя от вида и особенностей кровлиИсточник ms.decorexpro.com

Обледенение кровли

Каждый домовладелец рано или поздно сталкивается с проблемой образования на кровле сосулек и наледи. В зимнее время это явление способно доставить немало хлопот и существенного материального ущерба.

Речь идет не только об очевидной угрозе падающих сосулек, но и о скрытом от глаз вреде — разрушении кровельных узлов и покрытия кровельного материала. Застывший лед своей массой способен деформировать карниз крыши и повредить водосточную систему.

Владельцы домов часто задаются вопросом — почему наледь образуется не только в момент весенней оттепели, а в течении всей зимы? К этому приводит ряд причин:

1. Теплопотери дома через кровлю. Недостаточное, или же неправильно сделанное утепление кровли позволяет теплу уходить наружу через крышу. Кровельный материал нагревается, снег тает и превращается в наледь. При этом растаявший снег быстрее всего остывает на холодном карнизе, образуя сосульки.
2. Слишком сложная геометрия кровли. Многогранная кровля с многочисленными ендовами, углами, куполами и перепадами способна задерживать на себе очень большую массу снега, нижний слой которого будет неизбежно подтаивать, образуя наледь.
3. Неустойчивая погода. Краткие периоды оттепели и заморозков — самая частая причина обледенения кровли. В некоторых регионах такие периоды длятся всю зиму. Теплым днем кровля оттаивает, образуя целые ручьи, а ночью вся эта масса схватывается льдом.

Снег тоже способен доставить неприятности домовладельцу — большой объем снежных масс перегружает перекрытия кровли и может привести к перекосу всей конструкции, а лавинообразный сход снега с крыши — частая причина разрушения близлежащих построек, повреждения автомобилей и травм пешеходов.

Точка росы и замерзания влаги

Необходимость применения подогрева кровли

Снег, как известно, не только «кружится, летает и тает», но ещё и создаёт массу проблем:

1. Своим весом он может повредить кровлю либо водосточную систему вплоть до образования протечек.
2. Преодолев критическую массу, снежный сугроб может соскользнуть со ската крыши и обрушиться вниз, травмируя находящихся у дома людей или животных.
3. Мягкий и рыхлый снег очень легко превращается в твёрдый опасный лёд: днём под лучами солнца происходит таяние, а ночью образовавшаяся при этом вода замерзает. Лёд не только перекрывает водосточную систему и создаёт своим весом опасность её обрушения, но ещё и в виде сосулек угрожает жизни прохожих.

Заметим, что таяние снега может наблюдаться и в мороз, если крыша плохо утеплена («тёплая кровля»). На этот раз причиной таяния становится тепло внутреннего пространства дома. Стекая на более холодные карниз и водосток, талая вода замерзает, образуя наледи и сосульки.

Такие «украшения» превращают крышу дома в источние опасности для окружающих

Игнорировать проблему льда и снега на крыше нельзя. Но вместо того чтобы удалять их механическим способом, можно применить более простое и современное решение: закрепить на кровле и водостоке нагреватели. Это и есть суть системы антиобледенения.

Принцип работы системы обогрева крыши

В нашей стране зимы порой бывают лютые и образование наледи не редкость. Снег скапливается на крыше, и когда температура повышается, то он начинает таять, а ночью опять замерзает из-за чего появляются опасные сосульки на кровле. И все это приводит к ее разрушению.

Есть только один выход из этой ситуации, это просто обеспечить беспрепятственное стекание воды в канализацию. Есть специальные устройства которые позволяют таять льду на крыше.

Но только одной этой системы мало, потому что талая вода будет уходить в желоба и трубы и после чего замерзать. Тогда есть риск, что образовавшийся тяжелый лед сорвет крепления которые держат трубы, и все это потом упадет вниз.

Главный принцип данной системы, это осуществление обогрева в местах:

• на выступах кровли;
• в сточных желобах;
• во всех элементах водосточных труб;
• на всех соединениях крыши.

Нагрев водостока

Кроме того что имеется в системе греющий провод, есть еще и другие элементы:

• распределительный блок;
• датчики;
• контроллер;
• щит управления.

В функции распределительного блока входит соединение нагревательного и силового провода. У него есть сигнальный кабель, который подходит к блоку с измерительными приборами. Данное устройство монтируется на крыше, и изначально защищено от проникновения в него воды.

Измерительные приборы показывают количество осадков и температуру. Устанавливаются они в желобах и на крыше. Система обогрева работает на показаниях этого датчика, именно на основании этого и срабатывает нагревательная система.

Проектирование

Монтаж системы обогрева

Кроме самой нагревательной основы еще понадобятся некоторые компоненты:

1. Датчик температуры. Лучшим вариантом будет небольшая метеорологическая станция. Она сможет отслеживать не только температуру, но и влажность, а также уровень осадков.
2. Терморегулятор. Для таких целей преимущество отдается электронному изделию. Он более точно отслеживает колебания и выдерживает достаточные нагрузки.
3. Холодный кабель. Обычно берется в двойной оплетке. Он будет служить силовым для подключения нагрузки. Сечение подбирается в зависимости от общего потребления системы.
4. Сигнальные кабеля. Применяются для датчиков температуры и влажности.
5. Автоматический выключатель. Количество полюсов будет зависеть от входящей сети.
6. Монтажные коробки. Одна понадобится для терморегулятора, одна для автомата, если он не будет установлен в общем щите и еще одна для метеостанции.
7. УЗО. Обязательный элемент. Это устройство позволит отслеживать малейшие утечки и сразу же прекращать подачу электрического тока, чтобы защитить всех жителей дома.
8. Муфты для герметичного подключения кабелей. Крепежный материал в виде саморезов, дюбелей, скоб для провода.

Схема подключения греющего кабеля

Теперь необходимо вычислить, какая длина греющего кабеля потребуется. Для этого нужно измерить длину всех горизонтальных и вертикальных участков. Обычно в водосточный желоб укладывается две нитки, поэтому полученный результат нужно умножить на два

Для вертикальной водосточной трубы также две, но нижнюю часть важно дополнительно утеплить, т. к. она находится ближе к земле и может сильнее промерзать

К получившемуся результату следует прибавить около 10% запаса. Он уйдет на то, чтобы сделать дополнительные витки в воронках. Длина отрезка, который будет находиться на крыше, зависит от того, какой способ монтажа будет выбран. Он может осуществляться в несколько ниток или змейкой. Высота петли змейки подбирается согласно рисунку уложенного настила, но она не должна быть меньше ширины, на которую обычно образуется наледь (в среднем это значение достигает 35‒40 см). Если на крыше есть внутренний угол (ендова), то в него также обязательно укладывается греющий кабель. Минимум его нужно на ⅔ ее длины в две линии

она находится ближе к земле и может сильнее промерзать. К получившемуся результату следует прибавить около 10% запаса. Он уйдет на то, чтобы сделать дополнительные витки в воронках. Длина отрезка, который будет находиться на крыше, зависит от того, какой способ монтажа будет выбран. Он может осуществляться в несколько ниток или змейкой. Высота петли змейки подбирается согласно рисунку уложенного настила, но она не должна быть меньше ширины, на которую обычно образуется наледь (в среднем это значение достигает 35‒40 см). Если на крыше есть внутренний угол (ендова), то в него также обязательно укладывается греющий кабель. Минимум его нужно на ⅔ ее длины в две линии.

Правильное размещение кабеля

Мощность кабеля для каждого конкретного случая рассчитывается индивидуально, но есть несколько усредненных значений:

• В нормальных условиях за отправную точку берется мощность в 22 Вт для резистивного и 30 Вт для саморегулирующегося кабеля на 1 погонный метр.
• Для мягкой кровли и пластиковых стоков мощность на один погонный метр не должна превышать 17 Вт.
• При возможности сильного обледенения для металлического желоба допускается применение двух ниток с мощностью в 50 Вт на погонный метр.
• При большой ширине канавки могут укладываться не две, а три и больше линий.
• Если чердак холодный, то хватит 70 Вт/м2. В случае когда чердак используется под мансарду, тогда количество витков и линий рассчитывается так, чтобы получилось от 200 Вт/м2.

Теперь, зная общую протяженность всей магистрали и мощности каждого проводника, можно высчитать общее потребление. В соответствии с этим значением выбирается автоматический выключатель, сечение холодного кабеля и терморегулятор.

Монтаж системы кабелей для обогрева кровельного покрытия

Самый важный момент в процессе сборки системы кабелей – это правильно распределить их по необходимым участкам. Поэтому монтаж подразумевает под собой связку нескольких участков кабеля в один узел. Это связка так и называется – узел.

Какие участки объединяются между собой:

• Часть кровли ближе к карнизу. Здесь ширина участка определяется по мере необходимости, чаще от снегозадержателей до края. На плоскости кровельного материала кабель греющий крепится специальными полосками и зажимами или клепками. Монтаж производится зигзагообразно.
• Желоба водосточной системы.
• Трубы вертикальные водостока.

Посмотрите на фото выше, на нем показано, как можно провести монтаж одного кабеля для обогрева, который бы охватил сразу и плоскость крыши, и лотки водосточной системы. И это один из вариантов, который можно назвать экономичным в плане расхода материалов.

После того как греющий кабель для обогрева кровли и водостока будет полностью установлен и закреплен, можно проводить его подключение к силовой сети через распределительное устройство. Поэтому еще до того как начнется монтаж, нужно определиться с местом установки двух комплектующих узлов. Оптимальный вариант – провести монтаж под кровельной конструкцией на чердаке, к этому месту должен быть свободный доступ.

Если все монтажные процесс проведены, необходимо перейти к пусконаладочным работам

Обратите внимание, что эти работы – обязательное условие, которое зафиксировано Правилами УЭ в главе 1.8. что необходимо сделать:

• Провести проверку сопротивления во всех уложенных кабельных системах. То есть, проводится измерение показателя сопротивления каждой жилы и проверяется это значение с паспортными данными самого кабеля для обогрева.
• Обязательно устанавливается заземление всей системы.
• Проводится проверка на предмет ее отключения при нештатных ситуациях.
• Прозванивается каждый кабель, где проверяется фаза и ноль.
• Автоматика также тестируется на предмет правильной работы.
• Обязательно составляется акт приемки всей системы обогрева.

Итак, все готово, можно запускать процесс обогрева кровли и водостока. Самая простая схема – это пуск на реле, которое снимает блокировку питающего кабеля. Более сложные схемы имеют в своем составе реле времени. То есть, пусковое реле включается на определенное время, которое задается температурным режимом работы всей системы обогрева. Как только реле времени отключится, включаются датчики осадков и воды. Они контролируют количество осадков, выпавших на крышу дома.

Если осадков много, система обогрева кровли работает, как только осадки прекращаются, все кабели отключаются одновременно. При этом система обогрева водостока продолжает работать, пока не просигнализирует датчик воды (имеется в виду талой воды). То есть, в лотках и трубах системы водостока не будет воды, система работать тоже не будет. Получается так, что автоматика контролирует весь процесс и регулирует, какой узел должен работать, а какой нет. Обычно система обогрева водостока работает дольше, потому что нельзя допустить, чтобы талая вода, проходящая по желобам и трубам, замерзла.

В принципе, ничего сложного в процессе укладки кабельной системы нет. Главное, как уже было сказано выше, это правильно распределить участки и узлы, а также надежно закрепить кабель. На фотографиях выше было показано несколько способов крепления, хотя это не единственный вариант. Тающий снег, поток воды – это достаточно серьезные нагрузки при низкой температуре на улице. Так что крепление необходимо проводить по всем правилам, учитывая требования условий эксплуатации.

Добавим, что, разобравшись со схемой укладки нагревающих проводов и учитывая некоторые технические моменты, можно монтаж провести своими руками.

Провода для обогрева

Наиболее часто обогрев водостоков кровли выполняет специальный саморегулирующийся кабель. Но существуют и другие виды таких коммуникаций для прогрева желобов и воронок, рассмотрим каждую из них:

1. Резистивный провод с постоянным сопротивлением. Считается самым доступным вариантом для обустройства обогрева крыши. Состоит из двухжильного провода и оплетки. Благодаря постоянному сопротивлению довольно надежен, обеспечивает постоянную высокую температуру;
2. Силовой провод. Это хороший вариант для обогрева внутреннего водостока, или если нет средств для организации специального отопления. Такой кабель осуществляет непроизвольный нагрев за счет повышения температуры во время обычной работы. Он подойдет для районов с небольшим перепадом температур;
3. Саморегулирующийся считается наиболее популярным. Он подходит даже для отопления плоской крыши. Представляет собой матрицу, которая реагирует на изменение температуры водостока. Если градус резко понижается, то матрица начинает активно нагревать свои контакты и производится общий нагрев площади крыши. Очень удобным является тот факт, что аналогично производится и понижение температуры нагревательного элемента. Для управления системы используется специальная схема.

Вы можете обустроить свой водосток при помощи греющих проводов, которые прокладываются непосредственно в отводах или воронках, либо установить комбинированный тип отопления стоков. При таком типе обогрева водостоков используется силовой кабель для наружных желобов, а матрица – для воронок или внутренних коммуникаций.

Естественно, такие обогреваемые системы работают за счет электрического тока. Следует знать, что при высоких морозах возможны достаточно серьезные энергозатраты. К примеру, для обеспечения обогрева одного погонного метра водостоков требуется приблизительно 18–30 Вт, в зависимости от типа выбранного провода.

Желательно сразу же обсудить со специалистом максимальную температуру прогрева изоляции саморегулирующегося и силового провода. Если при отоплении металлического стока проблем не возникнет, то некоторые пластиковые водосточные системы плохо переносят нагрев.

Видео: обогрев кровли и водостоков

Виды кабеля

Нагревательные виды бывают следующих типов:

Резистивный греющий кабель

Резистивные

Обладают более простой конструкцией и предназначены для установки в пол и постановке в трубопроводах, диаметр которых не превышает 40 мм. Принцип работы состоит во включении обогрева при помощи устанавливаемых датчиков температуры. При снижении ниже установленного, система автоматически включается и происходит нагрев током элементов, которые направляют получившееся тепло на трубы.

После достижения необходимой температуры система автоматически отключается. Сам кабель состоит из металлической жилы, обернутой изоляционным материалом. Из-за простоты устройства он обладает возможностью сохранения параметров в течение всего периода работы устройства, а также обладает высоким удельным тепловыделением.

Цена его более дешевая, чем у саморегулирующегося. Самой большой минус у резистивных материалов – это необходимость смены всего нагревательного участка в случае наличия неисправности, так как демонтировать какой-либо участок произвольно недопустимо. В продажу поступает в виде готовых секций определенного размера. При подборе необходимо помнить, что при разной длине секций применяются жилы, обладающие различными материалами.

В случае обрезания происходит увеличение удельного тепловыделения, что вызывает перегрев изоляции и дальнейшую поломку. Максимальный эффект при монтировании данного вида компонентов в трубопровод можно получить при дополнительном проведении изоляции трубы.

Наиболее часто в магазинах можно встретить 4 вида резистивных нагревающих элементов, различающихся наличием жил и дополнительного экранирования (одножильный, одножильный экранированный, двухжильный, двухжильный экранированный). На каждом кабеле нанесена информация о типе, удельной мощности, напряжении и дате изготовления.

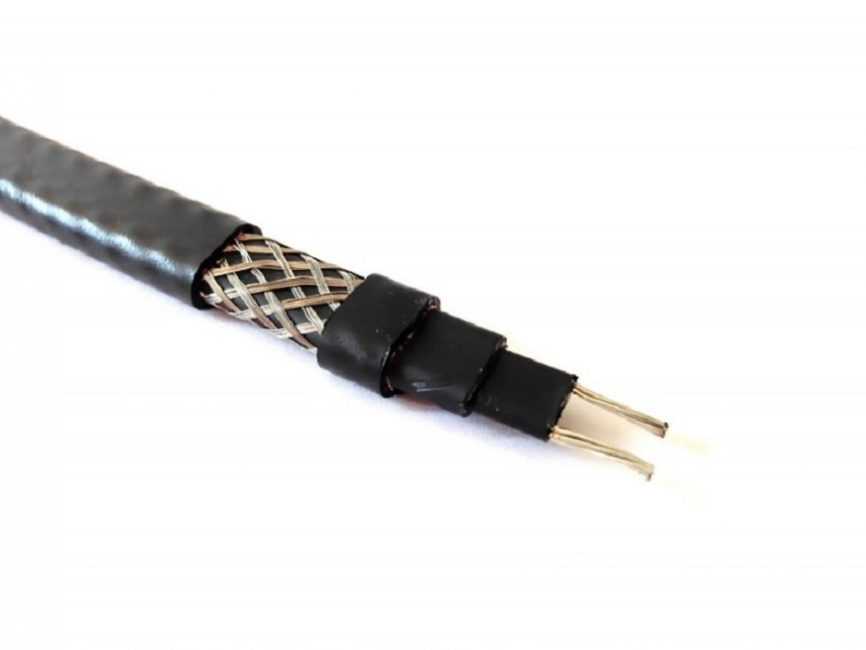

Саморегулирующийся греющий кабель

Саморегулирующийся

Саморегулирующийся кабель устанавливается для обогрева трубопроводов большого диаметра, кровли и больших промышленных помещений. Система самостоятельно, без применения каких-либо датчиков, начинает греть, реагируя на уменьшение температуры. В нагревательных компонентах данного типа внутри устанавливается несколько полупроводниковых жил, обладающих возможностью изменять сопротивление при повышении или понижении температуры. В случае падения температуры происходит снижение сопротивления, что автоматически повышает выработку тока и приводит к дальнейшему нагреву.

Саморегулирующийся кабель может сработать на любые, даже небольшие термические изменения, на разных участках поверхности. Соответственно, нагрев на различных частях труб может быть абсолютно разным, что позволяет использовать максимально эффективно и добиться экономичности.

Одним из плюсов – это надежность. Например, он не перегреется и не выйдет из строя, даже если произойдет перехлест на каком-либо его сегменте. Кроме того, можно производить нарезку на любую необходимую величину, что в дальнейшем способствует упрощению монтажа и ремонта греющих компонентов.

Минус является относительно небольшой срок службы полупроводниковой матрицы (в среднем около 20 лет), из-за этого данный вид греющего элемента желательно использовать в открытом доступе. Поэтому для таких работ, как постановка нагревательного кабеля в пол желательно применять резистивный тип.

Зональный нагревательный греющий кабель

Зональный

Зональный нагревательный по характеристикам и стоимости находится между резистивными и саморегулирующимися материалами. Данный вид по многим характеристикам схож с резистивным, но обладает одним из главных плюсов саморегулирующихся элементов:  возможность вырезания сразу на объекте.

Проводники обматываются слоем изоляции, поверх которого укладываются материал из сплавов (например, нихромовая нить), обладающих высоким сопротивлением и осуществляющий обогрев.

Греющий кабель с экраном и без. Какой выбрать?

Греющий кабель саморегулирующийся: виды, монтаж, применение для обогрева кровли, водостоков, труб водопровода

Инфракрасный потолочный обогреватель с терморегулятором — современные технологии в вашем доме (Цены) +Отзывы

Почему скапливается лед

Причины появления наледи относятся к внешним и внутренним факторам:

• Частые изменения температуры. Это приводит к тому, что слой снега, который уже лежал, мог подтаять, после температура упала, он замерз и его накрыл следующий.
• Несоблюдение угла ската крыши. Он должен рассчитываться в согласии с климатическими особенностями конкретной территории.
• Непрочищенные сливные каналы. В осенний период желоба могло засыпать листвой. Она забивает отверстия, что препятствует оттоку воды.
• Недостаточное утепление чердачного пространства.
• Наличие мансардного помещения. При использовании чердачного помещения как жилого выделяется пар, кроме того, это приводит к повышению температуры настила. От этого снег подтаивает, и вода замерзает на морозе.
• Нерегулярная очистка крыши.

Чем грозит обледенение водостоков

Система обогрева водостоков обычно монтируется совместно с обогревом некоторых участков кровли. Перед устройством такого типа стоят следующие задачи:

• Удаление сосулек и намерзших наплывов на кровле.
• Предотвращение прогнивания кровельного настила вследствие скопления влаги.
• Освобождение отверстий от заторов для прохождения жидкости.
• Предотвращение резких перепадов температуры, что может привести к повреждению некоторых материалов.
• Уменьшение веса налегающего слоя осадков, чтобы снизить нагрузку.
• Продление срока службы настила и всей стропильной системы.
• Автоматизация очистки крыши.

Монтируется обычно вместе с обогревом крыши

Средства для обогрева водостока и кровельного свеса

Для предотвращения образования наледей в настоящее время используются различные системы обогрева водостоков и кровли, но в основе практически каждой из них лежит применение специального греющего кабеля и средств автоматики.

Рассмотрим подробнее, какие виды греющего кабеля и регулирующего оборудования существуют, какие из них будут предпочтительнее для выбора.

Какой греющий кабель выбрать

Существует два основных типа греющих кабелей для кровли и водостоков:

Резистивный кабель. На практике представляет собой обычный кабель, состоящий из металлической жилы и изоляции. Резистивный кабель обладает постоянным сопротивлением, постоянной температурой нагрева при эксплуатации и неизменной мощностью. Нагрев кабеля происходит от подключенной к электричеству замкнутой цепи.

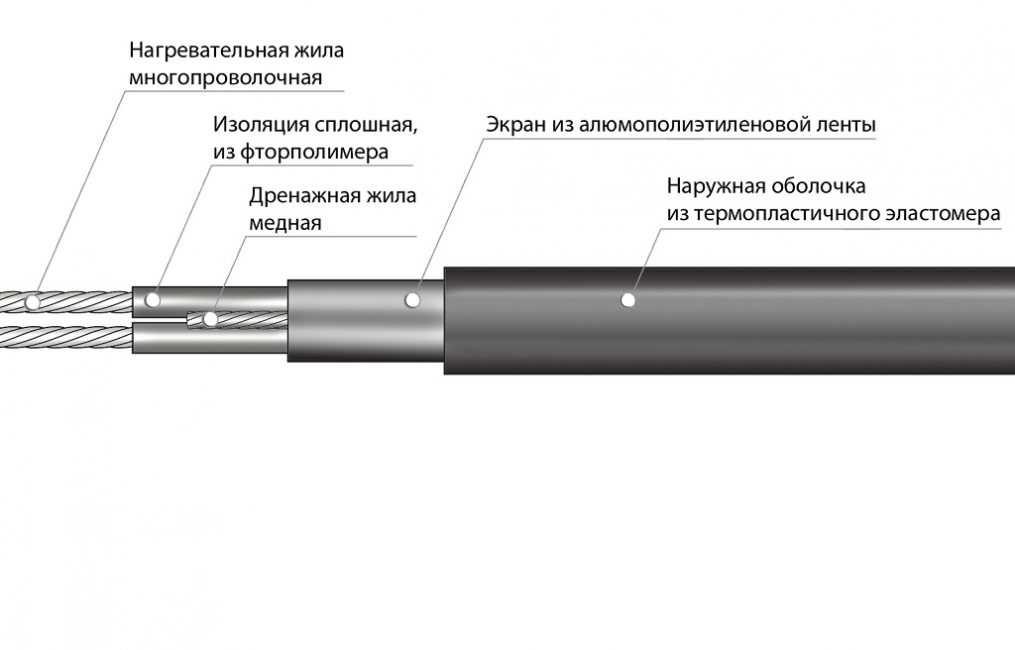

Конструкция (схема) резистивного греющего кабеля

Саморегулирующийся кабель для обогрева водостоков и кровельных свесов более технологичен. Он состоит из греющего саморегулирующегося элемента (матрицы), реагирующего на температуру окружающей среды (водосточной трубы) и меняющего в зависимости от этого свое сопротивление и, соответственно, степень нагрева, а также изоляционной оболочки, оплетки и наружной оболочки.

Каждый из видов греющих кабелей способен обеспечить одинаково эффективный обогрев крыши и водостоков. Однако каждый из них обладает свойственными только ему преимуществами. Так, главным достоинством резистивного кабеля является его намного более низкая цена в сравнении с саморегулирующимся. При этом второй вид более эффективен в плане потребления электроэнергии и неприхотлив к условиям прокладки.

При повышении температуры на улице в матрице кабеля понижается количество проводящих ток путей, благодаря чему мощность и количество потребляемой электроэнергии падает. Температура саморегулирующего кабеля также снижается. Все это позволяет избежать необходимости в использовании датчика температуры, автоматически регулирующего работу кабеля.

Совет от профессионала: Наиболее эффективной по соотношению стоимости и качества принято считать комбинированную систему греющих кабелей. Обычно в кровельной части системы используют недорогие резистивные кабеля, тогда как обогрев водостоков и желобов обеспечивается саморегулирующимися кабелями.

Конструкция (схема) саморегулирующегося греющего кабеля Devi

Что касается расчета энергопотребления и выбора мощности греющих кабелей, то здесь нормой для изделий резистивного типа является кабель мощностью в пределах 18-22 Вт на погонный метр, для саморегулирующихся – 15-30 Вт на метр. Однако следует учесть, что в случае наличия водосточной системы из полимерных материалов мощность кабеля не должна превышать 17 Вт на метр погонный, иначе есть риск повреждения водостока вследствие чрезмерно высокой температуры нагрева.

Состав системы обогрева водостока и кровли

Помимо, собственно, греющих кабелей, системы обогрева также состоят из следующих основных компонентов:

• Крепежных элементов.
• Щита управления, обычно состоящего из:

1. входного трехфазного защитного автомата;
2. устройства защитного отключения, как правило, 30мА чувствительностью;
3. четырехполюсного контактора;
4. однополюсных автоматов защиты на каждую фазу;
5. автомата защиты цепи управления термостата;
6. сигнальной лампы.

Компонентов распределительной сети:

1. силовых кабелей, служащих для питания греющих кабелей;
2. сигнальных кабелей, соединяющих датчики термостатов с блоком управления;
3. монтажных коробок;
4. муфт, обеспечивающих герметичность соединений и законцовок всех типов кабелей.

Схема подключения греющего кабеля

Терморегулятора. Регулировка работы кабельной системы обогрева может осуществляться при помощи устройств двух типов:

1. Собственно, терморегулятора. Данный прибор призван включать в работу систему обогрева в заданном диапазоне температур. Обычно рабочий диапазон устанавливается в пределах -8..+3 градуса.
2. Метеостанции. Помимо определенного диапазона температур, метеостанция способна осуществлять контроль наличия осадков и их таяния на крыше. В состав станции входит не только температурный сенсор, но и датчик влажности, а некоторые метеостанции оснащены одновременно и сенсором осадков, и сенсором таяния (влажности).

При использовании в кабельной системе обычного терморегулятора, пользователю потребуется самостоятельно включать систему в работу при наличии осадков и выключать при их отсутствии. Метеостанция же позволяет полностью автоматизировать процесс работы системы и даже запрограммировать задержки ее отключения по времени. В прочем, по стоимости обычные терморегуляторы существенно более выгодны.
