Специальные виды отвёрток
Преимущественно эти виды используются для профессиональных сфер, в частности, машиностроения или электропромышленности. К специальным видам инструментов этого типа относят:
- Torx со штырьком по центру.
- Torq-Set – прибор с асимметричным крестообразным сечением, особенностью которой является сильная затяжка винта. Предназначается для применения исключительно в авиационной промышленности.
- Tri-Wing – инструмент, сечение которого имеет форму трилистника. Используется в сфере авиации и при установке электронных приборов.
- Спаннер или двухштырьковая отвёртка. Используется для установки лифтов, где предусматривается наличие антивандальной защиты.
Также инструменты разного типа отличаются по размерам и по материалам рукоятки. Некоторые из них оснащены пластмассовыми рукоятями, а другие резиновыми.
Крестовые отвёртки: описание, размеры и характеристики
крестом и буквами PH
По размеру креста и номера можно определить размер и самого изделия. Самые маленькие крестовые инструменты имеют номер 000 (на 1,5 мм), и их используют при ремонтах фотоаппаратов или мобильных телефонов.
Далее, идут такие размеры:
- 00 (1,5–1,9 мм);
- 0 (2 мм);
- 1 (2,1–3 мм);
- 2 (3,1–5 мм);
- 3 (5,1–7 мм);
- 4 (от 7,1 мм).
Наиболее используемая модель – второго размера с магнитным наконечником. А самый большой инструмент по размеру, четвёртый, применяют при ремонте автомобилей или другой габаритной техники.
Также маркировка содержит информацию и о толщине стержня инструмента. Чем больше указана цифра, тем толще будет стержень. А длина стержня выбирается в зависимости от вида работ. Наиболее маленькие отвёртки с короткими ручками нужны для работ в тесных помещениях, а длинные применяют там, где затруднён доступ к крепёжному элементу.
Чтобы облегчить свою будущую работу с крестообразной отвёрткой, нужно очень тщательно подобрать её в плане размера. Внимательно смотрите, чтобы размер её жала совпадал со шлицем самореза.
Если они не будут друг другу соответствовать, то вы можете повредить или материал или сам инструмент. Чтобы не прогадать, лучше брать отвёртки разных размеров. Те же мастера всегда предпочитают пользоваться наборами для разных нужд.
Что означает PH, PZ и PX на крестовых отвёртках
Так, маркировкой Ph, как уже упоминалось, обозначают все крестовые отвёртки. Расшифровка этой отметки – сокращение от Phillips – компании, которая имеет патенты на винты с крестообразными выемками и отвёртками под них.
Современные модификации отвёрток, маркированных как Ph, имеют на жале дополнительные насечки, которые фиксируются в головке самореза более плотно, вследствие чего отвёртка не выскакивает из рук.
Маркировкой Pz отмечены более совершенные модификации отвёртки, оснащённой крестообразным жалом. Полное название Pozidriv. В отличие от первого типа, эта модификация оснащена дополнительными лучами, а жало может в головке крепежа фиксироваться ещё надёжнее.
Изделия этого вида используют в таких сферах, как:
- Сборка мебели.
- Установка деревянных изделий.
- Монтаж гипсокартонных изделий.
- Установка конструкций на основе алюминиевого профиля.
А вот отвёртки, маркированные как PX – это наиболее современные и усовершенствованные модели. Крестообразное жало небольшое, тупое, предназначено для работы с крепежами мобильных телефонов.
Также есть ряд других крестообразных инструментов, которые, как и другие фигурные изделия, применяются гораздо реже остальных и имеют профессиональное назначение. Среди них:
- Phillips Square-Driv.
- Philips Quadrex.
Разновидности
На сегодняшний день имеются десятки видов отверток. Однако наиболее распространенными считаются такие виды, как плоская отвертка и крестовая шлицевая отвертка. На их основе разрабатываются и создаются остальные типы данного инструмента. Рассмотрим их подробнее.
Плоская отвертка
Самый первый вид инструментов, имеющих плоский шлиц, был известен еще с XV века. Сохранился с определенными изменениями до сегодняшнего дня. За счет своей универсальности может использоваться под различные виды крепежа, включая винт. Плоская прекрасно держится в пазу и позволяет без особых проблем создавать хороший крутящий момент. Также плоскую конструкцию отличают следующие характеристики:
- Помимо стандартного применения, хорошо используются в подстроечных электротехнических схемах, позволяют открывать замки со шлицевыми пазами;
- Плоский шлиц имеется на многих инструментах, например, пластинах, ножах. Это означает, что не сильно затянутый винт можно открутить с помощью указанных инструментов;
- Такие принадлежности хорошо применить при отделочных работах, в том числе в пружинных механизмах.
При этом есть и один серьезный недостаток — слабая устойчивость. Достаточно небольшого бокового усилия и она выскользнет из паза. Фиксация лишь в одной плоскости не мешает шлицу скользить вдоль всего винта.
Отвертка крестовая
Является модернизированным вариантом плоской конструкции. Цель состояла в устранении недостатков плоского шлица. Последний норовил выскочить из паза, а при закручивании винта до упора головка могла сломаться.
Решение нашел Филлипс, разработавший вышеописанный шлиц. За счет него небольшое отклонение по вертикали не приведет к выдергиванию инструмента. Ограничители в боковом смещении надежно держат шлиц в крепеже. Удобство было сразу оценено столярами и плотниками
Особенно это было важно при вкручивании шурупов в деревянные конструкции. Производительность возросла практически в несколько раз
Однако и они имеют недостатки:
- Требуются большие усилия для работы с инструментом. Это ведет к быстрому изнашиванию крестовых шлицев;
- Нужно прилагать постоянную силу для того, чтобы держать инструмент в нужной плоскости. В результате работник быстро утомляется;
- Крестовая ограничена по своим размерам. Очень маленькие с подобным шлицом не производятся, поскольку они не будут востребованы.
Несмотря на указанные минусы, шлиц Филлипс завоевал значительную популярность у представителей рабочих профессий. 75 процентов крепежных изделий изготавливаются именно под данную модификацию.
Недавно был разработан усовершенствованный вариант крестового шлица под названием Torx. Ему не страшна прочная фиксация. Позволяет хорошо защищать сложные изделия от несанкционированного ремонта. Налажен также выпуск со сменными крестовыми головками, называемыми битами. Такие инструменты должны быть в каждом домашнем хозяйстве опытного мастера.
Маркировка и размеры шлицевой отвёртки

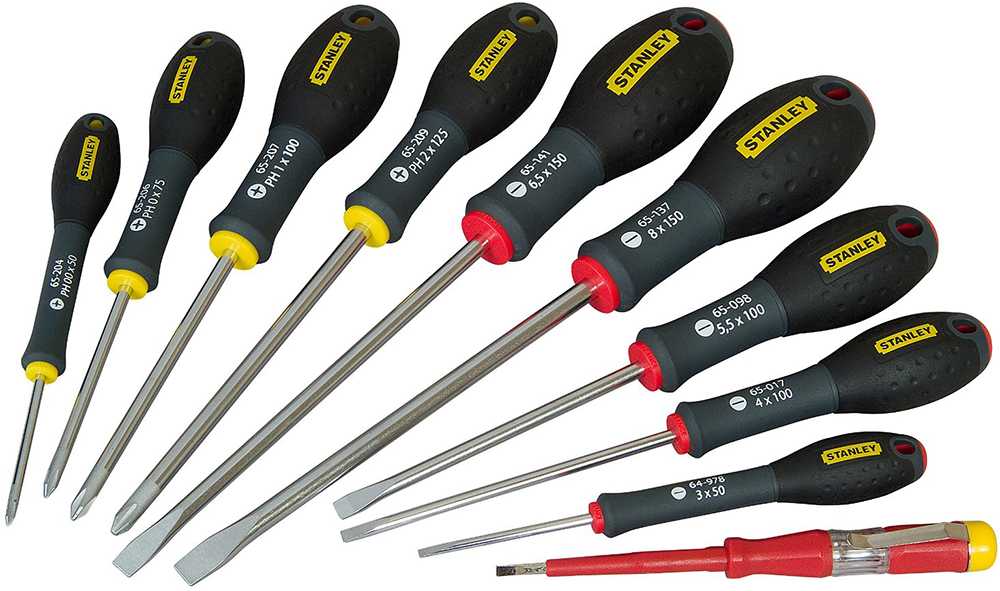

Брендовые инструменты имеют специальную маркировку, нанесённую на торце рукояти или на её плоской части. У качественных инструментов маркировка соответствует общепринятым стандартам международной классификации ручного столярного инструмента.
Если отвёртка используется в домашних условиях, например, с её помощью закручивают и откручивают шурупы или саморезы, то на неё нанесена маркировка:
- SL — так обозначается стандартная шлицевая плоская отвёртка;
- PH — модели с крестовым наконечником;
- PZ — крестовые отвёртки с насечёнными тонкими лучами.
Также маркировка может быть выполнена в виде круга с изображением, соответствующим форме наконечника. Например, для обозначения плоских моделей используется рисунок в виде полоски, крестовая отвёртка обозначается крестиком.
Также указана информация о длине стержня и размере наконечника. Например, круглая маркировка с прорезью, по диаметру которой высечены 1,5х7,5х135 мм говорит, что перед вами плоская отвёртка для работы с крепёжной фурнитурой со шлицами размером 7,5х1,5 мм. Длина рукояти равняется 13,5 см.
Крестовые модели имеют другую маркировку. На них наносят обозначение следующего вида: PH 2х90 мм. Это означает, что длина вала изделия составляет 90 мм, а 2 — это номер диаметра шляпки фурнитуры.
Таблица: размеры шлицевых отвёрток
| Обозначение отвёрток | Номинальный диаметр, мм | Площадь рабочей поверхности, мм | Длина стержня мм | Длина рукояти, мм | Диаметр рукояти, мм | Диаметр стержня, мм |
| 0963 | 1.4–2.0 | 0.25 × 0.8 | 85 | 45 | 12 | 0.8 |
| 0964 | 2.5–3.0 | 0.4 × 1.6 | 1.6 | |||
| 0965 | 3.5 | 0.5 × 2.3 | 105 | 55 | 15 | 2.3 |
| 0966 | 4.0 | 0.6 × 2.8 | 155 | 80 | 18 | 2.8 |
| 0967 | 5.0 | 0.8 × 3.5 | 180 | 3.5 | ||
| 0968 | 6.0 | 1.0 × 4.5 | 215 | 90 | 22 | 4.5 |
| 0969 | 8.0 | 1.2 × 6.0 | 250 | 100 | 25 | 6.0 |
| 0971 | 10.0 | 1.6 × 8.0 | 8.0 | |||
| 0972 | 12.0–14.0 | 2.0 × 9.0 | 300 | 100 | 25 | 9.0 |
| 0973 | 16.0 | 2.5 × 11.0 | 11.0 | |||
| 0974 | 18.0–20.0 | 3.0 × 11.0 | 350 | 100 | 25 | 13.0 |
Нестандартные применения
Бывает так, что необходимо что-то закрутить в труднодоступном месте, куда может пролезть только стержень отвёртки. А под рукой нет специального инструмента, способного удерживать крепёжный элемент. Тогда приходится идти на такое ухищрение, как намагничивание наконечника. Тогда болт или шуруп будет легко держаться на наконечнике, что позволит доставить его и закрутить в любом месте. Следующие шаги покажут, как намагнитить отвёртку в домашних условиях:
При помощи магнита. Для этого подойдёт мощный магнит, желательно неодимовый. Чем сильнее будет магнит, тем лучше эффект от намагничивания. Купить необходимый магнит можно на рынке либо в хозяйственном магазине. Если же дома лежат старые жёсткие диски от компьютера, можно использовать магниты, находящиеся в нём. Для правильного намагничивания необходимо очистить поверхность стержня от загрязнения и высушить поверхность после обработки. Затем необходимо взять магнит и проводить по стержню инструмента от рукоятки до наконечника, делать это нужно несколько раз, затем провернуть инструмент на четверть оборота и проделать то же самое с каждой стороной. Проводить магнитом нужно только в одном направлении. Если после окончания процедуры инструмент не в состоянии удерживать крепёж, то весь процесс необходимо повторить заново. В случае повторной неудачи, стоит заменить магнит более мощным. Инструмент из хорошей стали способен удерживать магнитные домены до нескольких месяцев. Если инструмент необходимо размагнитить, то можно провести эту же процедуру, но в направлении от кончика до рукоятки либо постучать инструментом о пол или стену, что поспособствует разрушению магнитных доменов.
С помощью батарейки. Для этого способа понадобится электропровод небольшого сечения длиной не менее одного метра и зачищенными с обеих сторон концами. Лучше всего подойдёт провод сечения 2.5 квадрата с одинарной изоляцией. У провода зачищаются концы, а остальная не зачищенная часть наматывается на стержень отвёртки, образуя таким образом своеобразное магнитное поле. Затем берётся батарейка или крона мощностью от 6 до 9 вольт (не меньше и не больше), к которой подсоединяются зачищенные концы провода. Разницы куда подключать минусовый и плюсовый контакт нет
Важно знать, что обычно инструменту хватает от половины до одной минуты, чтобы полностью намагнититься. По истечении этого времени батарею необходимо отключить от проводов, освободить инструмент и поверить его на крепеже
Если намагничивание прошло неудачно, можно попробовать увеличить количество мотков, расположив их в два слоя друг на друга. Также может помочь увеличение мощности батареи, но следует опасаться поражения электрическим током или искрами, поэтому все манипуляции следует проводить в диэлектрических перчатках.
Есть также несколько вариантов намагничивания инструмента, которые скорее будут считаться любительскими. Можно намагнитить инструмент с помощью шёлкового платка или синтетической тряпки. Если тщательно потереть по наконечнику подобной тканью длительное время, то на какой-то промежуток времени, отвёртка сможет удерживать небольшой болт или шуруп. Если под рукой нет ничего, чем можно намагнитить инструмент, то можно использовать молоток либо тяжёлый гаечный ключ. Для этого необходимо расположить инструмент наконечником по направлению на север и бить по кончику длительное время. Таким образом, магнитные домены выстраиваются по направлению магнитного поля Земли.
Во время проведения всех манипуляций необходимо придерживаться определённых правил, чтобы не пострадал ни организм человека ни сам инструмент. Используя неодимовый магнит, следует помнить, что он имеет очень мощную силу притяжения и способен прищемить часть кожи. Все действия нужно проводить в специальных диэлектрических перчатках.
Устройство и характеристики
Конструктивно отвертка состоит из наконечника, стрежня и рукояти.
Рабочая часть инструмента – это наконечник, или как его еще называют, жало или лопатка, может иметь разную форму.
Для удобства некоторые отвертки производят с намагниченным наконечником, который удерживает метиз и не дает ему упасть.
Рукоятки имеют разные модификации, т.к. некоторые виды работ затруднительно или невозможно выполнить с помощью обычной отвертки с прямой ручкой.
Помимо классической формы, существуют еще три вида рукояток:
• Т-образные – для придания большего крутящего момента;
• Г-образные или L-образные – в виде своеобразного ключа со шлицем в форме шестиконечной звезды;
• Переломные – отличаются возможностью вкручивать детали под любым углом
Стержни отверток бывают разной длины и формы.
Еще один немаловажный нюанс – сталь отвертки должна соответствовать требованиям ГОСТ 47-52 HRC.
Благодаря этому показателю устанавливается оптимальная твердость стержня, и отсутствует риск его поломки при вкручивании с усилием.
В основном для изготовления стрежней используют хромованадиевую сталь.
Дополнительной защитой металла от коррозии служат различные напыления.
Разновидности рукояток
Рукоятки отвёрток за время эволюции бытовых и профессиональных инструментов также прошли немалые изменения. Они стали удобнее, мощнее и крепче. А в некоторые добавились сложные элементы с вращательными механизмами. Кроме традиционных типов, существуют и такие:
- Рукоять с «пяткой». Такой тип отвёртки характерен тем, что стержень располагается вдоль всей длинны инструмента и выходит с обратной стороны. Понятие «пятка» возникло потому, что место, выступающее с другой стороны, образует толстый выступ, по которому можно бить молотком. Используется в грязных и ржавых местах, где отвёртку можно использовать в качестве стамески.
- Рукоять с храповиком. Работает по типу прерывистого движения в одну сторону с преобразованием возвратно-вращательного движения и переключателем, позволяющим менять направление движения. Обычно такие отвёртки выпускают с комплектом различных насадок, позволяющих применять инструмент практически ко всем видам крепежа.
- Поворотная или т-образная. Такая отвёртка изготавливается в виде буквы Т либо с отверстием в верхней части рукоятки для дополнительного рычага, что позволяет такому инструменту максимально туго затягивать крепёжные элементы.
В зависимости от вида работ, труднодоступности крепёжного элемента, а также вида самого крепежа, применяются различные типы насадок и размеры стержней отвёртки. От миниатюрной длины стержня, измеряемой миллиметрами, до самой длинной в несколько десятков сантиметров. От обычной плоской насадки до храпового механизма с шестигранным наконечником. А также существует отвёртка с гибким стержнем для проникания в труднодоступные места.
https://youtube.com/watch?v=aybu1_kYqWw
Признаки и симптомы заболеваний
Хруст — один из характерных симптомов различных воспалительных и дегенеративно-дистрофических патологий, а также врожденных аномалий опорно-двигательного аппарата. Но не основной. Поэтому на приеме у детского ортопеда родители должны описать все тревожащие их признаки заболевания, частоту возникновения, интенсивность, взаимосвязь с каким-либо провоцирующим фактором. Это значительно ускорит диагностику и позволит быстро приступить к лечению.
| Заболевание у грудничков, проявляющееся хрустом в суставах | Характерные клинические проявления |
| Артрит | Общие признаки для всех видов артрита — постепенное усиление болей, формирование над пораженным суставом воспалительного отека, ограничение подвижности, повышение местной и общей температуры, снижение аппетита |
| Ревматизм | Ревматическая лихорадка проявляется артралгиями, припухлостью, отечностью, локальным покраснением кожи, повышением температуры, резким ограничением движений пораженных суставов |
| Дисплазия тазобедренных суставов | На недоразвитие сустава указывают укорочение бедра, асимметричное расположение кожных складок, ограничение отведения бедра. Наиболее информативен симптом соскальзывания Маркса-Ортолани — щелчок, хруст, возникающий при вправлении бедренной головки в вертлужную впадину |
Методы выбора отвертки
Чтобы определить тип инструмента, изучают рабочие задачи и тип крепежа, с которым предстоит работать. Качество отвертки показывают следующие параметры, указывающиеся на корпусе и в технических документах:
- прочность проставляется на корпусе, выбирают для покупки показатель в диапазоне 45–50 единиц. Низшие значения указывают на вероятность изгиба в работе, высшие говорят о вероятности растрескивания;
- материал изготовления предпочтительно выбирать из сплава ванадия и хрома (Cr-V);
- в комплектации должно быть представлено резиновое покрытие для цепкости в руке, а съемные биты нужно покупать с магнитным напылением, чтобы не терялись мелкие крепежные метизы;
- на корпусе должна присутствовать маркировка о соответствии с ГОСТ 17199–1988 (для российских производителей).
Отвертка должна правильно эксплуатироваться, использоваться для определенных целей, только в таком случае инструмент прослужит длительное время.
Тонкости эксплуатации
Смекалка современного человека довольно часто превосходит все ожидания. Предметы и инструменты, предназначенные для одних целей, используются в совершенно противоположном профиле. Например, с помощью отвертки многие люди отскабливают различного рода загрязнения с разных поверхностей, отделяют прикипевшие детали и даже используют наравне со стамеской.
Все эти действия противоречат естественной работе отвертки, соответственно, инструмент довольно быстро приходит в негодность. Остается только сделать выбор между покупкой нового и приведением в порядок старого инструмента.
Починить рукоятку отвертки сможет каждый, а вот заточить испорченное жало дано не всем. Многие пытаются провести спасательную работу правильно, но не всегда результат увенчивается успехом.
Наточить отвертку – дело нелегкое, во многом напоминает принцип обработки лезвия на коньках. Только с крестовыми моделями следует быть крайне аккуратным. Изначально металл нагревается до покраснения, после окунается в смазочную жидкость, затем немного охлаждается и начинается заточка. Сложность данной процедуры заключается в небольших размерах лучей наконечника и неудобства подхода к ним.
После заточки следует намагнитить обработанный инструмент. Для этого следует положить отвертку рядом с магнитом и оставить на некоторое время.
Как заточить крестовую отвертку, смотрите в видео ниже.
Разновидности стержней
Стержни устанавливают разных модификаций для повышения функциональности. Их выпускают нестандартного размера по длине – удлиненные и укороченные, такие же отклонения касаются и рукоятки, что позволяет расположить инструмент для вращения в трудных местах. Чаще всего используются в комбинированных отвертках и моделях с гибким стержнем.
Универсальные стержни комбинированного типа встречаются в комбинированных вариантах или в отвертках с храповым механизмом. Если у отвертки присутствует граненый стержень, то его используют для увеличения силы рычага, а именно другого подручного инструмента, например, плоскогубцев.
Формы шлица и маркировка
Существует более двадцати видов шлицев, каждый из них имеет свою форму, и предназначен для вкручивания совершенно разных крепежных элементов.
К наиболее распространенным видам относятся прямошлицевая и крестообразная отвертки.
Далее по популярности уже идут другие модели, более сложной формы.
1. Шлиц отвертки прямой выполнен в форме лопатки.
Данная модель предназначается для винтов с прямой прорезью, имеет маркировку SL и разную длину шлица.
В основном такие отвертки предназначаются для бытового использования.
2. Крестовая отвертка имеет обозначение PH.
По форме жало отвертки напоминает конус – ее четыре грани образуют крестообразный шлиц.
Используют такой вид не только в быту, но и в профессиональном строительстве.
Преимуществом является повышенная прочность изделия и качественное сцепление инструмента с винтом.
Бывают и универсальные виды таких отверток с комбинацией видов PH и SL.
На сегодняшний день существует два типа крестовых отверстий с маркировками PH и PZ.
Шлиц PZ показан на картинке справа.
В чем отличия PZ и PH?
Если винт имеет головку с обычным крестом – это PH, если же крест между граней имеет дополнительные засечки под 45 градусов, то это PZ.
Отличаются данные типы наконечников еще и тем, что вариант PZ имеет большее углубление, позволяющее лучше фиксироваться в его отверстии.
Крестообразная форма благодаря усовершенствованию помогает лучше выполнять крутящий момент благодаря большей площади прилегания.
Чем выше числовое значение рядом с маркировкой (от 0 до 3), тем больше размер шлица отвертки. Например, маркировка ph3 является наиболее высоким порогом размеров, таким инструментом можно закручивать самые крупные винты, в отличие от первого ph1.
Второй размер является наиболее популярным при проведении различного рода работ.
Требования ГОСТ 17199 распространяются на все слесарно-монтажные отвертки, которые имеют прямой или крестообразный шлиц, за исключением инструмента, предназначенного для проведения электромонтажных работ.
Как сделать отвертку самостоятельно?
Если инструмент нужен срочно – возьмите прут (или гвоздь) подходящего размера, и обточите его в форме плоского шлица. Второй конец лучше загнуть буквой «Г», для фиксации в руке при работе.
При наличии запаса «бит» для отвертки со сменными жалами – можно изготовить портативный инструмент их болта и двух шайб.
Крестообразную отвертку можно сделать из старого ключа для замка, соответствующей формы. Материал ключей достаточно прочный, изнашиваться будет медленно. Такой инструмент можно носить на связке ключей, он всегда будет под рукой.
Итог: Мы с вами рассмотрели, какие бывают отвертки. Несмотря на распространенность этого инструмента – надеемся, что вы получили много новой информации.
