Сфера применения
Подобно другим бронекабелям, ВббШв (и все его разновидности) применяются там, где существует риск механического повреждения трассы в результате прогнозируемого вреда от грызунов либо случайного обрыва в ходе земляных работ, а также при другихх механическихх рисках. Кабель достаточно устойчив к различным агрессивным средам, хотя напрямую для применения в условияхх загрязненности щелочами, кислотами, маслами, нефтепродуктами и тому подобным не предназначен.
Основная сфера применения — прокладка на открытом воздухе либо в земле траншейным способом, без кабель-каналов или другихх защитныхх сооруженияхх. Может применяться в шахтах или коллекторах. Дачники иногда используют кабель этого типа для подключения различных электроустановок, например насоса, или системы освещения в летней кухне или в беседке, если необходимо проложить кабель через весь участок под землей (особенно — через огород), так как броня защитит его от случайного удара лопаты. Недостатком этого провода можно назвать довольно высокую цену. В качестве недорогого аналога можно применить кабель АВБбШв — с алюминиевыми жилами.
Рекомендуется приобретать провод, сделанный в соответствии с ГОСТ, а не по локально принятым ТУ. Многие производители, выпускающие продукцию по своим ТУ, печально славятся тем, что занижают сечение в целях экономии меди.
Наиболее хорошо зарекомендовавшей себя является продукция таких производителей, как «Севкабель», «Псковкабель», «Энергокабель», «Кольчугинский завод» и «Уралкабель».
Сферы применения
Кабель КГН
В первую очередь, провод класса ВБбШв нужен для укладки его в грунт или другую агрессивную среду. Благодаря нескольким степеням защиты, проводник находится в безопасности, ему не страшны подвижки грунта и давление дорожного полотна. Благодаря своей гибкости, допускается выполнять повороты в канале в нужном направлении вплоть до 180 градусов, что очень удобно при монтаже междуквартального электроснабжения.
Также его можно использовать для прокладки линии открытого типа с применением ЖБЗ опор. Такой метод применяется редко, так как общий вес провода весьма значителен, что оказывает избыточное давление на опоры и подвесы. Чаще всего данное изделие применяют в системах электрического снабжения метрополитена, в шахтах горной выработки и другой местности с нестабильным грунтом и агрессивной средой.
Существует отдельный вид проводников, жилы которых в корне отличаются от токопроводящих, к таким относится оптоволокно. В указанных изделиях вместо медной или алюминиевой проволоки посередине находится специальная линия волокна, которая сплетена в несколько слоев и исполняет функции по передаче информации по слаботочному электромагнитному полю. Чаще всего подобные изделия используются в сетях интернет, телефонии, при их наружном монтаже.
Для помещений, требующих повышенный уровень пожарной безопасности, рекомендуется применять кабель данной маркировки с оболочкой, не поддерживающей горение. Такое покрытие в случае возникновения пожара не позволит огню распространиться, а также обеспечит здание аварийным питанием.
Технические характеристики кабеля КВБбШвнг:
| Число жил х сечение мм2 | Наружный диаметр мм | Расчетная масса 1 км/кг |
| 4х0,75 | 12,4 | 305 |
| 5х0,75 | 13,1 | 335 |
| 7х0,75 | 13,7 | 376 |
| 10х0,75 | 15,9 | 476 |
| 14х0,75 | 16,8 | 546 |
| 19х0,75 | 18,1 | 640 |
| 27х0,75 | 21,1 | 834 |
| 37х0,75 | 23,0 | 1002 |
| 52х0,75 | 26,0 | 1263 |
| 61х0,75 | 27,3 | 1402 |
| 4х1,0 | 12,8 | 328 |
| 5х1,0 | 13,5 | 362 |
| 7х1,0 | 14,2 | 411 |
| 10х1,0 | 16,5 | 524 |
| 14х1,0 | 17,5 | 608 |
| 19х1,0 | 19,5 | 747 |
| 27х1,0 | 22,1 | 942 |
| 37х1,0 | 24,1 | 1143 |
| 52х1,0 | 27,4 | 1454 |
| 61х1,0 | 28,8 | 1621 |
| 4х1,5 | 13,4 | 367 |
| 5х1,5 | 14,2 | 409 |
| 7х1,5 | 14,9 | 470 |
| 10х1,5 | 17,5 | 606 |
| 14х1,5 | 19,2 | 742 |
| 19х1,5 | 20,7 | 885 |
| 27х1,5 | 23,7 | 1132 |
| 37х1,5 | 25,9 | 1391 |
| 52х1,5 | 29,5 | 1791 |
| 61х1,5 | 31,0 | 2009 |
| 4х2,5 | 14,4 | 437 |
| 5х2,5 | 15,2 | 493 |
| 7х2,5 | 16,1 | 578 |
| 10х2,5 | 19,7 | 785 |
| 14х2,5 | 20,9 | 941 |
| 19х2,5 | 22,7 | 1142 |
| 27х2,5 | 26,1 | 1484 |
| 37х2,5 | 28,7 | 1856 |
| 52х2,5 | 34,6 | 2537 |
| 4х4,0 | 16,0 | 553 |
| 7х4,0 | 18,2 | 755 |
| 10х4,0 | 22,4 | 1037 |
| 4х6,0 | 17,2 | 670 |
| 7х6,0 | 20,3 | 971 |
| 10х6,0 | 24,4 | 1302 |
Монтаж провода
Важным условием при реализации укладочных работ является обеспечение условий, исключающих растяжение кабеля. Процедуру подготовки почвы можно значительно ускорить, если воспользоваться кабелеукладчиками. Посредством них осуществляют вскопку и рыхление земли для последующего размещения проводки. Также они помогают устранить мешающие объекты в толще почвы, к примеру, корни деревьев.
Подбирая кабельную продукцию, нужно учитывать, что сечение образца должно подходить нагрузке на электросеть в ее текущем состоянии. Минимальное расстояние до труб канализации и водопровода – 60 см, до газопровода – 1 м. Если несколько проводов размещаются в одну и ту же магистраль, укладывать их надо на расстоянии не менее 10 см один от другого. Размещать проводку надо так, чтобы минимизировать возможное механическое воздействие и вероятность доступа грызунов. При выкладке в неблагоприятных условиях проводку помещают в прочные трубы из поливинилхлорида – это создает дополнительную защиту.

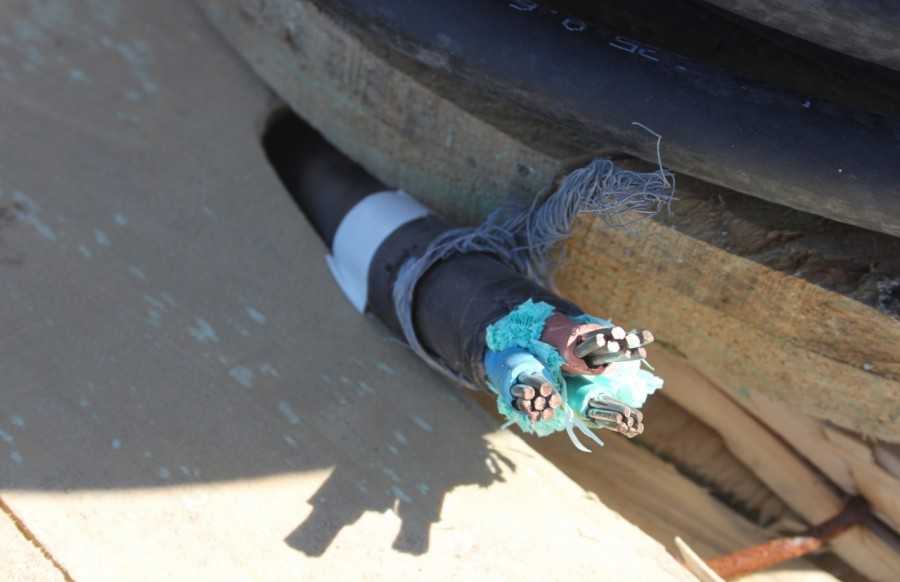

Бронированные кабели в некоторых условиях нуждаются в дополнительной защите
Кабели контрольные КВБбШвнг(А)
Кабели контрольные, управления и связи— Кабели контрольные, управления и связи пожаробезопасные
Производитель
АО «НП «ПОДОЛЬСККАБЕЛЬ» на RusCable.Ru:— все марки АО «НП «ПОДОЛЬСККАБЕЛЬ»— страница АО «НП «ПОДОЛЬСККАБЕЛЬ»
Кабели контрольные с медными жилами, с пластмассовой изоляцией, в поливинилхлоридной оболочке, предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660В частоты до 100Гц или постоянным напряжением до 1000В. Климатическое исполнение УХЛ категорий размещений размещения 1-5 , для кабелей в тропическом исполнении (Т) категорий размещения 2-5 по ГОСТ 15150. Климатическое исполнение для КВБбШвнг(А) — УХЛ и Т, категории размещения 3,4 по ГОСТ 15150-69.
КВБбШв
КВБбШвнг(А), КВБбШвнг(А)-LS
Конструкция:
- Токопроводящая жила – медная проволока
- Изоляция ПВХ пластикат
- Внутренняя оболочка – ПВХ пластикат
- Броня – две стальные оцинкованные ленты
- Оболочка – ПВХ пластикат /ПВХ пластикат пониженной горючести (для КВБбШвнг).
Кабель КВБбШв применяется для прокладки в помещениях, каналах, туннелях, в земле (траншеях), в том числе в условиях агрессивной среды и в местах, подверженных воздействию блуждающих токов, если кабель не подвергается значительным растягивающим усилиям. Кабель КВБбШвнг предназначен для прокладки в помещениях и кабельных сооружениях при наличии опасности механических повреждений при эксплуатации и для обеспечения пожарной безопасности кабельных цепей при прокладке в пучках.
Технические и эксплутационные характеристики
|
Температура окружающей среды при эксплуатации — для КВБбШв: — для КВБбШвнг(А)-LS: |
от -50°С до +50°С от -50°С до +50°С |
|
Относительная влажность воздуха (при t° +35°С) |
98% |
|
Предельно допустимая t° нагрева жил при эксплуатации |
+70°С |
|
Минимальная t° прокладки кабеля без предварительного подогрева |
— 15°С |
|
Минимально допустимый радиус изгиба при прокладке: |
7,5 диам. кабеля |
|
Срок службы: — при прокладке в земле (траншеях) и на эстакадах — при прокладке в помещениях, каналах, туннелях |
30 лет 30 лет |
|
Гарантийный срок эксплуатации |
3 года |
Кабель КВБбШв соответствует требованиям ГОСТ 1508-78, Кабель КВБбШвнг(А)-LS соответствует требованиям ТУ 16.К13-030-2003
|
Число жил, сечение, мм2 |
Номинальный наружный диаметр,мм |
Расчетная масса, кг/км |
||
|
КВБбШв |
КВБбШвнг(А) |
КВБбШв |
КВБбШвнг(А) |
|
|
4х 0,75 |
12,2 |
12,4 |
296 |
305 |
|
5х0,75 |
12,9 |
13,1 |
329 |
335 |
|
7х0,75 |
13,5 |
13,7 |
369 |
376 |
|
10х0,75 |
15,7 |
15,9 |
469 |
476 |
|
14х0,75 |
16,6 |
16,8 |
540 |
546 |
|
19х0,75 |
17,9 |
18,1 |
634 |
640 |
|
27х0,75 |
20,3 |
21,1 |
795 |
834 |
|
37х0,75 |
22,2 |
23,0 |
961 |
1002 |
|
52х0,75 |
25,6 |
26,0 |
1241 |
1263 |
|
61х0,75 |
— |
27,3 |
— |
1402 |
|
4х 1,0 |
12,6 |
12,8 |
320 |
328 |
|
5х1,0 |
13,3 |
13,5 |
355 |
362 |
|
7х1,0 |
14,0 |
14,2 |
404 |
411 |
|
10х1,0 |
16,3 |
16,5 |
516 |
524 |
|
14х1,0 |
17,3 |
17,5 |
602 |
608 |
|
19х1,0 |
18,7 |
19,5 |
713 |
747 |
|
27х1,0 |
21,3 |
22,1 |
903 |
942 |
|
37х1,0 |
23,3 |
24,1 |
1100 |
1143 |
|
52х1,0 |
27,0 |
27,4 |
1388 |
1454 |
|
61х1,0 |
— |
28,8 |
— |
1621 |
|
4х 1,5 |
13,2 |
13,4 |
359 |
367 |
|
5х1,5 |
14,0 |
14,2 |
403 |
409 |
|
7х1,5 |
14,7 |
14,9 |
462 |
470 |
|
10х1,5 |
17,3 |
17,5 |
598 |
606 |
|
14х1,5 |
18,4 |
19,2 |
708 |
742 |
|
19х1,5 |
19,9 |
20,7 |
848 |
885 |
|
27х1,5 |
22,9 |
23,7 |
1091 |
1132 |
|
37х1,5 |
25,5 |
25,9 |
1372 |
1391 |
|
52х1,5 |
29,3 |
29,5 |
1791 |
1791 |
|
61х1,5 |
— |
31,0 |
— |
2009 |
|
4х 2,5 |
14,2 |
14,4 |
430 |
437 |
|
5х2,5 |
15,0 |
15,2 |
485 |
493 |
|
7х2,5 |
15,9 |
16,1 |
570 |
578 |
|
10х2,5 |
18,9 |
19,7 |
749 |
785 |
|
14х2,5 |
20,1 |
20,9 |
902 |
941 |
|
19х2,5 |
21,9 |
22,7 |
1102 |
1142 |
|
27х2,5 |
25,7 |
26,1 |
1464 |
1484 |
|
37х2,5 |
28,5 |
28,7 |
1858 |
1856 |
|
52х2,5 |
— |
34,6 |
— |
2537 |
|
4х4,0 |
15,8 |
16,0 |
546 |
553 |
|
7х4,0 |
18,0 |
18,2 |
750 |
755 |
|
10х4,0 |
21,6 |
22,4 |
997 |
1037 |
|
4х6,0 |
17,0 |
17,2 |
662 |
670 |
|
7х6,0 |
19,5 |
20,3 |
935 |
971 |
|
10х6,0 |
23,6 |
24,4 |
1258 |
1302 |
Применение
Использовать этот продукт полагается в стационарных линиях электропередач, по которым электричество транспортируется при напряжении до 1 кВт с частотой 100 Гц, если речь идет о переменном токе, и до 2,5 кВт – в случае постоянного. При использовании для прокладки воздушных линий высота размещения не должна превышать 4 км выше уровня моря. Можно размещать кабель в метрополитене, местностях с влажным воздухом, пожароопасных постройках, в том числе промышленного назначения. Широко практикуется монтаж под почвой, в том числе в местах, представляющих угрозу деформации или отличающихся коррозийной активностью.
Особенности и преимущества
В соответствии с Госстандартом на силовой кабель ВБбШвнг допускается окрашивание изоляционного покрытия жил в различные цвета. Для обозначения нуля в скрутке предназначена голубая изоляция, заземления – желто-зеленая, двухцветная. Таким образом, в зависимости от количества жил в проводнике возможны следующие комбинации:
- двухжильный кабель – изолятор голубого и любого другого цвета;
- трехжильный – голубого, желто-зеленого и любого другого;
- четырехжильный – желто-зеленого и трех любых других;
- пятижильный – голубого, желто-зеленого и трех любых других.
Цветовое обозначение может наноситься однотонно на все покрытие кабеля или проходить в виде полосы шириной более 1 мм. Также возможно числовое обозначение жил.
Аналоги
Кабельно-проводниковая продукция иностранного производства имеет другую маркировку, что обусловлено нормами стран-производителей. Параметры, аналогичные характеристикам кабеля ВБбШвнг, свойственны для изделий: YBY-O; YBY-J or Cu/ PVC/ STA/ PVC 0,6/1 kV.
Среди товаров отечественного производства стоит выделить кабель АВБбШнг, который отличается материалом токопроводящих жил. В данном случае используется алюминий, к недостаткам которого можно отнести пониженную прочность и эластичность относительно медного изделия. При изгибе данного проводника стоит быть особенно внимательным, т.к. он более хрупкий, и при превышении радиуса гиба ломается. Кроме того, у него низкая свариваемость.
Покупка провода требует тщательной подготовки, в рамках которой необходимо установить напряжение в будущей цепи, силу скачков в аварийных ситуациях, возможность использования выбранного кабеля на вертикальных участках. Профессионалы часто используют различные виды проводников в зависимости от участка прокладки.
