Металлоискатель Терминатор 3 — схема и необходимые компоненты

Схема металлоискателя Терминатор-3

• Мс1 — HEF4069UBP
• MC2 — HEF4069UBP
• MC3 — HEF4069UBP
• MC4 — 74HC4066N
• MC5 — HEF4069UBP
• MC6 — HEF4069UBP
• MC7 — HEF4069UBP
• MC8 — LM193N
• MC9 — KP1170EH6
• MC10 — KP1171CП64
• MC11 — TL431ACLP

• VT1 — BC327-40
• VT2 — BC327-40
• VT3 — 2SC4204
• VT4 — BC517

• VD1 — 1N4148
• VD2 — 1N4148
• VD3 — светодиод (любой)
• VD4 — FR157 (можно не ставить)

• мультиметр с измерением емкости;
• осциллограф;
• LC метр.

pechatnaya-plata-dlya-metalloiskatelya-terminator3-neskolko-versiy.rar

Изготовление МДТ 3 своими руками

Создание металлоискателя своими руками начинают с его схемы. Схематическое расположение радиодеталей чаще всего копируют в сети интернета.

План соединения деталей в единую электрическую систему для Терминатора изображён на рисунке ниже.

Схема МДТ 3

Изготовление монтажной платы

Чтобы собрать блок управления металлодетектора, потребуется изготовить монтажную плату. Следуя руководству, можно быстро и точно сделать монтажную площадку своими руками.

Инструкция по изготовлению платы:

1. В интернете выбирают снимок печатной платы.
2. На принтере распечатывают рисунок в натуральную величину.
3. Бумагу наклеивают на кусок текстолита.
4. По периметру рисунка текстолит обрезают ножовкой.
5. Шилом намечают места крепления радиодеталей.
6. Проколы сверлят мини дрелью.
7. Аккуратно вырезают скальпелем или подходящим резаком все токоведущие участки.
8. Бумагу удаляют с токопроводящих веток и площадей платы.
9. Оголённые участки покрывают краской.
10. Снимают оставшиеся куски бумаги. Для этого достаточно её намочить и стереть ветошью.
11. Металлизированную поверхность протравливают специальным раствором для печатных плат.
12. Плату окончательно очищают салфеткой, смоченной в растворителе.

Монтажная плата

Важно! Следуя инструкции, надо быть очень внимательным. При вырезке дорожек нельзя допускать отделения частей металлизированного покрытия от платы

В противном случае схема будет работать со сбоями или вообще выйдет из строя.

На этом изготовление монтажной платы завершается. Переходят к монтажу схемы блока управления МДТ 3.

Сборка схемы и подбор деталей

Прежде, чем приступить к сборке схемы металлодетектора, нужно подобрать все комплектующие монтажной платы. Для этого берут в сети подробный перечень деталей блока управления МДТ 3.

Полный перечень деталей схемы

Сборку начинают с пайки перемычек. Впаивают СМД резисторы, панели под микросхемы. Затем припаивают провода управления и остальные радиодетали. Для переменного резистора лучше применить многооборотный резистор.

Пропаянная монтажная плата

По окончании работы нужно убедиться в качестве пайки и правильности установки радиодеталей. Микросхема МС 10 нужна для индикации уровня зарядки аккумулятора. Стоит она довольно дорого. По усмотрению домашнего мастера от установки МС 10 можно отказаться.

Вид платы сверху

Готовую схему вставляют в корпус блока управления. На оси резисторов и переключателя одевают пластиковые ручки. Выводы блока подсоединяют к катушке (датчику) металлоискателя.

Комплектующие детали датчика МДТ 3

Датчик металлоискателя представляет собой круг, по периметру которого уложены два контура из намоточного эмалированного провода ø 0,4 мм. Контуры – это передающая TX и приёмная RX катушки. В качестве ложа для проводов используют подручный диэлектрический материал.

Во время балансировки устройства катушки поворачивают по кругу относительно друг друга. По окончании настройки витки радиальных проводников плотно обматывают нитками. Затем покрытие пропитывают лаком.

Сборка Терминатора 3

Все компоненты металлоискателя располагают на штанге длиной не более 1,2 м. Длина рычага не должна быть удобной

Особое внимание нужно уделить надёжному креплению диска датчика

Блок управления с аккумулятором устанавливают таким образом, чтобы человек мог одновременно менять режимы работы прибора и при этом не прерывать поисковый процесс.

Чуть выше блока в штангу врезают горизонтальную ручку для удобного её захвата кистью руки. Из пластиковой трубы можно вырезать локтевой упор и закрепить его на штанге.

Обратите внимание! В качестве направляющей штанги используют ортопедический костыль с подлокотником. Внизу крепят круг датчика, в средней части штанги устанавливают блок управления с аккумулятором

Всё, что нужно для удобного положения руки оператора, уже есть на костыле.

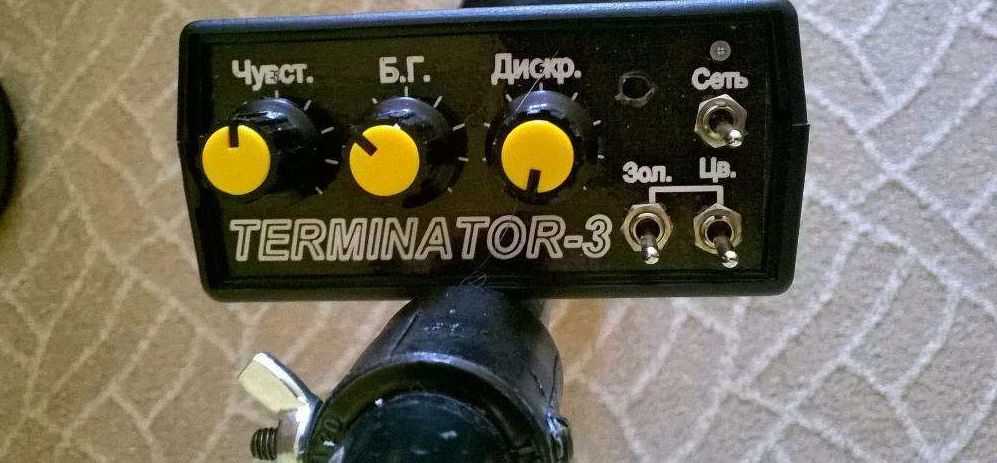

Панель управления

Настройка дискриминации

Для настройки дискриминации металлоискателя включают режим поиска цветного металла. Для отсечения точки феррита резистором баланса устанавливают порог в районе 40-50 кОм.

Регулятор дискриминации переводят в нулевое положение. Затем ручку поворачивают до упора по часовой стрелке. К датчику поочерёдно подносят феррит и кусок цветного металла. В первом случае должно прозвучать два сигнала, от цветмета будет слышен одиночный звук. Если это будет так, то обмотки датчика подключены правильно.

Затем настраивают видимость всех металлов. Для этого пользуются таблицей, указанной ниже.

Таблица дискриминации металлов

Индикация разряда аккумулятора

Нередко бывают случаи, когда оператор, увлёкшись поиском «кладов», не замечает разряд аккумуляторной батареи. Чтобы этого не происходило, в плату прибора впаивают микросхему МС 10. Её выводы подсоединяют к питанию металлодетектора. Сигнальные проводки припаивают к светодиоду, который врезают в панель блока управления МДТ 3.

При потере заряда АКБ светодиод начинает мигать, затем при снижении ёмкости на 80% лампочка начинает гореть постоянно. В этом случае аккумулятор ставят на подзарядку.

Дополнительная информация. МДТ 3 заводского исполнения стоит от 7 до 15 тыс.руб. В домашней мастерской изготовление металлоискателя этой модели обойдётся максимум в 3 тыс.руб.

Настройка дискриминации

  Настройка шкалы дискриминации .doc Чтобы настроить дискриминацию запустите режим обнаружения цветного металла. Регулятор дискриминации должен находиться в нулевом положении. Потом поверните ручку почасовой стрелке до упора.

 По очереди поднесите к датчику кусок цвет метаиферрит. На феррит прибор должен реагировать двумя сигналами.  На цветмет одним. Если все так, значит датчик работает правильно.

 Проверка платы прибора Проверка платы прибора осуществляется с помощью осциллографа. При отсутствии возможности проверки схемы  металлоискателя дома, обратитесь в радио мастерскую. Там все сделают за час.

Настройка металлоискателя

На схеме металлодетектора отмечены определённые узлы, которые берутся во внимание, поскольку при дальнейшей сборке придётся ориентироваться именно на них. Это также может понадобиться в процессе настройки металлодетектора

Выброс колебаний тока генератором осуществляется после подключения к нему передающей катушки. Подобные колебания выходят из микросхемы МС1 в виде меандра.

Ток, наводимый ТХ и создающий поле, передаётся через приёмную катушку. По формируемому полю поисковая катушка уравновешивается с ТХ: проще говоря, из поля ТХ вычитается поле RX. С этой целью используется компенсационная катушка СХ. В зависимости от датчиков меняется её представление: в случае с датчиком DD CX катушка виртуальная, в датчике «КОЛЬЦО» СХ — реальная. Подключается она таким образом, чтобы направление движения тока в ней было противоположно приёмной катушке. Уравновешивание RX и ТХ достигается за счёт отматывания с компенсационной катушки.

Осциллографом контролируется сведение баланса, благодаря чему во всех положениях ручки устанавливается минимальная амплитуда. Один конец компенсационной катушки идёт на изготовление настроечной петли, которая приводится в действие после достижения амплитудой определённой точки, в которой она вновь начинает расти. ТХ и RX предварительно обязательно настраиваются по частоте, при этом ТХ должна быть выше RX на 100 Гц. Настроить все катушки на желаемую частоту можно путём их подключения к генератору металлоискателя «Терминатор 3» и осциллографу.

Настраивать СХ по частоте не нужно. При появлении под датчиком металлического объекта нарушается баланс, что провоцирует поступление в RX тока, который затем подаётся в предварительный усилитель и синхродетектор, который фиксирует фазы поступающего сигнала и выдаёт их в усилительные каналы. В последнем все полученные параметры усиливаются и подаются на компаратор МС8, который сравнивает полученные уровни сигналов и активирует звуковой генератор.

Принцип работы практически всех металлодетекторов сходен между собой, за исключением некоторых нюансов. В большинстве случаев они затрагивают отстройку прибора от грунта. В случае с металлоискателем «Терминатор М» отстройка фазовая.

Изготовление монтажной платы

 Чтобы сделать монтажную плату металлоискателя терминатор 3 своими силами нужно выполнить

 следующую последовательность действий: — Поиск в интернете фотомонтажной платы металлоискателя терминатор м. — Распечатка изображения на принтере в натуральную величину. — Наклеивание бумаги на кусок текстолита. — Обрезание текстолита ножовкой по периметру. — Наметка мест для крепления деталей шилом. — Просверливание проколов. — Вырезание токоведущих участков. — Удаление бумаги с токопроводящих веток. — Окрашивание оголенной краской. — Снятие остатков бумаги. — Травля металлизированной поверхности. — Окончательное очищение платы.

 Сборка схемы и подбор деталей

 Прежде чем начинать сборку металлоискателя терминатор м следует подобрать для монтажной платы все комплектующие согласно списку деталей блока управления данной разновидностью устройств. Начинается процедура сборки металлоискателя терминатор трио с перемычек. Затем паяются резисторы и панели для микросхем. Далее припаиваются провода для радиодеталей. По окончанию процесса убедитесь, что пайка выполнена качественно, а радиодетали установлены правильно. Вставьте в готовую схему блок управления прибором. Оденьте пластмассовые ручки на переключатели, а так же на оси резисторов.Выводы блока соедините с датчиком.

Металлоискатель Терминатор-3 своими руками — подробная инструкция по изготовлению

Плата металлоискателя Терминатор 3

Собранная плата металлоискателя Терминатор 3

1. Включаем питание металлоискателя.
2. Регулятор чувствительности выкручиваем до появления в динамике постоянного звука.
3. Касаемся пальцами разъема датчика, звук при этом должен на секунду прерываться.
4. При включении светодиод должен мигнуть и погаснуть.

Пошаговая подробная инструкция по созданию катушки для металлоискателя Терминатор-3:

1. На листе фанеры чертим круг диаметром 200 мм для катушки TX (передающая) и 100 мм для катушки RX (приемная).
2. Затем с шагом 1 см вбиваем по всей окружности гвоздики (желательно в кембриках, чтобы не повредить при намотке изоляцию провода).
3. На оправку 200 мм мотаем 30 витков, сложенным вдвое проводом. Затем пропитываем катушку лаком, а после высыхания уматываем ее ниткой.
4. Снимаем ее с оправки и спаиваем середину, получив цельную обмотку 60 витков. У нас получилось 2 крайних и один средний отвод.
5. Затем катушку плотно уматываем изолентой, а поверх неё мотаем алюминиевую фольгу для экрана с разрывом 1 см.
6. Поверх снова мотаем изоленту для защиты фольги. Предварительно выводим концы обмоток наружу.
7. Затем мотаем приемную катушку на оправку 100мм — 48 витков также сдвоенным проводом. После этого спаиваем. Средний вывод передающей катушки подключаем к минусу на плате для запуска генератора, а средний вывод приемной нужен только для настройки, затем он изолируется и не используется.
8. Компенсирующую катушку мотаем одиночным проводом — 20 витков. Диаметр ее подбираем так, чтобы она плотно входила внутрь экранированной передающей катушки.

Обратите внимание! При настройке катушки вокруг нее не должно находится металлических предметов!

Подключение катушек к металлоискателю Терминатор 3

Изготовление катушки для Терминатора 3 своими руками

Катушка для металлоискателя Терминатор 3

Глубина поиска

Оставляемые пользователями отзывы на «Терминатор» говорят о том, что максимальная глубина поиска металлодетектора превосходит аналогичный параметр другой модели — «Аси 250» со стандартной катушкой. Несмотря на подобные заверения, на практике оказывается, что по данному критерию «Терминатор» равен «Асе». При поиске на воздухе 50 украинских копеек глубина обнаружения составляет 32 сантиметра, в то время как поиск на грунте той же монеты ограничен 26–28 сантиметрами при пониженной чувствительности. В основном металлоискатель позволяет обнаруживать предметы на глубине не более штыка лопаты, что, впрочем, для такого прибора может быть очень хорошим показателем.

Металлодетектор «Терминатор Трио» нельзя отнести к устройствам, способным приступать к поиску сразу же после включения. Стоимость прибора в несколько раз меньше стоимости новой модели АСЕ 250, но при этом «Терминатор» больше подходит для тех искателей, которые хотят попробовать себя в приборном поиске.

Технические характеристики MD Terminator-3

MD Terminator-3 – мощный металлоискатель, способный обнаруживать металлические предметы на большом расстоянии в грунте и под водой. Также аппарат может распознавать металл в монолите различных материалов (бетон, кирпичная кладка, дерево и пр.).

Технические характеристики определяют возможности металлоискателя Терминатор в поиске различных металлов, в зависимости от их объёма и глубины залегания. К основным параметрам прибора относятся такие характеристики, как:

• глубина обнаружения;
• дискриминация;
• баланс грунта.

Глубина обнаружения

Этот параметр является самым важным для прибора. Высокая чувствительность металлодетектора определяет эффективность его использования. Аппарат с катушкой ø 240 мм способен распознавать на предельном расстоянии следующие предметы:

• современная монета номиналом 5 руб. – 240 мм;
• Екатерининская пяти копеечная монета – 300 мм;
• армейская каска – 800 мм.

Дискриминация

Эта опция позволяет различать виды металла. В режиме дискриминации прибор можно настраивать на определённые группы металлов, отсекая обнаружение других химических элементов. В то же время на металлоискателе Терминатор есть установка режима «Все металлы».

Баланс грунта

Металлические объекты, попадающие в излучаемое МД электромагнитное поле, искажают его. Блок управления анализирует изменения и выдаёт информацию в вербальном виде. Помимо этого, слой грунта тоже вносит свою порцию искажений. Степень дисбаланса зависит от минерализации почвы. Чтобы отсечь ложные импульсы, в металлодетектор встроена опция Баланс грунта. В МД Терминатор 3 (МДТ 3) отстройка от грунта происходит автоматически.

Схема металлодетектора

По своей конструкции металлоискатель «Терминатор 3» представляет собой стандартный монетник, претерпевший некоторые изменения, которые позволили ему обнаруживать золото и игнорировать другие цветные металлы. При использовании схемы со специальным режимом «всех металлов» прибор может искать любой металлолом. Стандартная схема позволяет осуществлять металлоискателем поиск монет, не более того.

Нестандартное применение логики в качестве ОУ является базисом схемы металлодетектора. Недостатком этого являются лишние шумы и неизвестный КУ всех микросхем. Конечно, можно для создания прибора использовать отечественную логику, однако это грозит слишком большим разбросом параметров. Снизить ущерб и избежать дополнительных проблем можно путём замены микросхемы звука на отечественный аналог.

Проверка платы прибора

После пайки всех деталей схемы проводится проверка печатных плат металлоискателя. Делается это с целью проверки качества спайки схемы и её работоспособности.

Проверка выполняется следующим образом:

• Печатная плата металлоискателя тщательно промывается от следов флюса, оставшихся после пайки. Желательно убрать все остатки, поскольку в дальнейшем они могут стать причиной поломок и неисправностей.
• Включается питание платы без активации датчика.
• Ручка чувствительности выкручивается до появления устойчивого звукового сигнала со стороны динамика.
• Для прерывания сигнала динамика достаточно коснуться разъёма датчика пальцем. Прерывание издаваемого звукового сигнала при касании говорит о том, что плата металлоискателя была припаяна верно.
• Светодиод после включения питания обязательно мигает и гаснет. При отключении питания диод загорается и постепенно затухает.

Итоги

Собрать металлоискатель своими руками не так уж и сложно. Это потребует определённых финансовых и временных затрат, но при этом пользователь, собравший своими силами металлодетектор, получает определённые преимущества в качестве бонуса.

«Терминатор 3» — довольно мощное устройство в сравнении с аналогичными фирменными моделями металлоискателей. Учитывая тот факт, что собрать его можно своими руками с возможностью экономии денежных средств, он является более доступным, выгодным и привлекательным для пользователей.

Правильно собрать и настроить металлоискатель при отсутствии необходимого опыта достаточно сложно

Начинающим радиолюбителям на специализированных форумах предоставляются подробные инструкции и пособия, которые позволят провести все работы корректно и без ошибок, что очень важно при работе с электроникой

Преимущество металлоискателя «Терминатор 3» и последующих моделей — возможность самостоятельной сборки устройства и доступная цена. Отыскать необходимые схемы можно в интернете на специализированных форумах специалистов, профессионально занимающихся поиском металлических объектов. Создатели прибора всегда готовы помочь советом тем, кто планирует собрать металлоискатель своими силами.
