Как сделать проводку в сарае своими руками

Безопасность электросетей

Обеспечение безопасности пользования электричеством – задача, пожалуй, более важная, чем даже само электроснабжение. Опасность электричества состоит в его токопоражающей способности по отношению к человеку и в пожароопасности – вследствие экстремального нагрева проводов при коротком замыкании.

Тема эта довольно обширна. Что же касается схемы электроснабжения, то главное в ее устройстве – именно обеспечить безопасность эксплуатации электросети.

Что касается безопасности человека, то схема электропроводки предусматривает ряд мер:

1. Наличие электроизоляции на всех токоведущих частях
2. Правильное расположение розеток
3. Заземление всех необходимых элементов
4. Недоступность большинства электроузлов для случайного контакта
5. Повышенная защита сетей в детских комнатах
6. Применение специальных мер для защиты во влажных помещениях

8. Монтаж электросети по схеме подключения

Монтаж электричества должен проводиться строго по схеме и с использованием указанных в ней материалов. Ни в коем случае нельзя ставить не соответствующие схеме автоматы. Нельзя произвольно занижать сечение проводов. Нельзя беззаботно относиться к местам соединения проводов.

Зачастую горе-мастера просто скручивают два или несколько проводов, не заботясь о том, что неплотное соединение – это места перегрева проводов, места искрения. Недопустимо скручивание проводов из разного металла, например, алюминиевого и медного. Все соединения должны осуществляться в специальных соединительных коробках.

Проведение проводов на изгибах возможно только под прямым углом, иначе будет невозможно определить, где находится скрытый от глаз провод, если вдруг придется сверлить стену.

Укладка проводов должны быть строго горизонтальна или вертикальна

Таких правил много, подробнее о них мы расскажем в других статьях.

Как провести свет в сарай: необходимые материалы

Теперь переходим ко второму этапу и подготавливаем все необходимые материалы.

Начнет с провода, мы рекомендуем использовать ВВГнг, он обладает повышенной защитой и будет служить вам долгие годы. Распределительная коробка должна быть влагозащитной – это важный момент.

Статья по теме: Теплый пол водяной своими руками: устройство и монтаж

Не забываем, что все приборы должны иметь хорошую защиту. И конечно, делаем правильный расчет сечения кабеля. Лампы рекомендуем устанавливать экономные, сюда можно включить: светодиодные и обычные экономки

Свет в таких постройках может гореть долго, поэтому важно лишний раз на этом сэкономить

Электрическая и монтажная схема подключения

Есть электрическая схема подключения, а есть план-схема, совпадающая с планом дома.

Электрическая схема показывает, какие типы подключения используются – где ток подается параллельно, где последовательно и т.д.

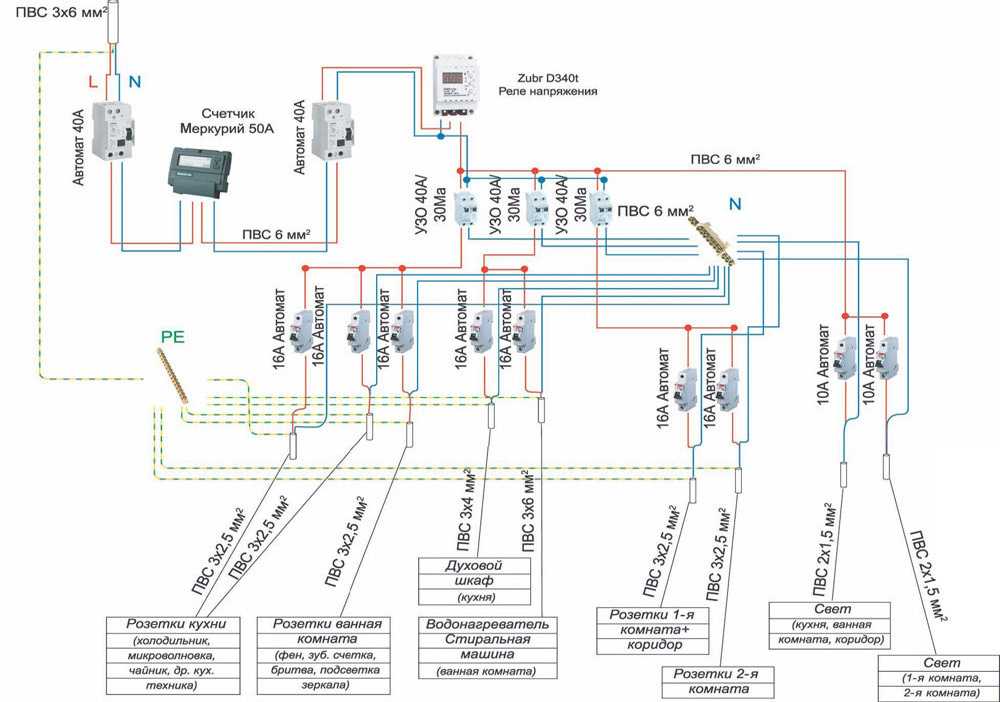

Электрическая схема сети

Для монтажа следует иметь еще и монтажную схему. В простом виде она должна представлять собой чертеж, совпадающий с планом всего дома. На ней изображаются места расположения электропроводов и места, где расположены монтажные узла и разъемы для электропитания.

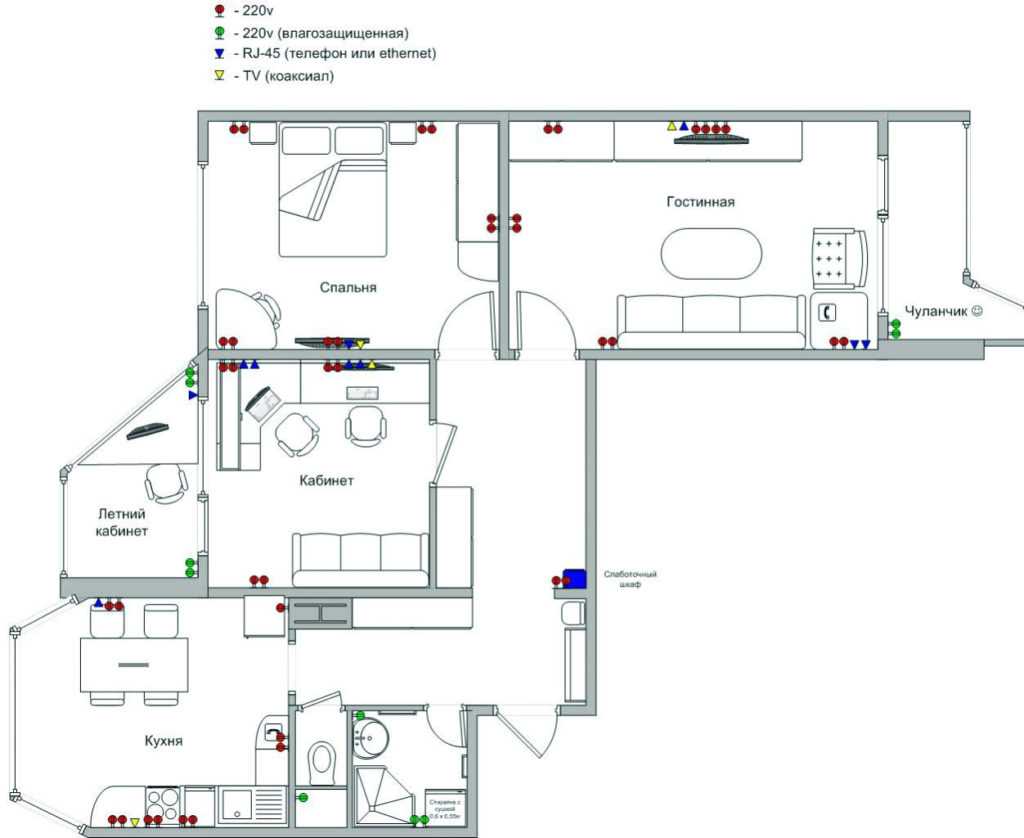

Монтажная схема электросети

Здесь мы видим в какое помещение идут провода от распределительного щита, какие марки проводов используются, как расположены розетки на стенах и т.д.

Конечно, представленные схемы достаточно примитивны. В реальности схема электроснабжения может иметь довольно сложный вид. Проект обычно совмещает электрическую и монтажную схему электроподключения.

Электропроводка в доме из газобетона своими руками

В «жизни» каждого здания наступает момент, когда приходится менять или ремонтировать электрику. Большой соблазн сделать все самостоятельно. Такая перспектива привлекает значительной экономией средств, возможностью реализовать любые замыслы.

Однако монтаж электропроводки в частном доме своими руками – огромная ответственность. Брать ее на себя можно только будучи уверенным, что имеющихся знаний, навыков, оборудования достаточно для грамотной реализации задуманных идей.

Иначе сложно избежать ошибок, последствием которых становятся пожары, несчастные случаи.

Если мастер имеет необходимые знания по установке разных типов проводки в жилых домах, готов следовать требованиям нормативов, сведения об особенностях укладки кабельных линий помогут избежать ненужных ошибок.

Информация об особенностях электротехнических работ важна при их проведении в доме своими руками.

Эти знания помогут контролировать качество ремонта профессионалами, оценивать правильность выбора оборудования, деталей, инструментов, методов подключения.

Наружное подключение электричества

Хотя подключение от линии электропередач до здания – это обязанность электриков вашего поселка, жить в доме вам, и эту работу тоже нужно проконтролировать, как и обеспечить электриков всем необходимым для монтажа проводки. Тем более что вариантов подключения может быть несколько, и определяться вам.

Вот несколько замечаний по этому этапу работ.

Подводка проводов может быть осуществлена как по воздуху – от столба к дому, так и под землей. Провод от столба электропередачи к дому не должен провисать больше, чем на 3.5 метра от земли. Он не должен касаться веток деревьев, деревянных частей дома, каких-либо других выступающих узлов. При расстоянии  больше … метров от столба до входного узла в дом, нужно установить дополнительную опору для проводов.

Для входного кабеля используются провода с минимальным сечением 16мм2. Он может быть двужильным (при использовании напряжения 220В) и четырехжильным  (при напряжении 380В). Всем требованиям эксплуатации (безопасности, минимальным потерям и долговечности) соответствуют провода NYM,ВВГнг, ВВГ и ПУНП.

Ввод проводов внутрь дома производится через отверстие, тщательно заизолированное негорючим материалом. Провода должны продеваться через защитный кожух, например, пластиковую или металлическую трубу.

Правила наружного подключения дома

Внутри дома провода входят в электросчетчик, который учитывает потребленную электроэнергию, а от счетчика  – к распределительному щитку.

Важность планирования электросетей

Как и во всяком деле, в прокладке электросетей в первую очередь не обойтись без подробного плана. В первую очередь – это учет всех потребителей (лампочки, стиральные машины, холодильники и т.д.). Во вторую очередь – графическое отображение системы электропроводки от источника до потребителя.

Все этапы установки электросетей опираются на схему подключения электричества. В общем виде это чертеж, где наглядно отображены:

1. Узлы электропитания от линии ввода
2. Предохранительные устройства защиты от короткого замыкания
3. Распределительные коробки, где происходит ответвления линий тока на определенные помещения и потребителей
4. Расположение линий электропередач – то есть, проводов
5. Места, где установлены розетки для потребителей

В план-схему обязательно должны входить сведения о мощности потребителей, о параметрах предохранителей, о параметрах электрических проводов и тому подобные сведения.

Распределительный щиток

Именно распределительный щиток является как бы «мозгом» всей системы электроснабжения дома. Он представляет собой металлическую коробку с вмонтированными узлами, от которых отходят провода в тот или иной участком дома. Все узлы в коробке смонтированы так, чтобы не касаться друг друга.

Основными элементами распределительного  щитка являются защитные предохранители. Они монтируются на общем входе в щиток и на каждую группу потребителей. Современные предохранители заменили традиционные электрические пробки, где разрыв сети в случае короткого замыкания происходил после расплавления входящих в состав пробок легкоплавких вставок. Сегодня эту роль выполняют автоматические предохранители, а попросту – автоматы, где разрыв сети происходит при критическом повышении температуры благодаря встроенным датчикам. Каждый автомат рассчитан на определенную мощность потребителей тока.

Распределительный щиток

Электромонтажные работы

Итак, теперь поговорим о самом интересном – как провести свет в сарай из частного дома. На самом деле монтаж освещения выполнить намного проще, нежели подготовительные работы. Рассмотрим на примере более простой и в то же время популярный способ монтажа – по воздуху в сухой хозблок.

1. Закрепите в подходящем месте на доме первый крюк. Можно использовать крепление на изоляторах, как показано на фото ниже.

2. Пропустите кабель через гофрированную трубу, которая дополнительно защитит линию освещения от механических повреждений.
3. Отключите электроэнергию на вводном домашнем щитке.
4. Просверлите отверстие в стене дома чтобы провести в него кабель и подключите к домашнему распределительному щитку на вводе.

5. Протяните свет к сараю и заведите кабель внутрь постройки.

6. На входе установите автоматический выключатель.

7. От автомата выведите распределительную коробку, от которой Вам нужно провести кабель в гофре к нужным местам (где будут находиться лампочки).

8. Можно подключить светильник не только внутри сарая, но и на выходе, как показано на фото. В обеих случаях для освещения лучше использовать светильники с влагозащищенными плафонами.

9. Установите в подходящем месте выключатель света. Для управления уличным и внутренним освещением лучше использовать двойную модель. Схему подключения двухклавишного выключателя света мы предоставляли в соответствующей статье.

10. После всех электромонтажных работ включите электроэнергию и проверьте, насколько правильно Вам удалось провести свет в сарае.

Вот и все, что Вы должны сделать для монтажа освещения в сарае своими руками! Как Вы видите, ничего сложного нет и к тому же такая работа не займет много времени

Обращаем Ваше внимание на то, что если в неотапливаемом хозблоке Вы установите понижающий трансформатор (к примеру, ЯТП), у Вас будет в наличии дополнительная розетка, к которой можно подключить электроинструмент во время ремонта. В таком случае сечение медного кабеля, который Вы протяните от дачи, должно быть не менее 2,5 мм2

На этом наша простая инструкция завершена. Надеемся, что теперь Вы знаете, как провести свет в сарай из частного дома своими руками! Если Ваш дачный участок часто остается без электричества, рекомендуется положить на входе в хозпостройку фонарик, который может спасти ситуацию в любой момент.

Примеры, как правильно выбрать УЗО по номинальному току:

При этом запомните, что если “сверху” УЗО уже защищено автоматом, номинал которого меньше номинала УЗО, то после этого УЗО можно подключать автоматы суммой номиналов хоть на 1000 А.

Часто некоторые проектировщики просто математически распределяют автоматы по фазам и т.д., я не понимаю зачем это нужно, ведь в быту сложно достигнуть четкого распределения нагрузки по фазам.

Простой пример, вы сегодня гладите вещи на кухне, в итоге по фазе от которой подключены розетки пошла нагрузка + 2 кВт, а завтра вы гладите в Гостиной, которая от другой фазы – в итоге с одной фазы 2 кВт ушло, а на другой появилось.

Конечно, это не означает, что теперь нужно стиралку, посудомойку, бойлер для нагрева воды повесить на одну фазу. Крупных потребителей, как раз-таки нужно по возможности равномерно распределить по фазам, а вот считать мощность лампочек, телефизоров, компьютеров – точно нет необходимости.

В статье “Схема щита” я разобрал основные моменты по составлению схем. Из каких элементов состоит схема щита. Старался всё объяснить максимально-просто.

Спасибо за внимание. Жду комментариев, критики, предложений

Открытый электромонтаж

Прокладка открытой электропроводки в доме из газобетона проводится в случае ограничения по времени и нежелании пылить. Этот вид выполнения работ намного проще и может применяться для стен как из газоблока, так и деревянных, согласно требованиям ПУЭ. Все комплектующие приобретают для открытой проводки, провода должны быть рассчитаны на максимальную расчетную нагрузку и иметь двойную изоляцию. Все розетки, выключатели, соединительные коробки устанавливают на поверхность стены и закрепляют их. Под них устанавливают деревянные дощечки, с прокладкой из асбеста или подобного несгораемого материала (асбест, фторопласт), или готовые сегменты из негорючего материала. Кабель для для рекомендуем выбрать ВВГнг, он является негорючим, что дополнительно обезопасит ваш жилой дом от возгорания. Вся разводка и монтаж выполняется подобно монтажу скрытой электропроводки в газобетоне, за исключением того, что провод прокладывают по поверхности стены в плинтусе, желобах, гофре или на диэлектрических изоляторах. Соединение проводников выполняет электрик с помощью клеммников, сварки или опрессовки.

Выполнение работ по монтажу проводки в доме из газоблока должен проводить специально обученный персонал — электрик, во избежание возможных неисправностей в процессе эксплуатации. На видео примерах ниже доступно рассмотрены все этапы прокладки электрики в газобетонном доме:

Подвод электрики по воздуху

Воздушный способ подводки электропитания привлекателен тем, что не требует больших затрат времени и средств. Но нормативами установлены требования, которым отвечают далеко не все дома:

• Ввод кабеля в дом должен располагаться на высоте не менее 2,75 м. Если высоты дома хватает, на стену монтируется распределительный щиток с УЗО, к нему подключается кабель от столба. Если дом имеет меньшую высоту, устанавливают специальную стойку (трубостойку). Она может быть изогнутой формы называют «гусак» (на рисунке слева) или прямой (на рисунке справа). Отличаются эти два способа ввода и методом крепления к стенам дома (см фото). Способы установки стойки для воздушного ввода электричества в дом
• От столба до точки ввода расстояние не должно превышать 10 м. Если это расстояние больше, ставят дополнительную опору. От нее до линии электропередач расстояние не должно быть больше 15 м.
• Отвод от ЛЭП делают:
  • до 10 м — медным проводом сечением 4 мм;
  • от 10 до 15 м — проводом с медными жилами сечением 6 мм.
  • алюминиевые провода используются в любом случае не менее 16 мм в диаметре.

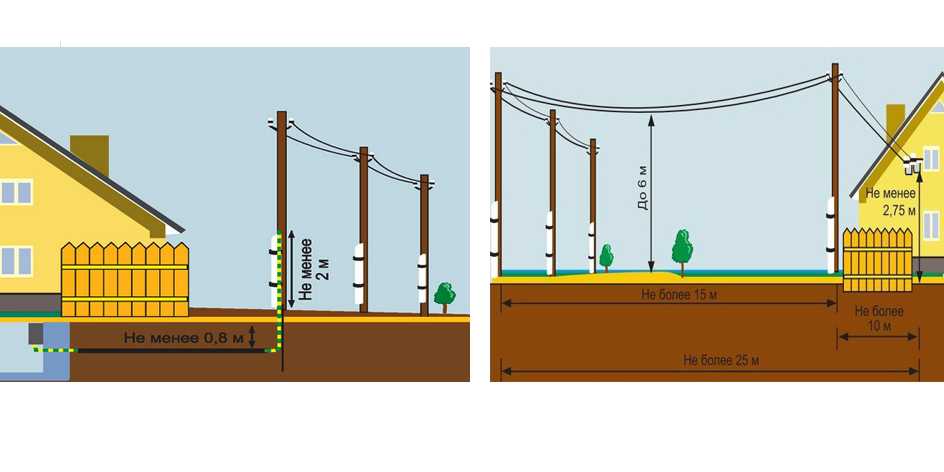

Подключение к столбу электропередач воздушным способом

Хоть медные провода требуются меньшего диаметра, стоят они значительно больше, чем алюминиевые. Потому ввод электричества в дом от столба чаще всего делают из кабелей с алюминиевыми жилами. Есть два способа:

1. Между столбами натянуть торс или провод, к нему на специальных хомутах прикрепить токонесущий кабель.
2. Использовать самонесущие провода, для которых опора не нужна: СИП (провод самонесущий изолированный). Его подключают при помощи:
   • изоляторов (стеклянных, полимерных, фарфоровых);
   • специальной арматуры.

Специальная арматура появилась не так давно, но становится все более популярной. Она имеет определенный запас прочности. При его превышении (падении деревьев, массовом сходе снега и т.п.) арматура разрушается, но кабель при этом остается цел, электропитание не нарушается.

От того места, где вводный кабель прикасается к деревянной стене дома, и до места установки щитка, кабель должен быть уложен в стальную трубу

Ввод электричества в дом со столба через трубостойку

Воздушный ввод электричества в дом имеет и недостатки:

• Электропроводка открытая, из-за чего возможны ее повреждения.
• Висящие провода ограничивают возможности при подъезде крупной техники (автокранов, автовышек и т.п.).

Подробнее о схеме электропроводки

Вывод проводов из распределительного щитка соответствует расположению потребителей в разных помещениях. Рассмотрим подробнее типовые схемы распределения электричества в доме.

В современном жилище мы используем различные электроприборы, потребляющие разное количество электроэнергии. Уровень потребления ее выражается в мощности электроприбора.

Самыми мощными потребителями в современном доме являются электрические плиты, нагреватели в сауне, самыми экономными – электролампочки и мелкие бытовые устройства.

Ниже приведены средние характеристики энергопотребления некоторых наиболее часто используемых электроприборов от самых мощных к менее мощным (в Вт):

• Проточный нагреватель воды – 5000
• Электроплита – 3000
• Автоматическая стиральная машинка – 2500
• Сварочный аппарат – 2300
• Духовка – 2000
• Утюг – 1700
• Бойлер – 1500
• Пылесос – 1500
• Обогреватель – 1500
• СВЧ-печь – 1400
• Электрочайник – 1200
• Вентилятор – 1000
• Холодильник – 600
• Компьютер – 500
• Телевизор – 300
• Лампочка – 60

Уже из этого небольшого списка видим, где сосредоточены главные потребители электроэнергии в нашем доме – на кухне и в ванной-прачечной. Естественно, не рекомендуется включать все приборы сразу, но и включенной электроплиты при постоянно работающем холодильнике достаточно для существенной нагрузки на сеть.

Именно узлы, от которых ведут провода в такие помещения, имеют самые мощные автоматы.

Подключение к домовой сети

В нашем случае сарай построен из керамзитобетона и кирпича. Толщина стен 30 см. Предполагается отопление электроприборами в особо холодные дни. Проводка будет сделана из двужильного кабеля сечением 2,5 и 1,5 мм² открытым способом.

Подключение осуществляется с помощью воздушной линии. Один конец кабеля присоединен к домовой сети, второй пропущен через металлическую трубку, закрепленную к конструкциям сарая, и заведен в помещение сквозь небольшое отверстие в кирпичной кладке. Ноу-хау — в канал вставлен отрезок пластиковой трубы, чтобы изоляция меньше перетиралась.

Установка УЗО

К электрической системе сарая будет подключаться автоматический выключатель УЗО на 10 ампер. Устройство защитного отключения предотвращает поражение человека или животного электрическим током при соприкосновении с источником напряжения, а также возгорание в результате повреждения изоляции.

Аппарат реагирует на разницу потенциалов между входящим и исходящим током, которая в норме равна нулю. В случае пробоя изоляции обратный ток уменьшается, и УЗО автоматически отключает подачу электричества.

Подготавливаем материалы

Итак, на основании выше перечисленных условий Вы должны подготовить материалы для того, чтобы самостоятельно провести свет от частного дома к сараю. Рекомендуем Вам использовать кабель ВВГнг (при воздушной проводке), влагозащищенные распределительные коробки с герметичными вводами, а также выключатели света с высокой степенью пыле- и влагозащиты (не менее IP44). Также при воздушном способе монтажа линии освещения советуем дополнительно купить специальный изолированный трос, по которому в дальнейшем будет проведен кабель в гофре. К тросу дополнительно приобретите два крюка и специальные тросовые зажимы, которые будут необходимы для дальнейшего крепления.

Если Вы все же решили провести линию освещения к сараю в траншее, советуем обязательно просмотреть инструкцию с видео примерами по монтажу электропроводки под землей, в которой описаны все тонкости электромонтажных работ. Что касается кабеля, его длину нужно приобрести с запасом в 3-4 метра, чтобы не было сильной натяжки электрической линии и в то же время наверняка хватило материала от дома до сарая. Не забудьте выполнить расчет сечения кабеля по мощности и длине. Если же Вы собираетесь подключить несколько лампочек и не будете выносить дополнительную розетку от распределительной коробки, сечение кабеля можно смело выбрать 1,5 мм 2 (опять-таки, если нет ограничений по расстоянию от дома).

Обязательно защитите линию освещения в сарае автоматическим выключателем, который обезопасит электропроводку от короткого замыкания, а саму хозпостройку от пожара. О том, как выбрать автоматический выключатель читайте в соответствующей статье.
