Особенности подключения автоматов и узо в щитке: схемы + правила проведения монтажа

Схемы подключения

Вот основные схемы подключения УЗИП в зависимости от исполнения систем заземления на примере моделей от Schneider Electric. Схема подключения однофазного УЗИП в системе TT или TN-S:

Здесь самое главное не перепутать место подключения вставного картриджа N-PE. Если воткнете его на фазу, создадите короткое замыкание.

Схема трехфазного УЗИП в системе TT или TN-S:

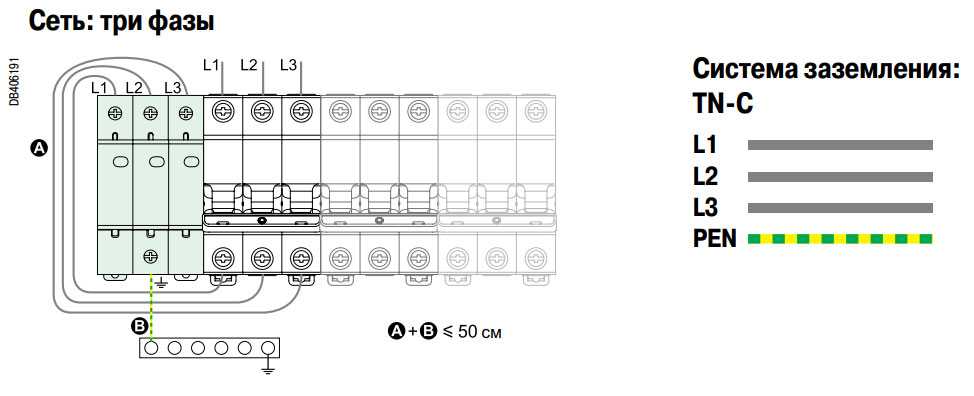

Схема подключения 3-х фазного устройства в системе TN-C:

На что нужно обратить внимание? Помимо правильного подключения нулевого и фазного проводников немаловажную роль играет длина этих самых проводов. От точки подключения в клемме устройства до заземляющей шинки, суммарная длина проводников должны быть не более 50см!

От точки подключения в клемме устройства до заземляющей шинки, суммарная длина проводников должны быть не более 50см!

А вот подобные схемы для УЗИП от ABB OVR. Однофазный вариант:

Трехфазная схема:

Давайте пройдемся по некоторым схемкам отдельно. В схеме TN-C, где мы имеем совмещенные защитный и нулевой проводники, наиболее распространенный вариант решения защиты – установка УЗИП между фазой и землей.

Каждая фаза подключается через самостоятельное устройство и срабатывает независимо от других.

В варианте сети TN-S, где уже произошло разделение нейтрального и защитного проводника, схема похожа, однако здесь монтируется еще дополнительный модуль между нулем и землей. Фактически на него и сваливается весь основной удар.

Именно поэтому при выборе и подключении варианта УЗИП N-PE, указываются отдельные характеристики по импульсному току. И они обычно больше, чем значения по фазному.
Помимо этого не забывайте, что защита от грозы это не только правильно подобранный УЗИП. Это целый комплекс мероприятий.

Их можно использовать как с применением молниезащиты на крыше дома, так и без нее.

Особое внимание стоит уделить качественному контуру заземления. Одного уголка или штыря забитого в землю на глубину 2 метра здесь будет явно не достаточно

Хорошее сопротивление заземления должно составлять 4 Ом.

Сборка электрического щита учета с УЗО

подключение вводного кабеля СИП 4х16

В первую очередь подключаем все провода большого сечения. В нашем случае это Самонесущие Изолированные Провода (СИП). Всего четыре штуки. Все они алюминиевые, снаружи черная изоляция. Их маркировка выполнена в виде цветной непрерывной полосы.

Желтый, зеленый и красный проводники подключаем на верхние клеммы вводного АВ – это три фазы. PEN – с голубой полосой, в нулевую клемму счетчика электрической энергии.

Обычно это две крайние справа. Можно подключить к любой из них, они внутри соединены.

Зеземления

Далее подключаем к распределительному блоку проводники заземления. В первую очередь, как самый большой, от смонтированного на участке контура. Тудаже заземление токопроводящего корпуса щитка, которое монтируется под специальный болт.

Именно такая схема подключения N и PE отличает систему ТТ от других.

В системе TN-C-S, схему щита учета с УЗО, которой мы уже рассматривали ЗДЕСЬ, всё сделано иначе. Там наоборот, и PEN проводник и контур заземления дома объединены в распределительном блоке. И только после него делятся.

Здесь же вводной СИП с голубой полосой – PEN, по сути является рабочим нулём «N» всей электроустановки. Защитный ноль, он же заземление «PE», берется от смонтированного у во дворе контура.

Подключение кабеля идущего от щита учета в РЩ дома

Осталось подключить кабель, по которому электрический ток будет поступать в дом. Внутри которого, обычно, установлен дополнительный распределительный щит (РЩ), без электрического счетчика электроэнергии. Все потребители разделены на группы, стоит автоматика и т.д.

Сечение жил и марка кабеля выбирается в зависимости от расстояния до РЩ и способа прокладки. Чаще всего применяется ВВГнг-LS 5х10мм.кв. Если прокладка ведется в земле – кабель используется бронированный, в таком случае броня также заземляется, подсоединением к распределительному блоку.

Три фазных и нулевые жилы кабеля, идущего в ваш дом, подключаются к нижним клеммам УЗО. Ноль, как вы помните на нём промаркирован. Жила защитного нуля – заземления, подключается напрямую к распределительному блоку.

В общем щит выглядит примерно так:

На этом монтаж завершен. Щит учета частного дома 380В на 15кВт, с заземлением TT готов к работе.

Знакомство с устройством

Перед тем как подключить УЗО, неплохо было бы разобраться с его конструкцией, принципом работы и основными функциями.

Для чего необходимо?

Главная задача УЗО – защита людей от поражения электрическим током. Человек может случайно прикоснуться к оголённым проводам, которые находятся под напряжением. Либо дотронуться до корпуса бытового электроприбора, на котором появился потенциал из-за повреждения изоляции. В любом из этих случаев устройство сработает и прекратится подача напряжения.

Также оно защищает наше жильё от возгорания, которое может быть вызвано токовыми утечками или замыканиями на землю. Дело в том, что в этих случаях, величины тока недостаточно, чтобы отключился автоматический выключатель, рассчитанный на работу со сверхтоками перегруза и короткого замыкания.

Сходство и различие УЗО с автоматами

Внешний вид, конструкция и основные параметры устройства защитного отключения очень похожи на автоматические выключатели. Оба этих коммутационных аппарата применяются в схемах как однофазной, так и трёхфазной сети. Главной задачей и УЗО и автоматов является мгновенное отсечение повреждённого участка электрической сети при аварийных ситуациях.

Разница лишь в том, что автомат работает с большими величинами токов (при перегрузах и коротких замыканиях они превышают рабочий ток самого автоматического выключателя). А для срабатывания УЗО достаточно небольшого тока утечки.

Если посмотреть на внешний вид УЗО и автомата, особых отличий вы не найдёте, кажется, что это одно и то же устройство.

Но стоит только внимательнее присмотреться к нарисованным на корпусе схемам и цифрам, как сразу станет понятно – где какой аппарат.

  1. Номинальное рабочее напряжение у них будет одинаковое – 220 В или 380 В.
  2. Также одинаковым может быть и рабочий ток, который классифицируется по специальной шкале (10, 16, 25, 32 А). Рабочим называется максимальный ток, при котором устройство нормально работает.
  3. Принципиальной разницей будет такой параметр, как величина тока утечки. На автомате его вы не найдёте, а на УЗО эта цифра написана и указана в миллиамперах. Она также имеет свой стандартный ряд – 6, 10, 30, 100 мА.
  4. Важным отличием УЗО от автомата является кнопка «ТЕСТ». В этих устройствах конструктивно предусмотрена дополнительная проверочная цепь, имитирующая ток утечки. С помощью такой цепи проверяется исправное состояние УЗО, запускается проверка кнопкой «ТЕСТ».

Самое главное отличие автоматов и УЗО в том, что автоматический выключатель будет работать и в двухпроводной однофазной сети, то есть ему достаточно фазы и ноля. А для того, чтобы УЗО корректно срабатывало, обязательно наличие трёхпроводной однофазной сети, помимо фазы и ноля должно быть защитное заземление.

Проект электрощита

Схема сборки и подключения электрощита в квартире: Используя схему подключения, можно начинать монтаж электрощитка. Если предусмотрена установка потребителей, мощностью до 2,5 кВт, то желательна установка отдельной защиты.

Далее переходим к разбивке всех точек подключения на несколько групп.

Один автомат обслуживает группу освещения, второй — розетки, ну и третий — стиральную машину.

На хозпостройки уходит ветка однофазной сети. Подобные УЗО устанавливают на целые группы потребителей.

Новые статьи на e-mail

Здесь же я на примере, расскажу, как читать электрическую схему щитка, приведу несколько примеров и в конце статьи дам ссылку на скачивание 19 электрических схем щитков. Также схема понадобится при приеме работ электриком. Примерно так выглядит правильно организованный ввод кабелей в электрощиток: питание слева, линии квартирной сети справа. Монтаж электрощитка в квартире Если вы осуществляете сборку щитка или его перенос, то в первую очередь нужно определиться с местом установки.

Разрывают цепь, если обнаруживают перегруз по току или замыкание, защищают от повреждения проводку и подключённую технику. Чтобы не ошибиться с покупкой корпуса щита по числу модулей, надо составить монтажную схему.

Очень важно заранее определиться с количеством автоматов и подбирать электро-щиток соответствующих габаритов. ТN-С — старый тип энергоснабжения, проводка в квартире включает в себя двухжильный медный или алюминиевый кабель, кабель в щите совмещает ноль и землю

Снизу обозначены групповые кабели запитывающие те или иные группы, с указанием марки кабеля и его сечения в зависимости от нагрузки. Каждый из этих автоматов отвечает за определенную часть цепи. УЗО включается следующим образом: фаза подключается на входы автоматов, а нулевой провод соединяется с нулевым общим проводом.

Принцип такой же, как и у водопровода — один стояк на подъезд, от него идут ответвления к каждому пользователю. Нужно ли это? Вариант 3 Как я выше писал, что все группы розеток должны иметь защиту от утечек тока, то есть должны защищаться с помощью УЗО. Схема электропроводки в квартире

{SOURCE}

Способы подключения в частном доме и квартире

Решив поставить УЗО в своей квартире и доме, в первую очередь, надо правильно выбрать его параметры. Прежде всего, обращайте внимания на токовую нагрузку, и для каких целей выбран прибор.

В случае установки прибора на всю квартиру или дом, надо просуммировать величину всех нагрузок, и выбрать подходящее значение. Второй величиной будет дифференциальный ток, при достижении которого, будет срабатывать защита. После сделанного выбора, остается одно – правильно подключить УЗО.

Подключение по линии фазы:

Как видно по рисунку, УЗО установлено после входного автомата и счетчика электроэнергии. После, УЗО фазный провод идет на автоматические выключатели, контролирующие разные группы нагрузки. Далее, после выключателей, он разводится к осветительным приборам и розеткам.

По линии нейтрали, провод идет на клеммную колодку, после нее, он разводится к устройствам потребителям.

Данная схема не имеет нулевой шины, что характерно для старых квартир и домов. В таких случаях, лучше может подойти схема с применением нескольких УЗО для защиты отдельных потребителей.

Подключение к однофазной сети однополюсных и четырехполюсных УЗО

Фактически, принцип подключения однополюсного УЗО показан в приведенной выше схеме. Является самым распространенным для однофазной цепи. Используя её как пример, можно спокойно делать установку у себя в квартире или загородном доме.

Главное, не попутать местами подключения фазного и нулевого проводов. Обычно, для входящего фазного провода, используется на корпусе обозначение 1, для исходящего фазного провода обозначение 2. Для обозначения нулевого провода используют обозначение N.

Далее, по аналогии с однополюсным подключением. Нулевой провод подключаем к клемме с обозначением N. Фазу желательно подключить к клемме в цепь, которой включена кнопка Тест. В большинстве случаев, она расположена рядом с нулевой цепью. Желательно, не реже раза в месяц проводить проверку с помощью кнопки.
