Твердотельное реле своими руками: инструкция по сборке и советы по подключению

Конструкция твердотельных реле и принцип работы

Название твердотельное, указывает на структуру конструкции реле, схема которого собрана из полупроводниковых приборов на печатных платах, тиристорах, транзисторах или симисторах. Все элементы помещаются в жесткий корпус, ингда заливаются эпоксидной смолой, таким образом, получается неразборная жесткая конструкция. С наружи выведены только контакты для управления и коммутации подключаемой нагрузки.

Фактически каждый отдельно взятый тиристор или транзистор является бесконтактным твердотельным реле. При подаче управляющего напряжения на полупроводниковый кристалл p-n-p переходы в его структуре открываются, пропуская ток, при снятии управляющего напряжения закрываются, останавливая поток электронов.

Обычное реле с электромагнитной катушкой и механическими контактами работает по такому же принципу. При подаче напряжения на электромагнитную катушку сердечник втягивается, размыкает или замыкает контакты в зависимости от конструктивных особенностей изделия.

Так как габариты полупроводников имеют малые размеры в одном корпусе можно разместить, комплексную систему коммутации групп контактов различного назначения с схемами на замыкание или размыкание. При этом используются транзисторы, симисторы, тиристоры с р-n—p или n—p—n переходами, в зависимости от функционального назначения применяют соответствующие твердотельные реле.

Структурная схема твердотельного реле с основными элементами

Изделия отличаются по техническим параметрам по величине коммутируемого тока, напряжению управления и многим другим параметрам. В большинстве случаев сигнал управления на входе предается оптическим путем, через подсветку светодиодом, фотодиода для включения коммутации.

Конструктивные особенности

В основе твердотельного реле лежит электронная плата, в состав которой входит три главных элемента — узлы управления и развязки, а также силовой ключ. В роли силовых элементов применяются такие детали:

  • Для постоянного I — транзисторы полевого типа, простые транзисторы, модульные элементы класса IGBT, а также MOSFET-транзисторы.
  • Для переменного I — сборки на базе тиристоров, а также симисторы.

Развязка цепи обеспечивается оптронами — изделиями, состоящими из излучающего и принимающего свет устройства. Между ними установлен диэлектрик, имеющий прозрачную структуру.

Управляющий узел выполнен в виде стабилизирующей схемы, обеспечивающей оптимальные уровни тока и напряжения для излучающего свет элемента. Напряжение на входе схемы должно быть от 70 до 280 Вольт.

Что касается напряжения нагрузки, его величина — до 480 Вольт. Расположение электроприбора (до или после ТТР) не имеет значения.

Как правило, устройство монтируется после нагрузки с последующим подключением к «земле». При таком варианте схемы удается защитить внутренние элементы от протекания тока КЗ (он потечет через заземляющий провод).

Отличия и плюсы твердотельных реле (в сравнении с электромеханическими)

При выборе ТТР у покупателя возникает ряд вопросов — зачем переплачивать за твердотельное реле, в чем его преимущества перед стандартными электромеханическими устройствами. Выделим главные плюсы:

Небольшие габариты, что исключает проблемы с поиском места для монтажа.
Отсутствие шума и вибрации

Это важно, если устройство устанавливается в помещениях, где находятся люди.
Высокая скорость коммутации.
Продолжительный ресурс, обусловленный отсутствием износа механической и электрической части.
Постоянное выходное сопротивление, которое не меняется в течение срока эксплуатации. Кроме того, контактные группы не подвержены окислительным процессам.
Нет резких изменений напряжения в процессе переключения.
Нет искр, что расширяет сферу применения

Его установка допускается на объектах, где имеются повышенные риски взрывов и появления пожара.
Низкая чувствительность к внешним факторам, к примеру, появлению магнитных полей, вибрациям, повышенному уровню пыли или магнитным полям.
Высокий уровень сопротивления между выходом и входом.
Низкое потребление энергии.
Большое число коммутаций, которое не ограничивается производителем. В реальности оно достигает 109.

Основные виды реле и их назначение

Производители настраивают современные коммутационные устройства таким образом, чтобы срабатывание происходило только при определенных условиях, например, при увеличении силы тока, поступающего на входные клеммы КУ. Ниже мы вкратце рассмотрим основные виды соленоидов и их назначение.

Электромагнитные реле

Электромагнитное реле – это электромеханическое коммутационное устройство, принцип действия которого основан на воздействии магнитного поля, созданного током в статичной обмотке, на якорь. Этот вид КУ разделяется собственно на электромагнитные (нейтральные) устройства, которые реагируют лишь на значение тока, подаваемого на обмотку, и поляризованные, работа которых зависит как от токовой величины, так и от полярности.

Принцип работы электромагнитного соленоида

Используемые в промышленном оборудовании электромагнитные реле находятся на промежуточной позиции между сильноточными устройствами (магнитными пускателями, контакторами и т.д.) и слаботочным оборудованием. Наиболее часто данный вид реле применяется в цепях управления.

Реле переменного тока

Срабатывание этого вида реле, как видно из названия, происходит при подаче на обмотку переменного тока определенной частоты. Данное коммутирующее устройство для переменного тока с контролем перехода фазы через ноль или без такового, представляет собой блок из тиристоров, выпрямительных диодов и управляющих схем. Реле переменного тока могут быть выполнены в виде модулей на основе трансформаторной или оптической развязки. Данные КУ применяются в сетях переменного тока с максимальным напряжением 1,6 кВ и средним током нагрузки до 320 A.

Промежуточное реле 220 В

Иногда работа электросети и приборов не возможна без использования промежуточного реле на 220 В. Обычно КУ данного типа применяется, если необходимо разомкнуть или разомкнуть разнонаправленные контакты цепи. К примеру, если используется осветительный прибор с датчиком движения, то один проводник присоединяется к сенсору, а другой подводит электроэнергию к светильнику.

Реле переменного тока широко применяются в промышленном оборудовании и бытовой технике

Работает это таким образом:

  1. подача тока на первое коммутационное устройство;
  2. от контактов первого КУ ток поступает на следующее реле, которое имеет более высокие характеристики, чем у предыдущего и способно выдерживать токи с высокими значениями.

С каждым годом реле становятся эффективней и компактней

Функции малогабаритного реле переменного тока с напряжением 220 В весьма разнообразны и широко используются в качестве вспомогательного устройства в самых различных областях. Данный вид КУ применяется в тех случаях, когда основное реле не справляется со своей задачей или же при большом количестве управляемых сетей которые уже не в состоянии обслужить головное устройство.

Промежуточное коммутационное устройство применяется в промышленном и медицинском оборудовании, транспорте, холодильном оборудовании, телевизорах и прочей бытовой технике.

Реле постоянного тока

Реле постоянного тока делятся на нейтральные и поляризованные. Отличие между ними состоит в том, что поляризованные КУ постоянного тока чувствительны к полярности подаваемого напряжения. Якорь коммутационного устройства меняет направление движения в зависимости от полюсов питания. Нейтральные электромагнитные реле постоянного тока не зависят от полярности напряжения.

Электромагнитные КУ постоянного тока в основном используют, когда нет возможности подключения к электрической сети переменного тока.

Четырехконтактное автомобильное реле

К недостаткам соленоидов постоянного тока относят необходимость использования блока питания и более высокую стоимость в сравнении с КУ переменного тока.

Данное видео демонстрирует схему подключения и объясняет принцип работы 4 контактного реле:

Watch this video on YouTube

Электронное реле

Электронное реле управления в схеме прибора

Разобравшись с тем, что такое токовое реле, рассмотрим электронный тип этого устройства. Конструкция и принцип действия электронных реле практически те же, что и в электромеханических КУ. Однако, для выполнения необходимых функций в электронном устройстве используется полупроводниковый диод. В современных транспортных средствах большинство функций реле и переключателей выполняют электронные релейные блоки управления и на данный момент невозможно полностью от них отказаться. Так, например, блок электронных реле позволяет контролировать расход энергии, величину напряжения на клеммах аккумуляторных батарей, управлять системой освещения и т.д.

Твердотельные реле относятся к модульным полупроводниковым устройствам, в конструкции которых предусмотрены силовые ключи на структурах, содержащих симисторы, тиристоры или транзисторы.

Используются в качестве успешной альтернативы традиционным электромагнитным реле или контакторам. Устройства распространены в сфере коммутации однофазных и 3-фазных линий. Они применяются для бесконтактной коммутации отопительных устройств, освещения и прочего оборудования с резистивной нагрузкой с напряжением от 24 до 380 В для переменного тока для управления трансформаторами. Используются для индуктивной нагрузки, например, слаботочные двигатели или электромагниты.

Рис. №1. Внешний вид твердотельного реле и габаритные размеры.

Твердотельные реле подразделяются по типу управления, это реле переменного или постоянного тока с использованием переменного резистора и с помощью аналогового сигнала тока 4 – 20 мА. Реле для управления уровня напряжения включают или отключают нагрузку с помощью подачи или снятия с нагрузки полного сигнала.

Достоинства

  • Продолжительный период эксплуатации.
  • Отсутствие постороннего шума, неустойчивых контактных соединений, искрений и электродуги при переключении.
  • Надежное сопротивление изоляции в цепях нагрузки и цепях управления коммутационными аппаратами.
  • Отсутствие акустических помех.
  • Высокая степень энергосбережения.
  • Быстродействие (высокая скорость коммутации).
  • Небольшие габаритные размеры.
  • Отсутствие профилактики и технического обслуживания.

Высокие качественные электротехнические показатели делают возможным переход с  электромагнитных реле и контакторов на твердотельные реле.

Рис. №2. Пример твердотельного реле с использованием SCR управления.

Недостатки и меры по защите релейного устройства

Существует несколько локальных факторов, при которых возможен выход устройства из строя – это:

  1. Перенапряжение.
  2. Токовая перегрузка и короткое замыкание.
  3. Перегрев из-за плохого теплоотвода (максимальная температура нагрева основания устройства не должна превышать 80С).

Для нагрузки более 5 А на основание реле наносится специальная теплопроводящая паста. При I = 25А применяют вентилятор. Некоторые модели оборудованы защитой от перегрева, она отключает реле при превышении температуры тиристора – 120С. Для защиты реле от перегруза по нагрузке используются предохранители на полупроводниках (срабатывают чрезвычайно быстро (2 мс) не позволяют развиться току к.з.).

Изготовление твердотельного реле своими руками

Непосредственно своими руками, каждому электронщику среднего уровня под силу собрать простое твердотельное реле. Прибор, сделанный своими руками, может использоваться для управления нагрузкой, питаемой от бытовой сети переменного тока.

К примеру, можно сделать более эффективным управление лампами освещения или электродвигателями, если собрать электронный регулируемый коммутатор по следующей схеме.

Схема для сборки своими руками под нагрузку 300-600 Вт при напряжении 120 — 220В: 1 — оптопара МОС 320, МОС 341; 2 — симистор BTA06-600B; 3 — управляющий сигнал от микроконтроллера

Схема основана на электронном устройстве развязки — оптопаре MOC 3020. Между тем опто-симисторный регулятор MOC 3041 имеет те же характеристики, но дополнительно наделён встроенной системой детектирования пересечения точки нуля.

Этот вариант позволяет получить полную мощность без тяжелых пусковых токов при переключении индуктивных нагрузок. Благодаря диоду D1 предотвращается повреждение схемы по причине обратного подключения входного напряжения.

Резистор R3, номиналом 56 Ом, шунтирует прохождение токов, когда симистор находится в состоянии закрытого перехода, исключая ложное срабатывание.

Этим же резистором организуется связь терминала затвора с нижним по схеме электродом, чем обеспечивается полное закрытие перехода симистора.

Если используется входной сигнал широтно-импульсной модуляции, частота переключения режимов «включено-отключено» должна быть установлена максимум на 10 Гц не более для нагрузки переменного тока. В противном случае, переключение состояния выходной цепи реле может быть нарушено.

Особенности устройства твердотельного реле

Независимо от того, какой производитель твердотельного реле, элементная база у него постоянна – в редких случаях можно найти незначительные различия. На входе обычно устанавливается резистор, соединяется он последовательно с оптическим устройством. Иногда сопротивление изготавливается по сложной конструкции, в которую включается защита от обратной полярности и регулятор тока. Нужно выделить такие свойства твердотельных реле:

  1. При помощи оптической развязки обеспечивается изоляция различных цепей электронного устройства.
  2. При помощи переключающей цепи удается осуществить подачу на нагрузку питающего напряжения.
  3. С помощью триггерной цепи обрабатывается входной сигнал и происходит его переключение на выход.

Классификация

По типу нагрузки твердотельные реле делятся на однофазные и трехфазные. Широкий диапазон коммутируемого напряжения – 40…440 В позволяет использовать их для управления нагрузками в различных областях промышленности. По типу управления можно выделить 4 группы:

  • управление напряжением постоянного тока (3…32 В);
  • правление напряжением переменного тока (90…250 В);
  • ручное управление выходным напряжением с помощью переменного резистора (470-560 кОм, 0,25-0,5 Вт);
  • ручное управление выходным напряжением с помощью аналогового сигнала 4-20 мА.

Различные варианты управляющих сигналов позволяют применять твердотельные реле в качестве коммутационных элементов в разнотипных системах автоматического управления.

По способу коммутации реле могут быть:

  • с контролем перехода через ноль.Применяются для коммутации резистивных (электрические нагревательные элементы, лампы накаливания), емкостных (помехоподавляющие сглаживающие фильтры, имеющие в своем составе конденсаторы) и слабоиндуктивных (катушки соленоидов, клапанов) нагрузок. При подаче управляющего сигнала, напряжение на выходе такого реле появляется в момент первого пересечения линейным напряжением нулевого уровня. Это позволяет уменьшить начальный бросок тока, снизить уровень создаваемых электромагнитных помех и, как следствие, увеличить срок службы управляемых с помощью данного реле устройст. Недостатком устройств данного типа является невозможность коммутации высокоиндуктивной нагрузки, когда cos φ<0,5 (трансформаторы на холостом ходу).
  • с мгновенным (случайным) включением.Применяются для коммутации резистивных (электрические нагревательные элементы, лампы накаливания) и индуктивных (маломощные двигатели, трансформаторы) нагрузок при необходимости мгновенного срабатывания. Напряжение на выходе реле данного типа появляется одновременно с подачей управляющего сигнала (время задержки включения не более 1 миллисекунды), а значит включение возможно на любом участке синусоидального напряжения. Устройства данного типа имеют существенный недостаток – возникновение импульсных помех и начальных бросков тока при коммутации. После включения они функционируют как обычное реле с контролем перехода через ноль.
  • с фазовым управлением.Позволяют реализовать фазоимпульсное (ФИМ) управление мощностью на нагрузке. С помощью таких реле можно, напримет, управлять нагревательными элементами (регулирование температуры) или лампами накаливания (регулирование уровня освещенности).

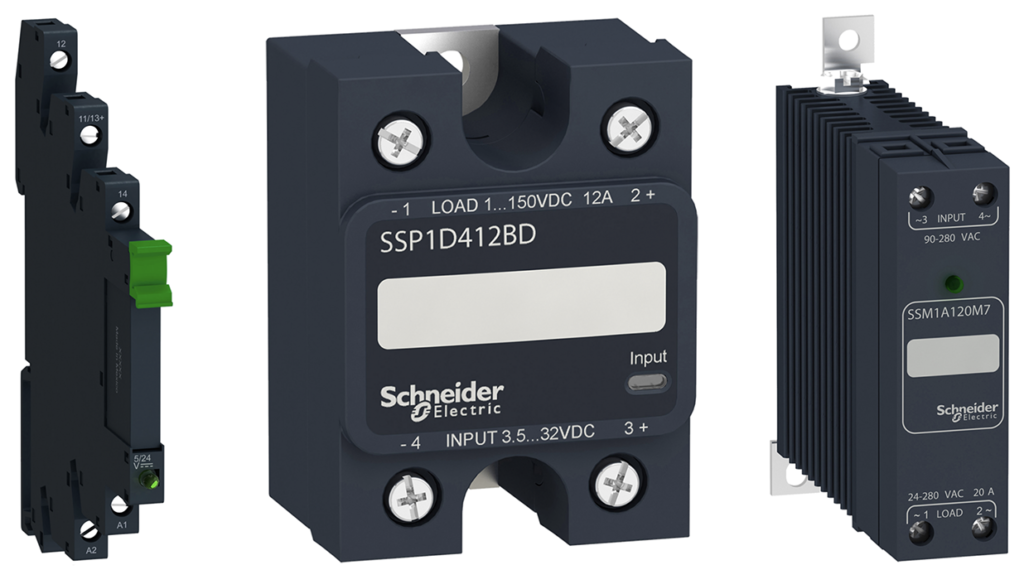

Твердотельные реле различного размера.

Подключение твердотельного реле

Принцип подключения прост. В приборе предусмотрены управляющие входы (на них подается напряжение с четким соблюдением полярности) и выход для подключения нагрузки. Важный момент — качество соединения. Здесь применяется винтовой способ (пайка исключена).

Чтобы избежать повреждения ТТР, важно исключить попадание на контакты пыли, а также посторонних механических элементов. Стоит предусмотреть меры, препятствующие негативному воздействию на кожух прибора (во включенном или отключенном состоянии)

После включения запрещено прикасаться к корпусу, который может быть горячим

Обратите внимание, чтобы ТТР не располагалось вблизи легковозгораемых материалов. Кроме того, в процессе подключения убедитесь, что коммутация выполнена без ошибок

Если после включения изделие набирает температуру выше 60 градусов Цельсия, установите на него радиатор для охлаждения (причины и особенности этой защитной меры рассмотрены выше).

Если ничего не предпринять, при достижении 80 градусов Цельсия прибор перестанет работать. Управление осуществляется при помощи цепочки с различными вариантами исполнения.

Виды термореле защиты

Следует отметить, что на современном рынке электротехнических изделий представлены разные типы модулей тепловой защиты электрических силовых агрегатов. Каждый из этих типов устройств используется в конкретной ситуации и для определенного вида электрического оборудования. К основным разновидностям тепловых реле защиты можно отнести следующие конструкции.

  1. РТЛ — электромеханический прибор, обеспечивающий качественную тепловую защиту трехфазных электродвигателей и других силовых установок от критических перегрузок по току потребления. Кроме этого, термореле этого вида защищает электроустановку при дисбалансе питающих фаз, затянутого во времени пуска устройства, а также при механических проблемах с ротором: заклинивания вала и так далее.  Монтируется прибор на контактах ПМЛ (пускатель магнитный) или как самостоятельный элемент с клемником КРЛ.
  2. РТТ — трехфазное устройство, предназначенное для обеспечения защиты электрических двигателей с короткозамкнутым ротором от токовых перегрузок, перекосу между питающими фазами и при механических повреждениях ротора, а также от затянутого по времени пускового момента. Имеет два варианта установки: как самостоятельный прибор на панели или совмещенный с магнитными пускателями ПМЕ и ПМА.
  3. РТИ — трехфазный вариант электротеплового расцепителя, защищающего электрический двигатель от тепловых повреждений обмоток при критическом превышении значений тока потребления, от длинного пускового момента, асимметрии питающих фаз и при механических повреждениях движущихся частей ротора. Устанавливается устройство на магнитных контакторах КМТ или КМИ.
  4. ТРН — двухфазное устройство электротепловой защиты электрических двигателей, обеспечивающее контроль длительности пуска и тока в нормальном рабочем режиме. Возврат контактов в исходное состояние после аварийного срабатывания осуществляется только вручную. Работа данного расцепителя совершенно не зависит от температуры окружающего воздуха, что актуально для жаркого климата и горячих производств.
  5. РТК — электротепловой расцепитель, при помощи которого можно контролировать один-единственный параметр — температуру металлического корпуса электрической установки. Контроль осуществляется с использованием специального щупа. При превышении критического значения температуры устройство отключает электроустановку от линии питания.
  6. Твердотельное — тепловое реле, не имеющее в своей конструкции каких-либо подвижных элементов. Работа расцепителя не зависит от температурного режима в окружающей среде и других характеристик атмосферного воздуха, что актуально для взрывоопасных производств. Обеспечивает контроль над длительностью разгона электрических моторов, оптимальным током нагрузки, обрывом фазных проводов и заклиниванием ротора.
  7. РТЭ — защитное термореле, по своей сути являющееся плавким предохранителем. Прибор изготовлен из металлического сплава с низкой температурой плавления, который плавится при критических значениях температуры и разрывает цепь, питающую электроустановку. Это электротехническое изделие монтируется непосредственно в корпус электросиловой установки на штатное место.

Из вышеприведенной информации видно, что в настоящее время существует несколько различных типов электротепловых реле. Все они используются для решения одной-единственной задачи — защиты электрических двигателей и других силовых электроустановок от токовых перегрузок с повышением температур рабочих частей агрегатов до критических значений.

Классификация твердотельных реле

Сферы применения реле разнообразны, поэтому и их конструктивные особенности могут сильно отличаться, в зависимости от потребностей конкретной автоматической схемы. Классифицируют ТТР по количеству подключенных фаз, виду рабочего тока, конструктивным особенностям и типу схемы управления.

По количеству подключенных фаз

Твердотельные реле используются как в составе домашних приборов, так и в промышленной автоматике с рабочим напряжением 380 В.

Поэтому эти полупроводниковые устройства, в зависимости от количества фаз, разделяются на:

  • однофазные;
  • трехфазные.

Однофазные ТТР позволяют работать с токами 10-100 или 100-500 А. Их управление производится с помощью аналогового сигнала.


К трехфазному реле рекомендуется подключать провода различных цветов, чтобы при монтаже оборудования можно было правильно их присоединить

Трехфазные твердотельные реле способны пропускать ток в диапазоне 10-120 А. Их устройство предполагает реверсивный принцип функционирования, который обеспечивает надежность регуляции одновременно нескольких электрических цепей.

Часто трехфазные ТТР используются для обеспечения работы асинхронного двигателя. В его электросхему управления обязательно включаются быстрые предохранители из-за высоких пусковых токов.

По виду рабочего тока

Твердотельные реле нельзя настроить или перепрограммировать, поэтому они могут нормально работать только при определенном диапазоне электропараметров сети.

В зависимости от потребностей ТТР могут управляться электроцепями с двумя видами тока:

  • постоянным;
  • переменным.

Аналогично можно классифицировать ТТР и по виду напряжения активной нагрузки. Большинство реле в бытовых приборах работают с переменными параметрами.


Постоянный ток не используется в качестве основного источника электроэнергии ни в одной стране мира, поэтому реле такого типа имеют узкую сферу применения

Устройства с постоянным управляющим током характеризуются высокой надежностью и используют для регуляции напряжение 3-32 В. Они выдерживают широкий диапазон температур (-30..+70°С) без значительного изменения характеристик.

Реле, регулирующиеся переменным током, имеют управляющее напряжение 3-32 В или 70-280 В. Они отличаются низкими электромагнитными помехами и высокой скоростью срабатывания.

По конструктивным особенностям

Твердотельные реле часто устанавливают в общий электрощит квартиры, поэтому многие модели имеют монтажную колодку для крепления на DIN-рейку.

Кроме того, существуют специальные радиаторы, располагающиеся между ТТР и опорной поверхностью. Они позволяют охлаждать прибор при высоких нагрузках, сохраняя его рабочие характеристики.


Реле крепиться на DIN-рейку преимущественно через специальный кронштейн, который имеет и дополнительную функцию – отводит излишки тепла при работе прибора

Между реле и радиатором рекомендуется наносить слой термопасты, который увеличивает площадь соприкосновения и увеличивает теплоотдачу. Существуют и ТТР, предназначенные для крепления к стене обычными шурупами.

По типу схемы управления

Не всегда принцип работы регулируемой реле техники требует его мгновенного срабатывания.

Поэтому производители разработали несколько схем управления ТТР, которые используются в различных сферах:

  1. Контроль «через ноль». Такой вариант управления твердотельным реле предполагает срабатывание только при значении напряжения, равном 0. Используется в устройствах с емкостной, резистивной (нагреватели) и слабой индуктивной (трансформаторы) нагрузкой.
  2. Мгновенное. Используется при необходимости резкого срабатывания реле при подаче управляющего сигнала.
  3. Фазовое. Предполагает регулирование выходного напряжения методом изменения параметров управляющего тока. Применяется для плавного изменения степени нагрева или освещения.

Твердотельные реле различаются и по многим другим, менее значимым, параметрам

Поэтому при покупке ТТР важно разобраться в схеме работы подключаемой техники, чтобы приобрести максимально соответствующее ей регулировочное устройство

Обязательно должен быть предусмотрен запас мощности, потому что реле имеет эксплуатационный ресурс, который быстро расходуется при частых перегрузках.

Рекомендации по выбору

В связи с электрическими потерями на силовых полупроводниковых элементах твердотельные реле нагреваются при коммутации нагрузки. Это накладывает ограничение на величину коммутируемого тока. Температура 40 градусов Цельсия не вызывает ухудшения рабочих параметров устройства. Однако нагрев выше 60С сильно снижает допусимую величину коммутируемого тока. Реле в этом случае может перейти в неуправляемый режим работы и выйти из строя.

Поэтому, при длительной работе реле в номинальных, и особенно, «тяжелых» режимах (при длительной коммутации токов свыше 5 А) требуется применение радиаторов. При повышенных нагрузках, например, в случае нагрузки «индуктивного» характера (соленоиды, электромагниты и т.п.), рекомендуется выбирать устройства с большим запасом по току – в 2-4 раза, а в случае управления асинхронным электродвигателем необходим 6-10 кратный запас по току.

При работе с большинством типов нагрузок включение реле сопровождается скачком тока различной длительности и амплитуды, величину которого необходимо учитывать при выборе:

  • чисто активные (нагреватели) нагрузки дают минимально возможные скачки тока, которые практически устраняются при использовании реле с переключением в «0»;
  • лампы накаливания, галогенные лампы при включении пропускают ток в 7…12 раз больше номинального;
  • флуоресцентные лампы в течение первых секунд (до 10 с) дают кратковременные скачки тока, в 5…10 раз превышающие номинальный ток;
  • ртутные лампы дают тройную перегрузку по току в течение первых 3-5 мин.;
  • обмотки электромагнитных реле переменного тока: ток в 3…10 раз больше номинального в течение 1-2 периодов;
  • обмотки соленоидов: ток в 10…20 раз больше номинального в течение 0,05 – 0,1 с;
  • электродвигатели: ток в 5…10 раз больше номинального в течение 0,2 – 0,5 с;
  • высокоиндуктивные нагрузки с насыщающимися сердечниками (трансформаторы на холостом ходу) при включении в фазе нуля напряжения: ток в 20…40 раз больше номинального в течение 0,05 – 0,2 с;
  • емкостные нагрузки при включении в фазе, близкой к 90°: ток в 20…40 раз больше номинального в течение времени от десятков микросекунд до десятков миллисекунд.

Будет интересно Как используется фотореле для уличного освещения?

Способность выдерживать токовые перегрузки характеризуются величиной «ударного тока». Это – амплитуда одиночного импульса заданной длительности (обычно 10 мс). Для реле постоянного тока эта величина обычно в 2 – 3 раза превосходит значение максимально допустимого постоянного тока, для тиристорных реле это соотношение около 10. Для токовых перегрузок произвольной длительности можно исходить из эмпирической зависимости: увеличение длительности перегрузки на порядок ведет к уменьшению допустимой амплитуды тока. Расчет максимальной нагрузки представлен в таблице ниже.

Таблица расчета максимальной нагрузки для твердотелого реле.

Выбор номинального тока для конкретной нагрузки должен заключаться в соотношении между запасом по номинальному току реле и введением дополнительных мер по уменьшению пусковых токов (токоограничивающие резисторы, реакторы и т.д.).

Для повышения устойчивости устройства к импульсным помехам параллельно коммутирующим контактам ставится внешняя цепь, состоящая из последовательно включенных резистора и емкости (RC-цепь). Для более полной защиты от источника перегрузки по напряжению со стороны нагрузки необходимо включить защитные варисторы параллельно каждой фазе твердотельного реле.

Схема подключения твердотельного реле.

При коммутации индуктивной нагрузки использование защитных варисторов обязательно. Выбор необходимого наминала варистора зависит от величины напряжения питающего нагрузку, и расчитывается по формуле: Uваристора = (1,6…1,9)хUнагрузки.

Тип варистора определяется на основе конкретных характеристик работы устройства. Наиболее популярными отечественными варисторами являются серии: СН2-1, СН2-2, ВР-1, ВР-2. Твердотельное реле обеспечивает хорошую гальваническую изоляцию входных и выходных цепей, а также токоведущих цепей от элементов конструкции прибора, поэтому дополнительных мер изоляции цепей не требуется.

Варианты управления мощностью в нагрузке

Сегодня выделяется два основных варианта управления мощностью. Рассмотрим каждый и них подробнее:

  1. ФАЗОВОЕ УПРАВЛЕНИЕ. Здесь выходной сигнал по I в нагрузке имеет вид синусоиды. Выходное напряжение устанавливается на уровне 10, 50 и 90 процентов. Преимущества такой схемы очевидны — плавность сигнала на выходе, возможность подключения разных типов нагрузки. Минус — наличие помех в процессе переключения.
  2. УПРАВЛЕНИЕ С КОММУТАЦИЕЙ (В ПРОЦЕССЕ ПЕРЕХОДА ЧЕРЕЗ НОЛЬ). Плюс метода управления в том, что в процессе работы твердотельного реле не создаются помехи, мешающие третьей гармонике в процессе включения. Из недостатков — ограниченность применения. Такая схема управления подходит для емкостной и резистивной нагрузки. Использование ее с высокоиндуктивной нагрузкой не рекомендуется.

Несмотря на более высокую цену, твердотельные реле постепенно вытеснят стандартные устройства с контактами. Это объясняется их надежностью, отсутствием шума, легкостью обслуживания и продолжительным сроком службы.

Имеющие недостатки не оказывают негативного влияния, если правильно подойти к выбору и установке прибора.

Выбор электротеплового реле

Выбор термореле зависит от многих факторы его эксплуатации: температуры окружающей среды; где оно установлено; мощности подключенного оборудования; необходимых средств аварийного оповещения и так далее. Чаще всего, потребитель делает выбор, основываясь на следующих технических характеристиках прибора.

  1. Для однофазных сетей следует выбирать термореле с функцией автосброса и возврата контактов в исходное состояние через определенный промежуток времени. Такое устройство повторно сработает, если аварийная ситуация сохранилась и перегрузка оборудования по току продолжает присутствовать.
  2. Для жаркого климата и горячих цехов следует использовать тепловые реле с компенсатором температуры воздушной среды. К ним относятся модели с обозначением ТРВ. Они способны нормально функционировать в широком интервале внешних температур.
  3. Для оборудования, критичного к обрыву фаз, следует использовать соответствующую тепловую защиту. Практически все модели термореле способны отключать электроустановки в случае возникновения такой ситуации, так как обрыв одной фазы резко увеличивает ток нагрузки на двух оставшихся.
  4. Тепловые реле со световой индикацией чаще всего используются в промышленности, где необходимо оперативно реагировать на аварийную ситуацию. Светодиодные датчики состояния устройства позволяют оператору визуально контролировать рабочий процесс.

Цена реле тепловой защиты может колебаться в очень широком диапазоне. Стоимость устройства зависит от многих факторов: общих технических характеристик, наличия дополнительных функций, используемых при производстве материалов, а также от популярности производителя прибора. Минимальная цена термореле около 500 рублей, а максимальная может доходить до нескольких тысяч. Реле от известных производителей, в обязательном порядке, комплектуются паспортом с подробным описанием технических характеристик, а также полной инструкцией по подключению прибора к электроустановкам.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.

Adblock
detector
